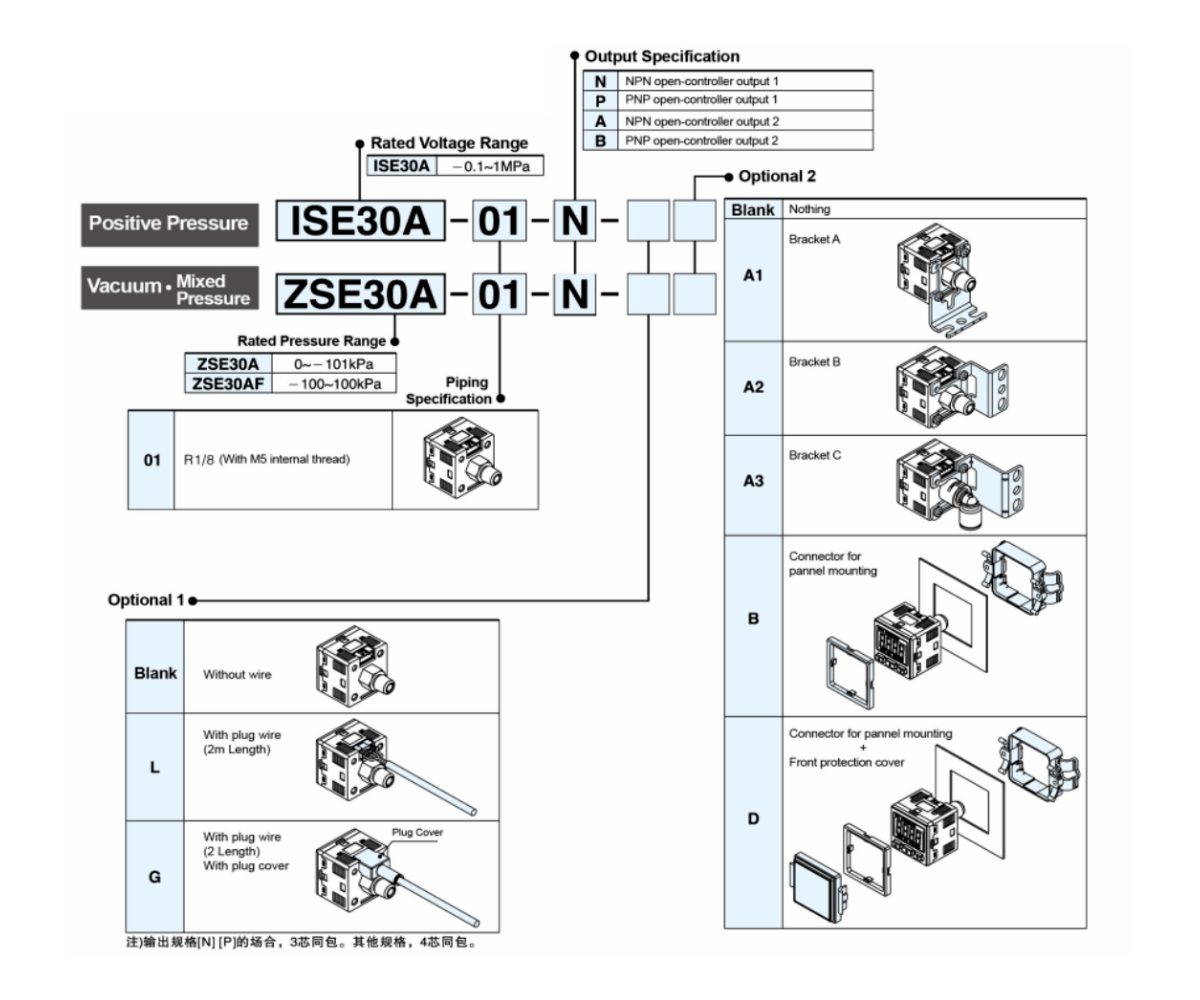

| người mẫu | ZSE30AF
(Áp lực hỗn hợp) | ZSE30A (Áp suất chân không) | ISE30A
(Áp lực tích cực) |
| Phạm vi áp suất định mức | -100,0~100,0kPa | 0~-101kPa | 0,0 ~ 1,000MPa |
| Đặt Phạm vi áp suất | -101,0~101,0kPa | -101,3~10,0kPa | -0.100~1.000MPa |
| Chịu áp lực | 300kPa | 1,5MPa |
| chất lỏng | Không khí, không ăn mòn, không dễ cháy |
| Đơn vị áp suất Đặt thang đo tối thiểu | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm2 | 0.001 | 0.01 |
| thanh | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| mmHg | 1 | - |
| Điện áp | 12 đến 24V DC ±10%, đỉnh gợn sóng dưới 10% |
| Mức tiêu thụ hiện tại | Dưới 40mA (Không tải) |

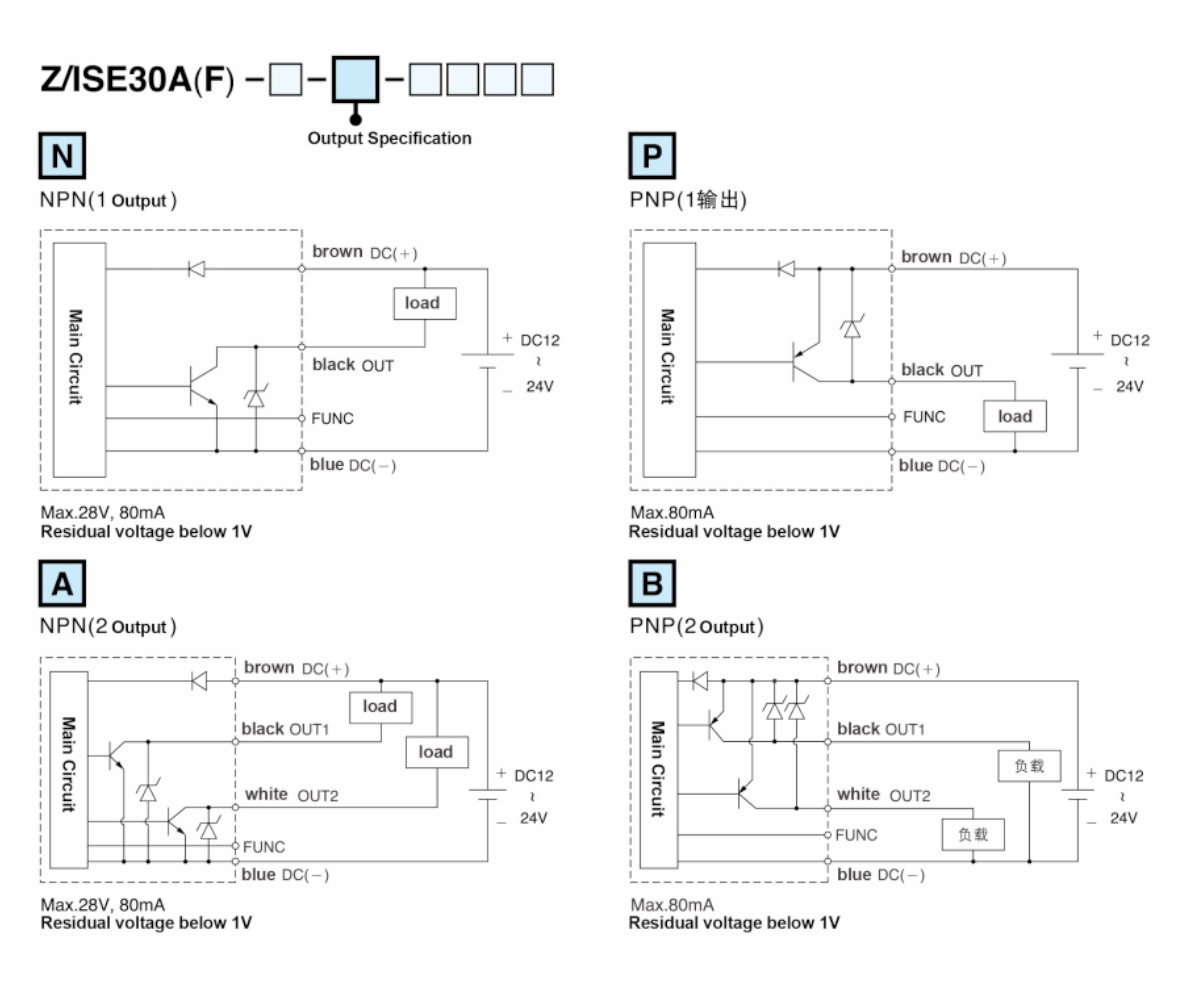

| Chuyển đổi đầu ra | 2 Đầu ra bộ điều khiển mở NPN 2 Đầu ra bộ điều khiển mở PNP
Dòng tải tối đa: 125mA Dòng tải tối đa: 125mA
Điện áp nguồn tối đa: 30VDC Điện áp nguồn tối đa: 24VDC
Độ giảm áp suất bên trong: dưới 1,5V Độ giảm áp suất bên trong: dưới 1,5V |
Độ chính xác lặp lại
| ± 0,2% FS ±1 chữ số bên dưới |
| vi sai | Mô hình cài đặt một điểm | Có thể điều chỉnh(*1) |
| vi sai Mode Window |
| Chế độ so sánh cửa sổ |
| Thời gian phản ứng | 2,5ms (Chức năng ngăn chặn hoạt động sai: 25ms,100ms,250ms,
500ms, 1000ms, 1500ms tùy chọn) |
| Bảo vệ ngắn mạch đầu ra | Có |

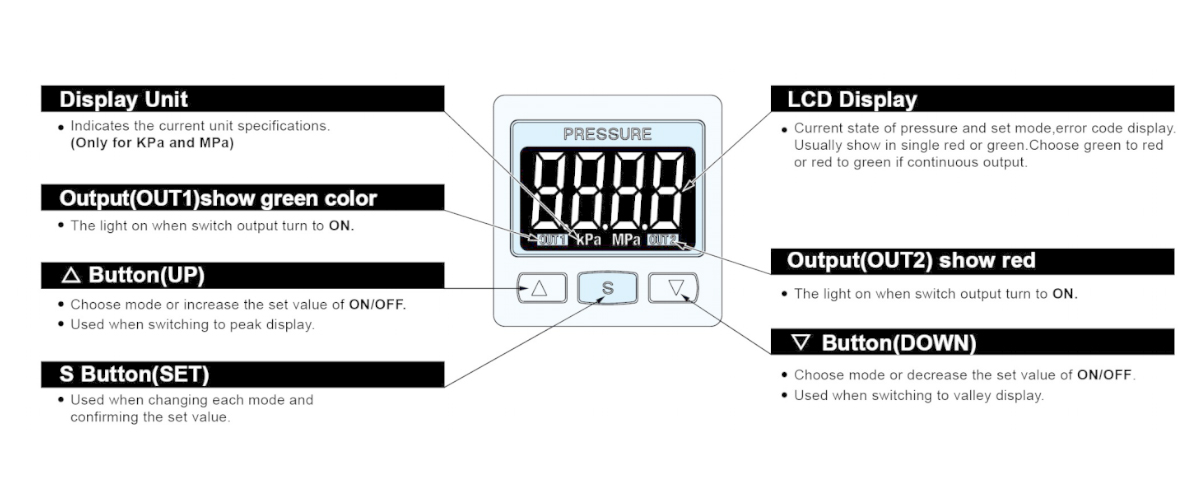

| Hiển thị | Hiển thị 3 màu (đỏ/xanh/cam) (Tốc độ lấy mẫu: 5 lần/giây) |
| Hiển thị Accuracy | ≤ ± 2% FS ± 1 chữ số (Nhiệt độ môi trường xung quanh: 25 ± 3oC) |
| Đèn báo hành động | Màu cam (đèn báo 1&2)OUT1 OUT2 |
Đầu ra Analog tuyến tính
[Đầu ra điện áp(*2)] | Điện áp đầu ra: 1 ~ 5V ≤ ± 2,5% F.S. (Dải áp suất định mức)
Độ tuyến tính: ≤ ± 1% FS
Trở kháng đầu ra khoảng 1kΩ |
Đầu ra tuyến tính tương tự
[Đầu ra điện áp(*3)] | Dòng điện đầu ra: 4 ~ 20mA ≤ ± 2,5% F.S. (Dải áp suất định mức)
Độ tuyến tính: ≤ ± 1% FS
Trở kháng tải tối đa: 300Ω (Điện áp là 12V)
600Ω(Điện áp là 24V)
Trở kháng tải tối thiểu: 50Ω |
Môi trường
Chống chịu | Mức độ bảo vệ | IP40 |
| Nhiệt độ môi trường xung quanh | Hành động: 0~50oC, Tiết kiệm: -10 ~ 60oC (Không có sương hoặc chưa đông lạnh) |
| Độ ẩm xung quanh | Hành động và Tiết kiệm:35~85%RH(Không có sương) |
| Chịu áp lực | 1000V AC 1 phút (Giữa dây dẫn và vỏ nhựa) |
Điện trở cách nhiệt | 500MΩ Trên (500V DC) (Giữa dây dẫn và vỏ nhựa) |
| Chống rung | Biên độ phức tạp 1,5mm, Mỗi phút 10Hz~55Hz~10Hz, 2 giờ theo mọi hướng (X, Y, Z) |
| Chống sốc | 100m/s²(10G)3 giờ theo mọi hướng(X,Y,Z) |
| Đặc điểm nhiệt độ | ≤ ± 2,5% F.S.So sánh nhiệt độ tham chiếu25oC (trong khoảng 0-50oC) |

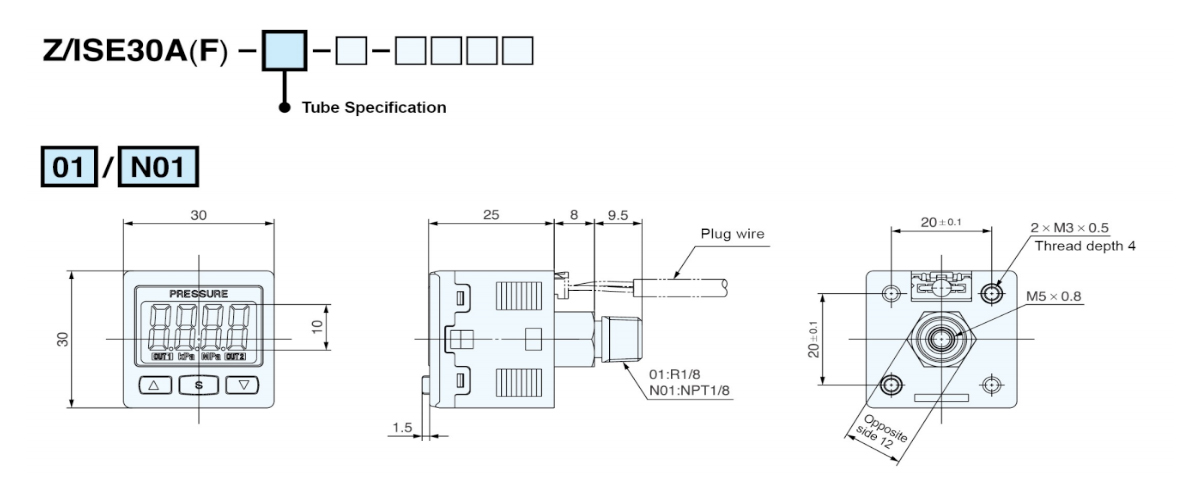

| Đường kính kết nối | R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| Thông số kỹ thuật dây | Dây PVC chịu dầu (0,15mm2) |
| cân nặng | Khoảng 80g (bao gồm dây 2 mét) |
Lưu ý: 1. Chế độ cài đặt một điểm và chế độ so sánh cửa sổ có thể điều chỉnh độ lệch từ 1-8 chữ số.
2. Khi chọn đầu ra điện áp, không có đầu ra dòng điện. Chỉ có thể chọn một trong hai loại đầu ra.
3. Khi chọn đầu ra dòng điện, không có đầu ra điện áp. Chỉ có thể chọn một trong hai loại đầu ra. |
