Van ngón tay dòng VHK Nhà cung cấp

Trang chủ / Sản phẩm / Linh kiện điều khiển khí nén / Van điều khiển bằng tay / Van ngón tay dòng VHK

Van ngón tay dòng VHK Van ngón tay dòng VHK
  • Van ngón tay dòng VHK
  • Van ngón tay dòng VHK
Van điều khiển bằng tay

Van ngón tay dòng VHK

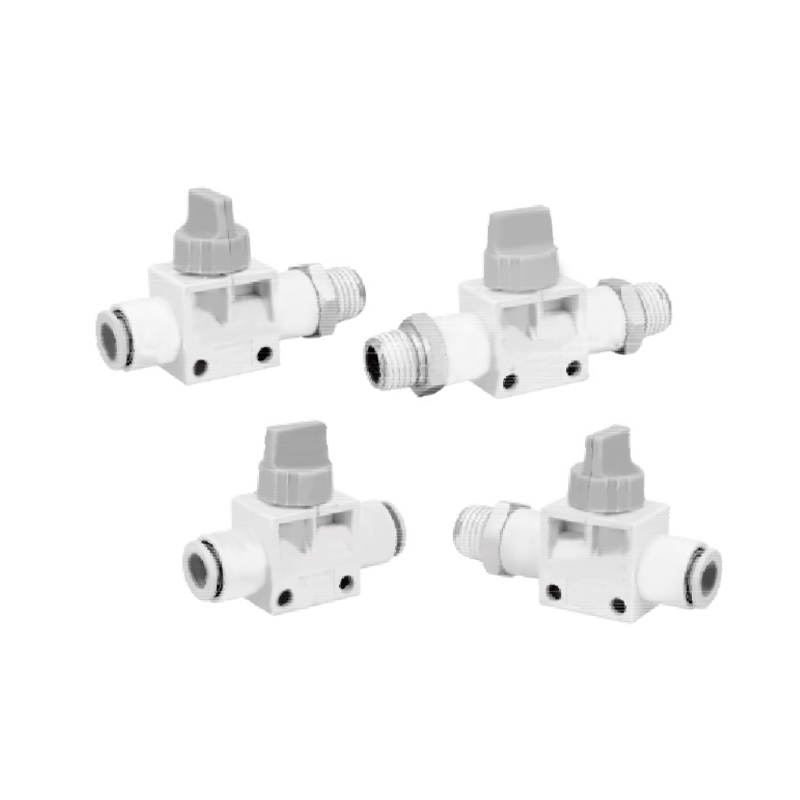

Van ngón tay dòng VHK là một bộ phận điều khiển khí nén nhỏ gọn, tập trung vào việc cung cấp các chức năng chuyển hướng và đóng mở chất lỏng cơ bản đáng tin cậy. Thiết kế của nó tính đến cả khả năng vận hành trực quan và khả năng thích ứng của hệ thống, đồng thời phù hợp với lĩnh vực kiểm soát chất lỏng công nghiệp cơ bản.

Các tính năng cốt lõi là:
Hiệu suất dòng chảy phạm vi rộng - kiến trúc kênh dòng chảy bên trong đạt được nhiều công suất dòng chảy để đáp ứng các yêu cầu về dòng chảy của môi trường khí nén điển hình.
Phớt chặn tích cực - cấu trúc lõi của van ghế được sử dụng để đảm bảo độ tin cậy bịt kín ở trạng thái đóng và giảm nguy cơ rò rỉ bên trong.
Khả năng tương thích giao diện mô-đun - một loạt các giao diện đặc điểm kỹ thuật đường ống được cung cấp để thích ứng với các tiêu chuẩn đường kính ngoài của đường ống công nghiệp chính thống và đơn giản hóa việc tích hợp tại chỗ.
Cơ chế giải phóng áp suất dư - cấu hình ba chiều cụ thể có chức năng giảm áp ở vị trí giữa, có thể giải phóng áp suất dư một cách thụ động lên phía bộ truyền động ở vị trí đóng.
Tối ưu hóa tương tác giữa người và máy - bộ điều khiển quay có dấu chỉ vị trí rõ ràng, phù hợp với hoạt động công nghiệp trực quan; Hành trình mở và đóng của nó tuân theo logic hướng quay tiêu chuẩn.

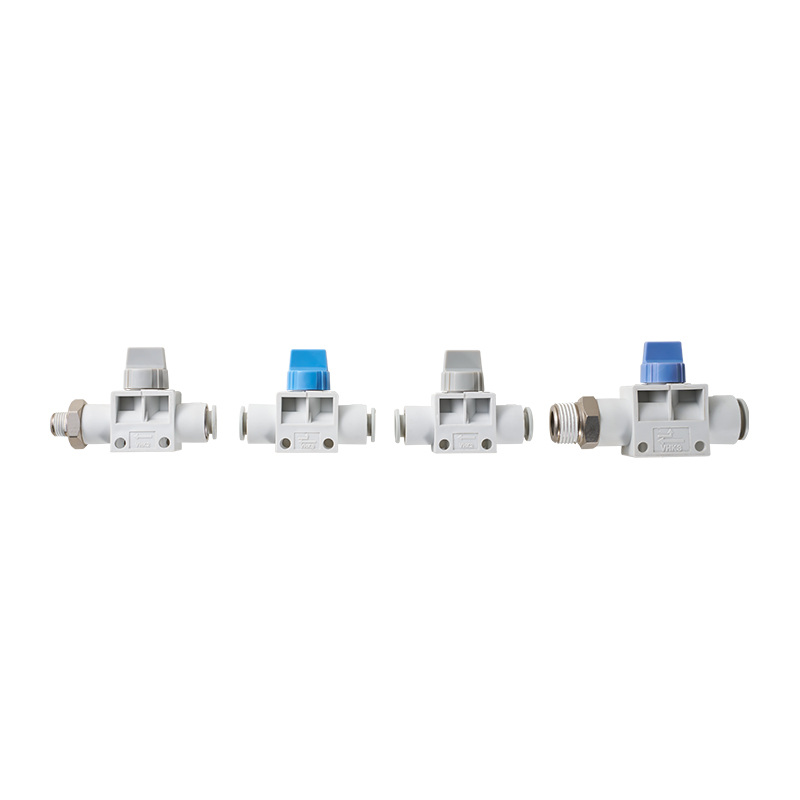

Nhận dạng trực quan về chức năng - Phân biệt trực quan nhanh chóng giữa các loại van 2 chiều và 3 chiều thông qua mã màu của thân bộ truyền động, với màu xám biểu thị các chức năng bật/tắt cơ bản và màu xanh biểu thị các chức năng chuyển hướng.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Không có bài viết trước
SAU：Van trượt tay dòng HSV
  • Van Van 2/3 cổng
    chất lỏng không khí
    Bằng chứng áp suất 1,5 Mpa
    Áp suất vận hành tối đa 1,0 Mpa
    Phạm vi áp suất vận hành -100kPa
    Nhiệt độ môi trường và chất lỏng 0 đến 60oC
    Vật liệu ống có thể áp dụng Nylon, Polyurethane

  • Áp dụng
    ống OD
    (mm)     		người mẫu H L1 L2 L3 L4 L5 L6 M1 M2 Q Hiệu quả
    Khu vực
    (mm²)     		cân nặng
    (g)
    1(P)R
    2(A)     		2(A)R
    3(R)
    1(P) 2(A)
    Ø4 Ø4 C-VHK□-04F-04F 18 41 47.6 23.8 23.8 16.5 3.5 15.8 15.8 11 3.4 1.2 15
    Ø6 Ø4 C-VHK口-06F-04F 18 41 48 24.3 23.7 16.5 3.5 16.8 15.8 11 5.1 1.2 15
    Ø6 C-VHK□-06F-06F 48.6 24.3 16.8 7.2 16
    Ø8 Ø6 C-VHK□-06F-06F 18 41 50.5 26.2 24.3 16.5 3.5 18.7 16.8 11 9 1.2 16
    Ø8 C-VHK□-08F-08F 52.4 26.2 18.7 9.7 17
    Ø10 Ø8 C-VHK□-10F-08F 22 46 58.5 30.5 28 21.5 4 20.8 18.7 14 13.7 3.2 28
    Ø10 C-VHK□-10F-10F 61 30.5 20.8 16.1 29
    Ø12 Ø10 C-VHK□-12F-10F 22 46 62 31.5 30.5 21.5 4 21.8 20.8 14 17 3.2 31
    Ø12 C-VHK□-12F-12F 63 31.5 21.8 17.5 32

    Kết nối
    chủ đề     		Áp dụng
    ống o.D
    (mm)     		người mẫu H L1 L2 L3 L4 L5 L6 M1 Q Hiệu quả Area
    ( mm²)     		cân nặng
    (g)     		B S
    Chiều rộng
    Bên kia
    Căn hộ
    1(P) 2(A) 1P)R2(A) 2(A)R3/R)
    M5 Ø4 C-VHK□-M5-04F 18 41 52.9 23.8 29.1 16.5 3.5 15.8
    16.8     		11 2.0 1.2 19 49 11
    Ø6 C-VHK□-M5-06F 83.9 24.3 29.6 21 50 13
    8/1 Ø4 C-VHK□-01S-04F 18 41 55.4 23.8 31.6 16.5 3.5 15.8
    16.8     		11 3.4 1.2 21 51 11
    Ø6 C-VHK□-01S-06F 56.9 24.3 32.6 7.2 23 53 13
    Ø8 C-VHK□-01S-08F 62.2 26.2 36 18.7 9.7 31 58 17
    1/4 Ø6 C-VHK□-02S-06F 18 41 60.4 24.3 36.1 16.5 3.5 16.8
    18.7     		11 7.2 1.2 31 54 14
    Ø8 C-VHK□-02S-08F 65.2 26.2 39 9.7 32 59 17
    Ø10 C-VHK□-02S-10F 22 46 73.8 30.5 43.3 21.5 4 20.8
    21.8     		14 16.1 3.2 49 68 19
    Ø12 C-VHK□-02S-12F 76.3 31.5 44.8 17.5 63 70 22
    8/3 Ø6 C-VHK□-03S-06F 18 41 62.4 24.3 38.1 16.5 3.5 16.8 11 7.2 1.2 41 56 17
    Ø8 C-VHK□-03S-08F 66.2 26.2 40 18 9.7 40 60
    Ø10 C-VHK□-03S-10F 22 46 74.8 30.5 44.3 21.5 4 20.8
    21.8     		14- 16.1 3.2 51 68 19
    Ø12 C-VHK□-03S-12F 77.3 31.5 45.8 17.5 64 71 22
    1/2 Ø10 C-VHK□-04S-10F -22 46 78.2 30.5 47.7 21.5 4 20.8
    21.8     		14- 16.1 3.2 72 70 22
    Ø12 C-VHK□-04S-12F 80.2: 31.5 48.7 17.5 70 72

    Áp dụng
    ống o.D
    (mm)     		người mẫu Kết nối
    chủ đề
    2(A)     		H L1 L2 L3 L4 L5 L6 M1 Q Hiệu quả Area
    (mm²)     		cân nặng
    (g)     		B S
    Chiều rộng
    Bên kia
    Căn hộ
    1(P) 1P)R2(A) 2(A)R3/R)
    Ø4 C-VHK□-04F-M5 M5 18 41 52.9 23.8 29.
    31.6     		16.5 3.5 15.8 11 2.0 1.2 19 49 11
    C-VHK□-04F-01S 8/1 55.4 3.4 21 51 13
    Ø6 C-VHK□-06F-M5 M5 18 41 53.9 24.3 29.6 16.5 3.5 16.8 11 2.0 1.2 21 50 11
    C-VHK□-06F-01S 8/1 56.9 32.6 7.2 23 53 13
    C-VHK□-06F-02S 1/4 60.4 36.1 31 54 17
    C-VHK□-06F-03S 8/3 62.4 38.1 41 56 14
    Ø8 C-VHK□-08F-01S 8/1 18 41 62.2 26.2 36 16.5 3.5 18.7 11 9.7 1.2 31 58 17
    C-VHK□-08F-02S 1/4 65.2 39 32 59 19
    C-VHK□-08F-03S 8/3 66.2 40 40 60 22
    Ø10 C-VHK□-10F-02S 1/4 22 46 73.8 30.5 43.3 21.5 4 20.8 14 16.1 3.2 49 68 17
    C-VHK□-10F-03S 8/3 74.8 44.3 51
    C-VHK□-10F-04S 1/2 78.2 47.7 72 70 19
    Ø12 C-VHK□-12F-02S 1/4 22 46 76.3 31.5 44.8 21.5 4 21 14 17.5 3.2 63 70 22
    C-VHK□-12F-03S 8/3 77.3 45.8 64 71
    C-VHK□-12F-04S 1/2 80.2 48.7 70 72

    Kết nối Thread người mẫu H L1 L2 L3 L4 L5 L6 Q Hiệu quả Area
    (mm²)
    cân nặng
    (g)     		B S
    Chiều rộng
    Bên kia
    Căn hộ     		T
    Chiều rộng
    Bên kia
    Căn hộ
    1(P) 2(A) 1P)R2(A) 2(A)R3R)
    M5 M5 C-VHK□-M5-M5 18 41 58.2 29.1 29.1 16.5 3.5 11 2.0 1.2 23 51 11 11
    8/1 M5 C-VHK□-01S-M5 18 41 61.6 32.6 29 16.5 3.5 11 2.0 1.2 26 54 13 13
    8/1 C-VHK□-01S-01S 65.2 32.6 8.6 30 57
    14 8/1 C-VHK□-02S-01S 18 41 71.6 39 32.6 16.5 3.5 11 9.0 1.2 39 62 17 13
    1/4 C-VHK□-02S-02S 78 39 9.7 47 66 17
    8/3 1/4 C-VHK□-03S-02S 22 46 85.1 44.3 40.8 21.5 4 14 13.7 3.2 65 73 19 17
    8/3 C-VHK□-03S-03S 88.6 44.3 16.1 72 76 19
    1/2 8/3 C-VHK□-04S-03S 22 46 93 48.7 44.3 21.5 4 14 15.1 3.2 90 79 22 19
    1/2 C-VHK□-04S-04S 97.4 48.7 17.5 101 81 22
