Van điều khiển tốc độ dòng AS với đầu nối thay đổi nhanh Nhà cung cấp

Trang chủ / Sản phẩm / Phụ kiện khí nén / Van điều khiển dòng chảy/Van kiểm tra / Van điều khiển lưu lượng dòng AS / Van điều khiển tốc độ dòng AS với đầu nối thay đổi nhanh

Van điều khiển tốc độ dòng AS với đầu nối thay đổi nhanh Van điều khiển tốc độ dòng AS với đầu nối thay đổi nhanh
  • Van điều khiển tốc độ dòng AS với đầu nối thay đổi nhanh
  • Van điều khiển tốc độ dòng AS với đầu nối thay đổi nhanh
Van điều khiển lưu lượng dòng AS

Van điều khiển tốc độ dòng AS với đầu nối thay đổi nhanh

Van điều khiển tốc độ dòng AS với đầu nối thay đổi nhanh được thiết kế đặc biệt cho những trường hợp cần điều chỉnh dễ dàng tốc độ chuyển động của bộ truyền động khí nén (chẳng hạn như xi lanh). Thiết kế đầu nối nhanh tích hợp của nó cho phép hoàn thành việc kết nối và ngắt kết nối các công cụ ngay lập tức, đơn giản hóa đáng kể quá trình chuyển đổi thiết bị và cấu hình đường ống.

Tích hợp chức năng cốt lõi: Tích hợp chức năng điều chỉnh chính xác tốc độ dòng khí và cơ chế kết nối/ngắt đường dẫn chất lỏng nhanh chóng vào một thân van duy nhất để đạt được sự kết hợp hiệu quả giữa kiểm soát dòng chảy và kết nối đường ống.

Kiểm soát dòng chảy chính xác: Cung cấp các đặc tính dòng chảy trơn tru và tuyến tính, cho phép người vận hành thực hiện các điều chỉnh vô cấp tinh tế và đáng tin cậy đối với tốc độ của bộ truyền động khí nén tùy theo điều kiện làm việc.

Ưu điểm vận hành thay đổi nhanh: Tích hợp giao diện thay đổi nhanh tiêu chuẩn (đầu cái), chỉ cần đẩy hoặc kéo đầu nối tương ứng (đầu nam) để thiết lập hoặc cắt kết nối đường dẫn khí, nâng cao đáng kể hiệu quả bảo trì, thay thế thiết bị hoặc tổ chức lại dây chuyền sản xuất.

Các kịch bản áp dụng rộng rãi: Đặc biệt thích hợp cho các thiết bị tự động hóa, đồ đạc và dây chuyền sản xuất cần thường xuyên thay thế các dụng cụ khí nén (như tua vít khí nén, máy mài, súng phun) hoặc điều chỉnh tốc độ của một xi lanh đơn.

Thích ứng theo mô-đun và linh hoạt: Thiết kế này có tính đến tính linh hoạt và giao diện thay đổi nhanh của nó thường tuân theo các tiêu chuẩn công nghiệp chính thống, thuận tiện cho việc kết hợp nhanh với các thành phần đầu nối nam thay đổi nhanh trong hệ thống khí nén hiện có.

Hoạt động trực quan và thuận tiện: Nó thường được trang bị một cơ chế điều chỉnh dễ vận hành bằng tay (chẳng hạn như núm xoay), cho phép nhân viên tại chỗ thiết lập tốc độ một cách dễ dàng và trực quan mà không cần dụng cụ.

Kiểm soát chất lỏng đáng tin cậy: Thiết kế cấu trúc lõi van tập trung vào sự ổn định và độ rò rỉ bên trong thấp, đồng thời có thể giữ tốc độ cài đặt tương đối ổn định ngay cả khi dòng chảy thay đổi hoặc có biến động áp suất nhất định.

Cấu trúc nhỏ gọn và bền: Thân van được chế tạo nhỏ gọn và chủ yếu được làm bằng nhựa kỹ thuật hoặc hợp kim kim loại để đáp ứng các yêu cầu của môi trường công nghiệp về tận dụng không gian và độ bền lâu dài.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Van điều khiển tốc độ dòng AS có đầu nối thay đổi nhanh (Loại xuyên thẳng)
SAU：Không có bài viết sau
  • chất lỏng không khí
    Bằng chứng áp lực 1,5 MPa
    Áp suất vận hành tối đa 1 MPa
    Áp suất vận hành tối thiểu 0,1 MPa
    Nhiệt độ môi trường và chất lỏng -5-60oC (Không đóng băng)
    Số lượng vòng kết nối 10(M3 và M5 là 8)
    Đường kính ống có thể áp dụng Nylon, polyurethane

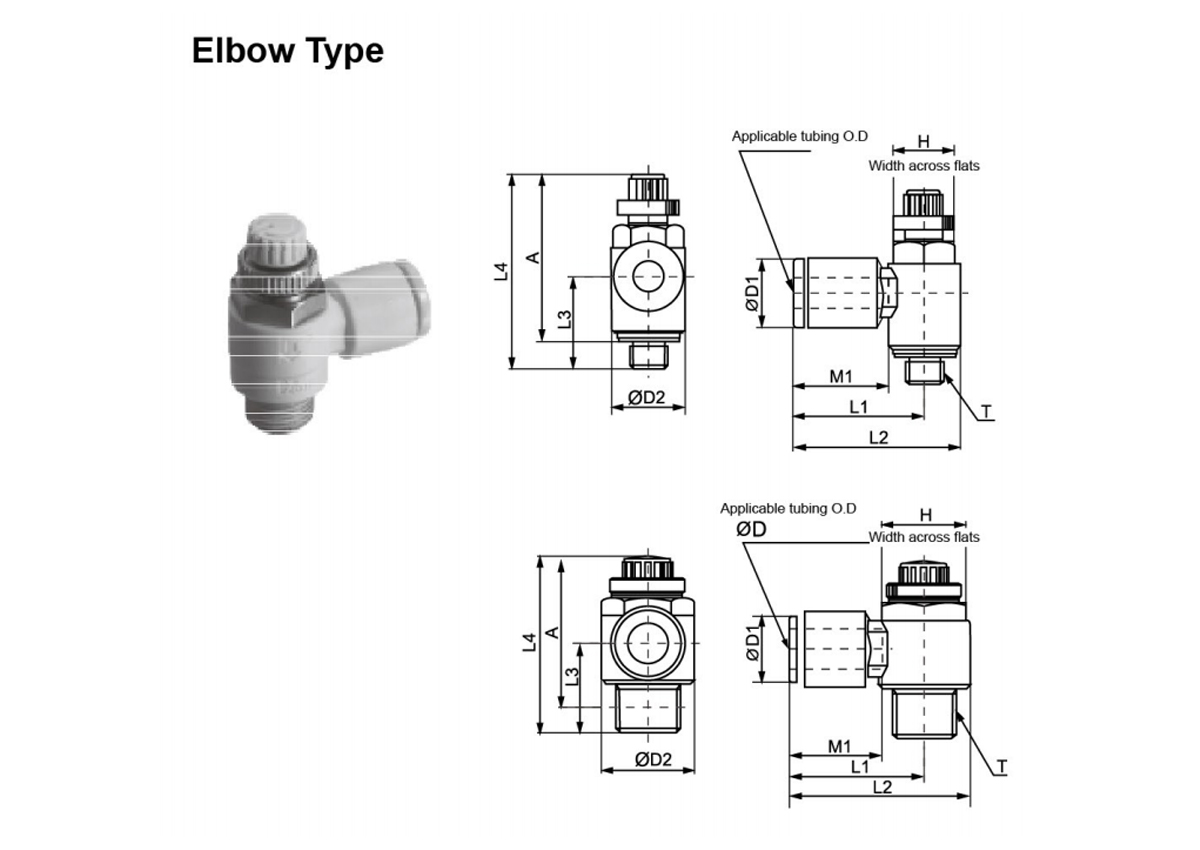

  • ØD người mẫu T H D1 D2 L1 L2 L3 L4 A M1
    Ø4 C-AS12□1F-M3-04 M30.5 5.5 9.3 9.6 17.3 22.1 12 26.6 24.1 24 21.5 12.7 6
    Ø4 C-AS12□1F-M5-04 M50.8 8 9.3 9.6 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS12□1F-M5-06 M50.8 11.6 18.1 22.9 11.7 13.5
    Ø4 C-AS22□1F-01-04S 8/1 12
    (12.7)     		9.3 14.2 20.4 27.5 14.3 36.1 31.1 32.1 27.1- 12.7 17
    Ø6 C-AS22□1F-01-06S 11.6 20.4 27.5 13.5
    Ø8 C-AS22□1F-01-08S 15.2 25..3 32.4 18.5 19
    Ø10 C-AS22□1F-01-10S 18.5 33.1 40.2 15 21 21
    Ø4 C-AS22□1F-02-04S 1/4 17
    (17,5)     		10.4 18.5 25.2 34.4 18.2 40.4 354 34.4 29.4 16 32
    Ø6 C-AS22□1F-02-06S 12.8 25.2 34.4 17
    Ø8 C-AS22□1F-02-08S 15.2 27.2 36.4 18.5 34
    Ø10 C-AS22□1F-02-10S 18.5 33.9 43.2 20 21 36
    Ø6 C-AS32□1F-02-06S 19 12.8 23 27.8 39.3 21.8 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS32□1F-02-08S 15.2 29.5 41 18.5 63
    Ø10 C-AS32□1F-02-10S 18.5 31.8 43.3 21 67
    Ø12 C-AS32□1F-02-12S 20.9 32.8 44.3 22 69
    06 C-AS32□1F-03-06S 8/3 12.8 23 27.8 39.3 20.9 46.5 41.5 40.2 35.2 17 55
    Ø8 C-AS32□1F-03-08S 15.2 29.5 41 18.5 57
    Ø10 C-AS32□1F-03-10S 18.5 31.8 43.3 21 59
    12 C-AS32□1F-03-12S 20.9 32.8 44.3 22 61
    Ø10 C-AS42□1F-04-10S 1/2 24
    (23,8)     		18.5 28.6 33.6 47.9 25.4 57.6 50.1 49.6 42.1 21 100
    Ø12 C-AS42□1F-04-12S 20.9 34.6 48.9 22 101

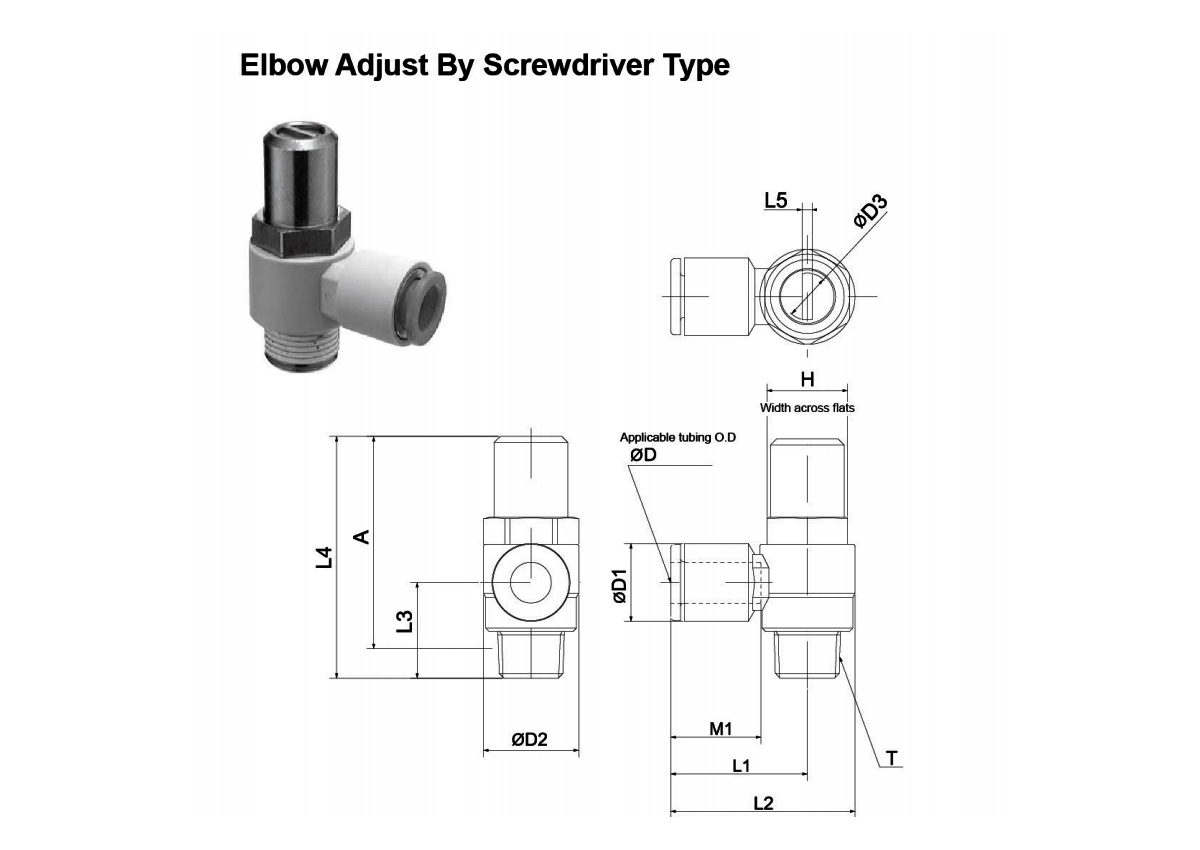

    ØD người mẫu T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    Ø3.2 AS12□1F-M5-23○ M5×0,8 8 8.4 9.6 4.7 17.3 22.1 2.3 31 0.7 27.4 12.7
    Ø4 AS12□1F-M5-04○ 9.3
    Ø6 AS12□1F-M5-06○ 11.6 8.1 22.9 11.7 3.5
    Ø4 AS22□1F-01-04S○ R 8/1 12 9.3 14.2 7.2 20.4 27.5 14.3 35.6 1.2 31.6 12.7
    Ø6 AS22□1F-01-06S○ 11.6 13.5
    Ø8 AS22□1F-01-08S○ 15.2 25.3 32.4 18.5
    Ø10 AS22□1F-01-10S○ 18.5 33.1 40.2 15 21
    Ø4 AS22□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 25.2 34.4 18.2 40.7 1.2 34.7 16
    Ø6 AS22□1F-02-06S○ 12.8 17
    Ø8 AS22□1F-02-08S○ 15.2 27.2 36.4 18.5
    Ø10 AS22□1F-02-10S○ 18.5 33.9 43.2 20 21
    Ø6 AS32□1F-02-06S○ R 1/4 19 12.8 23 9.8 27.8 39.3 21.8 55.3 1.2 49.3 17
    Ø8 AS32□1F-02-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-02-10S○ 18.5 31.8 43.3 21
    Ø12 AS32□1F-02-12S○ 20.9 32.8 44.3 22
    Ø6 AS32□1F-03-06S○ R 8/3 19 12.8 23 9.8 27.8 39.3 20.9 53.7 1.2 47.4 17
    Ø8 AS32□1F-03-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-03-10S○ 18.5 31.8 43.3 21
    012 AS32□1F-03-12S○ 20.9 32.8 44.3 22
    Ø10 AS42□1F-04-10S○ R 1/2 24 18.5 28.6 12.4 33.6 47.9 25.4 63.8 1.2 55.8 21
    Ø12 AS42□1F-04-12S○ 20.9 34.6 48.9 22

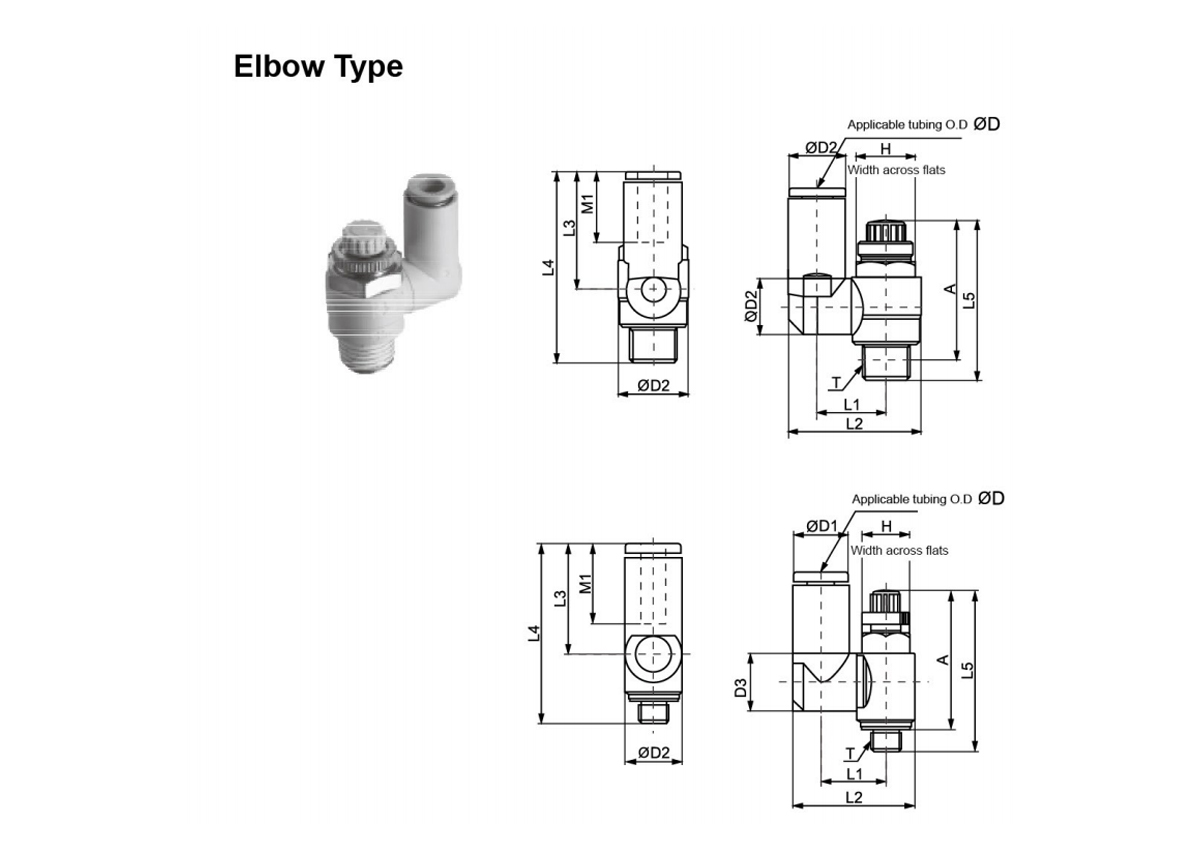

    ồ người mẫu T H D1 D2 D3 L1 L2 L3 L4 L5 A M1
    lớn nhỏ lớn nhỏ
    Ø4 C-AS13□1F-M3-04 M30.5 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5
    Ø4 C-AS13□1F-M5-04 M50.8 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS13□1F-M5-06 M50.8 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S 8/1 12
    (12.7)     		9.3
    14.2     		9.3 13.1 24.9 17.5 31.8
    36.1
    31.1
    32.1
    27.1     		12.7 18
    Ø6 C-AS23□1F-01-06S 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S 15.2 12.9 16.2 30.9 28.2 41.7 18.5 21
    Ø4 C-AS23□1F-02-04S 1/4 17
    (17,5)     		10.4 18.5 10.9 16.2 30.6 21.9 40.1 40.4 35.4 34.4 29.4 16 32
    Ø6 C-AS23□1F-02-06S 12.8 12.9 18.4 34 25.2 42.6 17 33
    Ø8 C-AS23□1F-02-08S 15.2 12.9 18.3 35.2 28.2 45.6 18.5 36
    Ø10 C-AS23□1F-02-10S 18.5 20.2 38.7 31 48.4 21 40
    φ6 C-AS33□1F-02-06S 19 12.8 23 12.9 20.6 38.5 25.2 47 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS33□1F-02-08S 15.2 12.9 23 39.7 28.2 50 18.5 63
    Ø10 C-AS33□1F-02-10S 18.5 16.2 23 43.7 32.6 54.4 21 67
    Ø12 C-AS33□1F-02-12S 20.9 20.6 44.9 34.4 56.2 22 69
    Ø6 C-AS33□1F-03-06S 8/3 12.8 23 12.9 20.6 38.5 25.2 46.1 46.5 41.5 40 35 17 56
    Ø8 C-AS33□1F-03-08S 15.2 12.9 23 39.7 28.2 49.1 18.5 59
    Ø10 C-AS33□1F-03-10S 18.5 16.2 23 43.7 32.6 53.5 21 63
    Ø12 C-AS33□1F-03-12S 20.9 23 44.9 34.4 55.3 22 65
    Ø10 C-AS43□1F-04-10S 1/2 24
    (23,8)     		18.5 28.6 16.2 25.8 49.4 32.6 58 57.6 50.1 49.6 42.1 21 104
    Ø12 C-AS43□1F-04-12S 21.7 19.4 26.8 52 36.3 61.7 22 106

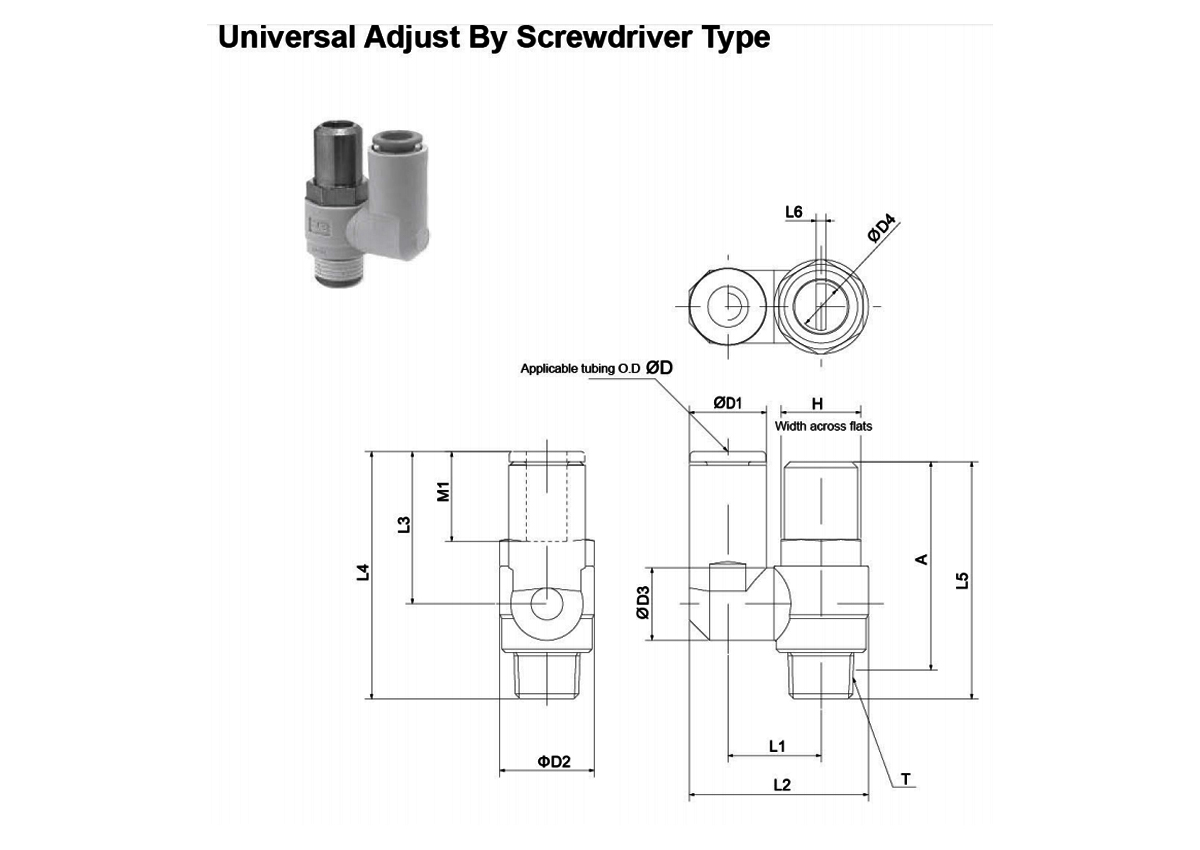

    ØD người mẫu T H D1 D2 D3 D4 L1 L2 L3 L4 L5 L6 A M1
    Ø3.2 C-AS13□1F-M5-23○ M5×0,8 8 8.4 9.6 9.3 4.7 10.8 19.8 17.5 28.7 31 0.7 27.4 12.7
    Ø4 C-AS13□1F-M5-04○ 9.3 20.3
    Ø6 C-AS13□1F-M5-06○ 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S○ R 8/1 12 9.3 14.2 9.3 7.2 13.1 24.9 17.5 31.8 35.6 1.2 31.6 12.7
    Ø6 C-AS23□1F-01-06S○ 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S○ 15.2 12.9
    10.9     		16.2 30.9 28.2 41.7 18.5
    Ø4 C-AS23□1F-02-04S○ R 1/4 17 10.4 18.5 7.2 16.2 30.6 21.9 40.1 40.7 1.2 34.7 16
    Ø6 C-AS23□1F-02-06S○ 12.8 12.9 18.4 34 25.2 42.6 17
    Ø8 C-AS23□1F-02-08S○ 15.2 18.3 35.2 28.2 45.6 18.5
    Ø10 C-AS23□1F-02-10S○ 18.5 20.2 38.7 31 48.4 21
    Ø6 C-AS33□1F-02-06S○ R 1/4 19 12.8 23 12.9 9.8 20.6 38.5 25.2 47 55.3 1.2 49.3 17
    Ø8 C-AS33□1F-02-08S○ 15.2 39.7 28.2 50 18.5
    Ø10 C-AS33□1F-02-10S○ 18.5 16.2 23 43.7 32.6 54.4 21
    Ø12 C-AS33□1F-02-12S○ 20.9 44.9 34.4 56.2 22
    Ø6 C-AS33□1F-03-06S○ R3/8 19 12.8 23 12.9 9.8 20.6 38.5 25.2 46.1 53.7 1.2 47.4 17
    Ø8 C-AS33□1F-03-08S○ 15.2 39.7 28.2 49.1 18.5
    Ø10 C-AS33□1F-03-10S○ 18.5 16.2 23 43.7 32.6 53.5 21
    Ø12 C-AS33□1F-03-12S○ 20.9 44.9 34.4 55.3 22
    Ø10 C-AS43□1F-04-10S○ R 1/2 24 18.5 28.6 16.2 12.4 25.8 49.4 32.6 58 63.8 1.2 55.8 21
    Ø12 C-AS43□1F-04-12S○ 20.9 19.4 26.8 52 36.3 61.7 22
