Máy tạo chân không tích hợp dòng CTM/CTX I Nhà cung cấp

Trang chủ / Sản phẩm / Linh kiện chân không / Máy phát điện chân không kết hợp / Máy tạo chân không tích hợp dòng CTM/CTX I

Máy tạo chân không tích hợp dòng CTM/CTX I Máy tạo chân không tích hợp dòng CTM/CTX I
  • Máy tạo chân không tích hợp dòng CTM/CTX I
  • Máy tạo chân không tích hợp dòng CTM/CTX I
Máy phát điện chân không kết hợp

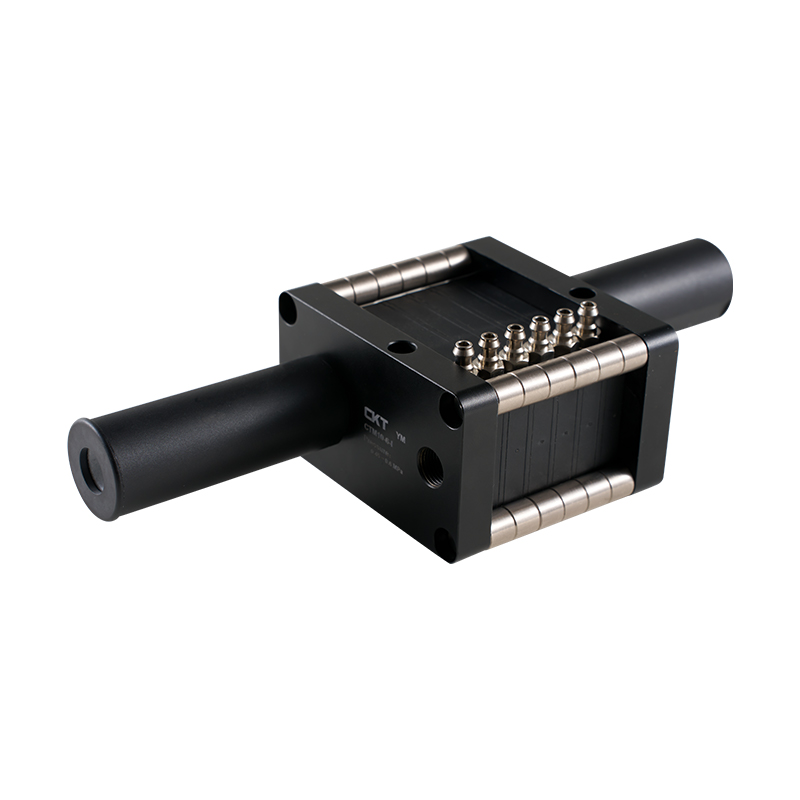

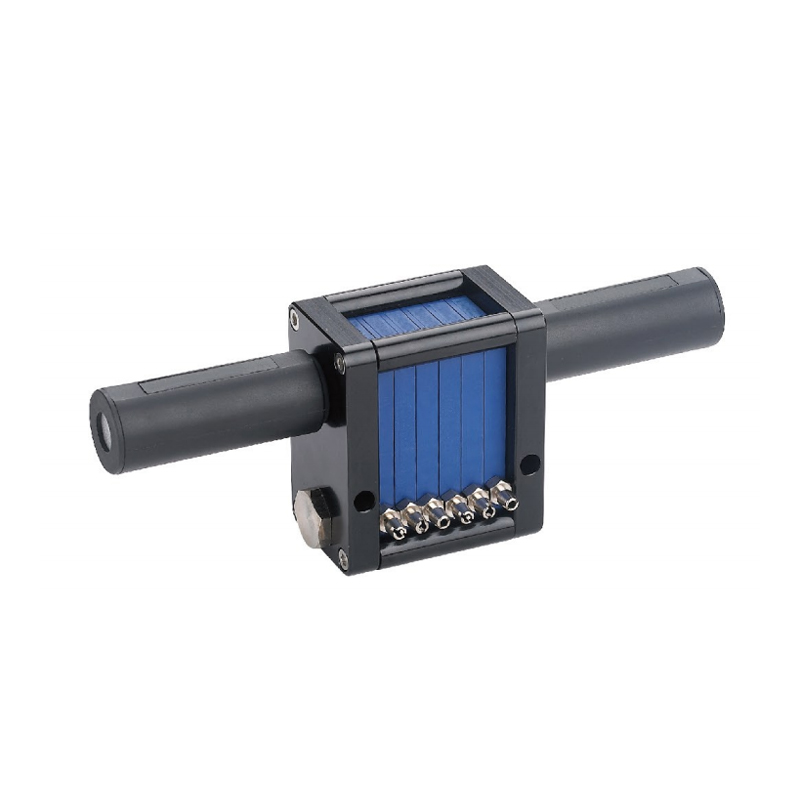

Máy tạo chân không tích hợp dòng CTM/CTX I

Máy tạo chân không tích hợp dòng CTM/CTX I là mô-đun máy tạo chân không nhỏ gọn và hiệu quả được thiết kế để xử lý tự động. Nó tạo ra áp suất âm tức thời thông qua các tia khí nén, thay thế máy bơm chân không truyền thống và phù hợp với các tình huống hạn chế về không gian và nhịp độ cao.

Các tính năng chính

1. Công nghệ cuốn theo máy bay phản lực

Không có bộ phận chuyển động cơ học, tạo chân không bằng khí nén thuần túy (giá trị điển hình -85kPa), tuổi thọ cao và không cần bảo trì.

Kênh mở rộng nhiều giai đoạn giúp giảm mức tiêu thụ khí hơn 40%, phù hợp với nguồn khí 0,1-1,5MPa.

2. Khả năng phản hồi cực nhanh

Thiết lập/nhả chân không tính bằng mili giây, hỗ trợ vận hành tần số cao 300 lần/phút.

Hoạt động trong phạm vi nhiệt độ rộng (-20oC ~ 80oC), chịu được môi trường bụi và sương dầu.

3. Kiến trúc sẵn sàng sử dụng

Thân chính tích hợp bộ lọc và bộ phận giảm thanh, có thể kết nối trực tiếp với giác hút hoặc phần cuối của cánh tay robot.

Thiết kế mô-đun hỗ trợ điều chỉnh lưu lượng tần số thay đổi và tương thích với điều khiển PLC/IIoT.
4. Khả năng thích ứng kịch bản

Giải quyết giới hạn không gian của cổ tay robot và nhận ra khả năng bám chân không được nhúng.
Thiết kế không dầu đáp ứng các yêu cầu sạch sẽ của thực phẩm/dược phẩm và có thể xử lý các linh kiện điện tử ở cấp độ milimet.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Máy hút chân không/máy tạo chân không dòng ZK2
SAU：Không có bài viết sau
  • Lưu lượng chân không (L/phút) ở các mức chân không khác nhau (-kPa)
    người mẫu cụ thể
    -cation     		cung cấp
    áp lực
    (thanh)     		không khí
    tiêu dùng
    (L/phút)     		0 10 20 30 40 50 60 70 80 90 Tối đa.
    Mức độ chân không
    (-kPa)
    CTM 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    CTX 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    Thời gian sơ tán (s/L) để đạt các mức khác nhau (-kPa)
    người mẫu cụ thể
    -cation     		cung cấp
    áp lực
    (thanh)     		không khí
    tiêu dùng
    (L/phút)     		10 20 30 40 50 60 70 80 90 Tối đa.
    Mức độ chân không
    (-kPa)
    CTM 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    CTX 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    Thông số hiệu suất
    người mẫu cụ thểcation cung cấp pressure
    (MPa)     		Tối đa.Vacuum Level
    (-kPa)     		Tối đa.vacuum flow
    (L/phút)     		không khí consumption
    (L/phút)     		Độ ồn
    (dB(A))     		cân nặng
    (g)     		Đường kính ống được đề xuất
    (mm)
    không khí supply
    (P)     		chân không
    (V)     		Cổng xả
    (E)
    CTM 05×2 0,45-0,6 85 25×2 29-41 55-60 67 6 6 3/8×1
    05×3 25×3 44-64 55-60 80 6 3/8×1
    05×4 25×4 61-85 55-60 247 8 3/8×1
    05x5 25x5 71-104 60-65 255 8 3/8×1
    05x6 25×6 89-125 60-65 281 8 3/8×1
    05×7 25×7 104-145 60-65 299 8 3/8×1
    05×8 25×8 120-168 60-65 317 10 3/8×1
    05×9 25×9 132-190 60-65 335 10 3/8×1
    05×10 25×10 148-211 60-65 353 10 3/8×1
    05×11 25×11 165-232 60-65 371 10 3/8×1
    05×12 25×12 180-252 60-65 389 10 3/8x2
    05×13 25×13 195-275 60-65 417 10 3/8x2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8x2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    CTM 10×2 0,45-0,6 85 32x2 61-85 55-60 67 8 6 3/8×1
    10×3 32×3 91-125 60-65 80 8 3/8×1
    10x4 32×4 121-167 60-65 247 10 3/8×1
    10x5 32×5 151-212 60-65 255 10 3/8×1
    10x6 32×6 185-255 60-65 281 10 3/8×2
    10x7 32x7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8x2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    CTX 05×2 0,45-0,6 93 23×2 43-49 55-60 67 6 6 3/8×1
    05x3 23x3 65-73 55-60 80 6 3/8×1
    05x4 23x4 85-96 60-63 247 8 3/8×1
    05×5 23×5 106-121 60-63 255 8 3/8×1
    05×6 23x6 130-144 60-63 281 8 3/8×1
    05×7 23x7 151-167 60-63 299 8 3/8×1
    05×8 23×8 173-193 60-63 317 10 3/8×1
    05×9 23x9 195-217 60-63 335 10 3/8×1
    05×10 23×10 215-241 60-63 353 10 3/8×1
    05×11 23×11 238-265 60-63 371 10 3/8×1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8x2
    CTX 10x2 0,45-0,6 93 32×2 87-96 60-63 67 6 6 3/8×1
    10x3 32x3 130-145 63-65 80 6 3/8×1
    10x4 32x4 173-193 63-65 247 8 3/8×1
    10x5 32x5 215-241 63-65 255 8 3/8×1
    10x6 32x6 260-288 63-65 281 10 3/8×2
    10x7 32x7 303-337 63-65 299 10 3/8x2
    10x8 32x8 346-385 63-65 327 10 3/8×2
    10x9 32×9 389-433 63-65 345 12 3/8x2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8x2
    *Mark: Dòng sản phẩm này có nhiệt độ làm việc -20° đến 80°, áp suất cung cấp tối đa 7bar.

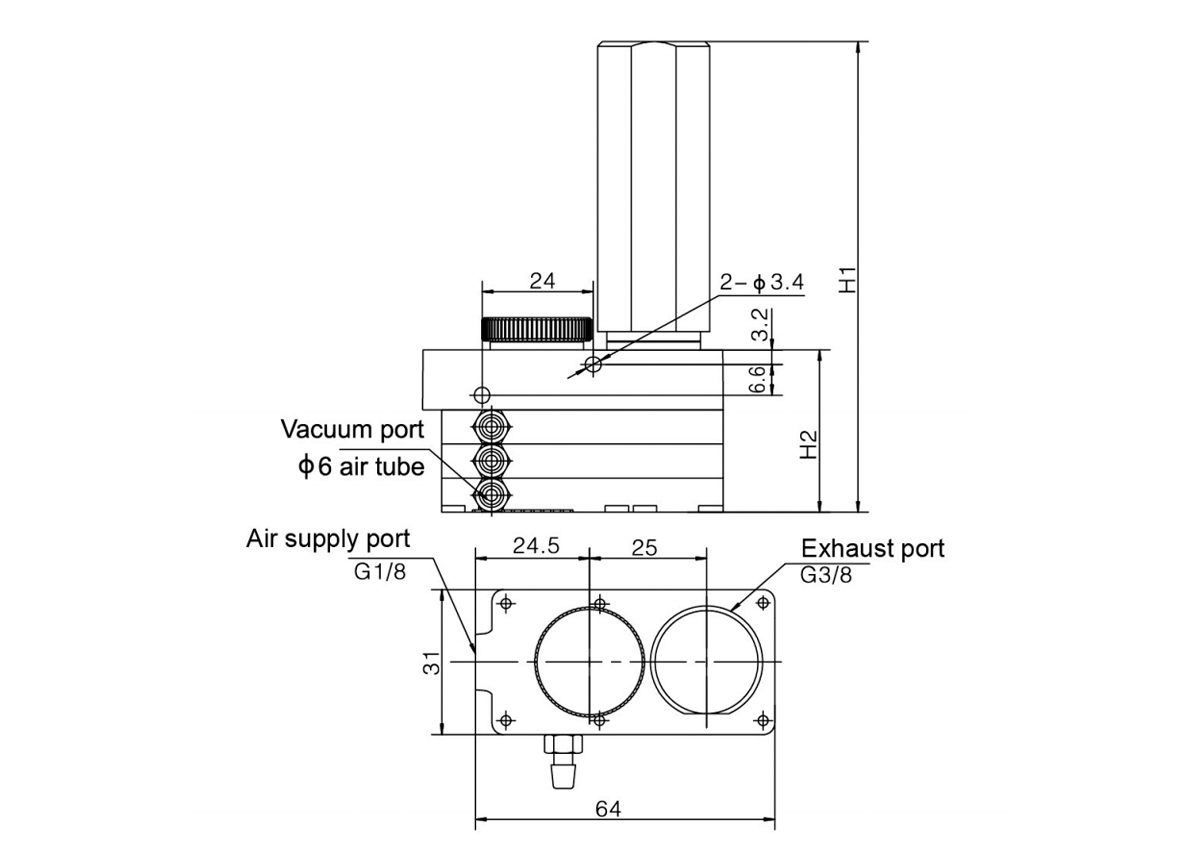

  • người mẫu Đặc điểm kỹ thuật H1 H2 Cảng cấp hàng không
    đặc điểm kỹ thuật     		Cổng chân không
    đặc điểm kỹ thuật     		Cổng xả
    đặc điểm kỹ thuật
    CT M
    CT X     		5(10)×2 91.5 27.5 G1/8F M5 φ6 Bộ giảm thanh bên ngoài
    5(10)×3 99 35 G1/8F M5 φ6 Bộ giảm thanh bên ngoài

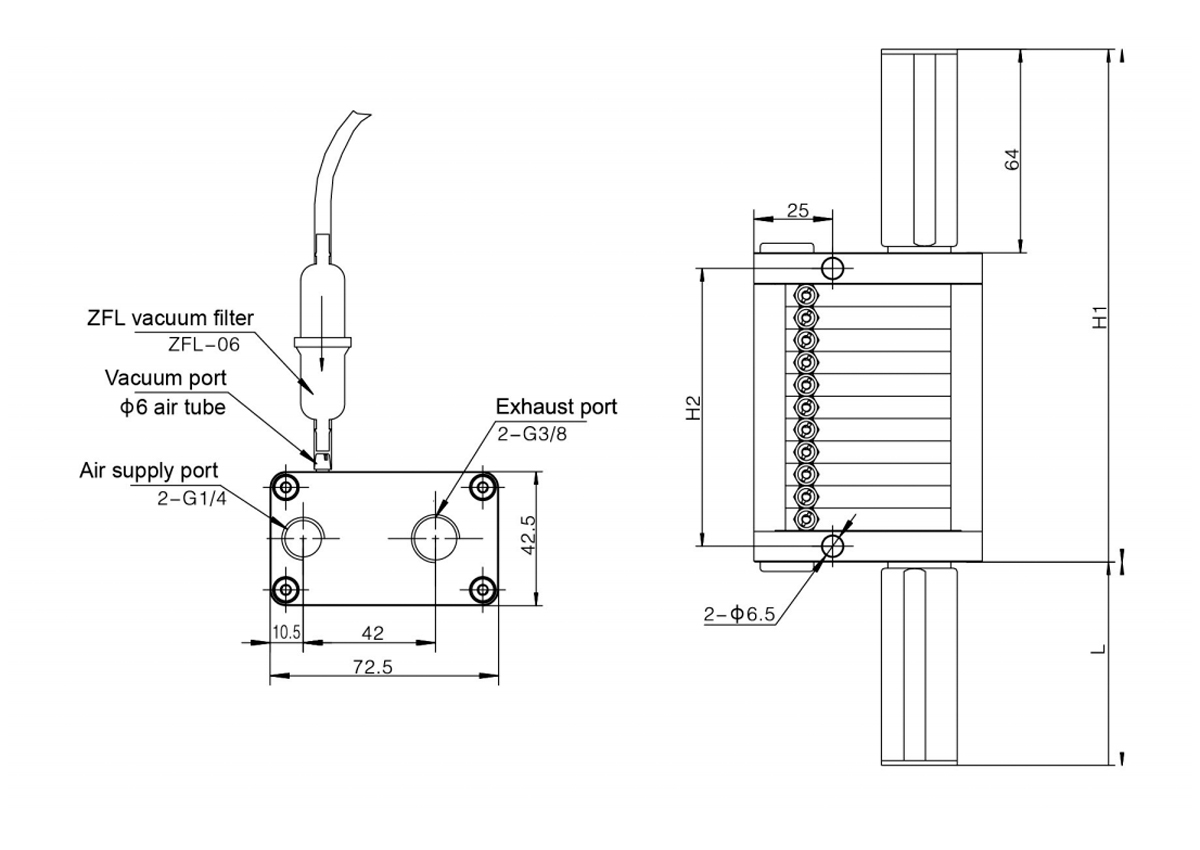

    người mẫu Tấm composite 5 10 Cảng cấp hàng không specification Cổng chân không specification Cổng xả specification
    H1 H2 L H1 H2 L
    CTM
    CTX     		4 113 39 - 113 39 - G 1/4F M5 φ6
    Ống dẫn khí     		Bộ giảm thanh bên ngoài
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
