Máy phát điện chân không dòng ZK2A Nhà cung cấp

Trang chủ / Sản phẩm / Linh kiện chân không / Máy phát điện chân không kết hợp / Máy phát điện chân không dòng ZK2A

Máy phát điện chân không dòng ZK2A Máy phát điện chân không dòng ZK2A Máy phát điện chân không dòng ZK2A Máy phát điện chân không dòng ZK2A Máy phát điện chân không dòng ZK2A
  • Máy phát điện chân không dòng ZK2A
  • Máy phát điện chân không dòng ZK2A
  • Máy phát điện chân không dòng ZK2A
  • Máy phát điện chân không dòng ZK2A
  • Máy phát điện chân không dòng ZK2A
Máy phát điện chân không kết hợp

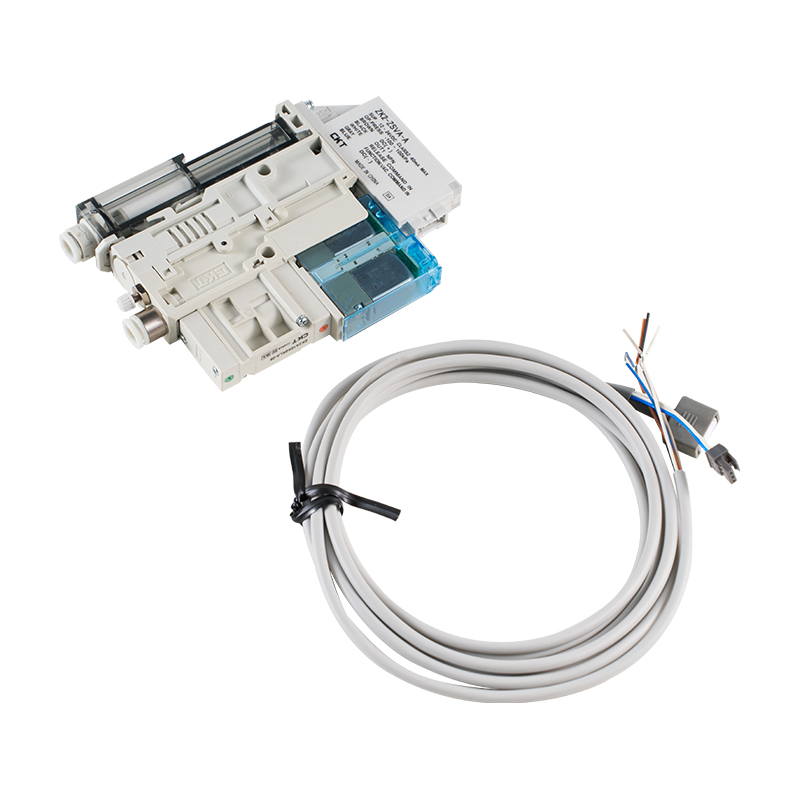

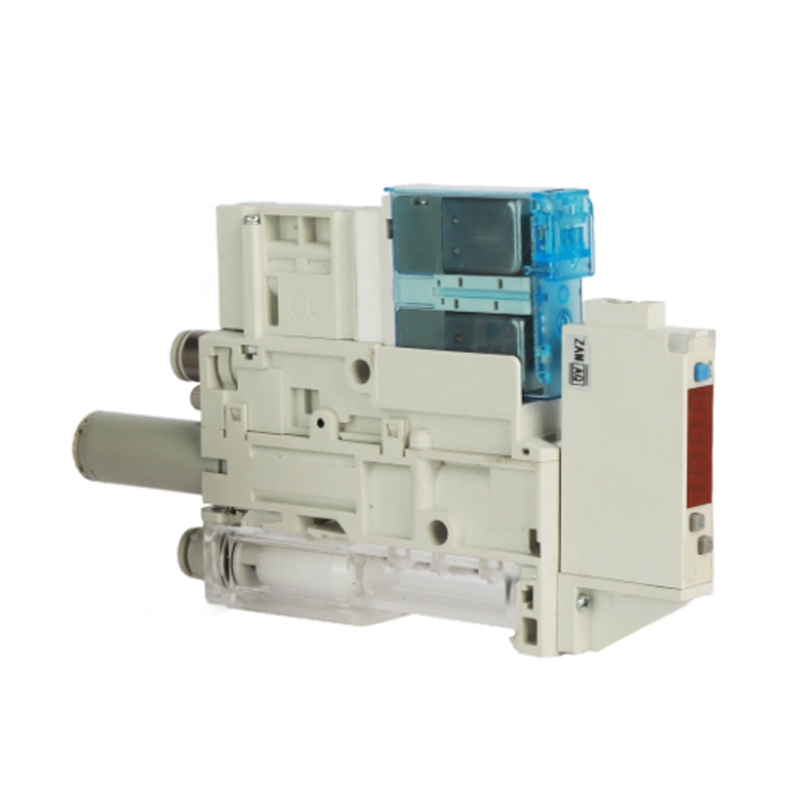

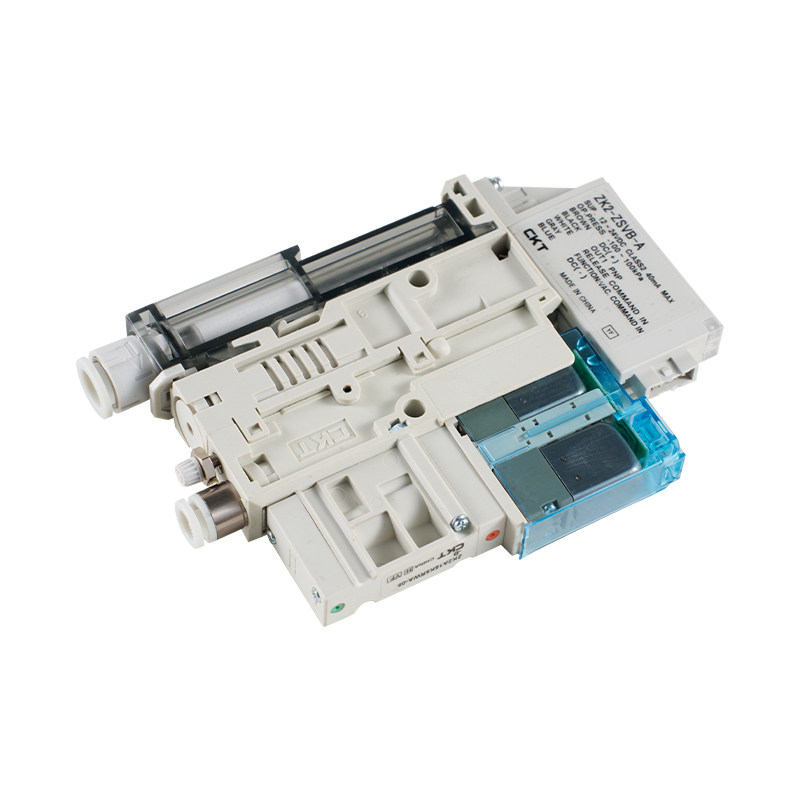

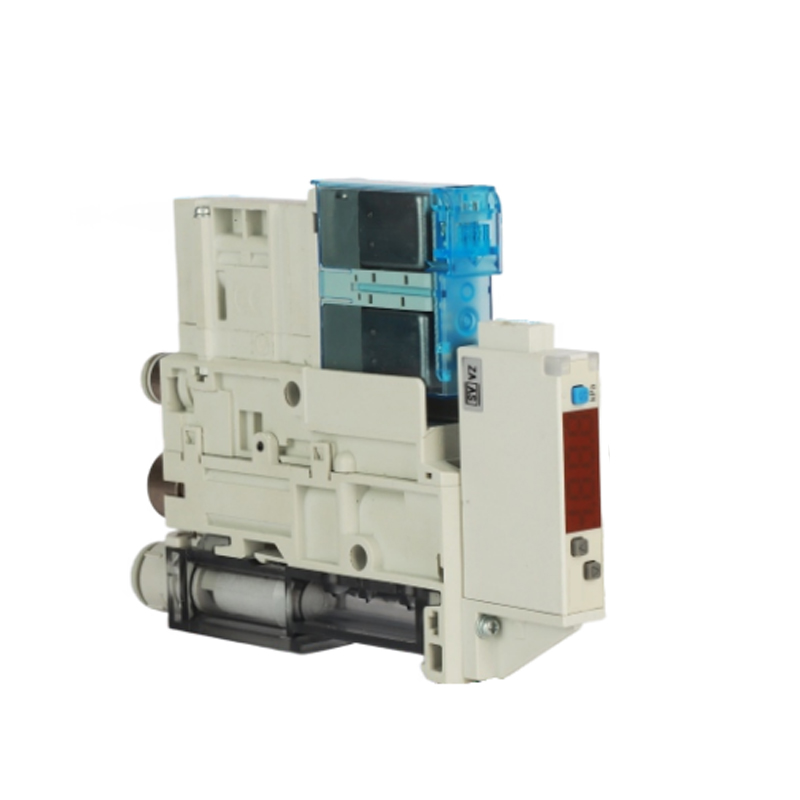

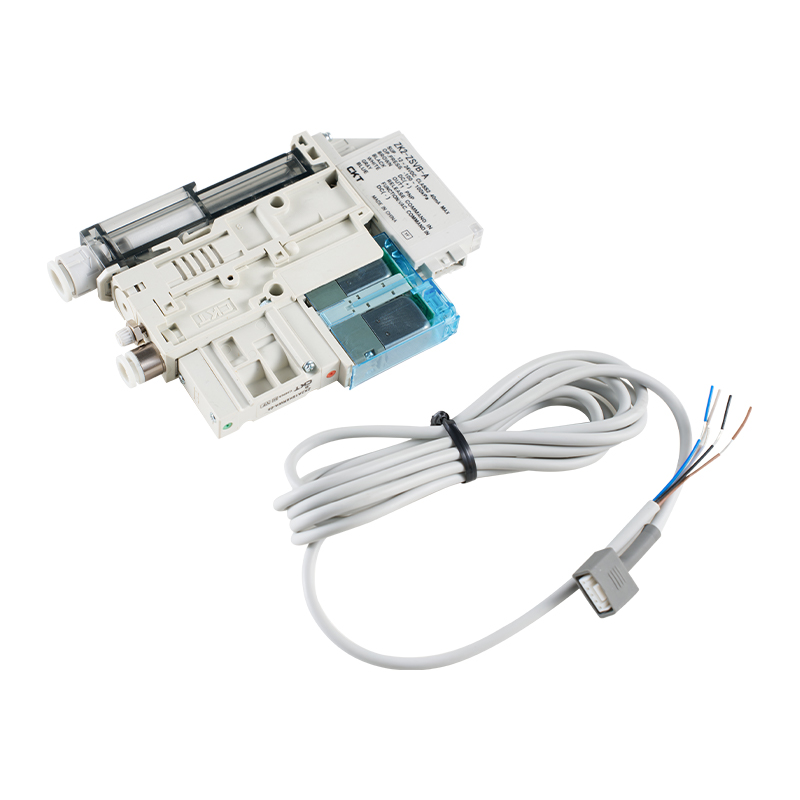

Máy phát điện chân không dòng ZK2A

Máy tạo chân không dòng ZK2A là giải pháp tạo chân không tích hợp được thiết kế để hấp thụ và xử lý vật liệu hiệu quả trong các tình huống tự động hóa công nghiệp. Cấu trúc nhỏ gọn của nó tích hợp các chức năng tạo chân không, giám sát trạng thái và kiểm soát luồng không khí, đồng thời đạt được sự thiết lập và giải phóng chân không nhanh chóng thông qua nguyên lý Venturi, phù hợp với nhu cầu nắm bắt ổn định của nhiều loại tải nhẹ đến trung bình.

Tính năng cốt lõi
1. Thiết kế tiêu thụ gas hiệu quả: Tối ưu hóa các kênh dòng chảy bên trong để giảm mức tiêu thụ khí nén, cân bằng mức tiêu thụ năng lượng và hiệu suất hút
2. Giao diện mô-đun: Các giao diện điện và khí tiêu chuẩn hỗ trợ tích hợp nhanh chóng vào phần cuối của cánh tay robot hoặc đường ống dụng cụ
3. Cơ chế phản hồi trạng thái: Cổng cảm biến chân không tích hợp có thể được kết nối với công tắc áp suất bên ngoài để theo dõi trạng thái hấp phụ trong thời gian thực
4. Công trình chống ô nhiễm: Thiết kế không có bộ phận chuyển động giúp giảm tỷ lệ hỏng hóc và thích ứng với các điều kiện làm việc phức tạp như bụi và mảnh vụn
5. Cấu hình chân không nhiều giai đoạn: Cung cấp các biến thể đặc điểm kỹ thuật cổ họng khác nhau để đáp ứng các yêu cầu về dòng chảy và chân không khác nhau
6. Bao bì nhỏ gọn: Lớp vỏ tích hợp làm giảm các kết nối đường ống bên ngoài, đơn giản hóa không gian lắp đặt và độ phức tạp của việc bảo trì

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Máy tạo chân không dòng VY
SAU：Máy hút chân không/máy tạo chân không dòng ZK2
  • người mẫu (Mẫu tiêu chuẩn cho bộ chuyển đổi) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Phạm vi áp suất định mức 0~-101kPa -100～100kPa
    Cài đặt dải áp suất, hiển thị dải áp suất 10~-105kPa -105~105kPa
    Chịu áp lực 500kPa
    Đơn vị cài đặt tối thiểu 0,1kPa
    Điện áp nguồn DC 12–24 V ±10%, xung (p-p) nhỏ hơn 10% (có bảo vệ kết nối ngược)
    Mức tiêu thụ hiện tại Dưới 40mA
    Chuyển đổi đầu ra định dạng đầu ra 2 đầu ra hở mạch bộ thu NPN hoặc PNP (có thể lựa chọn)
    Dòng tải tối đa 80mA
    Điện áp áp dụng tối đa 28V (khi đầu ra NPN)
    Điện áp dư Dưới 2V (khi dòng tải là 80mA)
    Thời gian đáp ứng Dưới 2,5 ms (khi sử dụng chức năng chống dao động: chọn 20, 100, 500, 1000 hoặc 2000 ms)
    Bảo vệ ngắn mạch có
    Độ lặp lại ± 0,2% FS ±1 chữ số
    Trì hoãn Trì hoãn mode Biến từ 0 Lưu ý)
    Chế độ so sánh giới hạn trên và dưới
    Chế độ hiển thị Màn hình LED 7 đoạn 31/2 chữ số 1 màu (đỏ)
    Hiển thị độ chính xác ±2% toàn thang đo ±1 chữ số (ở nhiệt độ môi trường xung quanh 25 ± 3°C)
    Đèn báo hoạt động Khi đầu ra công tắc BẬT, đèn sẽ sáng. OUT1: xanh OUT2: đỏ
    Chống chịu môi trường Cấu trúc bảo vệ IP40
    Phạm vi nhiệt độ Điều kiện bảo quản: -10 đến 60°C (không ngưng tụ, không đóng băng)
    Phạm vi độ ẩm Trong quá trình vận hành và bảo quản: 35–85% RH (không ngưng tụ)
    Chịu được điện áp AC1000V 1 phút Giữa bộ sạc và vỏ
    Điện trở cách điện 50 MΩ trở lên (DC 500 V megohm) giữa bộ sạc và vỏ
    Đặc điểm nhiệt độ ±2% FS (dựa trên nhiệt độ môi trường xung quanh là 25°C)
    dây điện Cáp cách điện bằng cao su ethylene chịu dầu, 5 lõi, 0,35 mm², 2 m Diện tích mặt cắt dây dẫn: 0,15 mm² (AWG 26) Đường kính ngoài cách điện: 1,0 mm
    Lưu ý: Khi áp suất dao động xung quanh giá trị cài đặt, dao động sẽ xảy ra nếu độ trễ không được đặt trên phạm vi dao động.

    Công tắc áp suất chân không có chức năng tiết kiệm năng lượng
    Model ZK2-ZSV□□□-A
    Phạm vi áp suất định mức -100~100kPa
    Đặt phạm vi áp suất -105～105kPa
    Chịu áp lực 500kPa
    Đơn vị cài đặt tối thiểu 0,1kPa
    Điện áp nguồn DC 12–24 V ±10% xung (p-p) nhỏ hơn 10% (có bảo vệ kết nối ngược)
    Mức tiêu thụ hiện tại Dưới 40mA
    Chuyển đổi đầu ra định dạng đầu ra NPN hoặc PNP cực góp hở OUT1: Mục đích chung: OUT2: Để điều khiển van
    Dòng tải tối đa 80mA
    Điện áp áp dụng tối đa DC26.4V
    Điện áp dư Dưới 2V (khi dòng tải là 80mA)
    Thời gian đáp ứng Dưới 2,5 ms (khi sử dụng chức năng chống dao động: chọn 20, 100, 500, 1000 hoặc 2000 ms)
    Bảo vệ ngắn mạch có
    Độ lặp lại ± 0,2% FS ±1 chữ số
    Trì hoãn Trì hoãn mode Biến từ 0 Lưu ý)
    Chế độ hiển thị Màn hình màu LED 7 đoạn 31/2 chữ số (đỏ)
    Hiển thị độ chính xác ±2% toàn thang đo ±1 chữ số (ở nhiệt độ môi trường xung quanh 25 ± 3°C)
    Đèn báo hoạt động Khi đầu ra công tắc BẬT, đèn sẽ sáng. OUT1: xanh OUT2: đỏ
    Chống chịu môi trường Cấu trúc bảo vệ IP40
    Phạm vi nhiệt độ hoạt động 5 ~ 50oC
    Chịu được điện áp Bộ sạc và hộp đựng AC1000V 1 phút
    Điện trở cách điện 50 MΩ trở lên (DC 500 V megohm) giữa bộ sạc và vỏ
    Đặc điểm nhiệt độ ±2% FS (ở 25°C trong phạm vi nhiệt độ hoạt động từ 5 đến 50°C)
    dây điện Cáp 5 lõi Ø3.5, 2m Diện tích mặt cắt dây dẫn: 0.15mm2 (AWG26) Đường kính ngoài cách điện: 1.0mm
    Lưu ý: Khi áp suất dao động xung quanh giá trị cài đặt, dao động sẽ xảy ra nếu độ trễ không được đặt trên phạm vi dao động.

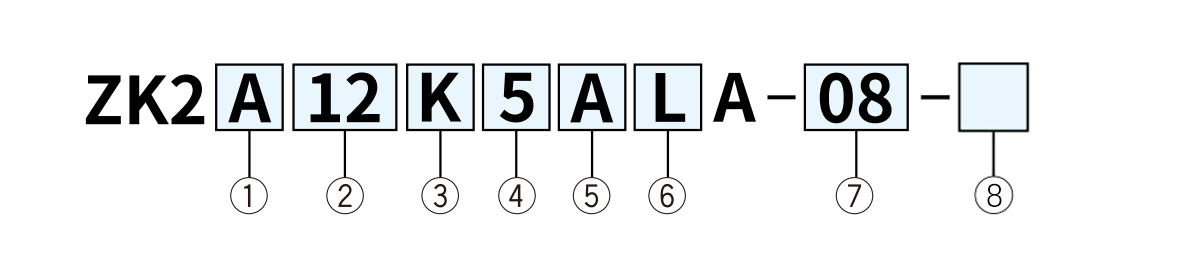

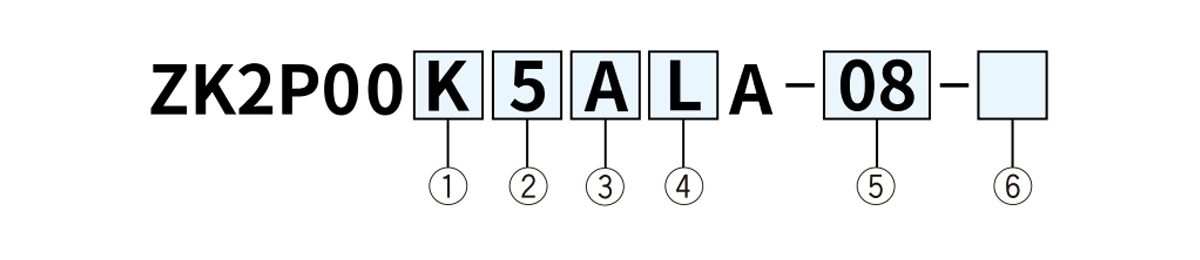

  • ①Kết hợp van cấp và van ngắt ③Công tắc áp suất chân không, cảm biến áp suất
    Đánh dấu Van cấp Van phá hủy Đánh dấu loại Phạm vi áp suất
    [kPa]     		Thông số kỹ thuật
    NC Tự duy trì NC NPN PNP Chuyển đổi đơn vị
    chức năng Lưu ý 3)
    K ● - ● 2 đầu ra
    R - ●Lưu ý 2) ● A Công tắc áp suất chân không 0~-101 ● - ●
    Lưu ý 1) Đặt van ngắt hoặc van nạp khí ở giữa đường ống chân không.
    Lưu ý 2) Khi được cấp điện trong 20 ms hoặc lâu hơn, trạng thái tạo chân không được duy trì và khi van ngắt được cấp điện, chân không sẽ dừng lại.     		B ● - Không có (đơn vị SI cố định)
    C - ● ●
    ②Điện áp định mức (van cấp, van ngắt) D - O Không có (đơn vị SI cố định)
    Đánh dấu Điện áp E -100~100 ● - ●
    5 DC24V F ● - Không có (đơn vị SI cố định)
    H - ● ●
    6 DC12V J - ● Không có (đơn vị SI cố định)
    Thông số kỹ thuật không có chuyển đổi đơn vị được cố định ở kPa.
    ④Thông số kỹ thuật của phích cắm (van cấp, van ngắt, công tắc áp suất chân không ⑤ Đường chân không (V)
    Đánh dấu Van cấp ·Destruction valve used 300 mm(plug assembly) Lưu ý 4) 2m (có dây có phích cắm) cho công tắc áp suất chân không 3m (dây tích hợp) dùng trong linh kiện cảm biến áp suất Đánh dấu Cổng chân không (V)
    L ● ● 06 Ø 6
    L1 không có ● 08 Ø 8
    L2 ● không có

    ② Đường kính vòi phun ④Điện áp định mức (van cấp, van ngắt) ⑤ Công tắc áp suất chân không/cảm biến áp suất
    Đánh dấu Đường kính vòi phun Đánh dấu Điện áp Đánh dấu loại Phạm vi áp suất
    [kPa]     		Thông số kỹ thuật
    07 Ø 0.7 5 DC24V NPN PNP Có chức năng chuyển đổi đơn vị Lưu ý 4)
    10 Ø 1.0 2 đầu ra
    12 Ø 1.2 6 DC12V A Công tắc áp suất chân không 0~-101 ● - ●
    15 Ø 1.5 B ● — Không có (đơn vị SI cố định)
    C — ● ●
    D - ● Không có (đơn vị SI cố định)
    ③Kết hợp van cấp và van ngắt E -100～100 ● — ●
    Đánh dấu Van cấp Van phá hủy F ● — Không có (đơn vị SI cố định)
    NC Loại tự bảo trì NC H — ● ●
    K ● ● J — ● Không có (đơn vị SI cố định)
    R - ● Lưu ý 3) ● K Công tắc áp suất chân không with energy-saving function -100～100 ● - ●
    Lưu ý 3) Khi được cấp điện trong 20 ms hoặc lâu hơn, trạng thái tạo chân không được duy trì và khi van hủy được cấp điện, chân không sẽ dừng lại. Q ● -
    —     		Không có (đơn vị SI cố định)
    R — ● ●
    S - ● Không có (đơn vị SI cố định)
    ⑥ Thông số kỹ thuật phích cắm (van cấp, van ngắt, công tắc áp suất chân không)
    Đánh dấu Van cấp, rupture valve used 300 mm (plug assembly) Lưu ý 5) 2m (có dây có phích cắm) dùng cho công tắc áp suất chân không ⑦Cổng chân không (V)
    L ● ● Đánh dấu Cổng chân không (V)
    L1 không có ● 06 Ø 6
    L2 ● không có 08 Ø 8

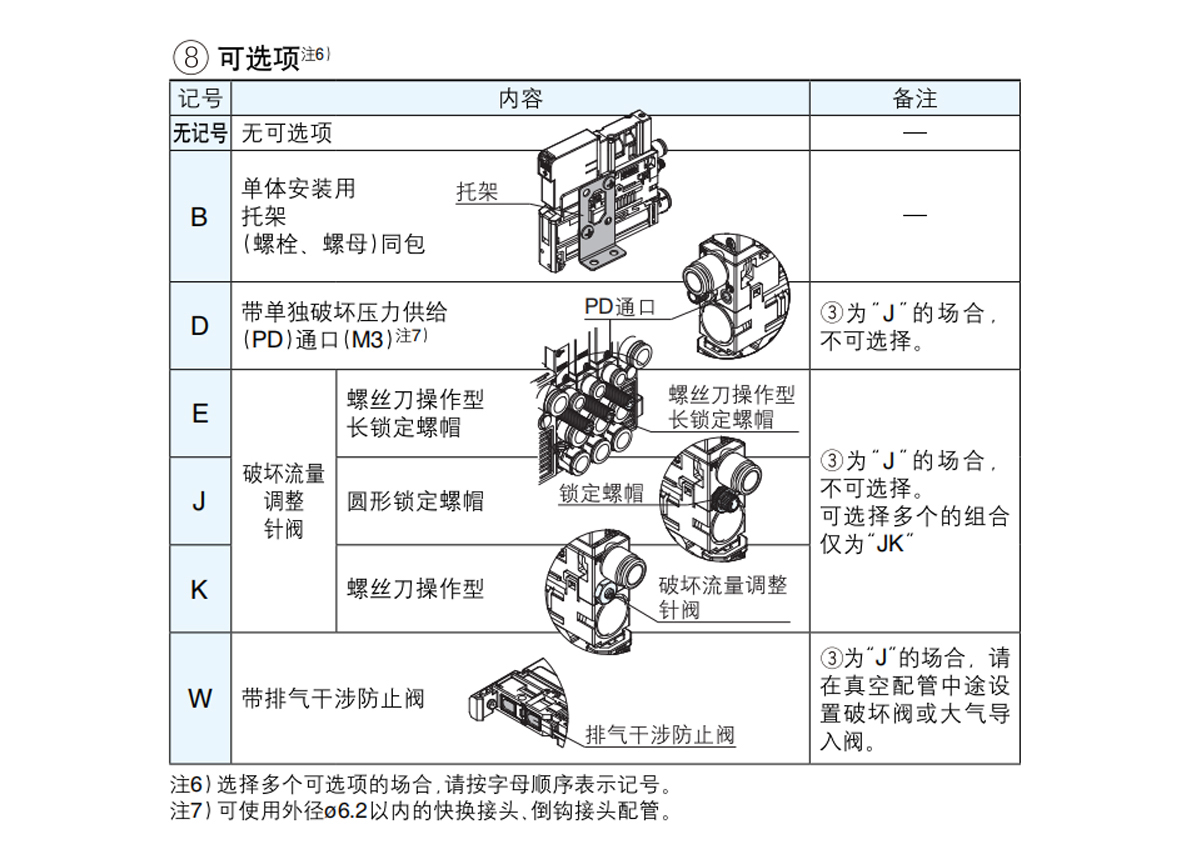

    W Với chức năng tiết kiệm năng lượng Được sử dụng trong công tắc áp suất chân không

  • Mở kiểu chữ V A C Kiểu kết nối PV B
    Thứ nguyên số liệu 06 Ø6 8.25 4 Thứ nguyên số liệu 06 06 9.7
    08 08 11.4 6
    kích thước hoàng gia 07 01/4" 9.7 4.76 kích thước hoàng gia 07 01/4" 12.3
    09 16/05" 11.4 6

    Mở kiểu chữ V A C Kiểu kết nối PV B
    Thứ nguyên số liệu 06 06 8.25 4 Thứ nguyên số liệu 06 Ø6 9.7
    08 08 11.4 6
    kích thước hoàng gia 07 01/4" 9.7 4.76 kích thước hoàng gia 07 01/4" 12.3
    09 Ø5/16" 11.4 6

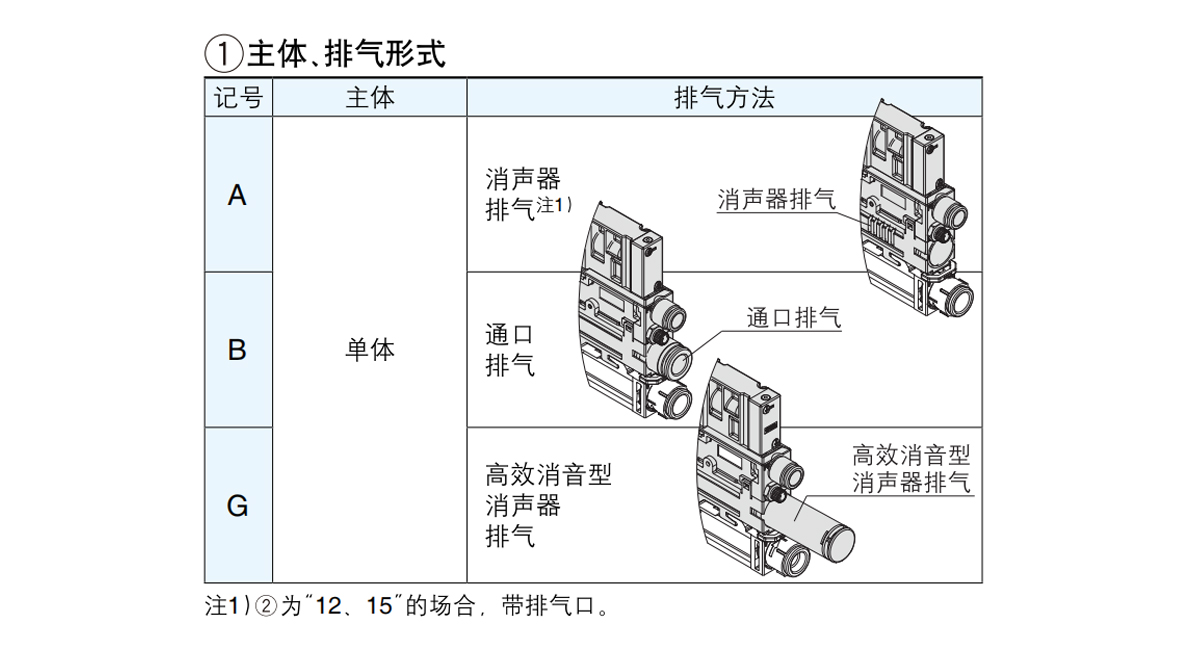

    Hệ thống Bơm chân không
    Loại chính Đơn vị duy nhất
    Phương pháp xả Không có bộ phận giảm thanh
    Ví dụ về cách sử dụng, mục đích, v.v. của thông số kỹ thuật này Mức độ chân không -
    Xả -
    Áp lực phá vỡ Áp suất tương tự như PS

    Hệ thống Máy tạo chân không
    Loại chính Đơn vị duy nhất
    Phương pháp xả ống xả giảm thanh
    Ví dụ về cách sử dụng, mục đích, v.v. của thông số kỹ thuật này Mức độ chân không -
    Xả Khí thải trong môi trường hoạt động
    Áp lực phá vỡ Tương tự như áp suất PV

    Hệ thống Máy tạo chân không
    Loại chính Đơn vị duy nhất
    Phương pháp xả Ống xả mở
    Ví dụ về cách sử dụng, mục đích, v.v. của thông số kỹ thuật này Mức độ chân không -
    Xả Yêu cầu ống xả riêng sau khi đi ống
    Áp lực phá vỡ Tương tự như áp suất PV

    Hệ thống Máy tạo chân không
    Loại chính Đơn vị duy nhất
    Phương pháp xả Ống xả giảm thanh giảm tiếng ồn cao
    Ví dụ về cách sử dụng, mục đích, v.v. của thông số kỹ thuật này Mức độ chân không -
    Xả Khí thải trong môi trường hoạt động
    Áp lực phá vỡ Tương tự như áp suất PV
