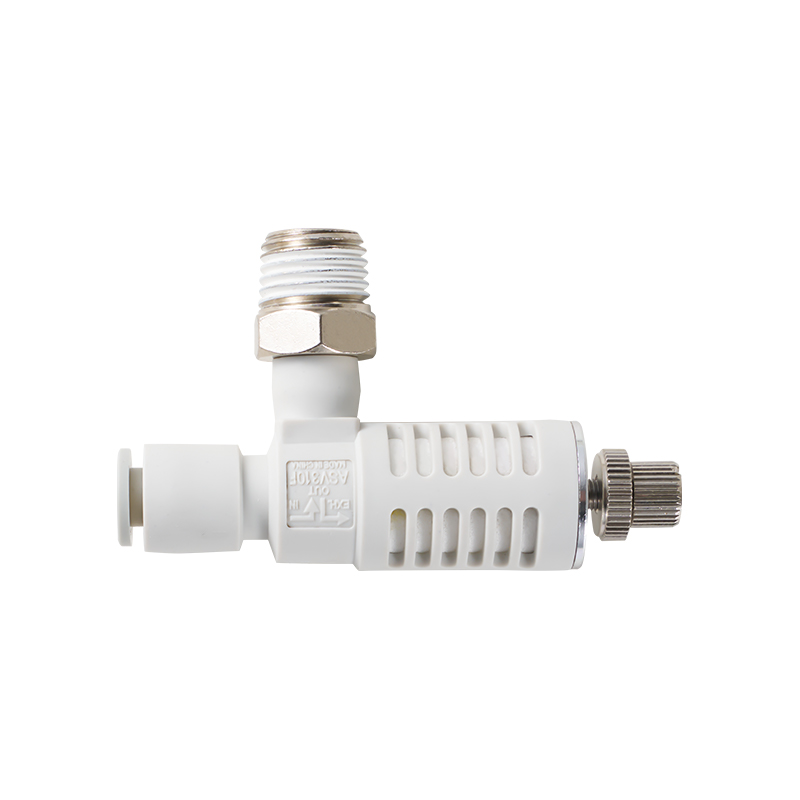

Van xả nhanh dòng ASV
  • Van xả nhanh dòng ASV
Van điều khiển dòng chảy/Van kiểm tra

Van xả nhanh dòng ASV

Van xả nhanh dòng ASV là loại van đặc biệt dùng để đẩy nhanh quá trình xả của bộ truyền động trong hệ thống khí nén. Nó rút ngắn thời gian phản hồi thiết lập lại của xi lanh hoặc bộ phận khí nén bằng cách tối ưu hóa đường xả và cải thiện hiệu suất động của hệ thống.

Tính năng cốt lõi
Tối ưu hóa đường xả

Thiết lập kênh điện trở thấp trực tiếp vào khí quyển để đảm bảo giảm áp suất không bị cản trở của khí trong khoang bên trong của bộ truyền động và loại bỏ độ trễ hành động do áp suất ngược gây ra.


Thiết kế chức năng tích hợp

Thân van đơn tích hợp chức năng kép là phân phối chênh lệch áp suất nạp và xả nhanh mà không cần các mạch điều khiển phức tạp bên ngoài, giúp đơn giản hóa cấu trúc hệ thống.


Khả năng thích ứng điều kiện làm việc

Cấu trúc cân bằng động bên trong thích ứng với sự dao động của áp suất không khí và duy trì các đặc tính khí thải ổn định trong điều kiện khởi động-dừng hoặc thay đổi tải thường xuyên.


Cải thiện hiệu quả hệ thống

Bằng cách rút ngắn chu trình xả và giảm thời gian không tải của thiết bị, tốc độ chu trình và hiệu quả sử dụng năng lượng của thiết bị khí nén được cải thiện gián tiếp.


Cơ chế giảm thiểu lỗi

Tự động chuyển sang chế độ xả khi nguồn cung cấp không khí bị gián đoạn để tránh sự dịch chuyển không thể kiểm soát của bộ truyền động do áp suất dư.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Van kiểm tra dòng AK
SAU：Van điều khiển tốc độ dòng ASP với van kiểm tra vận hành thí điểm
  • người mẫu ASV120F ASV220F ASV310F ·410F ASV510F
    Chất lỏng được sử dụng không khí
    Đảm bảo khả năng chịu áp lực 1,5MPa
    Áp suất vận hành tối đa 1MPa
    Áp suất vận hành tối thiểu 0,1MPa
    Nhiệt độ môi trường và nhiệt độ chất lỏng -5 đến 60°C (nhưng không đông lạnh)
    Lưu ý 1 Vật liệu ống phù hợp Nylon, nylon mềm, polyurethane
    Tùy chọn Đai ốc khóa tròn Với tấm chắn nước, đai ốc khóa tròn
    Lưu ý 1) Chú ý đến áp suất vận hành tối đa của nylon mềm và polyurethane.

    Tích hợp van xả nhanh và van tiết lưu. Có thể được sử dụng để truyền động xi lanh tốc độ cao.
    ●Gấp khoảng 2 lần diện tích mặt cắt hiệu dụng (so với van điều khiển tốc độ)
    Model tương ứng: ASV310F, 410F, 510F
    ● Được trang bị bộ giảm thanh và đầu nối thay đổi nhanh
    ● Thân van bằng nhựa chống cháy đạt tiêu chuẩn (thông số kỹ thuật UL V-0)
    Model tương ứng: ASV310F, 410F, 510F
    ● Tất cả các bộ phận bằng đồng thau đều được mạ niken điện phân

  • người mẫu Đường kính tiếp quản Thích hợp cho đường kính ngoài của ống (mm) Dòng vận tốc âm thanh dm³/(s ·bar) Tỷ lệ áp suất tới hạn
    4 6 8 10 12 5132” 1/4" 16/5" 3/8" 1/2" N-OUT NGOÀI EXH VÀO VÀO NGOÀI EXH.
    ASV120F-M3 M3×0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

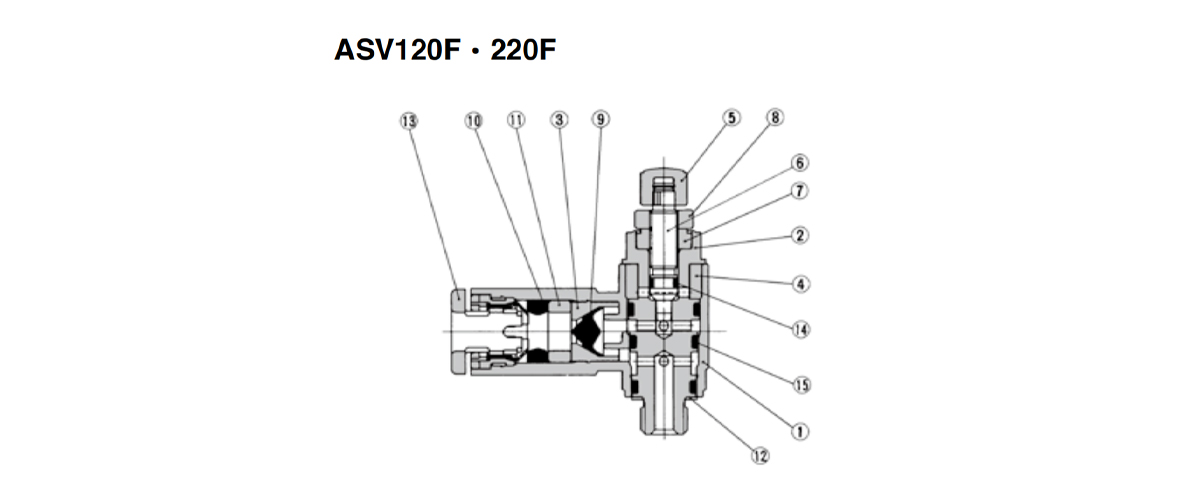

  • Bộ phận cấu thành
    Số Tên một phần Chất liệu Lưu ý
    1 Thân van A PBT
    2 Thân van B Đồng thau Lưu ý 1) Mạ niken điện phân
    3 Vòng đệm van đồng thau Mạ niken điện phân
    4 Vật liệu cách âm bọt biển PVA
    5 tay quay PBT Loại M3: Mạ niken điện phân bằng đồng thau
    6 Van kim đồng thau Mạ niken điện phân
    7 Van kim guide seat đồng thau Mạ niken điện phân
    8 Đai ốc khóa Thép Lưu ý 3) Kẽm cromat Lưu ý 2)
    9 lõi van HNBR
    10 Miếng niêm phong NBR
    11 Vòng tách POM
    12 Tấm đệm kín Thép không gỉ/NBR Loại M3 là PVC
    13 Tay áo phát hành -
    14 Vòng chữ O NBR
    15 Vòng chữ O NBR
    Lưu ý 1) M3 type is made of stainless steel.
    Lưu ý 2) Round lock nuts are electroplated with nickel.
    Lưu ý 3) Round lock nuts are made of brass.

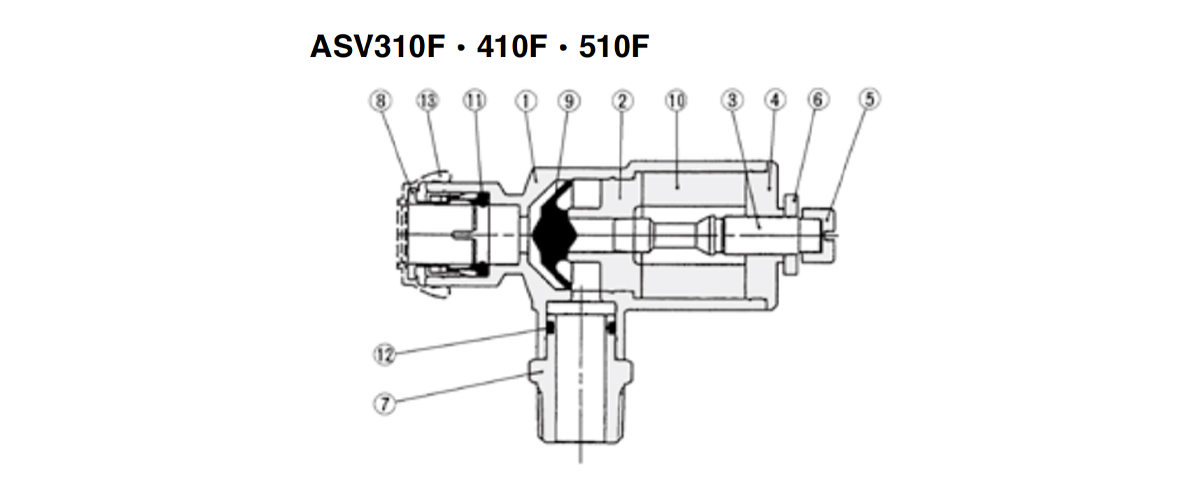

    Bộ phận cấu thành
    Số Tên một phần Chất liệu Lưu ý
    1 Thân van A PBT UL94V-0
    2 Vòng đệm van Hợp kim nhôm Xử lý bằng cromat
    3 Van kim Hợp kim nhôm Mạ niken điện phân
    4 Van kim guide seat Hợp kim nhôm Mạ niken điện phân
    5 tay quay đồng thau Mạ niken điện phân
    6 Đai ốc khóa Thép Lưu ý 2) Kẽm cromat Lưu ý 1)
    7 Khớp ép vừa khít đồng thau Mạ niken điện phân
    8 Tay áo phát hành -
    9 lõi van Cao su polyurethane
    10 Vật liệu giảm tiếng ồn bọt biển PVA
    11 Miếng niêm phong NBR
    12 Vòng chữ O NBR
    13 Bìa CR chống cháy UL94V-0
    Lưu ý 1) Round lock nuts are electroplated with nickel.
    Lưu ý 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

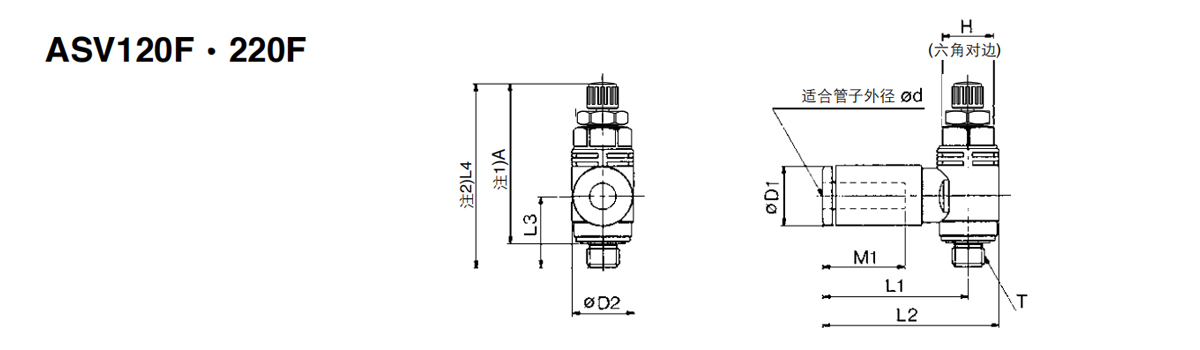

    Thứ nguyên số liệu
    người mẫu Thích hợp cho đường kính ngoài của ống d T H D1 D2 L1 L2 L3 L4 ※A M1 chất lượng
    g
    Tối đa. Tối thiểu. Tối đa. Tối thiểu.
    ASV120F-M3-04 4 M3×0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Lưu ý 1) Reference dimensions after screwing in M thread
    Lưu ý 2) L4 is the reference dimension.

    kích thước hoàng gia
    người mẫu Thích hợp cho đường kính ngoài của ống d T H D1 D2 L1 L2 L3 L4 ※A M1 chất lượng
    g
    Tối đa. Tối thiểu. Tối đa. Tối thiểu.
    ASV220F-U10/32-03 32/5" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Lưu ý 1) Reference dimensions after screwing in U10/32 thread.
    Lưu ý 2) L4 is the reference dimension.

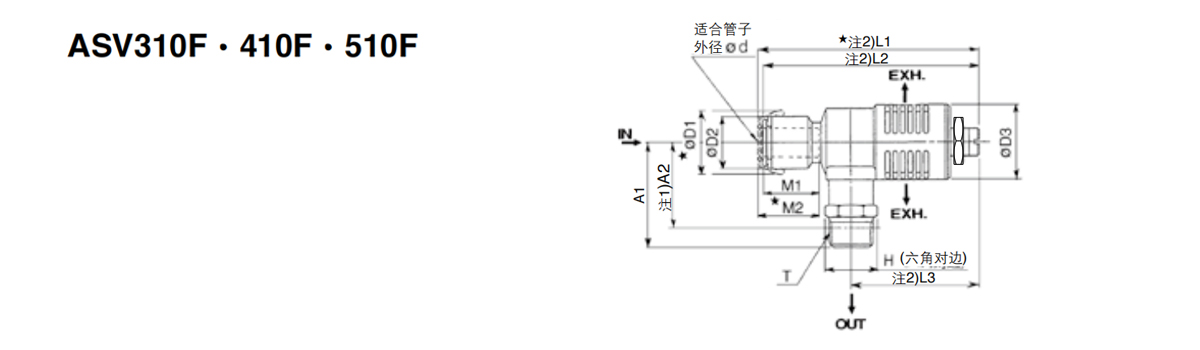

    Thứ nguyên số liệu
    người mẫu Thích hợp cho đường kính ngoài của ống d T H □D1 D2 D3 □L1 L2 L3 Lưu ý 2)
    A1     		A2 M1 ★M2 chất lượng
    g
    Tối đa. Tối thiểu. Tối đa. Tối thiểu. Tối đa. Tối thiểu.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Kích thước có nắp đậy.
    Lưu ý 1) Reference dimensions after screwing in R thread.
    Lưu ý 2) L1, L2, and L3 are reference dimensions.

    kích thước hoàng gia
    người mẫu Thích hợp cho đường kính ngoài của ống d T H ★D1 D2 D3 ★L1 L2 L3 Lưu ý 2)
    A1     		Lưu ý 1)
    A2     		M1 ★M2 chất lượng
    g
    Tối đa. Tối thiểu. Tối đa. Tối thiểu. Tối đa. Tối thiểu.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 16/5" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 16/5" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 16/5" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 16/3" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 16/5" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 16/3" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 16/5" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 16/3" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 16/3" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 16/3" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 16/3" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Kích thước có nắp đậy.
    Lưu ý 1) Reference dimensions after NPT thread is screwed in.
    Lưu ý 2) L1, L2, and L3 are reference dimensions.
