Xi lanh gắn tự do dòng CU/CUK Nhà cung cấp

Trang chủ / Sản phẩm / Xi lanh khí / Xi lanh gắn miễn phí / Xi lanh gắn tự do dòng CU/CUK

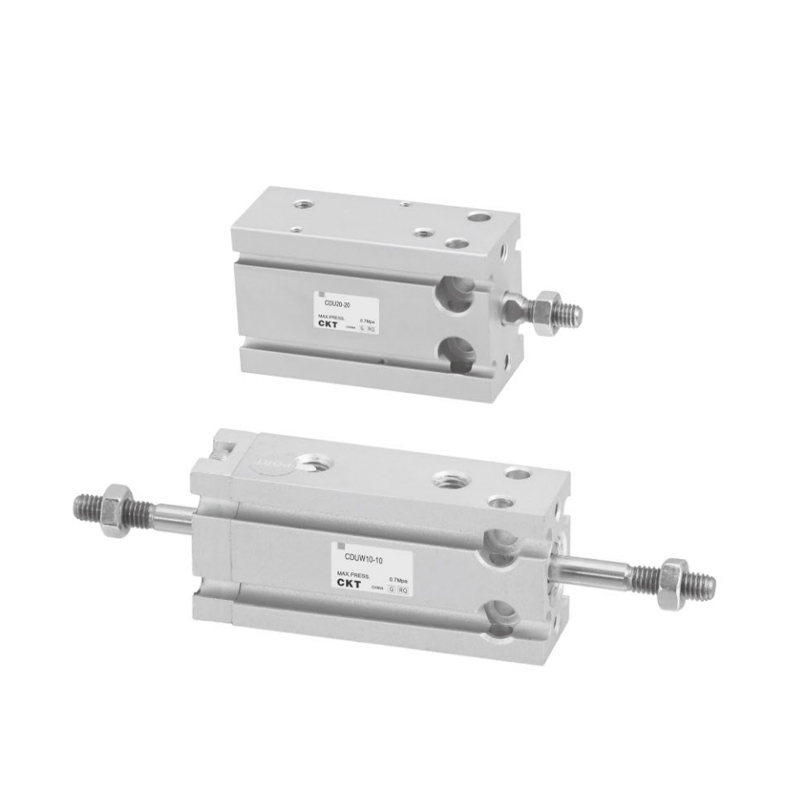

Xi lanh gắn tự do dòng CU/CUK
  • Xi lanh gắn tự do dòng CU/CUK
Xi lanh gắn miễn phí

Xi lanh gắn tự do dòng CU/CUK

Xi lanh gắn tự do dòng CU/CUK là xi lanh gắn tự do theo mô-đun đạt được sự tích hợp cơ học rất linh hoạt thông qua tối ưu hóa cấu trúc. Thiết kế của nó tập trung vào việc đơn giản hóa quá trình cài đặt và thích ứng với nhiều điều kiện làm việc, đồng thời phù hợp với các yêu cầu điều khiển chuyển động chính xác trong các tình huống tải động.

Tính năng cốt lõi
▸ Tự do về cấu trúc: Thân máy cung cấp các giao diện cố định đa trục, hỗ trợ các tư thế lắp đặt không chuẩn và loại bỏ các thành phần bộ điều hợp;

▸ Cấu trúc nhẹ và nhỏ gọn: Thiết kế thân máy có quán tính thấp giúp giảm đáng kể tải hệ thống và tối ưu hóa việc sử dụng không gian;

▸ Nhiều tùy chọn thông số kỹ thuật: Bao gồm nhiều loại đường kính xi lanh và tổ hợp hành trình, thích ứng với các tình huống tải trọng và chuyển vị khác nhau;

▸ Hướng dẫn có độ ổn định cao: Cấu trúc dẫn hướng thanh piston được mài chính xác một mảnh để đạt được hoạt động ổn định và lâu dài không dầu;

▸ Tích hợp hệ thống cảm biến: Thiết kế bao bì nhúng của công tắc ghép từ giúp loại bỏ nguy cơ nhiễu từ bên ngoài và tích hợp phản hồi định vị.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh lắp đặt miễn phí nhỏ dòng CUJB
SAU：Không có bài viết sau
  • Kích thước lỗ khoan(mm) 6 10 16 20 25 32
    chất lỏng không khí
    hành động diễn xuất kép
    Tác động đơn: Trở lại mùa xuân / mở rộng
    Áp suất vận hành tối đa 0,7MPa
    Tối thiểu.
    Vận hành
    Áp lực
    (MPa)     		Đôi
    diễn xuất     		Cực đơn 0.12 0.06 0.05
    Đôi rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Loại thanh đôi không quay 0.18 0.13 0.11
    Độc thân
    diễn xuất     		Tiêu chuẩn 0.2 0.15 0.13
    Thanh không quay 0.23 0.18 0.16
    Nhiệt độ môi trường và chất lỏng Có công tắc tự động: -10~60oC, Không có công tắc tự động: -10 ~ 70oC
    Đệm Cản trước cao su cả hai đầu
    Tốc độ pít-tông 50~500 mm/giây
    Dung sai chiều dài hành trình (mm) 1
    Bôi trơn Không bắt buộc
    gắn kết Gắn miễn phí (một số khe gắn)
    Thanh không quay Độ chính xác ±0,8° ±0,5°
    Kích thước cổng M5×0,8 45665
    *Nếu cần tra dầu, vui lòng sử dụng Dầu tuabin số 1 ISOVG32.

  • StrokelAuto Switch Model
    lỗ khoan
    kích thước
    (mm)     		Hành trình tiêu chuẩn (mm) Hành trình dài
    (diễn xuất kép)
    *Mô hình tự động chuyển đổi
    (gắn trực tiếp)
    Diễn xuất kép Diễn xuất đơn lẻ
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                    .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Đánh dấu chiều dài dây: Không đánh dấu - 0,5 m, L - 3 m, Z - 5 m Ví dụ: M9N, M9NL

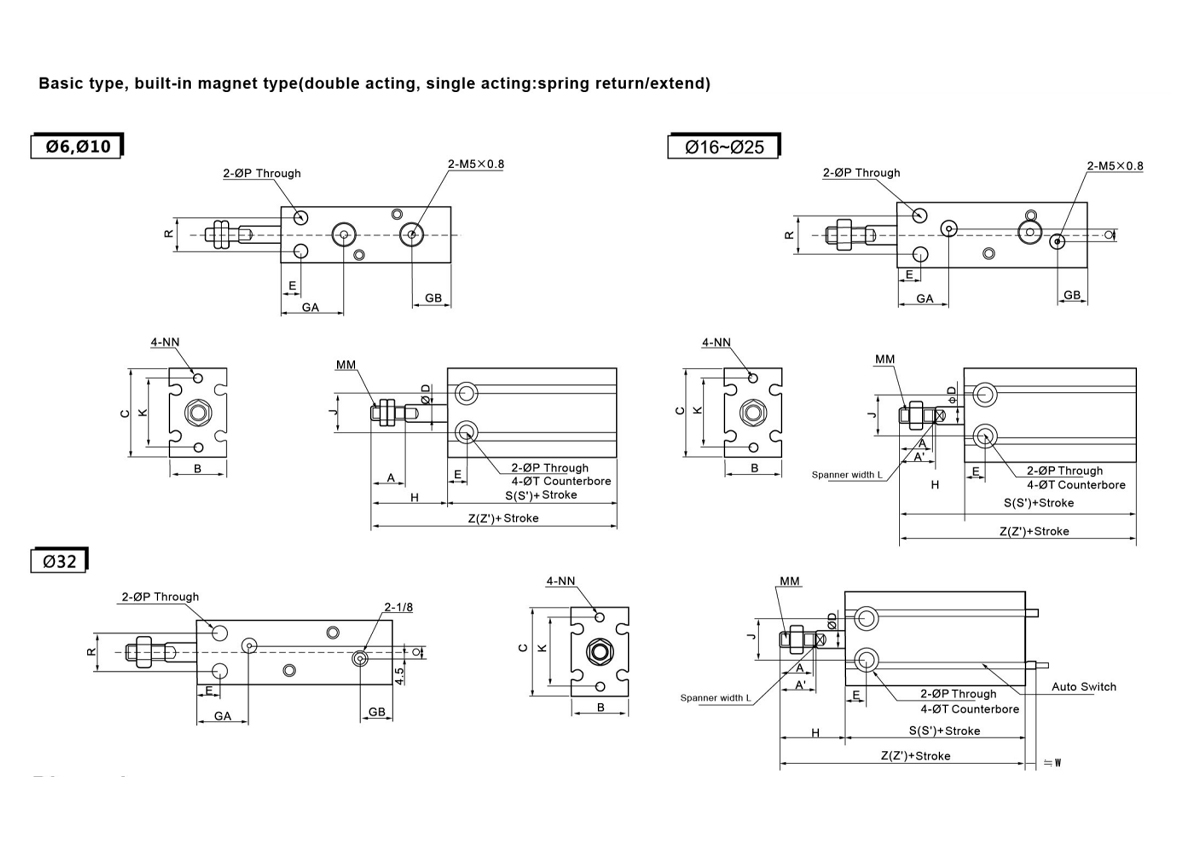

  • Kích thước
    người mẫu A A' B C ØD E GA GB J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0,5 M3×0,5
    Deep5     		3.2 - 7 6deep4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0,7 M3×0,5 Deep5 3.2 - 9 6sâu5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0,8 M4×0,7 Deep6 4.5 4 12 7.6sâu6.5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1.0 M5×0,8 Deep8 5.5 9 16 9.3sâu8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1,25 M5×0,8Deep8 5.5 9 20 9.3sâu9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1,25 M6×1.0Sâu9 6.6 13.5 24 11sâu11.5
    Kích thước tác động kép
    người mẫu H Loại cơ bản Nam châm tích hợp
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    Kích thước diễn xuất đơn lẻ (Spring Return)
    người mẫu H Loại cơ bản Nam châm tích hợp
    S Z W S' Z'
    thứ 5 ngày 10 ngày 15 thứ 5 ngày 10 ngày 15 thứ 5 ngày 10 ngày 15 thứ 5 ngày 10 ngày 15
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Kích thước diễn xuất đơn (Mở rộng mùa xuân)
    người mẫu H Loại cơ bản Nam châm tích hợp
    S Z W S' Z'
    thứ 5 ngày 10 ngày 15 thứ 5 ngày 10 ngày 15 thứ 5 ngày 10 ngày 15 thứ 5 ngày 10 ngày 15 thứ 5 ngày 10 ngày 15
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

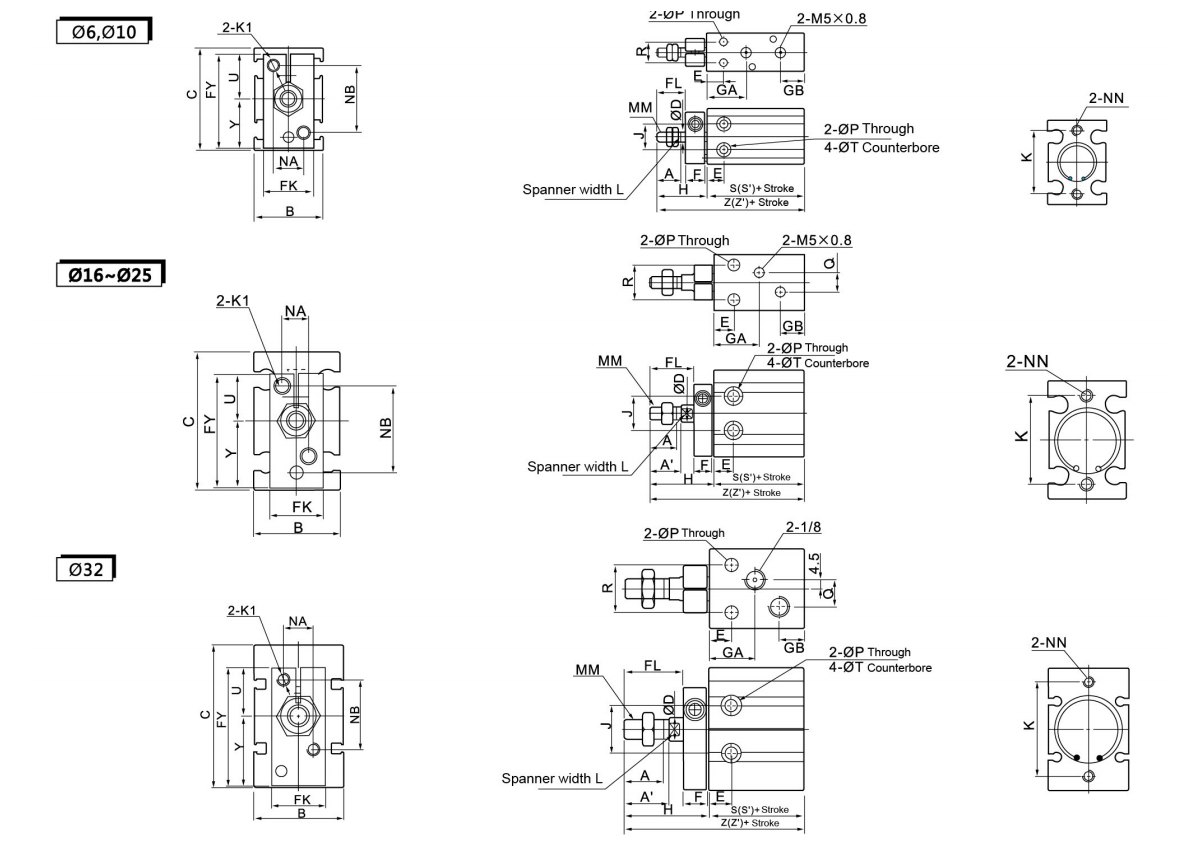

    Kích thước
    người mẫu A A' B C ØD E F FL FK năm tài chính GA GB H J K L MM NA NB NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0,5 6 14 M3×0,5deep5 3.4 - 7 6deep4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0,7 7 15 M3×0,5deep5 3.4 - 9 6sâu5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0,8 6 18 M4×0,7deep6 4.5 4 12 7.6sâu6.5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1.0 8 20 M5×0,8deep8 5.5 9 16 9.3sâu8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1,25 10 28 M5×0,8deep8 5.5 9 20 9.3sâu9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1,25 12 32 M6×1.0sâu9 6.6 13.5 24 11sâu11.5 21 30.5 M5
    Kích thước tác động kép
    người mẫu H Không có Tự động
    Chuyển đổi     		Tích hợp sẵn
    Công tắc nam châm
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    Kích thước diễn xuất đơn lẻ (Spring Return)
    người mẫu H Không có Tự động chuyển đổi Nam châm tích hợp Switch
    S Z W S Z'
    thứ 5 ngày 10 ngày 15 thứ 5 ngày 10 ngày 15 thứ 5 ngày 10 ngày 15 thứ 5 ngày 10 ngày 15
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Kích thước diễn xuất đơn (Mở rộng mùa xuân)
    người mẫu H ØT U Y Không có Tự động Switch Nam châm tích hợp Switch
    S Z W S' Z'
    thứ 5 ngày 10 ngày 15 thứ 5 ngày 10 ngày 15 thứ 5 ngày 10 ngày 15 thứ 5 ngày 10 ngày 15 thứ 5 ngày 10 ngày 15
    C-C□ UK6-□T 23 28 33 6Sâu4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6Sâu5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6Sâu6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9,5Sâu8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9,5Sâu9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11Sâu11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
