1. Xoay đảo chiều nhẹ, cảm giác tay tốt, định vị chính xác;
2. Diện tích dòng chảy hiệu quả lớn, tổn thất áp suất nhỏ;
3. Có sẵn hai kiểu lắp đặt: lắp đặt bảng điều khiển và phía dưới, lắp đặt bảng điều khiển bằng đai ốc gắn.
| Thông số tiêu chuẩn | ||||||

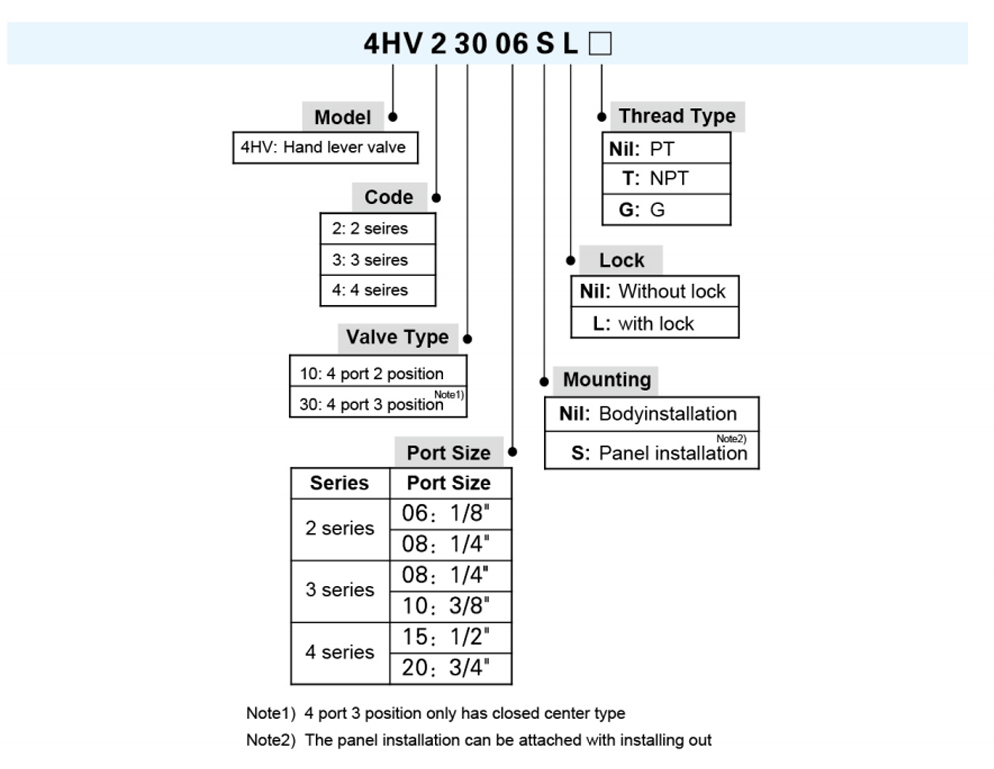

| người mẫu | 4HV2□□ -06(L) | 4HV2□□ -08(L) | 4HV3□□ -08(L) | 4HV3□□ -10(L) | 4HV4□□ -15(L) | 4HV4□□ -20(L) |
| chất lỏng | Không khí (được lọc bằng phần tử lọc 40μm) | |||||
| hành động | Loại tác động trực tiếp điều khiển bằng tay | |||||
| Kích thước cổng | PT1/8 | PT1/4 | PT1/4 | PT3/8 | PT1/2 | PT3/4 |
| Diện tích mặt cắt hiệu quả | 14,0mm2 (Cv=0,78) | 16,0mm2 (Cv=0,89) | 30,0mm2 (Cv=1,67) | 33,0 mm 2 (Cv=1,83) | 88,0mm2 (Cv=4,89) | 95,0mm2 (Cv=5,27) |
| Vị trí | 4 cổng 2 vị trí, 4 cổng 3 vị trí | |||||
| Bôi trơn | Không bắt buộc | |||||
| Phạm vi áp suất vận hành | 0~1.0MPa(0~145psi) | |||||
| Bằng chứng áp lực | 1,5MPa(215psi) | |||||
| Nhiệt độ hoạt động | -20 ~ 70oC | |||||
| Góc hoạt động | 90°(45°nếu 4 cổng 3 vị trí) | |||||

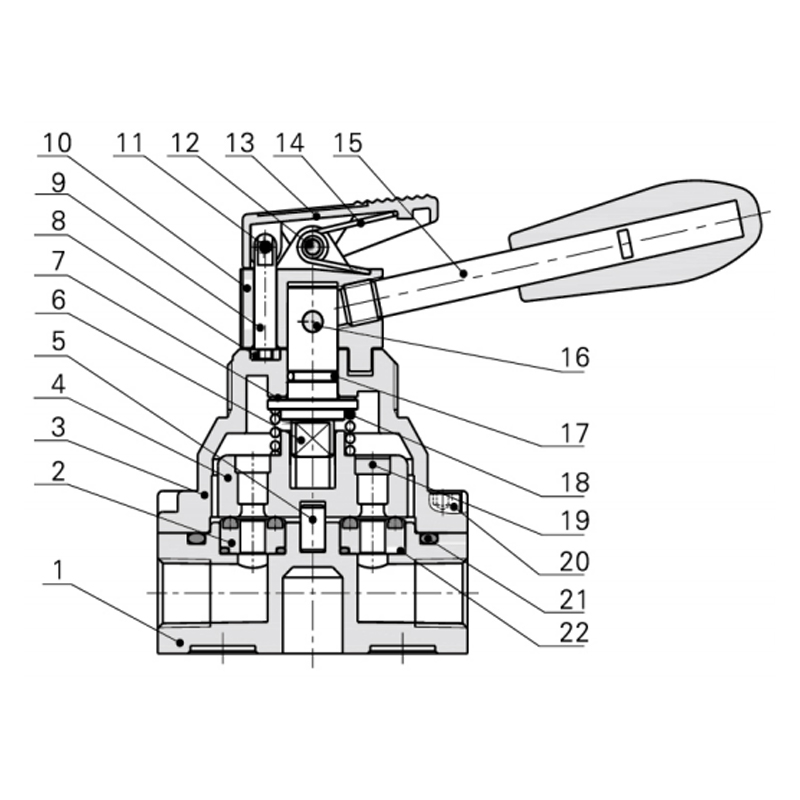

| Mục | người mẫu | Mục | người mẫu |
| 1 | Thân chính | 12 | Chân-1 |
| 2 | Cơ sở niêm phong | 13 | Bìa trước |
| 3 | Nắp van | 14 | mùa xuân |
| 4 | Cắm van | 15 | xử lý |
| 5 | Ghim cột | 16 | Chân-2 |
| 6 | trục | 17 | trục O Ring |
| 7 | Máy giặt | 18 | mùa xuân |
| 8 | Tấm cố định | 19 | Tấm sắt |
| 9 | Khóa chốt | 20 | Vít cố định |
| 10 | Nắp van | 21 | Thân chính O-ring |
| 11 | mùa xuân Pin | 22 | Cơ sở niêm phong O-ring |

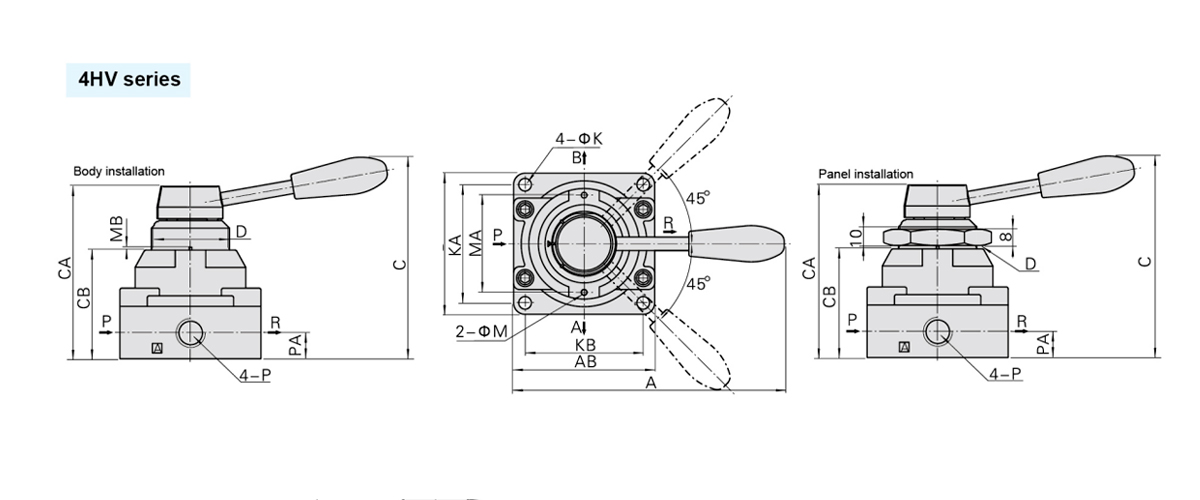

| người mẫu /Symbol | A | AB | B | C | CA | CB | D | K | KA | KB | M | MA | MB | P | PA |
| 4HV2□□-06 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/8 | 11.5 |
| 4HV2□□-08 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/4 | 11.5 |
| 4HV3□□-08 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT1/4 | 13.5 |
| 4HV3□□-10 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT1/2 | 18 |
| 4HV4□□-20 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT3/4 | 18 |

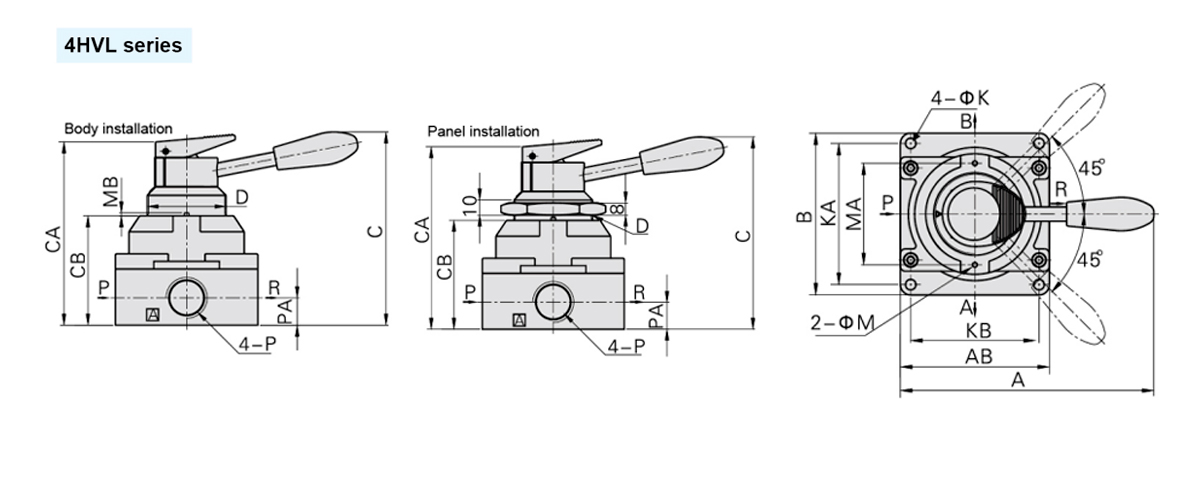

| người mẫu/Symbol | A | AB | B | C | CA | CB | D | K | KA | KB | M | MA | MB | P | PA |
| 4HV2□□-06L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/8 | 11.5 |
| 4HV2□□-08L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/4 | 11.5 |
| 4HV3□□-08L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT1/4 | 13.5 |
| 4HV3□□-10L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT1/2 | 18 |
| 4HV4□□-20L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT3/4 | 18 |
