Bộ điều chỉnh áp suất bộ lọc dòng AW Nhà cung cấp

Trang chủ / Sản phẩm / Linh kiện điều khiển áp suất khí nén / Mô-đun F.R.L. Đơn vị dòng AC / Bộ điều chỉnh áp suất bộ lọc dòng AW

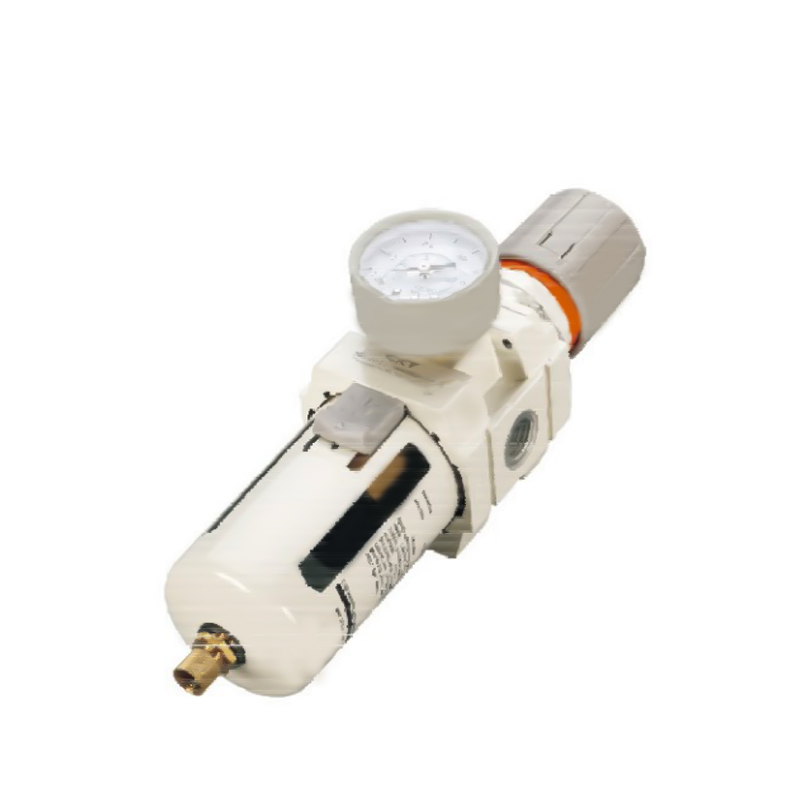

Bộ điều chỉnh áp suất bộ lọc dòng AW
  • Bộ điều chỉnh áp suất bộ lọc dòng AW
Mô-đun F.R.L. Đơn vị dòng AC

Bộ điều chỉnh áp suất bộ lọc dòng AW

Bộ điều chỉnh áp suất bộ lọc dòng AW là bộ phận xử lý nguồn không khí quan trọng trong hệ thống khí nén công nghiệp. Nó tích hợp chức năng lọc và điều chỉnh áp suất để cung cấp khí nén sạch và ổn định áp suất cho các bộ truyền động, đảm bảo độ tin cậy và hoạt động lâu dài của hệ thống.

1. Khả năng chặn tạp chất nhiều giai đoạn

Cấu trúc lọc hiệu suất cao tích hợp có thể tách sâu các hạt rắn và cặn lỏng trong nguồn không khí, giảm nguy cơ ô nhiễm đường ống.


2. Kiểm soát cân bằng động áp suất

Cơ chế điều chỉnh áp suất có đặc tính trễ thấp và phạm vi dao động áp suất đầu ra hẹp, giúp ngăn chặn hiệu quả sự trôi dạt áp suất do thay đổi tải.


3. Giao diện lắp ráp mô-đun

Thiết kế kết nối nhanh cổng tiêu chuẩn được áp dụng, tương thích với các ống dẫn khí và bố trí đường ống chính, rút ngắn đáng kể chu trình lắp đặt tại chỗ.


4. Phạm vi thông số kỹ thuật toàn kịch bản

Cung cấp các mức lưu lượng dòng 2000/3000/4000/5000 để thích ứng với điều kiện làm việc của các mạch khí nén có kích cỡ khác nhau.


5. Thích ứng đường ống phổ quát

Hỗ trợ cấu hình đường ống có đường kính chéo 1/8" đến 1" để đạt được khả năng triển khai tương thích nhanh chóng với mạng lưới cung cấp khí đốt hiện có.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Bộ lọc kết hợp dòng AC (Hai mảnh)
SAU：Dầu bôi trơn dòng AL
  • Bằng chứng áp lực 1.5Mpa{15.3kgf/cm²}
    Áp suất vận hành tối đa 1.0Mpa{10.2kgf/cm²}
    Nhiệt độ môi trường và chất lỏng 5 ~ 60oC
    Khẩu độ của bộ lọc 5μm
    Vật liệu bát Polycarbonate
    Bảo vệ bát C-AW1000~2000(Không có)       C-AW3000~5000(Có)
    Đặt Phạm vi áp suất C-AW1000:0,05~0,7Mpa(0,51~7,1kgf/cm2)
    C-AW2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm2)
    Ghi chú: 2,10,20,40,70,100μm cho tùy chọn

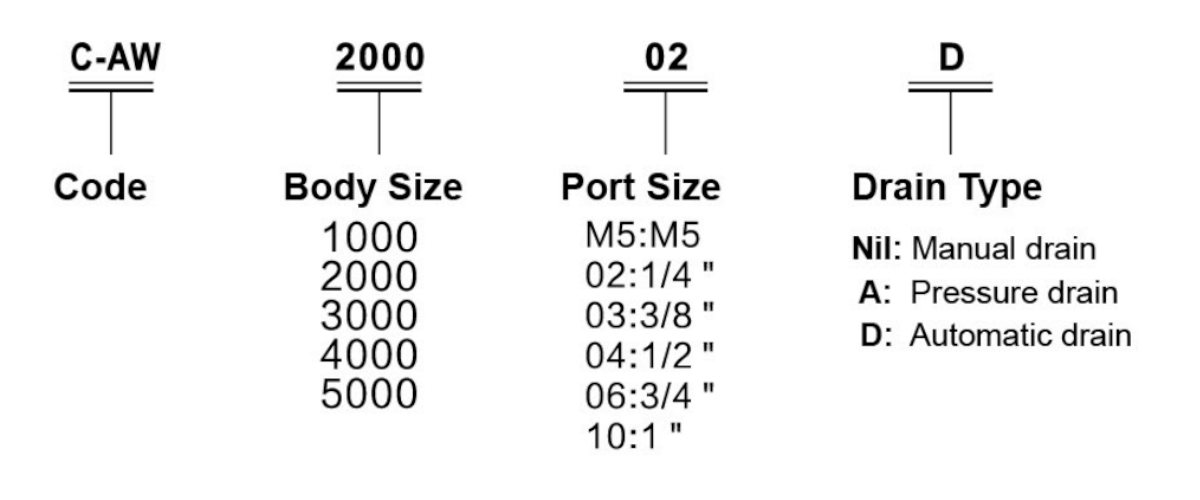

    người mẫu Đặc điểm kỹ thuật
    Luồng đánh giá Kích thước cổng
    Rc(PT)     		Đo kích thước cổng
    Rc(PT)     		cân nặng
    (Kgf)
    Xả thủ công Tự động xả nước
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 16/1 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 8/1 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 8/1 0.56
    C-AW3000-03 C-AW3000-03D 2000 8/3 8/1 0.56
    C-AW4000-03 C-AW4000-03D 4000 8/3 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Lưu ý: 1. Ống xả tự động tiêu chuẩn thường mở (N.O.). Dòng C-AW3000~4000 cũng cung cấp tùy chọn thường đóng (N.C.). Áp suất vận hành tối thiểu là: thường mở - 0,1 MPa (1 kgf/cm2), thường đóng - 0,15 MPa (1,5 kgf/cm2).
    2. Dưới áp lực cung 0,7 MPa (7,1 kgf/cm2).

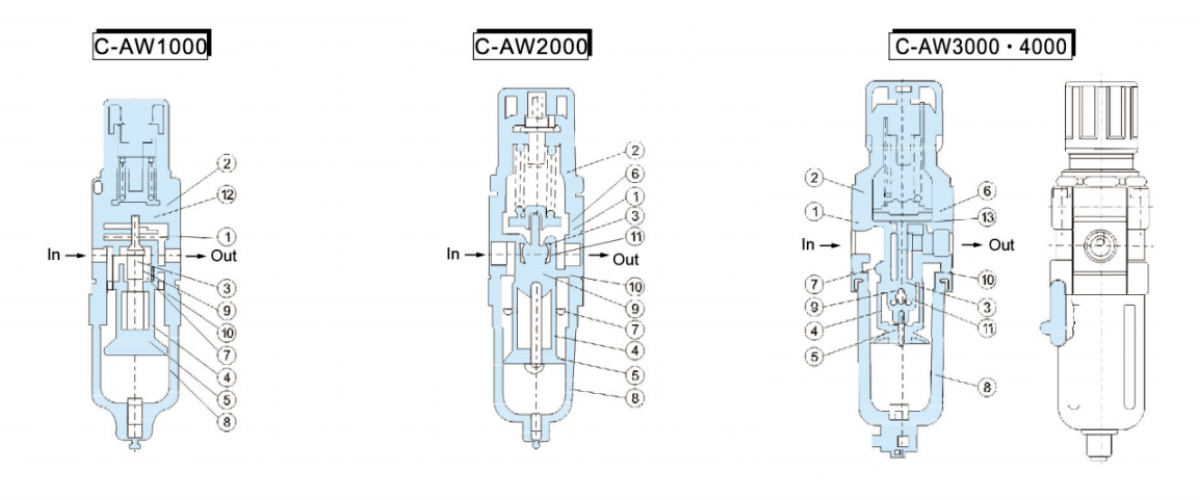

  • Thành phần chính
    Mục Tên Chất liệu Nhận xét
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Thân hình Đúc kẽm Nhôm đúc Nhôm đúc trắng
    2 nắp ca-pô Metacetaldehyde Nhôm đúc Đen

    Thành phần
    Mục Tên Chất liệu Phần  Số.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 lắp ráp van Đồng thau NBR - - - - -
    4 Phần tử lọc Nhựa - - - - -
    5 Vách ngăn ABS - - - - -
    6 Hội màng NBR - - - - -
    7 Tấm lệch hướng ABS - - - - -
    8 Hội bát Polycarbonate - - - - -
    9 Lò xo van thép không gỉ - - - - -
    10 Thân hình O-ring NBR - - - - -
    11 Vòng chữ O của van NBR - - - - -
    12 Nhẫn của tôi NBR - - - - -
    13 Vòng chữ O NBR - - - - -

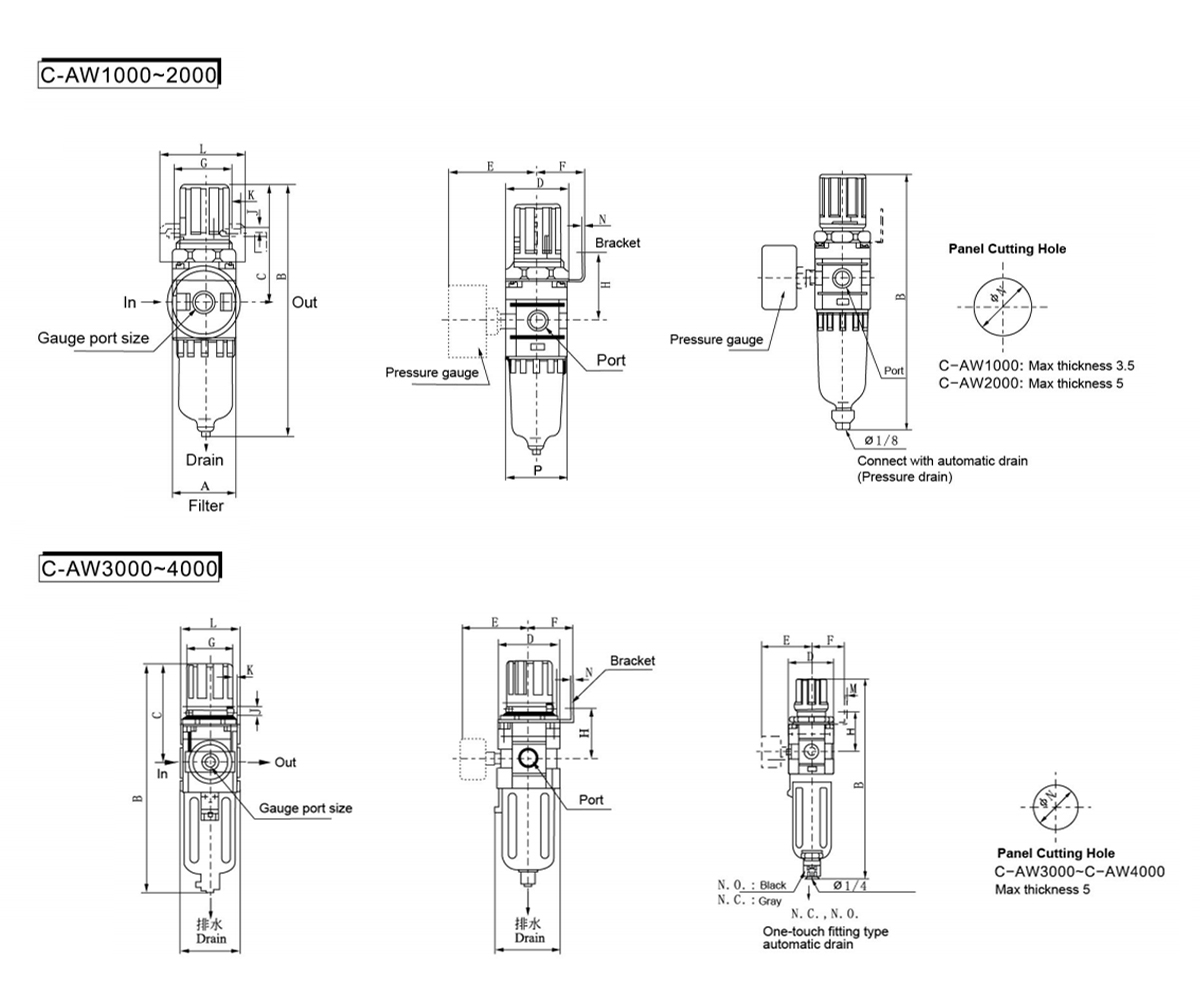

    người mẫu Cảng
    Kích thước     		A B C D E F G H J K L M N P Kết nối với
    Xả tự động
    B
    C-AW1000 M5×0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 · 3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
