Xi lanh đôi dòng TDA/TN (Ø10~Ø32) Nhà cung cấp

Trang chủ / Sản phẩm / Xi lanh khí / Xi lanh nhiều trục / Xi lanh đôi dòng TDA/TN (Ø10~Ø32)

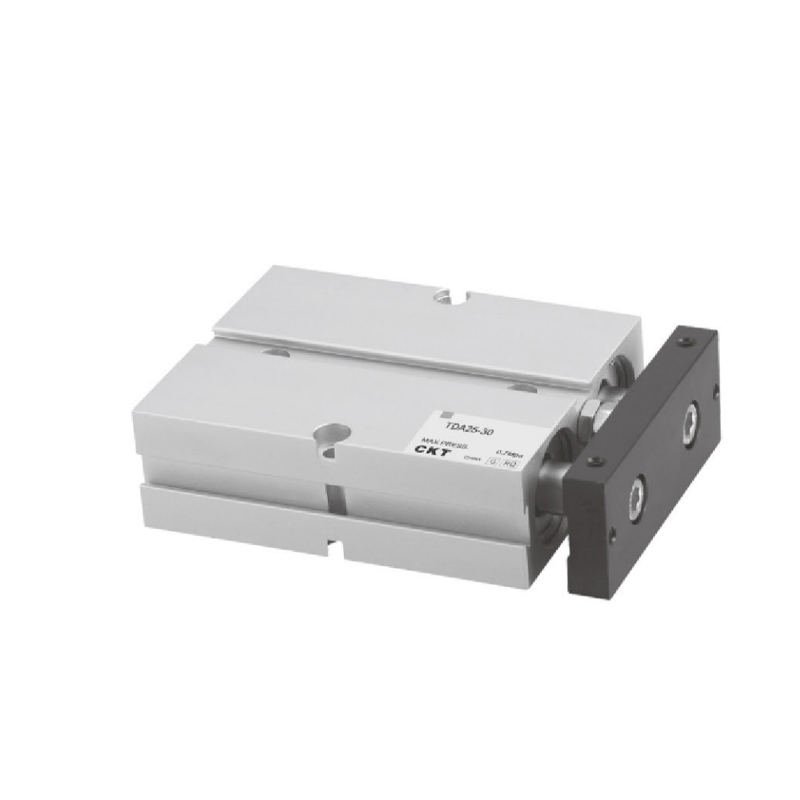

Xi lanh đôi dòng TDA/TN (Ø10~Ø32)
  • Xi lanh đôi dòng TDA/TN (Ø10~Ø32)
Xi lanh nhiều trục

Xi lanh đôi dòng TDA/TN (Ø10~Ø32)

1. Phần thân nhúng được cố định và lắp đặt để tiết kiệm không gian lắp đặt;
2. Nó có đặc tính chống uốn và chống xoắn nhất định và có thể chịu được tải trọng bên nhất định;
3. Có các lỗ lắp ở ba mặt của tấm cố định để tạo điều kiện cho việc chất tải ở nhiều vị trí;
4. Miếng đệm chống va chạm ở đầu phía trước của thân xe có thể điều chỉnh hành trình xi lanh và giảm tác động;
5. Cấu hình tiêu chuẩn của loạt xi lanh này là loại từ tính và không có tùy chọn nào không có loại từ tính.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh đôi dòng CXS (Loại cơ bản)
SAU：Không có bài viết sau
  • Đặc điểm kỹ thuật
    Kích thước lỗ khoan (mm) 10 16 20 25 32
    hành động diễn xuất kép
    chất lỏng không khí
    Phạm vi áp suất vận hành 0,1 ~ 1,0MPa (14 ~ 145psi)
    Bằng chứng áp lực 1,5MPa(215psi)
    Nhiệt độ hoạt động
    (°C)     		-20~70
    Phạm vi tốc độ hoạt động
    (mm/s)     		30~500
    Đột quỵ có thể điều chỉnh -10~0
    Dung sai chiều dài hành trình 1.00
    Đệm Cản trước
    Dung sai không quay ±0,4° ±0,3°
    Kích thước cổng M5×0,8 PT1/8
    * Độ chính xác không quay đề cập đến góc mà tấm cố định xi lanh có thể xoay khi xi lanh được rút lại hoàn toàn;
    **Có sẵn loại ren NPT và G để kết nối đường ống.
    Ngoài ra: Dòng C-TN hoàn toàn có từ tính.

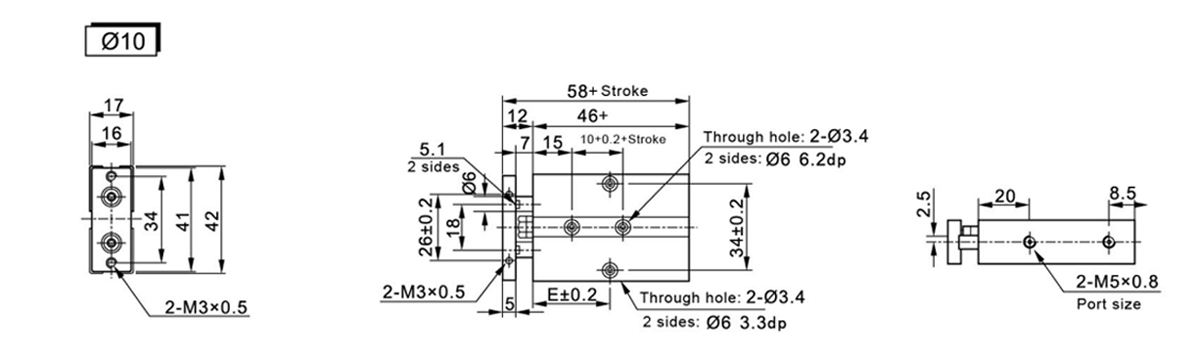

  • Ký hiệu/Nét 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

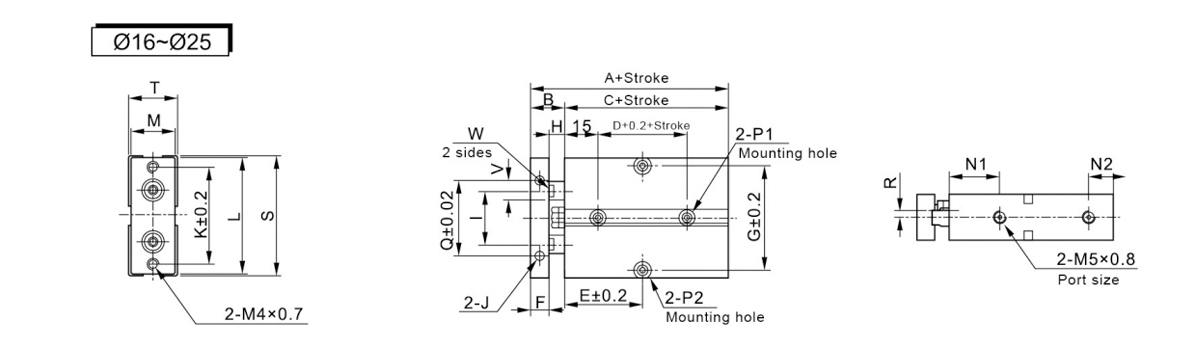

    Ký hiệu/Nét A B C D Đột quỵ< 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Ký hiệu/Nét G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0,7Độ sâu5 47 53 20 22 11 Cả hai bên: 07,5 Độ sâu 7,2mm Lỗ xuyên Ø4,5 Cả hai bên:08 Độ sâu4,5mm Lỗ xuyênØ4,5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Độ sâu5 55 61 24 25 12 Cả hai bên: 07,5 Độ sâu 7,2mm Lỗ xuyên Ø4,5 Cả hai bên:08 Độ sâu4,5mm Lỗ xuyên Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Độ sâu5 66 72 29 27 12 Cả hai bên: 07,5 Độ sâu 7,2mm Lỗ xuyên Ø4,5 Cả hai bên:08 Độ sâu4,5mm Lỗ xuyênØ4,5 56 6 73 30 12 10.1

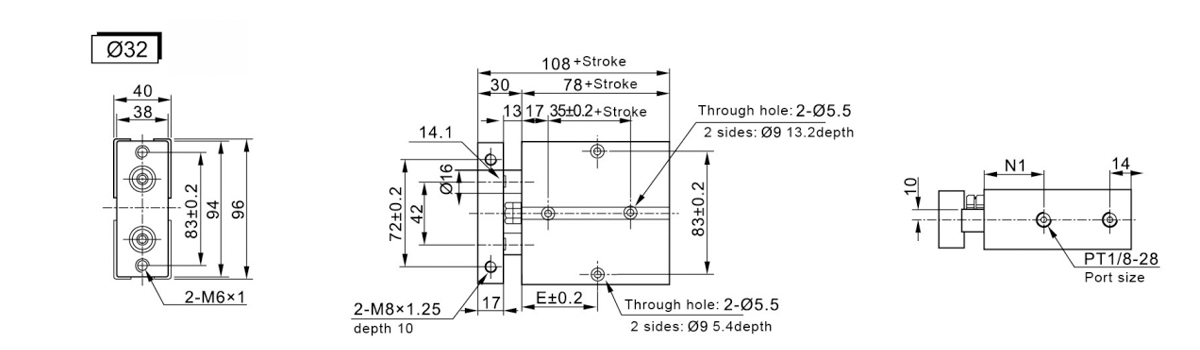

    Ký hiệu/Nét 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
