Phương pháp niêm phong kim loại.

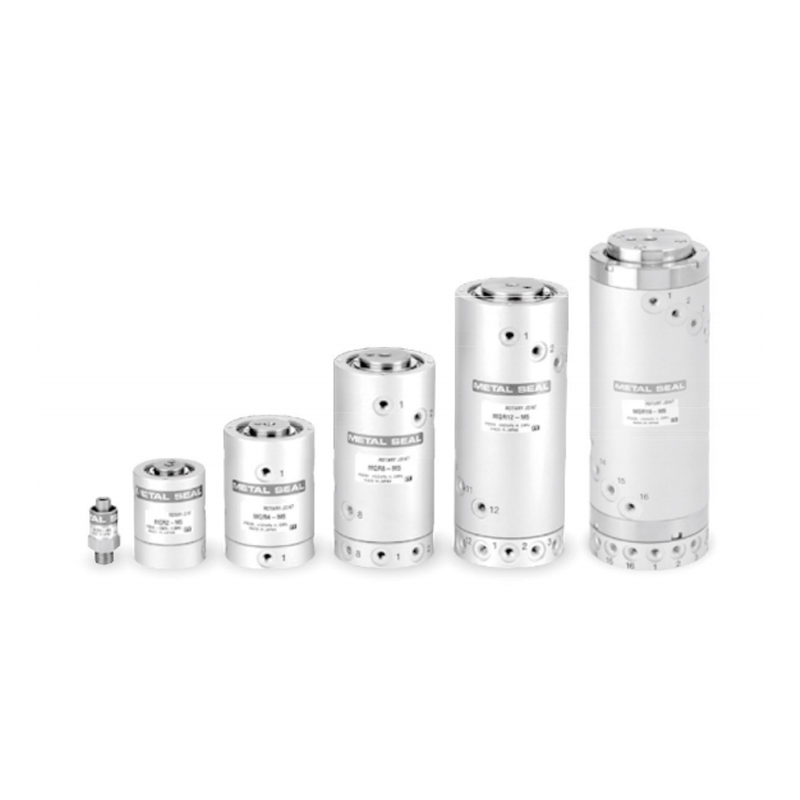

Cơ chế quay・Được sử dụng để cung cấp không khí cho các bộ phận quay và lắc lư như cánh tay robot.
| người mẫu | MQR1-M5 | MQR2-M5 | MQR4-M5 | MQR8-M5 | MQR12-M5 | MQR16-M5 | |
| Số Mạch (Số cổng) | 1 mạch | 2 mạch | 4 mạch | 8 mạch | 12 mạch | 16 mạch | |
| chất lỏng | Không khí · Khí trơ | ||||||
| Cấu trúc kín | Con dấu kim loại | ||||||
| Cấu trúc hướng dẫn | Hỗ trợ mang | Hỗ trợ mang at both ends | |||||
| Kích thước cổng | Nam R1/8 | M5×0,8 | |||||
| Nữ M5×0,8 | |||||||
| Tốc độ dòng chảy Đặc điểm | C | 0,50[dm³/(s ·bar)] | |||||
| b | 0.40 | ||||||
| CV | 0.17 | ||||||
| Bôi trơn | Không bắt buộc | ||||||
| Áp suất vận hành tối thiểu | -100kPa | ||||||
| Áp suất vận hành tối đa | 1.0MPa | ||||||
| Lưu ý 1) Môi trường xung quanh&Vận hành chất lỏng Temperature | -10 ~ 80oC | ||||||
| Lưu ý)2 Mô-men xoắn xoay khởi động tối đa | 0,003N ·m hoặc ít hơn | 0,03N ·m hoặc ít hơn | 0,05N ·m hoặc ít hơn | 0,10N ·m hoặc ít hơn | 0,20N ·m hoặc ít hơn | 0,50N ·m hoặc ít hơn | |
| Lưu ý 5) Cho phép Số vòng quay Lưu ý | 3000 phút⁻¹(r.p.m.) hoặc ít hơn Note3) | 2000 phút⁻¹(r.p.m.) hoặc ít hơn | 1500 phút⁻¹(r.p.m.) hoặc ít hơn | 900 phút⁻¹(r.p.m.) hoặc ít hơn | 600 phút⁻¹(r.p.m.) hoặc ít hơn | 200 phút⁻¹(r.p.m.) hoặc ít hơn | |
| Lưu ý 4) Tải trọng hướng tâm cho phép (Phản lực trục khớp cho phép) | 1N hoặc ít hơn | 15Không kém | 30N trở xuống | 40N trở xuống | 50N hoặc ít hơn | ||
| Tải trọng trục cho phép | |||||||
| cân nặng | 0,025kg | 0,16kg | 0,39kg | 0,76kg | 1,26kg | 2,80kg | |

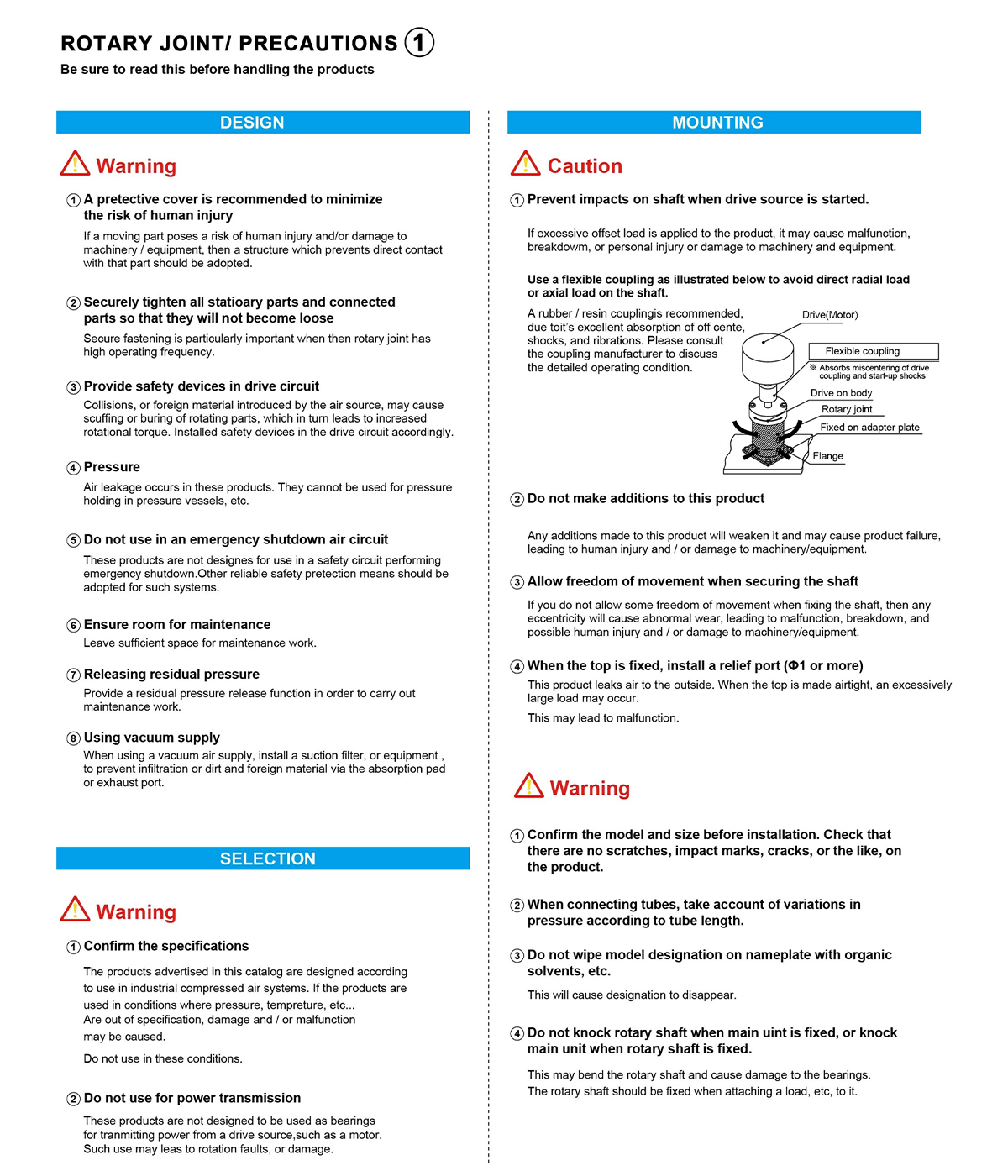

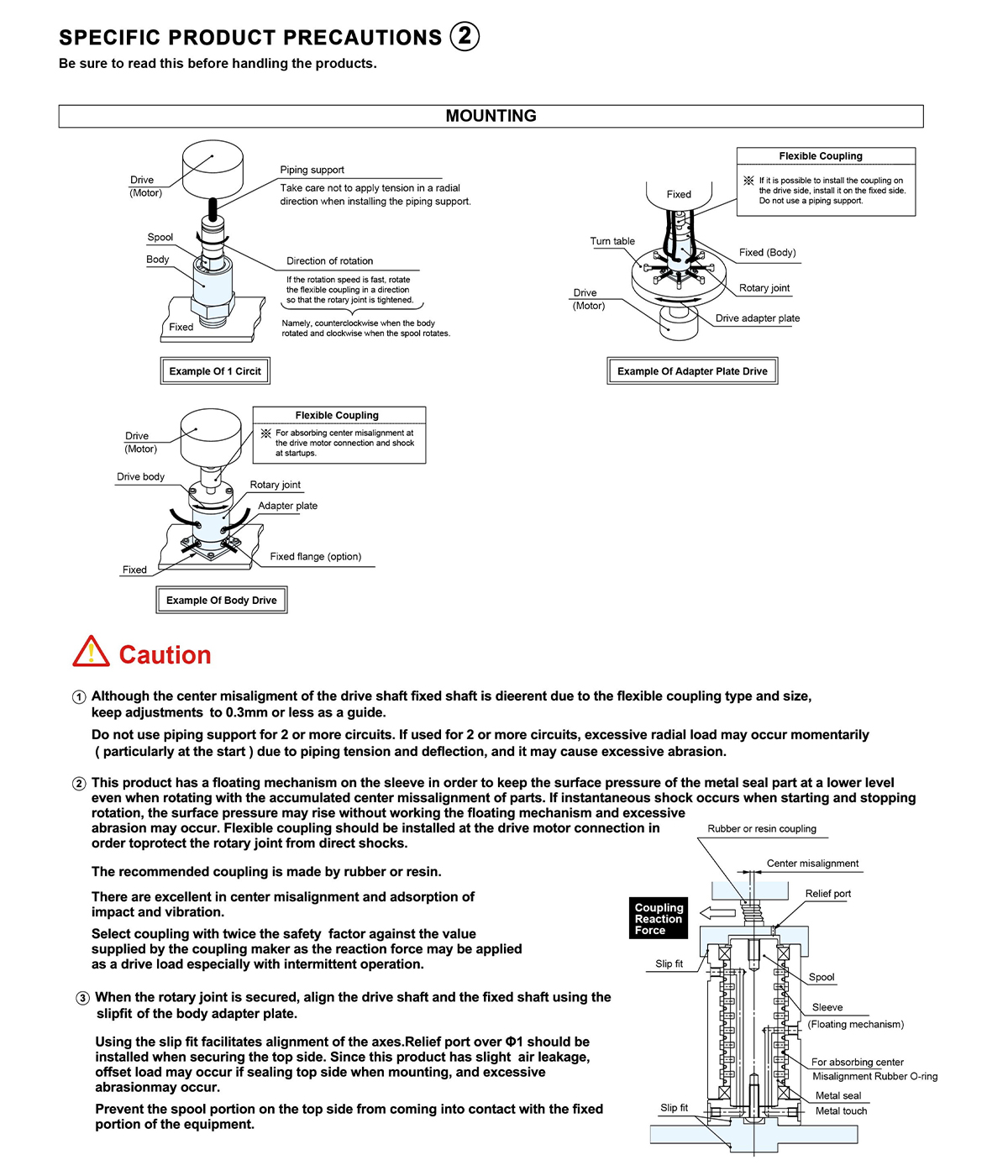

| Lưu ý 1) Nhiệt độ 80oC bao gồm mức tăng nhiệt độ trong quá trình quay; Lưu ý 2) Mô-men xoắn khởi động không thay đổi theo áp suất cung cấp hoặc khi không sử dụng (Vẫn nằm trong mô-men xoắn quay khởi động tối đa), nhưng nó thay đổi theo số vòng quay; Lưu ý 3) Nếu sử dụng ở tốc độ trên 600 phút-1 (vòng/phút), hãy đảm bảo quay theo hướng mà khớp được gắn chặt; Lưu ý 4) Nên sử dụng khớp nối cao su/nhựa do chúng có khả năng hấp thụ tuyệt vời các tác động lệch tâm, chấn động và rung động; Lưu ý 5) phút-1, Số vòng quay trên 1 phút. | |||||||

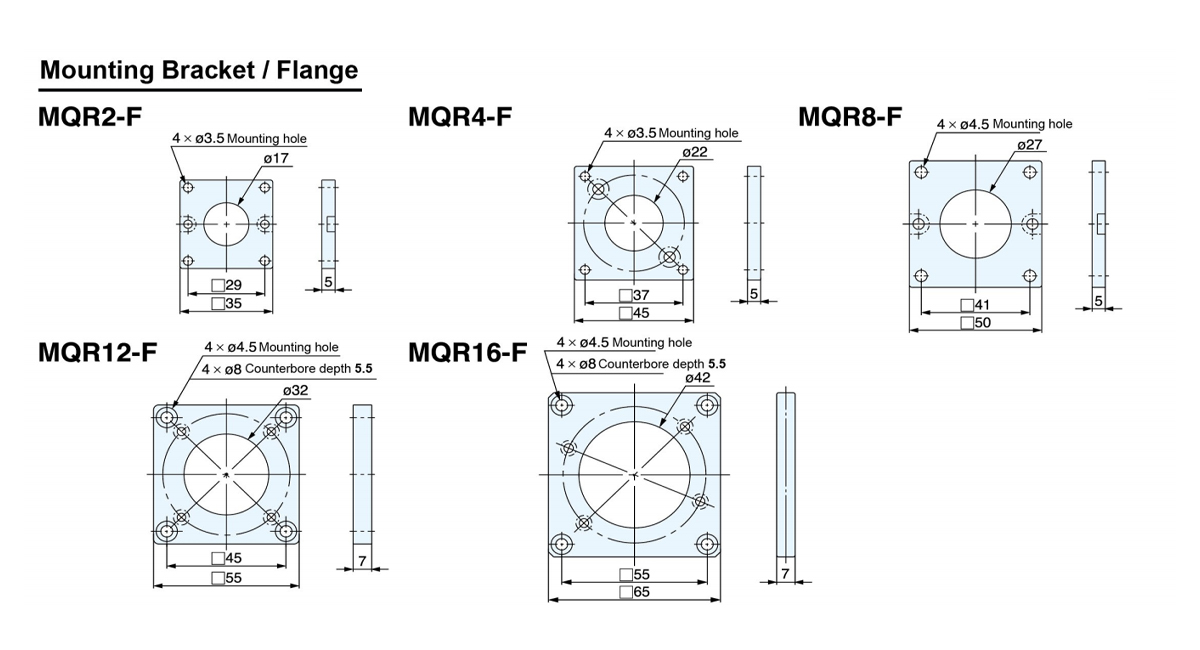

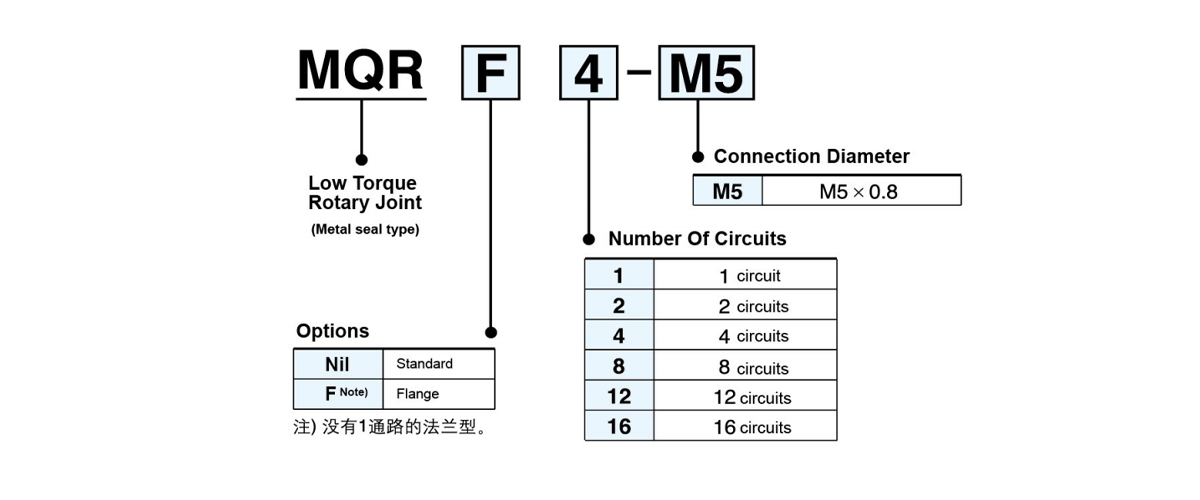

| Số lượng mạch | Số phần mặt bích |
| 2 Mạch | MQR2-F |
| 4 Mạch | MQR4-F |
| 8 Mạch | MQR8-F |
| 12 Mạch | MQR12-F |
| 16 Mạch | MQR16-F |

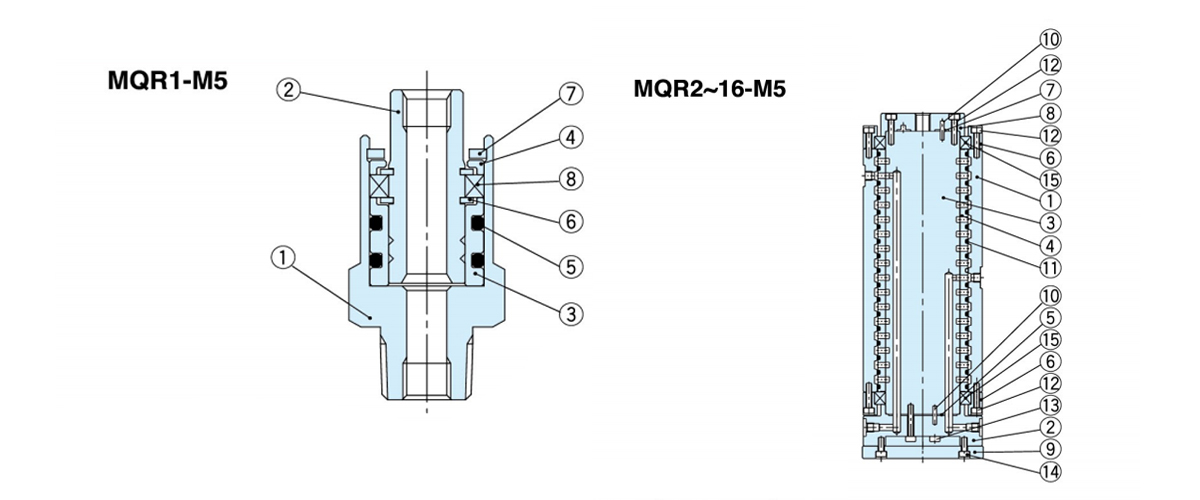

| Linh kiện Thành phần (mạch MQR1-M5,1) | |||
| Mục | Tên | Chất liệu | Reamrk |
| 1 | Thân hình | Thép không gỉ | |
| 2 | ống chỉ | Thép không gỉ đặc biệt | |
| 3 | Tay áo | Thép không gỉ đặc biệt | |
| 4 | tấm | Nhôm | |
| 5 | Vòng chữ O | H-NBR | |
| 6 | Vòng giữ | Thép cacbon | |
| 7 | Vòng giữ | Thép cacbon | |
| 8 | Vòng bi hướng tâm | ||
| Các bộ phận thành phần (MQR2 đến 16-M5,2 đến 16 mạch) | |||
| Mục | Tên | Chất liệu | Reamrk |
| 1 | Thân hình | Nhôm alloy | |
| 2 | Tấm chuyển đổi | Nhôm alloy | |
| 3 | ống chỉ | Thép không gỉ đặc biệt | |
| 4 | Tay áo | Thép không gỉ đặc biệt | |
| 5 | Vòng đệm | H-NBR | |
| 6 | Giá đỡ vòng bi | Thép không gỉ | Chỉ 16 mạch |
| 7 | Vòng đệm | H-NBR | Chỉ 16 mạch |
| 8 | tấm | Nhôm alloy | Chỉ 16 mạch |
| 9 | mặt bích | Nhôm alloy | |
| 10 | Chân song song | Thép cacbon | Ngoại trừ 2 mạch |
| 11 | Vòng chữ O | H-NBR | |
| 12 | bu lông | Thép cacbon | Chỉ 16 mạch |
| 13 | bu lông | Thép cacbon | |
| 14 | bu lông | Thép cacbon | |
| 15 | Vòng bi hướng tâm | - | |
