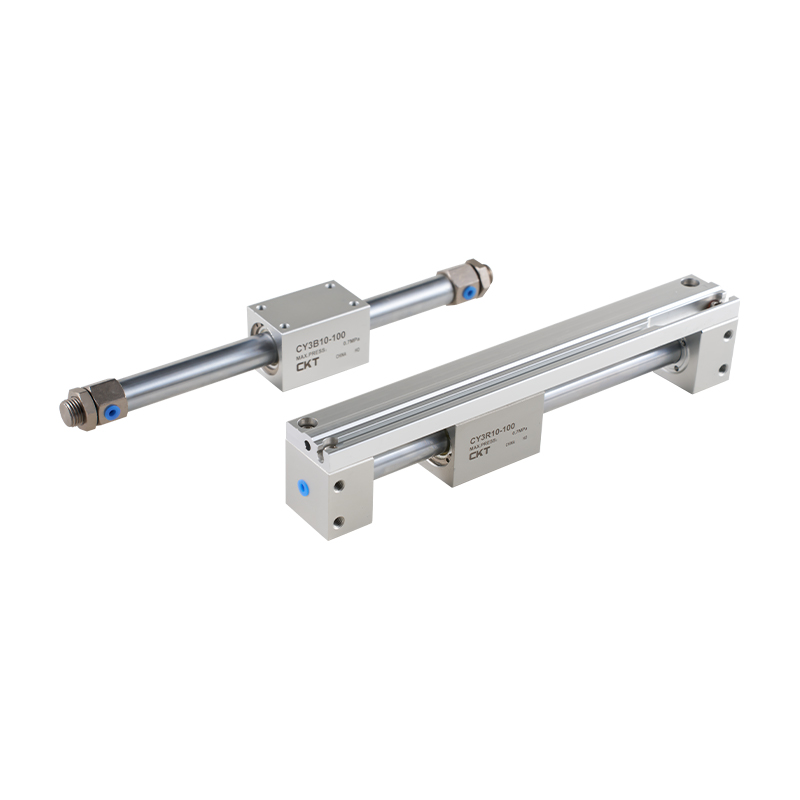

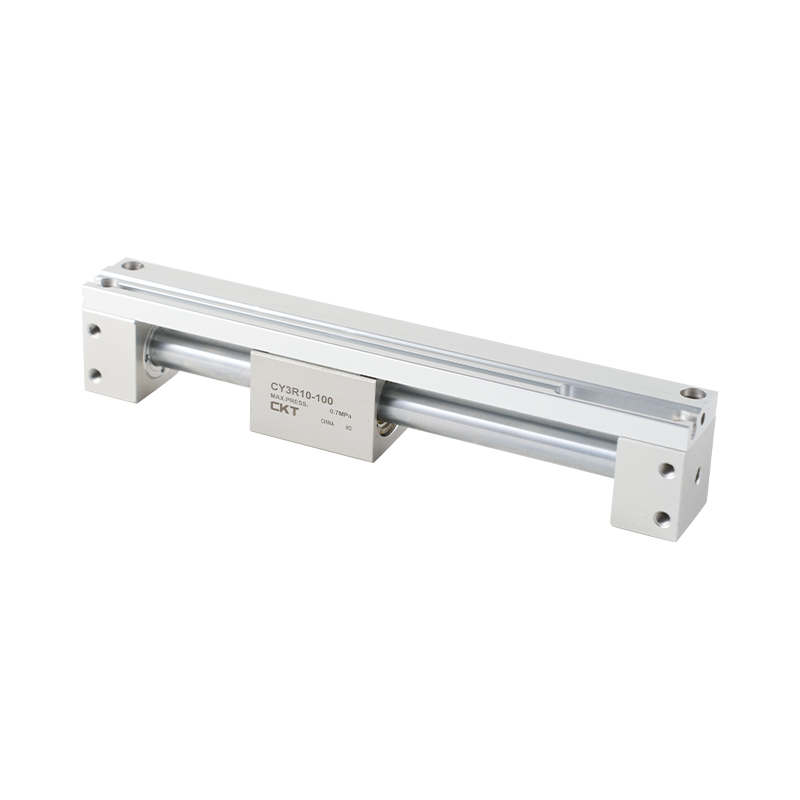

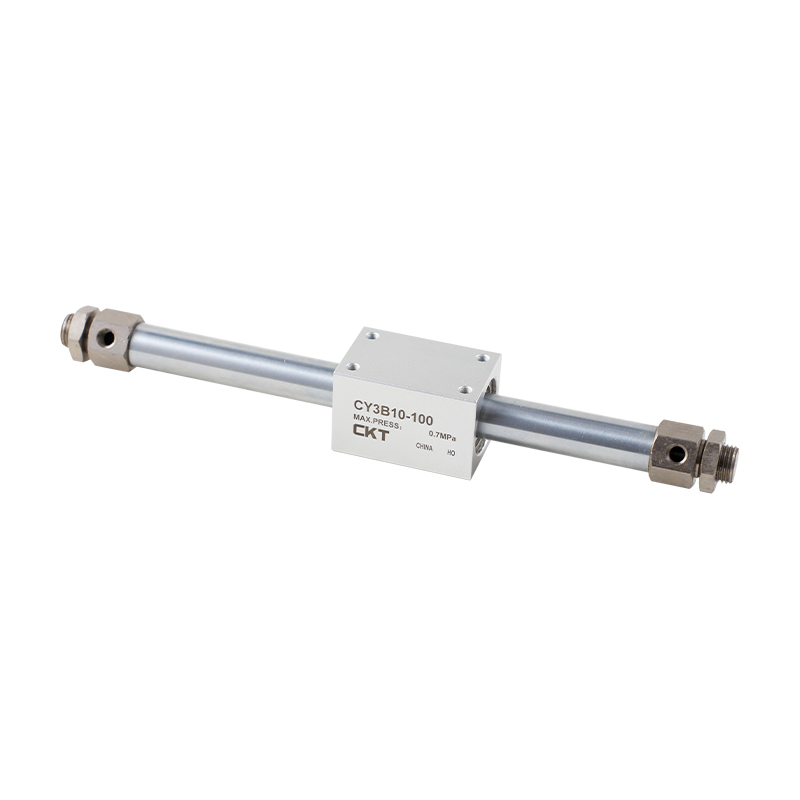

Xi lanh không trục ghép nối từ tính dòng CY3B/CY3R Loại cơ bản/Loại gắn trực tiếp Nhà cung cấp

Trang chủ / Sản phẩm / Xi lanh khí / Xi lanh không cần trục / Xi lanh không trục ghép nối từ tính dòng CY3B/CY3R Loại cơ bản/Loại gắn trực tiếp

Xi lanh không trục ghép nối từ tính dòng CY3B/CY3R Loại cơ bản/Loại gắn trực tiếp Xi lanh không trục ghép nối từ tính dòng CY3B/CY3R Loại cơ bản/Loại gắn trực tiếp Xi lanh không trục ghép nối từ tính dòng CY3B/CY3R Loại cơ bản/Loại gắn trực tiếp
  • Xi lanh không trục ghép nối từ tính dòng CY3B/CY3R Loại cơ bản/Loại gắn trực tiếp
  • Xi lanh không trục ghép nối từ tính dòng CY3B/CY3R Loại cơ bản/Loại gắn trực tiếp
  • Xi lanh không trục ghép nối từ tính dòng CY3B/CY3R Loại cơ bản/Loại gắn trực tiếp
Xi lanh không cần trục

Xi lanh không trục ghép nối từ tính dòng CY3B/CY3R Loại cơ bản/Loại gắn trực tiếp

Hình dạng của thân chính và nắp đầu đã được thay đổi, đồng thời sử dụng kết nối từ tính để giảm khối lượng. Vòng giữ bôi trơn trên piston có thể liên tục tạo thành màng bôi trơn và cải thiện độ bôi trơn.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh không khớp nối cơ khí dòng MY1B (Loại cơ bản)
SAU：Xi lanh không trục ghép từ tính dòng CY1L (Loại vòng bi)
  • Thông số kỹ thuật tiêu chuẩn
    Đường kính xi lanh (mm) 15 20 25 32 40
    Chất lỏng được sử dụng Không khí (không có dầu)
    Áp suất vận hành tối đa MPa 0.7
    Áp suất vận hành tối thiểu MPa 0.16 0.15 0.14 0.12
    Nhiệt độ môi trường và chất lỏng -10 đến 60°C (nhưng không đông lạnh)
    Tốc độ piston mm/s CY3B:50~400;CY3R:50~500
    Đang đệm Miếng đệm ở cả hai đầu
    Dung sai chiều dài hành trình mm 0~250 1°,251~1000 14,1001~ 1,8
    Lực giữ từ   N 137 231 363 588 922
    Kết nối đường ống M5×0,8 Rc/8 ·NPT18 ·G/₈

  • Số phần Thích hợp cho đường kính xi lanh (mm) d H B C
    SNJ-016B 15 M10×1.0 4 14 16.2
    SN-020B 20 M20×1,5 8 26 30
    SN-032B 2532 M26×1.5 8 32 37
    SN-040B 40 M32×2.0 10 41 47.3

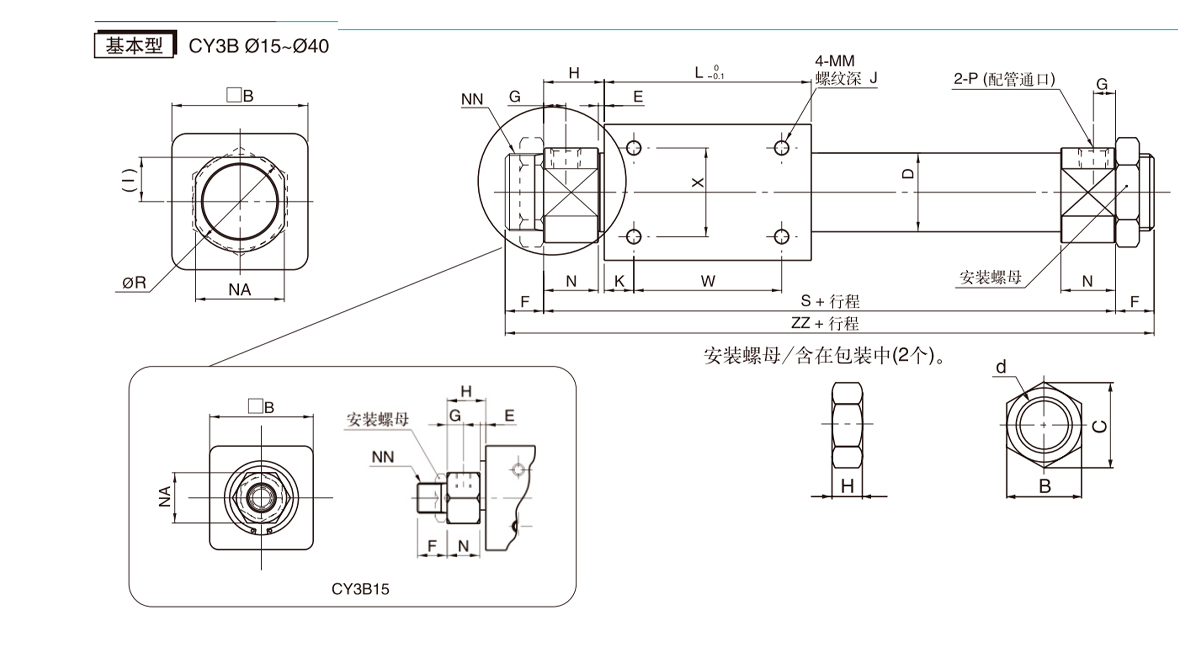

    người mẫu B D E F G H I J K L MM N NA NN R S W X ZZ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4×0,7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4×0,7 18 24 M20×1,5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5×0,8 18.5 30 M26×1.5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26×1.5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

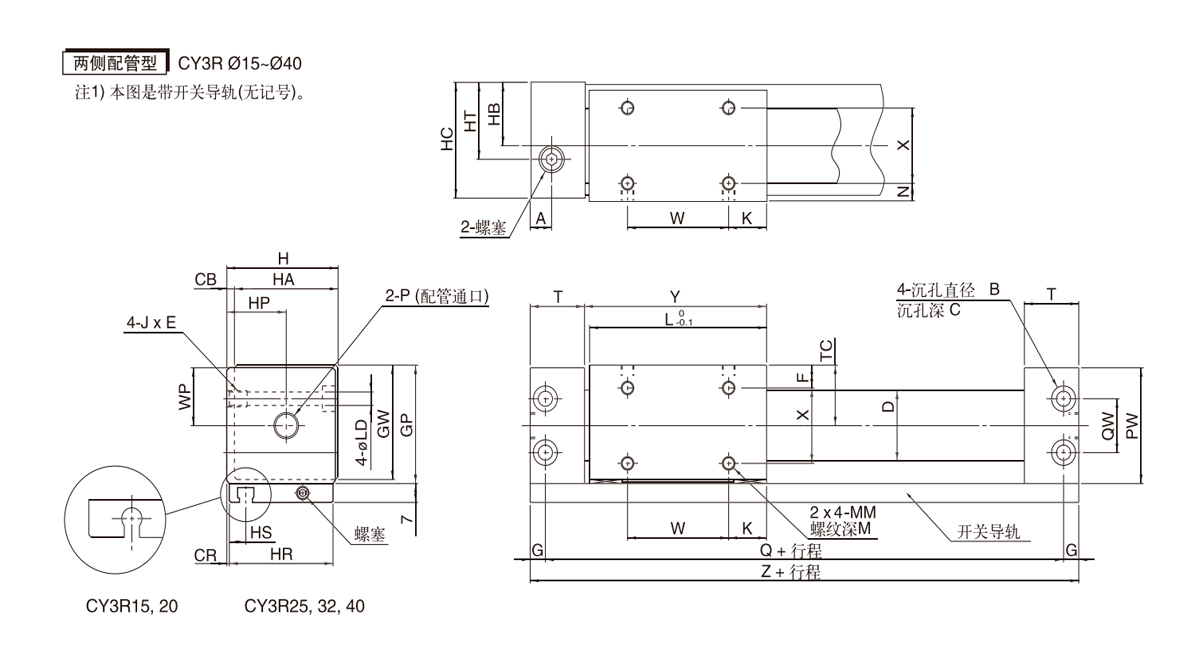

    người mẫu A B C CB CR D F G bác sĩ gia đình GW H Hà HB HC HP nhân sự HS HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5×0,8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8×1,25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8×1,25×10 15

    người mẫu L LD M MM N PW Q QW T TC W WP X Y Z
    CY3R15 53 4.3 5 M4×0,7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4×0,7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5×0,8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

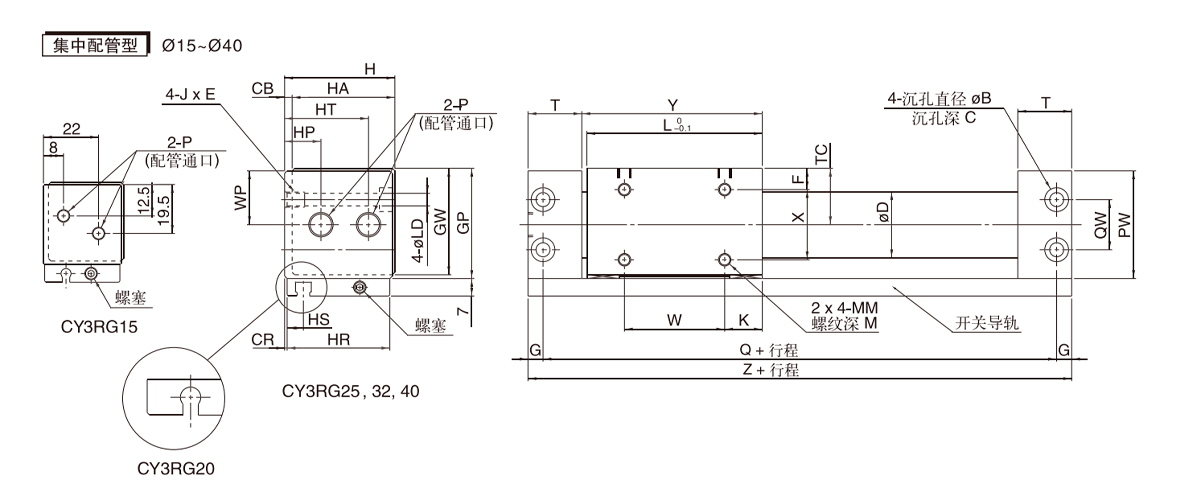

    người mẫu HP HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※Kích thước không được chỉ định giống như kích thước của loại đường ống ở cả hai bên.
