Loại dẫn hướng ổ trục trượt xi lanh không cần nối liên kết cơ học dòng MY1M
  • Loại dẫn hướng ổ trục trượt xi lanh không cần nối liên kết cơ học dòng MY1M
Xi lanh không cần trục

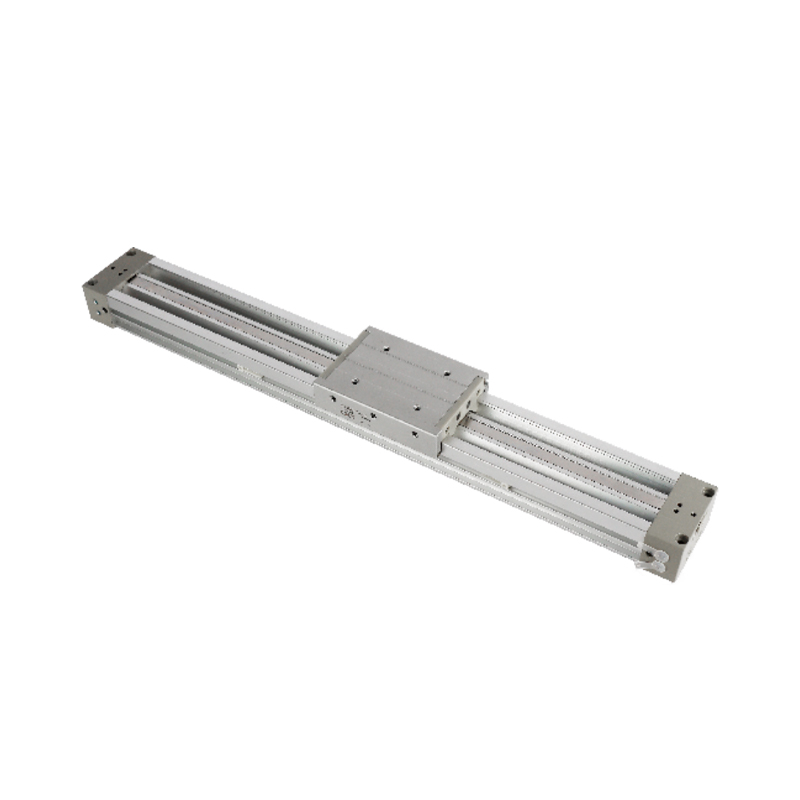

Loại dẫn hướng ổ trục trượt xi lanh không cần nối liên kết cơ học dòng MY1M

Loại dẫn hướng ổ trục trượt xi lanh không trục nối cơ học dòng MY1M sử dụng cấu trúc tích hợp của xi lanh không trục được nối cơ học và ray dẫn hướng ổ trục trượt, giúp đơn giản hóa cấu hình cơ học của hệ thống chuyển động tuyến tính bằng cách tích hợp trực tiếp đường truyền tải và cơ cấu dẫn hướng. Thiết kế nhỏ gọn của nó đặc biệt phù hợp với các tình huống truyền động tuyến tính đơn giản trong đó phôi cần được gắn trực tiếp trên động cơ và nó cũng có khả năng thích ứng về cấu trúc để đáp ứng nhiều nhiệm vụ xử lý khác nhau.

Tổng quan về các tính năng cốt lõi
■ Thiết kế đường ray dẫn hướng tích hợp
Thân xi lanh và ray dẫn hướng ổ trục trượt tạo thành một bộ phận hợp nhất vật lý, loại bỏ liên kết lắp ráp của xi lanh truyền thống và ray dẫn hướng độc lập. Sự hợp nhất cấu trúc này làm giảm đáng kể độ phức tạp của hệ thống và giúp bố trí thiết bị nhỏ gọn hơn, đặc biệt phù hợp với các đơn vị tự động hóa bị hạn chế về không gian.

■ Đặc tính dẫn hướng ma sát thấp
Ray dẫn hướng ổ trục trượt cung cấp dẫn hướng tuyến tính ổn định với lực cản thấp, cân bằng khả năng chịu tải và vận hành êm ái thông qua thiết kế cặp ma sát được tối ưu hóa. Dạng dẫn hướng này có thể ngăn chặn hiệu quả sự trôi rung trong điều kiện làm việc bình thường và đảm bảo tính nhất quán hình học của quỹ đạo chuyển động của tải.

■ Khả năng lắp phôi trực tiếp
Bàn di chuyển được gia cố đặc biệt để cho phép người dùng gắn chặt trực tiếp các phôi hoặc đồ đạc cỡ vừa và nhỏ. Điều này giúp loại bỏ các thành phần chuyển tiếp như tấm gắn thứ cấp, rút ​​ngắn chuỗi truyền lực và cải thiện độ cứng của hệ thống cũng như tốc độ phản hồi định vị.

■ Khả năng thích ứng với hành trình lớn
Bộ truyền động kết hợp cơ học vượt qua các giới hạn vật lý của cần piston và có khả năng mở rộng thành hành trình tuyến tính dài hơn trong khi vẫn duy trì kích thước của thân xi lanh. Các đặc điểm cấu trúc của giá đỡ toàn dải của ray dẫn hướng đảm bảo độ ổn định chuyển động của tải trong phạm vi hành trình lớn hơn.

■ Xử lý tối ưu hóa kịch bản
Độ cứng cao và khả năng thích ứng tải do ray dẫn hướng tích hợp mang lại khiến nó trở nên nổi bật trong các tình huống xử lý liên tục như vận chuyển vật liệu và vận chuyển linh kiện. Hệ thống có thể được cấu hình để hoạt động theo chiều ngang hoặc chiều dọc nhằm đáp ứng nhu cầu vận chuyển vật liệu giữa các trạm và mô-đun.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：MY2H/HT Series Loại dẫn hướng tuyến tính xi lanh không cần khớp nối cơ khí (1 trục)/Loại dẫn hướng tuyến tính (2 trục)
SAU：Xi lanh không trục nối cơ khí dòng MY1H (Loại dẫn hướng tuyến tính)
  • Thông số kỹ thuật
    Đường kính xi lanh (mm) 16 20 25 32 40 50 63
    Chất lỏng được sử dụng không khí
    Chế độ vận hành Tác động kép
    Phạm vi áp suất hoạt động 0,2 ~ 0,8MPa 0,15 ~ 0,8MPa
    Áp suất thử áp suất 1,2MPa
    Nhiệt độ môi trường và nhiệt độ chất lỏng 5 ~ 60oC
    Đang đệm không khí cushioning
    Bôi trơn Không có dầu
    Dung sai chiều dài hành trình Dưới 1000 1,8.1001~3000 2,8 Dưới 2700 1,8, 2701-5000 2,8
    Đường kính ống Các lỗ mở phía trước và bên M5×0,8 8/1 14 8/3
    Mở đáy Ø4 Ø6 08 010

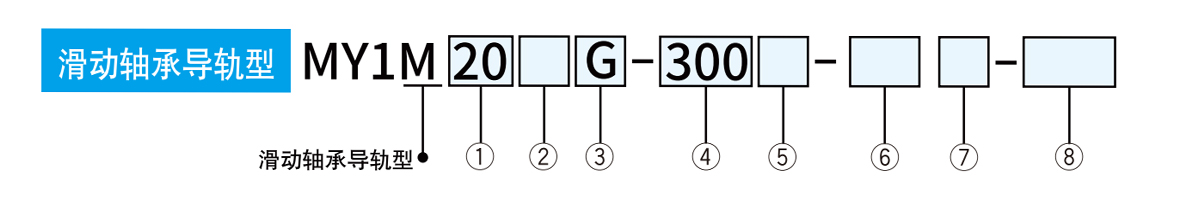

  • ① Đường kính xi lanh ② Các loại ren xuyên lỗ ③Cấu hình đường ống ④ Hành trình xi lanh (mm)
    16 16mm Đánh dấu Các loại Đường kính xi lanh Chưa được đánh dấu Loại tiêu chuẩn Đường kính xi lanh Hành trình tiêu chuẩn* Du lịch dài ngày Hành trình tối đa (mm)
    20 20 mm Chưa được đánh dấu Chủ đề M 016、020 G Loại đường ống tập trung
    25 25mm Rc 025,032,040,050,063 16 100,200,300,400,500,600,700,800,900,1000,1200,1400,1600,1800,2000
    ※Có thể sản xuất với bước tăng 1 mm.     		Hành trình vượt quá tiêu chuẩn
    Hành trình từ 2001 đến 3000 mm (khoảng tăng 1 mm)     		3000
    32 32mm TN NPT
    40 40mm
    50 50mm TF G 20,25,32
    40、50、63     		Hành trình vượt quá tiêu chuẩn
    Hành trình từ 2001 đến 5000 mm (khoảng tăng 1 mm)     		5000
    63 63mm Ví dụ cấu hình
    *Các nét dài cũng có thể được cấu hình theo cách tương tự như các nét tiêu chuẩn. MY1M20-3000L-M9BW
    *Tuy nhiên, xin lưu ý rằng khả năng đệm không khí sẽ giảm đối với hành trình từ 49 mm trở xuống và không thể lắp đặt nhiều công tắc từ.

    ⑤ Ký hiệu đơn vị điều chỉnh hành trình ⑥Công tắc từ ⑦ Số lượng công tắc từ ⑧Sản phẩm tùy chỉnh có thông số kỹ thuật chung
    Chưa được đánh dấu Công tắc không từ tính (vòng từ tính tích hợp) Chưa được đánh dấu 2 Chỉ số Thông số kỹ thuật, nội dung
    S 1 -XB10 Hành trình giữa (thân xi lanh đặc biệt được sử dụng)
    Đường kính xi lanh khác nhau phù hợp với các công tắc từ khác nhau.
    Vui lòng xác nhận từ bảng bên dưới trước khi chọn.     		-XB11 Loại hành trình dài
    n n -XB20 Bộ điều chỉnh hành trình có vít điều chỉnh
    -XB22 Được trang bị giảm xóc thủy lực loại mềm RJ

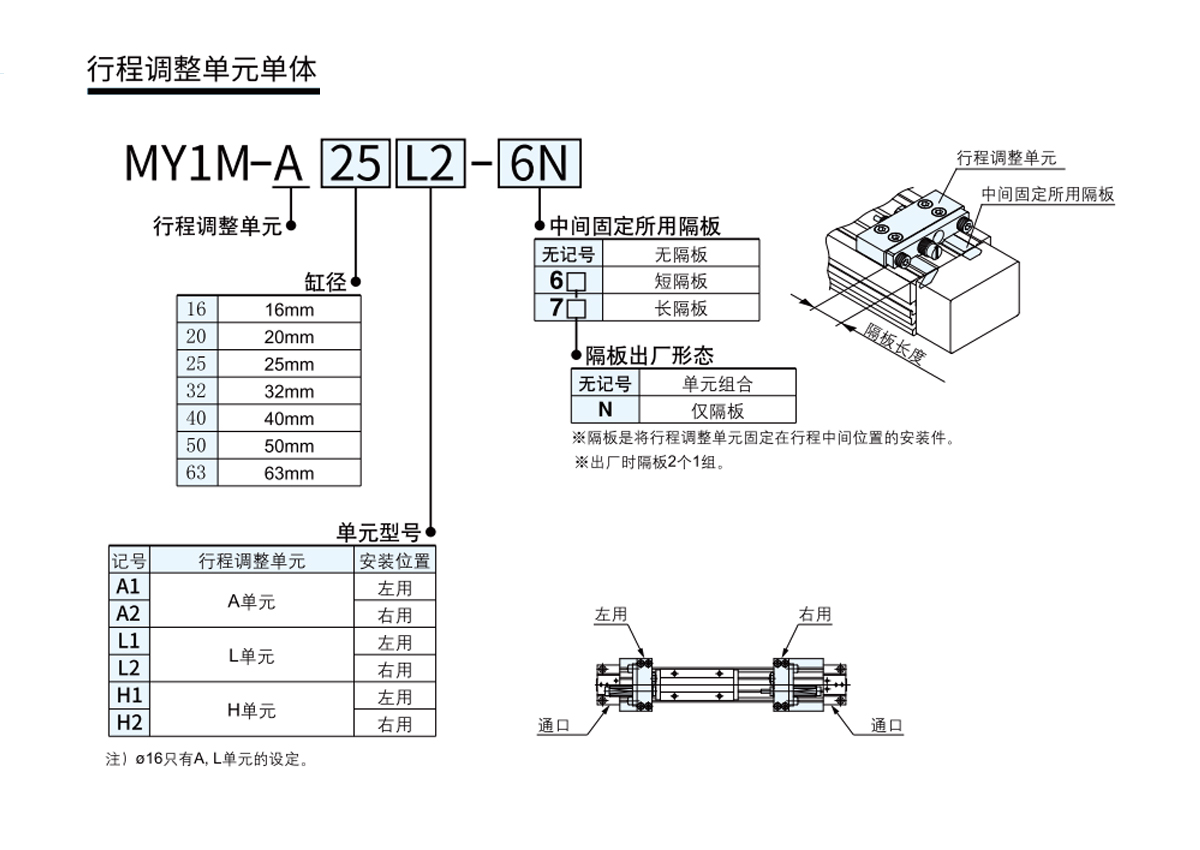

    Phạm vi điều chỉnh hành trình
    Đường kính xi lanh 16 20 25 32 40 50 63
    Ký hiệu đơn vị A L A    L H A    L H A    L   H A    L   H A    L   H A L H
    Không có phân vùng 0~-5.6 0~-6 0~-11,5 0~-12 0~-16 0~-20 0~-25
    Với phân vùng ngắn -5,6~-11,2 -6~-12 -11,5~-23 -12~-24 -16~-32 -20~-40 -25~-50
    Với phân vùng dài -11,2~-16,8 -12~-18 -23~-34,5 -24~-36 -32~-48 -40~-60 -50~-75

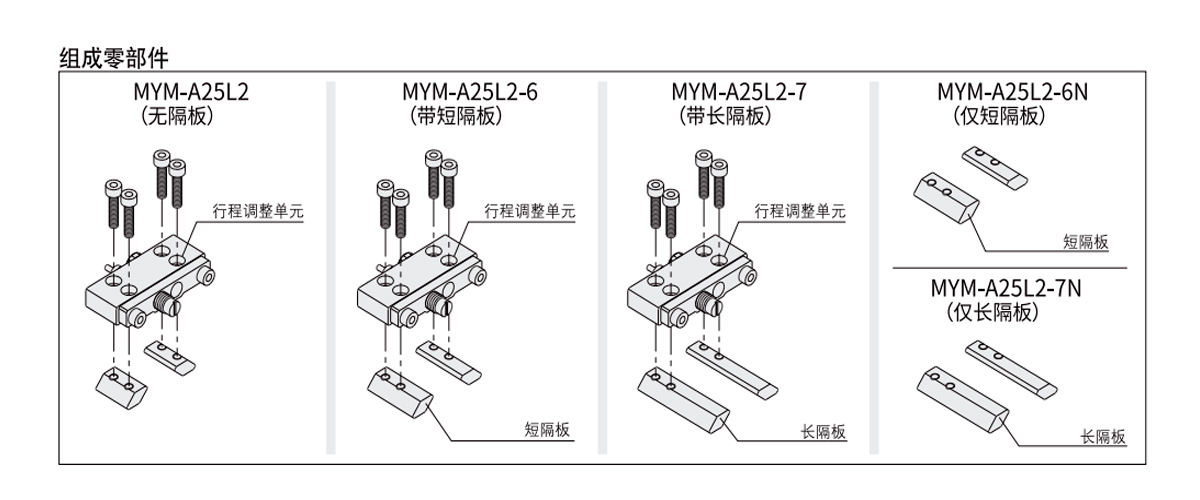

    Độ dài phân vùng
    Đường kính xi lanh 16 20 25 32 40 50 63
    Phân vùng ngắn 5.6 6 11.5 12 16 20 25
    Phân vùng dài 11.2 12 23 24 32 40 50

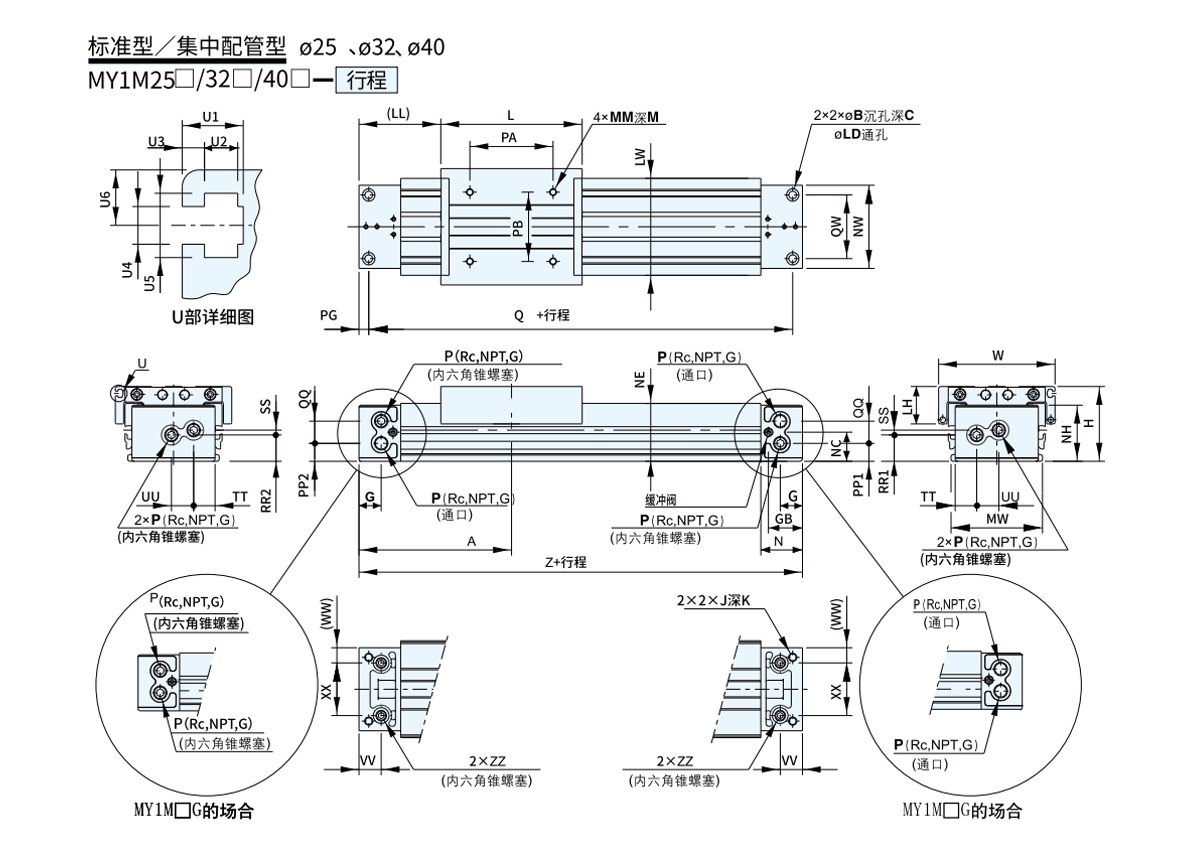

  • người mẫu A B C G GB H J K L LD LH LL LW M MM MW N NC ĐB NH Tây Bắc P PA
    MY1M25 110 9 5.5 17 24.5 54 M6×1 9.5 102 5.6 27 59 70 10 M5×0,8 66 30 21 41.8 40.5 60 8/1 60
    MY1M32 140 11 6.5 19 30 68 M8×1,25 16 132 6.8 35 74 88 13 M6×1 80 37 26 52.3 50 74 8/1 80
    MY1M40 170 14 8.5 23 36.5 84 M10×1.5 15 162 8.6 38 89 104 13 M6×1 96 45 32 65.3 63.5 94 1/4 100

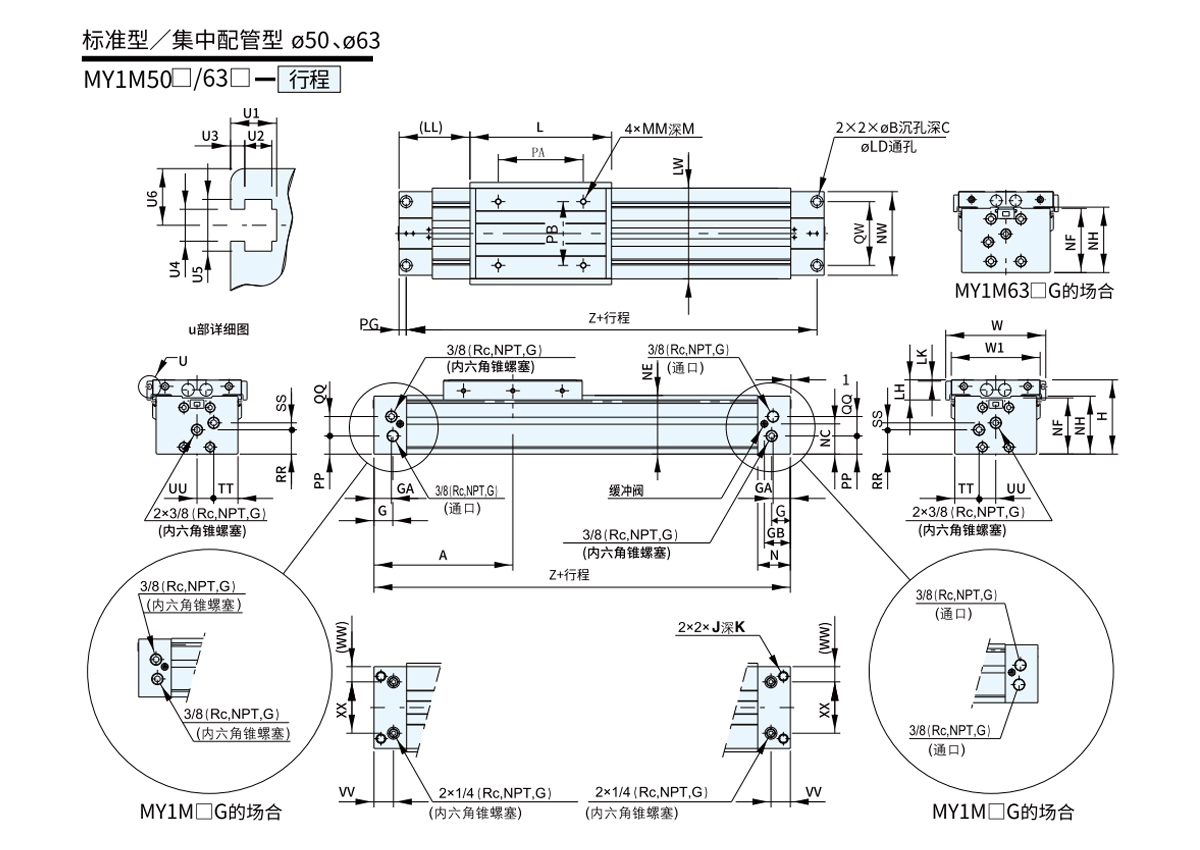

    người mẫu PB PG PP1 PP2 Q QQ QW RR1 RR2 SS TT UU VV W ôi XX Z ZZ
    MY1M25 50 7 12.7 12.7 206 5.5 46 18.9 17.9 4.1 15.5 16 16 84 11 38 220 RC1/16
    MY1M32 60 8 15.5 18.5 264 16 60 22 24 4 21 16 19 102 13 48 280 RC1/16
    MY¹M40 80 9 17.5 20 322 26 72 25.5 29 9 26 21 23 118 20 54 340 RC1/8

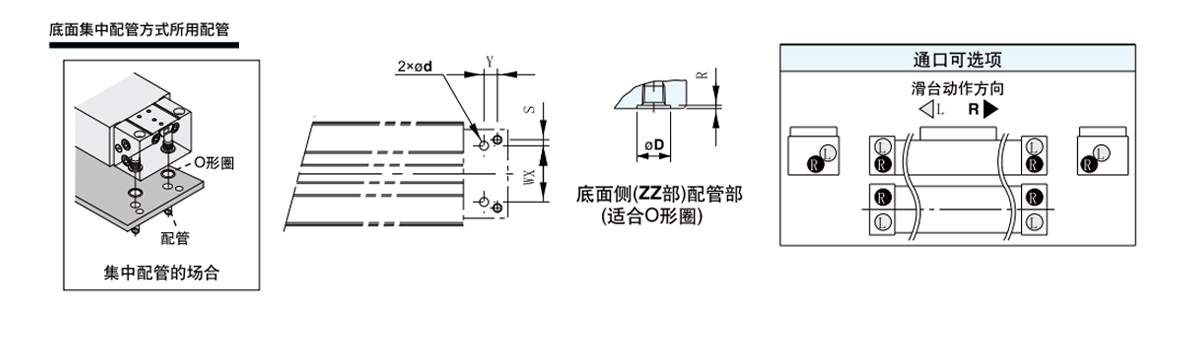

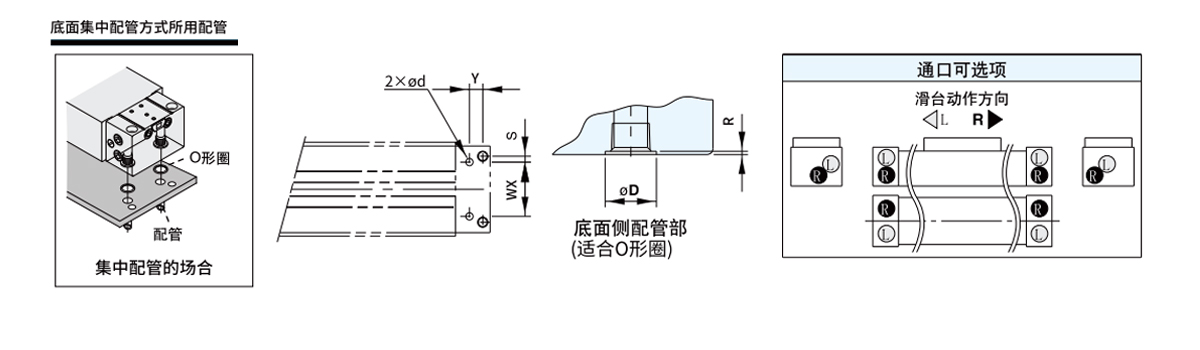

    Bản vẽ chi tiết phần chữ U Bảng kích thước       *P là cửa cấp khí cho xi lanh
    người mẫu U1 U2 U3 U4 U5 U6
    MY1M25□ 5.5 3 2 3.4 5.8 5
    MY1M32□ 5.5 3 2 3.4 5.8 7
    MY1M40□ 6.5 3.8 2 4.5 7.3 8

    người mẫu WX Y d D R Vòng chữ O áp dụng
    MY1M25□ 38 9 4 11.4 1.1 C9
    MY1M32□ 48 11 6 11.4 1.1
    MY1M40□ 54 14 9 13.4 1.1 C11.2

    người mẫu A B C G GA GB H J K L LD Lh LK LL LW M MM N NC ĐB NF NH Tây Bắc PA
    MY1M50 200 17 10.5 27 25 37.5 107 M14×2 28 200 11 29 2 100 128 15 M8×1,25 47 43.5 84.5 81 83.5 118 120
    MY1M63 230 19 12.5 29.5 27.5 39.5 130 M16×2 32 230 13.5 32.5 5.5 115 152 16 M10×1.5 50 56 104 103 105 142 140

    người mẫu PB PG PP Q QQ QW RR SS TT UU VV W W1 thế giới XX Z
    MY1M50 90 10 26 380 28 90 35 10 35 24 28 144 128 22 74 400
    MY1M63 110 12 42 436 30 110 49 13 43 28 30 168 152 25 92 460

    Bảng kích thước chi tiết cho các chi tiết hình chữ U
    người mẫu U1 U2 U3 U4 U5 U6
    MY1M50L 6.5 3.8 2 4.5 7.3 8
    MY1M63 8.5 5 2.5 5.5 8.4 8

    người mẫu WX Y S d D R Vòng chữ O áp dụng
    MY1M50 74 18 8 10 17.5 1.1 C15
    MY1M63 92 18 9 10 17.5 1.1

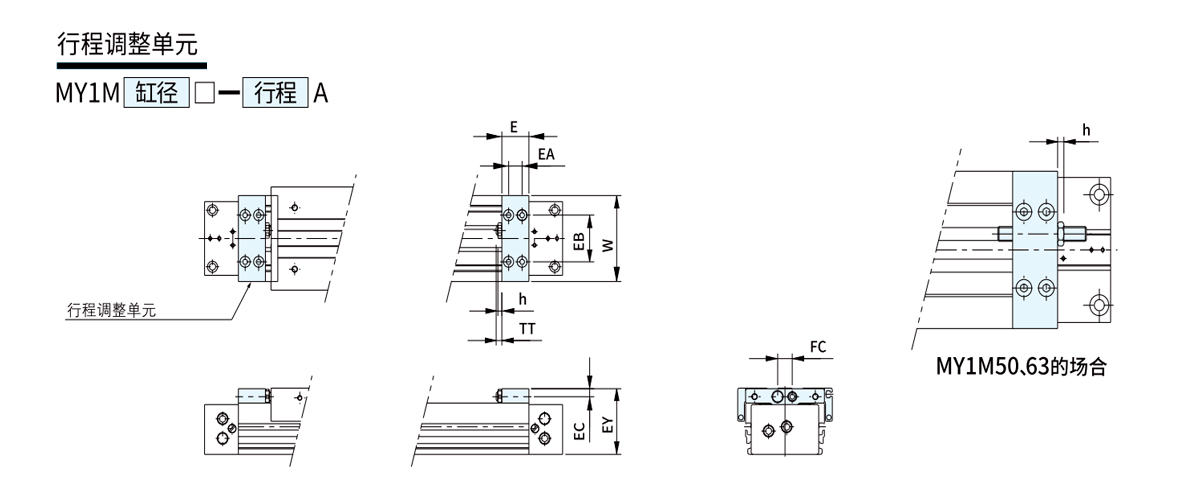

    Thích hợp cho xi lanh E EA EB EC EY FC h TT W
    MY1M16 14.6 7 30 5.8 39.5 14 3.6 5.4(TỐI ĐA11) 58
    MY1M20 20 10 32 5.8 45.5 14 3.6 5(TỐI ĐA11) 58
    MY1M25 24 12 38 6.5 53.5 13 3.5 5(TỐI ĐA16.5) 70
    MY1M32 29 14 50 8.5 67 17 4.5 8(TỐI ĐA20) 88
    MY1M40 35 17 57 10 83 17 4.5 9(TỐI ĐA25) 104
    MY1M50 40 20 66 14 106 26 5.5 13(TỐI ĐA33) 128
    MY1M63 52 26 77 14 129 31 5.5 13(TỐI ĐA38) 152

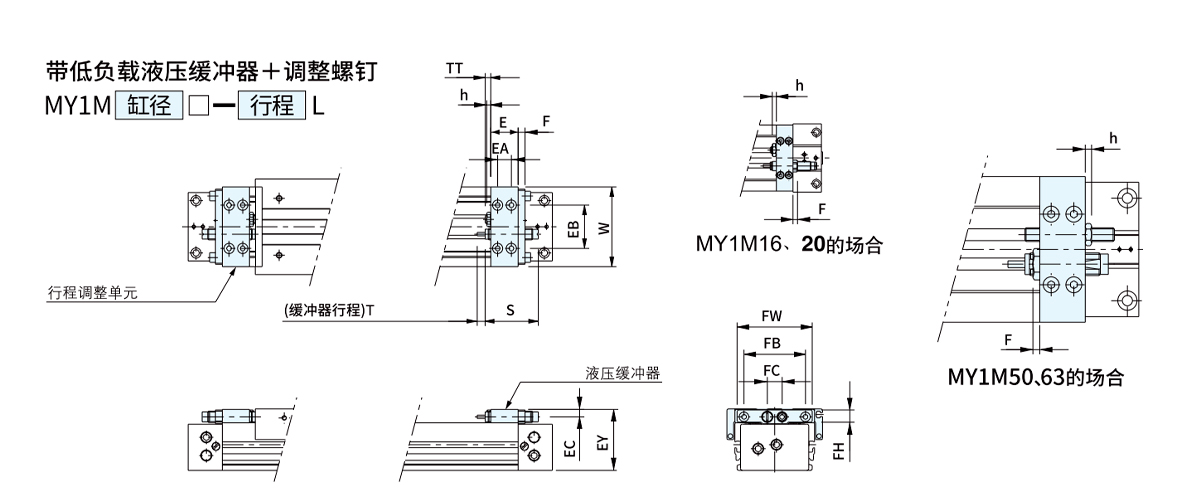

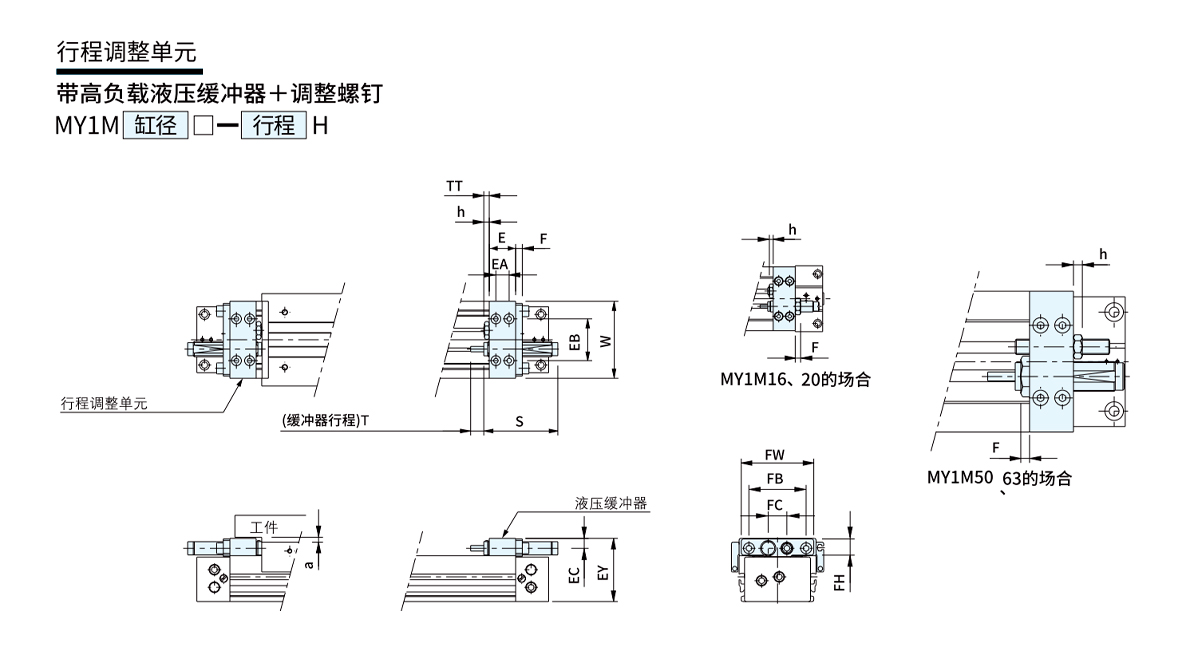

    Thích hợp cho xi lanh E EA EB EC EY F FB FC FH tiền đạo h S T TT W Mô hình đệm thủy lực
    MY1M16 14.6 7 30 5.8 39.5 4 —— 14 —— —— 3.6 40.8 6 5.4(TỐI ĐA11) 58 RB0806
    MY1M20 20 10 32 5.8 45.5 4 —— 14 —— —— 3.6 40.8 6 5(TỐI ĐA11) 58 RB0806
    MY1M25 24 12 38 6.5 53.5 6 54 13 13 66 3.5 46.7 7 5(TỐI ĐA16.5) 70 RB1007
    MY1M32 29 14 50 8.5 67 6 67 17 16 80 4.5 67.3 12 8(TỐI ĐA20) 88 RB1412
    MY1M40 35 17 57 10 83 6 78 17 17.5 91 4.5 67.3 12 9(TỐI ĐA25) 104 RB1412
    MY1M50 40 20 66 14 106 6 —— 26 —— —— 5.5 73.2 15 13(TỐI ĐA33) 128 RB2015
    MY1M63 52 26 77 14 129 6 31 —— 5.5 73.2 15 13(TỐI ĐA38) 152 RB2015

    Thích hợp cho xi lanh E EA EB EC EY F FB FC FH tiền đạo h S T TT W Mô hình đệm thủy lực a
    MY1M20 20 10 32 7.7 50 5 14 3.5 46.7 7 5(TỐI ĐA11) 58 RB1007 5
    MY1M25 24 12 38 9 57.5 6 52 17 16 66 4.5 67.3 12 5(TỐI ĐA16.5) 70 RB1412 4.5
    MY1M32 29 14 50 11.5 73 8 67 22 22 82 5.5 73.2 15 8(TỐI ĐA20) 88 RB2015 6
    MY1M40 35 17 57 12 87 8 78 22 22 95 5.5 73.2 15 9(TỐI ĐA25) 104 RB2015 4
    MY1M50 40 20 66 18.5 115 8 30 11 99 25 13(TỐI ĐA33) 128 RB2725 9
    MY1M63 52 26 77 19 138.5 35 11 99 25 13(TỐI ĐA38) 152 RB2725 9.5
    ※Khi kích thước EY của bộ H cao hơn chiều cao của bàn trượt (cỡ H) và chiều dài của phôi được lắp đặt vượt quá tổng chiều dài của bàn trượt (cỡ L), hãy đảm bảo rằng phôi được đặt ở vị trí trên kích thước a.

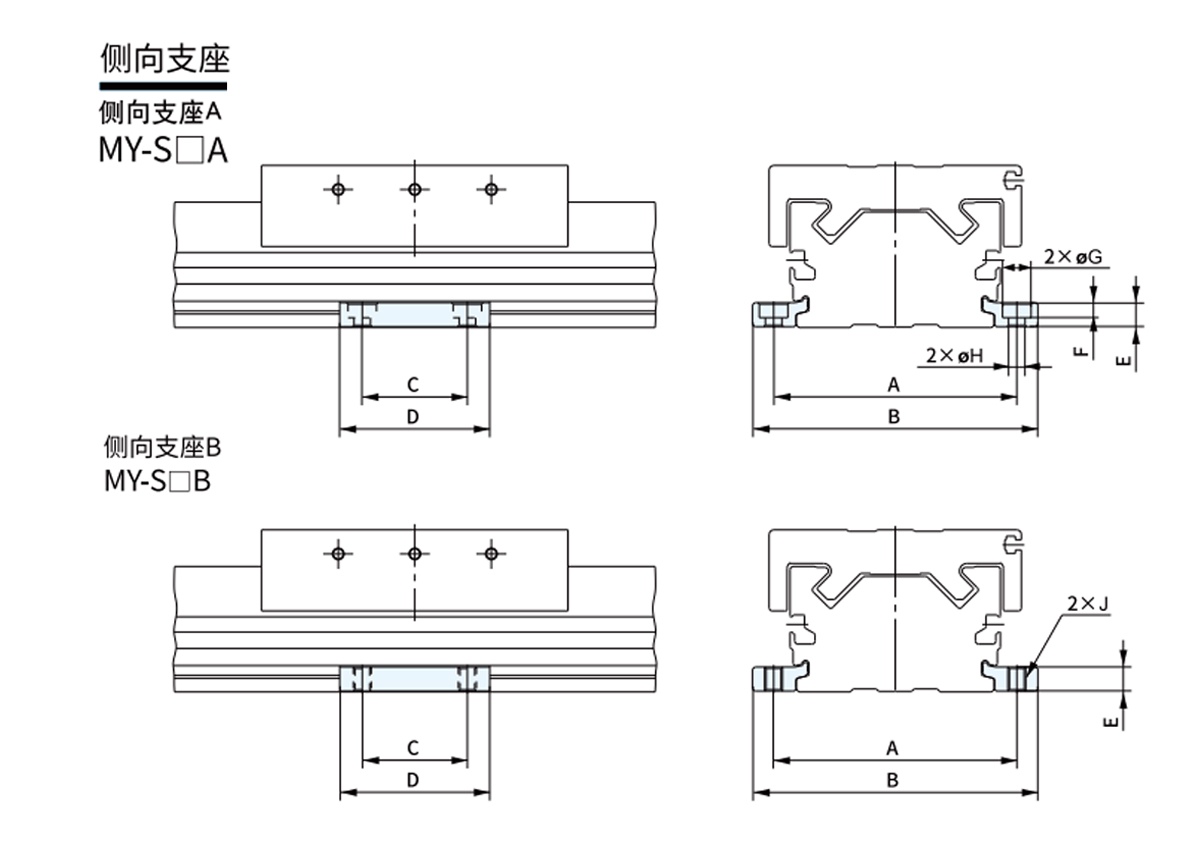

    người mẫu Thích hợp cho xi lanh A B C D E F G H J
    MY-S16B MY1M16 61 71.6 15 26 4.9 3 6.5 3.4 M4×0,7
    MY-S20 MY1M20 67 79.6 25 38 6.4 4 8 4.5 M5×0,8
    MY-S25 MY1M25 81 95 35 50 8 5 9.5 5.5 M6×1
    MY-S32β MY1M32 100 118 45 64 11.7 6 11 6.6 M8×1,25
    MY-S40β MY1M40 120 142 55 80 14.8 8.5 14 9 M10×1.5
    MY1M50 142 164
    MY-S63 B MY1M63 172 202 70 100 18.3 10.5 17.5 11.5 M12×1,75
    ※Một bộ vòng bi bên được cung cấp kèm theo mỗi thiết bị.
