Xy lanh không cần khớp nối cơ khí dòng MY3A/3B Loại cơ bản: Loại ngắn (Đệm đệm)/Loại cơ bản: Loại tiêu chuẩn (Đệm khí) Nhà cung cấp

Trang chủ / Sản phẩm / Xi lanh khí / Xi lanh không cần trục / Xy lanh không cần khớp nối cơ khí dòng MY3A/3B Loại cơ bản: Loại ngắn (Đệm đệm)/Loại cơ bản: Loại tiêu chuẩn (Đệm khí)

Xy lanh không cần khớp nối cơ khí dòng MY3A/3B Loại cơ bản: Loại ngắn (Đệm đệm)/Loại cơ bản: Loại tiêu chuẩn (Đệm khí)
  • Xy lanh không cần khớp nối cơ khí dòng MY3A/3B Loại cơ bản: Loại ngắn (Đệm đệm)/Loại cơ bản: Loại tiêu chuẩn (Đệm khí)
Xi lanh không cần trục

Xy lanh không cần khớp nối cơ khí dòng MY3A/3B Loại cơ bản: Loại ngắn (Đệm đệm)/Loại cơ bản: Loại tiêu chuẩn (Đệm khí)

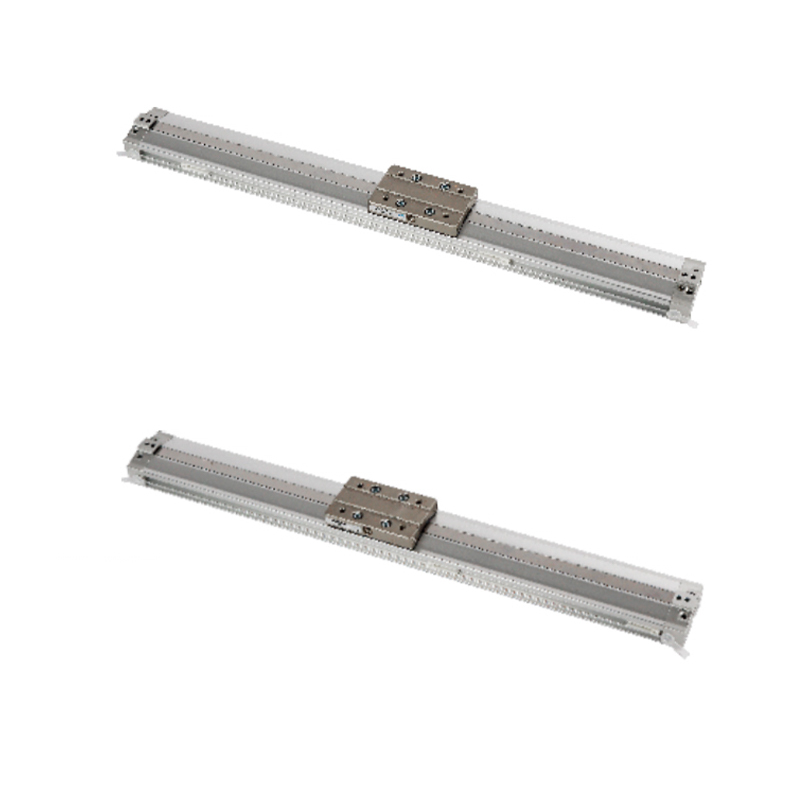

Loại cơ bản xi lanh không khớp nối cơ khí dòng MY3A/3B là một bộ phận truyền động tuyến tính nhỏ gọn sử dụng khớp nối cơ học bên trong để truyền tải điện. Thiết kế cốt lõi của nó giúp loại bỏ thanh piston mở rộng của xi lanh truyền thống và truyền lực chuyển động đến bệ tải bên ngoài thông qua thanh trượt bên trong.

▸ Đường ray dẫn hướng tích hợp - Thân xi lanh tích hợp trực tiếp cấu trúc dẫn hướng tuyến tính có độ cứng cao để cung cấp hướng dẫn và hỗ trợ chính xác cho bệ tải bên ngoài.

▸ Chịu tải tập trung - Nhờ thiết kế ray dẫn hướng tích hợp nên bệ tải bên ngoài có khả năng chịu tải trực tiếp tập trung mà không cần thêm cơ cấu dẫn hướng.

▸Truyền động khớp nối cơ khí - Piston bên trong và bệ tải bên ngoài đạt được khả năng truyền lực không tiếp xúc thông qua cấu trúc chia lưới cơ học, tránh được giới hạn lực từ của xi lanh ghép từ truyền thống.

▸Đột quỵ và bảo vệ - Có sẵn nhiều thông số kỹ thuật về hành trình và các vòng đệm cạo tích hợp được cấu hình tiêu chuẩn để đáp ứng các yêu cầu về độ tin cậy của môi trường công nghiệp nói chung.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Không có bài viết trước
SAU：MY2H/HT Series Loại dẫn hướng tuyến tính xi lanh không cần khớp nối cơ khí (1 trục)/Loại dẫn hướng tuyến tính (2 trục)
  • Đường kính xi lanh (mm) 1.620 2,532 40 5.063
    Chất lỏng được sử dụng không khí
    Chế độ vận hành Tác động kép
    Phạm vi áp suất hoạt động 0,15 ~ 0,8MPa
    Áp suất thử áp suất 1,2MPa
    Nhiệt độ môi trường và nhiệt độ chất lỏng 5 ~ 60oC
    Đang đệm Đệm đệm (MY3A)/Đệm khí (MY3B)
    Bôi trơn Đừng (đừng cho dầu)
    Dung sai chiều dài hành trình Dưới 1000 mm 1,8, 1001 mm đến 2,8
    Đường kính kết nối đường ống (Rc, NPT, G) M5×0,8 8/1 1/4 8/3

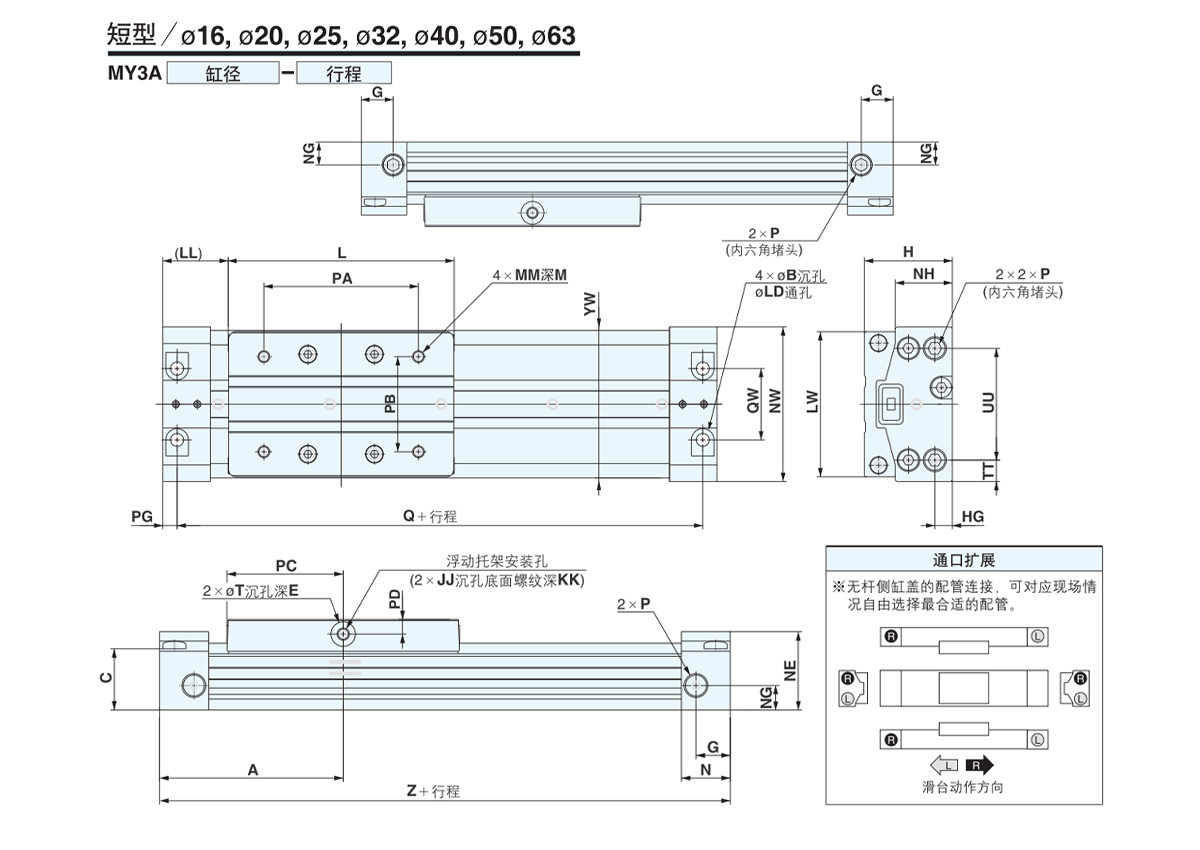

  • người mẫu A B C E G H HG JJ KK L LD LL LW M MM N
    MY3A16 55 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 22.5 41 6 M4×0,7 13.5
    MY3A20 64 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 24 51 6 M4×0,7 15.5
    MY3A25 75 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 27.5 61 8 M5×0,8 20
    MY3A32 96.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 32.5 76 8 M5×0,8 22.5
    MY3A40 120 14 38 2 18 54 12 M6×1 12 160 8.6 40 90 12 M6×1 27
    MY3A50 137 14 49 3 16 67 14 M6×1 15.5 190 9 42 112 12 M6×1 27
    MY3A63 160 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 50 134 16 M8×1,25 31
    người mẫu ĐB NG NH Tây Bắc P PA PB máy tính PD PG Q QW T TT UU YW Z
    MY3A16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    MY3A20 27.5 10 20.8 53 M5×0,8 54 30 40 5 4.5 119 23 8 9 35 52 128
    MY3A25 32 10 24 65 RC,NPT,G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    MY3A32 39 14 31 79 RC,NPT,G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    MY3A40 46 15 37 94 RC,NPT,G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    MY3A50 58 25 47.5 116 RC,NPT,G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    MY3A63 70 29 58 139 RC,NPT,G3/8 162 84 110 10 10 300 64 16 20 99 136 320

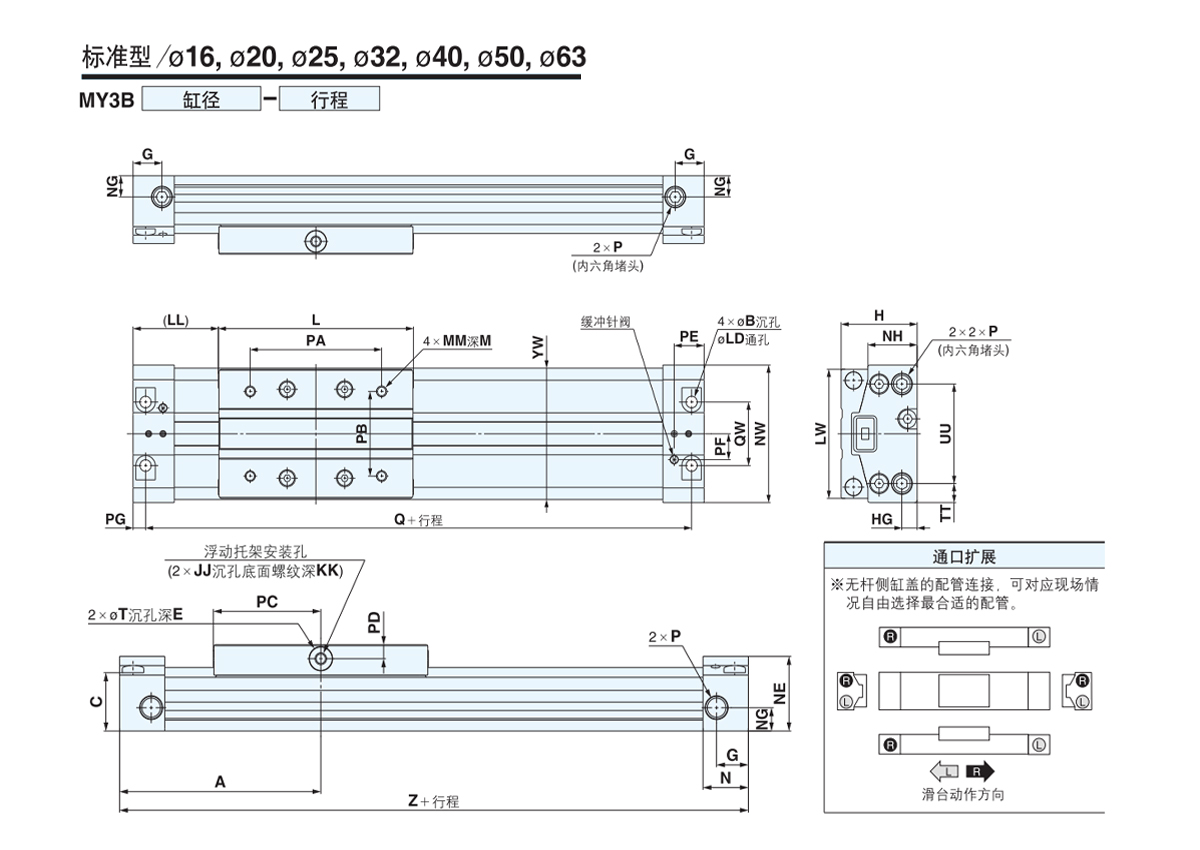

    người mẫu A B C E G H HG JJ KK L LD LL LW M MM 1
    N
    MY3B16 61 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 28.5 41 6 M4×0,7 13.5
    MY3B20 74 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 34 51 6 M4×0,7 15.5
    MY3B25 89 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 41.5 61 8 M5×0,8 20
    MY3B32 112.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 48.5 76 8 M5×0,8 22.5
    MY3B40 138 14 38 2 18 54 12 M6×1 12 160 8.6 58 90 12 M6×1 27
    MY3B50 155 14 49 3 16 67 14 M6×1 15.5 190 9 60 112 12 M6×1 27
    MY3B63 178 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 68 134 16 M8×1,25 31
    người mẫu ĐB NG NH Tây Bắc P PA PB máy tính PD PE PF PG Q QW T TT UU YW Z
    MY3B16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    MY3B20 27.5 10 20.8 53 M5×0,8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    MY3B25 32 10 24 65 RC,NPT,G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    MY3B32 39 14 31 79 RC,NPT,G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    MY3B40 46 15 37 94 RC,NPT,G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    MY3B50 58 25 47.5 116 RC,NPT,G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    MY3B63 70 29 58 139 RC,NPT,G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

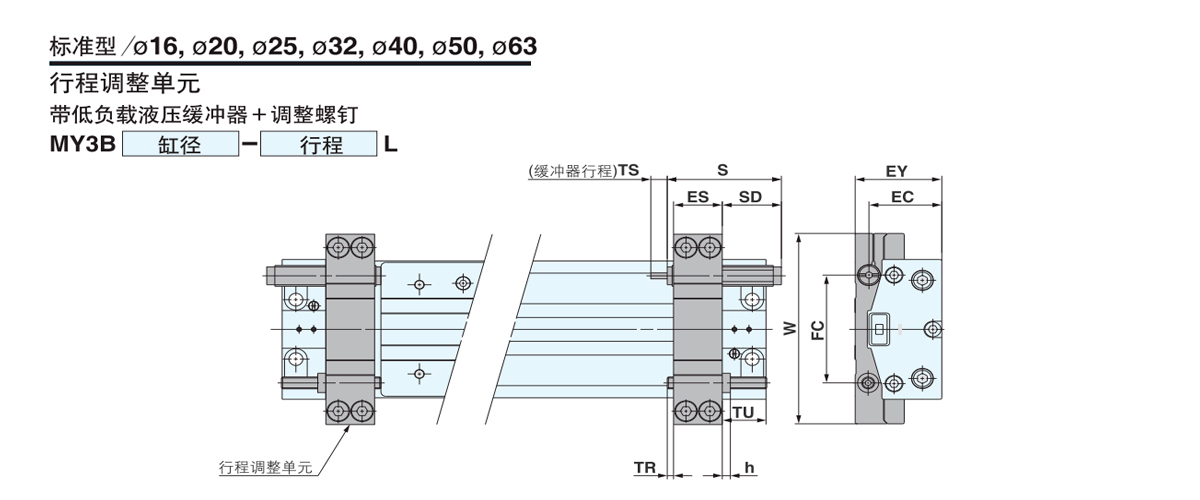

    Thích hợp cho xi lanh ES EC EY FC h S SD TS TR Tú W Mô hình đệm thủy lực
    MY3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 RB0806
    MY3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 RB0806
    MY3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 RB1007
    MY3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 RB1007
    MY3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 RB1412
    MY3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 RB1412
    MY3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 RB2015

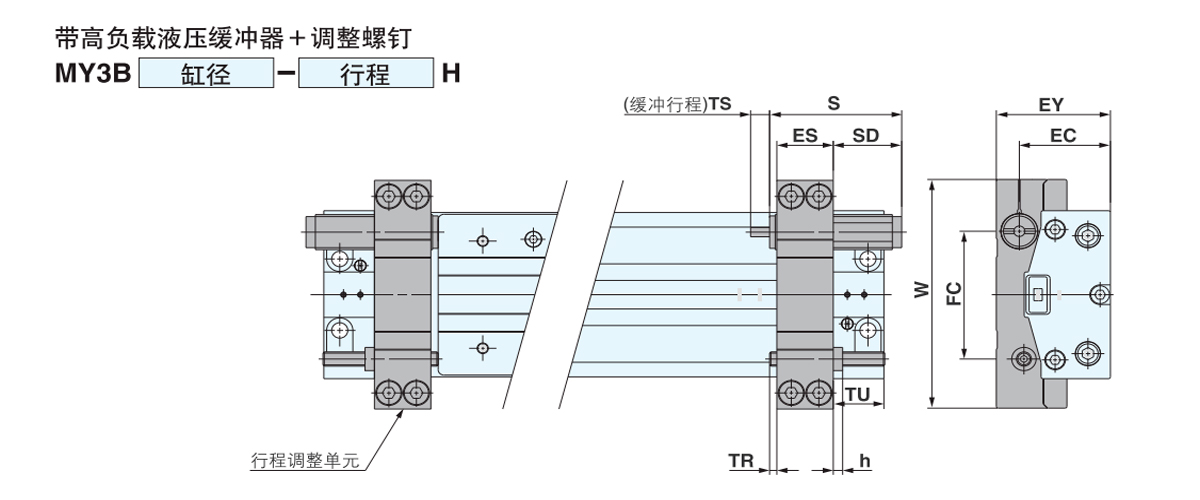

    Thích hợp cho xi lanh ES EC EY FC h S SD TS TR Tú W Mô hình đệm thủy lực
    MY3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 RB1007
    MY3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 RB1007
    MY3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 RB1412
    MY3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 RB1412
    MY3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 RB2015
    MY3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 RB2015
    MY3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 RB2725

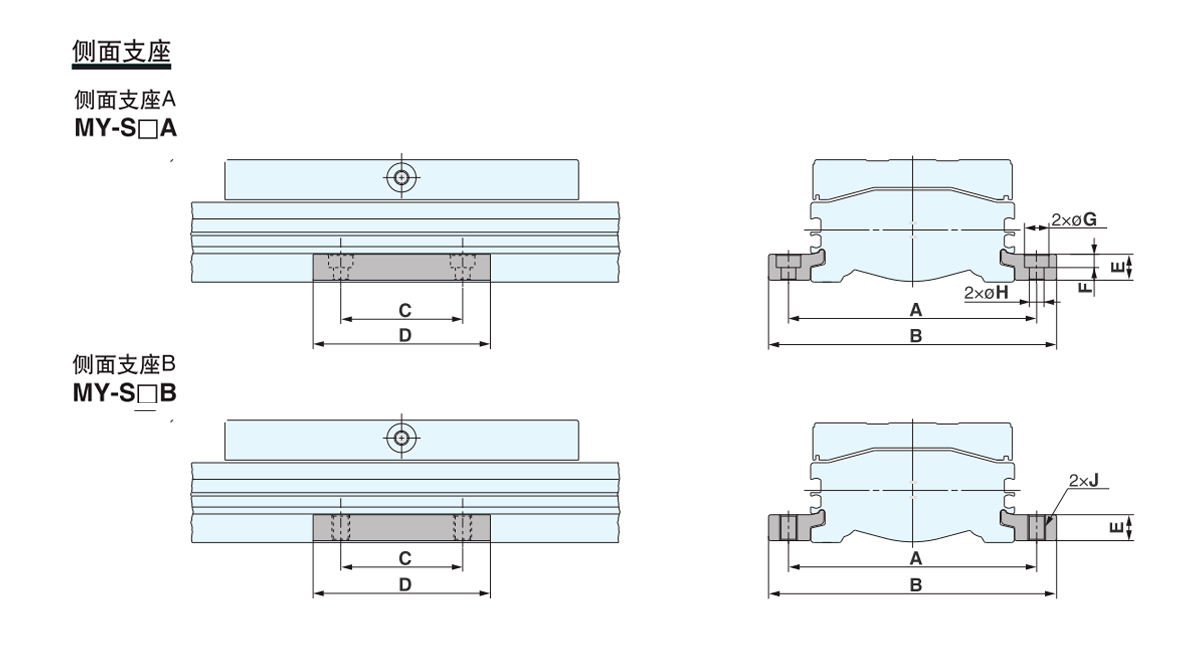

    người mẫu Thích hợp cho xi lanh A B C D E F G H J
    MY-S16 MY3A16 ·MY3B16 53 63.6 15 26 4.9 3 6.5 3.4 M4×0,7
    MY-S20 MY3A20 ·MY3B20 65 77.6 25 38 6.4 4 8 4.5 M5×0,8
    MY-S25B MY3A25 ·MY3B25 77 91 35 50 8 5 9.5 5.5 M6×1
    MY-S32B MY3A32 ·MY3B32 97 115 45 64 11.7 6 11 6.6 M8×1,25
    MY3A40 ·MY3B40 112 130
    MY-S50B MY3A50 · MY3B50 138 160 55 80 14.8 8.5 14 9 M10×1.5
    MY3A63 ·MY3B63 160 182
    Lưu ý: Các giá đỡ bên được vận chuyển theo cặp (trái và phải).
