Xi lanh kẹp quay dòng MK
  • Xi lanh kẹp quay dòng MK
Xi lanh quay

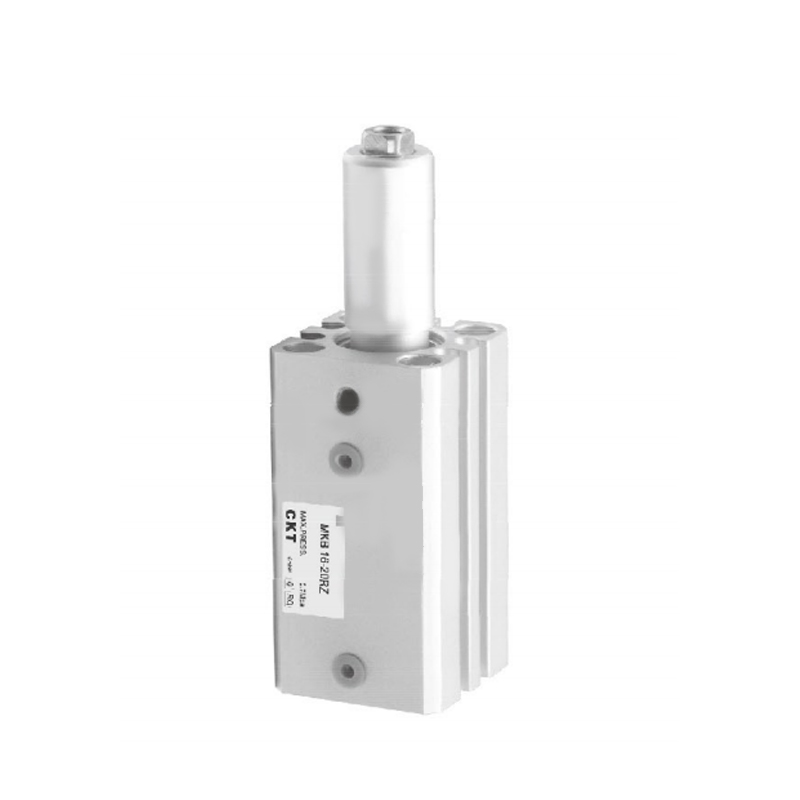

Xi lanh kẹp quay dòng MK

Xi lanh kẹp quay dòng MK là một thiết bị truyền động khí nén tổng hợp có chức năng truyền động quay và kẹp hướng tâm tích hợp. Thiết kế tích hợp của nó giúp định vị phôi quay và khóa cứng một cách đồng bộ thông qua một xi lanh đơn, tối ưu hóa đáng kể độ phức tạp của hệ thống cơ khí.

Các tính năng cốt lõi:
▸Cấu trúc composite tác động kép

Mối liên kết thời gian của các hành động quay và kẹp được thực hiện dưới sự truyền động mạch không khí mà không cần cơ cấu truyền động bổ sung, loại bỏ lỗi phối hợp của nhiều bộ truyền động

▸Ưu điểm tiết kiệm không gian

Trục quay và hàm kẹp được bố trí đồng trục giúp giảm hơn 40% không gian lắp đặt dọc trục so với giải pháp chia đôi

▸Khóa có độ cứng cao

Cơ cấu giãn nở lực hình nêm tạo ra hiệu ứng tự khóa cơ học ở vị trí cuối và lực kẹp vẫn không bị ảnh hưởng bởi sự dao động của nguồn khí

▸Khả năng thích ứng trên phạm vi rộng

Giao diện mô-đun tương thích với các tấm đế gắn tiêu chuẩn ISO và hỗ trợ hành trình hàm kẹp và góc xoay tùy chỉnh (90°/180°)

▸Bảo vệ kín lâu dài

Bộ phận dẫn hướng sử dụng vòng đệm kín chống mài mòn hai môi và cấu trúc cạo bụi tích hợp bên trong phù hợp để cắt môi trường sương mù dầu

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Không có bài viết trước
SAU：Không có bài viết sau

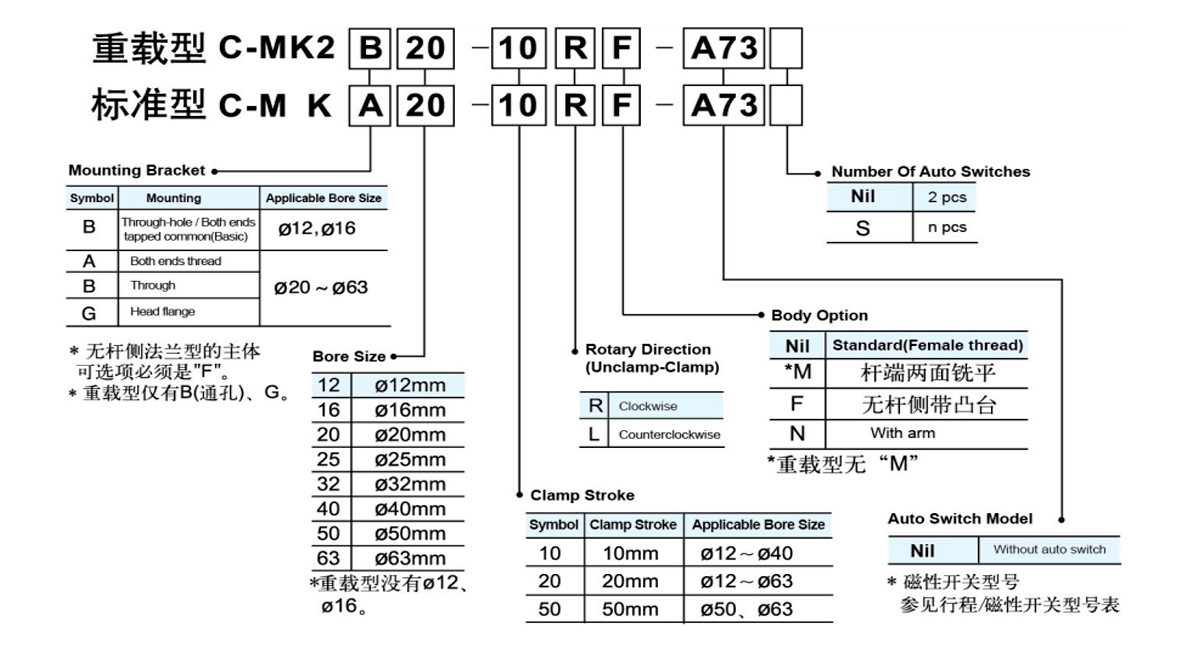

  • Kích thước lỗ khoan (mm) 12 16 20 25 32 40 50 63
    chất lỏng không khí
    hành động diễn xuất kép
    Áp suất vận hành tối đa 1MPa
    Áp suất vận hành tối thiểu 0,1MPa
    Nhiệt độ môi trường và chất lỏng Có công tắc tự động: -10~ 60oC Không có công tắc tự động: -10~ 70oC
    Tốc độ pít-tông 50～200 mm/s
    Đệm Cản cao su
    Dung sai chiều dài hành trình (mm) 0.6
    -0,4
    * Bôi trơn Không bắt buộc
    Góc quay 90°±10°
    Hướng quay Theo chiều kim đồng hồ · Ngược chiều kim đồng hồ
    Hành trình quay (mm) 7.5 9.5 15 19
    Hành trình kẹp (mm) 10 ·20 20 ·50
    Khoảnh khắc uốn cho phép (M · m) 1 3.8 7 13 27 47 107 182
    **Lực kẹp lý thuyết(N) 40 7.5 100 185 300 525 825 1400
    Độ chính xác không quay (Phần kẹp) ±14° ±1,2° ±0,9° ±0,7°
    Cảng đường ống M5×0,8 Rc¹/8 Rc¹/4
    * Vui lòng sử dụng ISOVG32 nếu bạn muốn sử dụng chất bôi trơn.
    * * Ở áp suất 0,5MPa.

  • Kiểu đột quỵ   /Tự động   Chuyển đổi
    Áp dụng
    Kích thước lỗ khoan
    (mm)     		*Mô hình chuyển đổi tự động
    Loại cơ bản
    Nội tuyến Ø12, Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    chờ đợi-
    đường sắt     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Đánh dấu chiều dài dây: Không đánh dấu - 0,5 m, L - 3 m, Z - 5 m
    Ví dụ: A73, A73L

  • Cơ bản

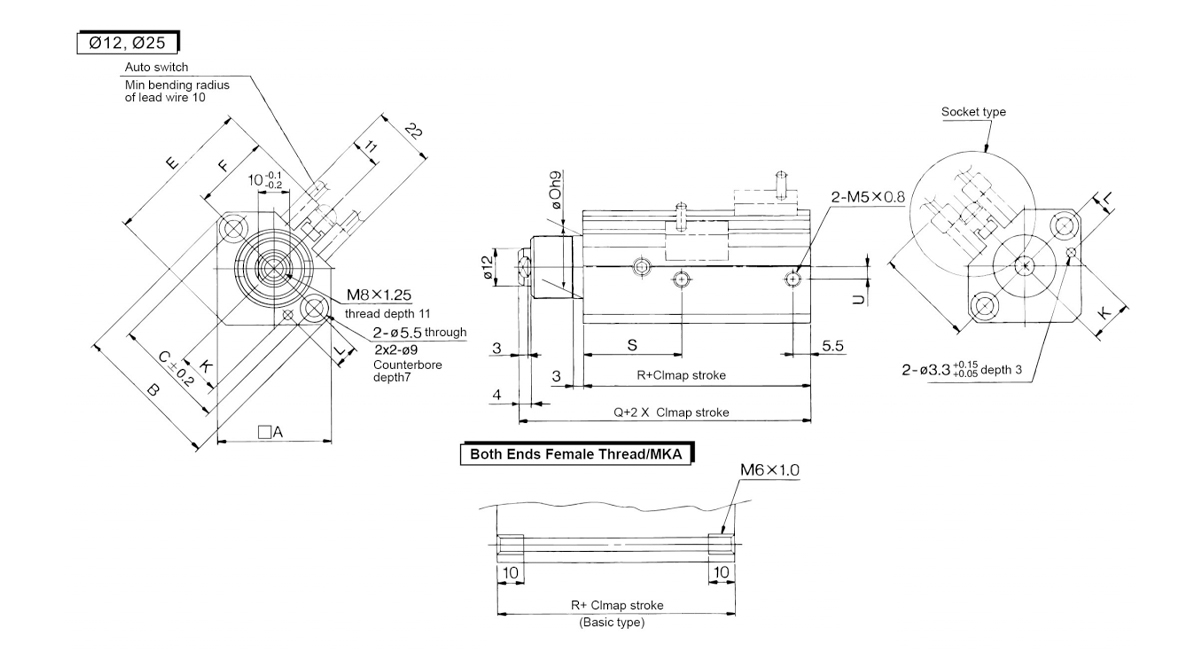

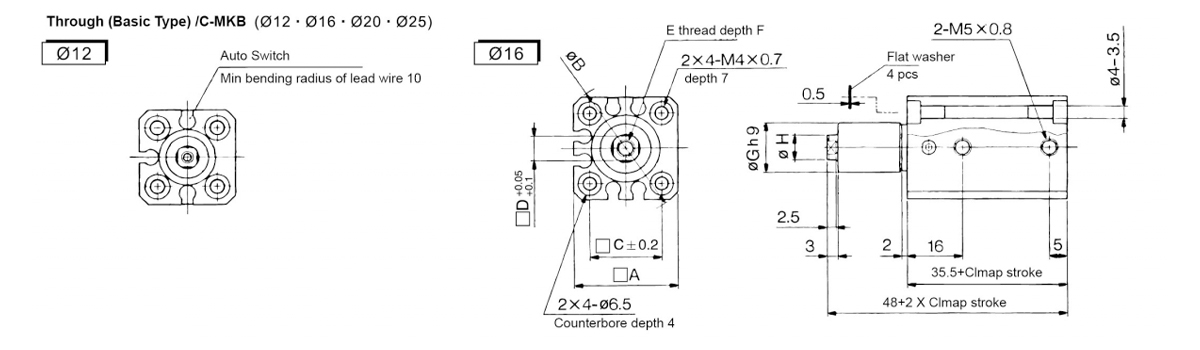

    người mẫu A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3×0,5 5.5 11 6
    C-MKB16 29 38 20 7 M5×0,8 6.5 14 8

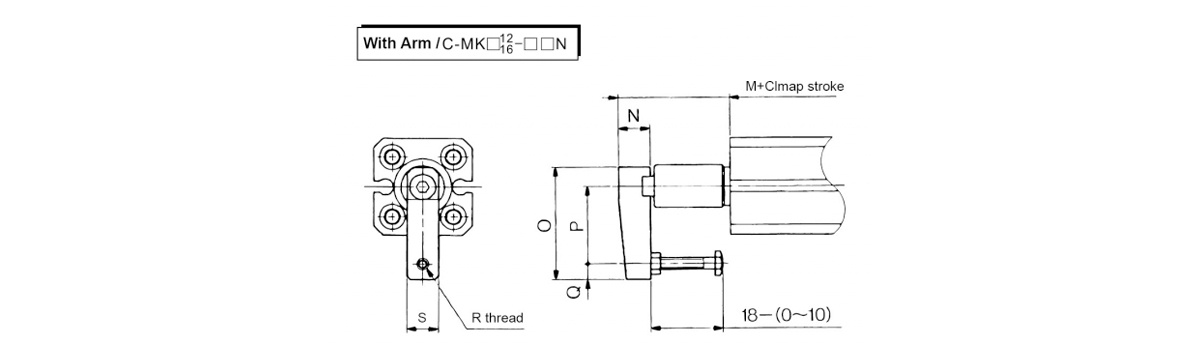

    Với cánh tay
    người mẫu M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3×0,5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4×0,7 11

    người mẫu A B C E F K L Oh9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13,5=0,15 7,5 ± 0,15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0,15 8±0,15 238052 73.5 63 32 5
    Lưu ý 1) Các kích thước trên được dựa trên công tắc từ D-A73L.
    Lưu ý 2) Khi cần piston được mở rộng hoàn toàn, hãy thêm hành trình kẹp và hành trình quay trở lại với kích thước thích hợp.

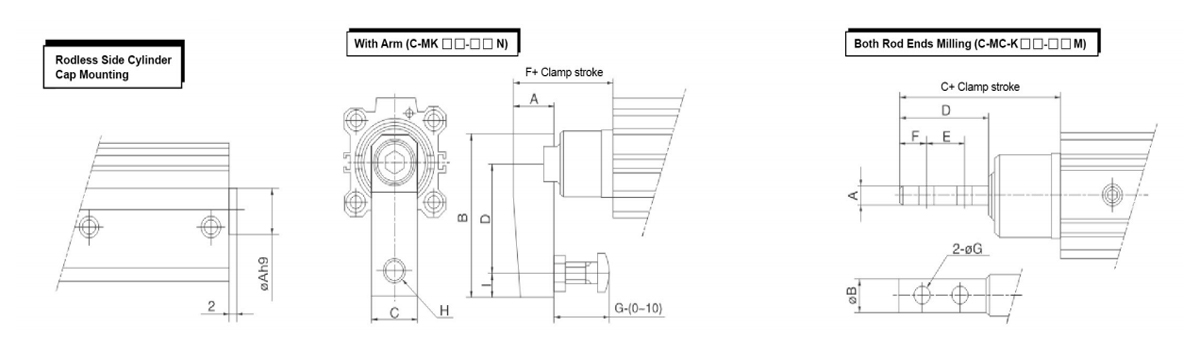

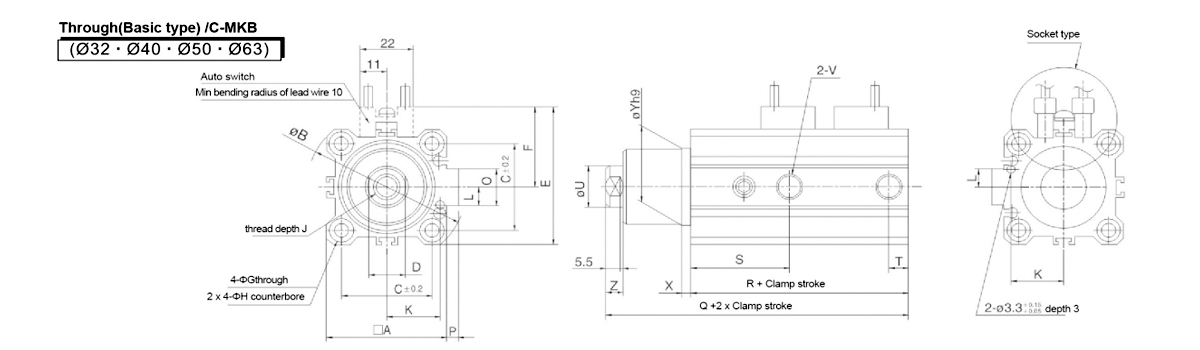

    người mẫu A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0,1 54 31.5 5.5 9 sâu 7 M10×1.5 12 20±0,15 7±0,15 14 4.5 93.5 71.5 37 7.5 16 RC1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB40 52 69 40 14 -0,1 61 35 5.5 9 sâu 7 M10×1.5 12 24±0,15 7±0,15 14 5 94.5 65 29.5 8 16 RC1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB50 64 86 50 17 -0,1 73 41 6.6 11 sâu 8 M12×1,75 15 30±0,15 8±0,15 19 7 112 76.5 34 10.5 20 RC1/4 3.5 37 0 7.5
    -0,2 -0,062
    C-MKB63 77 103 17 -0,1 86 47.5 9 14 sâu 10,5l M12×1,75 15 35±0,15 9±0,15 19 7 115 80 35 10.5 20 RC1/4 3.5 48 0 7.5
    60 -0,2 -0,062

    người mẫu A B

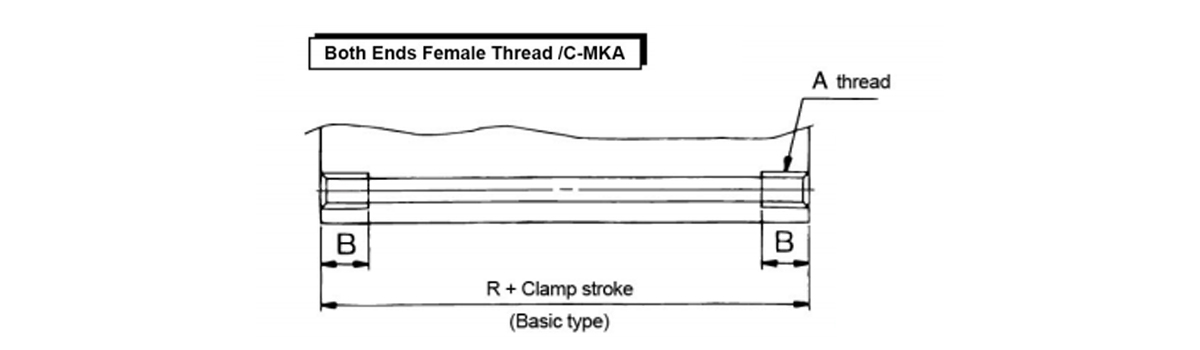

    C-MKA32 M6×1.0 10
    C-MKA40 M6×1.0 10
    C-MKA50 M8×1,25 14
    C-MKA63 M10×1.5 18

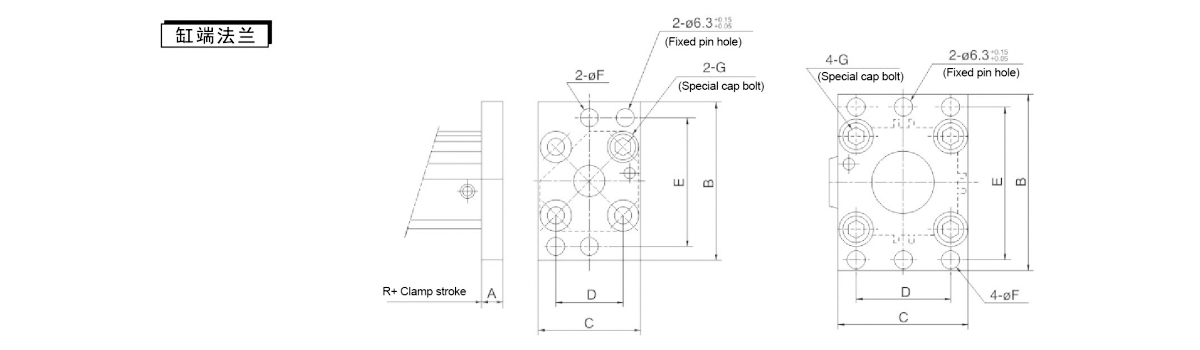

    Mặt bích cuối xi lanh
