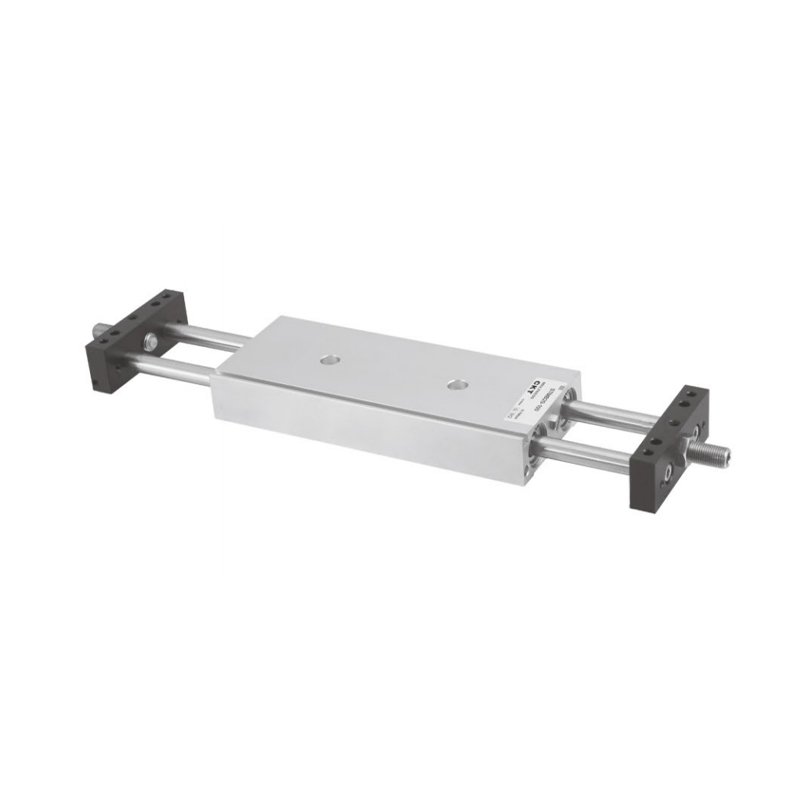

Xi lanh trượt dòng STM (Ø10~Ø25)
  • Xi lanh trượt dòng STM (Ø10~Ø25)
Xi lanh trượt

Xi lanh trượt dòng STM (Ø10~Ø25)

1. Hai hình thức lắp đặt và sửa chữa: lắp đặt thân máy hoặc lắp đặt thanh trượt;
2. Cấu trúc thanh piston đôi giúp xi lanh có hiệu suất chống uốn và chống xoắn tốt hơn, đồng thời có thể chịu được tải trọng chuyển động lớn hoặc tải trọng ngang;
3. Các thiết bị đệm như miếng đệm chống va chạm hoặc bộ đệm áp suất dầu ở cả hai đầu có thể làm chậm tốc độ va chạm một cách hiệu quả và kéo dài tuổi thọ của xi lanh;
4. Chọn vật liệu bịt kín chịu nhiệt độ cao để đảm bảo hoạt động bình thường của xi lanh trong điều kiện 150oC.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Không có bài viết trước
SAU：Xi lanh trượt nhỏ dòng MXH (Dẫn hướng tuyến tính) (Ø6~Ø20)
  • Tiêu chuẩn        Thông số kỹ thuật tiêu chuẩn
    Kích thước lỗ khoan (mm) 10 16 20 25
    hành động diễn xuất kép
    chất lỏng không khí
    Phạm vi áp suất vận hành 0,1 ~ 1,0MPa (14 ~ 145psi)
    Bằng chứng áp lực 1,5MPa(215ps)
    Nhiệt độ hoạt động (oC) -20~70
    Phạm vi tốc độ hoạt động (mm/s) 30~500
    Dung sai chiều dài hành trình 1.00
    Đệm không Đệm cản hoặc đệm dầu (tùy chọn)
    * Độ chính xác không quay ±0,1° ±0,05°
    *Cổng đường ống M5×0,8 PT1/8
    * Độ chính xác không quay đề cập đến góc mà tấm cố định xi lanh có thể xoay khi xi lanh được rút lại hoàn toàn.
    **Có sẵn loại ren NPT và G để kết nối đường ống.
    Lưu ý: Dòng C-STM hoàn toàn có từ tính.

  • Thông số tiêu chuẩn
    Kích thước lỗ khoan (mm) Đột quỵ tiêu chuẩn (mm) Đột quỵ tối đa Đột quỵ cho phép
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2.025 25 50 75 100 125 175 200 250 250 300
    Lưu ý: 1. Trong phạm vi hành trình cho phép, khi hành trình lớn hơn hành trình tối đa, quá trình xử lý không chuẩn sẽ được thực hiện. Đối với các nét đặc biệt khác, vui lòng liên hệ với công ty chúng tôi.

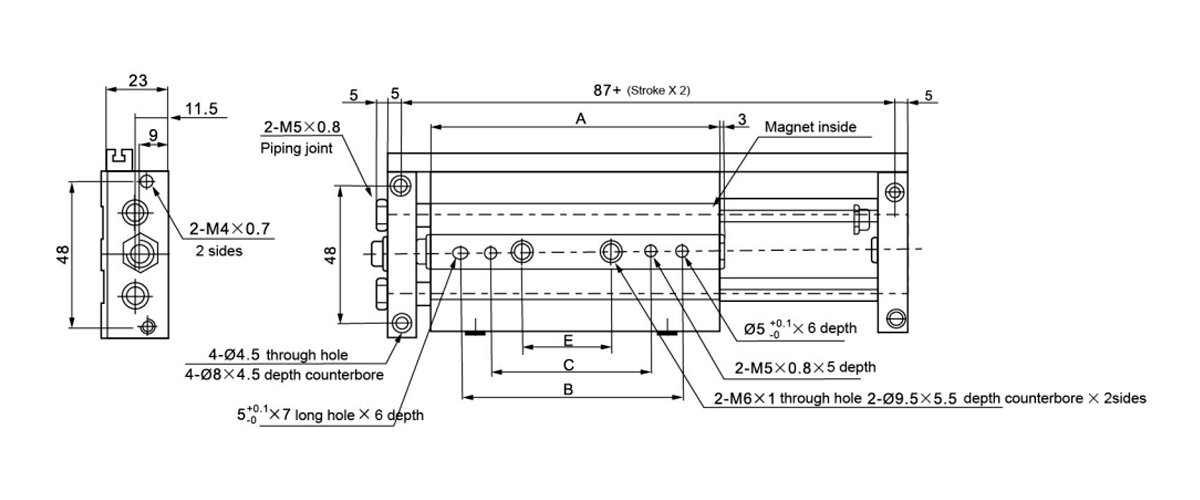

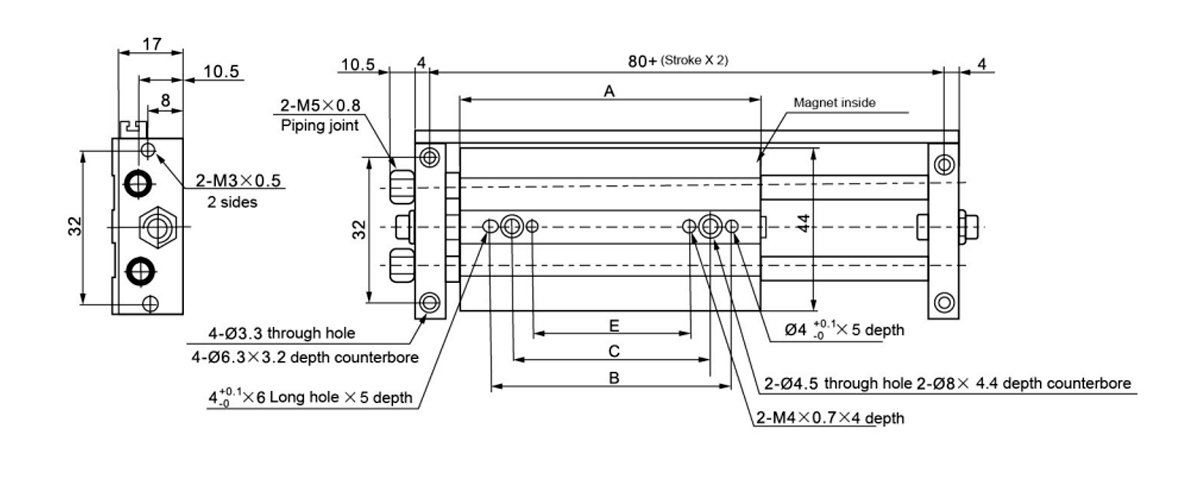

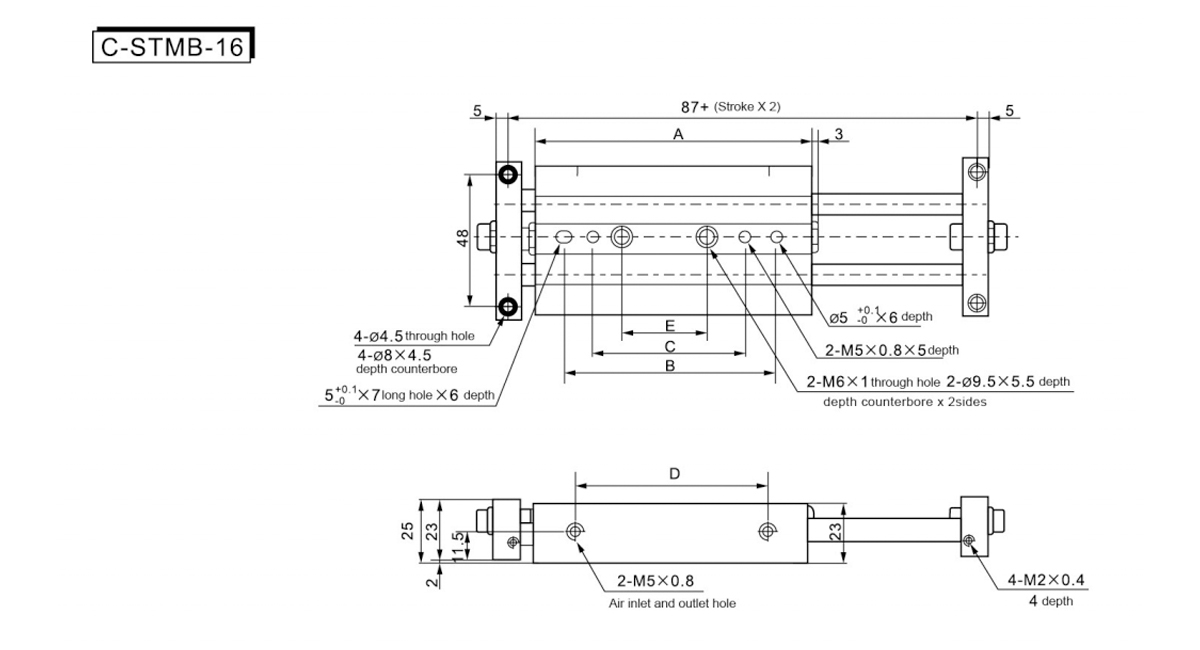

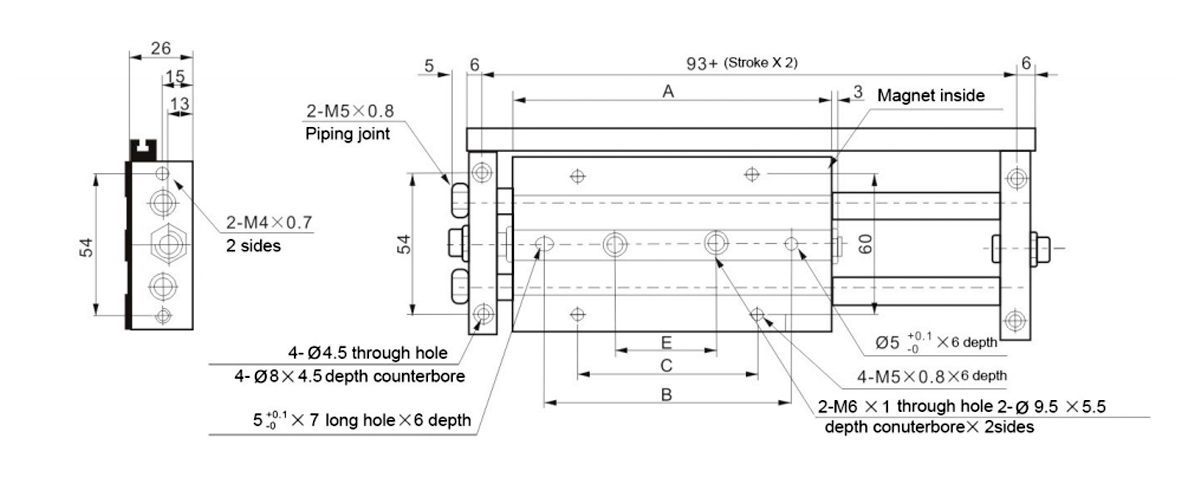

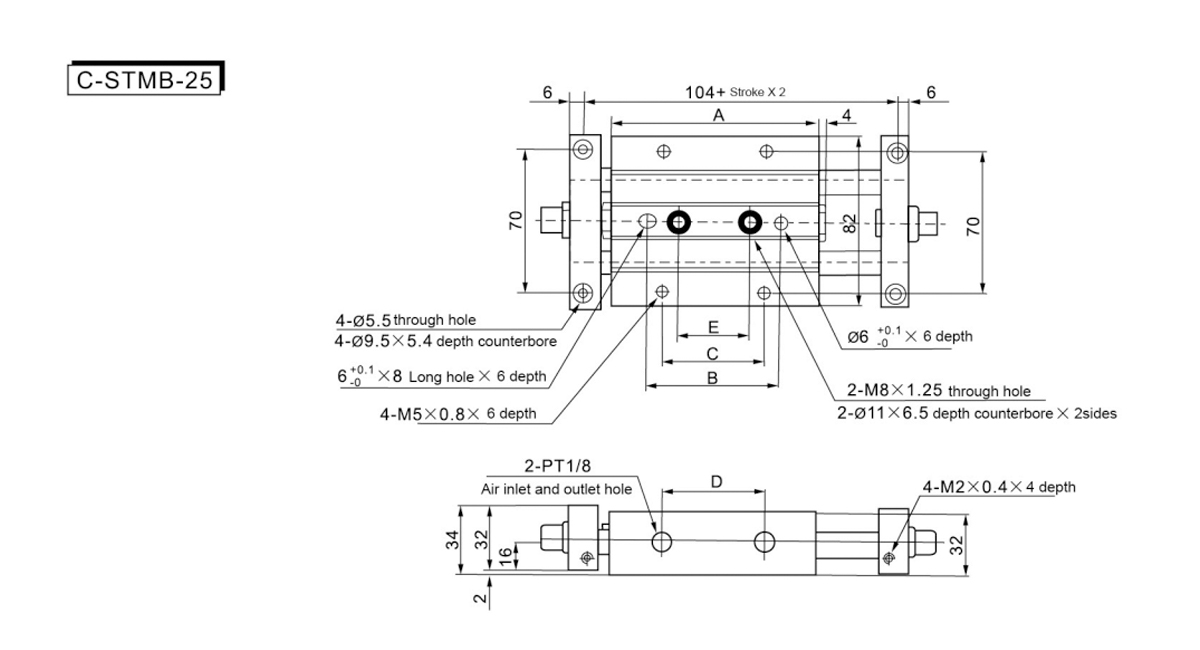

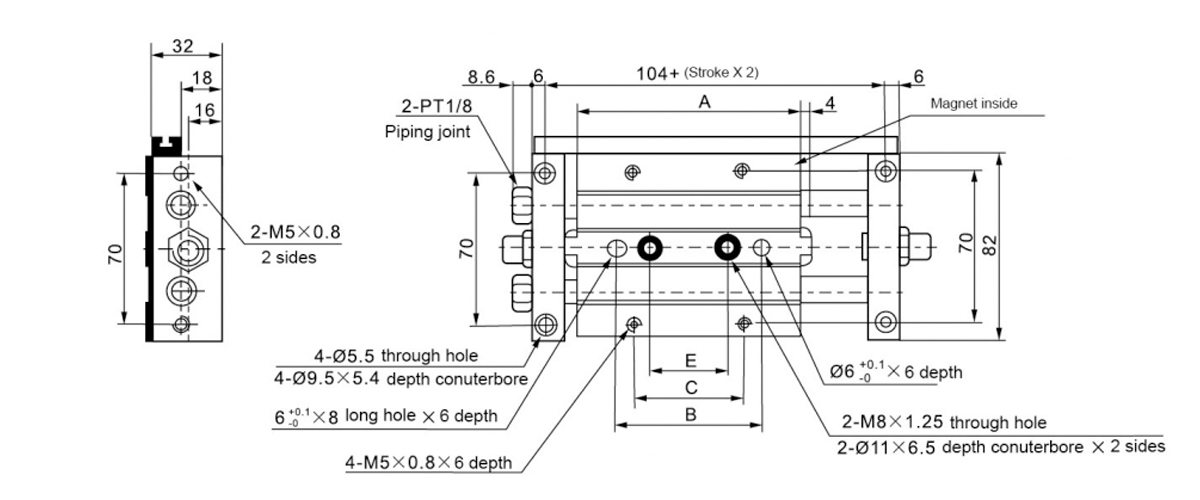

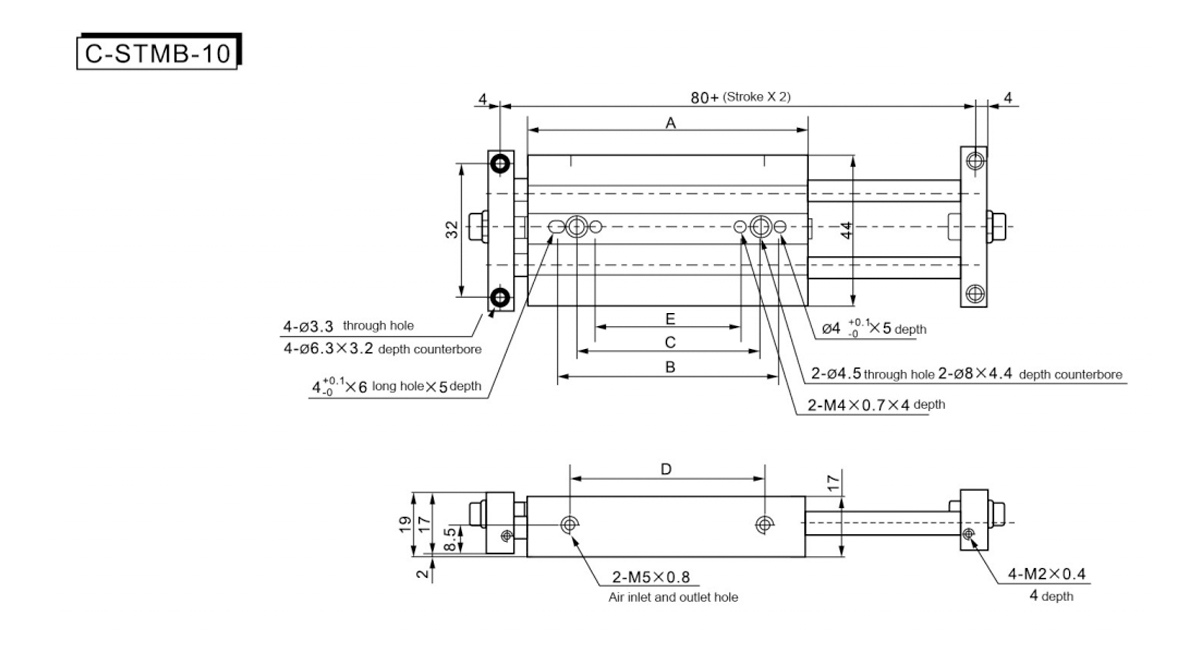

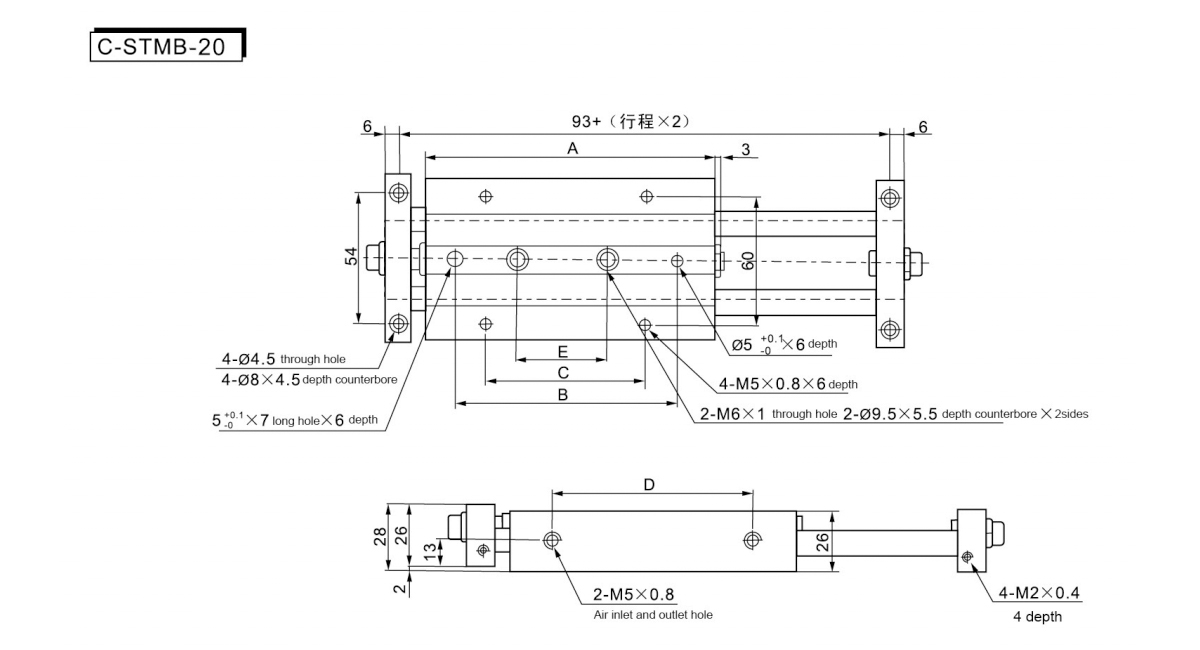

    Đột quỵ/Biểu tượng 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

    Đột quỵ/Biểu tượng A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

    Đột quỵ/Biểu tượng A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

    Đột quỵ/Biểu tượng A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

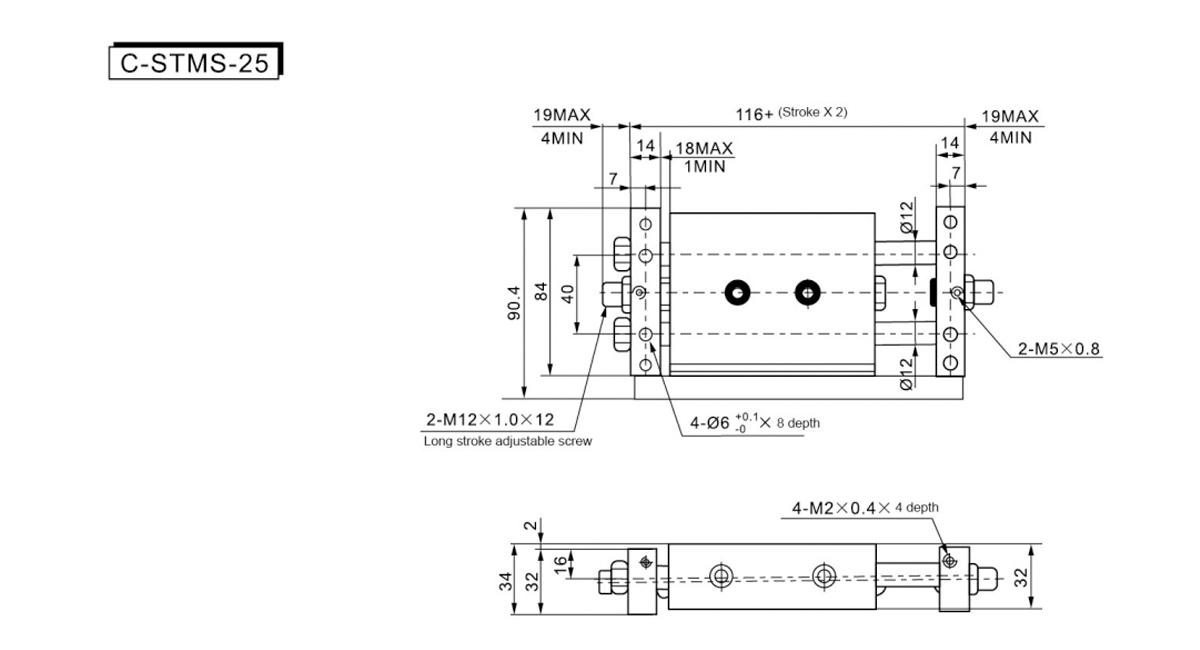

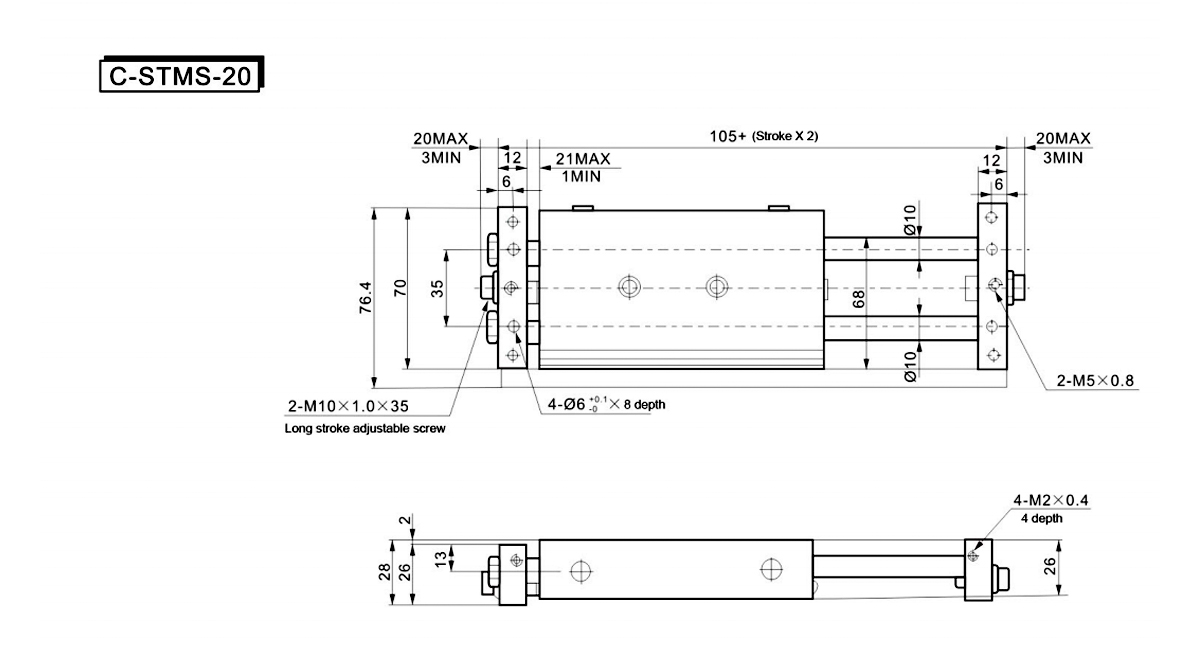

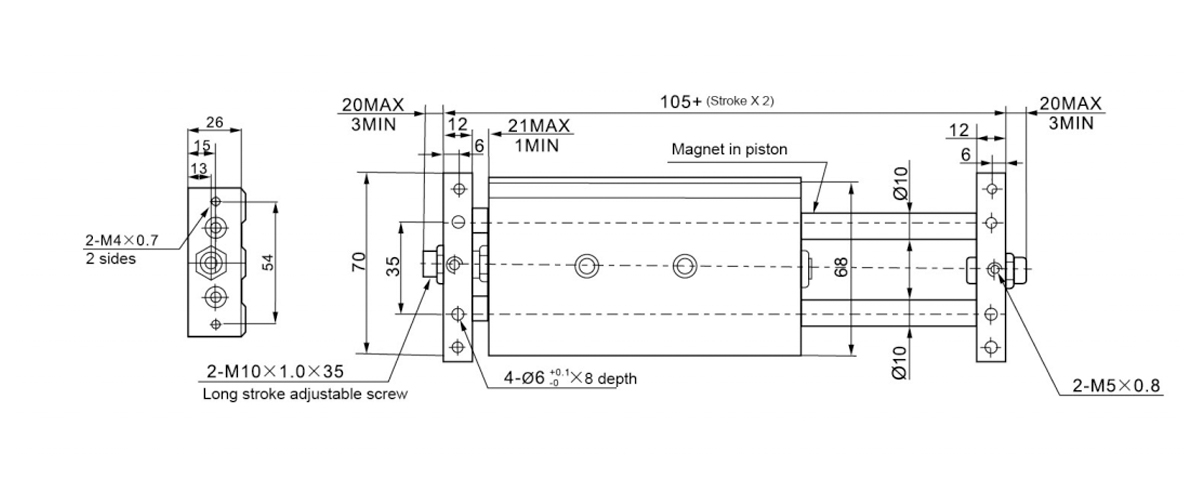

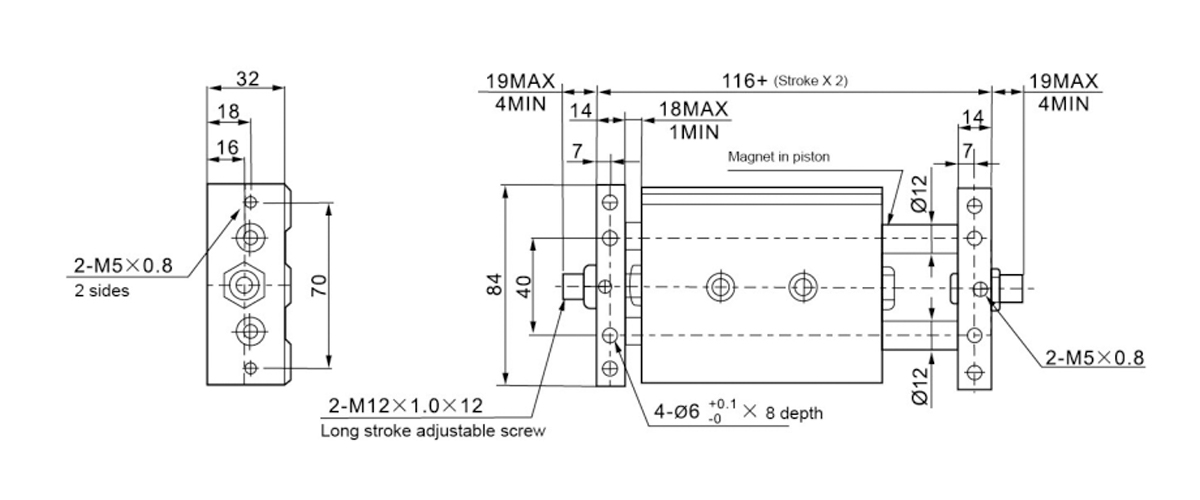

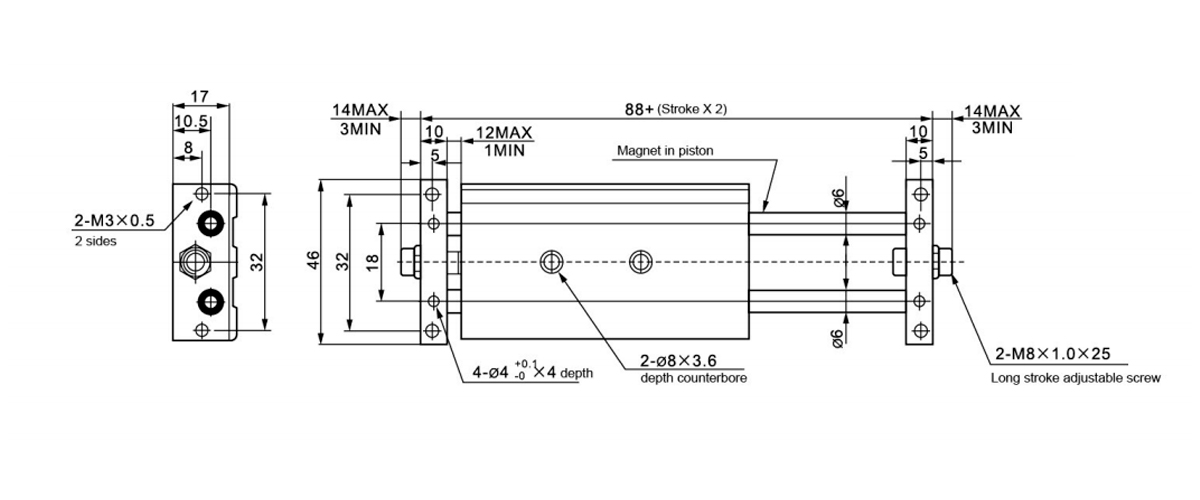

    Đột quỵ/Biểu tượng 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    Đột quỵ/Biểu tượng A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

    Đột quỵ/Biểu tượng A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    Đột quỵ/Biểu tượng A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
