Khớp nối một chạm bằng thép không gỉ dòng KQB2
  • Khớp nối một chạm bằng thép không gỉ dòng KQB2
Lắp một chạm bằng thép không gỉ

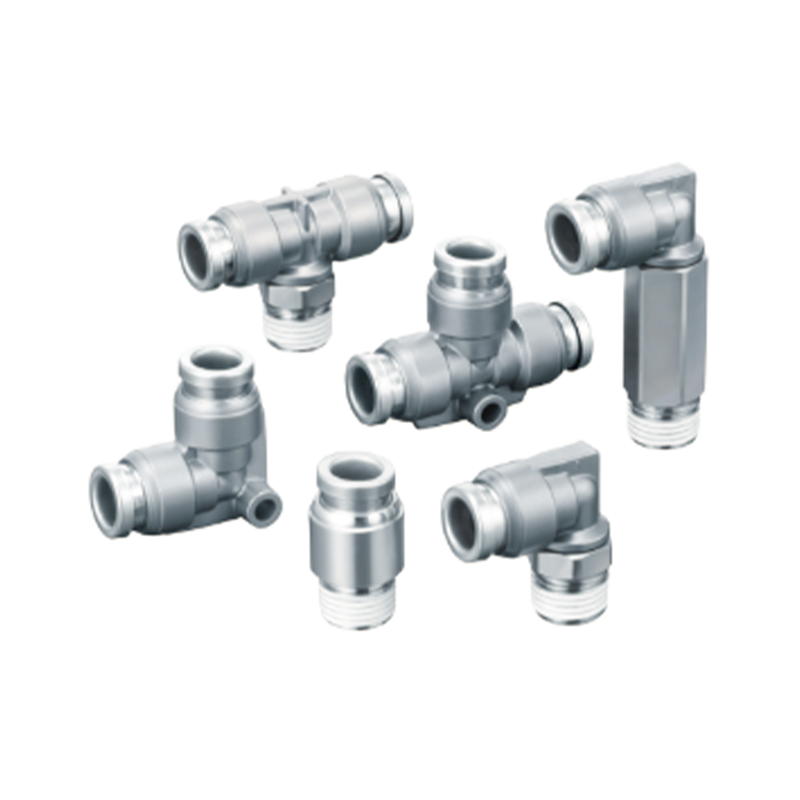

Khớp nối một chạm bằng thép không gỉ dòng KQB2

Bộ khớp nối một chạm bằng thép không gỉ dòng KQB2 áp dụng công nghệ đúc tích hợp bằng thép không gỉ cao cấp, được thiết kế đặc biệt cho các tình huống truyền chất lỏng yêu cầu tháo gỡ nhanh và bịt kín đáng tin cậy, đáp ứng các yêu cầu toàn diện về độ sạch và độ bền trong môi trường công nghiệp.

Tính năng cốt lõi
Tính ổn định của vật liệu: Cấu trúc hoàn toàn bằng thép không gỉ có khả năng chống ăn mòn tự nhiên, tránh nguy cơ ô nhiễm môi trường và thích ứng với môi trường axit-bazơ cũng như biến động nhiệt độ và áp suất
Cơ chế khóa tức thời: Thiết kế khóa một chiều kéo đẩy thực hiện kết nối vận hành mù và vòng đệm kín tự bù tích hợp giúp loại bỏ rủi ro rò rỉ
Mở rộng khả năng tương thích hệ thống: Hỗ trợ kết nối chuỗi mô-đun của nhiều đường kính ống, cho phép cấu hình linh hoạt các nút nhánh trong các đường ống phức tạp
Tối ưu hóa chi phí bảo trì: Tính năng tháo và lắp ráp không cần dụng cụ giúp rút ngắn đáng kể thời gian ngừng hoạt động của thiết bị và cấu trúc lò xo giữ có thể được thay thế độc lập để giảm chi phí bảo trì

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Lắp một chạm bằng thép không gỉ SUS316 dòng KQG2
SAU：Không có bài viết sau
  • Thông số kỹ thuật
    Chất lỏng được sử dụng Không khí, nước, hơi nước
    Phạm vi áp suất Lưu ý 2) -100 kPa đến 1 MPa Lưu ý 3)
    Áp suất thử áp suất 3.0MPa
    Nhiệt độ môi trường xung quanh và nhiệt độ chất lỏng Lưu ý 4) -5 đến 150°C (nhưng không đông lạnh) Lưu ý 3)
    Mỡ được sử dụng Không có đặc điểm kỹ thuật dầu mỡ
    Niêm phong các bộ phận ren Với chất bịt kín
    Lưu ý 1) Không thể sử dụng nước với ống nylon mềm.
    Lưu ý 2) Vì độ rò rỉ khác 0 nên tránh sử dụng bảo trì chân không để kiểm tra rò rỉ, v.v. Lưu ý 3) Xác nhận phạm vi áp suất vận hành và phạm vi nhiệt độ vận hành của đường ống.
    Lưu ý 4) Lắp đặt lớp lót theo các điều kiện sau (ngoại trừ □3.2).
    ·Khi sử dụng trong môi trường hoặc chất lỏng có nhiệt độ thay đổi đột ngột.
    ·Khi sử dụng ở nhiệt độ cao.

    Thích hợp cho đường ống
    Vật liệu ống FEP, PFA, nylon, nylon mềm Note 1), polyurethane, polyolefin
    Đường kính ngoài của ống Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ Điều kiện nhiệt độ cài đặt lớp lót
    Ống sử dụng Nhiệt độ
    Ống FEP/dòng TH Trên 80°C
    Ống PFA/dòng TL Trên 120°C
    phụ tùng thay thế
    Tên Đường kính ngoài của ống người mẫu Chất liệu
    Vòng đệm 一 M-5G3 SUS316
    FKM đặc biệt
    Đai ốc gắn bảng điều khiển Ø3,2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

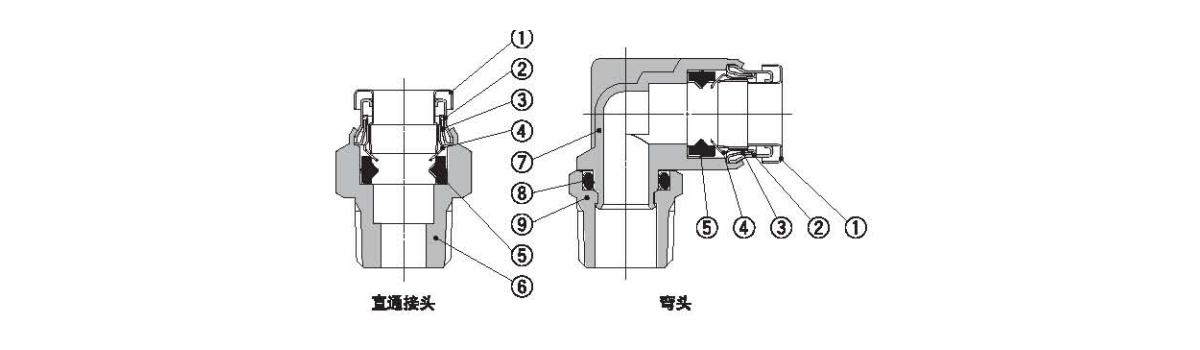

  • Không. Tên Chất liệu
    1 Tay áo phát hành SUS304
    2 Ống dẫn hướng 1 SUS304
    3 Ống dẫn hướng 2 SU8304
    4 Kẹp mùa xuân SUS304
    5 Con dấu FKM đặc biệt (lớp phủ flo)
    6 Thân nối thẳng C3604 (mạ niken điện phân)
    7 Thân khuỷu tay SU8316
    8 Vòng chữ O FKM đặc biệt (lớp phủ flo)
    9 Nút nhấn vào C3804 (mạ niken berili điện phân)

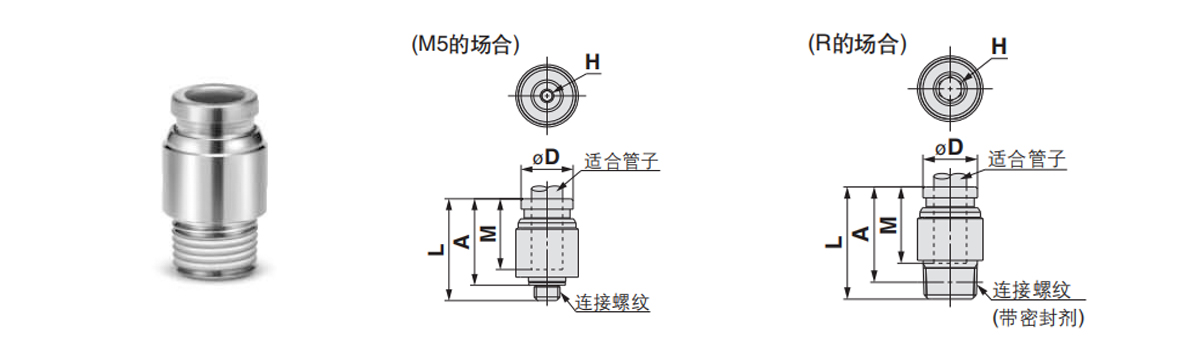

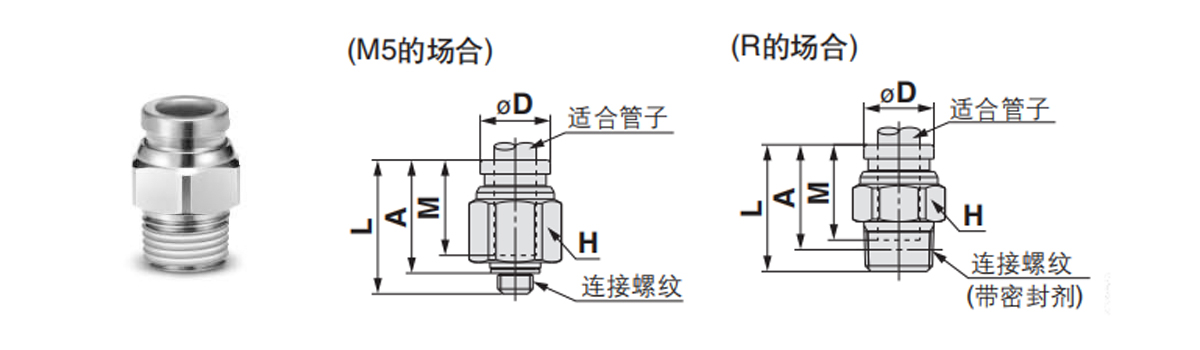

  • Đầu nối thẳng: KQB2H
    Thích hợp cho đường kính ngoài của ống mm Chủ đề kết nối
    R, M     		người mẫu H
    (lục giác đối diện)     		ØD Lưu ý 1) L A※ M Chú thích 2) Diện tích mặt cắt hiệu dụng mm2 chất lượng g
    Ø3.2 M5×0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    8/1 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    8/1 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    8/1 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 8/1 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Kích thước tham chiếu sau khi vặn vít.
    Lưu ý 1) Ø biểu thị đường kính tối đa.
    Lưu ý 2) Cho biết giá trị khi sử dụng ống FEP.
    Ø16 chỉ giá trị khi chỉ sử dụng ống nylon.

    Đầu nối thẳng ổ cắm lục giác: KQB2S
    Thích hợp cho đường kính ngoài của ống mm Chủ đề kết nối
    R, M     		người mẫu H
    (lục giác đối diện)     		ØD Lưu ý 1) L A※ M Lưu ý 2)Phí hiệu dụng Diện tích mm2 chất lượng g
    Ø3.2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 8/1 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 8/1 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Kích thước tham chiếu sau khi vặn ren.
    Lưu ý 1) ØD có nghĩa là đường kính tối đa.
    Lưu ý 2) Cho biết giá trị khi sử dụng ống FEP.
    Ø16 chỉ ra các giá trị khi chỉ sử dụng ống nylon.

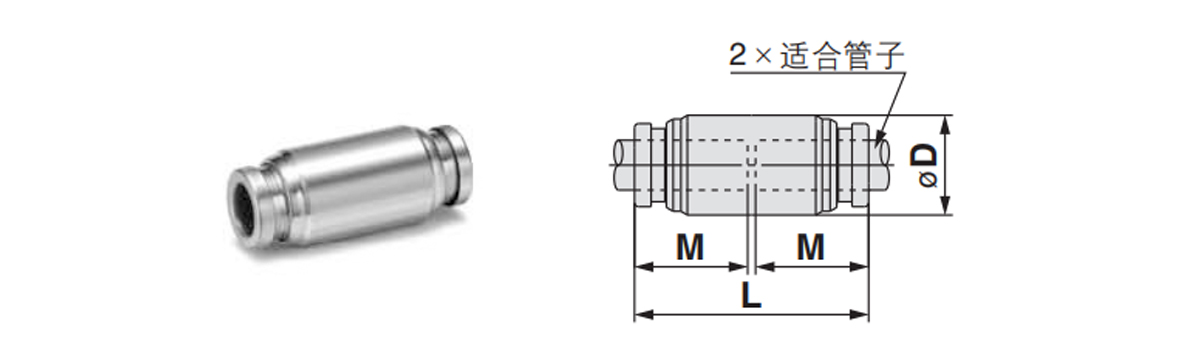

    Đầu nối thẳng: KQB2H
    Thích hợp cho đường kính ngoài của ống mm người mẫu ØD Lưu ý 1) L M Chú thích 2) Diện tích mặt cắt hiệu dụng mm2 chất lượng g
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Lưu ý 1) ØD có nghĩa là đường kính tối đa.
    Lưu ý 2) Cho biết giá trị khi sử dụng ống FEP.
    Ø16 chỉ ra các giá trị khi chỉ sử dụng ống nylon.

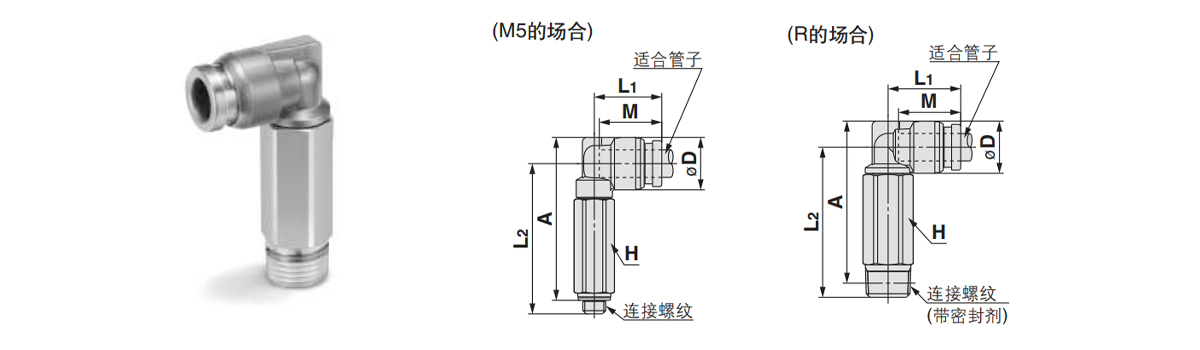

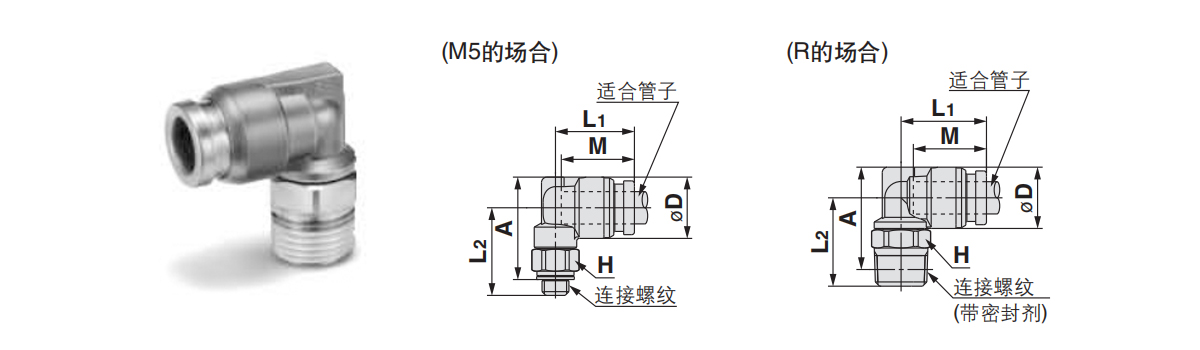

    Khuỷu tay: KQB2L
    Thích hợp cho đường kính ngoài của ống mm Chủ đề kết nối
    R, M     		người mẫu H
    (lục giác đối diện)     		Lưu ý 1)
    ØD     		L1 L2 A※ M Lưu ý 2)
    Diện tích mặt cắt hiệu dụng mm 2     		chất lượng g
    Ø3.2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    8/1 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    8/1 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    8/1 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 8/1 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    8/3 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 8/1 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 8/3 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Kích thước tham khảo sau khi vặn ren R.
    Lưu ý 1) ØD có nghĩa là đường kính tối đa.
    Lưu ý 2) Cho biết giá trị khi sử dụng ống FEP.
    Ø16 biểu thị giá trị khi sử dụng ống nylon.

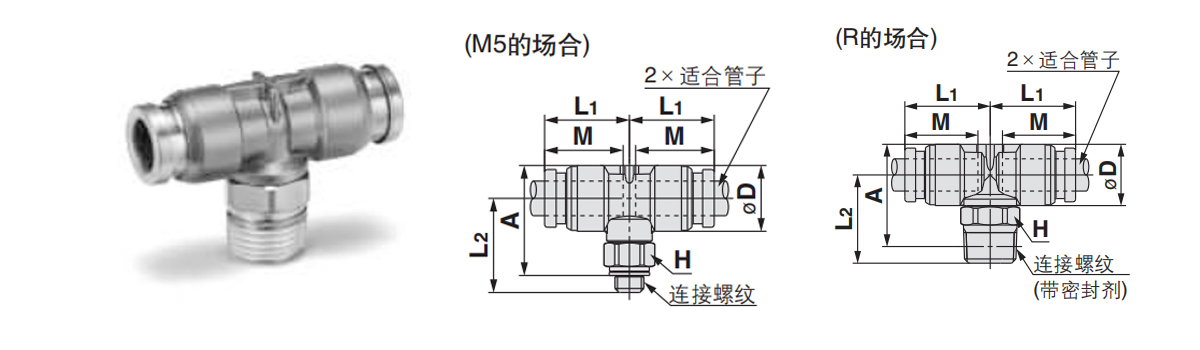

    Đầu nối hình chữ T ống đôi: KQB2T
    Thích hợp cho đường kính ngoài của ống mm Chủ đề kết nối
    R, M     		người mẫu H
    (lục giác đối diện)     		Lưu ý 1)
    ØD     		L1 L2 A※ M Lưu ý 2)
    Diện tích mặt cắt hiệu dụng mm2     		chất lượng g
    Ø3.2 M5×0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    8/1 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    8/1 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    8/3 KQB2T06-03S 17 21.8 22.2 35
    Ø8 8/1 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    8/3 KQB2T08-03S 17 22.9 24.6 38
    Ø10 8/1 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    8/3 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    8/3 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Kích thước tham khảo sau khi vặn ren R.
    Lưu ý 1) ØD có nghĩa là đường kính tối đa.
    Lưu ý 2) Cho biết giá trị khi sử dụng ống FEP.
    Ø16 chỉ ra các giá trị khi chỉ sử dụng ống nylon.

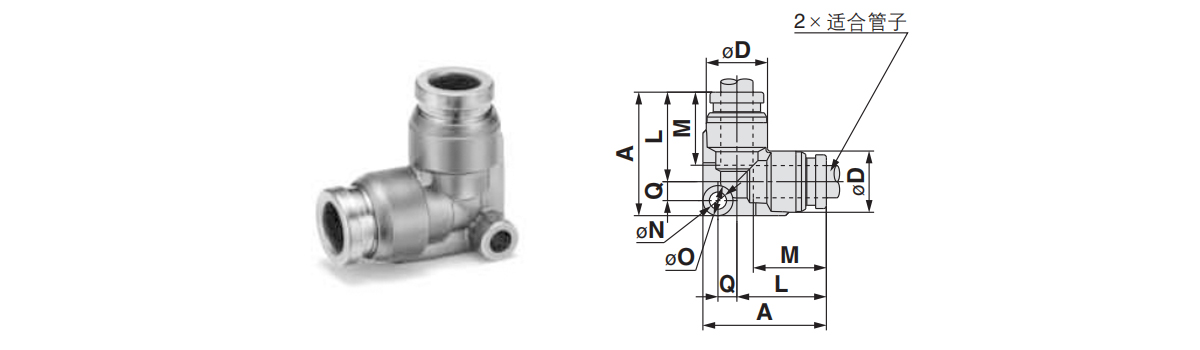

    Khuỷu tay góc phải: KQB2L
    Thích hợp cho đường kính ngoài của ống mm người mẫu Lưu ý 1)
    6D     		L A Q M ØN O Lưu ý 2)
    Diện tích mặt cắt hiệu dụng mm2     		chất lượng g
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Lưu ý 1) ØD có nghĩa là đường kính tối đa.
    Lưu ý 2) Cho biết giá trị khi sử dụng ống FEP.
    Ø18 chỉ ra các giá trị khi chỉ sử dụng ống nylon.

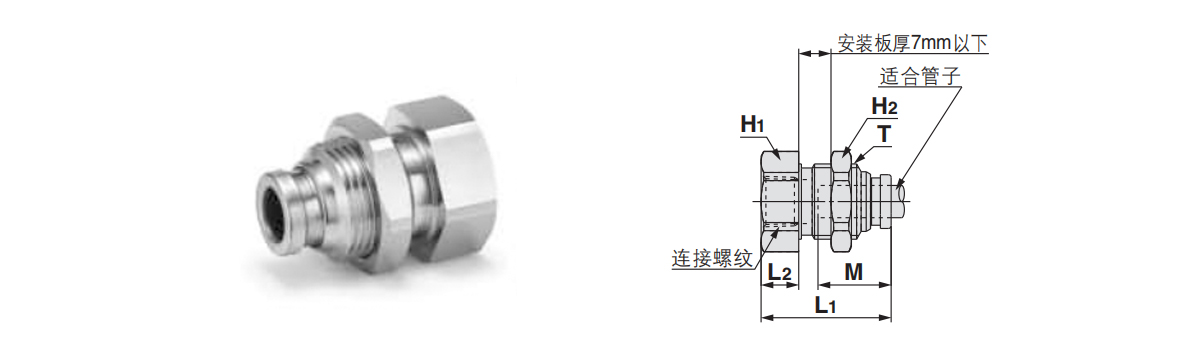

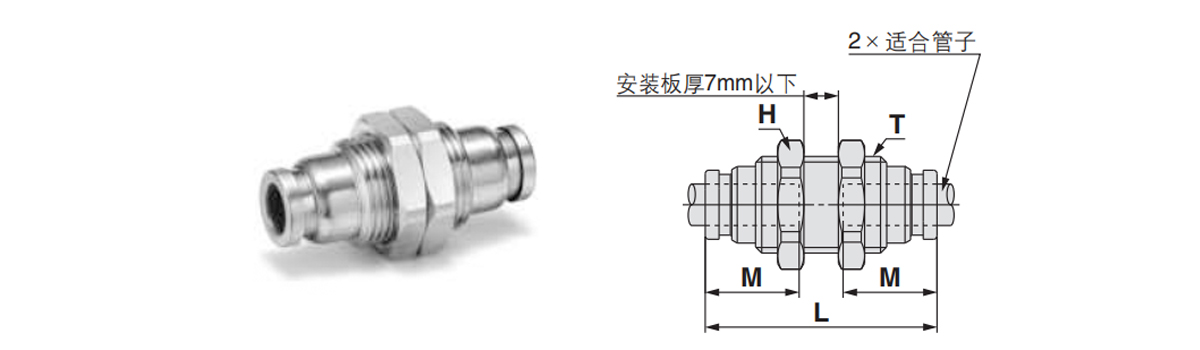

    Đầu nối thẳng gắn trên bảng điều khiển: KQB2E
    Thích hợp cho đường kính ngoài của ống mm người mẫu T
    (M)     		H
    (lục giác đối diện)     		L Lỗ gắn M Lưu ý 2)
    Diện tích mặt cắt hiệu dụng mm2     		chất lượng g
    Ø3.2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Lưu ý: Các giá trị biểu thị giá trị cho ống FEP.
    Ø16 chỉ biểu thị giá trị cho ống nylon.

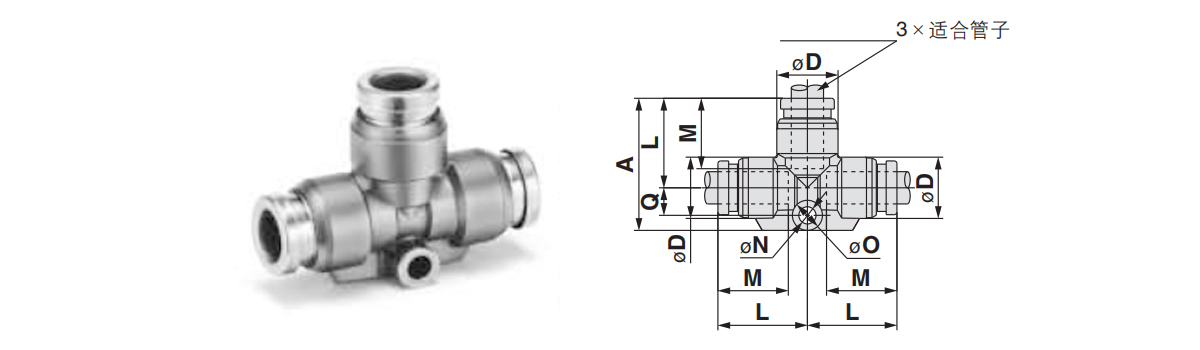

    Lắp ống chữ T: KQB2T
    Thích hợp cho đường kính ngoài của ống mm người mẫu Lưu ý 1)
    D     		L A Q M ØN ØO Lưu ý 2)
    Diện tích mặt cắt hiệu dụng mm2     		chất lượng g
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Lưu ý 1) ØD có nghĩa là đường kính tối đa.
    Lưu ý 2) Cho biết giá trị khi sử dụng ống FEP.
    Ø16 chỉ ra các giá trị khi chỉ sử dụng ống nylon.

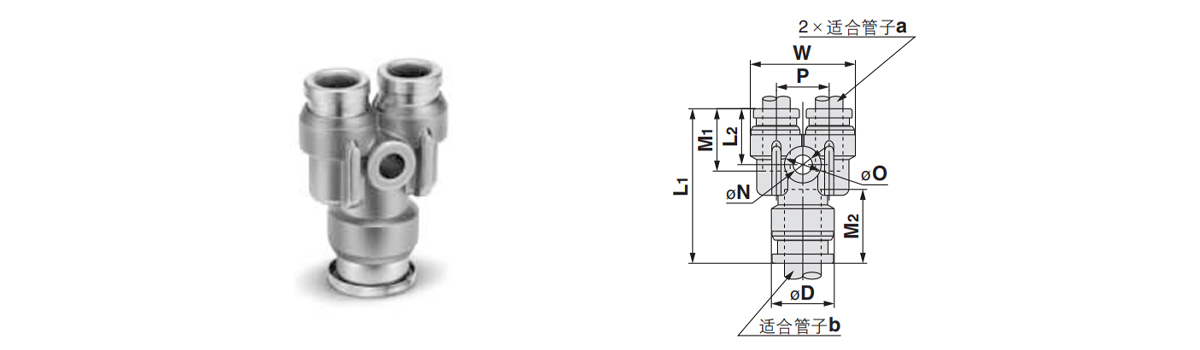

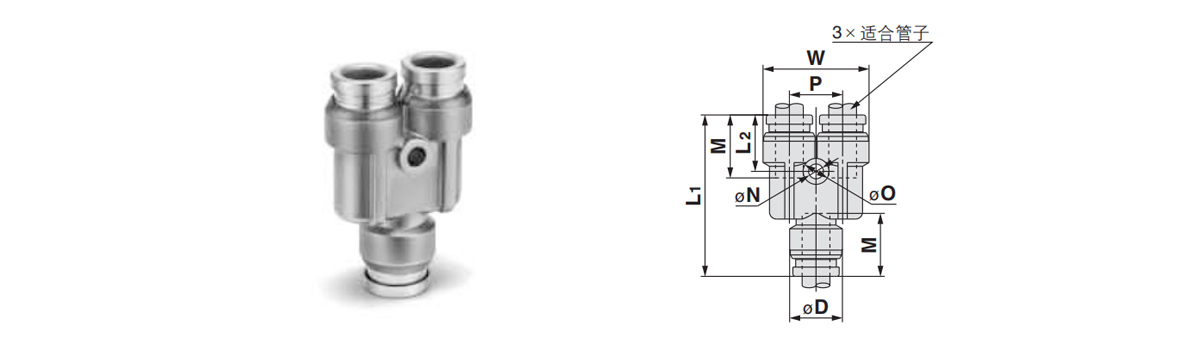

    Lắp ống chữ Y: KQB2U
    Thích hợp cho đường kính ngoài của ống mm người mẫu Lưu ý 1)
    ØD     		W L1 L P M ØN 60 Lưu ý 2)
    Diện tích mặt cắt hiệu dụng mm2     		chất lượng g
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Lưu ý 1)②ØD means maximum diameter.
    Lưu ý 2) Cho biết giá trị khi sử dụng ống FEP.
    Ø16 chỉ ra các giá trị khi chỉ sử dụng ống nylon.

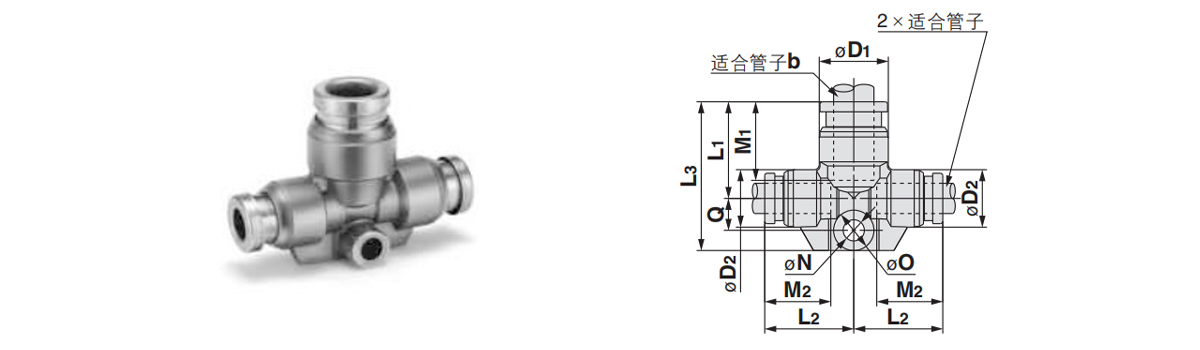

    Giảm tee: KQB2T
    Thích hợp cho đường kính ngoài của ống mm người mẫu Lưu ý 1)
    ØD1     		Lưu ý 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Lưu ý 2)
    Diện tích mặt cắt hiệu dụng mm2     		chất lượng g
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Lưu ý 1) ØD1, ØD2  means maximum diameter.
    Lưu ý 2) Indicates values when using FEP pipes.

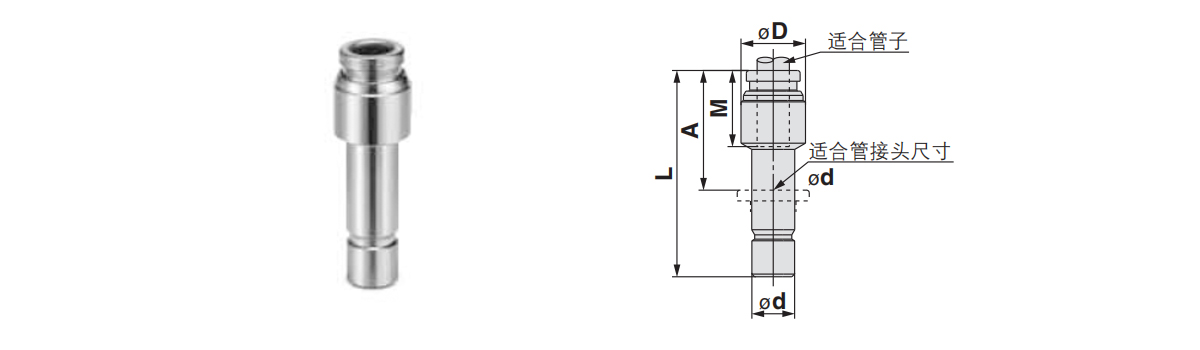

    Đầu cắm: KQB2R
    Thích hợp cho đường kính ngoài của ống mm Kích thước khớp nối ống phù hợp od người mẫu ØD Lưu ý 1) L A M Lưu ý 2)
    Diện tích mặt cắt hiệu dụng mm2     		chất lượng g
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Lưu ý 1) ØD có nghĩa là đường kính tối đa.
    Lưu ý 2) Cho biết giá trị khi sử dụng ống FEP.

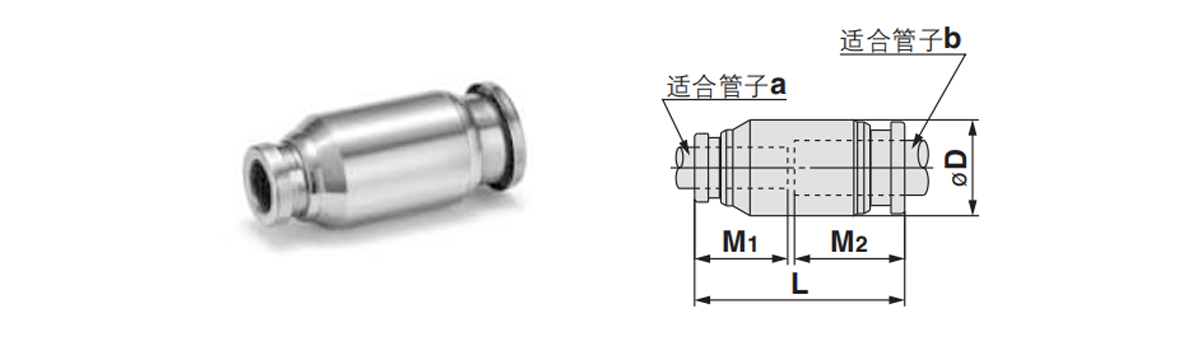

    Giảm ống thẳng: KQB2H
    Thích hợp cho đường kính ngoài của ống mm người mẫu ØD Lưu ý 1) L M1 M2 Lưu ý 2)
    Diện tích mặt cắt hiệu dụng mm2     		chất lượng g
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Lưu ý 1) ØD có nghĩa là đường kính tối đa.
    Lưu ý 2) Cho biết giá trị khi sử dụng ống FEP.

    Giảm lắp ống chữ Y: KQB2U
    Thích hợp cho đường kính ngoài của ống mm người mẫu Lưu ý 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Lưu ý 2)
    Diện tích mặt cắt hiệu dụng mm2     		chất lượng g
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Lưu ý 1) ØD có nghĩa là đường kính tối đa.
    Lưu ý 2) Indicates values when using FEP pipes.

    Đầu nối ống thẳng ren trong gắn trên bảng điều khiển: KQB2E
    Thích hợp cho đường kính ngoài của ống mm Chủ đề kết nối
    Pe     		người mẫu T
    (M)     		Các cạnh đối diện của lục giác L1 L2 Lỗ gắn M Lưu ý 2)
    Diện tích mặt cắt hiệu dụng mm2     		chất lượng g
    Xin chào H2
    Ø3.2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 8/1 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    8/3 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Lưu ý: Các giá trị biểu thị giá trị cho ống FEP.
    Ø16 chỉ biểu thị giá trị cho ống nylon.

    Khuỷu tay dài: KQB2W
    Thích hợp cho đường kính ngoài của ống mm Chủ đề kết nối
    R, M     		người mẫu H
    Các cạnh đối diện lục giác     		ØD Lưu ý 1) L1 L A※ M Lưu ý 2)
    Diện tích mặt cắt hiệu dụng mm2     		chất lượng g
    Ø3.2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 8/1 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 8/3 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Kích thước tham khảo sau khi vặn ren F.
    Lưu ý 1) ØD có nghĩa là đường kính tối đa.
    Lưu ý 2) Cho biết giá trị khi sử dụng ống FEP.
    Ø18 chỉ giá trị khi chỉ sử dụng ống nylon.

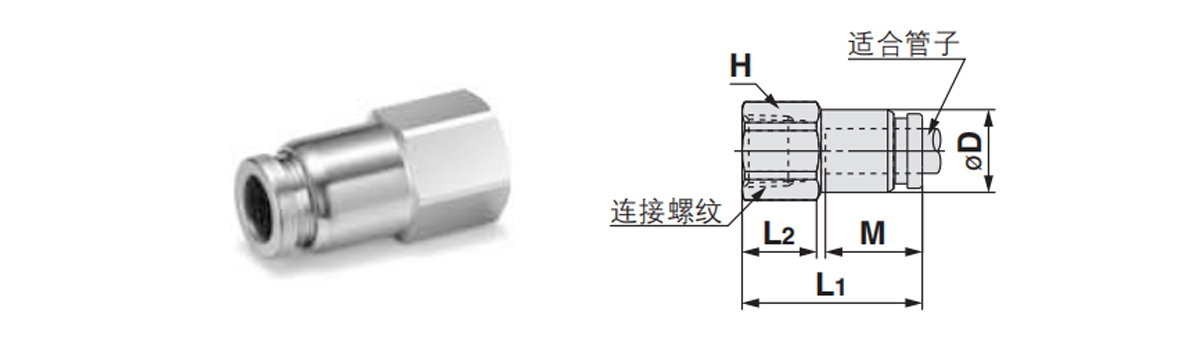

    Ren trong đi thẳng: KQB2F
    Thích hợp cho đường kính ngoài của ống mm Chủ đề kết nối
    Rc     		người mẫu H
    （Hình lục giác đối diện nhau)     		ØD Lưu ý 1) L1 L2 M Lưu ý 2)
    Diện tích mặt cắt hiệu dụng mm2     		chất lượng g
    Ø3.2 8/1 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 8/1 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 8/1 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    8/3 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 8/1 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    8/3 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 8/3 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Lưu ý 1) ØD có nghĩa là đường kính tối đa.
    Lưu ý 2) Cho biết giá trị khi sử dụng ống FEP.
    Ø16 chỉ ra các giá trị khi chỉ sử dụng ống nylon.

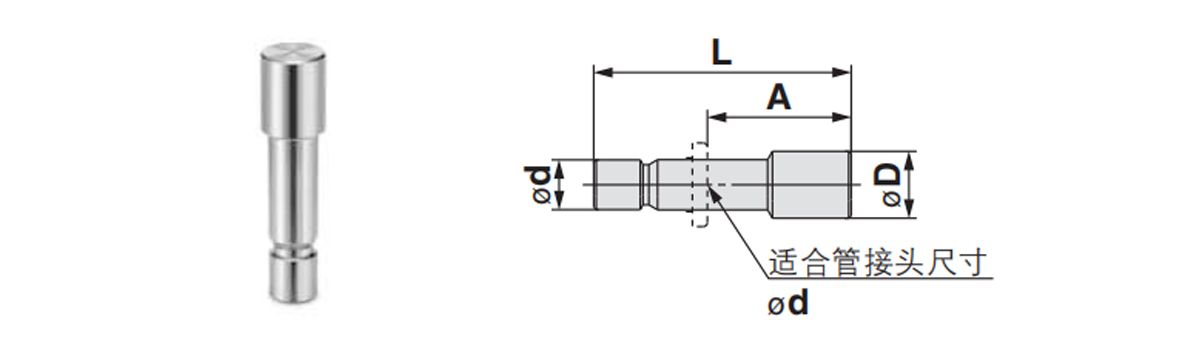

    Đầu cắm: KQG2P
    Kích thước khớp nối ống phù hợp od người mẫu ØD L A chất lượng g
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Sản phẩm liên quan

Blog & Tin tức

Tin tức mới nhất của chúng tôi &
Blog

Xem thêm

Chất lượng xác thực đáng tin cậy tự nhiên nổi bật.

Sự lựa chọn đến từ niềm tin, và sự hợp tác đến từ sự trung thực.

  • Q: Bao lâu chúng tôi có thể nhận được phản hồi sau khi gửi yêu cầu cho bạn?

    Chúng tôi sẽ trả lời bạn trong vòng 24 giờ sau khi nhận được yêu cầu trong ngày làm việc.

  • Q: Bạn là nhà sản xuất trực tiếp hay công ty thương mại?

    Chúng tôi là một nhà sản xuất và chúng tôi có bộ phận bán hàng quốc tế riêng. Vì vậy chúng tôi có thể tự sản xuất và bán tất cả.

  • Q: Bạn có thể tạo ra các sản phẩm tùy chỉnh?

    Có, chúng tôi có thể phát triển và sản xuất sản phẩm theo bản vẽ hoặc mẫu do khách hàng cung cấp.

  • Q: Công ty của bạn đảm bảo chất lượng sản phẩm như thế nào?

    Trước hết, chúng tôi sẽ kiểm tra sau mỗi quy trình. Đối với thành phẩm, chúng tôi sẽ kiểm tra 100% theo yêu cầu của khách hàng và tiêu chuẩn quốc tế.

  • Q: Sản phẩm của bạn chủ yếu được xuất khẩu đi đâu?

    Sản phẩm của chúng tôi chủ yếu được xuất khẩu sang Đức, Hoa Kỳ, Đan Mạch và hơn chục quốc gia ở Châu Âu và Bắc Mỹ
