Xi lanh tiêu chuẩn dòng SE (Không có loại thanh giằng) Nhà cung cấp

Trang chủ / Sản phẩm / Xi lanh khí / Xi lanh tiêu chuẩn / Xi lanh tiêu chuẩn dòng SE (Không có loại thanh giằng)

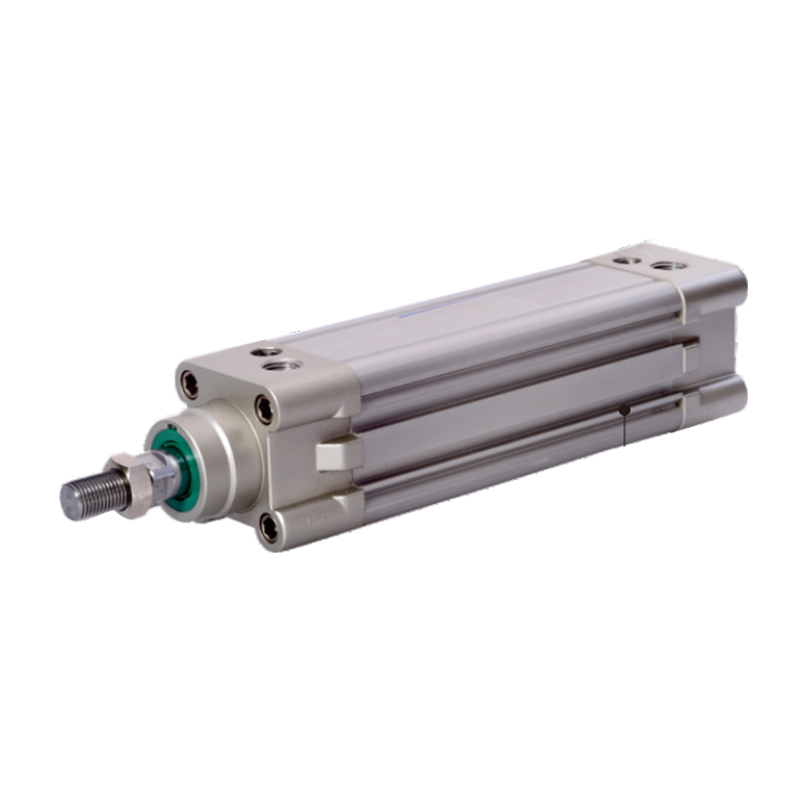

Xi lanh tiêu chuẩn dòng SE (Không có loại thanh giằng)
  • Xi lanh tiêu chuẩn dòng SE (Không có loại thanh giằng)
Xi lanh tiêu chuẩn

Xi lanh tiêu chuẩn dòng SE (Không có loại thanh giằng)

1. Phớt piston sử dụng cấu trúc bịt kín hai chiều có hình dạng đặc biệt với kích thước nhỏ gọn và chức năng lưu trữ dầu;
2. Ống nhôm vuông, không có thanh giằng, hiệu quả chống ăn mòn tốt;
3. Việc điều chỉnh đệm xi lanh ổn định;
4. Xi lanh và phụ kiện lắp đặt xi lanh với nhiều thông số kỹ thuật khác nhau có sẵn cho khách hàng lựa chọn.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh tiêu chuẩn dòng CA2
SAU：Xi lanh tiêu chuẩn dòng SI (Không có loại thanh giằng)
  • Đường kính trong (mm) 32 40 50 63 80 100 125
    Chế độ vận hành Kiểu chuyển động qua lại
    Môi trường làm việc Không khí (được lọc qua bộ lọc 40μm)
    Loại cố định Dòng SE Loại cơ bản FA FB CA CB CR LB TC TCM1 TCM2 FTC
    Dòng SE D, SE J Loại cơ bản FA LB TC TCM1 TCM2 FTC
    Phạm vi áp suất hoạt động 0,15~1,0MPa(22~145psi)(1,5~10,0bar)
    Đảm bảo khả năng chịu áp lực 1,5MPa(215psi)(15bar)
    Nhiệt độ làm việc °C -20~70
    Phạm vi tốc độ hoạt động mm/s 30~800 30~500
    Phạm vi dung sai du lịch 0~250 60251~1000 151001~1500 20
    Loại bộ đệm Bộ đệm điều chỉnh
    Hành trình đệm mm 27 30 36 40
    * Đường kính tiếp quản PT1/8 PT1/4 PT3/8 PT1/2
    *Có sẵn loại luồng NPT và G cho kết nối.

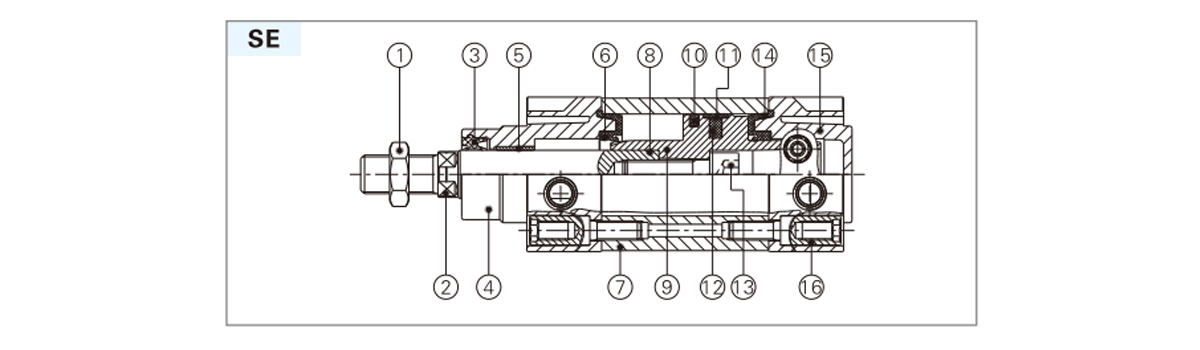

  • Tên Chất liệu Tên Chất liệu
    1 hạt Thép cacbon/thép không gỉ 9 Pít-tông Hợp kim nhôm
    2 Pít-tông rod Thanh mài mạ crom cứng S45C 10 Pít-tông O-ring TPU
    Thép không gỉ Vật liệu chống mài mòn
    3 Vòng chữ O ở nắp trước TPU 11 Đeo nhẫn Nhựa (φ100 trở xuống)
    4 Bìa trước Hợp kim nhôm 12 nam châm Cao su (loại khác)
    5 Ống lót Vật liệu chống mài mòn 13 Bu lông ổ cắm lục giác Thép cacbon
    6 Vòng chữ O đệm TPU 14 Đệm đệm đệm TPU
    7 Thân xi lanh Hợp kim nhôm 15 Bìa sau Hợp kim nhôm
    8 Pít-tông rod O-ring NBR 16 Đai ốc hỗ trợ Thép cacbon/thép không gỉ

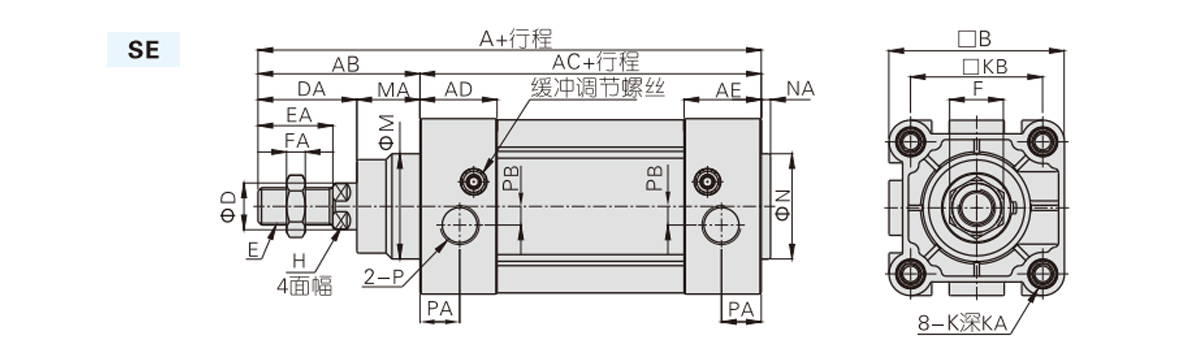

    Đường kính/ký hiệu xi lanh A AB AC QUẢNG CÁO AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1.5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1.5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2.0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Lưu ý: Kích thước của loại có từ tính và loại không có từ tính là như nhau.

    Đường kính/ký hiệu xi lanh A AB AC DA cơ sở dữ liệu E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1.25 6
    40 213 208 54 105 33 28 M12X1.25 7
    50 244 231 69 106 42 29 M16X1.5 8
    63 259 246 69 121 42 29 M16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Lưu ý: Kích thước của loại từ tính và không từ tính là như nhau. Kích thước không được chỉ định giống như loại tiêu chuẩn SI.
