Cốc hút chân không hạng nặng dòng ZP có bộ chuyển đổi & giá đỡ đệm (Ø32~Ø340) Nhà cung cấp

Trang chủ / Sản phẩm / Linh kiện chân không / Cốc hút chân không / Cốc hút chân không hạng nặng ZP Series, Bộ chuyển đổi & Giá đỡ đệm / Cốc hút chân không hạng nặng dòng ZP có bộ chuyển đổi & giá đỡ đệm (Ø32~Ø340)

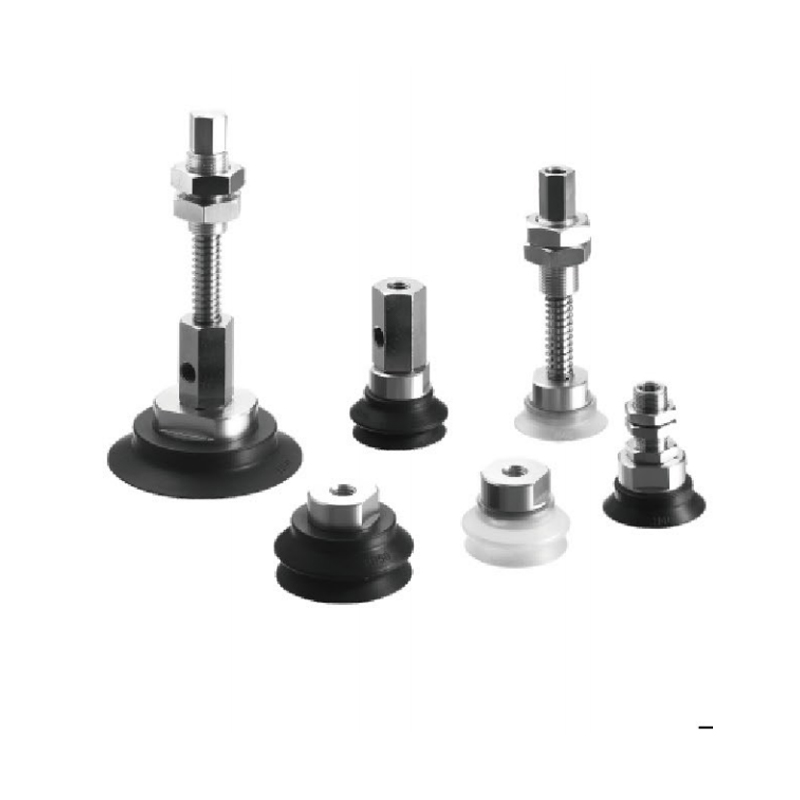

Cốc hút chân không hạng nặng dòng ZP có bộ chuyển đổi & giá đỡ đệm (Ø32~Ø340)
  • Cốc hút chân không hạng nặng dòng ZP có bộ chuyển đổi & giá đỡ đệm (Ø32~Ø340)
Cốc hút chân không hạng nặng ZP Series, Bộ chuyển đổi & Giá đỡ đệm

Cốc hút chân không hạng nặng dòng ZP có bộ chuyển đổi & giá đỡ đệm (Ø32~Ø340)

Cốc hút chân không hạng nặng dòng ZP có bộ chuyển đổi & giá đỡ đệm (Ø32~Ø340) đại diện cho một giải pháp xử lý chân không tích hợp được thiết kế để đáp ứng các nhu cầu kẹp chặt công nghiệp khắt khe. Nó tích hợp cốc hút công suất lớn lõi, bộ chuyển đổi giao diện chính và khung đệm cần thiết thành một, bao gồm nhiều kích cỡ khác nhau và được thiết kế để cung cấp bộ đế kẹp chân không đáng tin cậy và có khả năng thích ứng để xử lý các phôi nặng, không đều hoặc trơn tru.

Các tính năng cốt lõi:
Khả năng thích ứng với điều kiện tải cao: Ý tưởng thiết kế cốt lõi xoay quanh việc nâng cao giới hạn trên của khả năng chịu tải của hệ thống chân không nhằm đáp ứng nhu cầu xử lý phôi nặng vượt quá khả năng của các cốc hút thông thường và đáp ứng những thách thức về sức mạnh của các khu công nghiệp.

Vùng phủ sóng kích thước rộng: Cung cấp nhiều tùy chọn thân cốc hút từ kích thước nhỏ hơn đến diện tích cực lớn (bao gồm phạm vi từ Ø32 đến Ø340), có thể linh hoạt phù hợp với các yêu cầu phân bổ trọng lượng, đường viền và kích thước phôi khác nhau.

Giao diện bộ chuyển đổi tích hợp: Bộ chuyển đổi tiêu chuẩn đóng vai trò là trung tâm chuyển tải chuyên dụng giữa thân cốc hút và hệ thống chân không hạ lưu (chẳng hạn như máy phát điện, bộ phân phối) hoặc bộ truyền động (chẳng hạn như phần cuối của cánh tay robot), đảm bảo kết nối đường dẫn khí hiệu quả và khả năng tương thích vật lý.

Cơ chế đệm nhúng: Phần tử khung đệm tích hợp là bản chất của thiết kế. Giá trị cốt lõi của nó nằm ở việc hấp thụ động năng tác động tại thời điểm tiếp xúc và rung động tần số thấp trong quá trình vận hành, làm giảm đáng kể ứng suất cơ học lên bề mặt phôi, cấu trúc cốc hút và thiết bị đầu nguồn.

Kết hợp tích hợp hệ thống: Thiết kế của giải pháp tổng thể ưu tiên sự thuận tiện khi tích hợp với các nền tảng tự động hóa chính thống (chẳng hạn như đầu cánh tay robot và đường ray dẫn hướng), giảm độ phức tạp của việc điều chỉnh kỹ thuật cho việc triển khai tại hiện trường.

Độ chắc chắn và độ bền: Việc lựa chọn các bộ phận và thiết kế kết cấu tập trung vào việc cải thiện hiệu suất sử dụng lâu dài trong các chu kỳ tải nặng liên tục, các va chạm tiềm ẩn và môi trường công nghiệp điển hình, đảm bảo chu kỳ vận hành ổn định.

Đảm bảo hiệu suất niêm phong chân không: Cấu trúc miệng cốc hút và công thức vật liệu được tối ưu hóa cho các ứng dụng tải nặng, cố gắng đạt được và duy trì trạng thái bịt kín chân không hiệu quả trên các bề mặt phức tạp (cho phép một mức độ không đồng đều nhất định).

Các kịch bản ứng dụng phổ quát: Ý tưởng thiết kế của dòng sản phẩm này khiến nó phù hợp một cách tự nhiên với nhiều tình huống công nghiệp liên quan đến tấm kim loại, vật liệu composite lớn, các đơn vị đóng gói nặng, khuôn, v.v. đòi hỏi khả năng nắm và thả mạnh mẽ và nhẹ nhàng.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Không có bài viết trước
SAU：Cốc hút chân không hạng nặng dòng ZP (Ø32~Ø340)

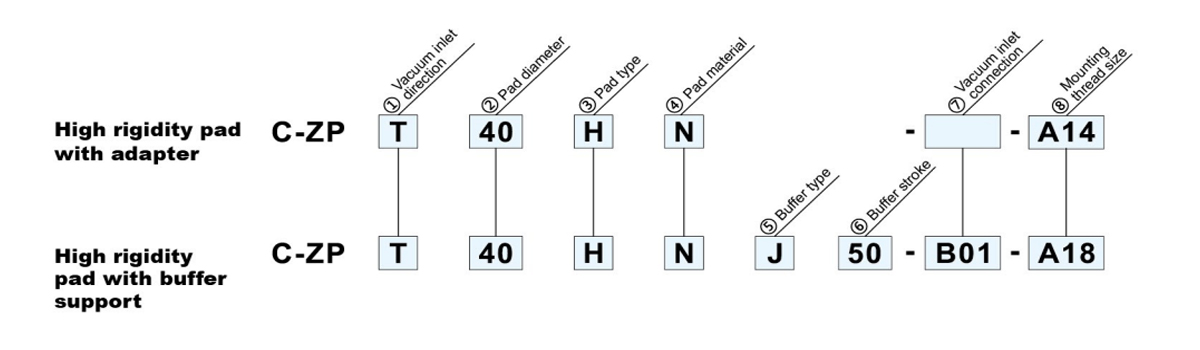

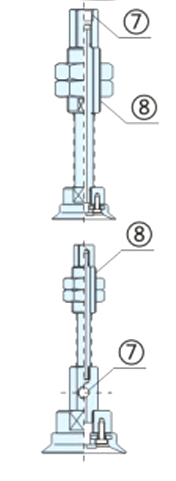

  • ④Chất liệu đệm □ ②  Đường kính miếng đệm (mm)○/③Loại miếng đệm☆ H* Tôi* J* K* M* N1 O1
    N NBR 32 40 50 63 80 100 125 150 200 250 300 340
    S cao su Siicon Ø32 Ø40 Ø50 Ø63 Ø80 Ø100 Ø125 Ø150 Ø200 Ø250 Ø300 Ø340
    Dẹt với xương sườn ● ● ● ● ● ● ● ● ●

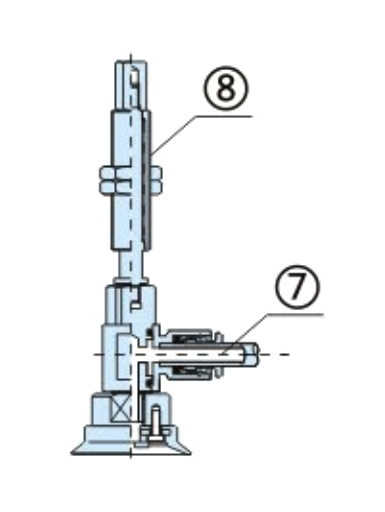

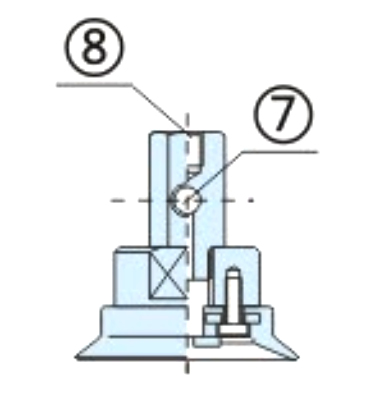

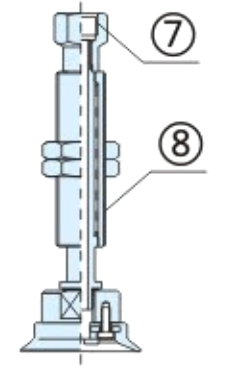

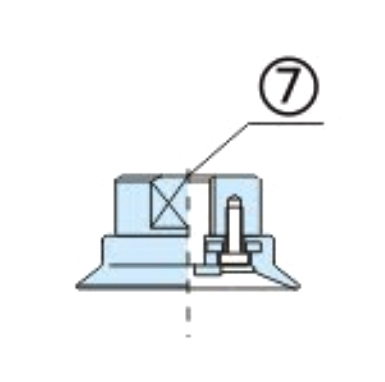

    ① Đầu vào chân không
    hướng         HB     		2 ống thổi ● ● ● ● ●
    Với bộ chuyển đổi T Dọc ⑦Kết nối đầu vào chân không B5 M5×0,8 ●
    B8 M8×1,25 ● ● ●
    B10 M10×1.5 ● ● ●
    B12 M12×1,75 ● ●
    B16 M16×1.5 ● ● ● ●
    B18 M18×1.5 ● ● ●
    B04 Rp1/2 ●
    ⑧Chủ đề gắn kết A14* M14×1.5 ● ●
    A16 M16×1.5 ● ●
    X bên B8 M8×1,25 ● ● ●
    B10 M10×1.5 ● ● ● ●
    B12 M12×1,75 ● ● ●

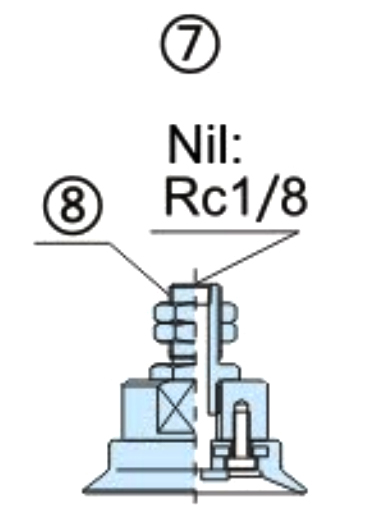

    ⑦Đầu vào chân không B01 RC1/8 ● ● ● ●
    R 04 Ø4 ● ●
    06 Ø6 ● ●
    08 Ø8 ● ●
    ⑧Chủ đề gắn kết A6 M6×1.0 ● ●
    A8 M8×1.0 ● ●
    B6 M6×1.0 ● ●
    B8 M8×1,25 ● ●
    Với bộ đệm tùy chỉnh ⑤
    ●     		J Xoay ● ●
    K Không thể
    xoay     		● ●
    T Dọc ⑥Cò đệm 10 10   mm ● ●
    20 20   mm ● ●
    30 30   mm ● ●
    50 50   mm ● ●

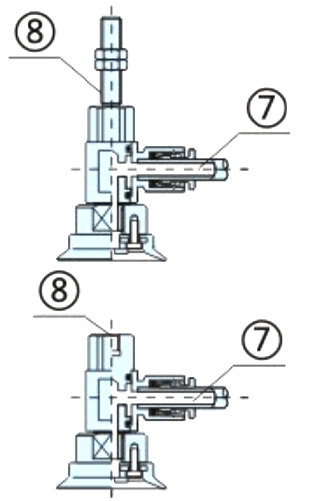

    ⑦Đầu vào chân không connection◇ B5 M5×0,8 ● ●
    B01 RC1/8 ● ●
    R bên 04 Ø4 ● ●
    06 Ø6 ● ●
    08 Ø8 ● ●
    ⑧ A14 M14×1.0 ● ●
    Với bộ đệm ⑤
    ●     		J ● ● ● ●
    JB ● ● ● ●
    JF ● ●
    T Dọc ⑥Cò đệm 20 20   mm ● ●
    25 25   mm ● ● ● ●
    50 50   mm ● ● ● ● ●
    75 75   mm ● ● ●
    X bên
    100 100   mm ● ●
    ⑦ B01 RC1/8 ● ● ● ● ● ●
    B02 RC1/4
    ⑧Chủ đề gắn kết size A18 M18×1.5 ● ● ● ● ●
    A22 M22×1.5 ● ●
    A30 M30×1.5
    *A14-3: Tùy chỉnh lắp đặt loại vít mở rộng

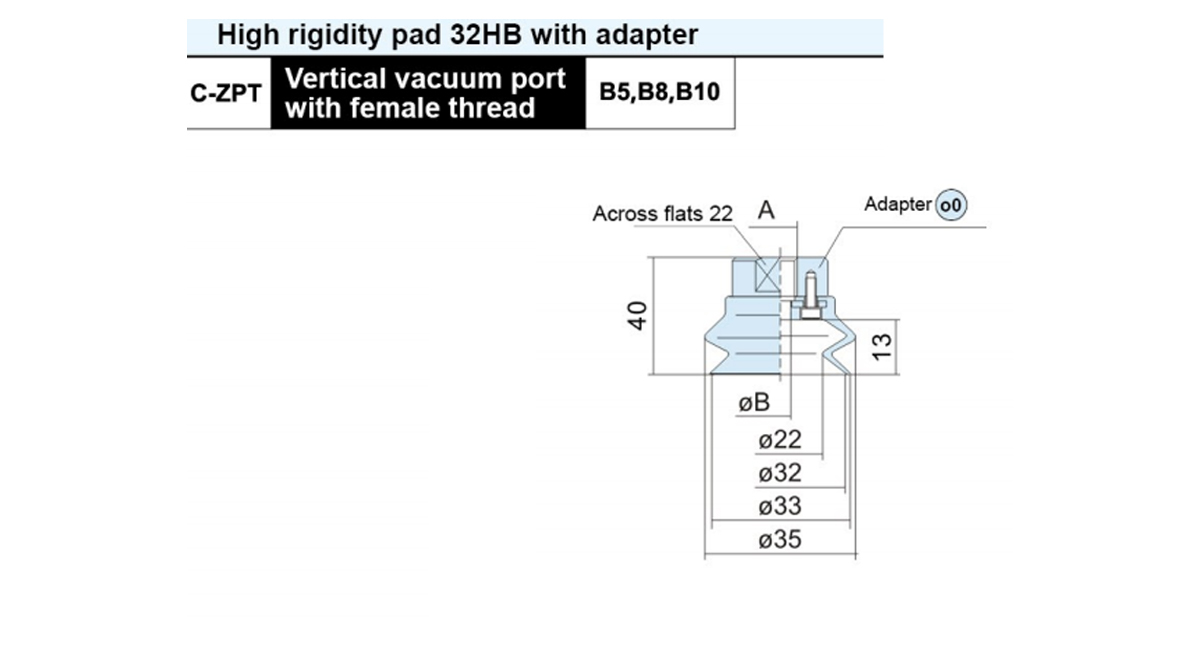

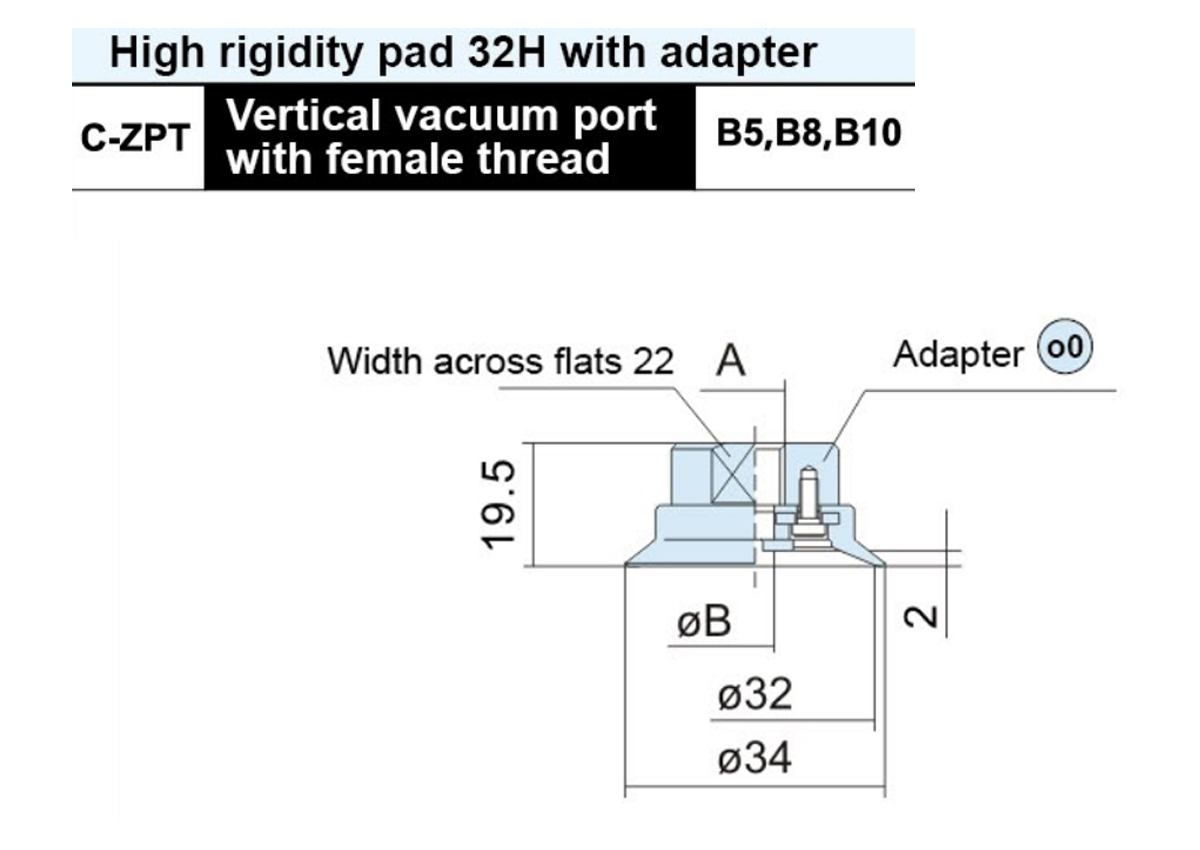

  • Model A ØB Adaptor Model
    C-ZPT32H □ -B5 M5×0.8 4.2 ZPT0-B5
    C-ZPT32H □ -B8 M8×1.25 5 ZPT0-B8
    C-ZPT32H □ -B10 M10×1.5 ZPT0-B10
    □ Pad material:NBR(N)S,Silicone(S)

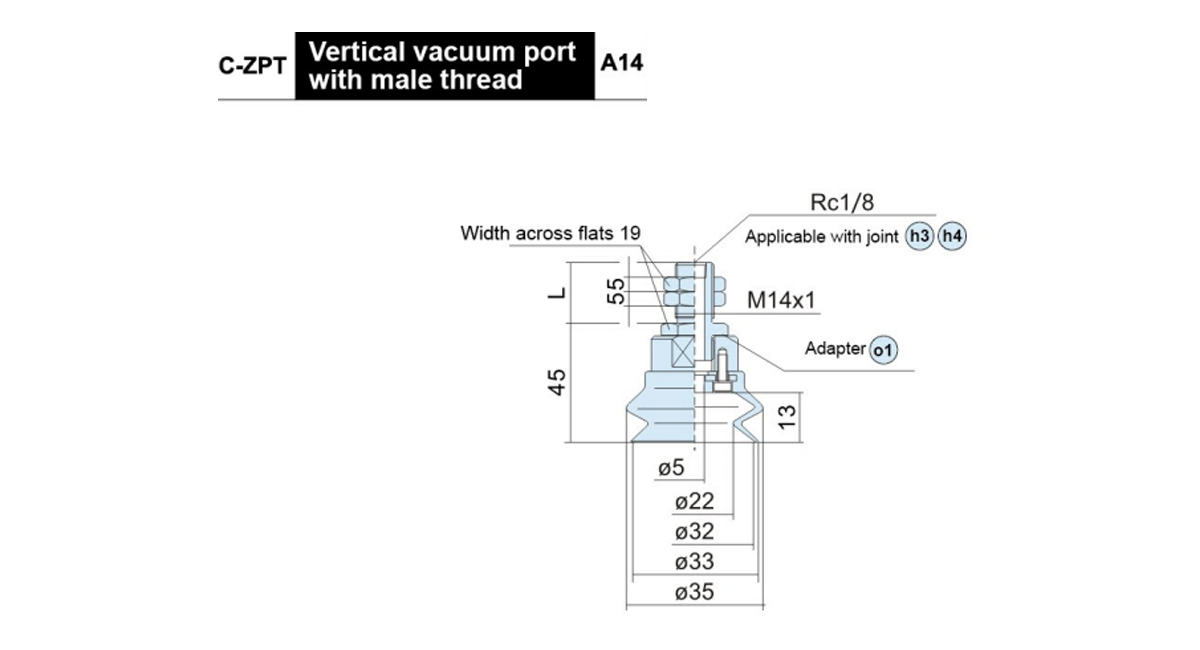

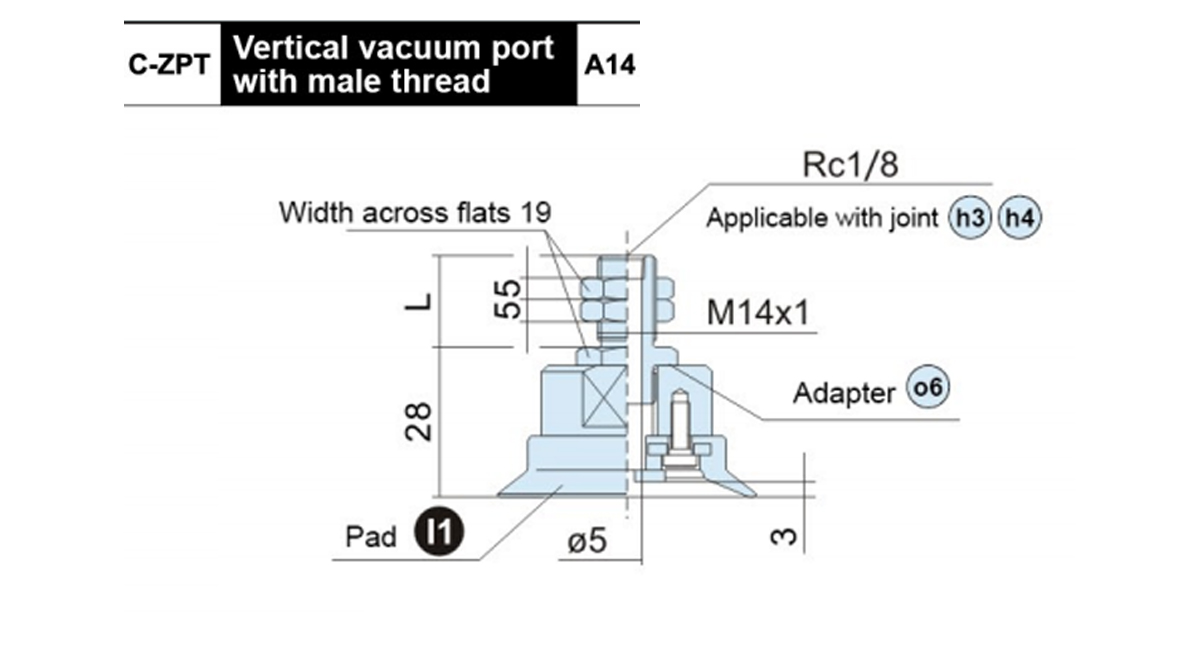

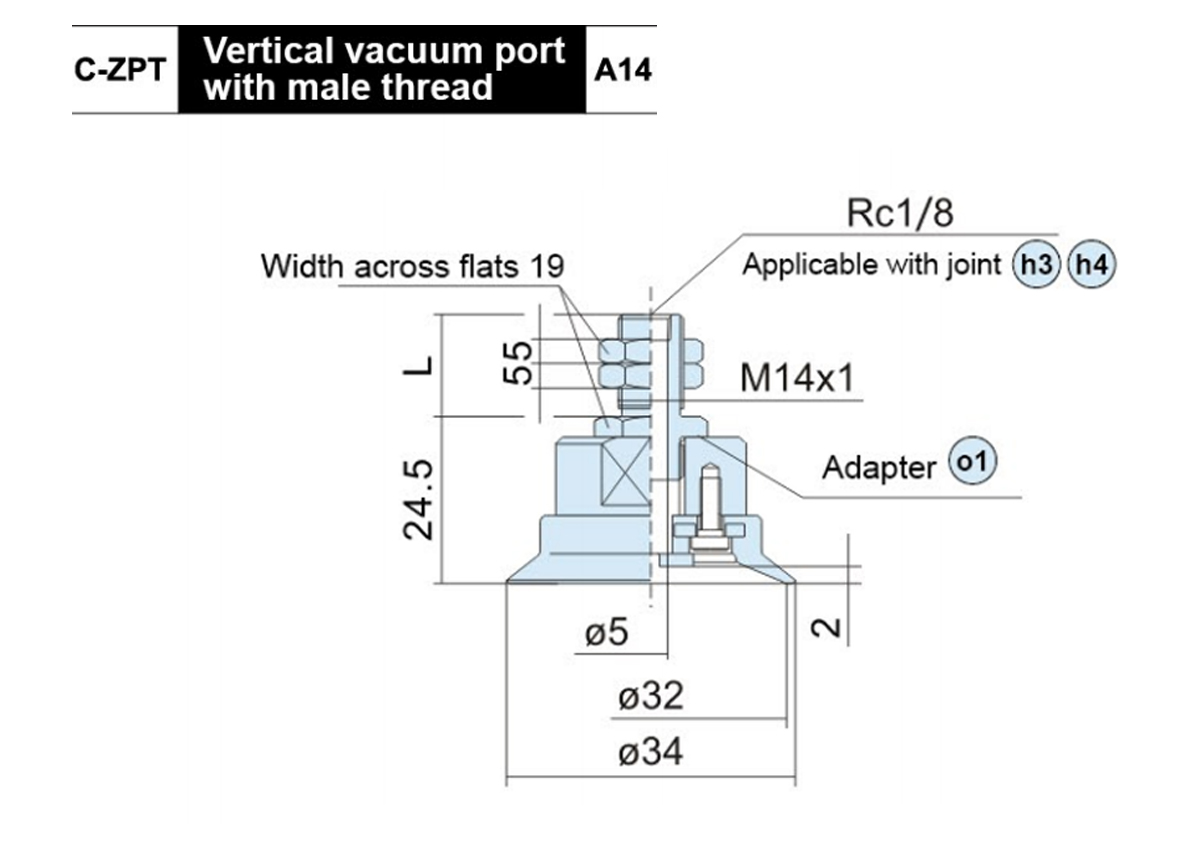

    Model L Adaptor Model
    C-ZPT32H □- A14 25 ZPT0-A14
    C-ZPT32H □- A14-3 40 ZPT0-A14-3
    □ Pad material:NBR(N)S.Silicone(S)

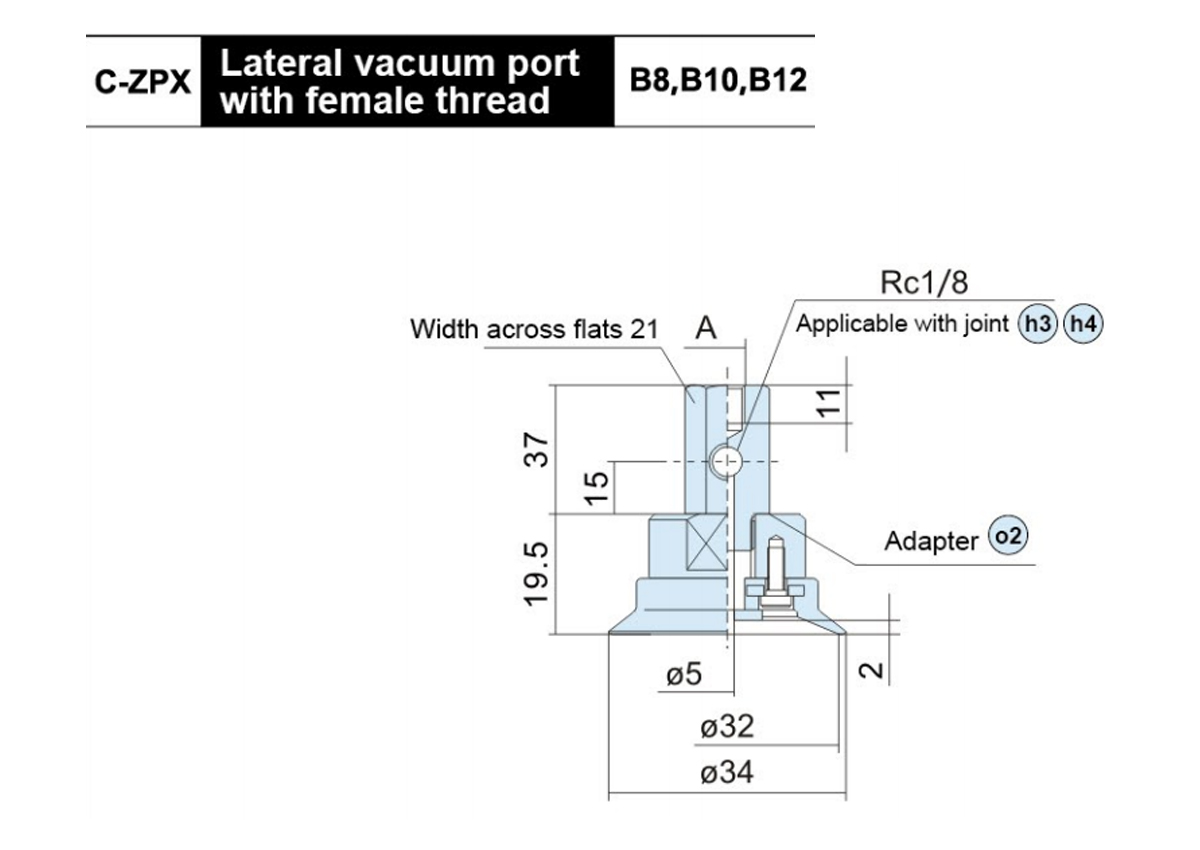

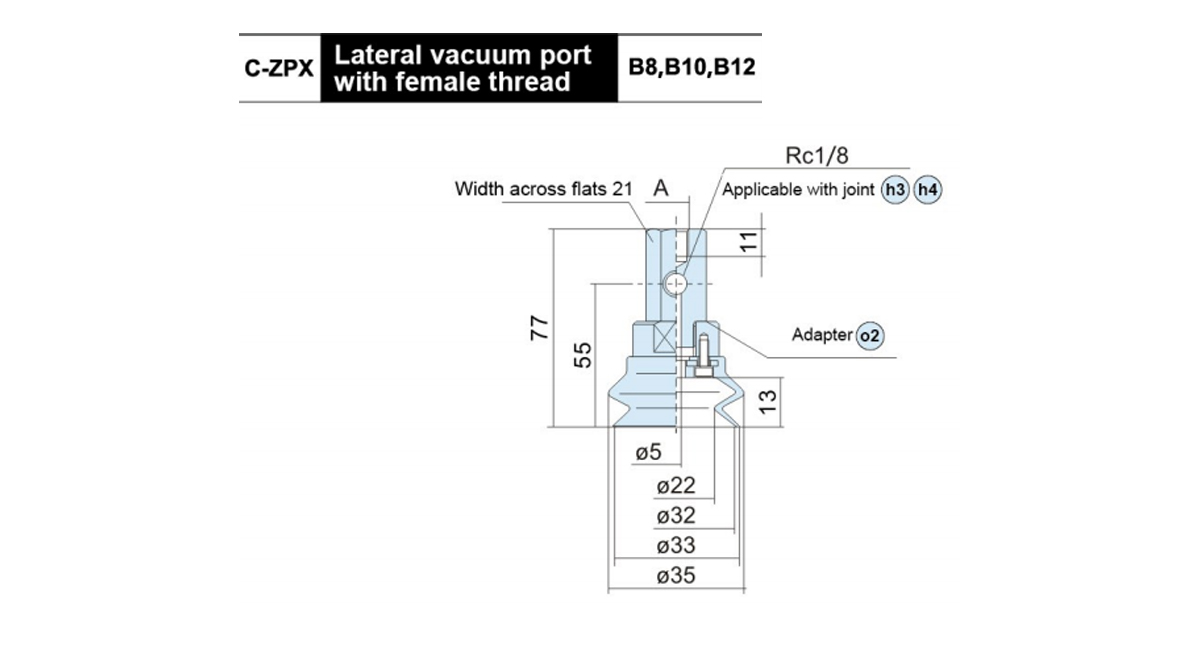

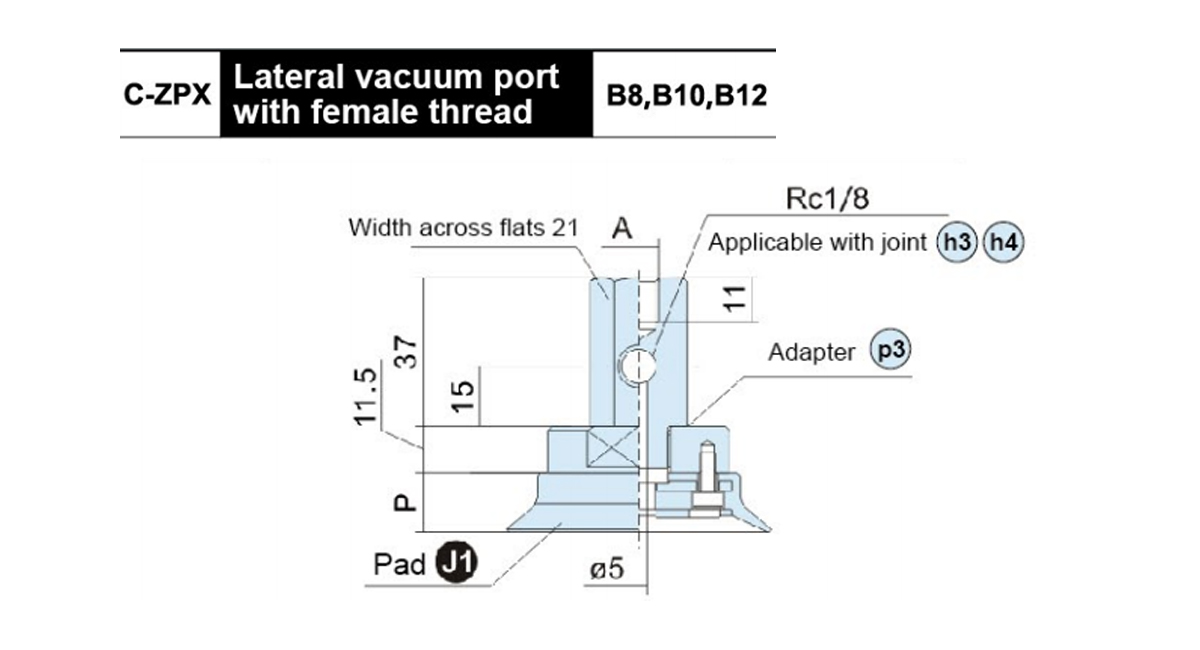

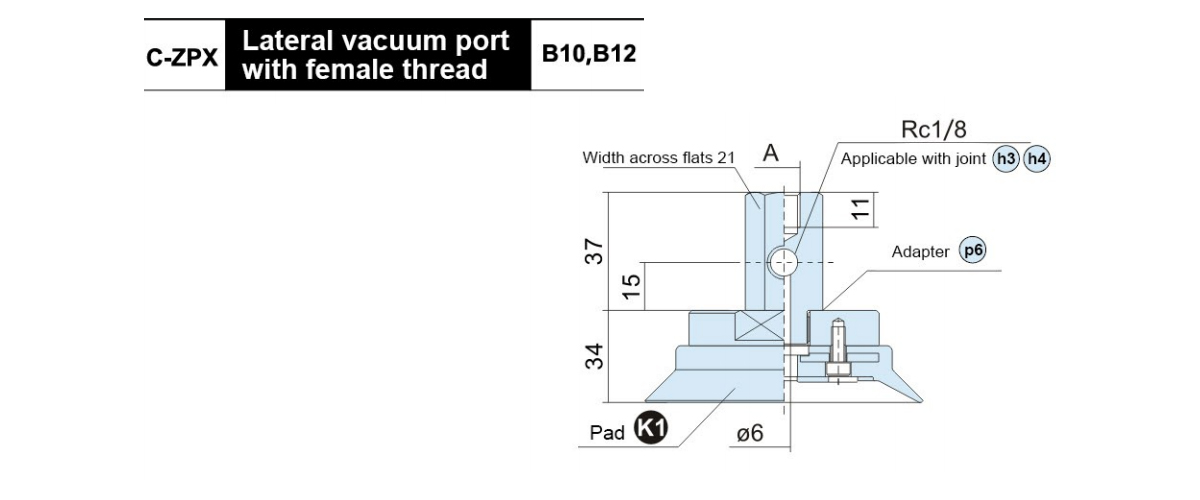

    Model A Adaptor Model
    C-ZPX32H □- B8 M8×1.25 ZPX0-B01-B8
    C-ZPX32H □- B10 M10×1.5 ZPX0-B01-B10
    C-ZPX32H □- B12 M12×1.75 ZPX0-B01-B12
    □Pad material:NBR(N)S,Silicone(S)

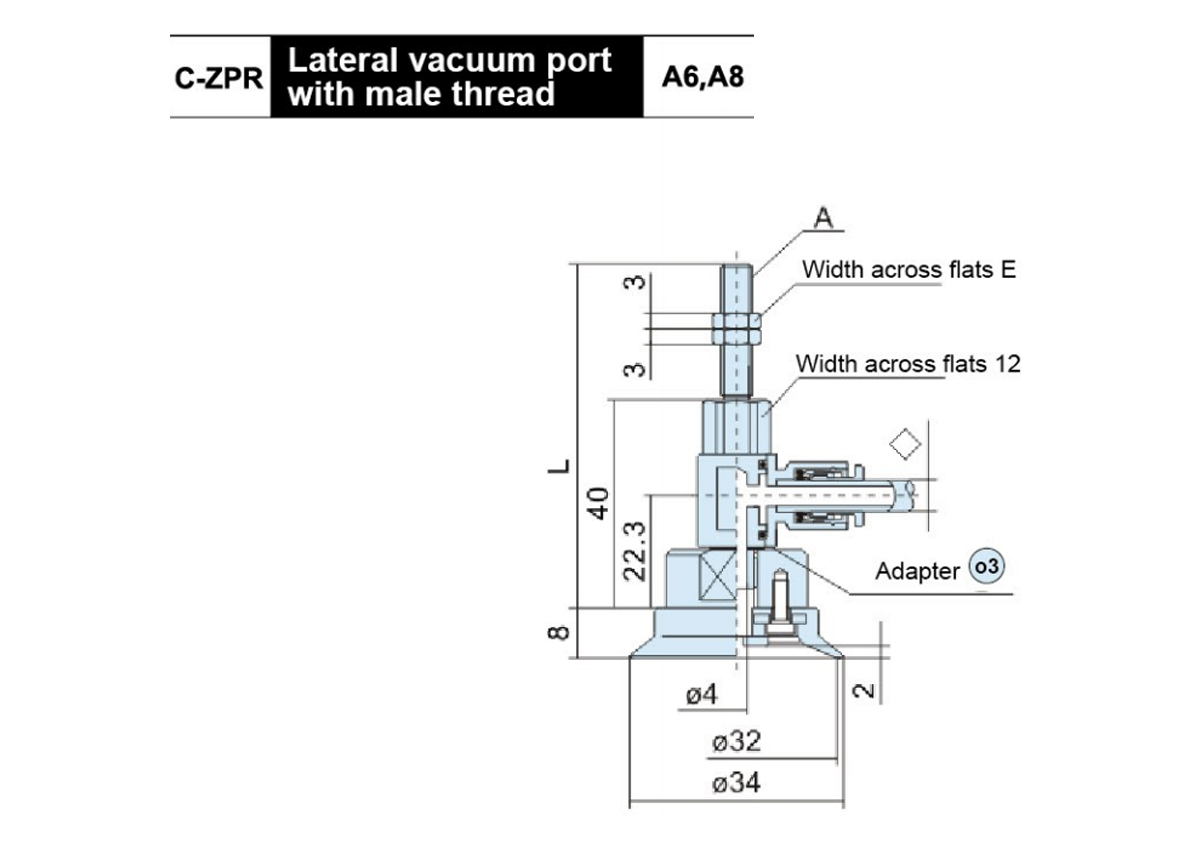

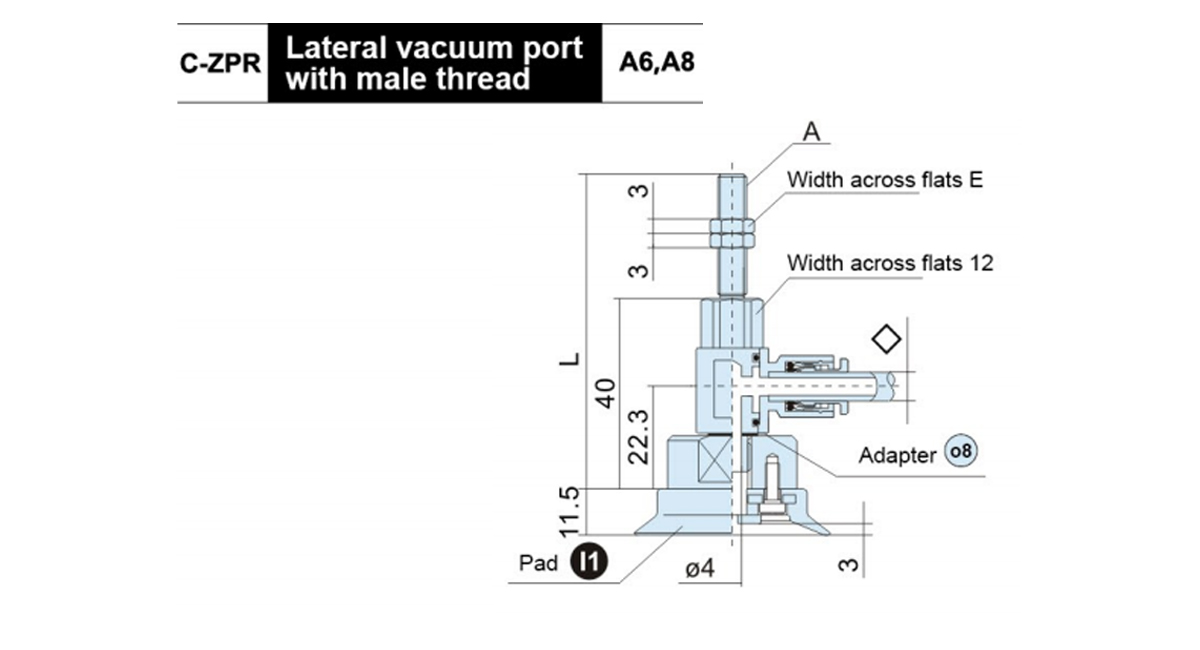

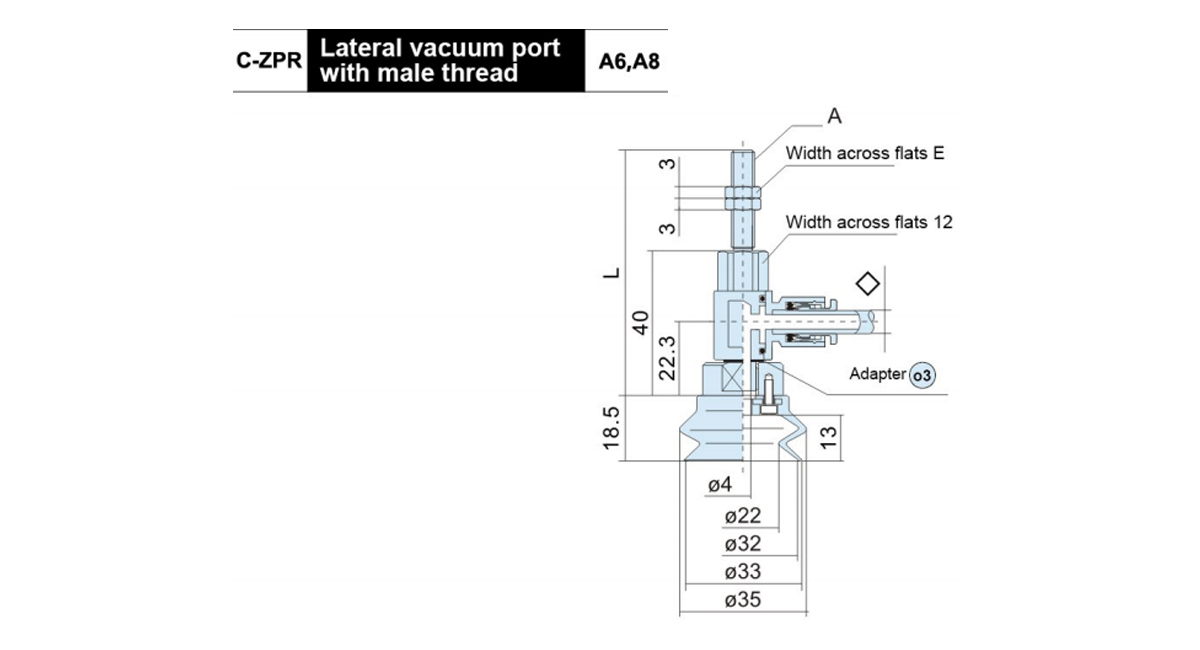

    Model A E L Adaptor Model
    C-ZPR32H □-◇ -A6 M6×1.0 8 66 ZPROH-◇-A6
    C-ZPR32H □-◇- A8 M8×1.0 12 56 ZPROH-◇-A8
    □Pad material:NBR(N)S,Silicone(S)   ◇Vacuum inlet connection:04,06,08

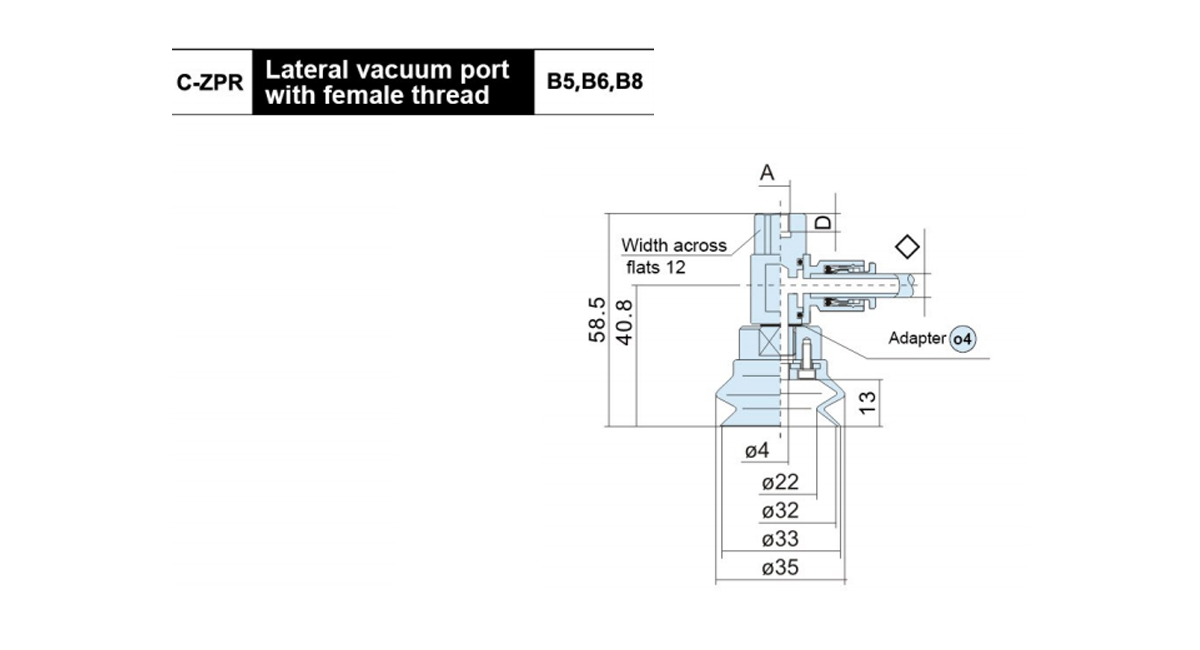

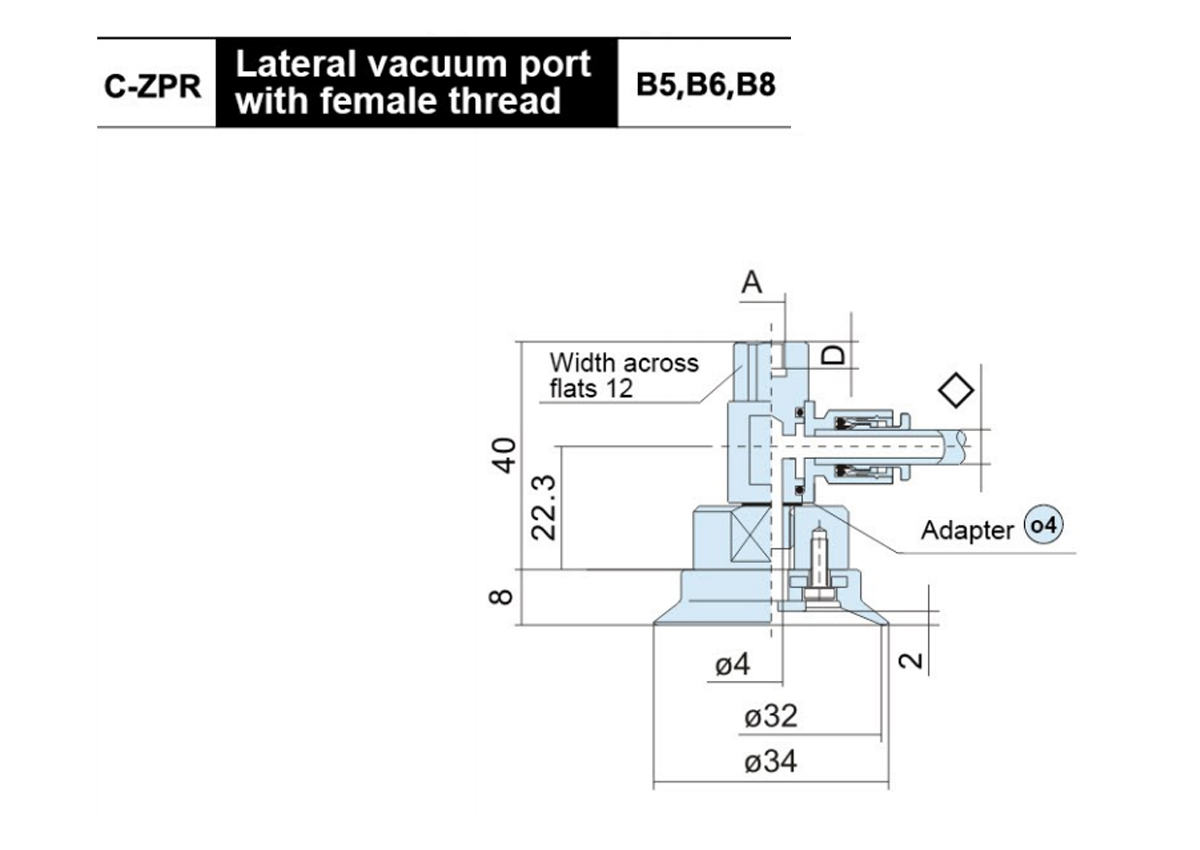

    Model A D Adaptor Model
    C-ZPR32H □-◇- B5 M5×0.8 5 ZPROH-◇-B5
    C-ZPR32H □-◇- B6 M6×1.0 6 ZPROH-◇-B6
    C-ZPR32H □-◇- B8 M8×1.25 8 ZPROH-◇-B8
    □Pad material:NBR(N)S,Silicone(S)   ◇Vacuum inlet connection:04,06,08

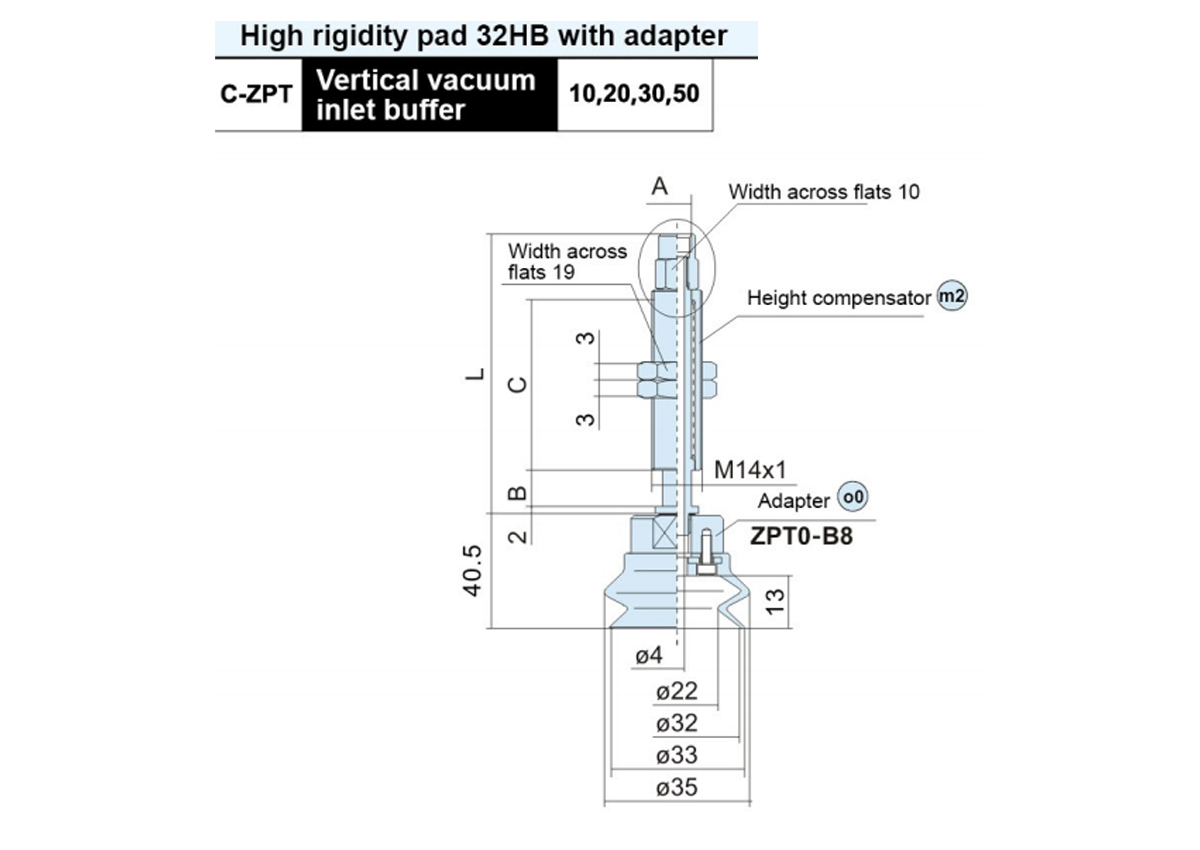

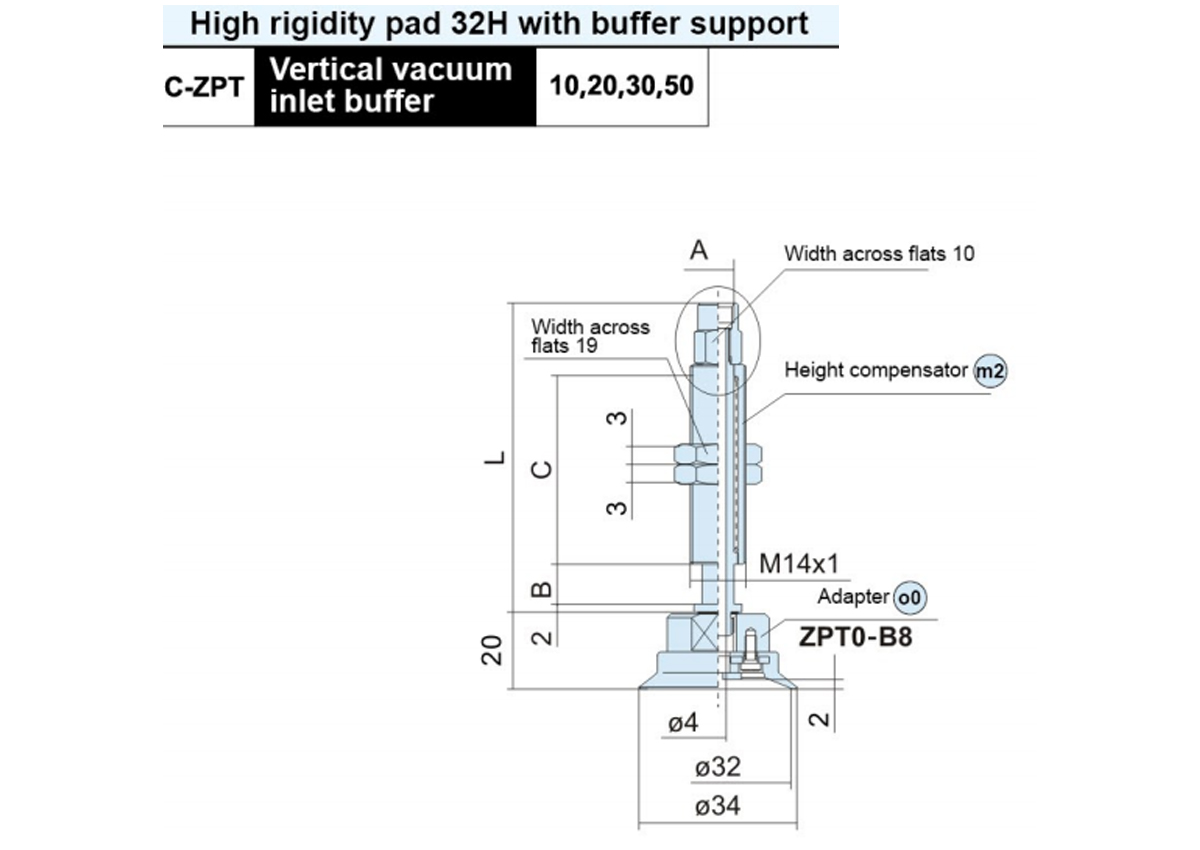

    Model A B C L m2 O0
    Buffer Support Model
    C-ZPT32H □● 10-B5-A14 M5×0.8 10 50 77 ZPT0-●10-B5-A14
    C-ZPT32H □● 20-B5-A14 20 81 ZPT0-●20-B5-A14
    C-ZPT32H □● 30-B5-A14 30 91 ZPT0-●30-B5-A14
    C-ZPT32H □● 50-B5-A14 50 75 136 ZPT0-●50-B5-A14
    C-ZPT32H □● 10-B01-A14 Rc1/8 10 50 78.5 ZPT0-●10-B01-A14
    C-ZPT32H □● 20-B01-A14 20 84 ZPT0-●20-B01-A14
    C-ZPT32H □● 30-B01-A14 30 94 ZPT0-●30-B01-A14
    C-ZPT32H □● 50-B01-A14 50 75 139 ZPT0-●50-B01-A14
    □Pad material:NBR(N)S,Silicone(S)     ●  Height  compensator  type:Rotative(J)
    Unable to rotate(K)

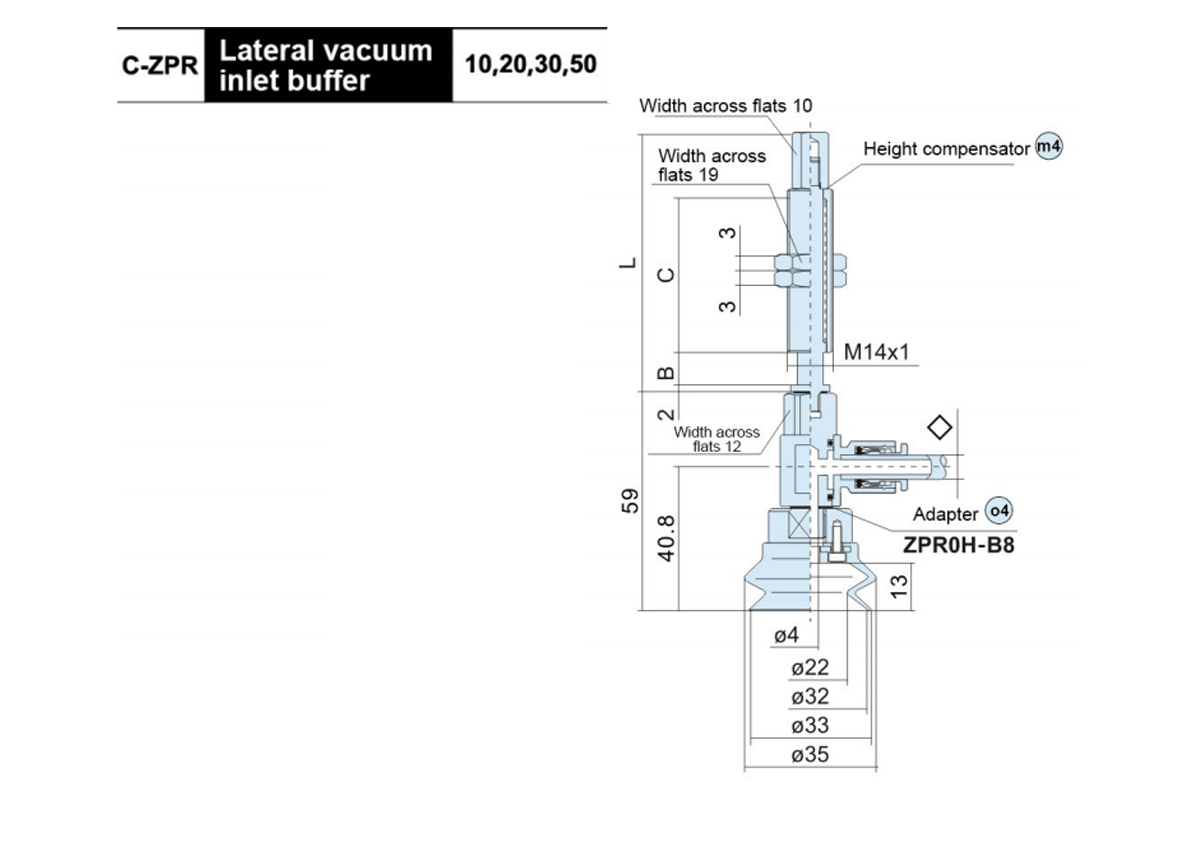

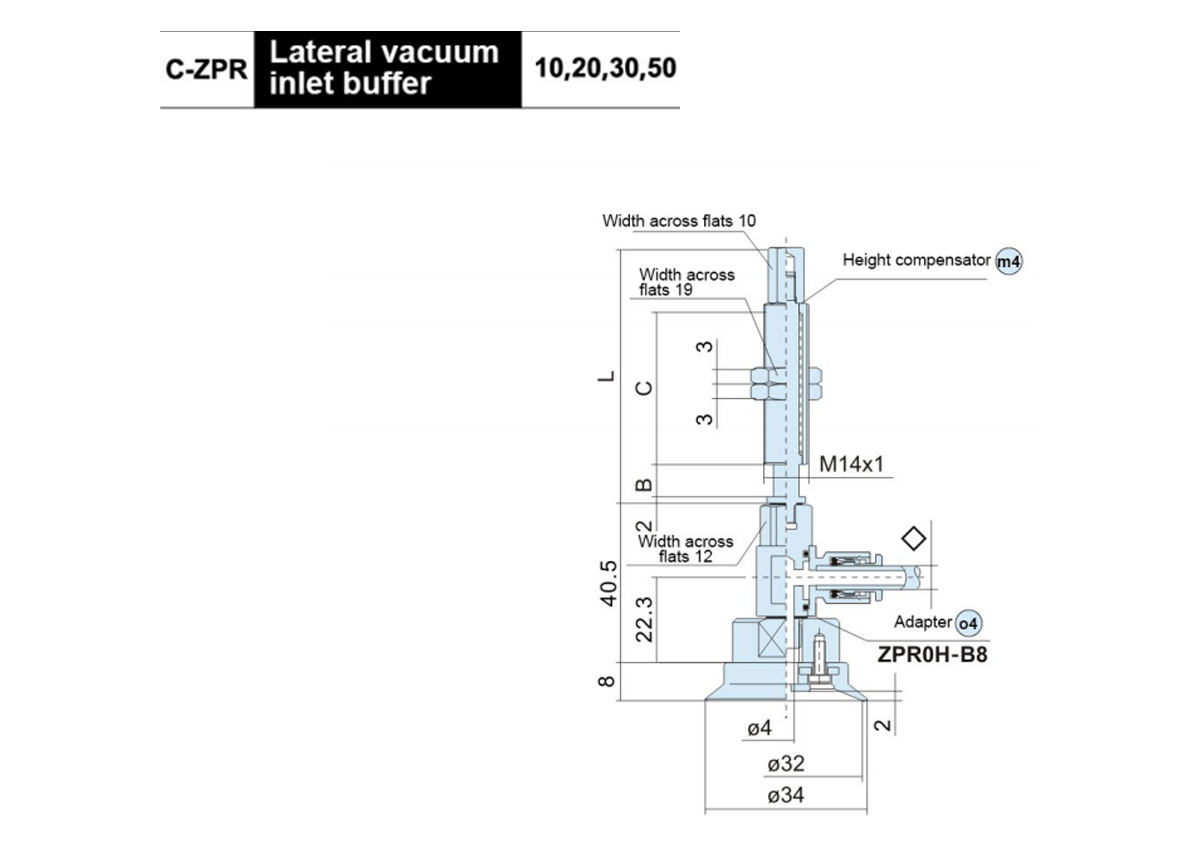

    Model B C L m4 O4
    Buffer Support Model
    C-ZPR32H □● 10 -◇ -A14 10 50 80 ZPR0 -●10-◇-A14
    C-ZPR32H □● 20 -◇- A14 20 77 ZPRO-●20-◇-A14
    C-ZPR32H □● 30 -◇ -A14 30 87 ZPRO-●30-◇-A14
    C-ZPR32H □● 50 -◇- A14 50 75 132 ZPR0- ●50-◇-A14
    □ Pad material:NBR(N)S,Silicone(S)
    ◇ Vacuum inlet connection:04,06,08
    ● Height compensator type:Rotative(J)
    Unable to rotate(K)

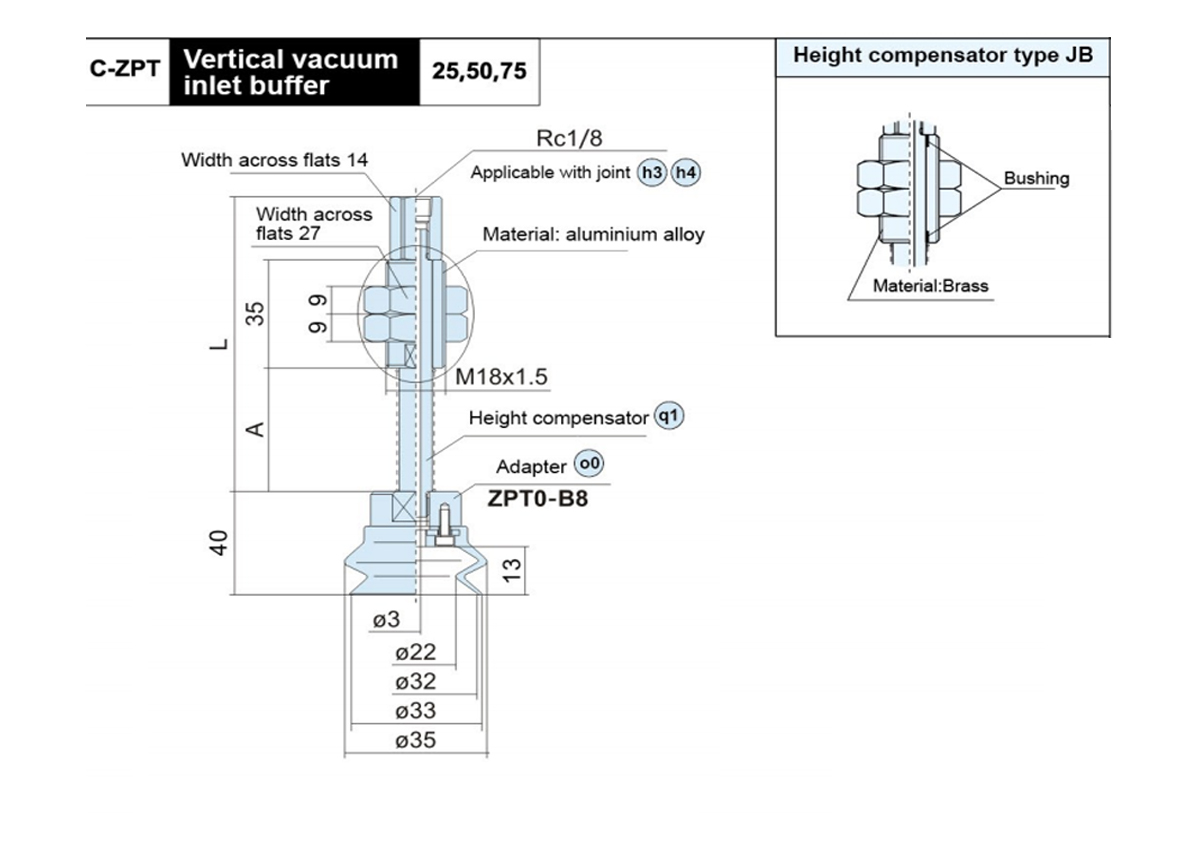

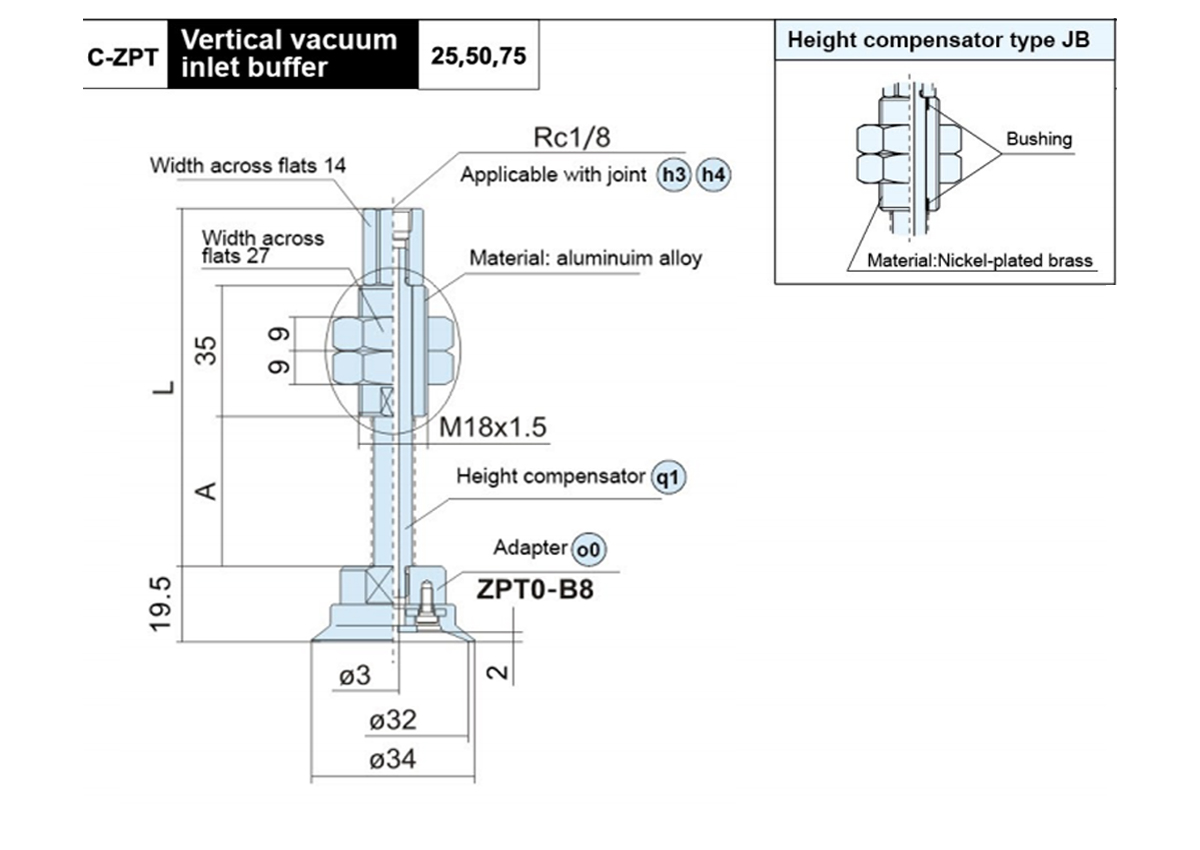

    Model A L q1 O0
    Buffer Support Model
    C-ZPT32H □● 25-B01-A18 40 95.5 ZPB0 ●25-B01-A18
    C-ZPT32H □● 50-B01-A18 75 130.5 ZPBO ●50-B01-A18
    C-ZPT32H □● 75-B01-A18 111 166.5 ZPB0 ●75-B01-A18
    □ Pad material:NBR(N)S,Silicone(S)  ● Height compensator type:Aluminium alloy(J)
    Brass(JB)

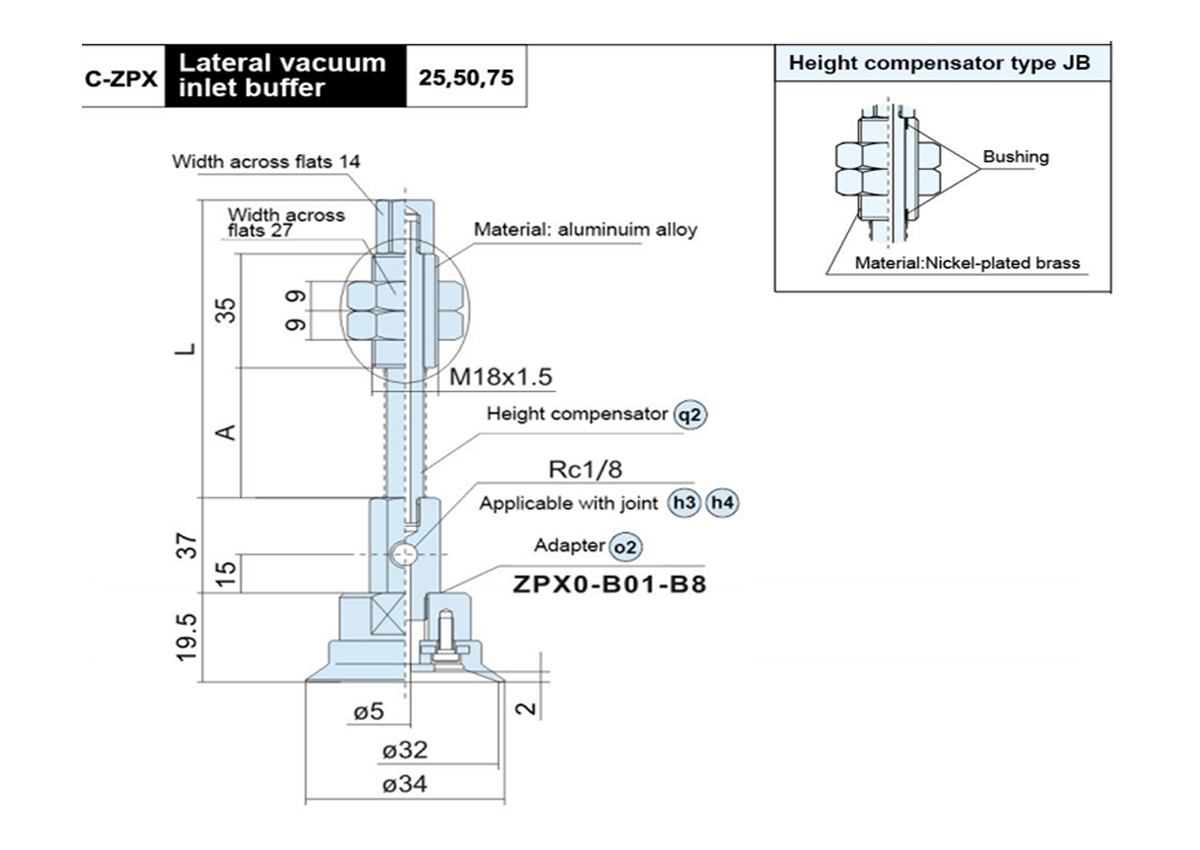

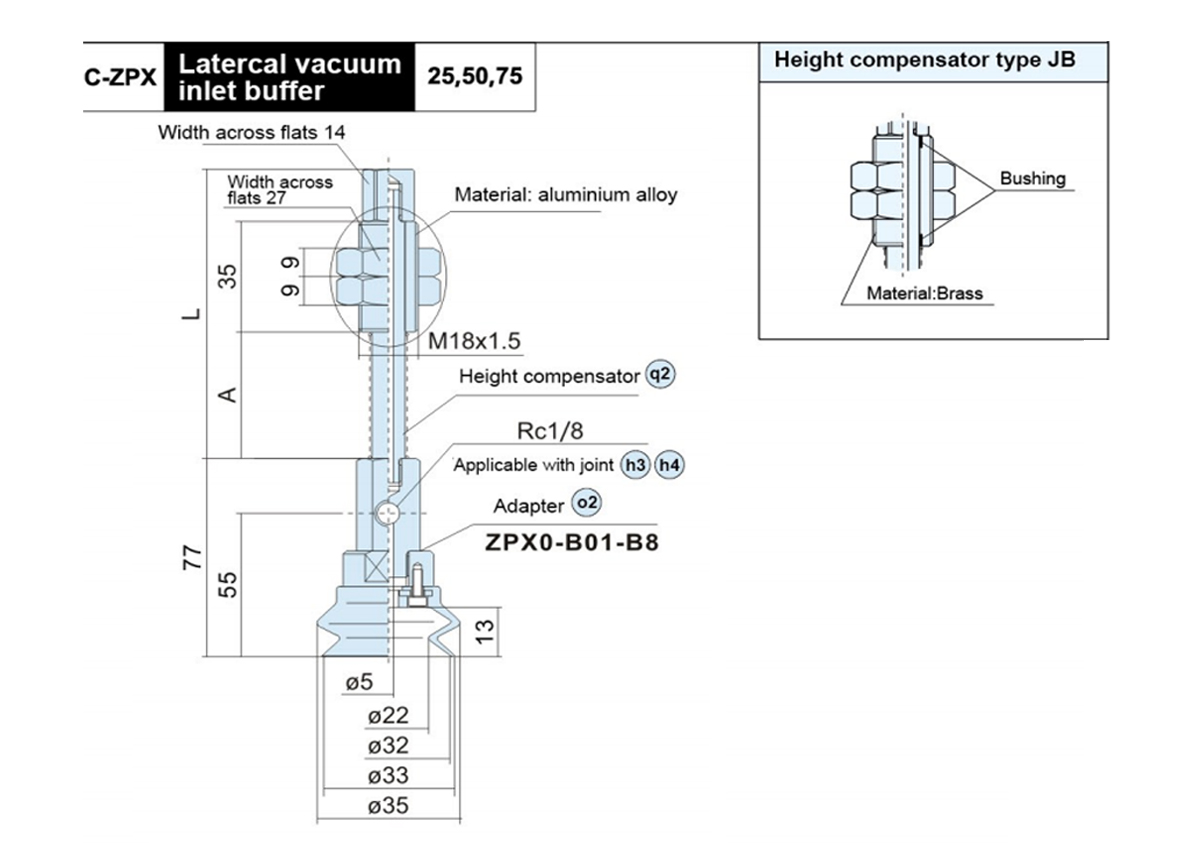

    Model A L q2 O2
    Buffer Support Model
    C-ZPX32H □● 25-B01-A18 40 91 ZPX0 ●25-B01-A18
    C-ZPX32H □● 50-B01-A18 75 126 ZPX0 ●50-B01-A18
    C-ZPX32H □● 75-B01-A18 111 162 ZPX0 ●75-B01-A18
    □ Pad material:NBR(N)S,Silicone(S) ●Height compensator type:Aluminium alloy(J)
    Brass(JB)

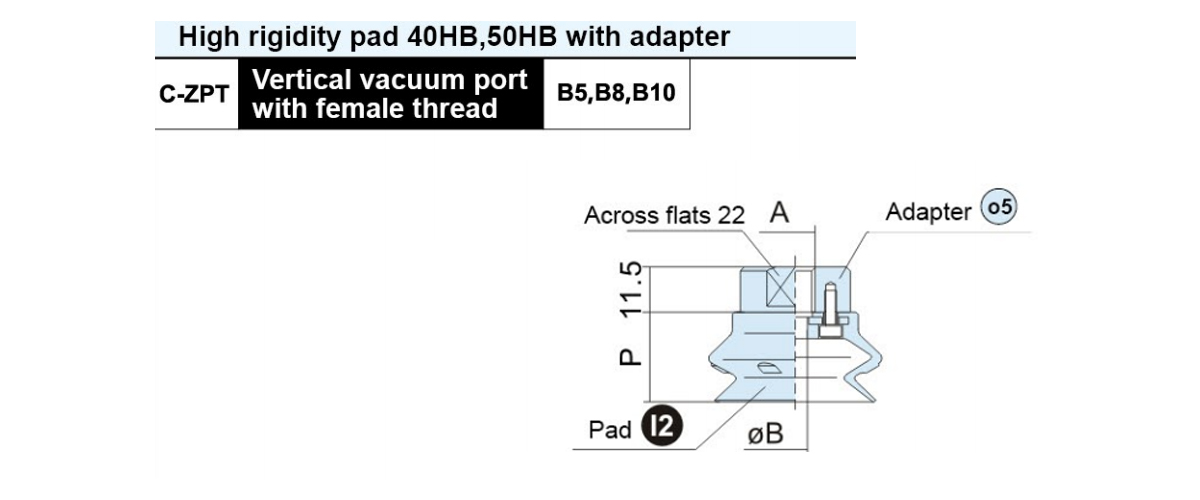

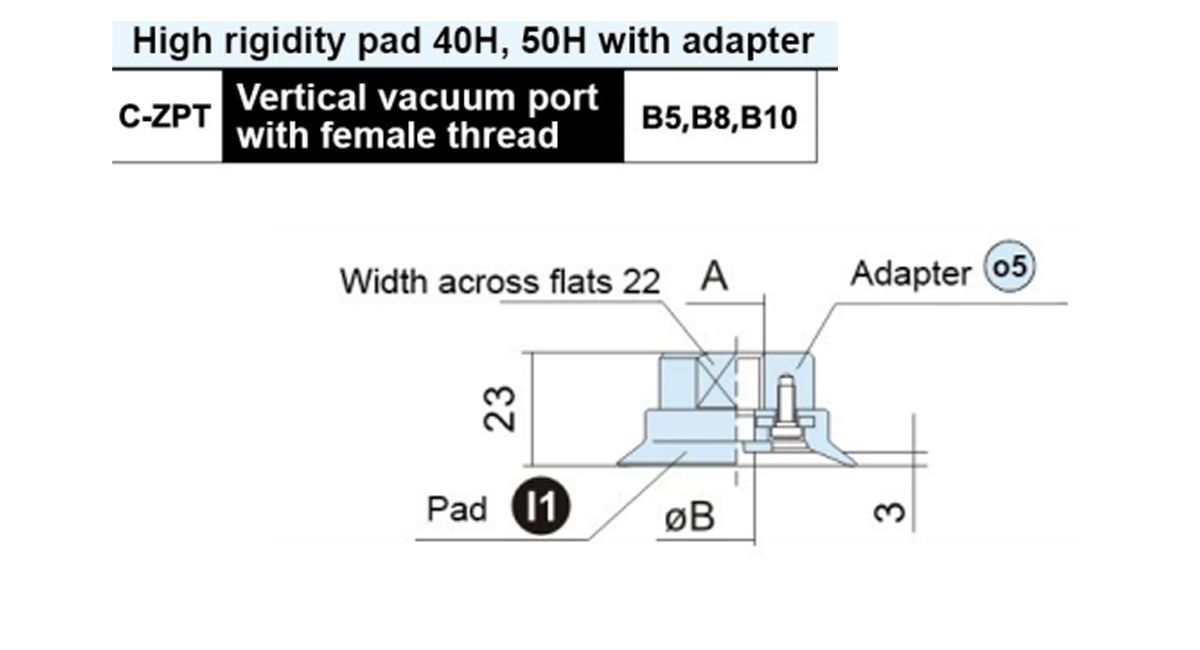

    Model A ØB Adaptor Model
    C-ZPT ○ H□- B5 M5×0.8 4.2 ZPT1-B5
    C-ZPT ○ H□- B8 M8×1.25 5 ZPT1-B8
    C-ZPT ○ H□- B10 M10×1.5 ZPT1-B10
    ○  Pad  diameter  symbol:40,50           □  Pad  material:NBR(N)Silicone  rubber(S)

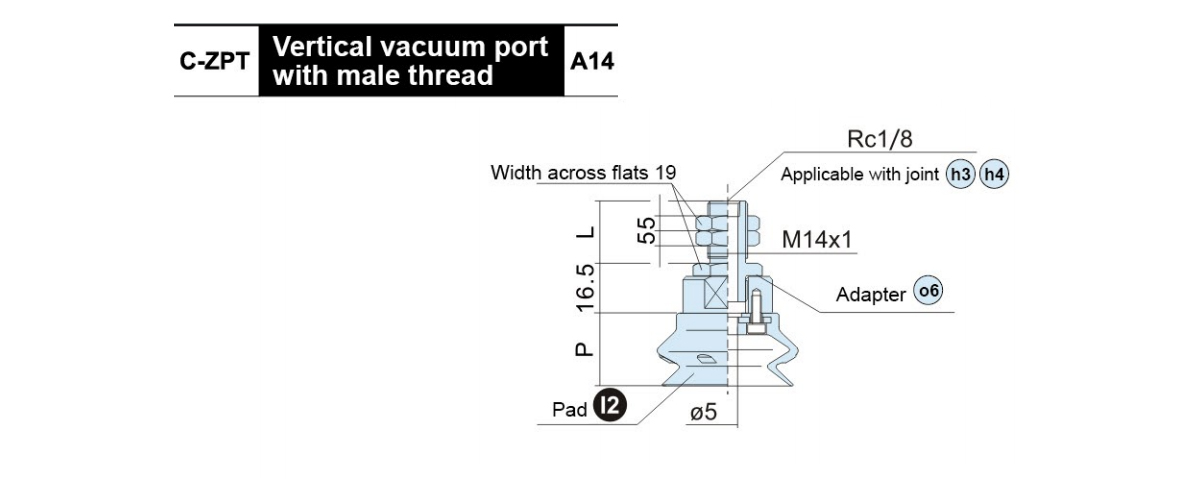

    Model L Adaptor Model
    C-ZPT ○ H□ -A14 25 ZPT1-A14
    C-ZPT ○ H□- A14-3 40 ZPT1-A14-3
    ○ Pad diameter symbol:40,50
    □ Pad material:NBR(N)Silicone rubber(S)

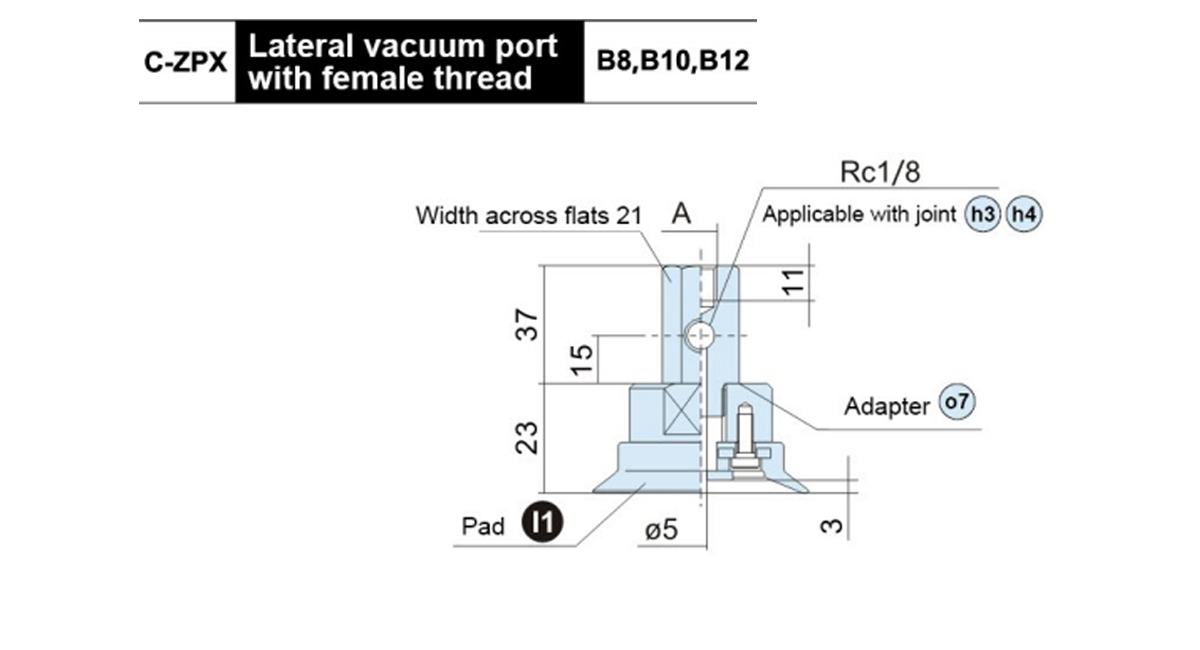

    Model A Adaptor Model
    C-ZPX ○ H □- B8 M8×1.25 ZPX1-B01-B8
    C-ZPX ○ H □- B10 M10×1.5 ZPX1-B01-B10
    C-ZPXH □- B12 M12×1.75 ZPX1-B01-B12
    ○Pad diameter symbol:40,50
    □ Pad material:NBR(N)Silicone rubber(S)

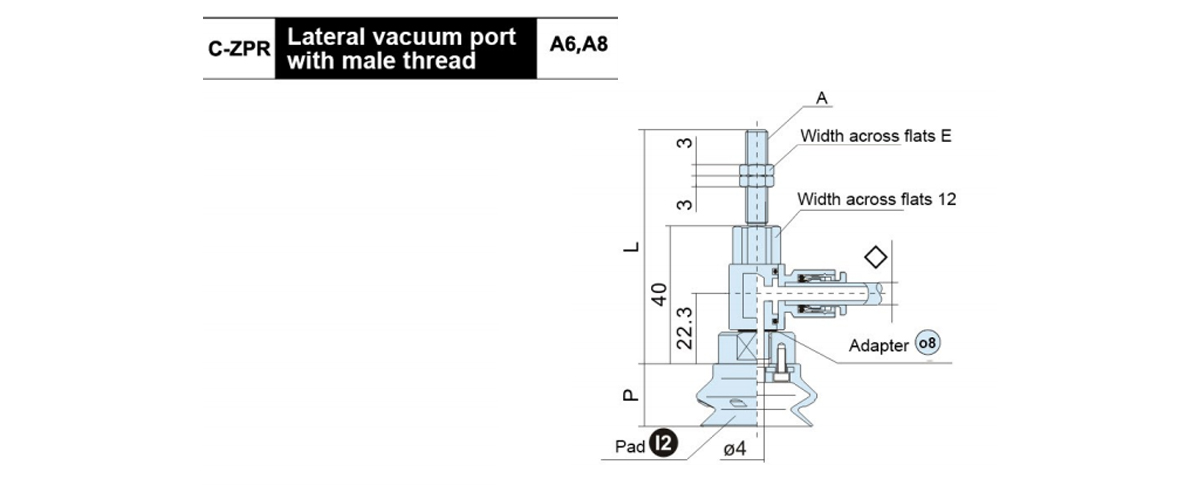

    Model A E L Adaptor Model
    C-ZPR ○ H □-◇ -A6 M6×1.0 8 66 ZPR1H -◇-A6
    C-ZPR ○ H □-◇ -A8 M8×1.0 12 56 ZPR1H -◇-A8
    ○Pad diameter symbol:40,50
    □ Pad material:NBR(N)Silicone rubber(S)
    Vacuum inlet connection:06,08

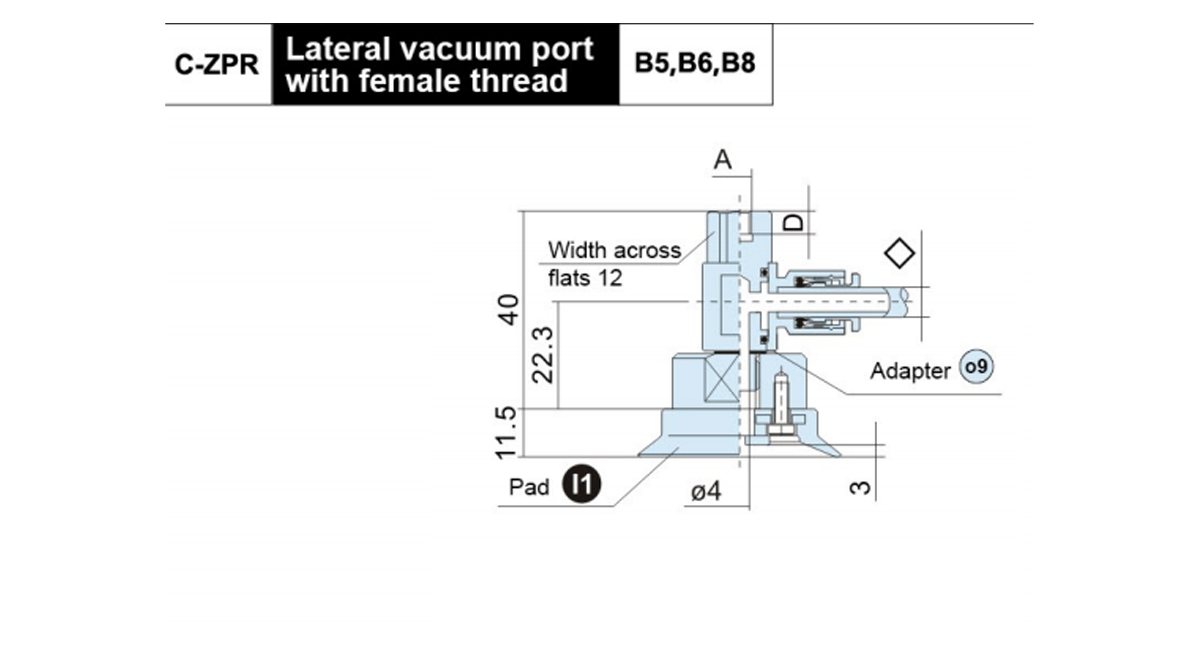

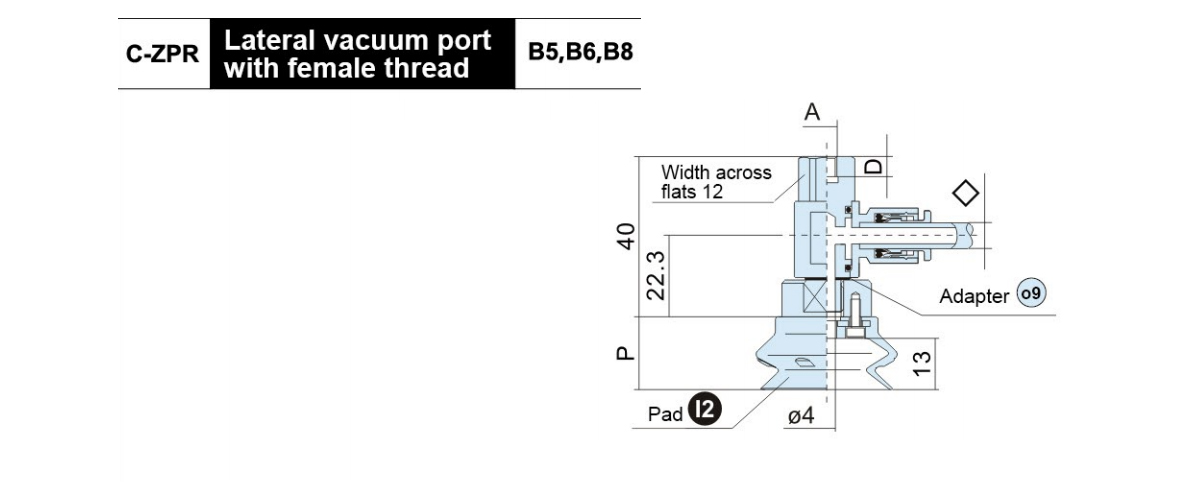

    Model A D Adaptor Model
    C-ZPR ○ H□-◇- B6 M6×1.0 6 ZPR1H -◇-B6
    C-ZPR ○ H□-◇ -B8 M8×1.25 8 ZPR1H -◇-B8
    ○Pad diameter symbol:40,50      □ Pad material:NBR(N)Silicone rubber(S)
    ◇Vacuum inlet connection:06,08

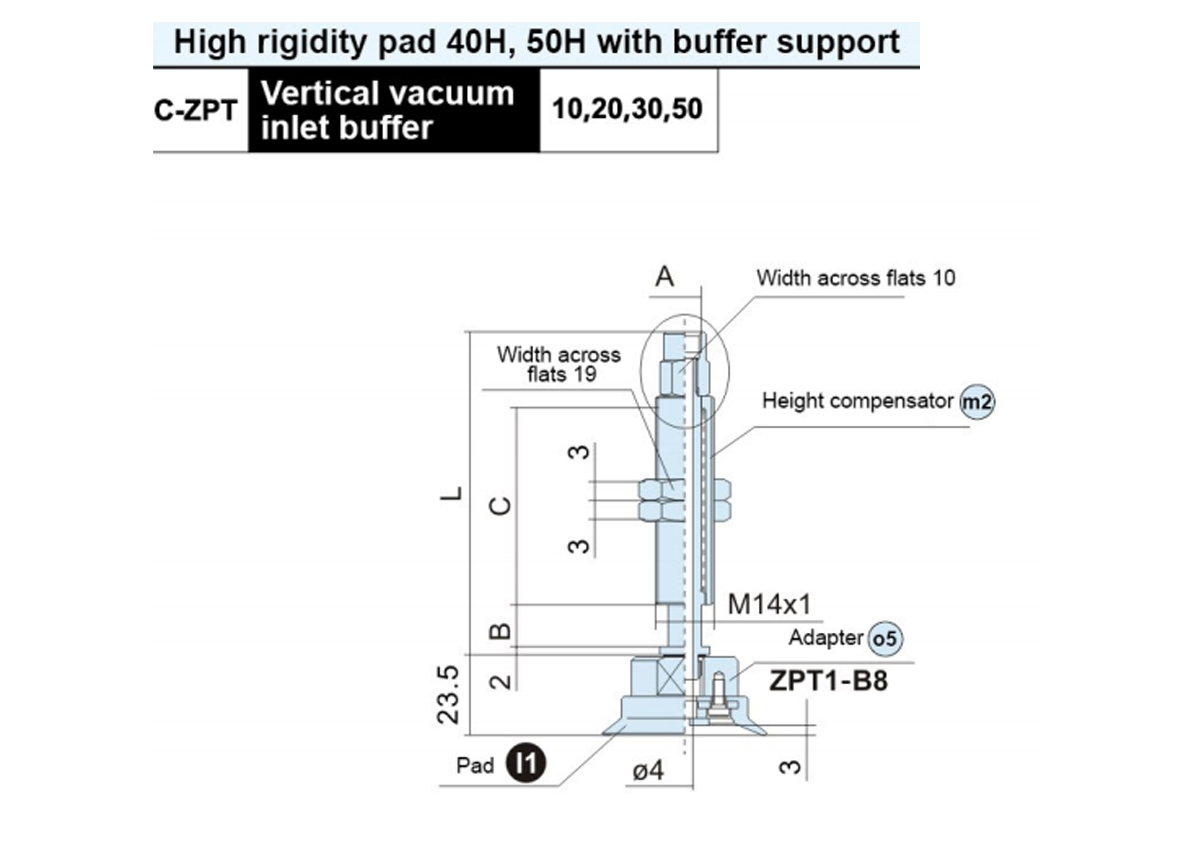

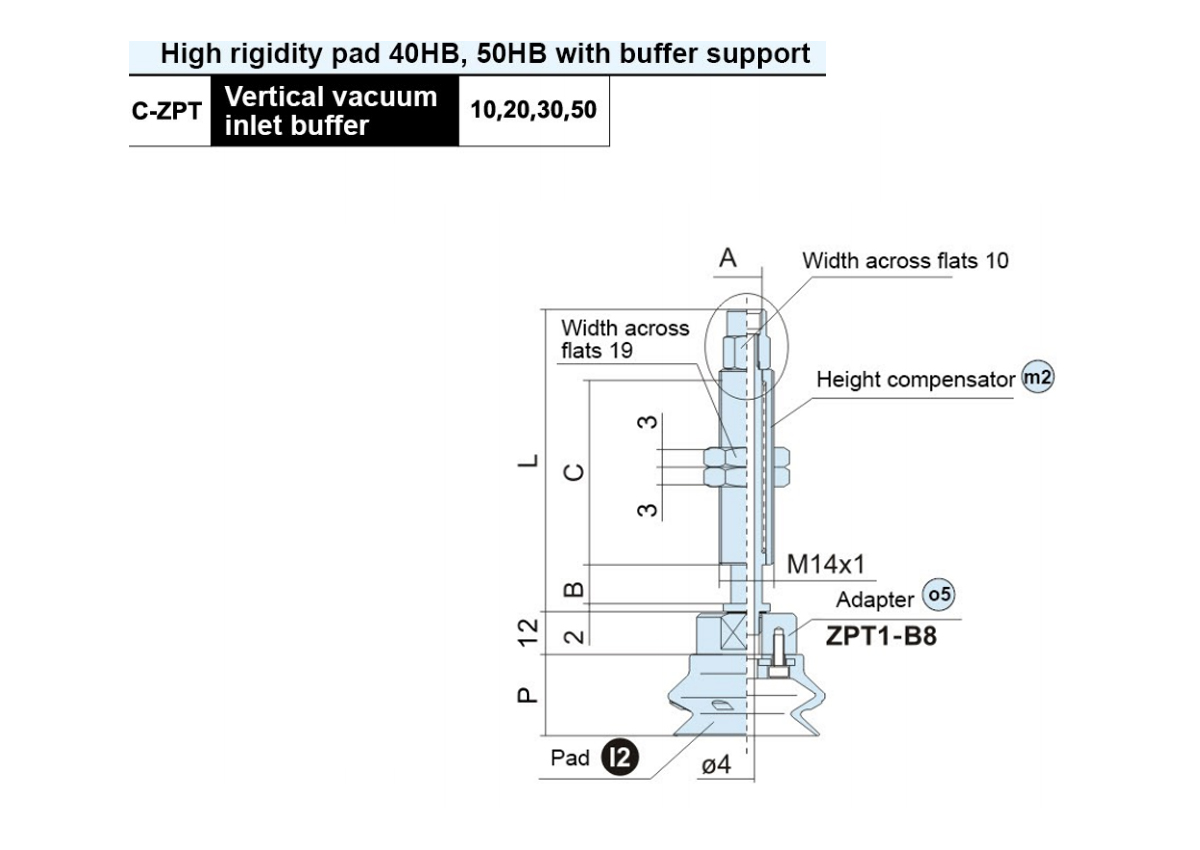

    Model A B C L m2 O5
    Buffer Support Model
    C-ZPT ○ H□● 10-B5-A14 M5×0.8 10 50 77 ZPT1-●10-B5-A14
    C-ZPT ○ H□● 20-B5-A14 20 81 ZPT1-●20-B5-A14
    C-ZPT ○ H□● 30-B5-A14 30 91 ZPT1-●30-B5-A14
    C-ZPT ○ H□● 50-B5-A14 50 75 136 ZPT1-●50-B5-A14
    C-ZPT ○ H□● 10-B01-A14 Rc1/8 10 50 78.5 ZPT1-●10-B01-A14
    C-ZPT ○ H□● 20-B01-A14 20 84 ZPT1-●20-B01-A14
    C-ZPT ○H□● 30-B01-A14 30 94 ZPT1-●30-B01-A14
    C-ZPT ○ H □● 50-B01-A14 50 75 139 ZPT1-●50-B01-A14
    ○Pad  diameter  symbol:40,50       □Pad  material:NBR(N)S,Silicone rubber(S)
    ● Height   compensator   type:Rotative(J),Unable   to   rotate(K)

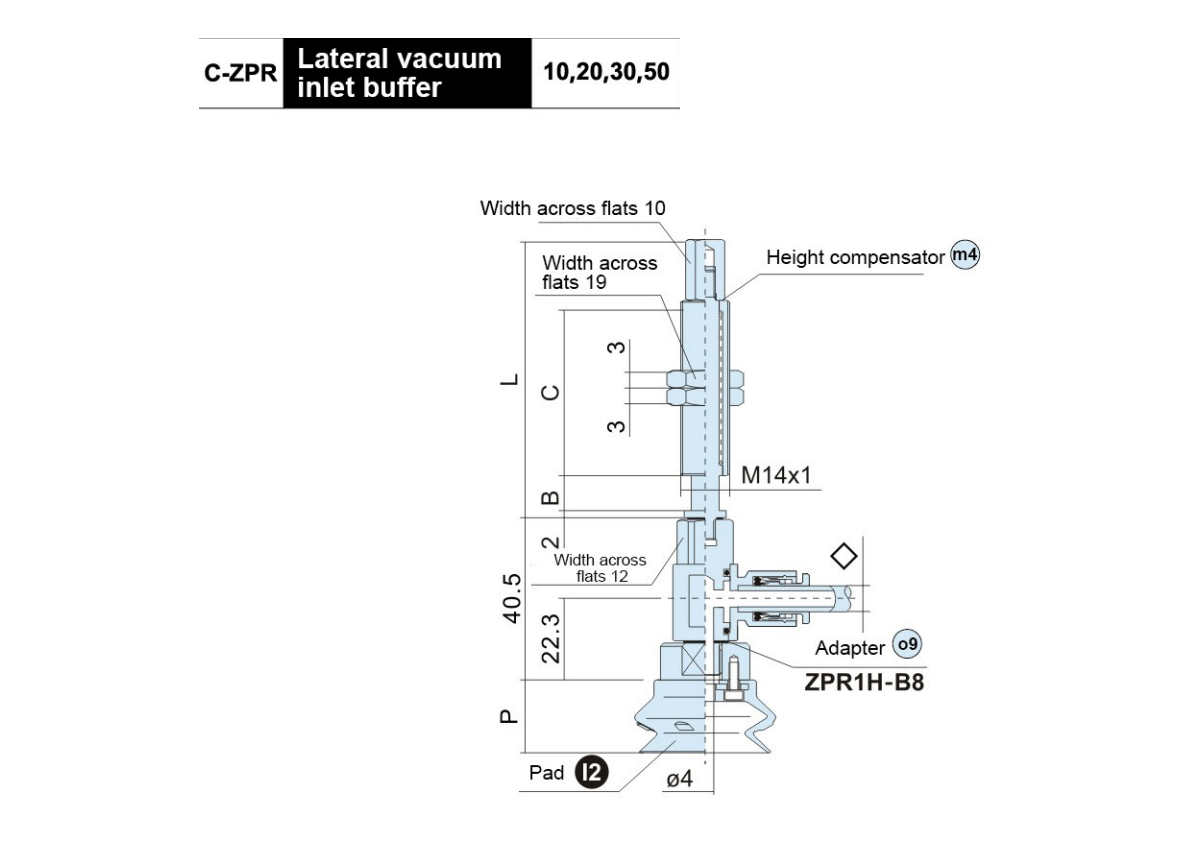

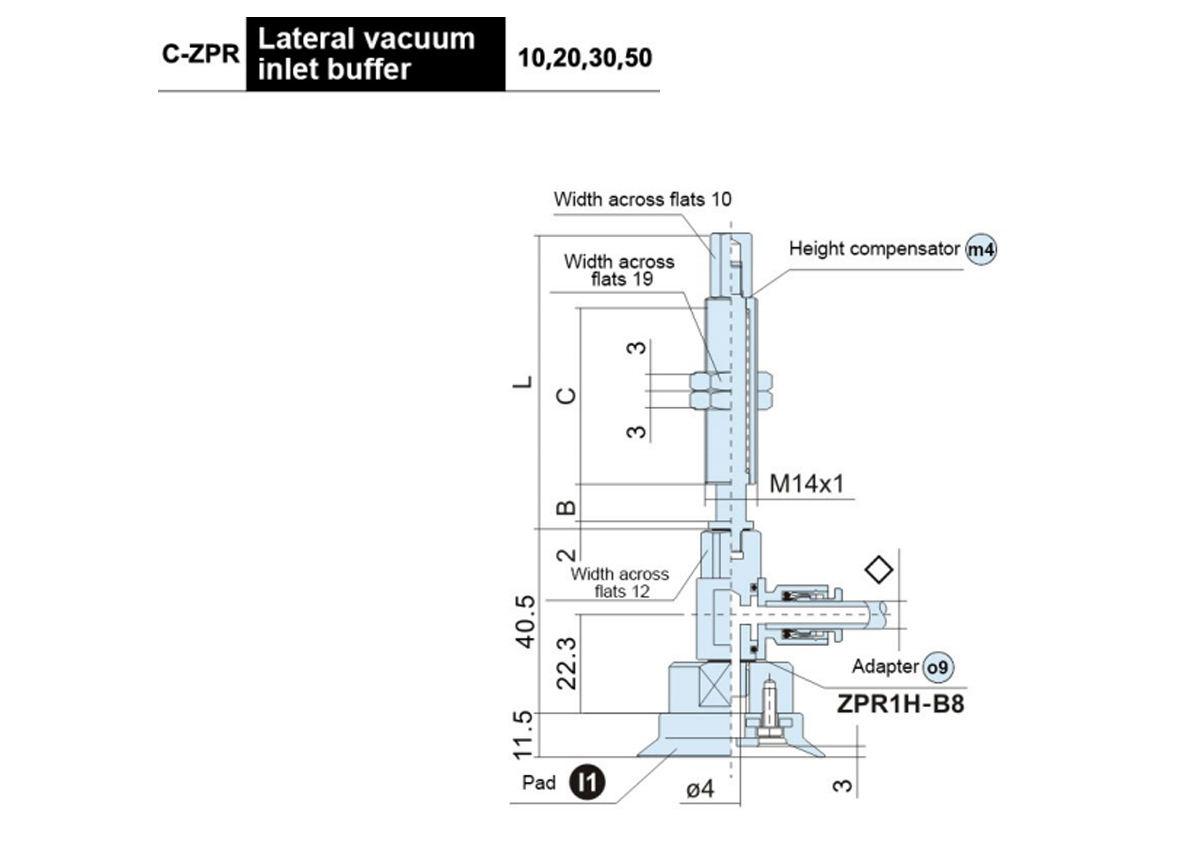

    Model B C L m4 O9
    Buffer Support Model
    C-ZPR ○ H□● 10 -◇- A14 10 50 80 ZPR1 -●10-◇ -A14
    C-ZPR ○ H□● 20 -◇ -A14 20 77 ZPR1-●20-◇-A14
    C-ZPR ○ H□● 30- ◇ -A14 30 87 ZPR1-●30-◇-A14
    C-ZPR ○ H □● 50 -◇ -A14 50 75 132 ZPR1-●50-◇-A14
    ○Pad diameter symbol:40,50                   □ Pad material:NBR(N)S,Silicone rubber(S)
    ◇ Vacuum inlet connection:06,08
    ●Height compensator type:Rotative(J),Unable to rotate(K)

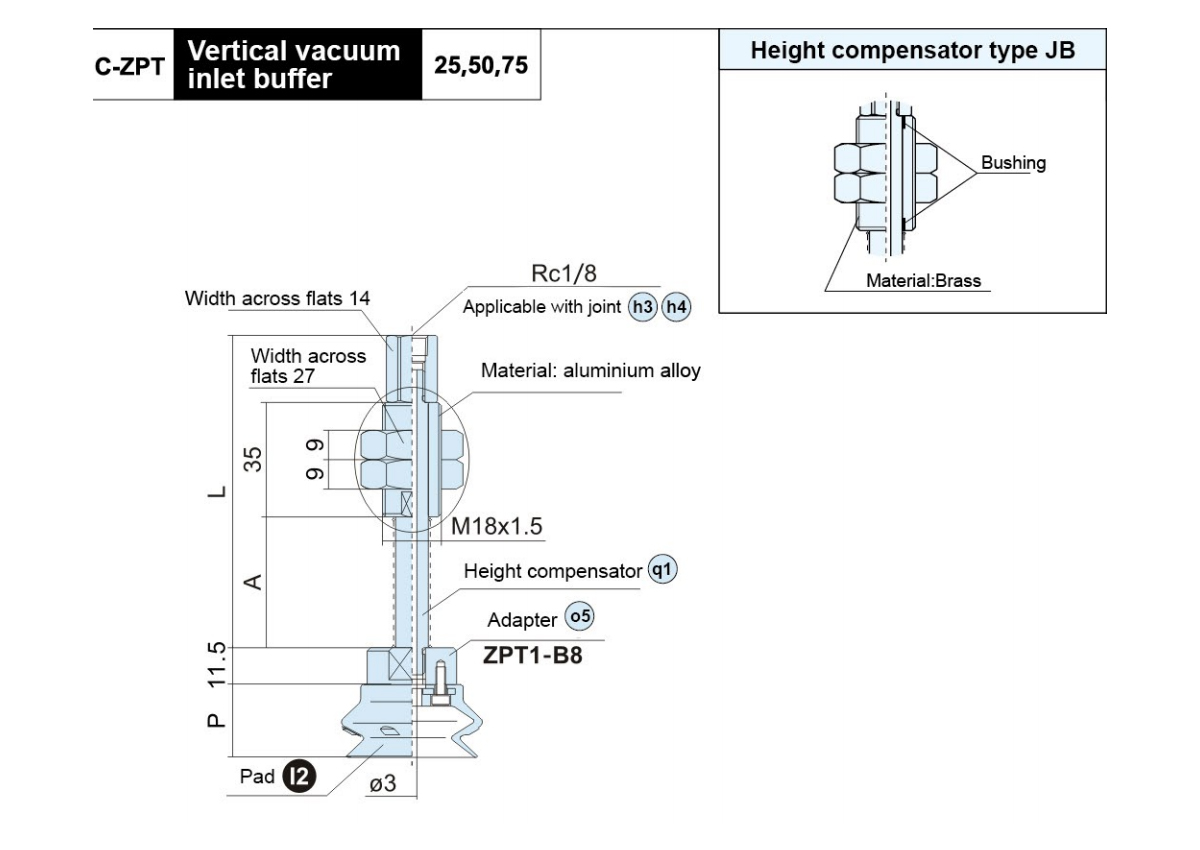

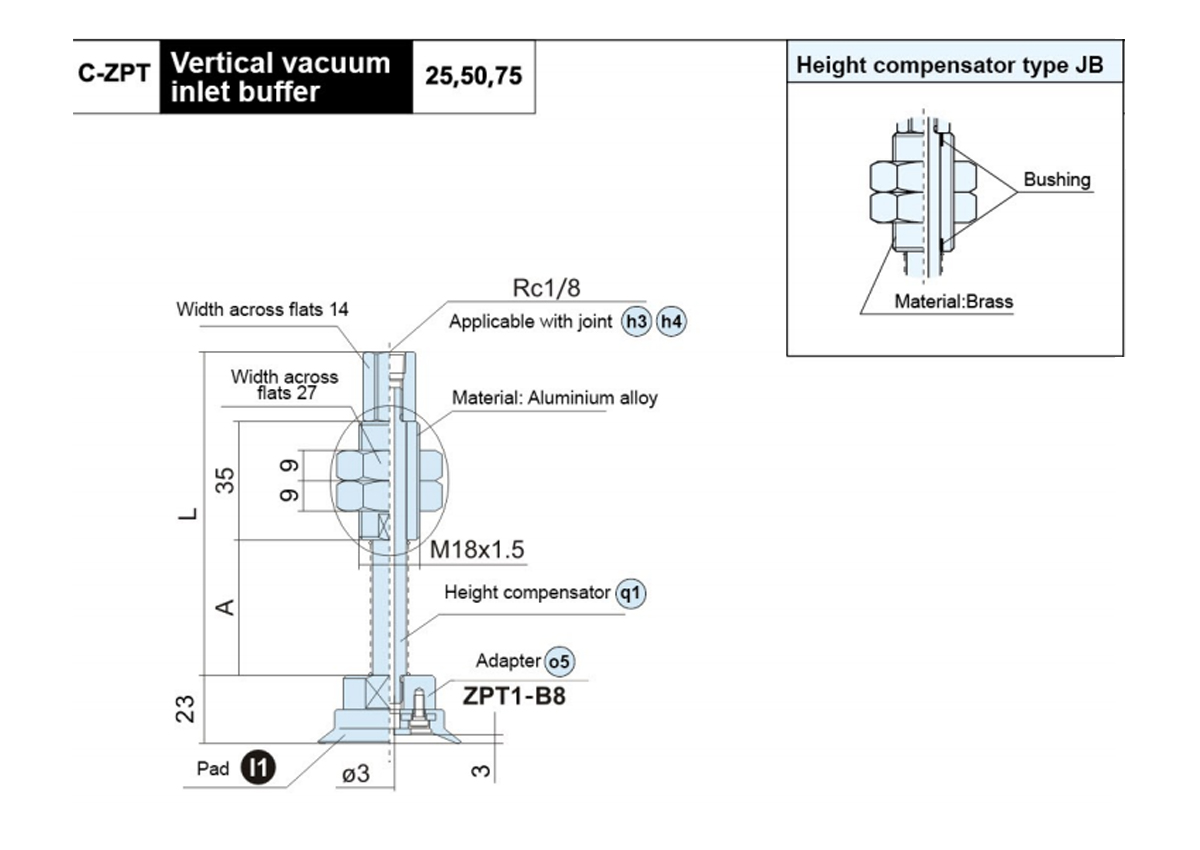

    Model A L q1 O5
    Buffer Support Model
    C-ZPT ○ H□● 25-B01-A18 40 95.5 ZPB1 ●25-B01-A18
    C-ZPT ○ H□● 50-B01-A18 75 130.5 ZPB1 ●50-B01-A18
    C-ZPT ○ H□● 75-B01-A18 111 166.5 ZPB1 ●75-B01-A18
    ○Pad diameter symbol:40,50            □ Pad material:NBR(N)S,Silicone rubber(S)
    Height compensator type:Aluminium alloy(J)
    Brass(JB)

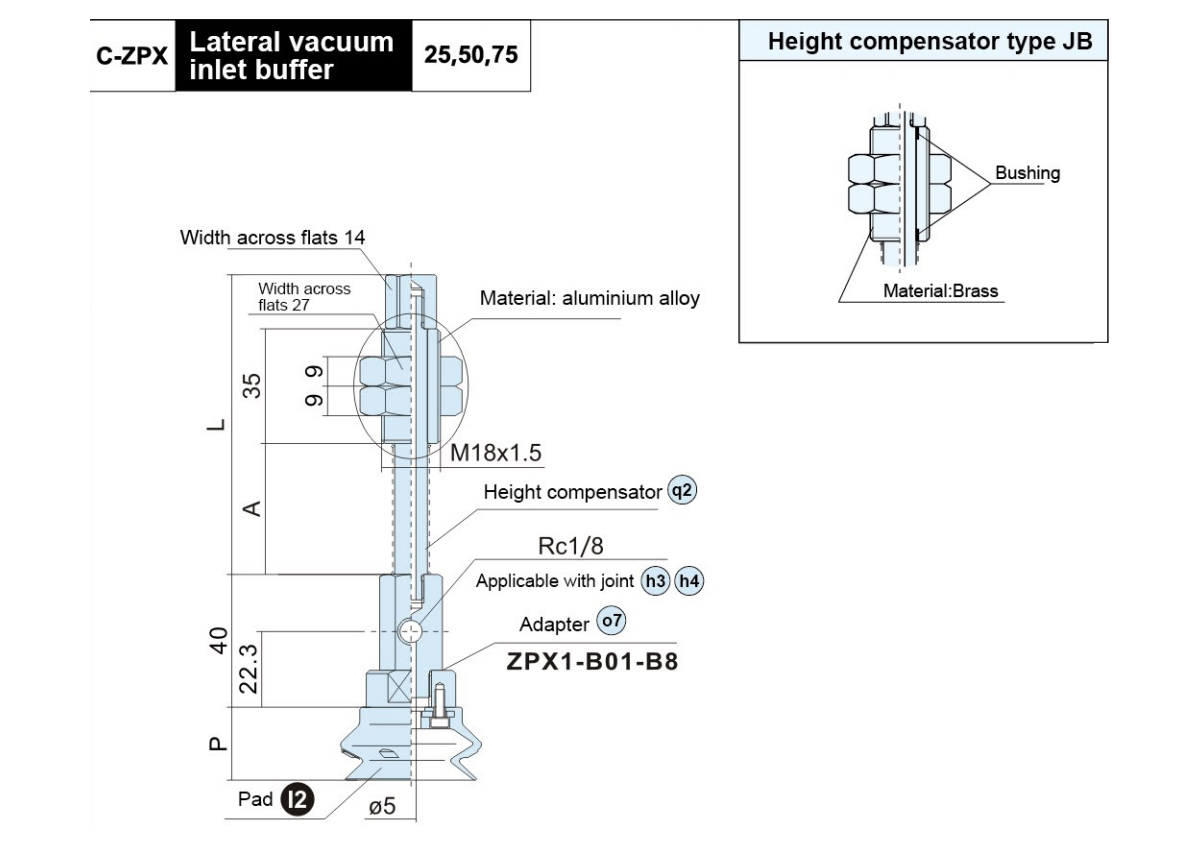

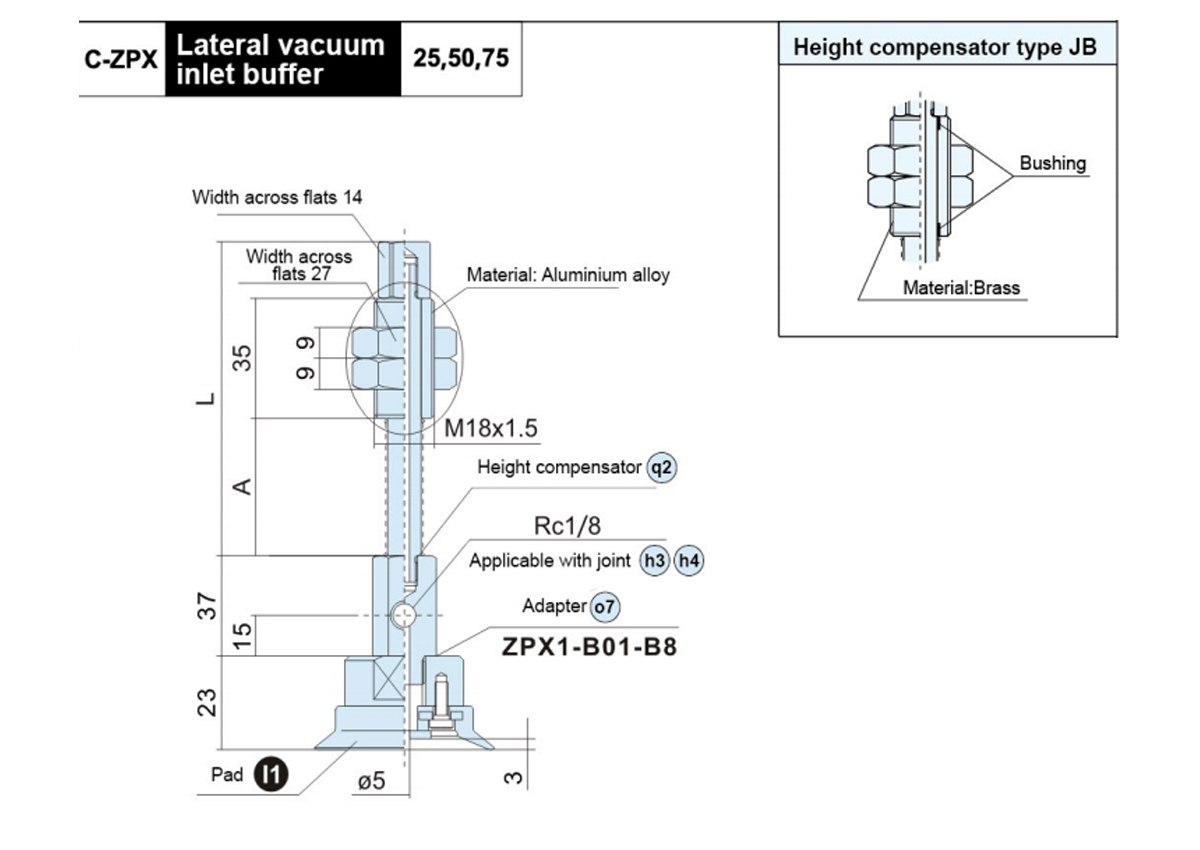

    Model A L q2 O7
    Buffer Support Model
    C-ZPX ○ H□● 25-B01-A18 40 91 ZPX1 ●25-B01-A18
    C-ZPX ○ H□● 50-B01-A18 75 126 ZPX1 ●50-B01-A18
    C-ZPX ○ H □● 75-B01-A18 111 162 ZPX1 ●75-B01-A18
    ○Pad diameter symbol:40,50            □ Pad material:NBR(N)S,Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J)
    Brass(JB)

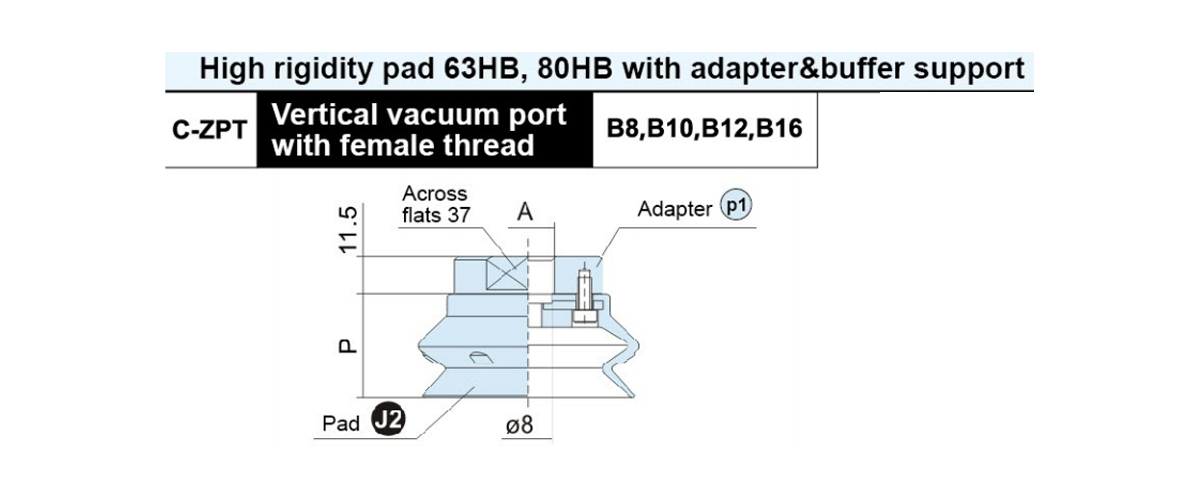

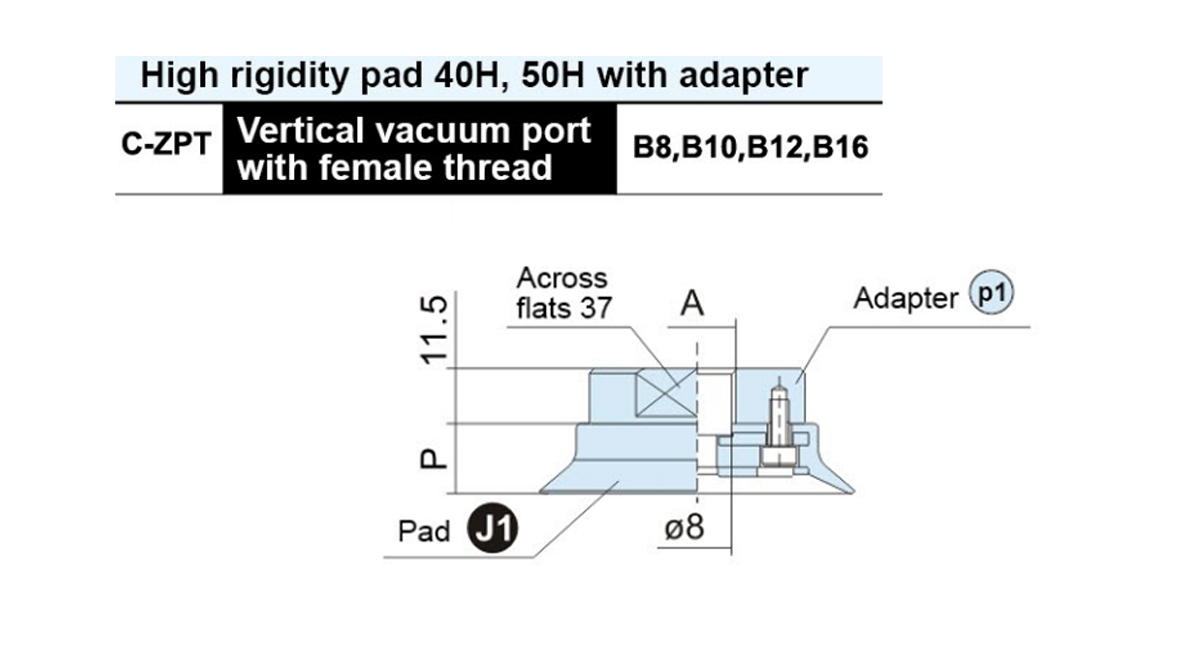

    Model A Pad
    Diameter     		P Adaptor
    Model
    63 80
    C-ZPT ○ H□-B8 M8×1.25 14.5 16.5 ZPT2-B8
    C-ZPT ○ H□-B10 M10×1.5 ZPT2-B10
    C-ZPT○H□-B12 M12×1.75 ZPT2-B12
    C-ZPT ○ H□-B16 M16×1.5 ZPT2-B16
    ○ Pad  diameter symbol:63,80
    □Pad    material:NBR(N),Silicone rubber(S)

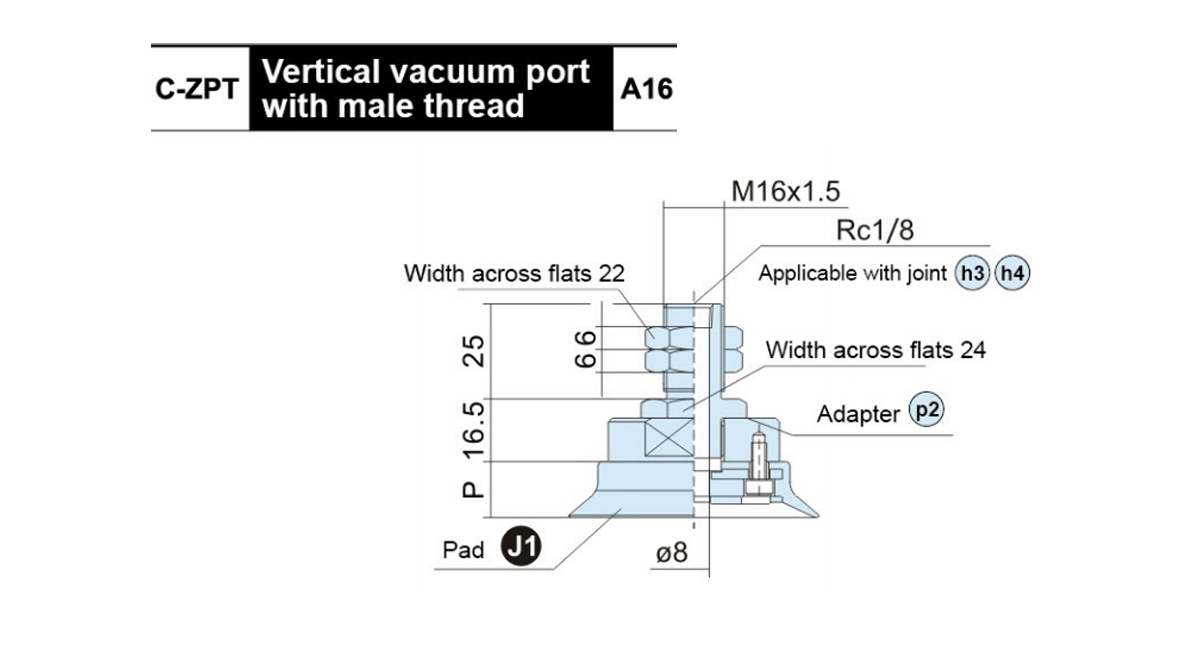

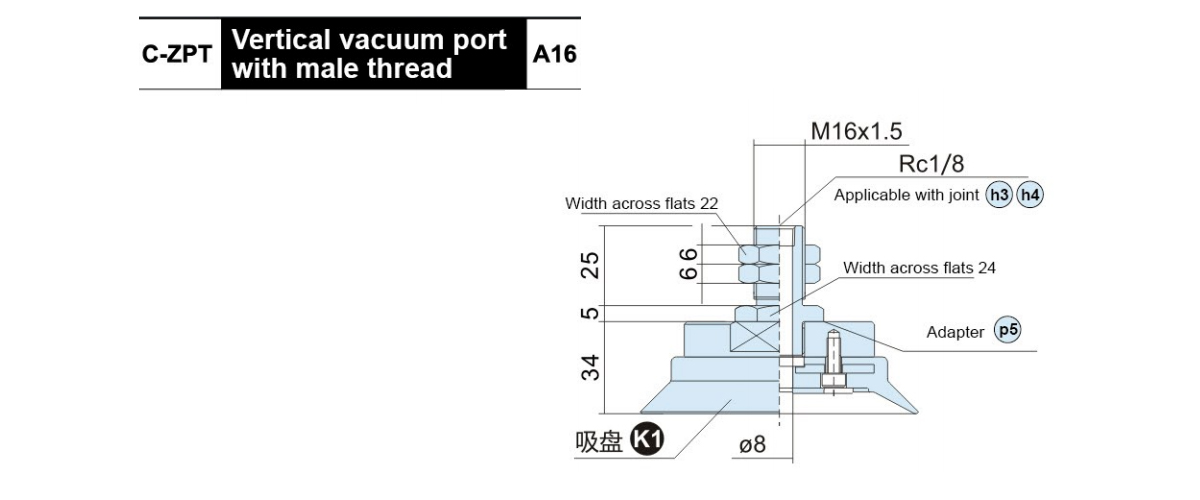

    Model P Adaptor Model

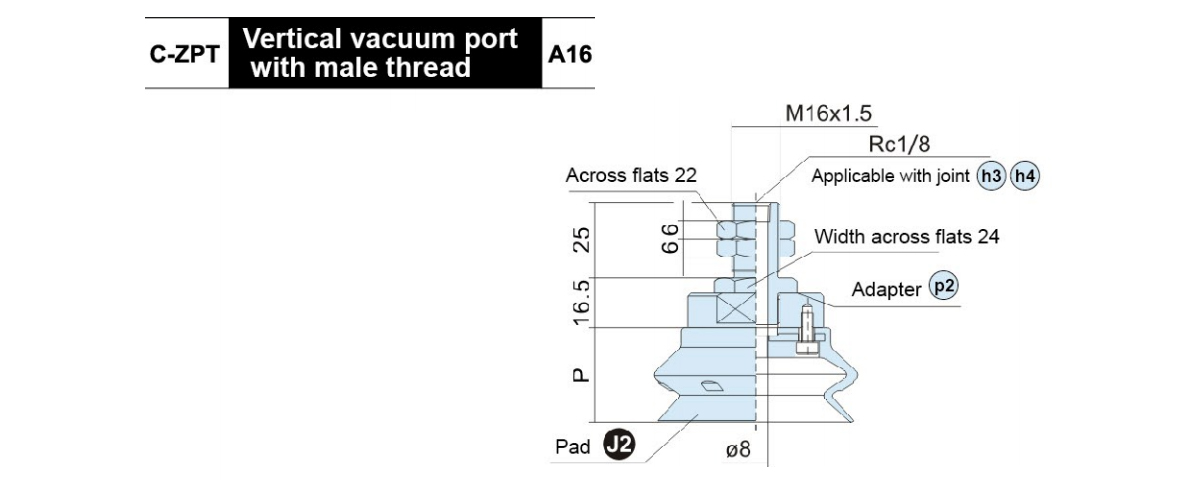

    C-ZPT63H □- A16 14.5 ZPT2-A16
    C-ZPT80H □-A16 16.5
    □ Pad material:NBR(N),Silicone rubber(S)

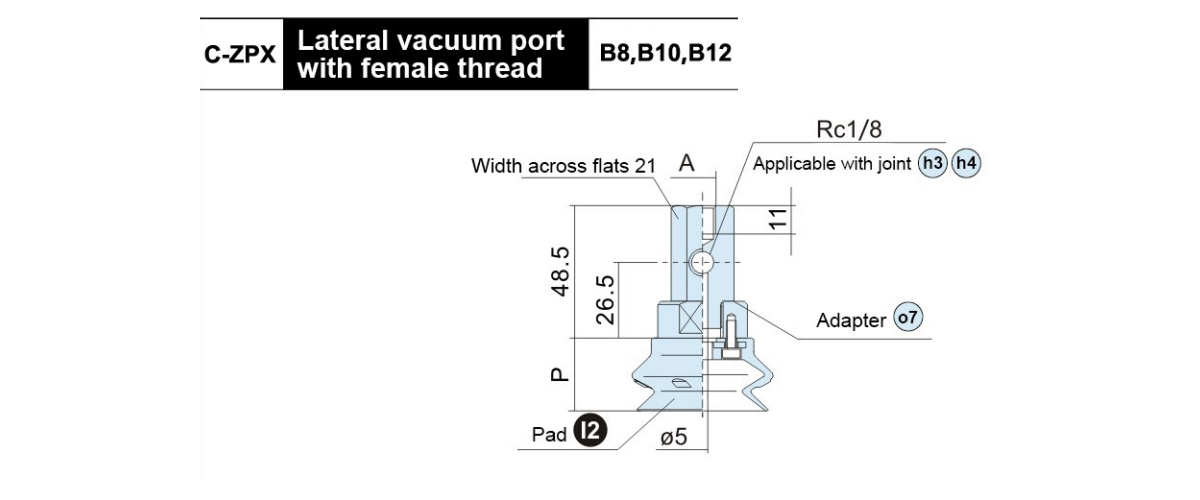

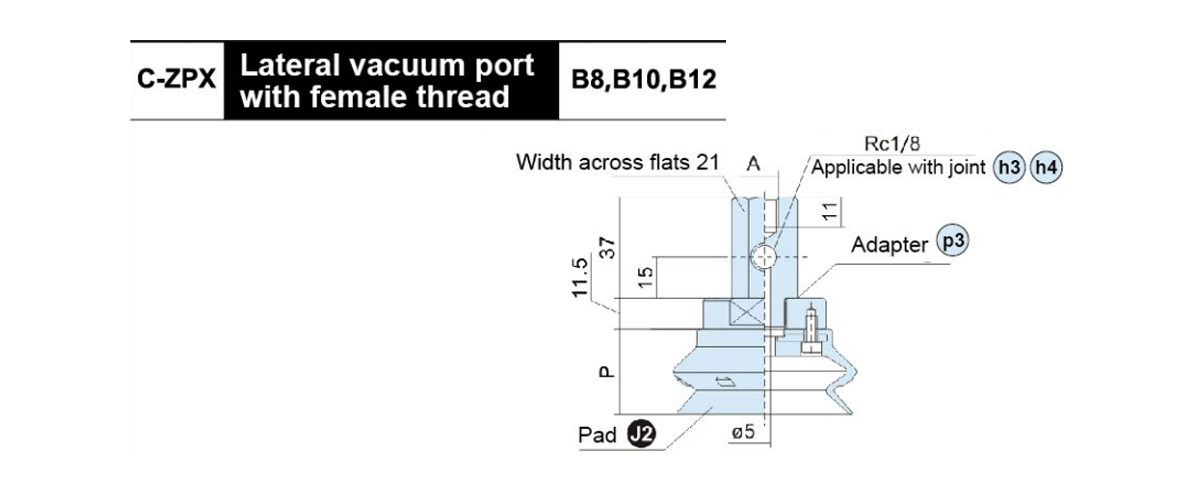

    Model A Pad Diameter P
    63 80
    C-ZPX ○ H□- B01-B8 M8×1.25 14.5 16.5
    C-ZPX ○ H□- B01-B10 M10×1.5
    C-ZPX ○ H □- B01-B12 M12×1.75
    ○ Pad diameter symbol:63,80
    □ Pad material:NBR(N),Silicone rubber(S)

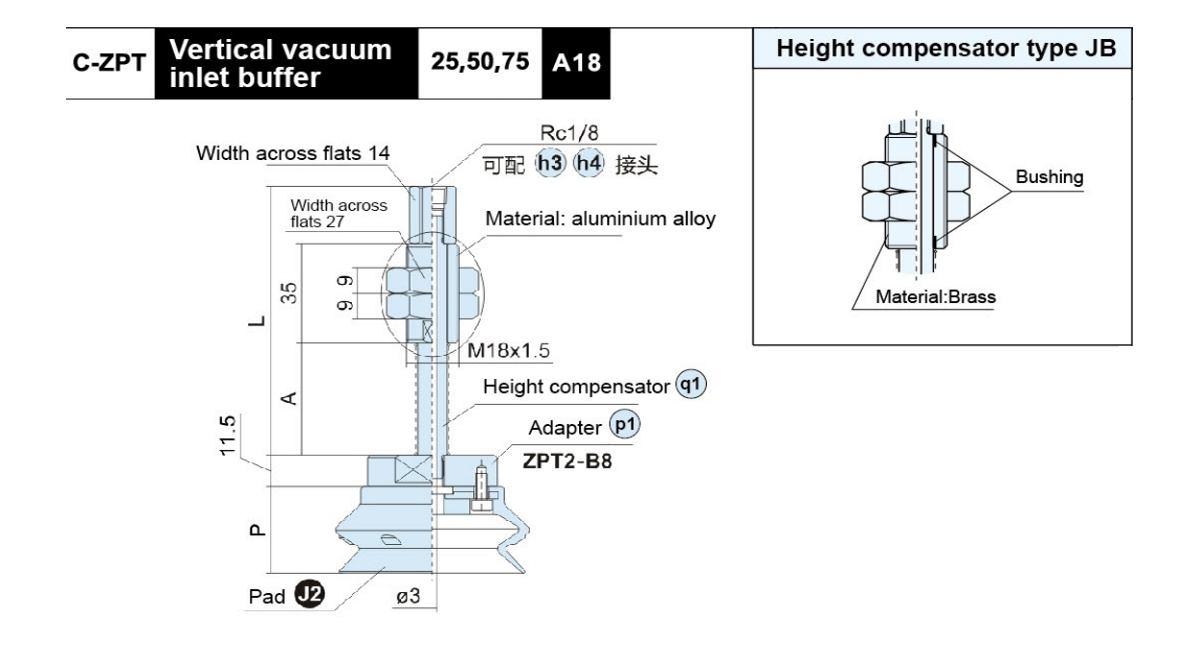

    Model A L Pad Diameter P q1 P1
    Buffer Support Model
    63 80

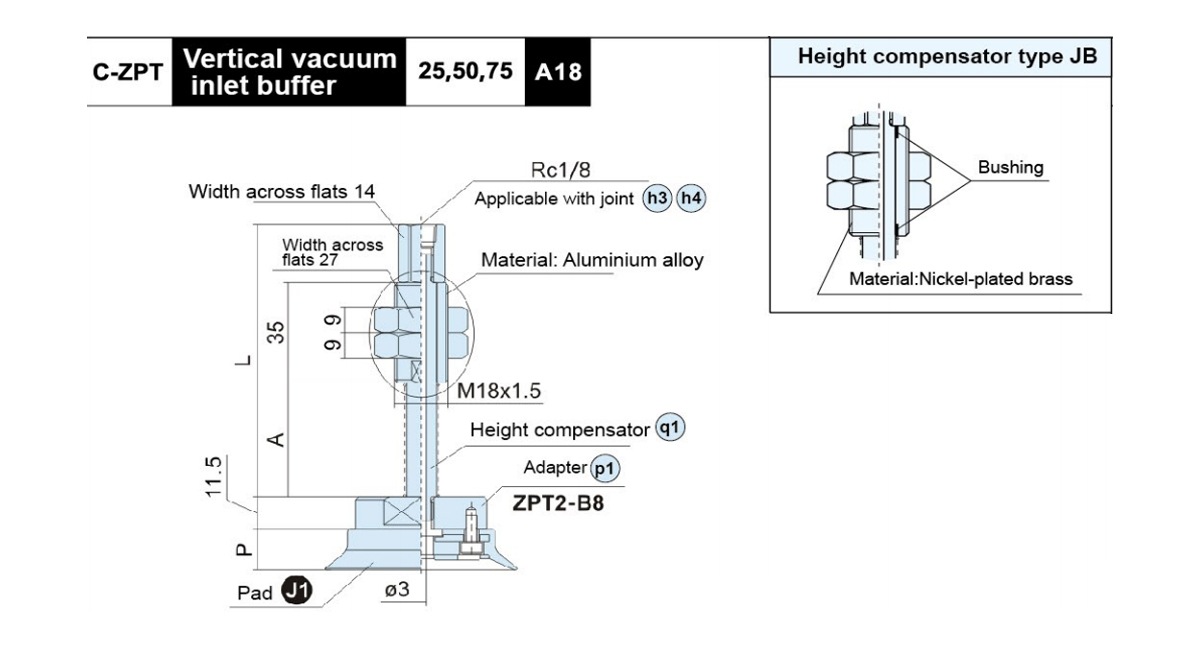

    C-ZPT ○ H□● 25-B01-A18 40 95.5 14.5 16.5 ZPB2 ● 25-B01-A18
    C-ZPT ○ H□● 50-B01-A18 75 130.5 ZPB2 ●50-B01-A18
    C-ZPT ○ H□● 75-B01-A18 111 166.5 ZPB2 ● 75-B01-A18
    ○ Pad diameter symbol:63,80        □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

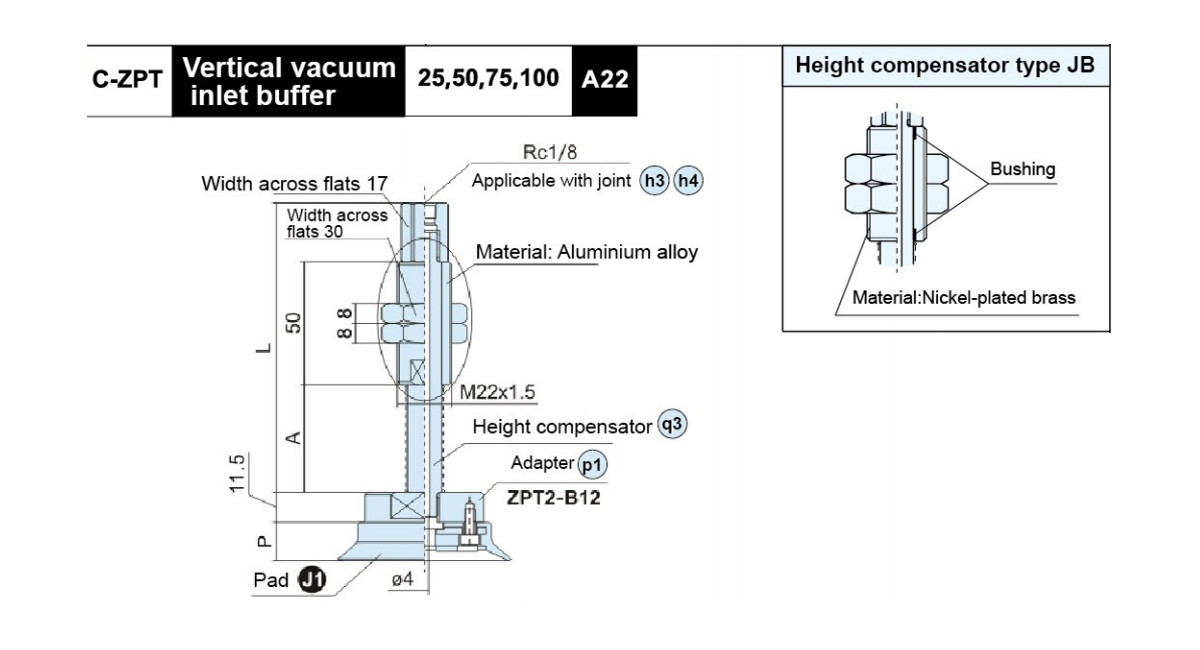

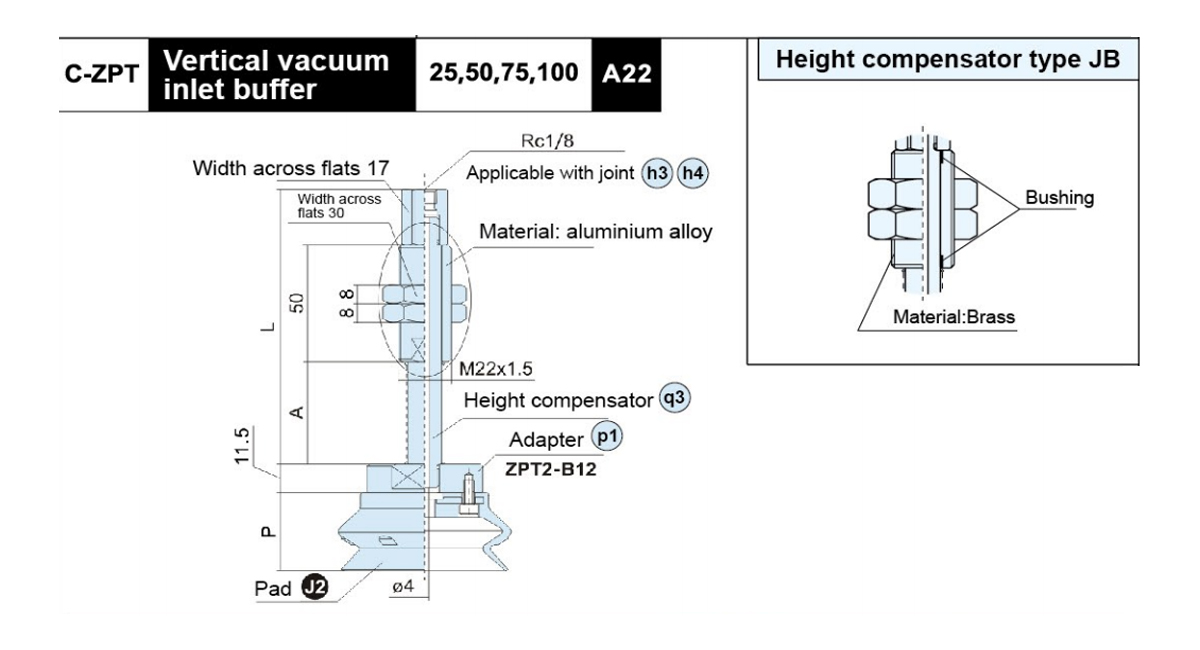

    Model A L Pad Diameter P q3 p1
    Buffer Support Model
    63 80
    C-ZPT ○ H□● 25-B01-A22 44 118 14.5 16.5 ZPB2 ●25-B01-A22
    C-ZPT ○ H□● 50-B01-A22 80 154 ZPB2●50-B01-A22
    C-ZPT ○ H□● 75-B01-A22 120 194 ZPB2●75-B01-A22
    C-ZPT ○ H□● 100-B01-A22 155 229 ZPB2 ●100-B01-A22
    ○ Pad diameter symbol:63,80        □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

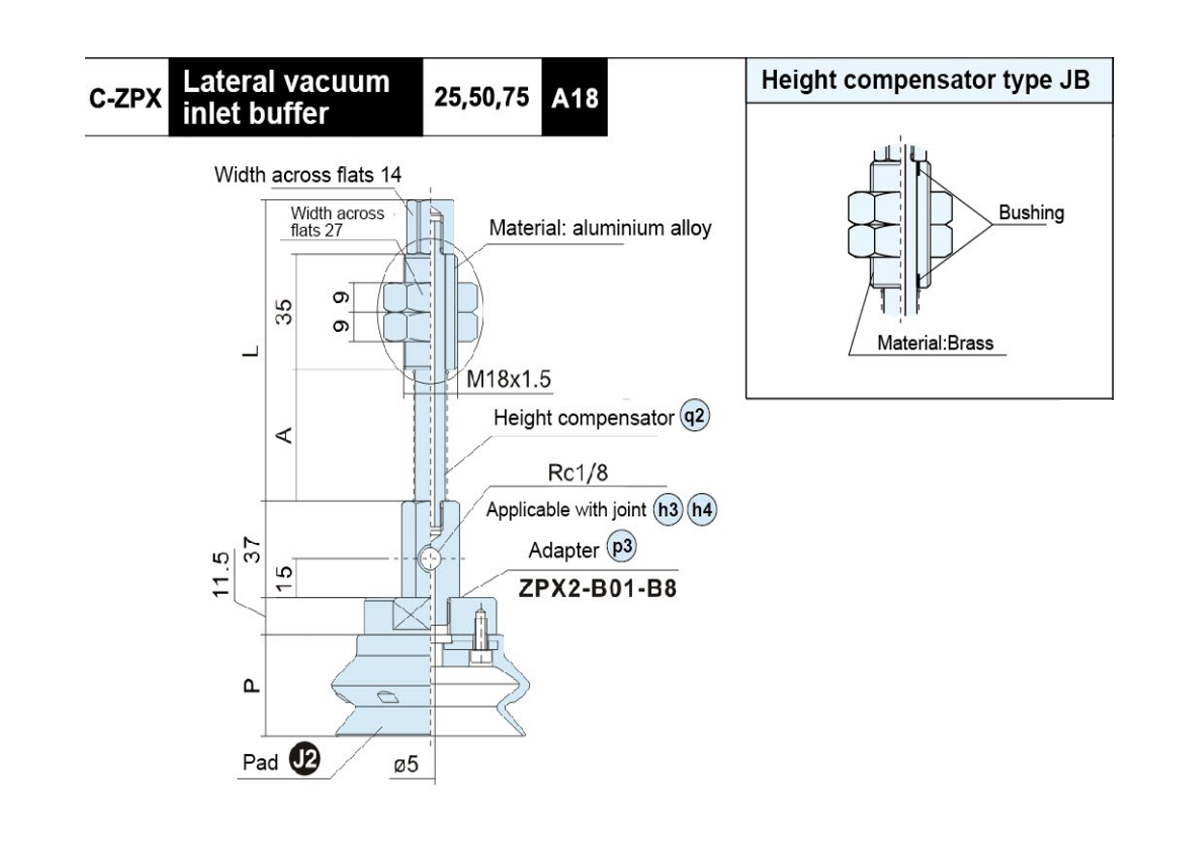

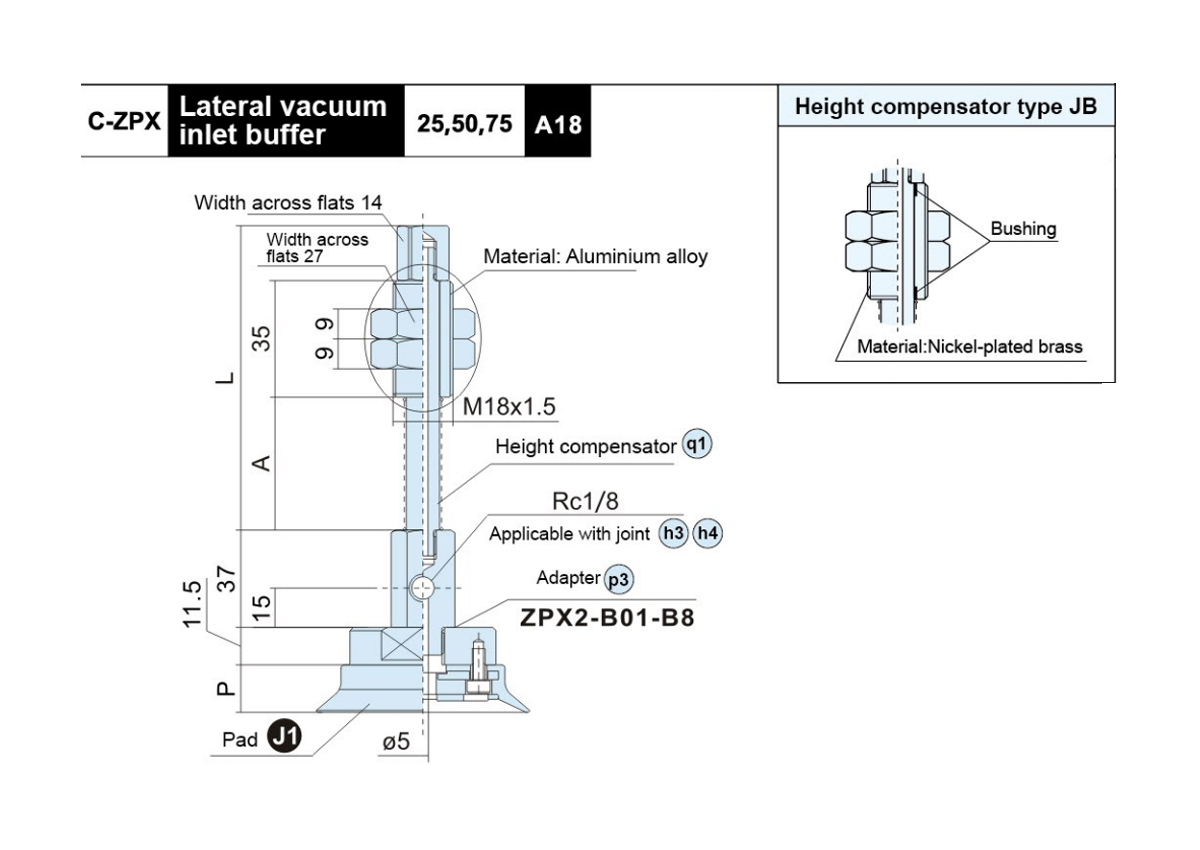

    Model A L Pad Diameter P q2 p3
    Buffer Support Model
    63 80
    C-ZPX ○ H □● 25-B01-A18 40 95.5 14.5 16.5 ZPX2 ●25-B01-A18
    C-ZPX ○ H □● 50-B01-A18 75 130.5 ZPX2 ●50-B01-A18
    C-ZPX ○ H □● 75-B01-A18 111 166.5 ZPX2 ●75-B01-A18
    ○ Pad diameter symbol:63,80        □ Pad material:NBR(N),Silicone rubber(S)
    ●Height compensator type:Aluminium alloy(J),Brass(JB)

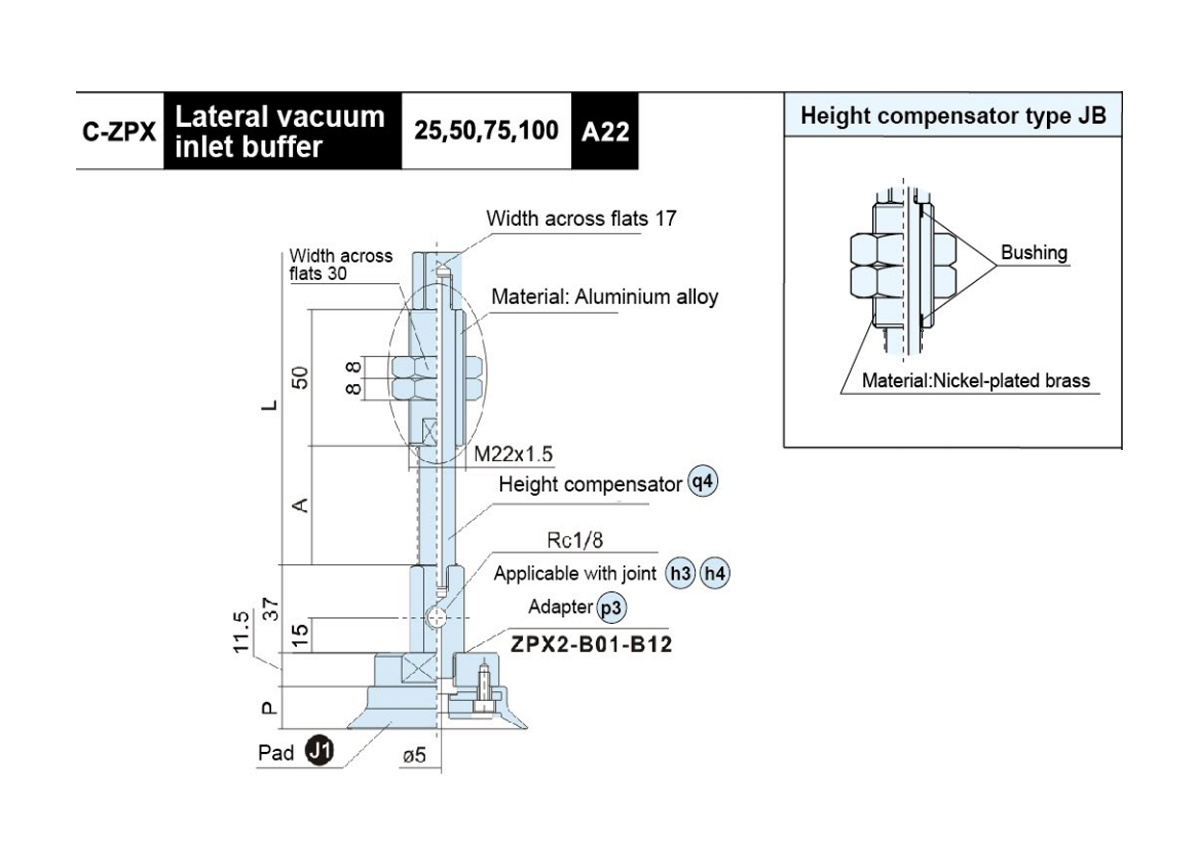

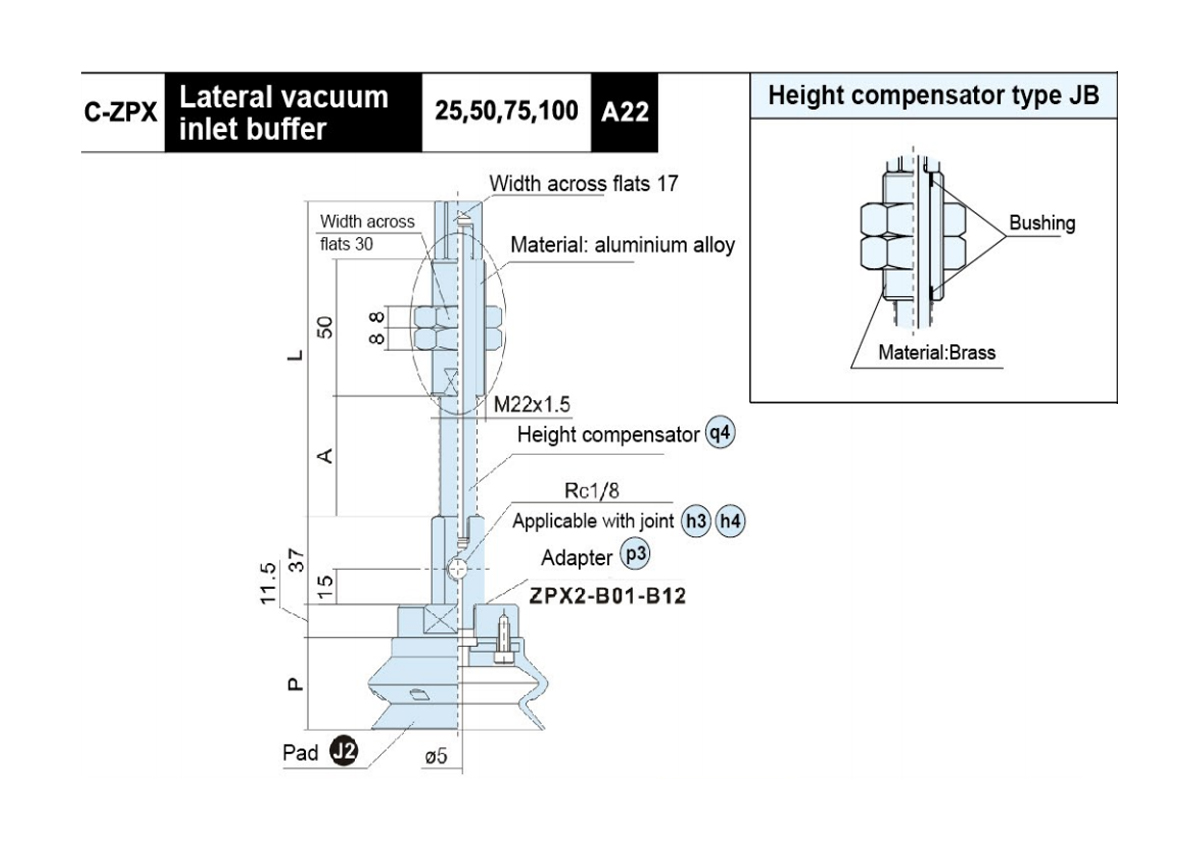

    Model A L Pad Diameter          P q4 p3
    Buffer Support Model
    63 80
    C-ZPX ○ H □● 25-B01-A22 44 118 14.5 16.5 ZPX2●25-B01-A22
    C-ZPX ○ H □● 50-B01-A22 80 154 ZPX2●50-B01-A22
    C-ZPX ○ H □● 75-B01-A22 120 194 ZPX2●75-B01-A22
    C-ZPX ○ H □● 100-B01-A22 155 229 ZPX2●100-B01-A22
    ○ Pad diameter symbol:63,80        □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

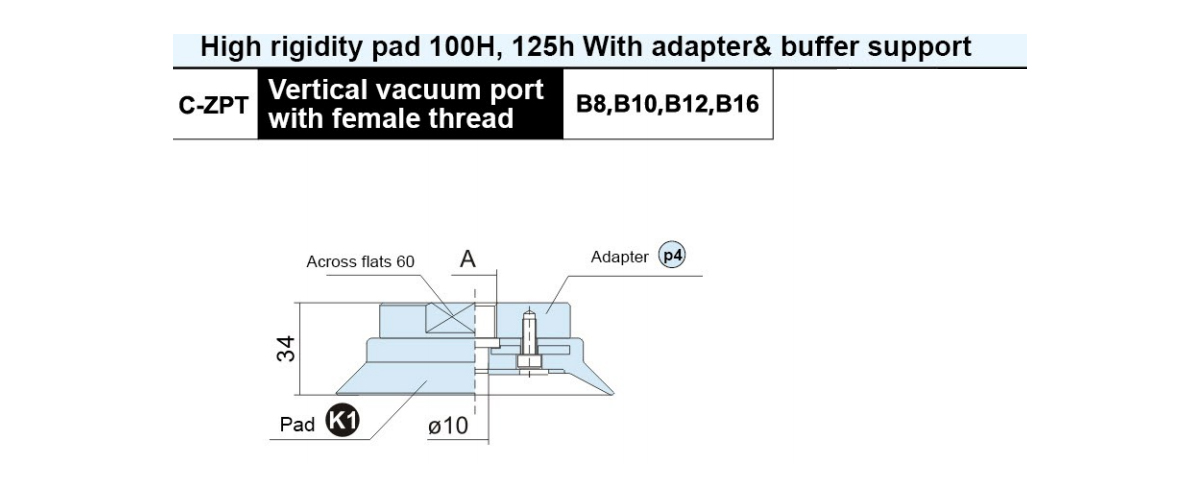

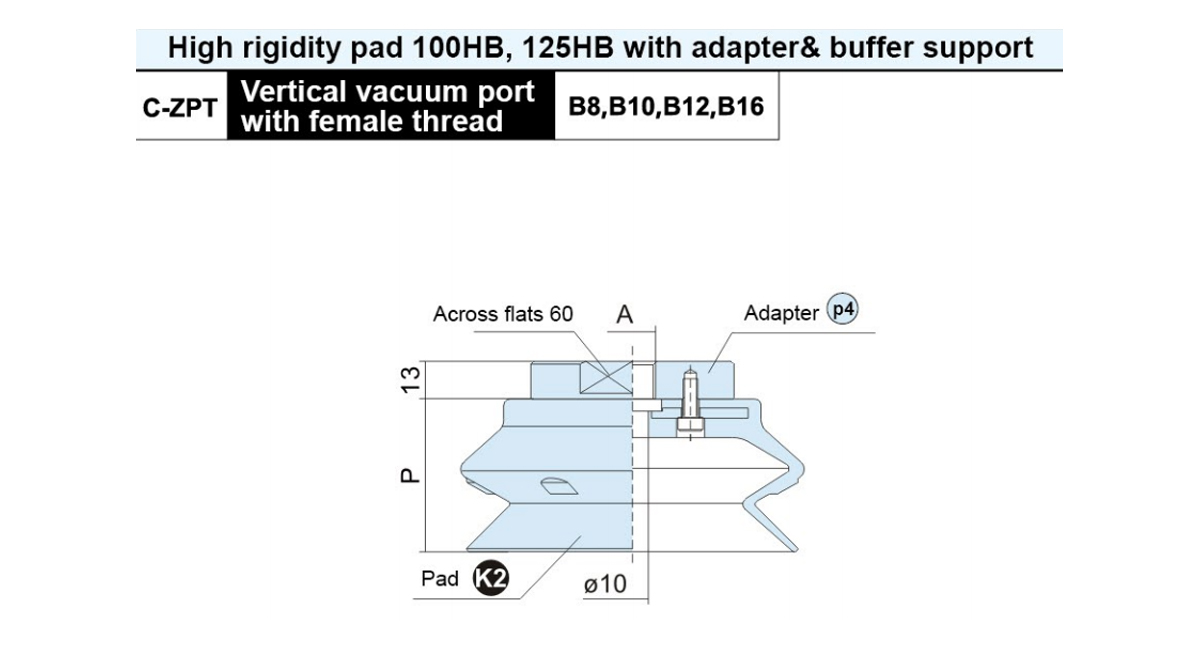

    Model A Adaptor Model
    C-ZPT ○ H□- B12 M12×1.75 ZPT3-B12
    C-ZPT ○ H □- B16 M16×1.5 ZPT3-B16
    ○ Pad diameter symbol:100,125
    □ Pad material:NBR(N),Silicone rubber(S)

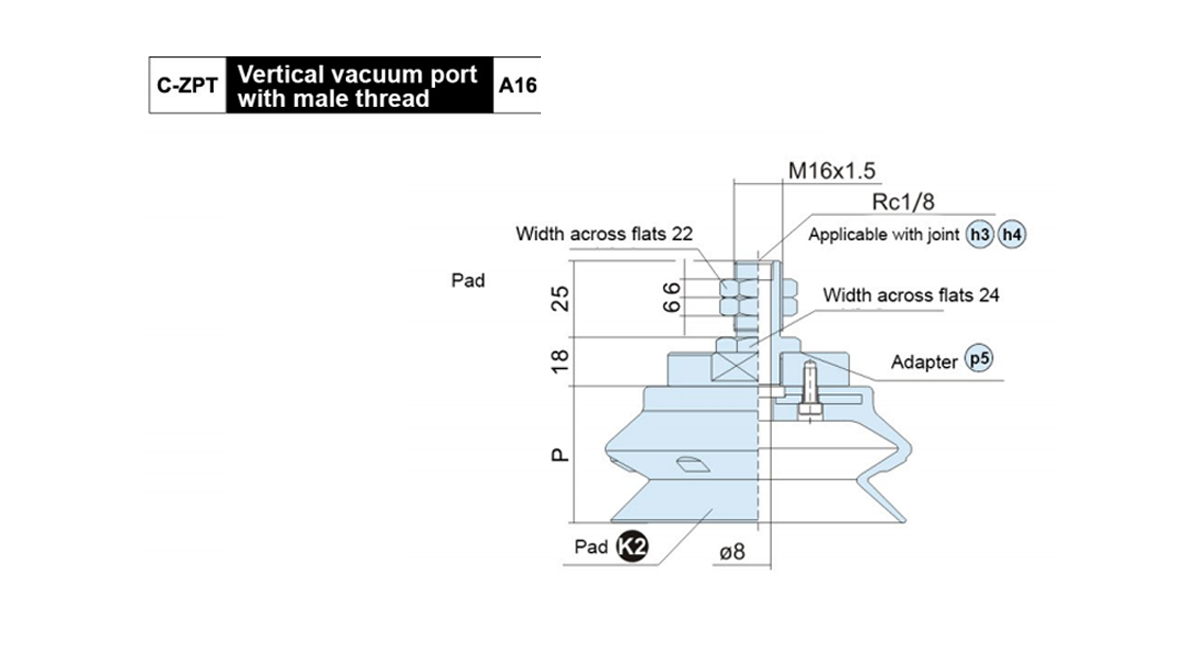

    Model Adaptor Model
    C-ZPT100H □-A16 ZPT3-A16
    C-ZPT125H □-A16
    □ Pad material:NBR(N),Silicone rubber(S)

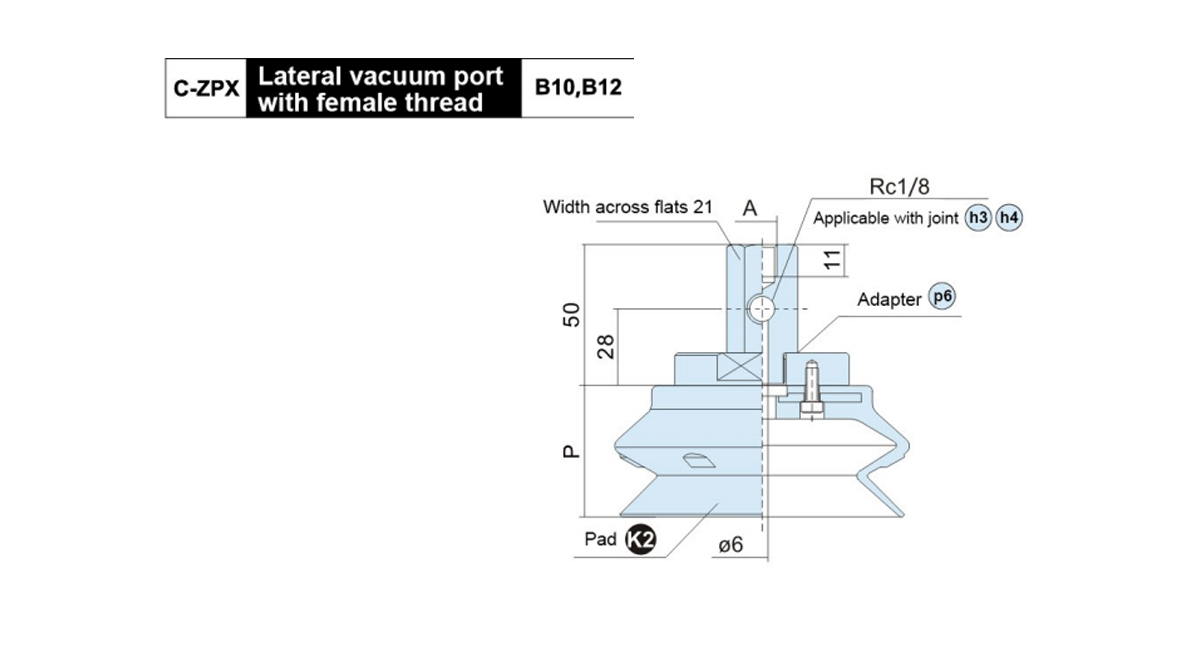

    Model A Adaptor Model
    C-ZPX ○ H□- B01-B10 M10×1.5 ZPX3-B01-B10
    C-ZPX ○ H□- B01-B12 M12×1.75 ZPX3-B01-B12
    ○ Pad diameter symbol:100,125
    □ Pad material:NBR(N),Silicone rubber(S)

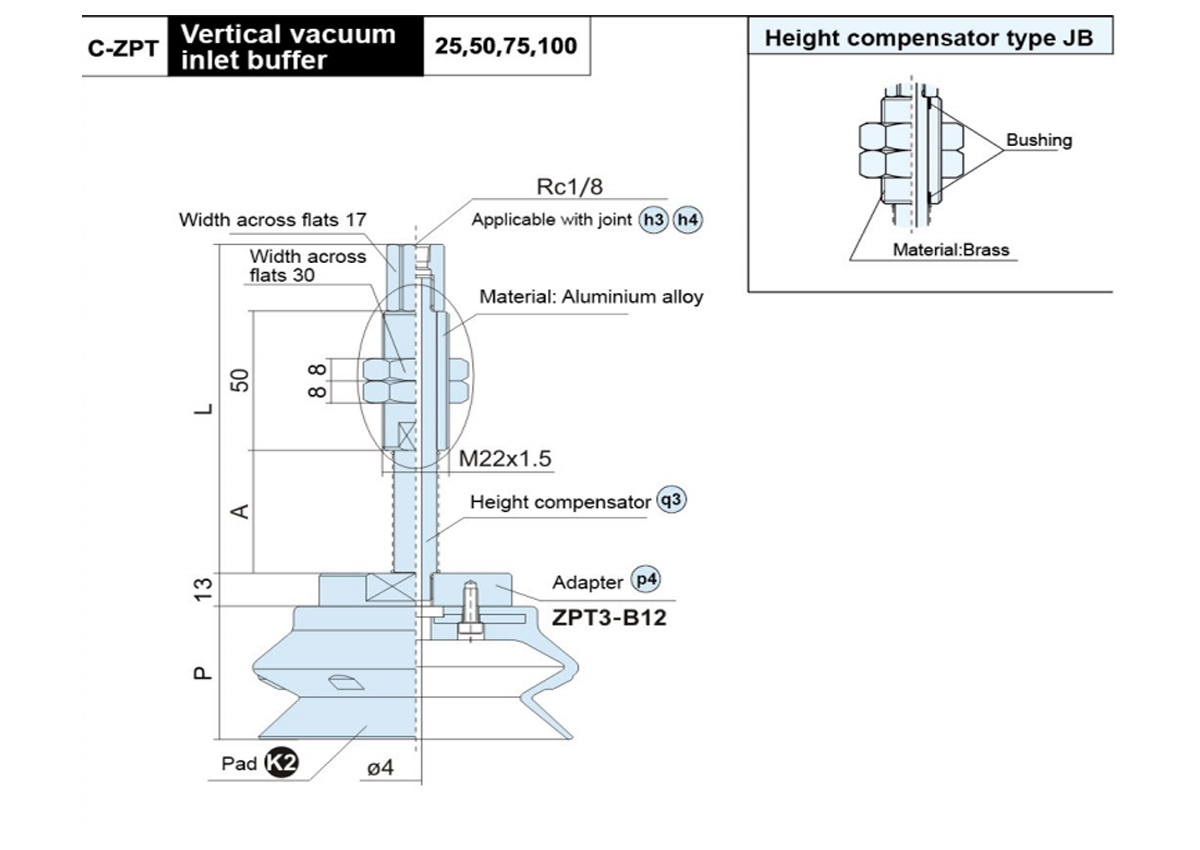

    Model A L q3 p4
    Adaptor Model

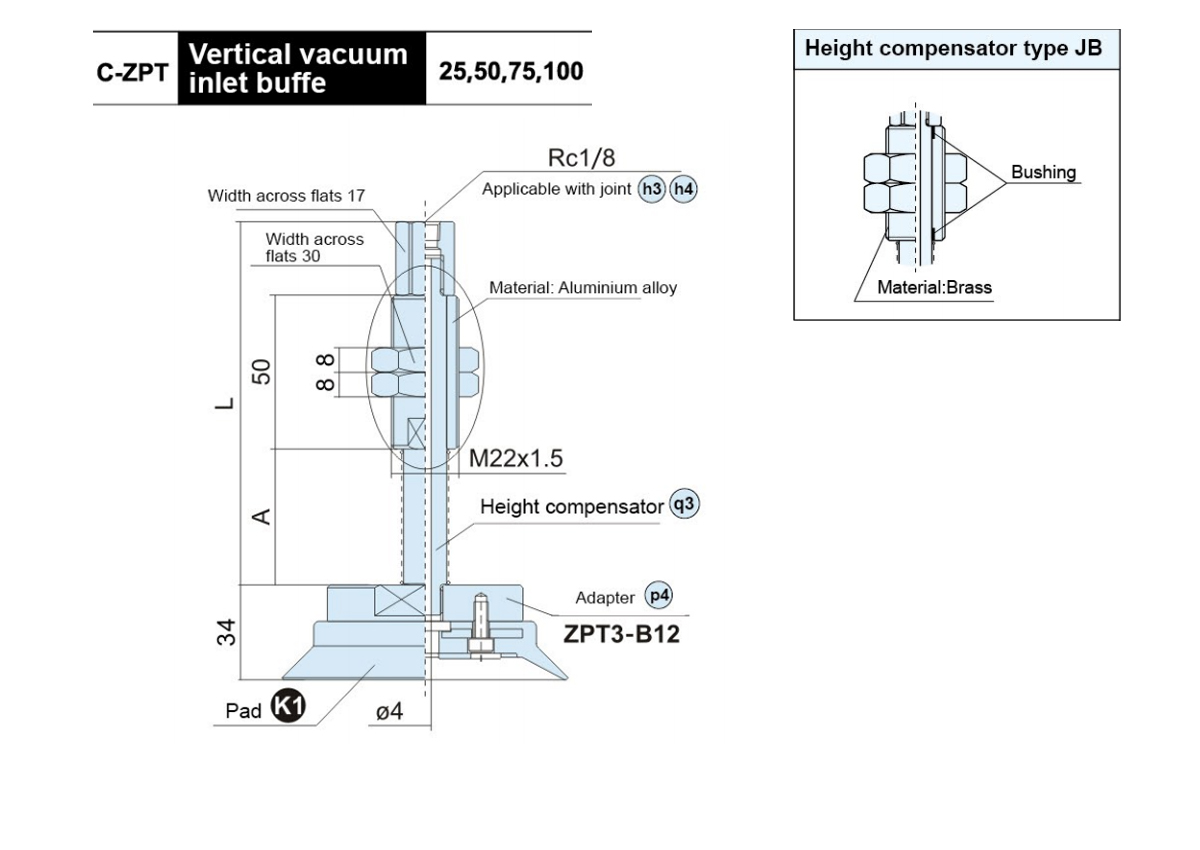

    C-ZPT ○ H □● 25-B01-A22 44 118 ZPB3 ●25-B01-A22
    C-ZPT ○ H □● 50-B01-A22 80 154 ZPB3 ●50-B01-A22
    C-ZPT ○ H □● 75-B01-A22 120 194 ZPB3●75-B01-A22
    C-ZPT ○ H □● 100-B01-A22 155 229 ZPB3●100-B01-A22

    ○  Pad  diameter symbol:100,125

    □   Pad   material:NBR(N),Silicone   rubber(S)
    ●  Height  compensator type:Aluminium  alloy(J)
    Brass(JB)

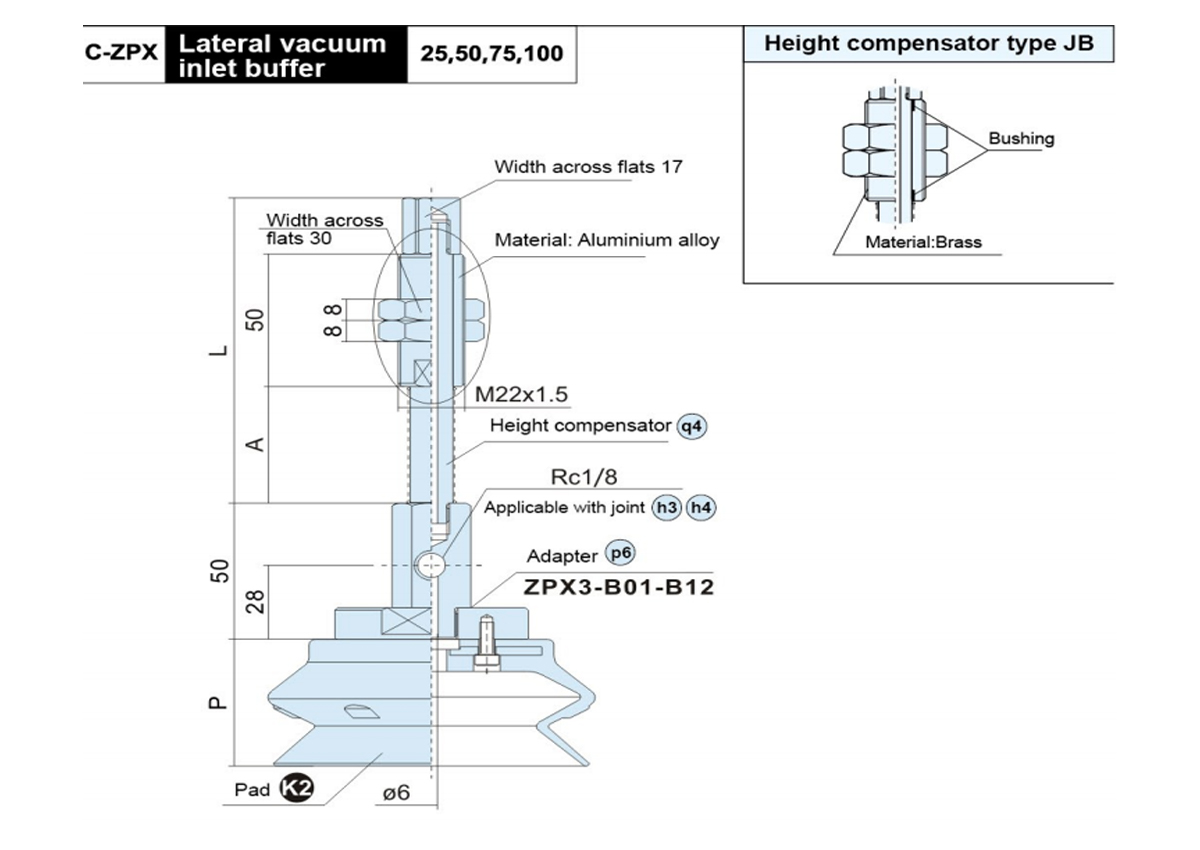

    Model A L q4 p6
    Adaptor Model

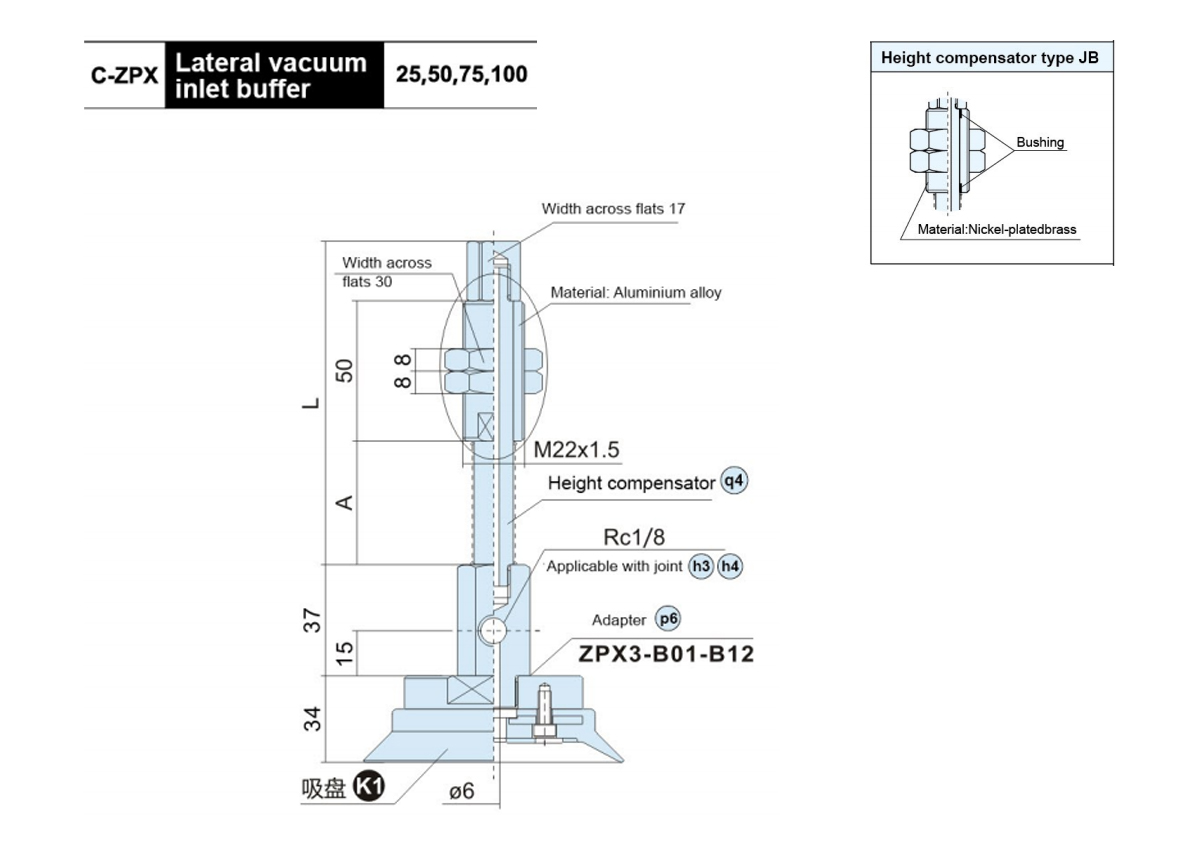

    C-ZPX ○ H□● 25-B01-A22 44 118 ZPX3 ●25-B01-A22
    C-ZPX ○ H□● 50-B01-A22 80 154 ZPX3 ●50-B01-A22
    C-ZPX ○H□● 75-B01-A22 120 194 ZPX3 ●75-B01-A22
    C-ZPX ○H□● 100-B01-A22 155 229 ZPX3 ●100-B01-A22

    ○   Pad   diameter   symbol:100,125

    □    Pad  material:NBR(N),Silicone     rubber(S)
    ●   Height   compensator   type:Aluminium   alloy(J)
    Brass(JB)

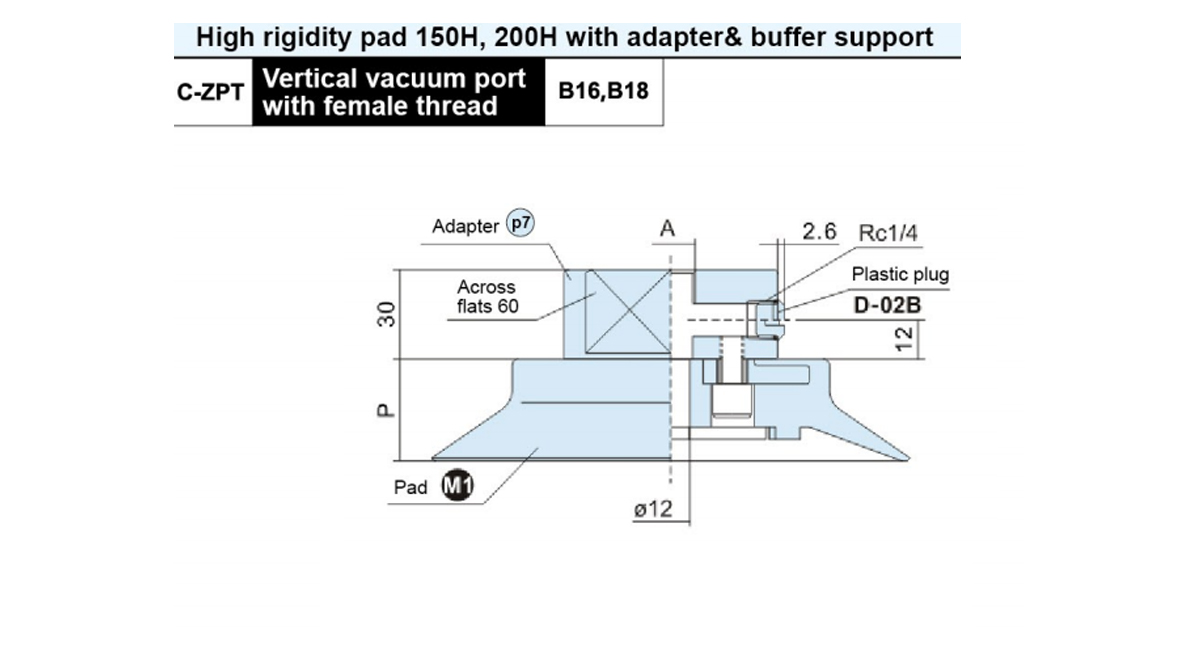

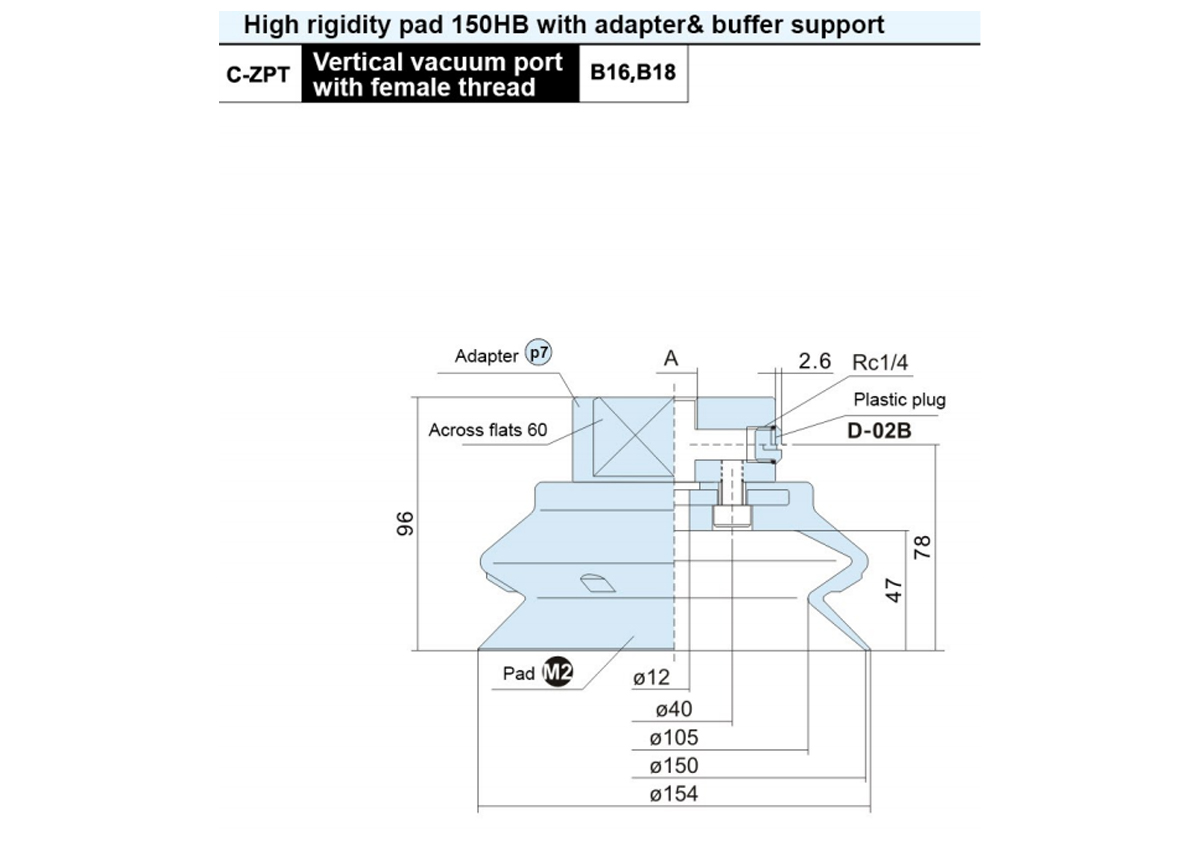

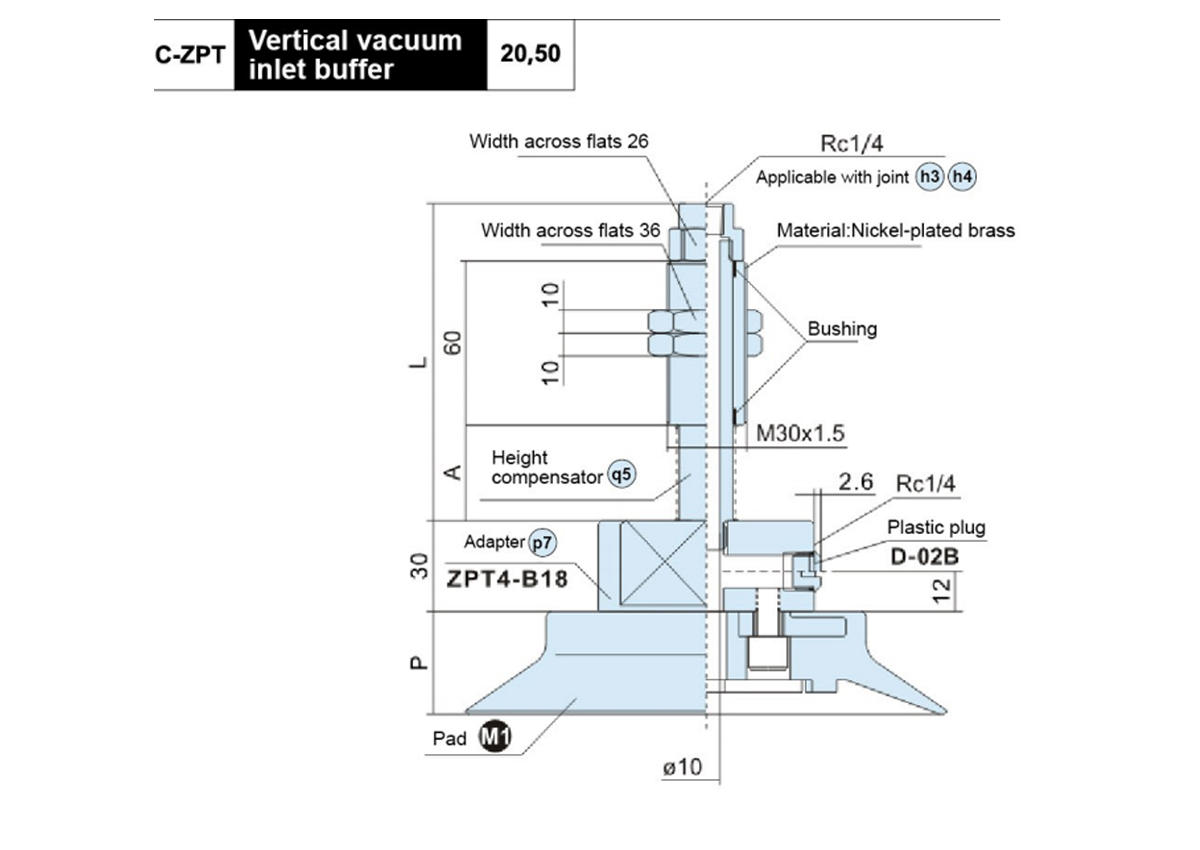

    Model A Pad Diameter P Adaptor Model
    150 200
    C-ZPT ○ H□-B16 M16×1.5 33 36 ZPT4-B16
    C-ZPT ○ H□-B18 M18×1.5 ZPT4-B18
    ○ Pad diameter symbol:150,200       □ Pad material:NBR(N),Silicone rubber(S)

    Model A L Pad Diameter      P q5 p7
    Buffer Support Model
    150 200

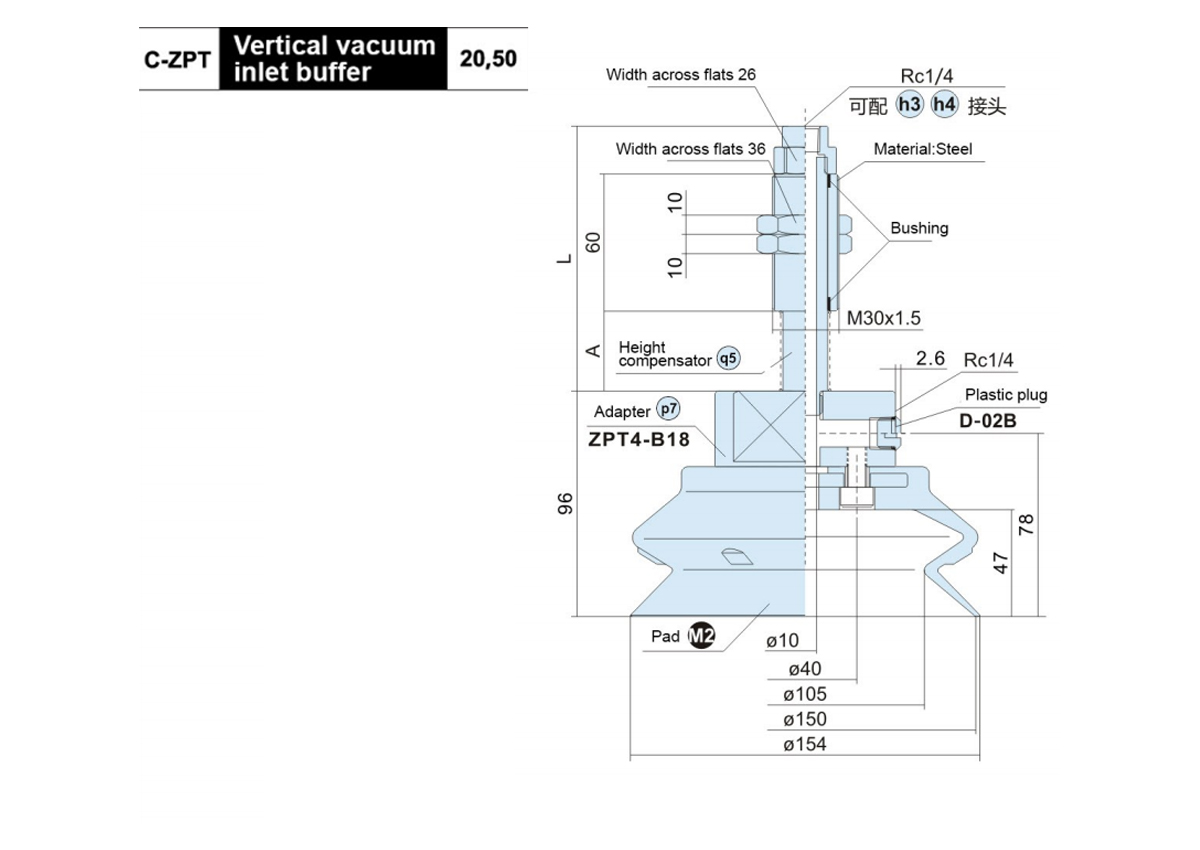

    C-ZPT ○ H □ JF20-B02-A30 35 118 33 36 ZPB4JF20-B02-A30
    C-ZPT ○ H □ JF50-B02-A30 75 154 ZPB4JF50-B02-A30
    ○ Pad diameter symbol:150,200       □ Pad material:NBR(N),Silicone rubber(S)

    Model Adaptor Model
    C-ZPT250H□-B18 ZPT5-B18
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A L q5 p8
    Buffer Support Model

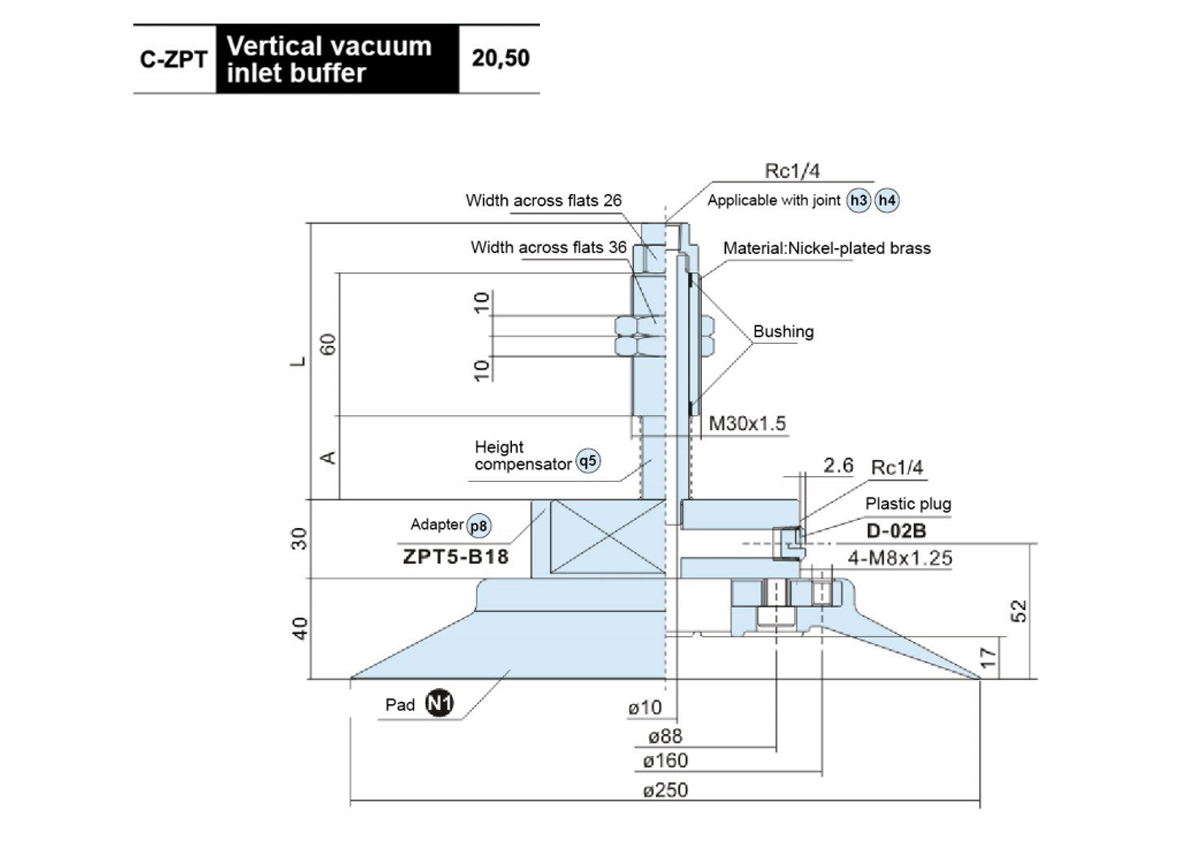

    C-ZPT250H□JF20-B02-A30 35 118 ZPB5JF20-B02-A30
    C-ZPT250H□JF50-B02-A30 75 154 ZPB5JF50-B02-A30
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A ØB Adaptor Model
    C-ZPT32HB □ -B5 M5×0.8 4.2 ZPT0-B5
    C-ZPT32HB □ -B8 M8×1.25 5 ZPT0-B8
    C-ZPT32HB □- B10 M10×1.5 ZPT0-B10
    □ Pad material:NBR(N),Silicone rubber(S)

    Model L Adaptor Model
    C-ZPT32HB □ -A14 25 ZPT0-A14
    C-ZPT32HB □-A14-3 40 ZPT0-A14-3
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A Adaptor Model
    C-ZPX32HB □- B8 M8×1.25 ZPX0-B01-B8
    C-ZPX32HB □-B10 M10×1.5 ZPX0-B01-B10
    C-ZPX32HB □- B12 M12×1.75 ZPX0-B01-B12
    □Pad material:NBR(N),Silicone rubber(S)

    Model A E L Adaptor Model
    C-ZPR32HB □-◇ -A6 M6×1.0 8 66 ZPROH-◇-A6
    C-ZPR32HB □-◇- A8 M8×1.0 12 56 ZPROH-◇-A8
    □Pad material:NBR(N),Silicone rubber(S)     ◇ Vacuum inlet connection:04,06,08

    Model A D Adaptor Model
    C-ZPR32HB □-◇- B5 M5×0.8 5 ZPROH-◇-B5
    C-ZPR32HB □-◇- B6 M6×1.0 6 ZPROH-◇-B6
    C-ZPR32HB □-◇ -B8 M8×1.25 8 ZPROH-◇-B8
    □Pad material:NBR(N),Silicone rubber(S) ◇ Vacuum   inlet   connection:04,06,08

    Model A B C L m2 O0
    Buffer Support Model
    C-ZPT32HB □● 10-B5-A14 M5×0.8 10 50 77 ZPTO-●10-B5-A14
    C-ZPT32HB □● 20-B5-A14 20 81 ZPT0-●20-B5-A14
    C-ZPT32HB □● 30-B5-A14 30 91 ZPT0-●30-B5-A14
    C-ZPT32HB □● 50-B5-A14 50 75 136 ZPT0-●50-B5-A14
    C-ZPT32HB □● 10-B01-A14 Rc1/8 10 50 78.5 ZPT0-●10-B01-A14
    C-ZPT32HB □● 20-B01-A14 20 84 ZPT0-●20-B01-A14
    C-ZPT32HB □● 30-B01-A14 30 94 ZPT0-●30-B01-A14
    C-ZPT32HB □● 50-B01-A14 50 75 139 ZPT0-●50-B01-A14
    ●Height compensator type:Rotative(J)                     □Pad   material:NBR(N),Silicone   rubber(S)
    Unable to rotate(K)

    Model B C L m4 O4
    Buffer Support Model
    C-ZPR32HB □● 10 -◇- A14 10 50 80 ZPR0-●10-◇ -A14
    C-ZPR32HB □● 20 -◇ -A14 20 77 ZPRO-●20-◇-A14
    C-ZPR32HB □● 30 -◇- A14 30 87 ZPR0-●30-◇-A14
    C-ZPR32HB □● 50 -◇ -A14 50 75 132 ZPR0-●50-◇-A14
    □Pad material:NBR(N),Silicone rubber( )  ●Height compensator type:Rotative(J)
    ◇Vacuum inlet connection:04,06,08                                     Unable to rotate(K)

    Model A L q1 O0
    Buffer Support Model
    C-ZPT32HB □● 25-B01-A18 40 95.5 ZPB0 ● 25-B01-A18
    C-ZPT32HB □● 50-B01-A18 75 130.5 ZPB0 ● 50-B01-A18
    C-ZPT32HB □● 75-B01-A18 111 166.5 ZPB0 ● 75-B01-A18
    □Pad material:NBR(N),Silicone rubber(S)
    ●Height compensator type:Aluminium alloy(J),Brass(JB)

    Model A L q2 O2
    Buffer Support Model
    C-ZPX32HB □● 25-B01-A18 40 91 ZPX0 ● 25-B01-A18
    C-ZPX32HB □● 50-B01-A18 75 126 ZPX0 ● 50-B01-A18
    C-ZPX32HB □● 75-B01-A18 111 162 ZPX0 ● 75-B01-A18
    □Pad material:NBR(N),Silicone rubber(S)
    ●Height compensator type:Aluminium alloy(J),Brass(JB)

    Model A B Pad Diameter    P Adaptor Model
    40 50
    C-ZPT ○ HB □ -B5 M5×0.8 4.2 20.5 24 ZPT1-B5
    C-ZPT ○ HB □- B8 M8×1.25 5 ZPT1-B8
    C-ZPT ○ HB □- B10 M10×1.5 ZPT1-B10
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)

    Model L ○Pad Diameter P Adaptor Model
    40 50
    C-ZPT ○ HB □ -A14 25 20.5 24 ZPT1-A14
    C-ZPT ○ HB □ -A14-3 40 ZPT1-A14-3
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)

    Model A ○Pad Diameter   P Adaptor Model
    40 50
    C-ZPX ○ HB □- B8 M8×1.25 20.5 24 ZPX1-B01-B8
    C-ZPX ○ HB □- B10 M10×1.5 ZPX1-B01-B10
    C-ZPX ○ HB □ -B12 M12×1.75 ZPX1-B01-B12
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)

    Model A E L ○Pad Diameter P Adaptor Model
    40 50
    C-ZPR ○ HB □-◇ -A6 M6×1.0 8 66 20.5 24 ZPR1H-◇-A6
    C-ZPR ○ HB □-◇ -A8 M8×1.0 12 56 ZPR1H-◇-A8
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)
    ◇Vacuum inlet connection:06,08

    Model A D ○Pad Diameter     P Adaptor Model
    40 50
    C-ZPR ○ HB □-◇- B6 M6×1.0 6 20.5 24 ZPR1H-◇-B6
    C-ZPR ○ HB □-◇- B8 M8×1.25 8 ZPR1H-◇-B8
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)
    ◇ Vacuum inlet connection:06,08

    Model A B C L ○ Pad Diameter  P m2 O5
    Buffer Support Model
    40 50
    C-ZPT ○ HB □● 10-B5-A14 M5×0.8 10 50 77 20.5 24 ZPT1-●10-B5-A14
    C-ZPT ○ HB□● 20-B5-A14 20 81 ZPT1-●20-B5-A14
    C-ZPT ○ HB □● 30-B5-A14 30 91 ZPT1-●30-B5-A14
    C-ZPT ○ HB□● 50-B5-A14 50 75 136 ZPT1-●50-B5-A14
    C-ZPT ○ HB□● 10-B01-A14 Rc1/8 10 50 78.5 ZPT1-●10-B01-A14
    C-ZPT ○ HB□● 20-B01-A14 20 84 ZPT1-●20-B01-A14
    C-ZPT ○ HB □● 30-B01-A14 30 94 ZPT1-●30-B01-A14
    C-ZPT ○ HB □● 50-B01-A14 50 75 139 ZPT1-●50-B01-A14
    ○ Pad diameter symbol:40,50           □  Pad  material:NBR(N),Silicone  rubber(S)
    ●     Height     compensator     type:Rotative(J),Unable     to     rotate(K)

    Model B C L ○ Pad  Diameter  P m4 O9
    Buffer Support Model
    40 50
    C-ZPT ○ HB□● 10 -◇ -A14 10 50 80 20.5 24 ZPR1-●10-◇-A14
    C-ZPT ○ HB □● 20 -◇ -A14 20 77 ZPR1-●20-◇-A14
    C-ZPT ○ HB □● 30 -◇ -A14 30 87 ZPR1-●30-◇-A14
    C-ZPT ○ HB □● 50 -◇- A14 50 75 132 ZPR1-●50-◇-A14
    ○Pad diameter symbol:40,50          □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Rotative(J),Unable to rotate(K)
    Vacuum inlet connection:06,08

    Model A L ○ Pad  Diameter  P q1 O 5
    Buffer Support Model
    40 50
    C-ZPT ○ HB □● 25-B01-A18 40 95.5 20.5 24 ZPB1 ●25-B01-A18
    C-ZPT ○ HB □● 50-B01-A18 75 130.5 ZPB1 ●50-B01-A18
    C-ZPT ○ HB □● 75-B01-A18 111 166.5 ZPB1 ●75-B01-A18
    ○ Pad diameter symbol:40,50      □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

    Model A L ○ Pad Diameter P q2 O7
    Buffer Support Model
    40 50
    C-ZPX ○ HB □● 25-B01-A18 40 95.5 20.5 24 ZPX1 ●25-B01-A18
    C-ZPX ○ HB □● 50-B01-A18 75 130.5 ZPX1 ●50-B01-A18
    C-ZPX ○ HB □● 75-B01-A18 111 166.5 ZPX1 ●75-B01-A18
    ○ Pad diameter symbol:40,50      □ Pad materal:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

    Model A ○ Pad Diameter P Adaptor
    Model
    63 80
    C-ZPT ○ HB□- B8 M8×1.25 31.5 37 ZPT2-B8
    C-ZPT ○ HB□-B10 M10×1.5 ZPT2-B10
    C-ZPT ○ HB□-B12 M12×1.75 ZPT2-B12
    C-ZPT ○ HB □- B16 M16×1.5 ZPT2-B16
    ○ Pad diameter symbol:63,80
    □   Pad  material:NBR(N),Silicone  rubber(S)

    Model P Adaptor Model
    C-ZPT63HB □- A16 31.5 ZPT2-A16
    C-ZPT80HB □-A16 37
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A ○ Pad Diameter  P
    63 80
    C-ZPX ○ HB□- B01-B8 M8×1.25 31.5 37
    C-ZPX ○ HB□- B01-B10 M10×1.5
    C-ZPX ○ HB□- B01-B12 M12×1.75
    ○ Pad diameter symbol:63,80
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A L ○ Pad Diameter  P q1 p1
    Buffer Support Model
    63 80
    C-ZPT ○ HB □● 25-B01-A18 40 95.5 31.5 37 ZPB2 ●25-B01-A18
    C-ZPT ○ HB □● 50-B01-A18 75 130.5 ZPB2 ●50-B01-A18
    C-ZPT ○ HB □● 75-B01-A18 111 166.5 ZPB2 ●75-B01-A18
    ○ Pad diameter symbol:63,80
    ● Height compensator type:Aluminium alloy(J)
    □ Pad material:NBR(N),Silicone rubber(S)
    Brass(JB)

    Model A L ○ Pad Diameter P q3 P
    Buffer Support Model
    63 80
    C-ZPT ○ HB□● 25-B01-A22 44 118 31.5 37 ZPB2 ●25-B01-A22
    C-ZPT ○ HB□● 50-B01-A22 80 154 ZPB2●50-B01-A22
    C-ZPT ○ HB □● 75-B01-A22 120 194 ZPB2●75-B01-A22
    C-ZPT ○ HB □● 100-B01-A22 155 229 ZPB2 ●100-B01-A22
    ○ Pad diameter symbol:63,80           ● Height compensator type:Aluminium alloy(J) Brass(JB)
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A L ○ Pad Diameter P q2 p3
    Buffer Support Model
    63 80
    C-ZPX ○ HB □● 25-B01-A18 40 95.5 31.5 37 ZPX2 ●25-B01-A18
    C-ZPX ○ HB □● 50-B01-A18 75 130.5 ZPX2 ●50-B01-A18
    C-ZPX ○ HB □● 75-B01-A18 111 166.5 ZPX2 ●75-B01-A18
    ○ Pad diameter symbol:63,80
    ● Height compensator type:Aluminium alloy(J)
    □ Pad material:NBR(N),Silicone rubber(S)
    Brass(JB)

    Model A L ○ Pad Diameter P q4 p3
    Buffer     Support Model
    63 80
    C-ZPX ○ HB□● 25-B01-A22 44 118 31.5 37 ZPX2 ●25-B01-A22
    C-ZPX ○ HB □● 50-B01-A22 80 154 ZPX2 ●50-B01-A22
    C-ZPX ○ HB □● 75-B01-A22 120 194 ZPX2 ●75-B01-A22
    C-ZPX ○ HB □● 100-B01-A22 155 229 ZPX2 ●100-B01-A22
    ○ Pad diameter symbol:63,80           ● Height compensator type:Aluminium alloy(J)  Brass(JB)
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A ○ Pad Diameter P Adaptor Model
    100 125
    C-ZPT ○ HB □ -B12 M12×1.75 47.5 56 ZPT3-B12
    ZPT3-B16
    C-ZPT ○ HB □- B16 M16×1.5
    ○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S)

    Model A L . Pad
    Diameter     		P q3 p4
    Bumper Support Model
    100 125
    C-ZPT O HB □● 25-B01-A22 44 118 47.5 56 ZPB3 ●25-B01-A22
    C-ZPT O HB □● 50-B01-A22 80 154 ZPB3●50-B01-A22
    C-ZPT O HB □● 75-B01-A22 120 194 ZPB3 ●75-B01-A22
    C-ZPT O HB □● 100-B01-A22 155 229 ZPB3 ●100-B01-A22
    ○ Pad diameter symbol:100,125    □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

    Model P Adaptor Model
    C-ZPT100HB □ -A16 47.5 ZPT3-A16
    C-ZPT125HB □ -A16 56
    □   Pad  material:NBR(N),Silicone  rubber(S)

    Model A ○Pad Diameter   P Adaptor Model
    100 125
    C-ZPX ○ HB□-B01-B10 M10×1.5 47.5 56 ZPX3-B01-B10
    C-ZPX ○ HB□-B01-B12 M12×1.75 ZPX3-B01-B12
    ○ Pad diameter symbol:100,125   □ Pad material:NBR(N),Silicone rubber(S)

    Model A L ○ Pad  Diameter  P q4 p6
    Bumper Support Model
    100 125
    C-ZPX ○ HB □● 25-B01-A22 44 118 47.5 56 ZPX3 ●25-B01-A22
    C-ZPX ○ HB □● 50-B01-A22 80 154 ZPX3 ●50-B01-A22
    C-ZPX ○ HB □● 75-B01-A22 120 194 ZPX3 ●75-B01-A22
    C-ZPX ○ HB □● 100-B01-A22 155 229 ZPX3 ●100-B01-A22
    ○ Pad diameter symbol:100,125    □ Pad material:NBR(N),Silicone rubber(S)
    ● Height compensator type:Aluminium alloy(J),Brass(JB)

    Model A Adaptor Model
    C-ZPT150HB □ -B16 M16×1.5 ZPT4-B16
    C-ZPT150HB □- B18 M18×1.5 ZPT4-B18
    □ Pad material:NBR(N),Silicone rubber(S)

    Model A L q5 p7
    Bumper Support Model
    C-ZPT150HB □ JF20-B02-A30 35 118 ZPB4JF20-B02-A30
    C-ZPT150HB □ JF50-B02-A30 75 154 ZPB4JF50-B02-A30
    □ Pad material:NBR(N),Silicone rubber(S)

Sản phẩm liên quan

Blog & Tin tức

Tin tức mới nhất của chúng tôi &
Blog

Xem thêm

Chất lượng xác thực đáng tin cậy tự nhiên nổi bật.

Sự lựa chọn đến từ niềm tin, và sự hợp tác đến từ sự trung thực.

  • Q: Bao lâu chúng tôi có thể nhận được phản hồi sau khi gửi yêu cầu cho bạn?

    Chúng tôi sẽ trả lời bạn trong vòng 24 giờ sau khi nhận được yêu cầu trong ngày làm việc.

  • Q: Bạn là nhà sản xuất trực tiếp hay công ty thương mại?

    Chúng tôi là một nhà sản xuất và chúng tôi có bộ phận bán hàng quốc tế riêng. Vì vậy chúng tôi có thể tự sản xuất và bán tất cả.

  • Q: Bạn có thể tạo ra các sản phẩm tùy chỉnh?

    Có, chúng tôi có thể phát triển và sản xuất sản phẩm theo bản vẽ hoặc mẫu do khách hàng cung cấp.

  • Q: Công ty của bạn đảm bảo chất lượng sản phẩm như thế nào?

    Trước hết, chúng tôi sẽ kiểm tra sau mỗi quy trình. Đối với thành phẩm, chúng tôi sẽ kiểm tra 100% theo yêu cầu của khách hàng và tiêu chuẩn quốc tế.

  • Q: Sản phẩm của bạn chủ yếu được xuất khẩu đi đâu?

    Sản phẩm của chúng tôi chủ yếu được xuất khẩu sang Đức, Hoa Kỳ, Đan Mạch và hơn chục quốc gia ở Châu Âu và Bắc Mỹ
