Cốc hút chân không nhỏ và ngắn dòng ZP Nhà cung cấp

Trang chủ / Sản phẩm / Linh kiện chân không / Cốc hút chân không / Cốc hút chân không nhỏ và ngắn dòng ZP, có bộ chuyển đổi & giá đỡ đệm / Cốc hút chân không nhỏ và ngắn dòng ZP

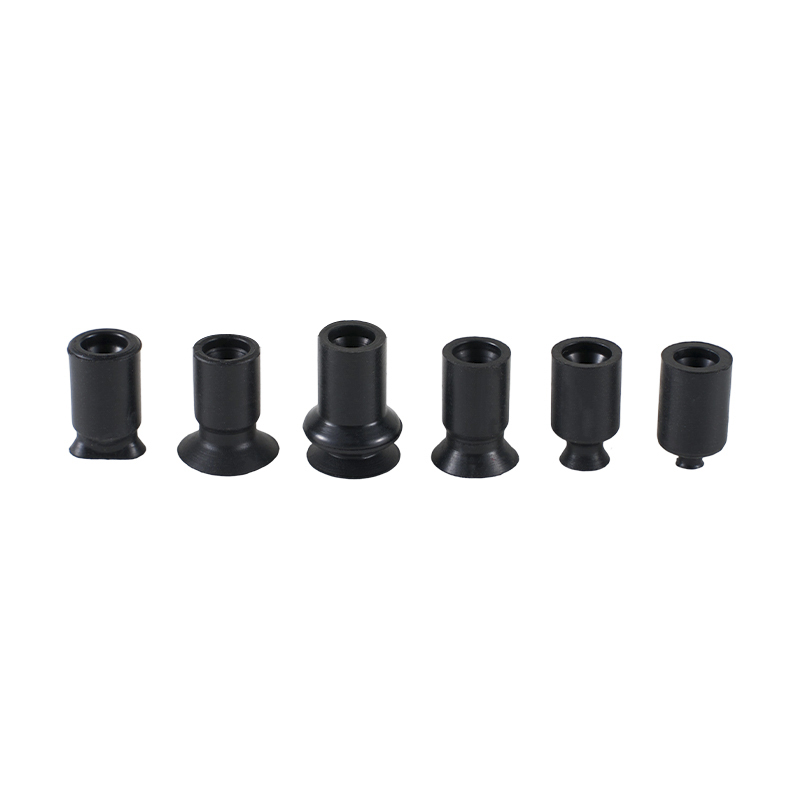

Cốc hút chân không nhỏ và ngắn dòng ZP Cốc hút chân không nhỏ và ngắn dòng ZP Cốc hút chân không nhỏ và ngắn dòng ZP Cốc hút chân không nhỏ và ngắn dòng ZP
  • Cốc hút chân không nhỏ và ngắn dòng ZP
  • Cốc hút chân không nhỏ và ngắn dòng ZP
  • Cốc hút chân không nhỏ và ngắn dòng ZP
  • Cốc hút chân không nhỏ và ngắn dòng ZP
Cốc hút chân không nhỏ và ngắn dòng ZP, có bộ chuyển đổi & giá đỡ đệm

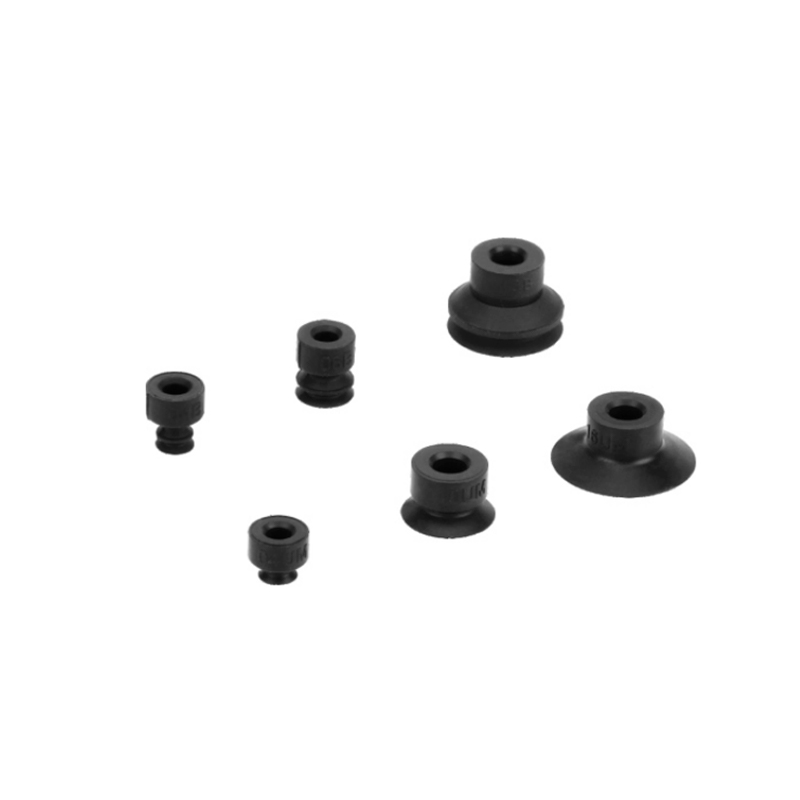

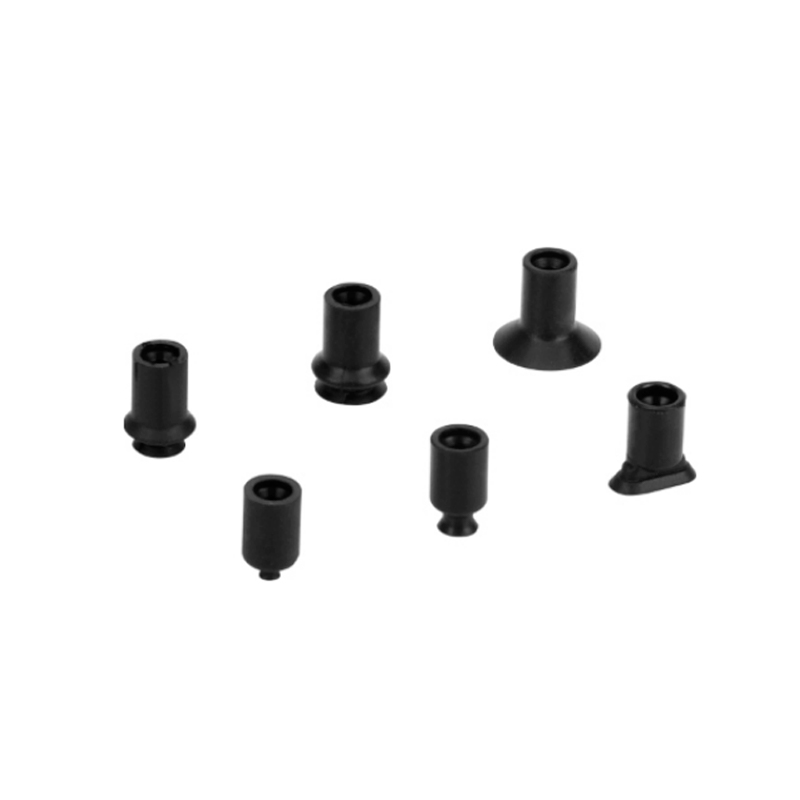

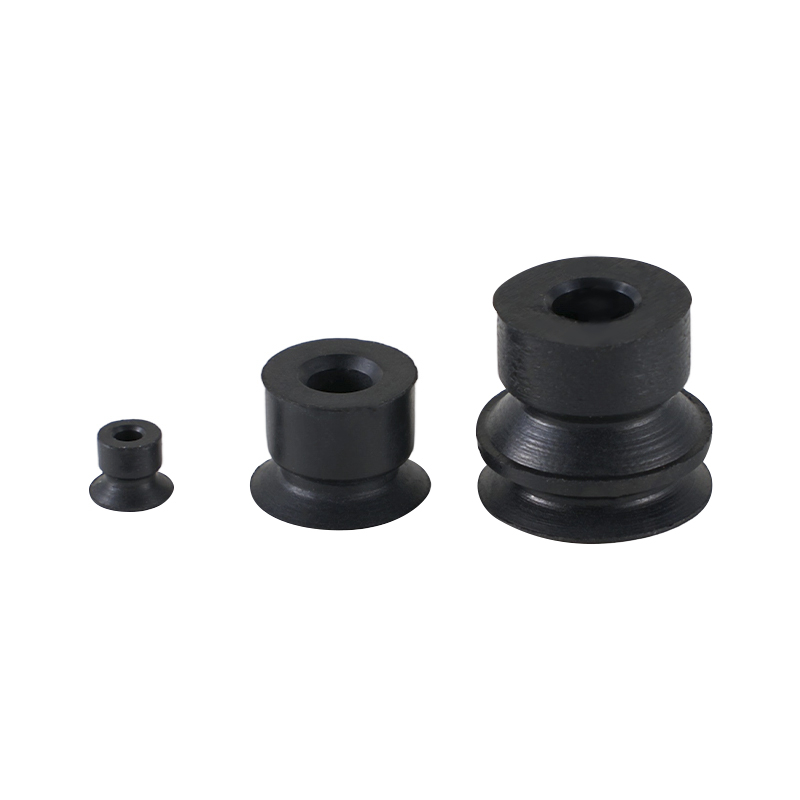

Cốc hút chân không nhỏ và ngắn dòng ZP

Cốc hút chân không nhỏ và ngắn dòng ZP là bộ phận hút hiệu suất cao được thiết kế cho các tình huống hạn chế về không gian. Với cấu trúc nhỏ gọn, chủng loại đa dạng và khả năng thích ứng phổ quát, nó được sử dụng rộng rãi trong các lĩnh vực công nghiệp như lắp ráp chính xác và xử lý vật liệu nhỏ.

Tính năng sản phẩm
1. Thiết kế nhỏ gọn, ngắn gọn: Dòng C-ZP sử dụng cấu trúc siêu ngắn, giúp tiết kiệm đáng kể không gian lắp đặt và đặc biệt phù hợp với nhu cầu hút chân không của bộ phận tác động cuối robot hoặc khu vực làm việc nhỏ.

2. Lựa chọn chủng loại đa dạng: Hình dáng và cấu trúc: Cung cấp đa dạng các kiểu dáng như dạng tròn mỏng (UT), gân (CT), hình bầu dục (U), phẳng (UA), có rãnh (UM) và ống xếp nhiều tầng (3-Stage Bellows).

3. Phạm vi kích thước: Thông số đường kính bao gồm 02, 04, 06, 08, 10, 13, 16mm, v.v., đáp ứng nhu cầu hút từ các linh kiện vi mô đến các vật liệu vừa và nhỏ.

4. Khả năng thích ứng phổ quát: Hỗ trợ lắp đặt phổ biến các bộ chuyển đổi trên nhiều đường kính, giảm áp lực tồn kho phụ kiện cũng như giảm chi phí quản lý và bảo trì thiết bị.

5. Khả năng thích ứng của vật liệu: Có hai lựa chọn vật liệu: cao su nitrile (NBR) và cao su silicon, phù hợp với môi trường công nghiệp thông thường và các tình huống có yêu cầu về độ sạch hoặc khả năng chịu nhiệt độ cao.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Cốc hút chân không nhỏ dòng ZP có bộ chuyển đổi & giá đỡ đệm
SAU：Không có bài viết sau

  • ● Thêm 6 loại UT mỏng và mỏng có gân CT(10,13,16)
    ● 3 loại hình bầu dục loạiU (2*4,3,5*7,4*10) được thêm vào

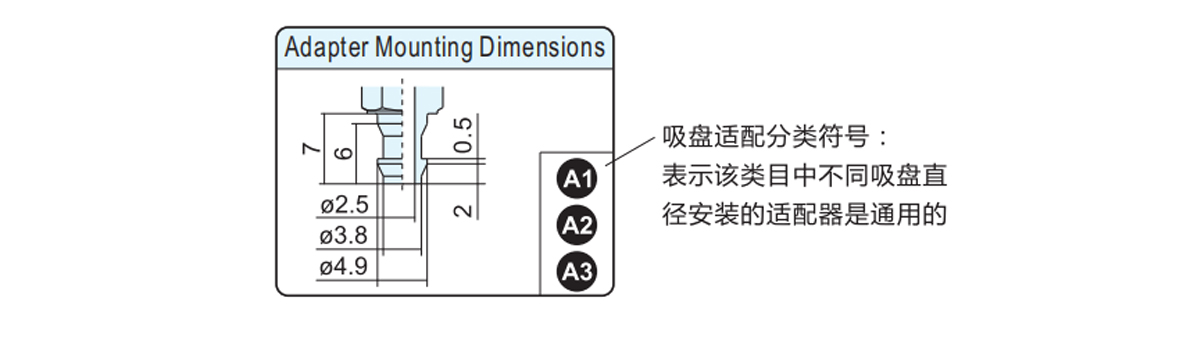

    ● Áp dụng cho kích thước bộ chuyển đổi

    Đường kính đệm

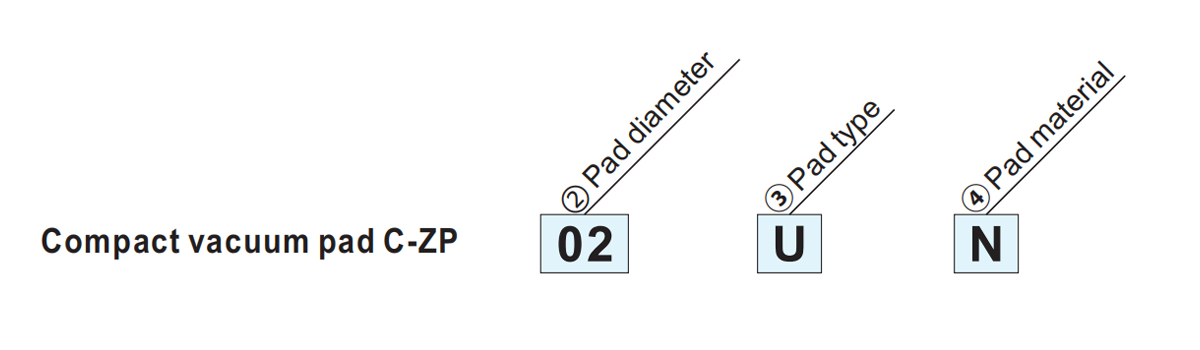

    ②Đường kính đệm/③Loại đệm☆ 02 04 06 08 10 13 16 2004 3507 4010 ④Chất liệu*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3,5 × 7 4×10 N NBR
    Loại phẳng hình bầu dục S Cao su silicon.
    A1 U phẳng ● ● ● ● - - - ● ● ● *Tham khảo trang 4 để biết
    vật liệu đệm
    UT phẳng mỏng - - - - ● ● ● - - -
    CT phẳng mỏng with ribs - - - - ● ● ● - - -
    A2 B Ống thổi - - ● ● - - - - - -
    A3 J Ống thổi 3 giai đoạn - - ● - - - - - - -

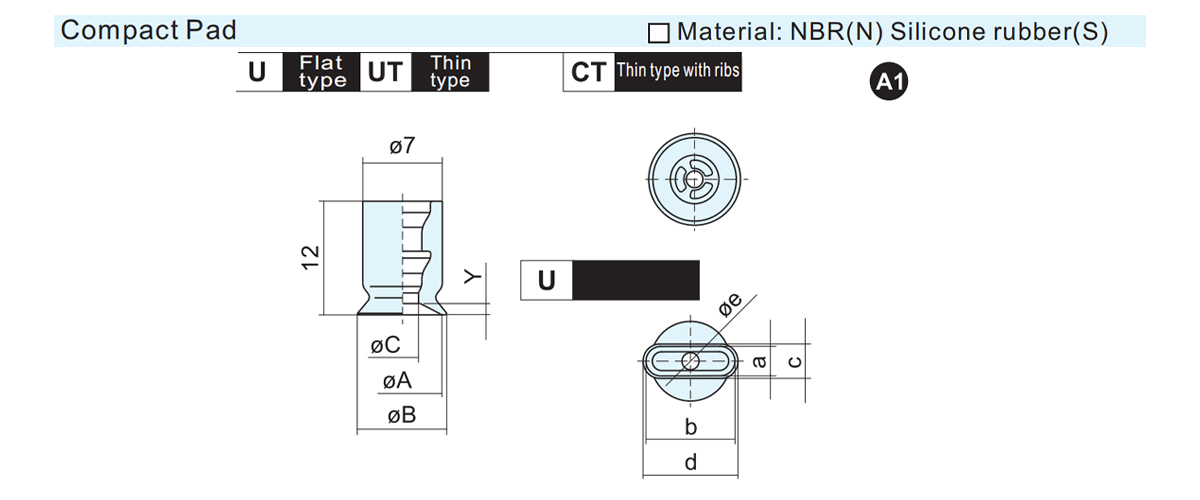

    Kiểu hình bầu dục a b C d Øe Y cân nặng
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

    người mẫu ØA ØB ØC Y cân nặng
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT口 16 17 0.6

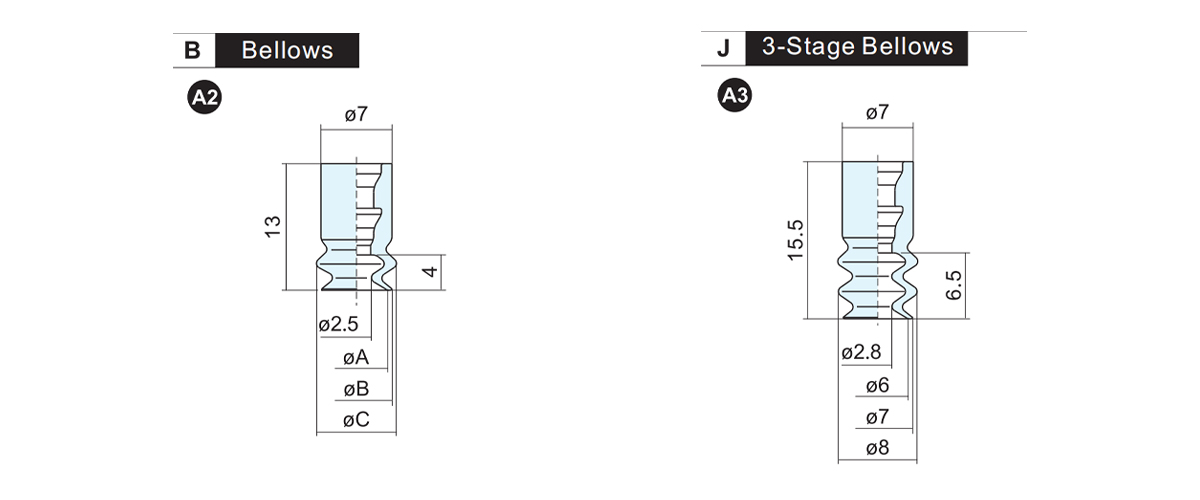

    Ống thổi Ống thổi 3 giai đoạn
    người mẫu ØA ØB ØC cân nặng người mẫu cân nặng
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

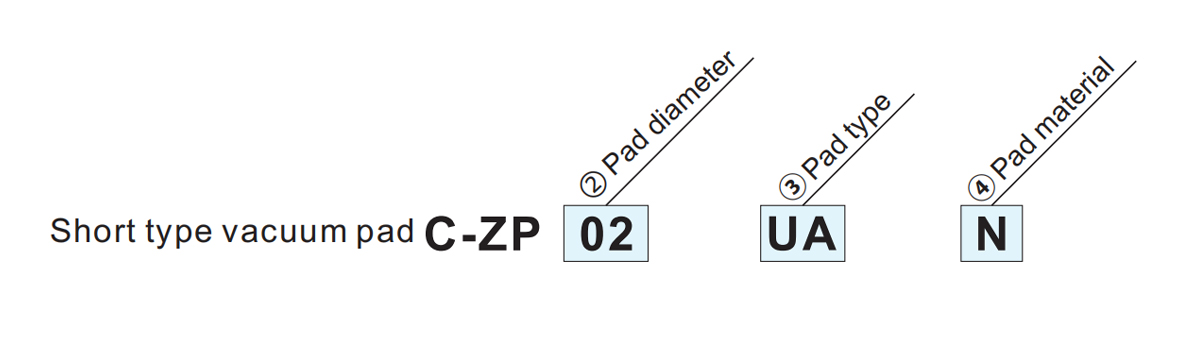

    ②Đường kính miếng đệm ○/
    ③Loại đệm☆     		B1 C* D* ④)Chất liệu*         □
    015 02 035 04 06 08 10 13 16 N NBR
    Ø1,5 Ø2 Ø3,5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S Cao su silicon
    UA phẳng type ● ● ● - - - - - - *Tham khảo trang 4 để biết
    vật liệu đệm
    Ừm Loại mọc có xương sườn - - - ● ● ● ● ● ●
    cử nhân Ống thổi - - - ● ● ● ● ● ●
    *Các chữ cái giống nhau ở đầu cho biết bộ chuyển đổi này là loại phổ thông.

    ● 3 loại UA loại phẳng (1.5,2,3.5) được thêm vào
    ● 6 loại Grovve có gân UM(4016) được thêm vào
    ● 6 loại Bellows BA(4-16) được thêm vào

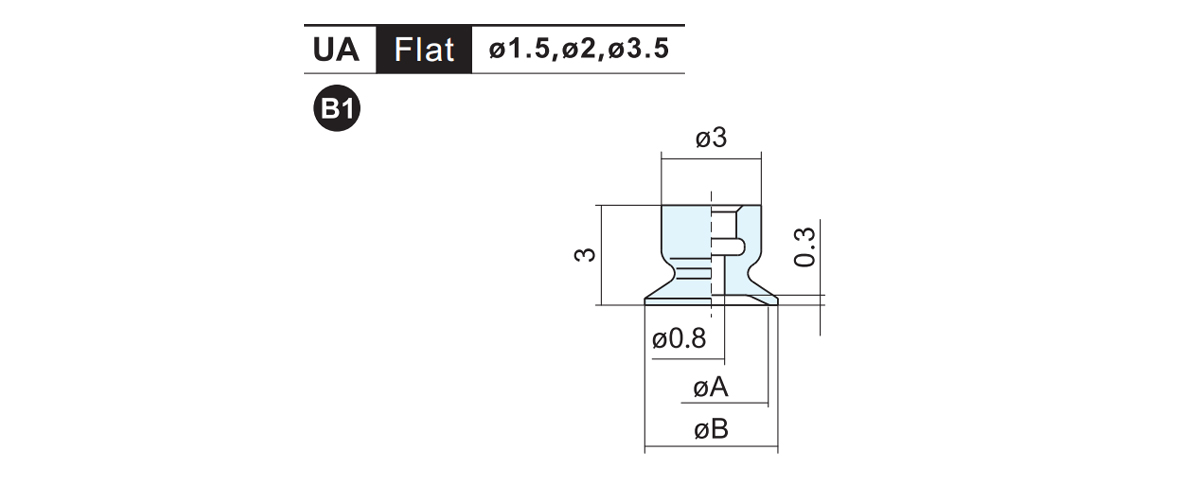

  • Phần không. ØA ØB cân nặng
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

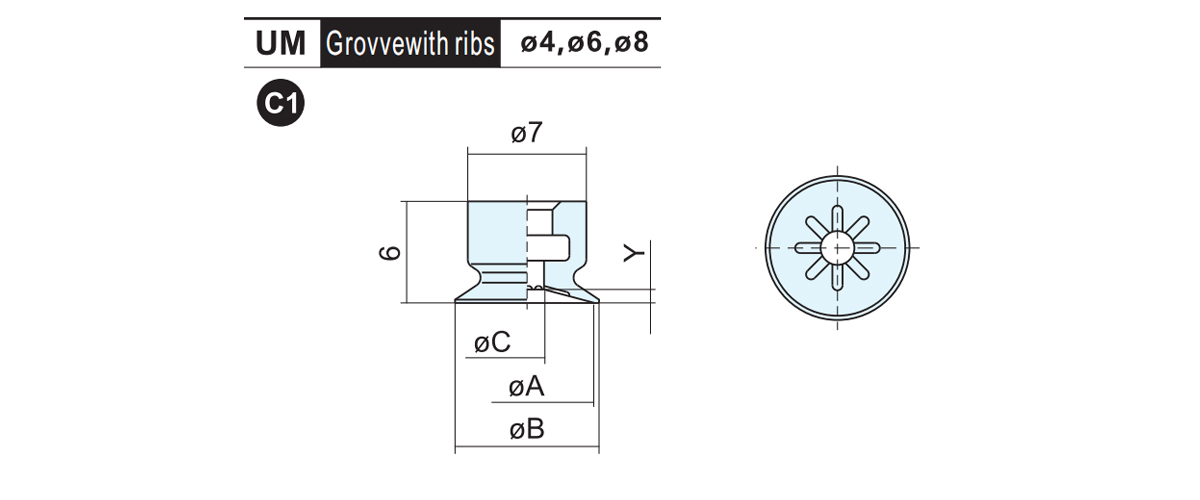

    Phần không. ØA ØB ØC Y cân nặng
    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

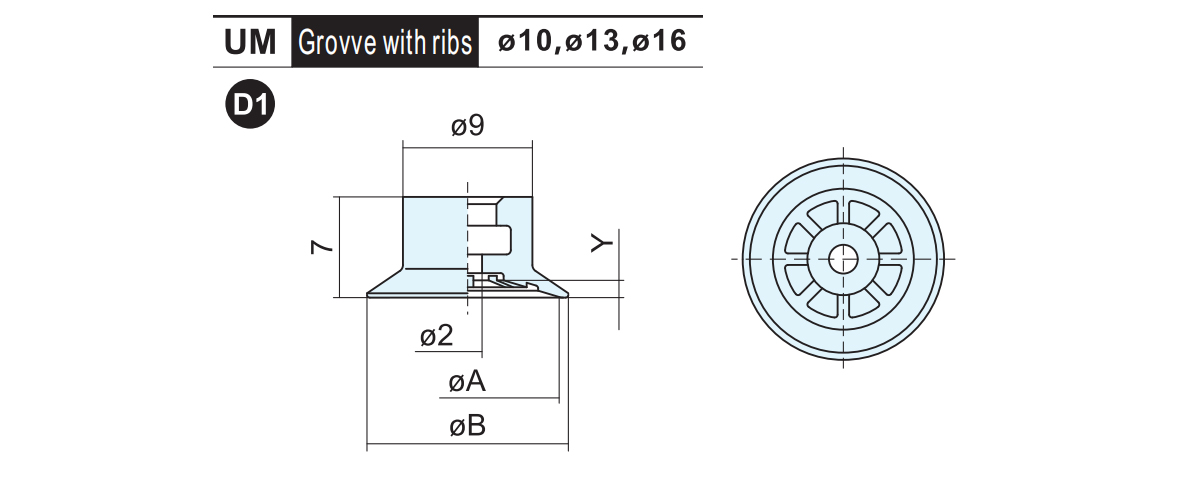

    Phần không. ØA ØB Y cân nặng
    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

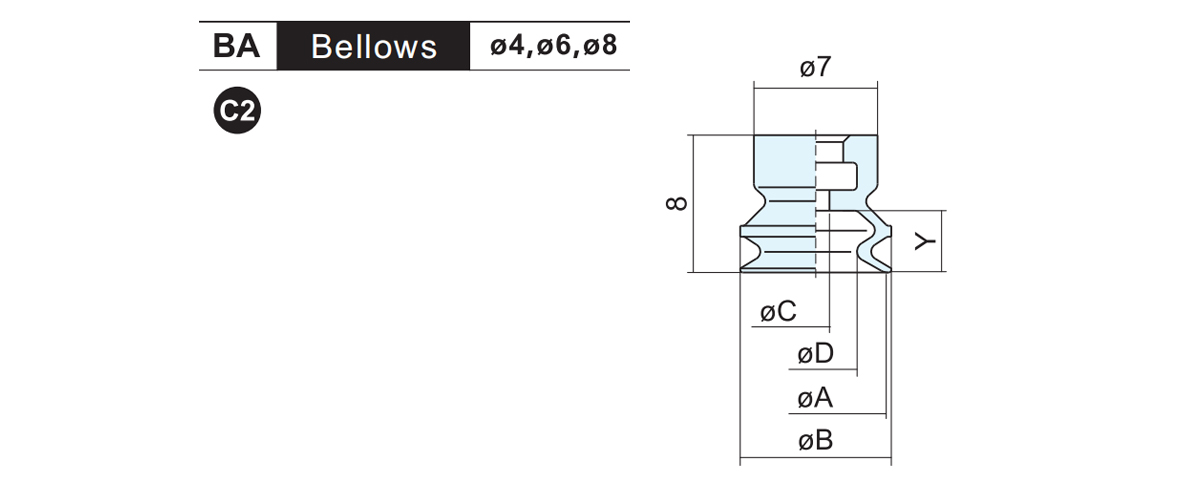

    Phần không. ØA ØB ØC ØD Y cân nặng
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

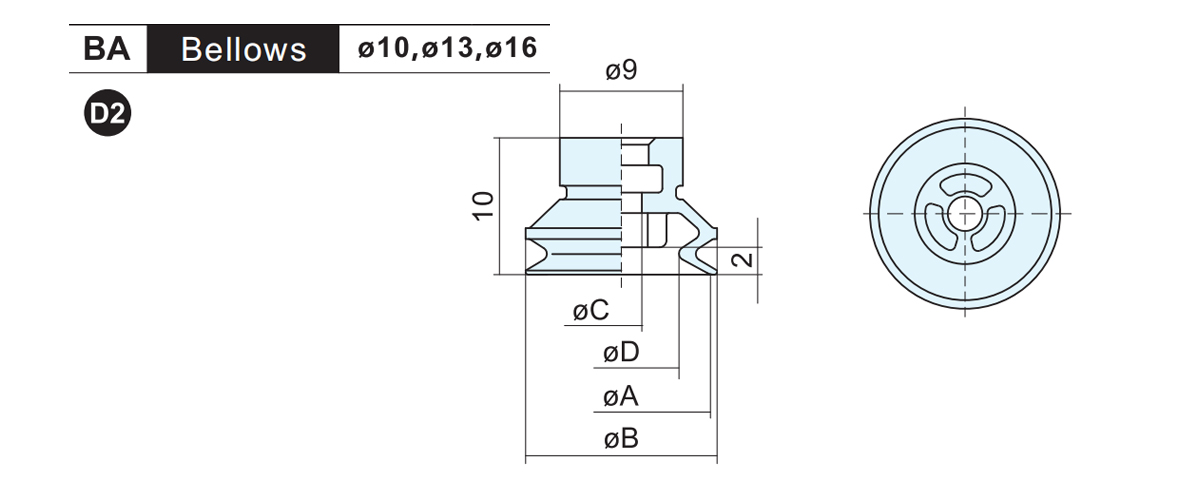

    Phần không. ØA ØB ØC ØD cân nặng
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

    Phần không. A B ØC D E L cân nặng
    ZPRS-04-A5 M5×0,8 20.6 4 4 7 46 17.8
    ZPRS-06-A5 21.6 6 18.3
    ZPRS-04-A6 M6×1.0 20.6 4 3 8 51 18.5
    ZPRS-06-A6 21.6 6 19.2

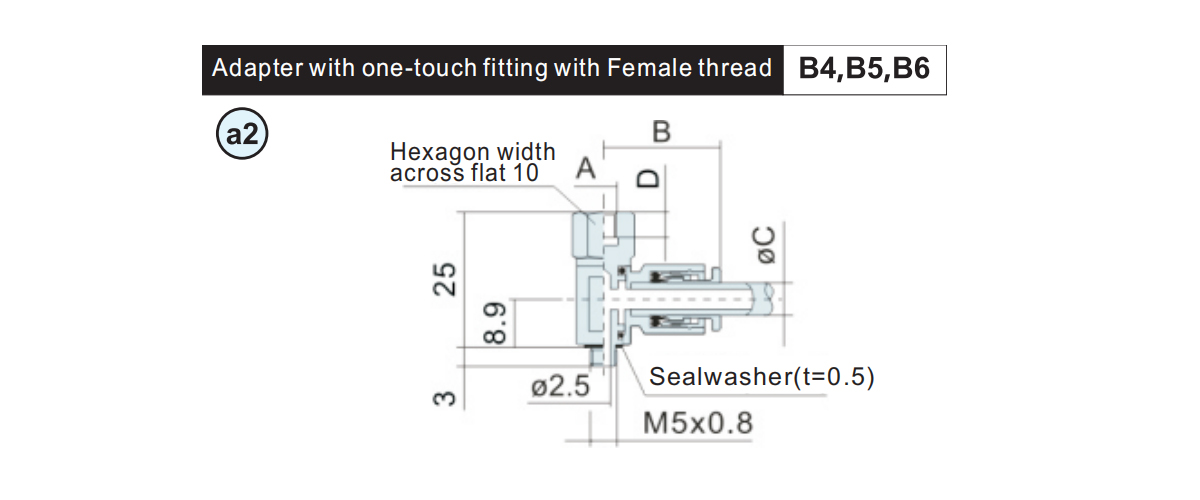

    Phần không. A B ØC D cân nặng
    ZPRS-04-B4 M4×0,7 20.6 4 4 12.2
    ZPRS-06-B4 21.6 6 12.7
    ZPRS-04-B5 M5×0,8 20.6 4 5 11.6
    ZPRS-06-B5 21.6 6 12.5
    ZPRS-04-B6 M6×1.0 20.6 4 6 11
    ZPRS-06-B6 21.6 6 12

    Phần không. A ØB ØC E H Q cân nặng
    M-3AU2 M3×0,5 4 0.9 2.5 4.5 6.5 0.7
    M-5AU2 M5×0,8 3 7 1.5
    M-3AU4 M3×0,5 3.4 1.2 2.5 5 7.5 0.7
    M-5AN4 M5×0,8 2.8 1.8 3 7 5 1.6
    M-5AU4 3.4
    M-5AN6 4.5 2.5 7 1.7
    M-5AU6 4.95 1.8

    Phần không. ØD L cân nặng
    ZPEA-B5-A12 - 20.5 15
    ZPEA-04-A12 4 23.5 17
    ZPEA-06-A12 6 23.7 15

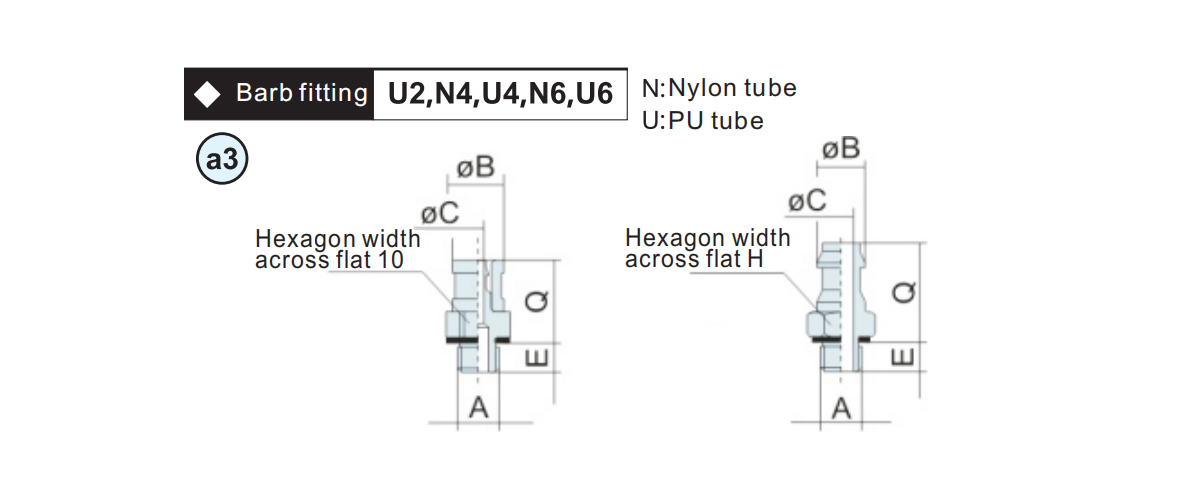

    ØD Phần không. A ØB E H Q cân nặng
    3 KJH03-M3-B M3×0,5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B M5×0,8 2.5 3 2
    3.2 KJH23-M3-B M3×0,5 1.5 2.5 1.8
    KJH23-M5-B M5×0,8 2.5 3 1.6
    4 KJH04-M3-B M3×0,5 1.5 2.5 8 2
    KJH04-M5-B M5×0,8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

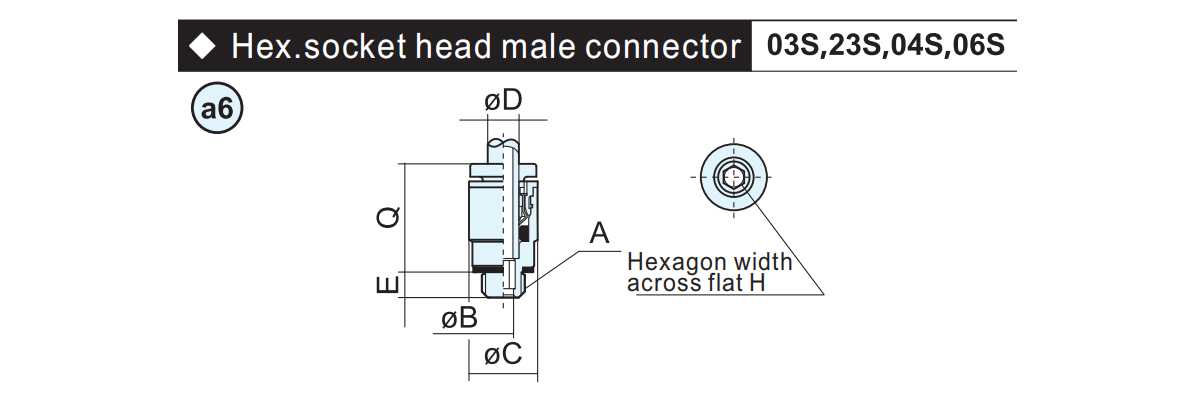

    ØD Phần không. A ØB ØC E H Q cân nặng
    3 KJS03-M3-B M3×0,5 1.5 7 2.5 1.5 13.7 1.4
    KJS03-M5-B M5×0,8 2 3 2 16.6 2
    3.2 KJS23-M3-B M3×0,5 1.5 2.5 1.5 13.7 1.4
    KJS23-M5-B M5×0,8 2 3 2 16.6 2.2
    4 KJS04-M3-B M3×05 1.5 8 2.5 1.5 13.7 1.6
    KJS04-M5-B M5×0,8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

    Bộ phận chuyển đổi không A B C L cân nặng Pad áp dụng
    ZPT1-A4 - - - - 1.1 A1 A2 A3
    ZPT1-A5 M5×0,8 7 3 14 2.3
    ZPT1-A6 M6×1.0 8 4 15 3

    Bộ phận chuyển đổi không. A B cân nặng Pad áp dụng
    ZPT1-B4 M4×0,7 4 2.9 A1 A2 A3
    ZPT1-B5 M5×0,8 5 2.7

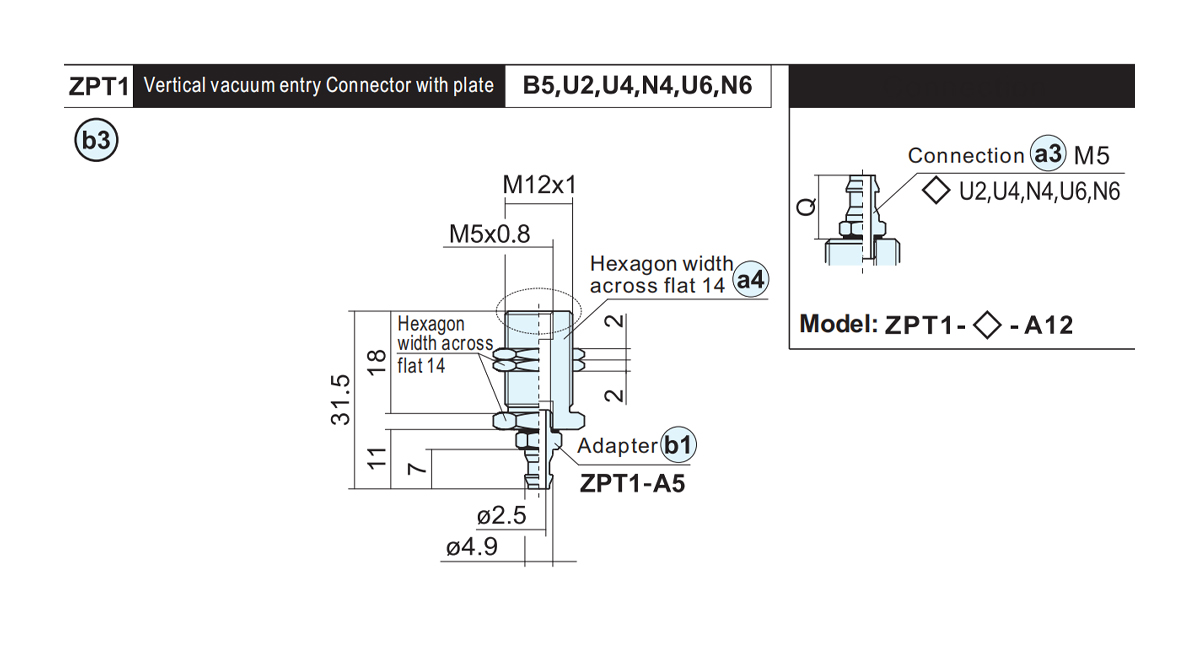

    Bộ phận chuyển đổi không cân nặng Phần kết nối không Pad áp dụng
    ZPT1-B5-A12 17 ZPEA-B5-A12 A1 A2 A3

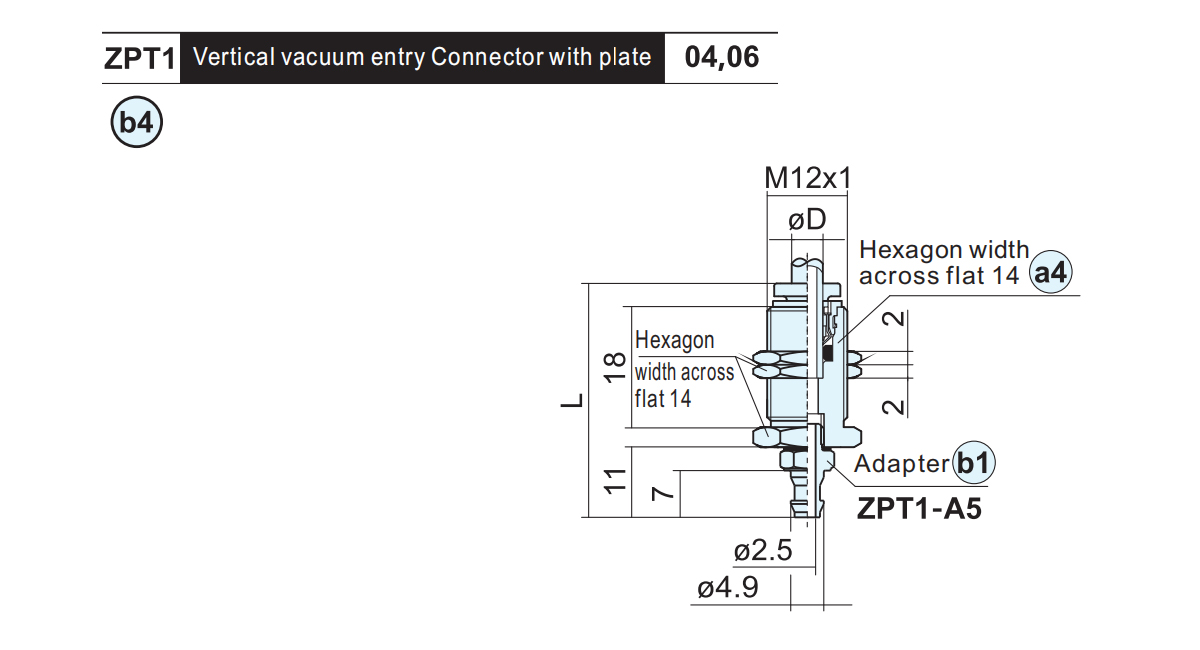

    Bộ phận chuyển đổi không. ØD L cân nặng Phần kết nối không Pad áp dụng
    ZPT1-04-A12 4 34.5 19 ZPEA-04-A12 A1 A2 A3
    ZPT1-06-A12 6 34.7 17 ZPEA-06-A12

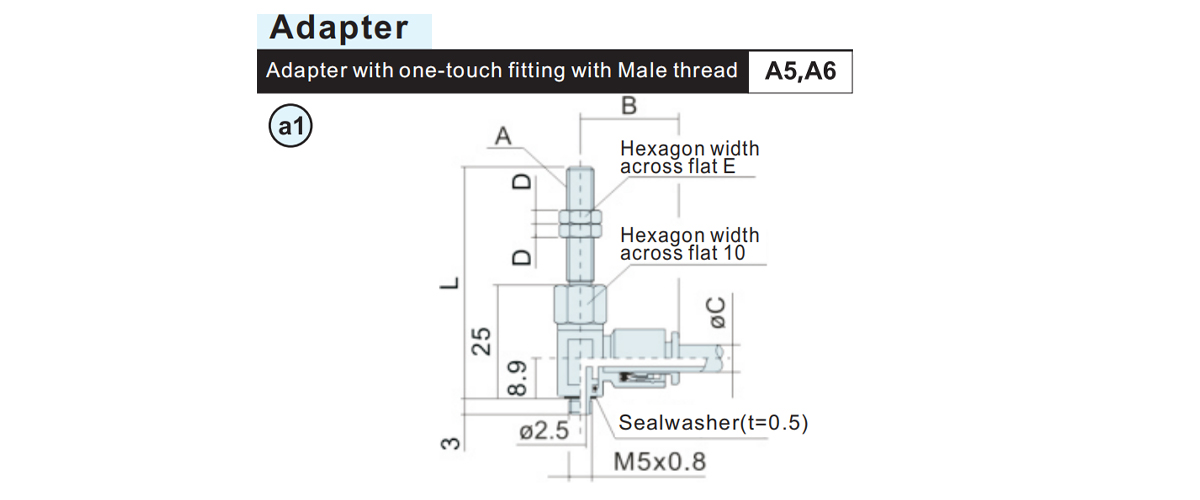

    Bộ phận chuyển đổi không. A B ØC D E L cân nặng Phần kết nối không Pad áp dụng
    ZPR1-04-A5 M5×0,8 20.6 4 4 7 60.5 20.5 ZPRS-04-A5 A1 A2 A3
    ZPR1-06-A5 21.6 6 21 ZPRS-06-A5
    ZPR1-04-A6 M6×1.0 20.6 4 3 8 65.5 21.2 ZPRS-04-A6
    ZPR1-06-A6 21.6 6 21.9 ZPRS-06-A6

    Bộ phận chuyển đổi không. A B C D cân nặng Phần kết nối không Pad áp dụng
    ZPR1-04-B4 M4×0,7 20.6 4 4 14.9 ZPRS-04-B4 A1 A2 A3
    ZPR1-06-B4 21.6 6 15.4 ZPRS-06-B4
    ZPR1-04-B5 M5×0,8 20.6 4 5 14.3 ZPRS-04-B5
    ZPR1-06-B5 21.6 6 15.2 ZPRS-06-B5

    Bộ phận chuyển đổi không. A D E L cân nặng Pad áp dụng
    ZPY1-B5-A5 M5×0,8 4 7 45 14.5 A1 A2 A3
    ZPY1-B5-A6 M6×1.0 3 8 50 15.1

    Bộ phận chuyển đổi không. A B cân nặng Pad áp dụng
    ZPY1-B5-B4 M4×0,7 4 8.8 A1 A2 A3
    ZPY1-B5-B5 M5×0,8 5 8.3

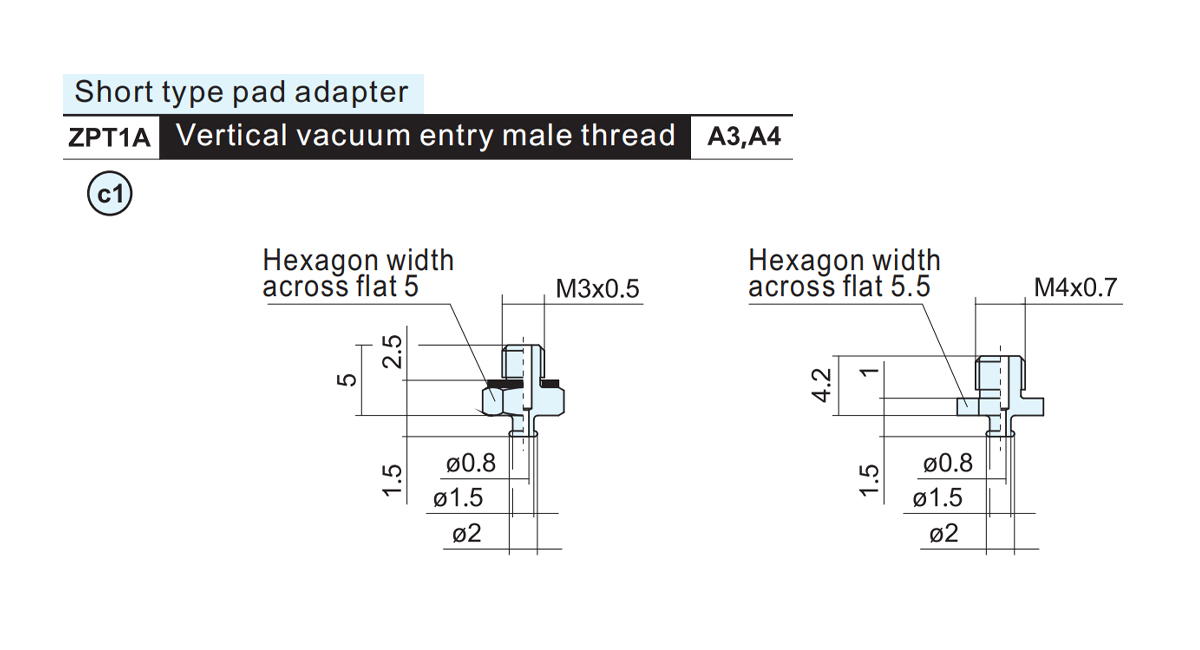

    Bộ phận chuyển đổi không cân nặng Tấm đệm có thể áp dụng
    ZPT1A-A3 0.4 B1
    ZPT1A-A4 0.4

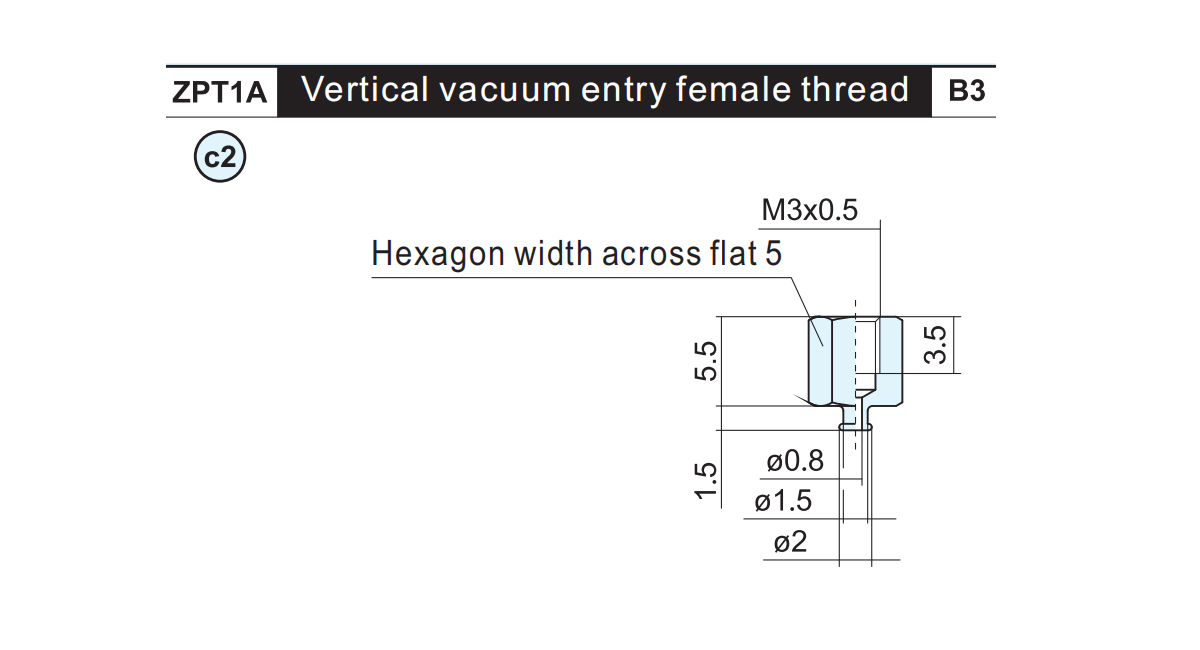

    Bộ phận chuyển đổi không cân nặng Tấm đệm có thể áp dụng
    ZPT1A-B3 0.8 B1

    Bộ phận chuyển đổi không. cân nặng Tấm đệm có thể áp dụng
    ZPT1A-B3-A6 2.4 B1

    Bộ phận chuyển đổi không. cân nặng Tấm đệm áp dụng
    ZPY1A-B3-B3 1.6 B1
    ZPY1A-B3-B4 1.4

    Bộ phận chuyển đổi không cân nặng Tấm đệm áp dụng
    ZPT2A-A4 0.7 C1 C2
    ZPT2A-A5 1.5

    Bộ chuyển đổi A B L cân nặng Tấm đệm có thể áp dụng
    ZPT2A-B4 M4×0,7 4 9.5 2 C1 C2
    ZPT2A-B5 M5×0,8 5 11 2.1

    Bộ phận chuyển đổi không cân nặng Tấm đệm có thể áp dụng
    ZPT2A-B5-A10 11 C1 C2

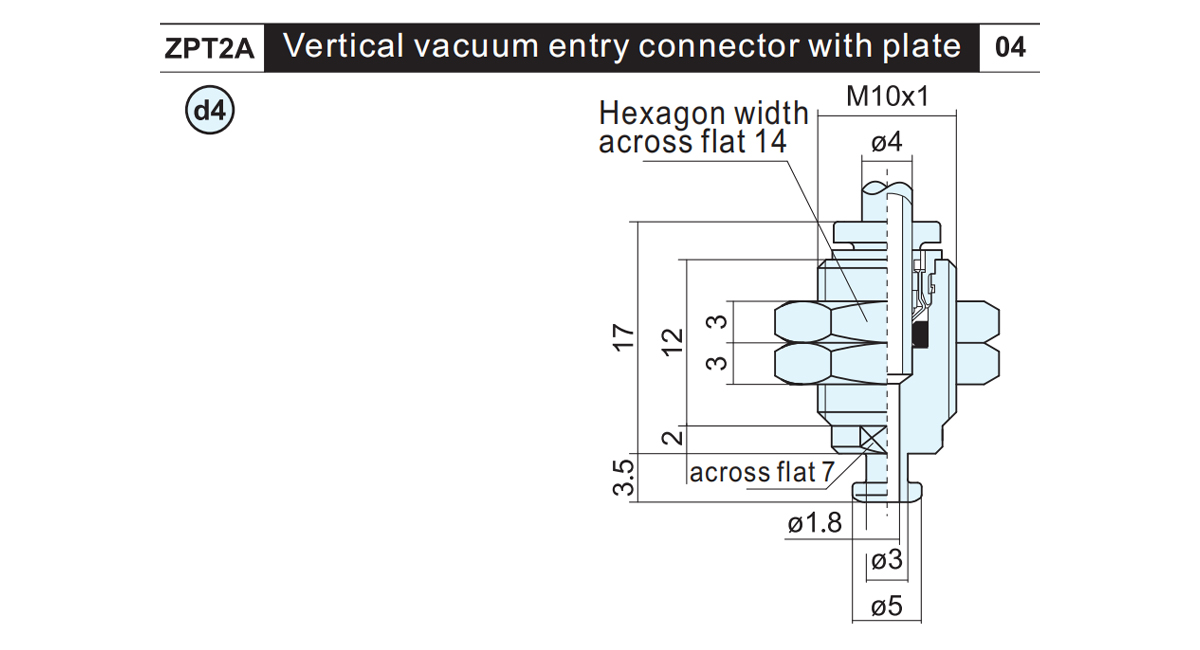

    Bộ phận chuyển đổi không cân nặng cân nặng Applicable pad
    ZPT2A-04-A10 9.8 C1 C2

    Bộ phận chuyển đổi không cân nặng Pad áp dụng
    ZPY2A-B5-B4 5.2 C1 C2
    ZPY2A-B5-B5 6.6

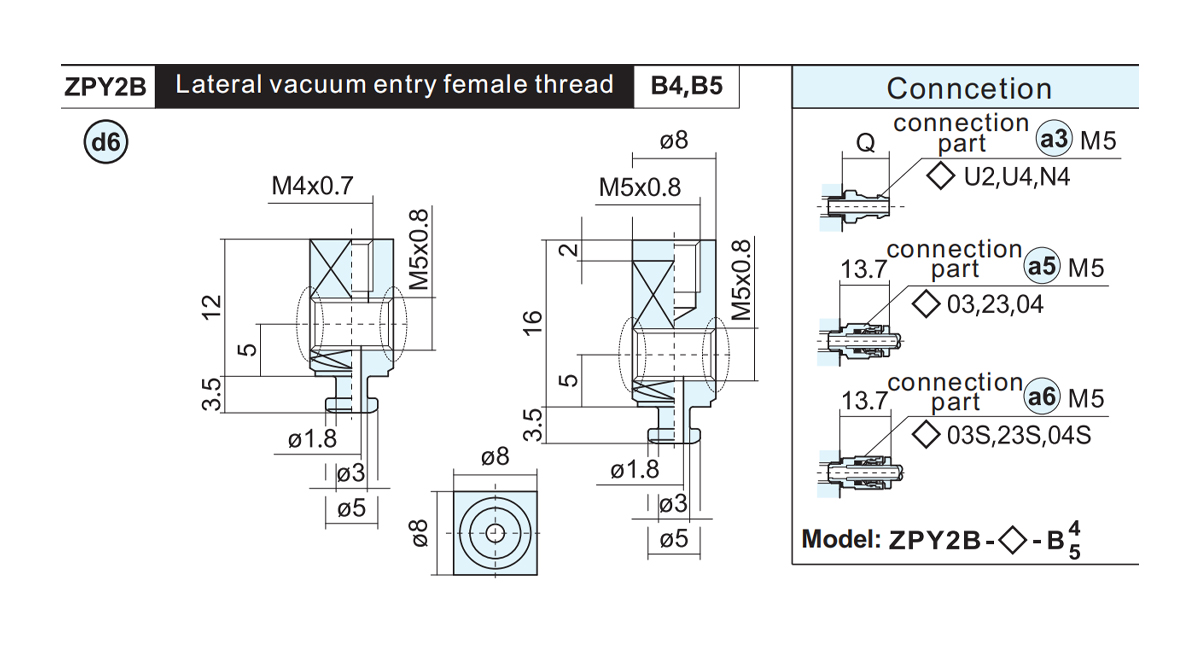

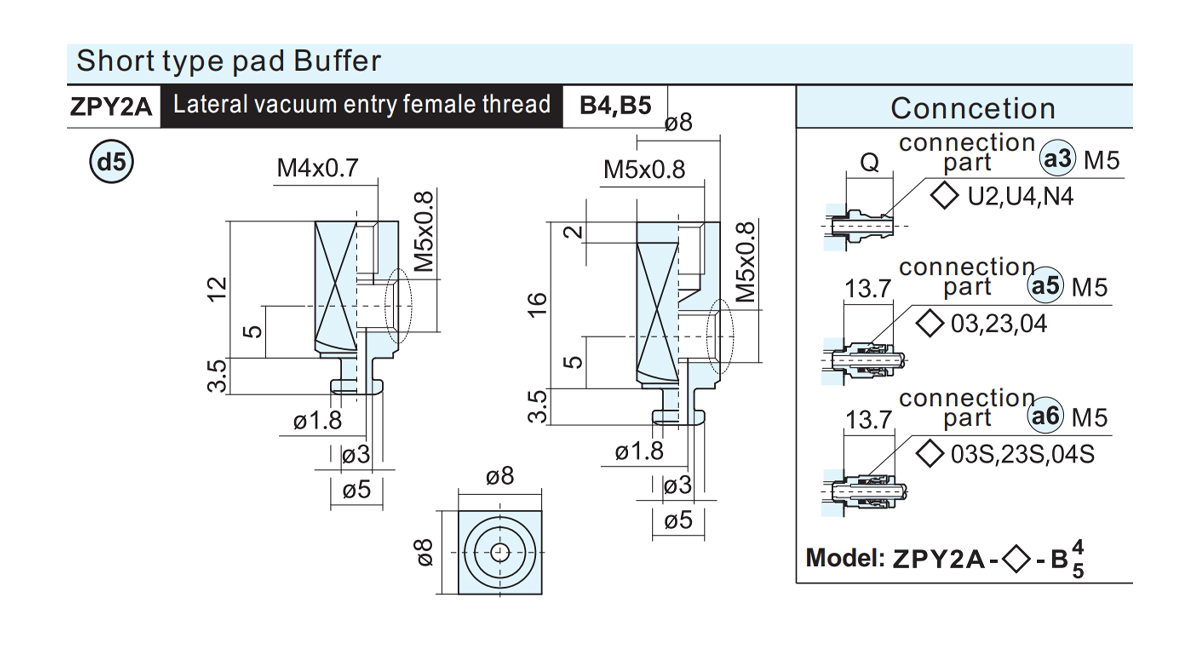

    Bộ phận chuyển đổi không cân nặng Pad áp dụng
    ZPY2B-B5-B4 4.9 C1 C2
    ZPY2B-B5-B5 6.2

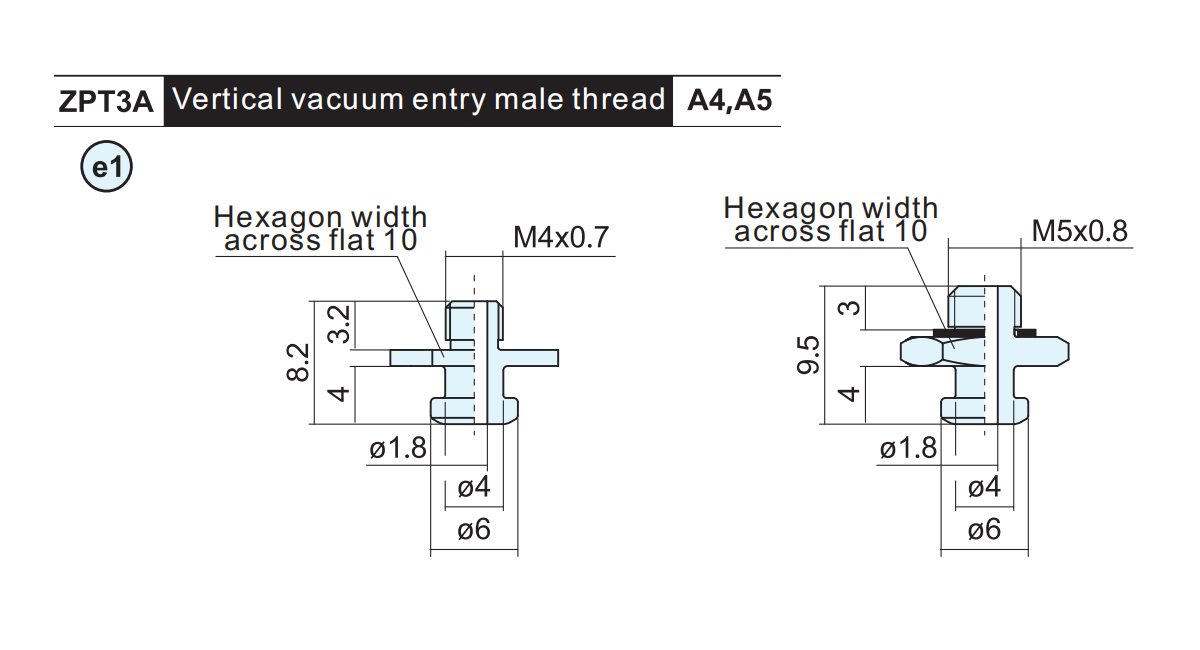

    Bộ phận chuyển đổi không cân nặng Pad áp dụng
    ZPT3A-A4 1.4 D1 D2
    ZPT3A-A5 2.4

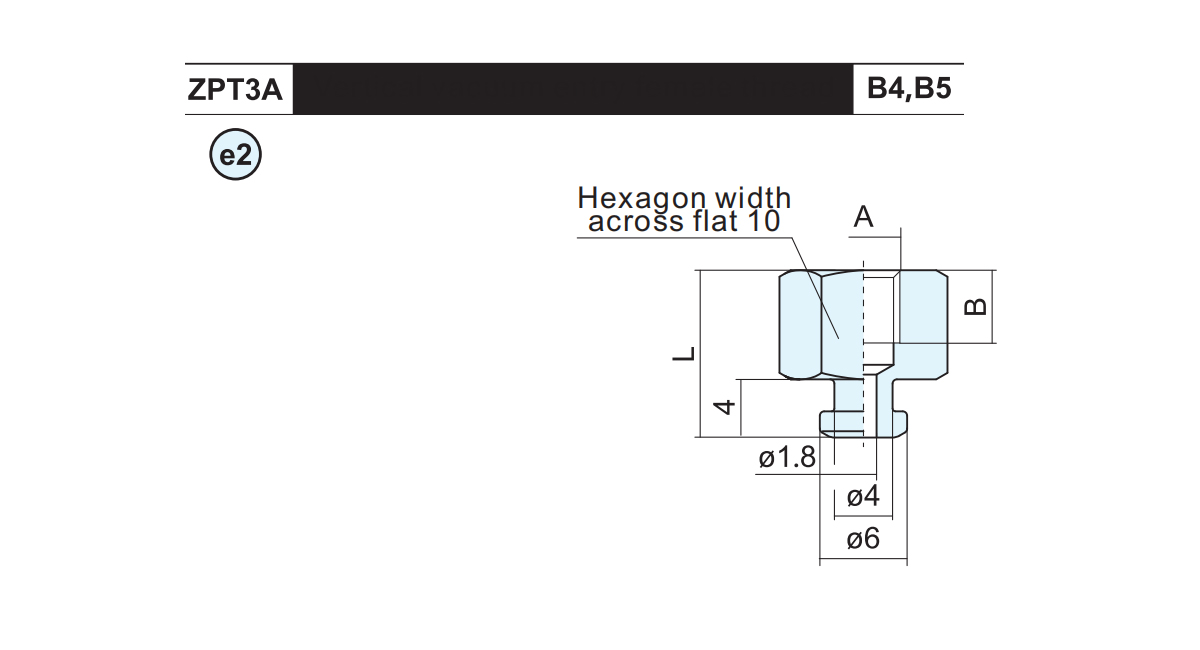

    Bộ phận chuyển đổi không A B L cân nặng Pad áp dụng
    ZPT3A-B4 M4×0,7 4 10 4.4 D1 D2
    ZPT3A-B5 M5×0,8 5 11.5 5.2

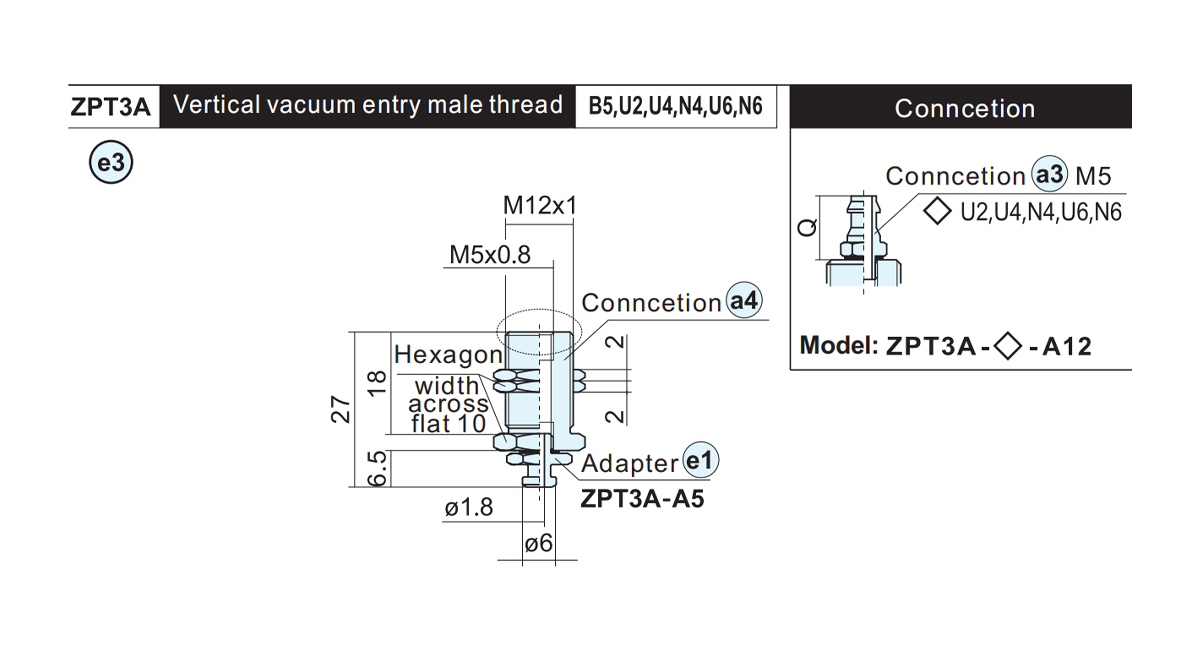

    Bộ phận chuyển đổi không cân nặng quan tâm Pad áp dụng
    ZPT3A-B5-A12 20.3 ZPEA-B5-A12 D1 D2

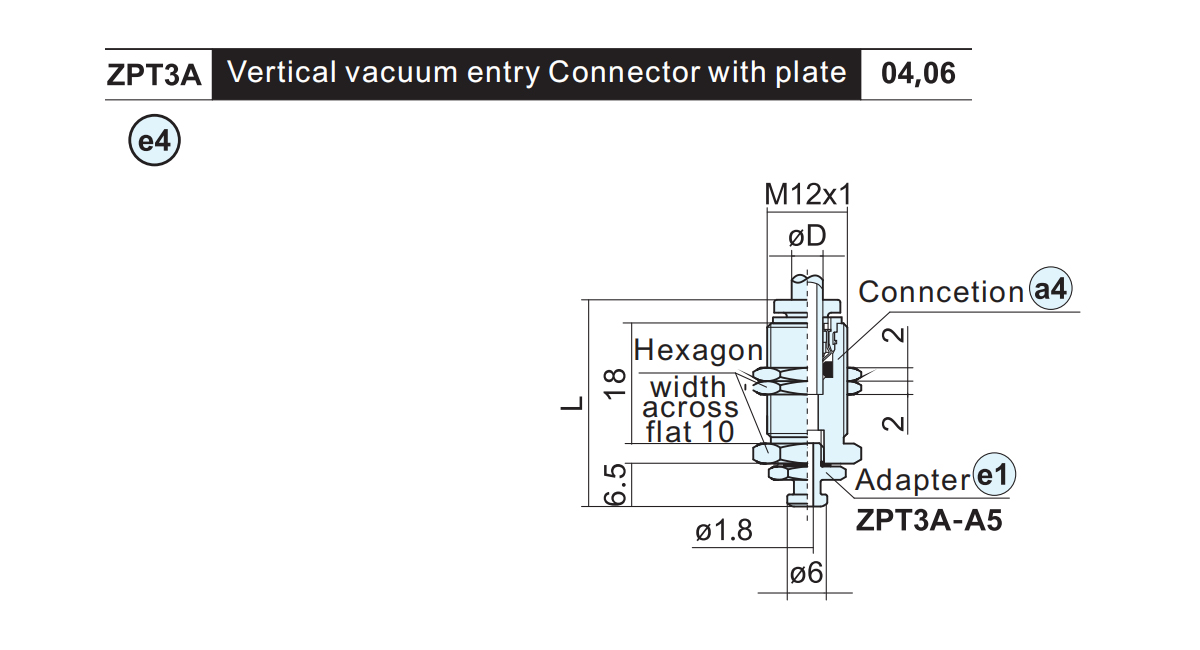

    Bộ phận chuyển đổi không. ØD L cân nặng quan tâm Pad áp dụng
    ZPT3A-04-A12 4 30 19.2 ZPEA-04-A12 D1 D2
    ZPT3A-06-A12 6 30.2 17.2 ZPEA-06-A12

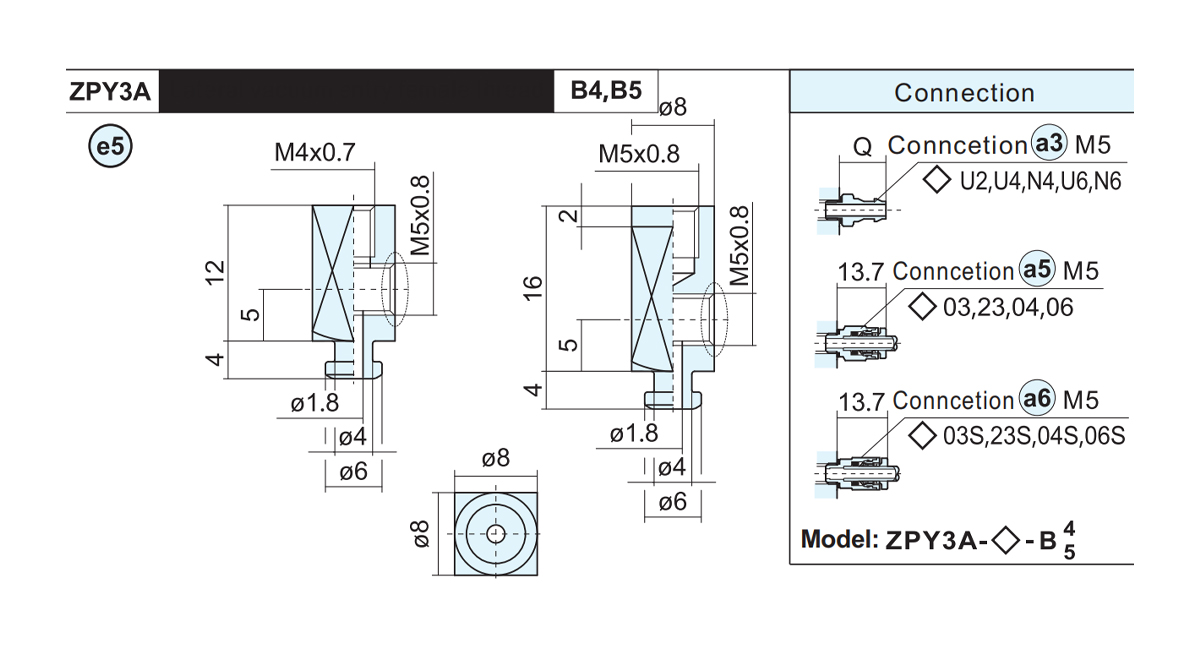

    Bộ phận chuyển đổi không cân nặng Pad áp dụng
    ZPY3A-B5-B4 5.6 D1 D2
    ZPY3A-B5-B5 7.1

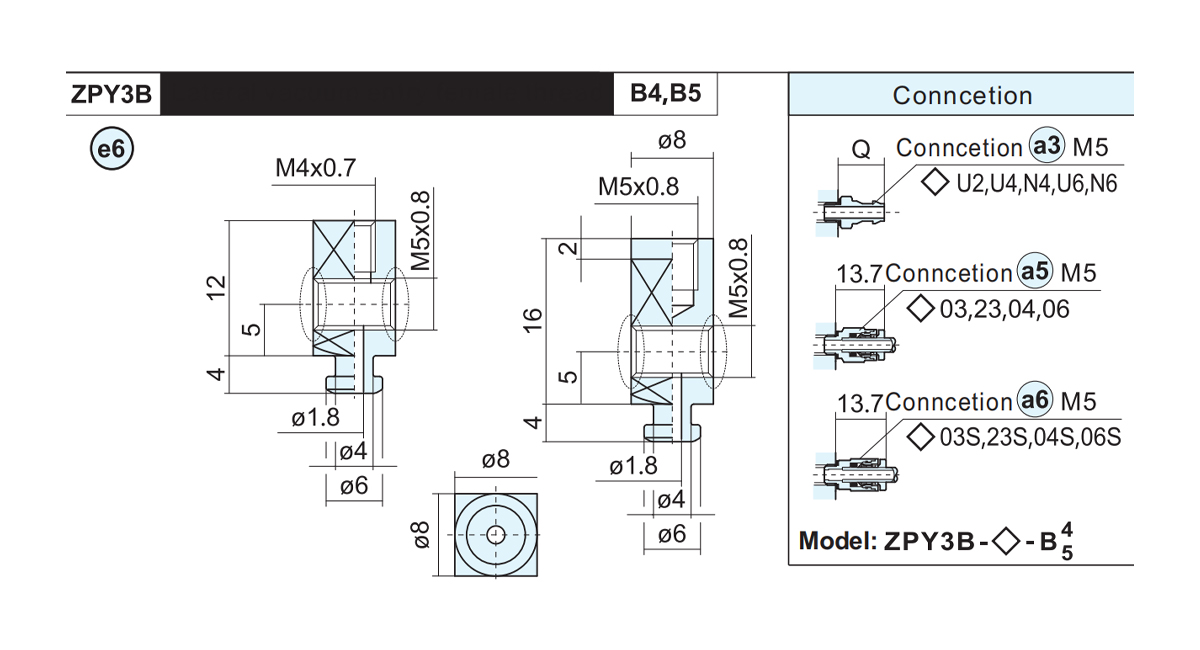

    Bộ phận chuyển đổi không cân nặng Pad áp dụng
    ZPY3B-B5-B4 5.2 D1 D2
    ZPY3B-B5-B5 6.8

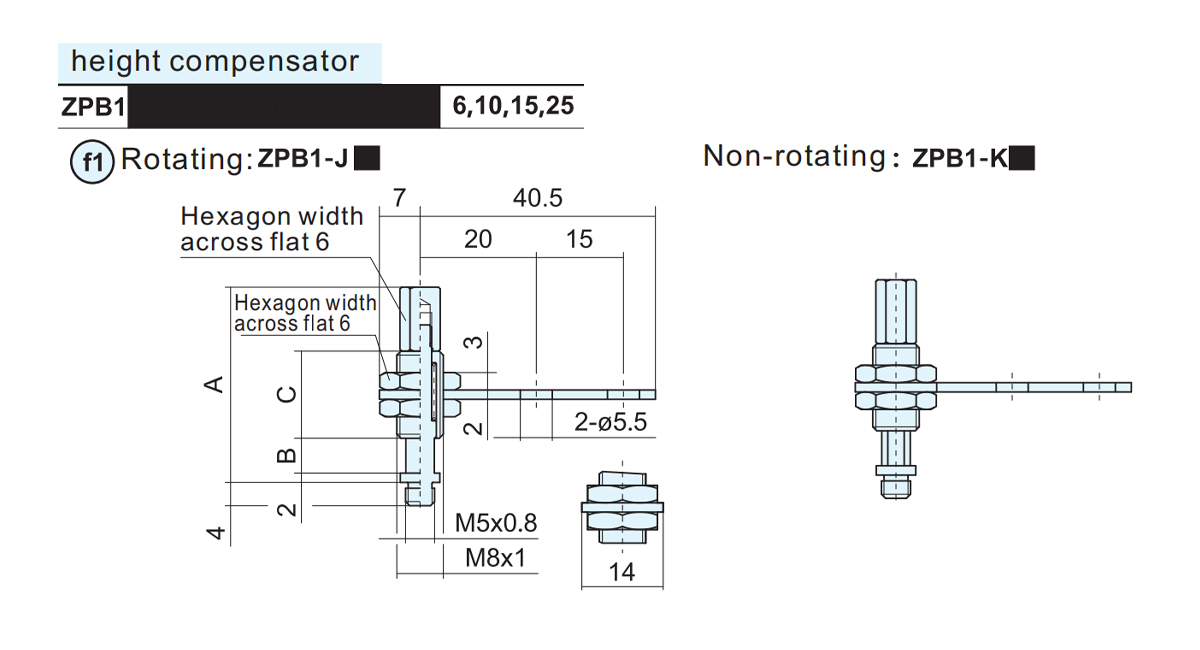

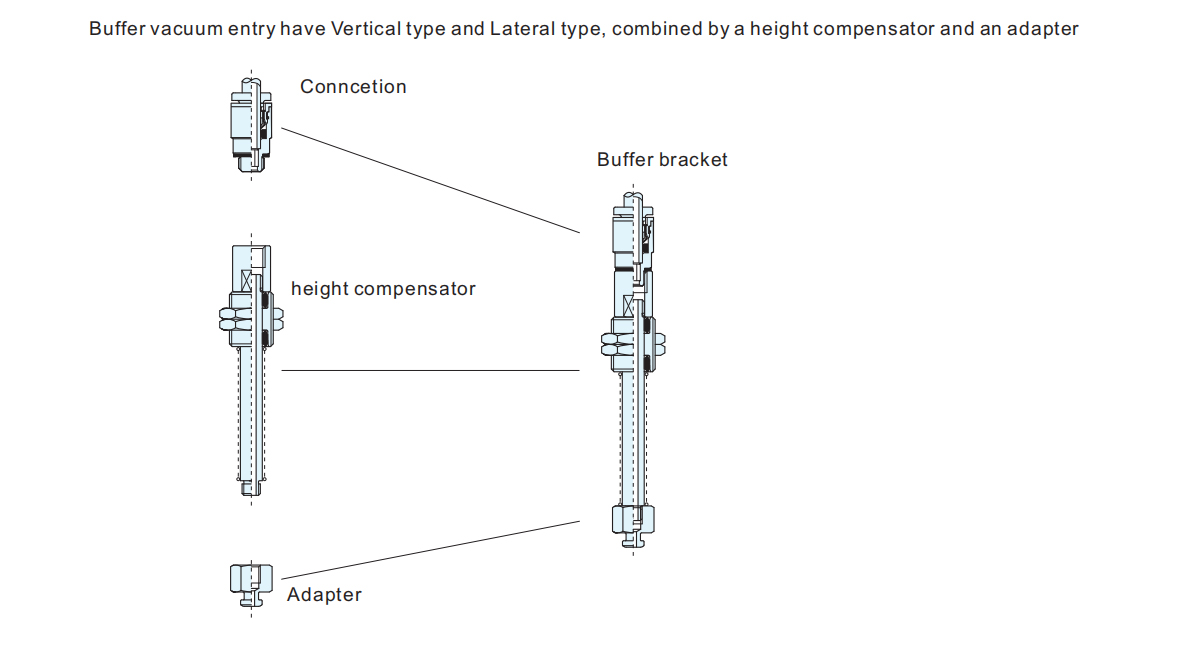

    người mẫu A B C ●Trọng lượng
    J K
    ZPB1-●6 34 6 15 22.8 22.3
    ZPB1-●10 66 10 43 29.7 28.6
    ZPB1-●15 71 15 30.8 30.2
    ZPB1-●25 81 25 32.1 31.9

    ●Loại bù chiều cao:Xoay(J),Không quay(K)

    ■ Hành trình đệm(mm):6,10,15,25

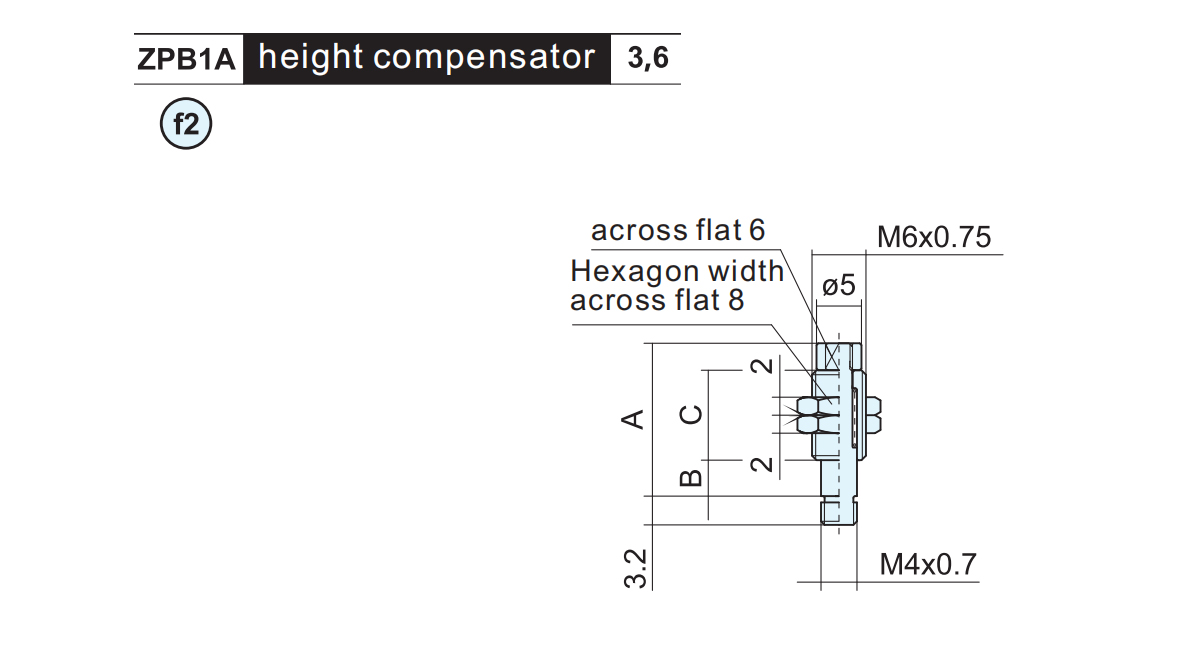

    người mẫu A B C cân nặng
    ZPB1A-J3 17 4 10 3.5
    ZPB1A-J6 24 7 14 4.4

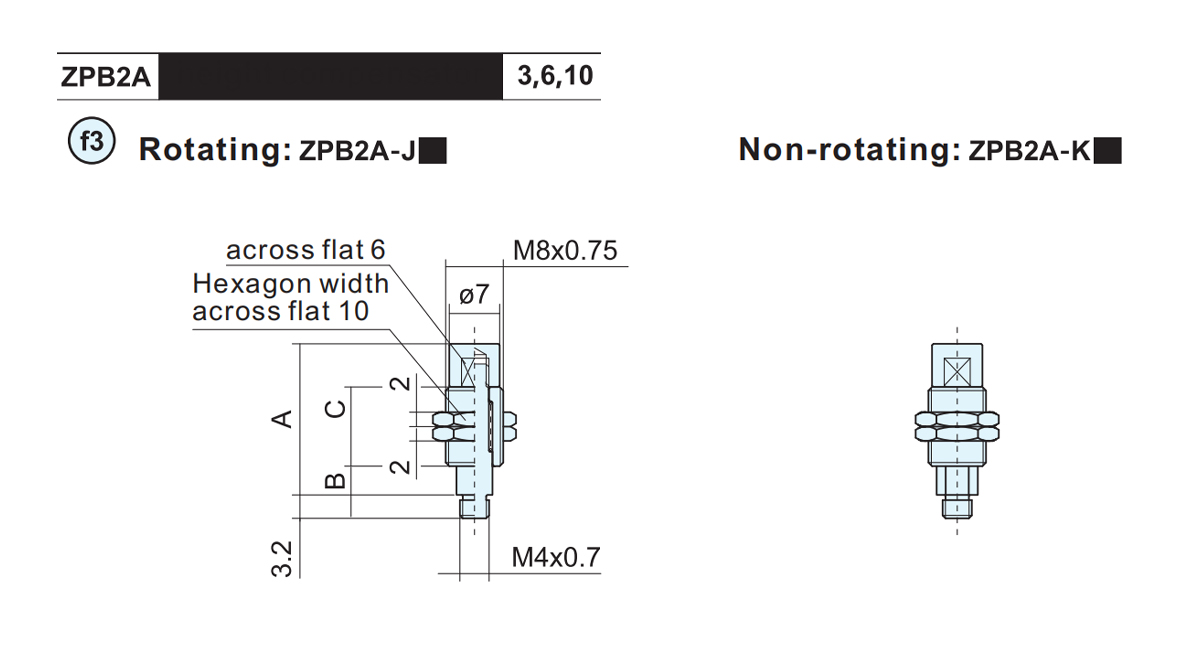

    người mẫu A B C ●Trọng lượng
    J K
    ZPB2A-●3 21.5 4 11 7.2 7.2
    ZPB2A-●6 28 7 14.5 8.8 8.5
    ZPB2A-●10 38 11 20.5 11.2 9.3

    ●Loại bù chiều cao:Xoay(J),Không quay(K)

    ■ Hành trình đệm: 3,6,10

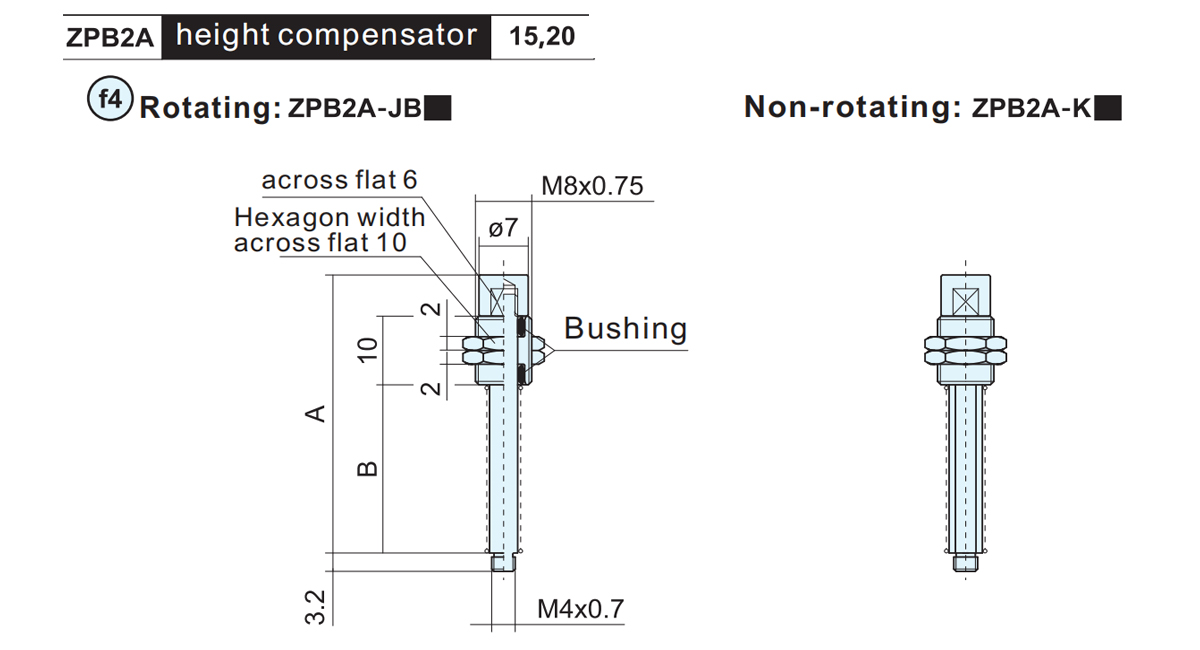

    người mẫu A B ●Trọng lượng
    JB K
    ZPB2A-●15 41 24.5 8 10
    ZPB2A-●20 48.5 32 8.7 11.1

    ●Loại bù chiều cao:Xoay(J),Không quay(K)

    ■ Hành trình đệm: 15,20

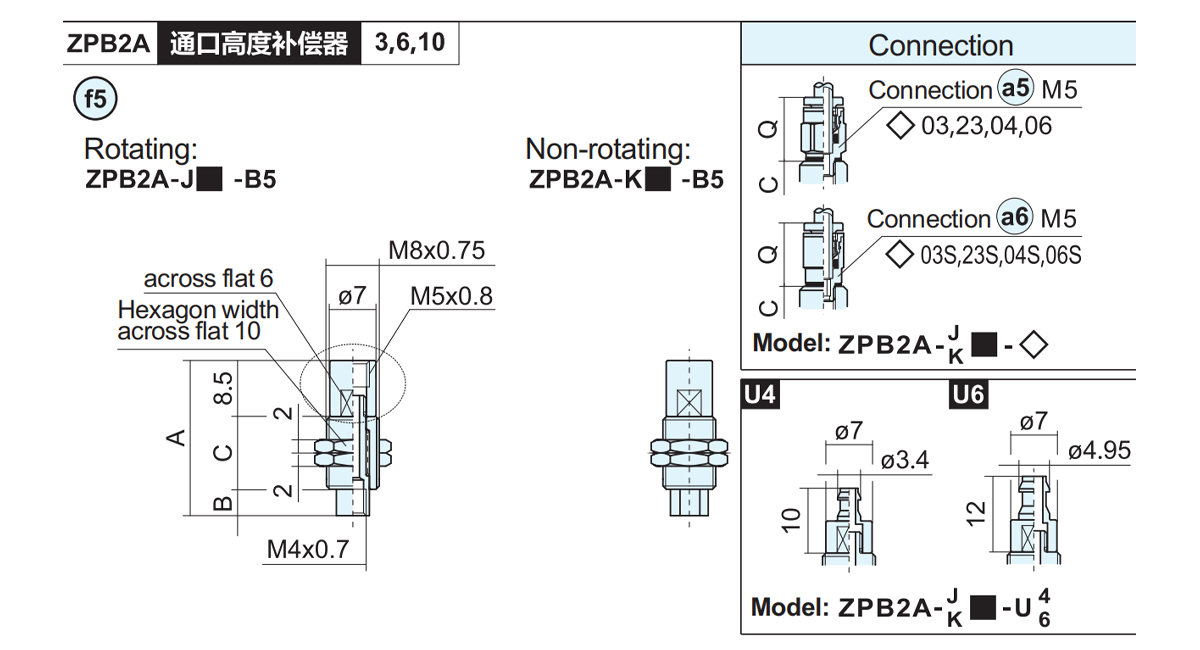

    người mẫu A B C ●Trọng lượng
    J K
    ZPB2A-●3-B5 23.5 4 11 6.4 6.2
    ZPB2A-●6-B5 30 7 14.5 7.7 7.4
    ZPB2A-●10-B5 40 11 20.5 9.9 9.3

    ●Loại bù chiều cao:Xoay(J),Không quay(K)

    ■ Hành trình đệm: 3,6,10

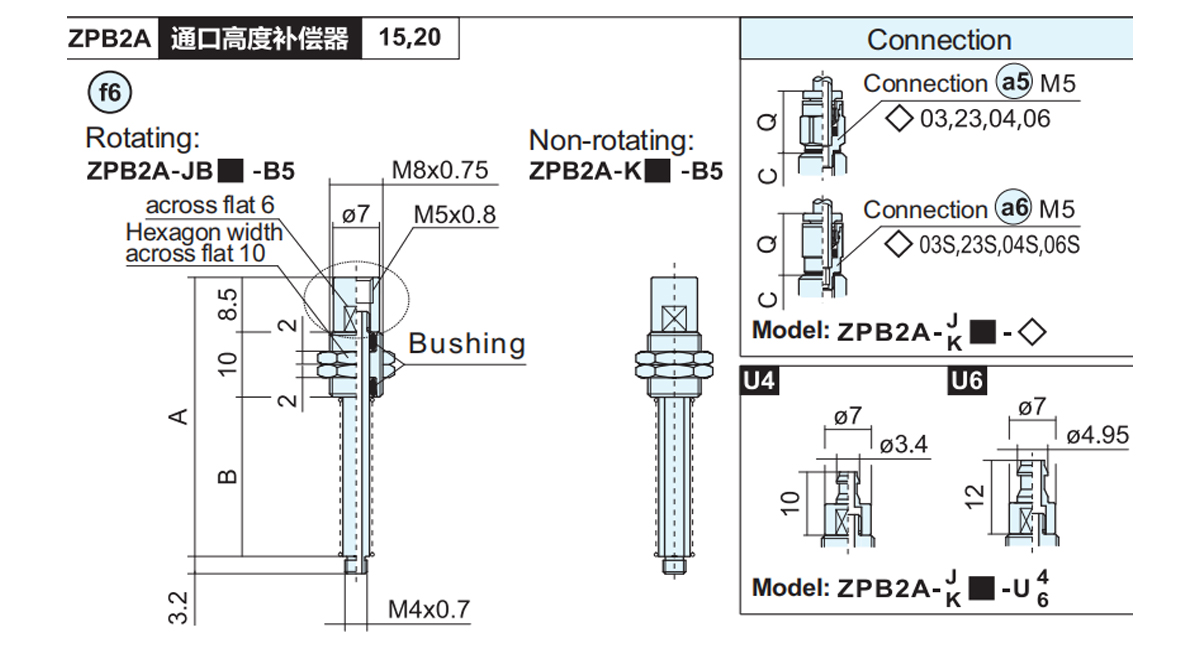

    người mẫu A B ● Trọng lượng
    JB K
    ZPB2A-●15-B5 43 24.5 8.1 10.1
    ZPB2A-●20-B5 50.5 32 8.7 11.3
    ●Loại bù chiều cao:Xoay(J),Không quay(K) □Hành trình đệm:15,20

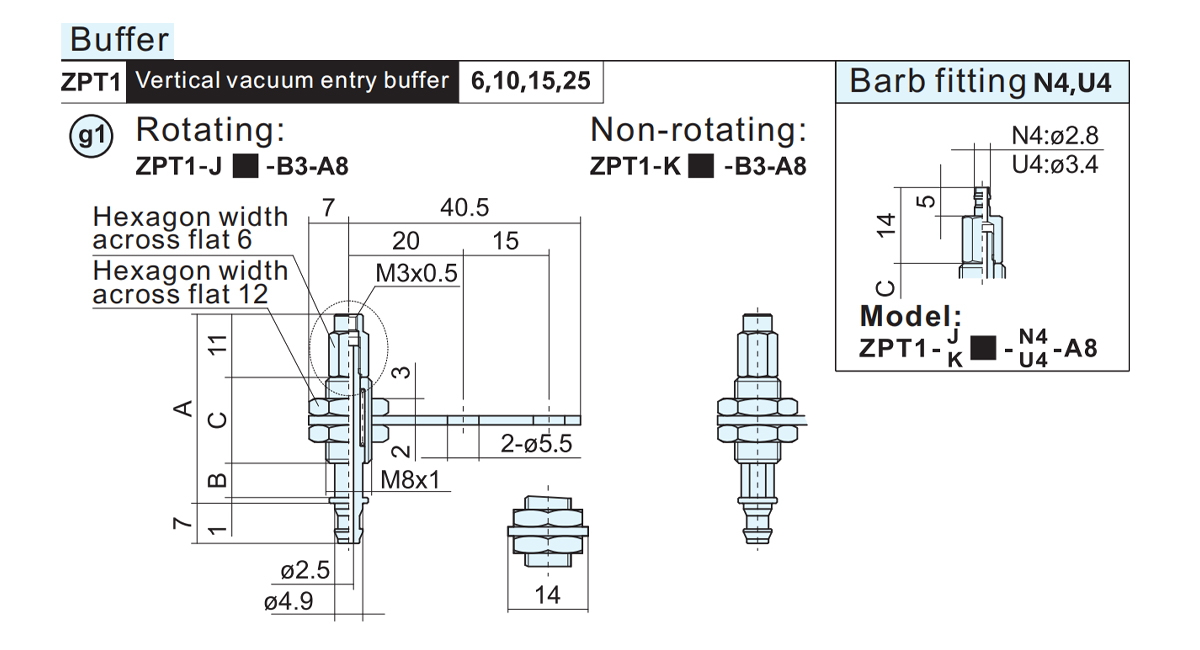

    người mẫu A B C ●Trọng lượng Pad áp dụng
    J K
    ZPT1-●6-B3-A8 32 6 15 20.3 20.2 A1 A2 A3 A4
    ZPT1-●10-B3-A8 65 10 43 26.7 25.1
    ZPT1-●15-B3-A8 70 15 27 28.7
    ZPT1-●25-B3-A8 80 25 28.2 28.9
    ●Loại bù chiều cao:Xoay(J),Không quay(K)■Hành trình đệm(mm):6,10,15,25

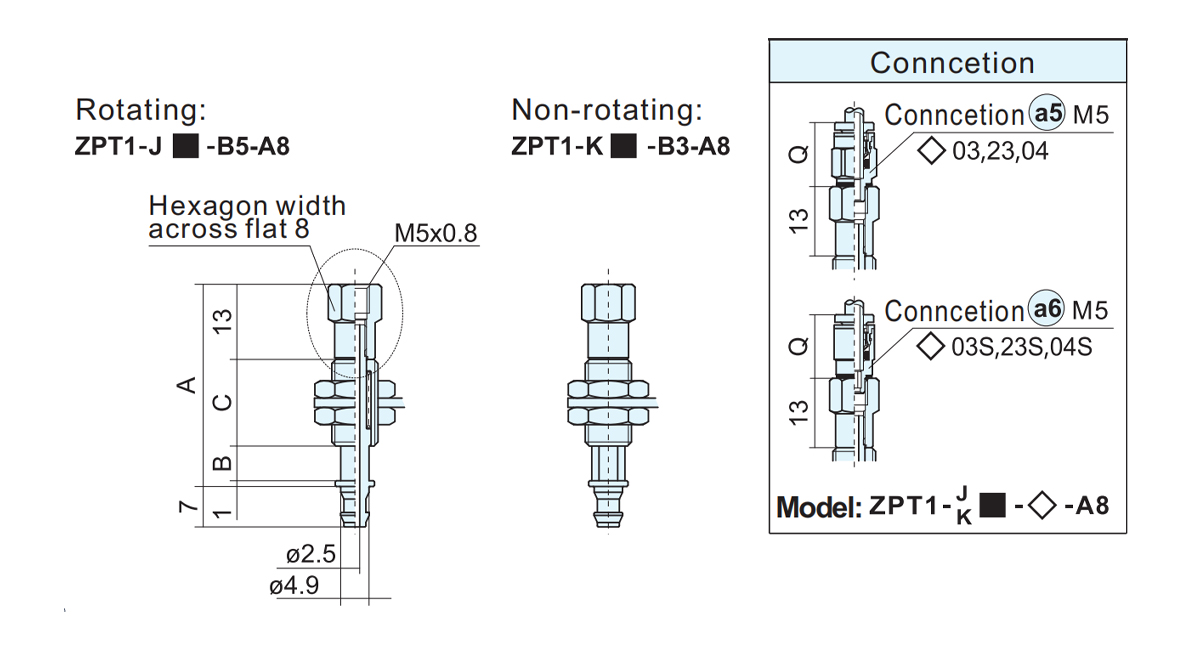

    người mẫu A B C ●Trọng lượng Pad áp dụng
    J K
    ZPT1-●6-B5-A8 34 6 15 22.2 20.2 A1 A2 A3
    ZPT1-●10-B5-A8 67 10 43 28.6 28.9
    ZPT1-●15-B5-A8 72 15 28.9 29.1
    ZPT1-●25-B5-A8 82 25 30.4 30.6

    người mẫu A B C cân nặng Pad áp dụng

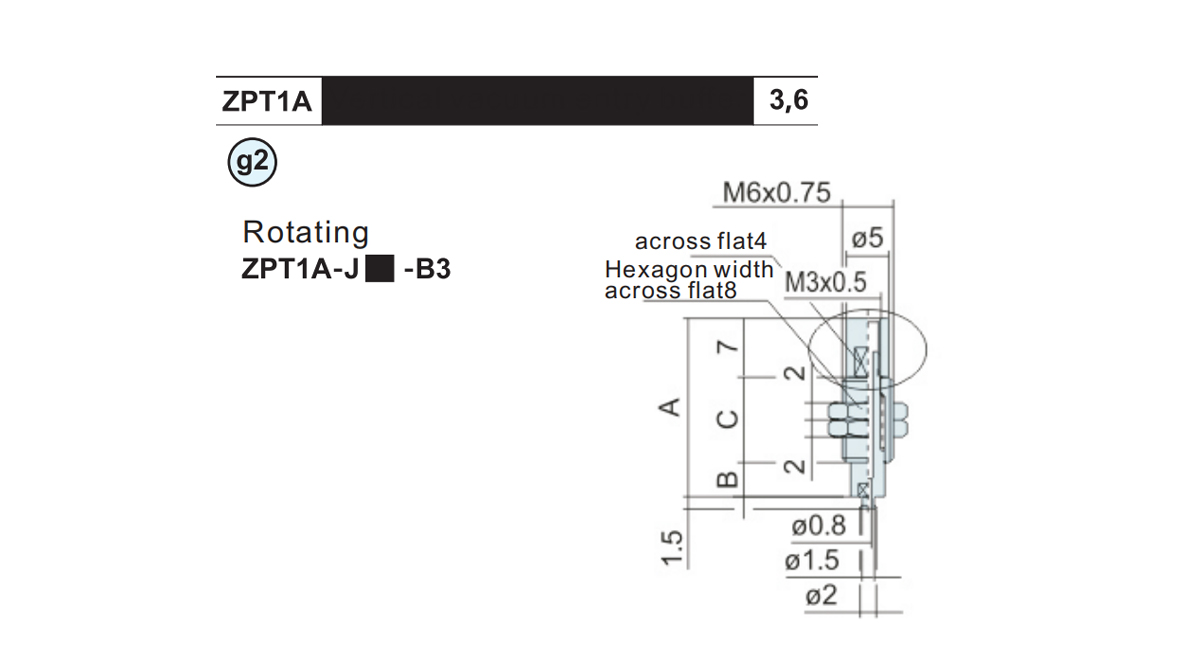

    ZPT1A-J3-B3 21 4 10 4.6 B1
    ZPT1A-J6-B3 28 7 14 5.5
    ■ Hành trình đệm: 3,6

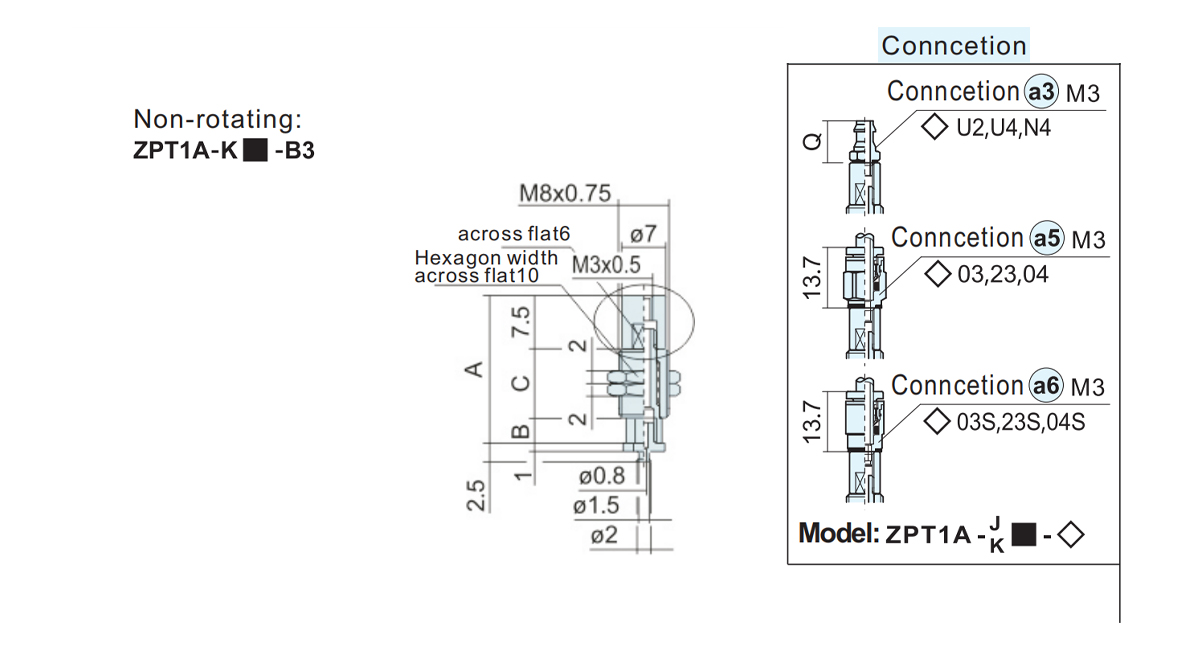

    người mẫu A B C cân nặng Pad áp dụng
    ZPT1A-K3-B3 22.5 4 11 6.6 B1
    ZPT1A-K6-B3 29 7 14.5 7.8
