Xi lanh truyền động không khí là gì và nó hoạt động như thế nào?
Một xi lanh truyền động không khí —được biết đến rộng rãi như xi lanh khí nén hoặc xi lanh khí — là một thiết bị cơ khí chuyển đổi năng lượng khí nén thành chuyển động cơ học tuyến tính hoặc quay. Trong thực tế công nghiệp, đây là một trong những công nghệ truyền động được triển khai rộng rãi nhất: ước tính từ Grand View Research (2023) đưa thị trường xi lanh khí nén toàn cầu vào khoảng 14,7 tỷ USD , với tốc độ CAGR dự kiến là 5,2% cho đến năm 2030, nhờ vào tự động hóa, đóng gói và sản xuất ô tô.
Về cốt lõi, xi lanh khí hoạt động theo nguyên tắc đơn giản. Khí nén — thường ở mức 60–150 PSI (4–10 bar) trong các ứng dụng công nghiệp — được đưa vào một hoặc cả hai khoang của lỗ hình trụ, đẩy cụm pít-tông và thanh truyền dọc theo một đường thẳng. Khi nguồn cung cấp không khí được chuyển đổi (thông qua van điều khiển hướng), piston sẽ đảo chiều. Kết quả là một chuyển động tuyến tính có thể lặp lại, nhanh và có thể điều khiển bằng lực mà không phức tạp như động cơ điện hoặc bơm thủy lực.
Bài viết này đề cập đến mọi khía cạnh thực tế của xi lanh truyền động không khí: các loại, tính toán lực, tiêu chí lựa chọn, cấu hình lắp đặt, lịch trình bảo trì và các ví dụ ứng dụng trong thế giới thực trong các ngành công nghiệp. Cho dù bạn đang tìm nguồn cung ứng xi lanh khí đầu tiên hay tối ưu hóa hệ thống khí nén hiện có, dữ liệu kỹ thuật ở đây sẽ cung cấp cho bạn đường dẫn trực tiếp đến quyết định đúng đắn.
Các loại xi lanh truyền động không khí: Phân loại đầy đủ
Hiểu được sự đa dạng của cấu hình xi lanh khí là bước đầu tiên để lựa chọn chính xác. Mỗi loại giải quyết một yêu cầu chuyển động, biên dạng lực và hạn chế về không gian khác nhau.
Xi lanh khí tác động đơn
Sử dụng khí nén để kéo dài cần piston theo một hướng; một lò xo hồi vị (hoặc trọng lực) sẽ rút nó lại. Phổ biến trong việc kẹp, dập và dẫn động van hồi lưu bằng lò xo. Kích thước lỗ khoan thường dao động từ 10 mm đến 320 mm. Vì chỉ có một cổng cần không khí nên hệ thống ống nước đơn giản hơn nhưng lò xo hồi vị làm giảm chiều dài hành trình hữu dụng và lực đẩy ròng.
Xi lanh khí tác động kép
Không khí được cung cấp luân phiên cho cả hai phía của piston, tạo ra chuyển động mạnh mẽ theo cả hai hướng. Đây là loại xi lanh truyền động không khí phổ biến nhất trong tự động hóa hiện đại. Lực toàn hành trình có sẵn ở cả hai hướng kéo dài và rút lại, đồng thời chiều dài hành trình có thể rất dài (lên tới 3.000 mm hoặc hơn trong các mẫu danh mục tiêu chuẩn). Áp suất cung cấp: 0,05–1,0 MPa (tiêu chuẩn ISO 6431).
Xi lanh khí không cần trục
Pít-tông di chuyển bên trong một ống có rãnh hoặc được ghép từ tính, di chuyển một cỗ xe bên ngoài mà không có thanh nhô ra. Thiết kế này giúp tiết kiệm không gian lắp đặt—rất quan trọng trong các ứng dụng hành trình dài trong đó một thanh truyền thống sẽ kéo dài vỏ máy lên gấp đôi hành trình. Chiều dài hành trình lên tới 6.000 mm là tiêu chuẩn của các nhà sản xuất lớn (Festo, SMC, Parker).
Xi lanh khí có hướng dẫn (Không quay)
Kết hợp các thanh dẫn hướng bên ngoài hoặc thiết kế hai thanh để ngăn piston quay và xử lý tải trọng bên. Được sử dụng rộng rãi trong các ứng dụng gắp và đặt, thiết bị khoan và ứng dụng ép trong đó việc căn chỉnh chính xác dưới tải trọng lệch trục là rất quan trọng. Có sẵn dưới dạng các biến thể thân tròn hoặc thân hình (nhỏ gọn).

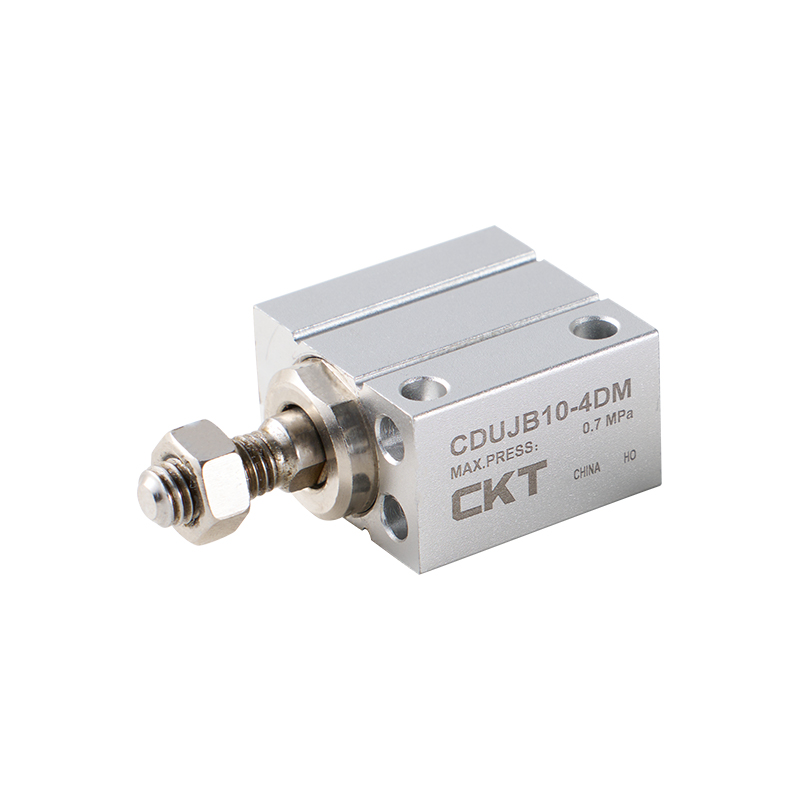

Xi lanh khí nhỏ gọn / hành trình ngắn
Được thiết kế để lắp đặt ở nơi không gian trục bị hạn chế. Chiều dài hành trình thường là 1–50 mm. Cấu trúc thân tròn hoặc thân định hình. Phổ biến trong xử lý chất bán dẫn, thiết bị y tế và cơ cấu kẹp nhỏ. Ví dụ: Dòng SMC CQ2 cung cấp lỗ khoan 12–100 mm với hành trình 5–100 mm trong vỏ định hình chỉ cao 27 mm.
Thiết bị truyền động quay không khí
Chuyển đổi khí nén thành một góc đầu ra quay xác định (thường là 90°, 180° hoặc 270°). Thiết kế thanh răng hoặc cánh gạt là phổ biến. Được sử dụng để dẫn động van một phần tư, định hướng bộ phận và chốt cửa. Mô-men xoắn đầu ra ở 0,6 MPa dao động từ 0,5 N·m (loại cánh nhỏ) đến hơn 5.000 N·m (thanh răng và bánh răng lớn dành cho tự động hóa van công nghiệp).
Xi lanh khí song song
Hai piston trên một thanh đơn, hoạt động nối tiếp trong cùng một lỗ khoan. Lực đẩy đầu ra xấp xỉ gấp đôi so với một piston đơn ở cùng kích thước và áp suất lỗ khoan, trong khi đường kính lỗ khoan được giữ ở mức nhỏ. Được sử dụng khi cần lực cao trong lỗ khoan nhỏ gọn—thường gặp trong hệ thống phanh và kẹp lực cao.
Thiết bị truyền động khí thổi / màng ngăn
Sử dụng phần tử cao su hoặc đàn hồi linh hoạt thay vì piston cứng. Ma sát gần bằng 0, hành trình rất ngắn (1–25 mm) và độ nhạy cao khiến chúng trở nên lý tưởng cho các van điều khiển quá trình, cách ly rung và định vị chính xác. Không phải là "xi lanh" theo nghĩa truyền thống mà thuộc phạm trù rộng hơn của thiết bị truyền động không khí.
Xi lanh khí Tính toán lực: Công thức bạn thực sự cần
Việc chọn một xi lanh truyền động không khí mà không xác minh lực đầu ra sẽ dẫn đến các bộ phận có kích thước nhỏ hơn hoặc quá lớn. Việc tính toán rất đơn giản một khi bạn hiểu được hình học.
Lực mở rộng (Toàn bộ lỗ khoan)
F_extend = (π / 4) × D² × P
Trong đó D = đường kính lỗ khoan (m), P = áp suất cung cấp (Pa). Ví dụ: lỗ khoan 63 mm ở 0,6 MPa → F = 0,7854 × (0,063)² × 600.000 = 1.868 N (≈ 190 kgf) .
Lực rút lại (Phía thanh)
F_retract = (π / 4) × (D² − d²) × P
Trong đó d = đường kính thanh (m). Đối với cùng một lỗ khoan 63 mm với thanh 20 mm: F = 0,7854 × (0,063² − 0,020²) × 600.000 = 1.680 N . Diện tích mặt thanh luôn nhỏ hơn nên lực rút luôn nhỏ hơn lực giãn.
Lực (tải) hiệu dụng với hệ số hiệu suất
Tổn thất ma sát và bôi trơn trong thế giới thực làm giảm lực lý thuyết khoảng 10–15%. Áp dụng hệ số tải 0,7–0,8 (một số tài liệu tham khảo sử dụng 0,5 cho chế độ làm việc gián đoạn với hướng nằm ngang, theo Sổ tay khí nén của Festo, ấn bản thứ 5).
F_hiệu quả = F_theo lý thuyết × η (η ≈ 0,7–0,8)
| Khoan Dia. (mm) | 0,4 MPa (N) | 0,6 MPa (N) | 0,8 MPa (N) | 1,0 MPa (N) |
|---|---|---|---|---|
| 20 | 126 | 188 | 251 | 314 |
| 32 | 322 | 483 | 644 | 804 |
| 50 | 785 | 1.178 | 1.571 | 1.963 |
| 63 | 1.245 | 1,868 | 2,491 | 3.117 |
| 80 | 2.011 | 3.016 | 4.021 | 5.027 |
| 100 | 3.142 | 4.712 | 6,283 | 7,854 |
| 125 | 4,909 | 7.363 | 9,817 | 12.272 |
| 160 | 8.042 | 12.063 | 16.085 | 20,106 |
Tính toán mức tiêu thụ không khí
Biết lượng khí nén mà một xi lanh tiêu thụ trong mỗi chu kỳ là rất quan trọng để định cỡ máy nén và thiết bị xử lý không khí của bạn.
Q (L/chu kỳ) = [(π/4) × D² × L × (P_gauge P_atm)] / P_atm
Trong đó L = hành trình (m), P_gauge = áp suất đo (Pa), P_atm = 101.325 Pa. Đối với lỗ khoan 63 mm, hành trình 200 mm, ở 0,6 MPa: Q ≈ 0,7854 × 0,063² × 0,2 × (600.000 101.325) / 101.325 = 2,7 L mỗi lần đột quỵ (được tham khảo từ Sách bài tập khí nén Festo, v5.0).
Cách chọn xi lanh truyền động khí phù hợp: 8 thông số quan trọng
Việc lựa chọn sai xi lanh khí dẫn đến hư hỏng vòng đệm sớm, lực đẩy không đủ hoặc tiêu thụ năng lượng quá mức. Hãy xem xét từng tham số bên dưới trước khi chỉ định một mô hình.
01
Lực lượng đầu ra cần thiết
Tính lực lý thuyết cần thiết (xem công thức ở trên), sau đó chia cho hệ số hiệu suất (0,7–0,8). Thêm giới hạn an toàn từ 25–50% cho tải trọng động. Giá trị kết quả xác định kích thước lỗ khoan tối thiểu ở áp suất vận hành của bạn.
02
Chiều dài hành trình
Đo khoảng cách di chuyển cần thiết một cách cẩn thận. Hành trình dài hơn yêu cầu phân tích độ vênh của thanh—sử dụng công thức cột Euler hoặc biểu đồ tải do nhà sản xuất cung cấp. Theo nguyên tắc chung, các hành trình vượt quá 10× đường kính thanh cần có một xi lanh dẫn hướng hoặc một ray dẫn hướng bên ngoài để ngăn thanh bị cong dưới tải trọng bên.
03
Phạm vi áp suất vận hành
Hầu hết các xi lanh khí tiêu chuẩn hoạt động trong khoảng 0,05 đến 1,0 MPa. Các xi lanh nhỏ gọn và thu nhỏ có thể có mức áp suất tối đa thấp hơn (0,7 MPa). Các biến thể áp suất cao có sẵn cho các ứng dụng 1,5–2,0 MPa nhưng yêu cầu các bộ phận van và phốt phù hợp.
04
Yêu cầu về tốc độ
Tốc độ xi lanh khí nén chủ yếu được điều khiển bởi bộ điều chỉnh lưu lượng (đồng hồ đo vào hoặc đồng hồ đo ra). Kiểm soát đồng hồ đo (điều tiết khí thải) là tiêu chuẩn cho chuyển động mượt mà trong hầu hết các ứng dụng. Tốc độ có thể đạt được điển hình: 50–1.500 mm/s tùy thuộc vào kích thước lỗ khoan, hành trình và tốc độ dòng chảy của van (giá trị Cv). Tốc độ chu kỳ rất cao (trên 2 chu kỳ/giây) yêu cầu van định hướng dòng chảy cao và đệm.
05
Cấu hình lắp đặt
ISO 15552 xác định kiểu lắp tiêu chuẩn. Các tùy chọn phổ biến: giá đỡ chân (MF2), giá đỡ mặt bích (FF, MF), giá đỡ trục (MT), khoan (CC) và trục mũi/đầu thanh (CA). Chọn dựa trên hướng tải, dung sai căn chỉnh và cấu trúc máy có sẵn.
06
Điều kiện môi trường
Các bình khí tiêu chuẩn sử dụng vòng đệm NBR (nitril) được định mức ở −20 °C– 80 °C. Đối với môi trường thực phẩm/đồ uống hoặc dược phẩm, hãy chỉ định các con dấu và thùng bằng thép không gỉ tuân thủ FDA. Đối với các quy trình ở nhiệt độ cao (lên đến 200 °C), hãy sử dụng vòng đệm FKM (Viton) và thân bằng nhôm hoặc không gỉ. Môi trường ăn mòn có thể yêu cầu mạ niken điện phân hoặc kết cấu hoàn toàn không gỉ 316.
07
Yêu cầu đệm
Đệm cuối hành trình làm giảm tốc độ của pít-tông trước khi nó tiếp xúc với nắp cuối, giảm tác động và tiếng ồn. Đệm kim có thể điều chỉnh là tiêu chuẩn trên hầu hết các xi lanh ISO từ lỗ khoan 32 mm trở lên. Đối với chu kỳ rất nhanh hoặc tải nặng, có thể cần thêm bộ giảm chấn thủy lực bên ngoài cùng với đệm tích hợp.
08
Phát hiện vị trí
Hầu hết các bình khí nén hiện đại đều có rãnh chữ T hoặc rãnh đuôi khớp cho cảm biến vị trí sậy từ hoặc trạng thái rắn (Hiệu ứng Hall). Cảm biến phát hiện nam châm piston xuyên qua thành thùng mà không cần tiếp xúc vật lý. Thời gian phản hồi: cảm biến trạng thái rắn phản hồi dưới 1 mili giây; sậy chuyển mạch trong 3–5 mili giây. Chọn trạng thái rắn cho môi trường tốc độ cao hoặc bụi bặm.
Ứng dụng xi lanh khí trong các ngành công nghiệp chính
Xi lanh truyền động không khí được triển khai trong hầu hết mọi lĩnh vực sản xuất tự động. Các ví dụ sau đây minh họa vị trí và cách thức chúng đóng góp giá trị thực tế cho quá trình.
Sản xuất ô tô
Kẹp thiết bị hàn, ép tấm cửa, kiểm tra ray ghế và định vị cụm động cơ. Một trạm hàn thân trắng điển hình sử dụng 60–120 bình khí cho mỗi trạm. Kích thước lỗ khoan 32–100 mm, hành trình 25–300 mm là phổ biến nhất. Tốc độ chu kỳ đạt 15–20 mỗi phút ở dây chuyền dập khối lượng lớn (nguồn: Cẩm nang khí nén Bosch Rexroth).
Bao bì thực phẩm và đồ uống
Kích hoạt vòi chiết rót, nhấn nắp, dán nhãn, cổng loại bỏ sản phẩm và bộ chuyển hướng băng tải. Cần có bình khí bằng thép không gỉ hoặc nhôm anod hóa có vòng đệm tuân thủ FDA cho khu vực rửa sạch. Dòng sản phẩm không gỉ SIDA của Parker và dòng sản phẩm sạch CG5 của SMC là những lựa chọn phổ biến. Tốc độ vận hành trong bao bì thường yêu cầu 100–500 mm/s với độ lặp lại cao.
Chất bán dẫn và Điện tử
Xử lý wafer, định vị đầu dò, chèn thành phần và thiết bị kiểm tra PCB. Ở đây sử dụng các bình khí thu nhỏ (đường kính 6–16 mm) với vật liệu tương thích với phòng sạch (chất bôi trơn không chứa kẽm, vòng đệm đặc biệt, lượng phát thải hạt thấp). Dòng sản phẩm nhỏ gọn CJP, CJ2 và ADVU của Festo của SMC thống trị phân khúc này.
Dược phẩm / Thiết bị y tế
Ép viên, đóng gói theo vỉ, làm đầy ống tiêm và lắp ráp vô trùng. Các ứng dụng phòng sạch ISO Cấp 5 yêu cầu xi lanh có lớp phủ tiêu tán tĩnh điện, vòng đệm được bôi trơn bằng PTFE và chứng chỉ vật liệu có thể truy nguyên. Yêu cầu về vòng đời thường vượt quá 50 triệu chu kỳ.
Hậu cần và kho bãi
Cánh tay chuyển hướng trên máy phân loại băng tải, bộ truyền động cổng trong hệ thống lưu trữ tự động và điểm dừng bưu kiện. Xi lanh có lỗ khoan lớn (100–200 mm) với hành trình dài (300–600 mm) xử lý tải trọng nặng. Xi lanh không cần trục đặc biệt thiết thực cho các thanh trượt chuyển ngang trong các hệ thống phân loại nhỏ gọn.
Công nghiệp dầu khí và chế biến
Thiết bị truyền động không khí quay một phần tư để điều khiển van bi đường ống; xi lanh khí tuyến tính cho bộ truyền động tắt khẩn cấp (ESD). Cấu trúc không gỉ với van điện từ được xếp hạng ATEX/IECEx. Các biến thể hồi xuân không an toàn đảm bảo đóng van khi mất không khí—rất quan trọng đối với an toàn quy trình.
Xi lanh khí, thiết bị truyền động thủy lực và điện: Chọn loại nào?
Việc lựa chọn trong số các bộ truyền động khí nén, thủy lực và điện phụ thuộc vào yêu cầu về lực, nhu cầu về độ chính xác, chi phí năng lượng và môi trường lắp đặt. Bảng dưới đây tóm tắt những khác biệt chính từ góc độ kỹ thuật.
| tham số | Xi lanh khí (Pneumatic) | Xi lanh thủy lực | Thiết bị truyền động điện |
|---|---|---|---|
| Phạm vi lực điển hình | 10N – 100 kN | 500N – 10MN | 1N – 50kN |
| Độ chính xác vị trí | Chỉ điểm dừng cuối (± 0,05–0,5 mm với cảm biến) | Trung bình (servo-thủy lực: ± 0,01 mm) | Cao (± 0,001–0,01 mm) |
| Tốc độ | Rất nhanh (điển hình lên tới 3 m/s) | Trung bình (0,01–0,5 m/s) | Nhanh chóng (dành riêng cho ứng dụng) |
| Hiệu quả năng lượng | Thấp (hiệu suất hệ thống 15–30%) | Trung bình (40–60%) | Cao (70–90%) |
| Chi phí ban đầu | Thấp | Cao (bơm, bình chứa, van) | Trung bình-Cao |
| Độ phức tạp bảo trì | Thấp (FRL unit service) | Cao (chất lỏng, vòng đệm, rò rỉ) | Thấp–Medium |
| Sự phù hợp của phòng sạch | Có (với con dấu đặc biệt) | Không (nguy cơ ô nhiễm dầu) | Có |
| Môi trường bùng nổ | Có (intrinsically safe) | Có (with care) | Yêu cầu động cơ được xếp hạng ATEX |
Điểm mấu chốt: Chọn bình khí khi bạn cần chuyển động nhanh, lặp lại, điểm-điểm với lực vừa phải trong một nhà máy đã có cơ sở hạ tầng khí nén. Chọn điện khi định vị chính xác là rất quan trọng. Chỉ chọn thủy lực khi lực vượt quá những gì khí nén có thể đạt được trong kích thước lỗ khoan thực tế.
Xử lý không khí: Tại sao các đơn vị FRL không phải là tùy chọn cho xi lanh khí
Khí nén từ máy nén công nghiệp điển hình có chứa hơi ẩm, sol khí dầu, cặn đường ống và các hạt. Cung cấp không khí chưa được lọc trực tiếp vào xi lanh truyền động không khí là nguyên nhân phổ biến nhất gây ra hỏng hóc sớm và ăn mòn lỗ khoan. Một bộ phận FRL (Bộ lọc-Bộ điều chỉnh-Bôi trơn) được đặt ở thượng nguồn của mỗi mạch xi lanh là không thể thương lượng được.
Lọc
Loại bỏ các hạt và nước ngưng tụ từ dòng khí nén. Bộ lọc tiêu chuẩn sử dụng xếp hạng phần tử 5–40 micron. Đối với các xi lanh nhạy cảm (lỗ khoan nhỏ, vòng đệm mềm), nên sử dụng bộ lọc kết hợp 5 micron. Thay đổi các bộ phận khi chênh lệch áp suất vượt quá 0,05 MPa hoặc theo lịch trình của nhà sản xuất (thường là 6 tháng một lần).
Độ ẩm trong không khí ở 0,6 MPa và 20°C: lên tới 22 g/m³ . Khi không khí này nở ra ở xi lanh, nó có thể đọng nước trên thành lỗ khoan, gây ra rỉ sét và phồng rộp NBR trong vòng vài tuần hoạt động mà không có bộ lọc.
Bộ điều chỉnh
Đặt và duy trì áp suất làm việc ở hạ lưu bất kể biến động áp suất cung cấp. Sử dụng bộ điều chỉnh độ chính xác (độ chính xác ± 0,01 MPa) cho các ứng dụng quan trọng về lực. Bộ điều chỉnh đa năng duy trì ± 0,05 MPa. Không bao giờ đặt áp suất vận hành cao hơn áp suất định mức tối đa của xi lanh — hầu hết các xi lanh khí bằng nhôm tiêu chuẩn đều được định mức là 1,0 MPa; một số loại nhỏ gọn tới 0,7 MPa.
Dầu bôi trơn (Tùy chọn)
Đưa một lớp sương dầu mịn vào luồng không khí để bôi trơn vòng đệm và lỗ khoan xi lanh. Tuy nhiên, hầu hết các bình khí hiện đại của các nhà sản xuất lớn (SMC, Festo, Parker) đều sử dụng phớt làm kín có tuổi thọ cao, được bôi trơn trước và được đánh giá là có thể hoạt động mà không cần bôi trơn. Việc thêm chất bôi trơn vào các xi lanh như vậy có thể chấp nhận được nhưng không bắt buộc—và loại bỏ tùy chọn chạy không cần chất bôi trơn. Nếu sử dụng chất bôi trơn, dầu tuabin ISO VG 32 hoặc tương đương là tiêu chuẩn. Không bao giờ sử dụng chất bôi trơn dạng mỡ trong máy bôi trơn phun sương.
Tiêu chuẩn chất lượng không khí được khuyến nghị cho bình khí
ISO 8573-1:2010 xác định các loại chất lượng khí nén. Đối với xi lanh khí nén tiêu chuẩn, ISO 8573-1 Lớp 5.4.5 nói chung là đủ: kích thước hạt lên tới 40 µm, điểm sương có áp suất dưới 7°C, hàm lượng dầu dưới 25 mg/m³. Đối với xi lanh dùng cho phòng sạch và thực phẩm, mục tiêu Loại 1.2.1.
Bảo trì xi lanh khí: Lịch trình, điểm kiểm tra và khắc phục sự cố
Một xi lanh truyền động không khí được bảo trì đúng cách có thể đạt được 50–100 triệu chu kỳ trước khi đại tu lớn. Trụ bỏ sót hỏng dưới 5 triệu. Sự khác biệt nằm ở việc bảo trì hệ thống và phát hiện lỗi sớm.
Lịch bảo trì định kỳ
| Khoảng thời gian | Nhiệm vụ | Tiêu chí chấp nhận |
|---|---|---|
| hàng ngày | Kiểm tra trực quan xem có rò rỉ không khí, màng dầu bịt kín và nước ngưng tụ trên bộ lọc | Không có rò rỉ nhìn thấy được; màng dầu mỏng trên thanh truyền (nếu được bôi trơn); cống không đầy |
| hàng tuần | Kiểm tra mức dầu bôi trơn FRL; kiểm tra thanh xem có vết trầy xước và ăn mòn không | Mức dầu trên mức tối thiểu; Bề mặt thanh nhẵn, không rỗ |
| hàng tháng | Kiểm tra mô-men xoắn của dây buộc lắp; xác minh việc điều chỉnh đệm; làm sạch thanh gạt nước bên ngoài | Chốt ở mô-men xoắn quy định; không có tiếng ồn tiếp xúc kim loại cuối hành trình |
| 6 tháng | Thay thế phần tử lọc; đo độ lệch của thanh bằng đồng hồ quay số; kiểm tra chức năng cảm biến | Lọc element differential pressure under 0.05 MPa; runout under 0.1 mm/100 mm |
| Mộtnual / 10M cycles | Thay thế bộ con dấu đầy đủ; kiểm tra lỗ khoan; bôi trơn lại vòng đệm piston và thanh truyền | Bề mặt hoàn thiện lỗ khoan Ra ≤ 0,8 µm; không ghi điểm; tất cả các con dấu được thay thế bằng bộ OEM |
Các lỗi và nguyên nhân thường gặp
- Rò rỉ không khí ở vòng đệm thanh: Môi thanh bịt hoặc bị mòn. Kiểm tra bề mặt thanh xem có vết trầy xước không—ngay cả rãnh 50 micron cũng gây rò rỉ mãn tính. Thay thế con dấu và hoàn thiện hoặc thay thế thanh.
- Gia hạn chậm hoặc thất thường: Kiểm soát dòng chảy bị chặn, phốt piston bị bẩn hoặc áp suất cung cấp không đủ. Ngắt kết nối khỏi tải và kiểm tra tốc độ chạy tự do—nếu bình thường thì vấn đề liên quan đến tải hoặc liên kết cơ học.
- Xi lanh sẽ không rút lại: Van điều khiển hướng bị lỗi (không chuyển sang cổng rút), áp suất ngược do tải vượt quá lực rút hoặc piston bị kẹt. Kiểm tra van bằng điện trước.
- Tiếng ồn tác động cuối hành trình quá mức: Kim đệm bị vặn quá xa (mở quá mức). Điều chỉnh kim từng bước nhỏ cho đến khi tiếng ồn va chạm dừng lại. Đệm được điều chỉnh quá mức sẽ giữ không khí và gây mất lực ở gần cuối hành trình.
- Rò rỉ bên trong (pít-tông đi qua không khí): Phốt piston bị mòn. Phát hiện bằng cách ngắt kết nối một cổng với khí quyển—nếu không khí thổi qua cổng kia được điều áp, thì phốt piston đang đi vòng. Yêu cầu tháo gỡ và thay thế con dấu.
- Ăn mòn thanh: Độ ẩm trong nguồn cung cấp không khí kết hợp với không có chất bôi trơn. Nâng cấp lên bộ lọc kết hợp và kiểm tra điểm sương. Ngắn hạn: bôi một lớp mỏng dầu VG32 thủ công lên thanh hàng tuần cho đến khi vấn đề về chất lượng không khí được giải quyết.
Các tiêu chuẩn quốc tế chính cho xi lanh truyền động không khí
Tiêu chuẩn hóa xi lanh khí nén đảm bảo khả năng thay thế lẫn nhau giữa các nhà sản xuất, đơn giản hóa việc quản lý phụ tùng thay thế và xác định ngưỡng chất lượng tối thiểu. Các tiêu chuẩn dưới đây được tham khảo nhiều nhất trong lĩnh vực mua sắm và kỹ thuật toàn cầu.
ISO 6431
Tiêu chuẩn toàn cầu thống trị cho xi lanh khí nén thân tròn. Xác định kích thước lỗ khoan (8–320 mm), khoảng tăng hành trình, kích thước giao diện (cổng, lỗ lắp, ren đầu thanh) và áp suất thử. Hầu hết các xi lanh có thương hiệu từ Festo, SMC, Parker, Bimba và Aventics đều tuân theo tiêu chuẩn này — cho phép khả năng thay thế lẫn nhau giữa các thương hiệu thực sự.
ISO 15552
Mở rộng tiêu chuẩn ISO 6431 cho các xi lanh có thân định hình (kiểu thanh giằng), cung cấp các phụ kiện lắp đặt có thể hoán đổi cho nhau trên tất cả các nhà sản xuất tuân thủ. Kích thước lỗ khoan 32–320 mm. Tiêu chuẩn được sử dụng rộng rãi nhất cho các xi lanh tự động hóa công nghiệp nói chung trên toàn cầu.
ISO 21287
Bao gồm các xi lanh nhỏ gọn có kích thước lỗ khoan 8–100 mm và chiều dài tổng thể giảm. Giải quyết nhu cầu ngày càng tăng về bộ truyền động tiết kiệm không gian trong thiết kế máy hiện đại mà không làm mất đi khả năng thay thế lẫn nhau.
ISO 4414
Quy tắc thực hành an toàn cho hệ thống khí nén, bao gồm các yêu cầu về thiết kế, lắp đặt và bảo trì cho tất cả các thiết bị khí nén bao gồm cả xi lanh khí. Yêu cầu giảm áp lực, đánh dấu áp suất làm việc an toàn và khả năng tiếp cận bảo trì.
NFPA T3.6.7 (Bắc Mỹ)
Tiêu chuẩn tương đương của Mỹ bao gồm kích thước xi lanh khí nén. Xi lanh NFPA có giao diện lắp và chuyển cổng hơi khác so với xi lanh ISO—điều quan trọng là phải xác minh khi thay thế các bộ phận trong máy móc do Bắc Mỹ sản xuất.
Giảm chi phí khí nén: Hiệu quả năng lượng cho hệ thống xi lanh khí
Khí nén là một trong những dạng năng lượng đắt tiền nhất trong sản xuất—Bộ Năng lượng Hoa Kỳ ước tính rằng hệ thống khí nén chiếm 24% điện chạy bằng động cơ công nghiệp ở Hoa Kỳ, và riêng sự rò rỉ đã lãng phí 20–30% sản lượng máy nén trong một nhà máy thông thường. Tối ưu hóa mạch xi lanh khí của bạn là một bài tập mang lại lợi nhuận cao.
Chiến lược giảm năng lượng thực tế
- Kích thước lỗ khoan phù hợp: Xi lanh quá khổ lãng phí không khí trên mỗi chu kỳ. Một xi lanh có lỗ khoan 100 mm sử dụng lượng không khí gấp 4 lần so với lỗ khoan 50 mm trong cùng một hành trình. Tính toán lại yêu cầu về lực với hệ số hiệu suất thực tế trước khi xác định lỗ khoan lớn.
- Sử dụng giảm áp suất khi rút lại hành trình: Nếu tải rút lại thấp hơn tải mở rộng, hãy cung cấp cho phía thanh ở áp suất giảm bằng bộ điều chỉnh thứ cấp. Chỉ riêng điều này có thể giảm mức tiêu thụ không khí trên mỗi chu kỳ từ 15–25% trong nhiều ứng dụng tác động kép.
- Giảm thiểu thể tích chết (chiều dài ống): Mỗi mét ống 8 mm giữa van và xi lanh sẽ tăng thêm 50 cm³ thể tích chết trong mỗi chu kỳ. Xác định vị trí các van điều khiển hướng càng gần các cổng xi lanh càng tốt—lý tưởng là cách dưới 300 mm.
- Kiểm tra và sửa chữa rò rỉ một cách có hệ thống: Một ultrasonic leak detector (e.g., Fluke ii900) can locate leaks as small as 0.1 mm diameter at 0.6 MPa. A 1 mm leak at 0.7 MPa wastes approximately 1.4 m³/h of compressed air—at USD 0.02/m³, that is USD 245/year per leak point.
- Xem xét các mạch tiết kiệm không khí: Một số hệ thống ống góp van cho phép khí thải từ hành trình rút lại được tái chế một phần để cung cấp cho hành trình mở rộng, giảm tổng mức tiêu thụ không khí tới 30% trong các ứng dụng chu trình cao (nguồn: Festo Energy Efficiency in Pneumatic Systems, sách trắng 2022).
Hướng dẫn mua xi lanh truyền động không khí: Những điều cần xác minh trước khi đặt hàng
Các quyết định mua sắm xi lanh khí nén thường bị chi phối bởi giá cả mà không kiểm tra tổng chi phí vòng đời. Danh sách kiểm tra sau đây bao gồm các chi tiết kỹ thuật quan trọng giúp phân biệt thông số kỹ thuật hiệu quả về mặt chi phí khỏi vấn đề đau đầu về bảo trì trong tương lai.
Xác nhận kích thước lỗ khoan và hành trình
Xác minh rằng lỗ khoan và hành trình phù hợp với yêu cầu về lực và hành trình của bạn sau khi áp dụng các hệ số hiệu quả và an toàn. Xác nhận hành trình tối đa có sẵn cho lỗ khoan cụ thể—các hành trình dài hơn có thể yêu cầu thứ tự đặc biệt hoặc một biến thể có hướng dẫn.
Chỉ định vật liệu con dấu
Con dấu NBR mặc định bao gồm hầu hết các ứng dụng. Đối với nhiệt độ trên 80°C, chỉ định FKM; đối với tiếp xúc với thực phẩm, chỉ định EPDM hoặc PTFE; đối với thời tiết cực lạnh (dưới −20°C), hãy chỉ định polyurethane hoặc silicone. Vật liệu bịt kín thường có thể được cấu hình tại thời điểm đặt hàng mà không bị phạt về thời gian thực hiện từ các nhà sản xuất lớn.
Xác minh kích thước cổng và loại luồng
Trụ ISO 6431 sử dụng các cổng hệ mét (M5, G1/8, G1/4, G3/8, G1/2). Xi lanh NFPA sử dụng cổng NPT. Nếu cơ sở của bạn sử dụng hệ thống ống dẫn nước NPT hiện có, việc chỉ định sai loại ren có nghĩa là mọi phụ kiện đều cần một bộ chuyển đổi không khớp—một chi phí ẩn sẽ tăng lên nhanh chóng trên 50 xi lanh.
Kiểm tra tính tương thích của cảm biến
Nếu bạn cần cảm biến vị trí, hãy xác nhận thùng xi lanh có khe gắn công tắc tương thích (khe T, khe C hoặc kẹp băng) và cảm biến bạn đã chọn (NPN/PNP, 2 dây/3 dây, DC/AC) phù hợp với mô-đun đầu vào PLC. Nhiều sự chậm trễ tích hợp xuất phát từ sự không tương thích của khe cảm biến-xi lanh được phát hiện khi cài đặt.
Xác nhận loại đệm
Đệm có thể điều chỉnh là tiêu chuẩn từ lỗ khoan 32 mm trở lên trên hầu hết các xi lanh ISO. Xi lanh không đệm (NC) có sẵn cho các ứng dụng hành trình ngắn rất nhanh trong đó bộ giảm xóc bên ngoài xử lý việc giảm tốc cuối hành trình. Chỉ chỉ định NC nếu bạn đã tính đến sự giảm tốc ở cấp độ hệ thống.
Xem xét chi phí vòng đời, không phải đơn giá
Một xi lanh khí không có tên tuổi ở mức 40% giá của loại tương đương SMC hoặc Festo có thể có tuổi thọ con dấu là 2–5 triệu chu kỳ so với 20–50 triệu đối với loại thay thế có thương hiệu. Trong ứng dụng 10 chu kỳ/phút, tức là thay thế 3–4 tháng một lần so với 3–5 năm một lần. Hãy tính đến chi phí thời gian ngừng hoạt động, nhân công và tồn kho phụ tùng thay thế trước khi quyết định chỉ về giá.
Câu hỏi thường gặp về xi lanh truyền động không khí
Sự khác biệt giữa xi lanh khí và xi lanh khí nén là gì?
Không có sự khác biệt về chức năng. "Xi lanh khí nén", "xi lanh khí nén" và "xi lanh truyền động không khí" đều đề cập đến cùng một thiết bị—một thiết bị truyền động cơ học được điều khiển bằng khí nén. "Xi lanh khí nén" là thuật ngữ kỹ thuật chính thức hơn; "xi lanh khí" được sử dụng rộng rãi trong bối cảnh mua sắm và bảo trì công nghiệp. Cả hai thuật ngữ này đều xuất hiện thay thế cho nhau trong danh mục nhà sản xuất của SMC, Festo, Parker và các danh mục khác.
Một xi lanh khí kéo dài bao lâu?
Tuổi thọ của vòng bịt—bộ phận hao mòn chính—dao động từ 5 triệu chu kỳ (xi-lanh loại cơ bản có chất lượng không khí kém) đến 100 triệu chu kỳ (xi-lanh cao cấp với không khí sạch, khô và bôi trơn thích hợp). Thùng và thanh được thiết kế phù hợp với tuổi thọ của máy, miễn là chúng không bị trầy xước hoặc bị ăn mòn. Trong thực tế, xi lanh khí công nghiệp trong một hệ thống được bảo trì tốt sẽ chạy từ 3–7 năm trước khi thay thế phốt ở tốc độ chu trình tự động hóa điển hình là 10–30 chu kỳ/phút. Nguồn: Danh mục kỹ thuật khí nén Festo, 2023.
Tôi nên chạy xi lanh khí ở áp suất nào?
Hầu hết các xi lanh khí tiêu chuẩn được định mức ở mức 1,0 MPa (145 PSI). Tuy nhiên, chạy ở mức đánh giá tối đa là không tối ưu. Cách tiếp cận tiết kiệm năng lượng nhất là đặt áp suất ở mức thấp nhất để cung cấp lực cần thiết với biên độ an toàn 25%—thường là 0,4–0,6 MPa cho hầu hết các ứng dụng. Áp suất cao hơn làm tăng chi phí năng lượng, tăng tốc độ mài mòn của phốt và tăng mức độ tiếng ồn của ống xả mà không cải thiện tốc độ (tốc độ được kiểm soát bởi tốc độ dòng chảy chứ không phải áp suất).
Tôi có thể sử dụng xi lanh khí mà không cần bôi trơn không?
Có, đối với hầu hết các xi lanh hiện đại. Các nhà sản xuất lớn (SMC, Festo, Parker) bôi trơn trước xi lanh của họ bằng mỡ có tuổi thọ cao và thiết kế để chúng vận hành mà không cần chất bôi trơn xuôi dòng để đạt được tuổi thọ định mức, miễn là chất lượng không khí đáp ứng ISO 8573-1 Loại 5 hoặc cao hơn. Nếu chất bôi trơn được lắp đặt sau khi xi lanh không được bôi trơn đã chạy vào thì không được tháo nó ra—sương dầu sẽ rửa trôi lớp mỡ bôi trơn do nhà máy bôi và xi lanh trở nên phụ thuộc vào việc bôi trơn liên tục để tránh bị mòn sớm.
Nguyên nhân khiến thanh xi lanh khí giãn ra chậm?
Các nguyên nhân phổ biến nhất là: (1) van điều khiển lưu lượng trên cổng xả (đồng hồ đo) đóng quá xa — mở dần dần; (2) áp suất cung cấp dưới mức tối thiểu cần thiết cho tải—kiểm tra áp suất tại cổng xi lanh, không chỉ ở FRL; (3) vòng đệm piston bị mòn và không khí đi qua bên trong - thử bằng cách tăng áp khi ngắt tải; (4) ống cung cấp bị gấp khúc hoặc có kích thước nhỏ đang hạn chế dòng chảy—ống 6 mm giới hạn dòng chảy ở mức khoảng 50 L/phút không khí tự do ở tốc độ 0,6 MPa, không đủ cho các xi lanh có lỗ khoan lớn ở tốc độ cao.
Xi lanh khí tác động kép và xi lanh tác động đơn là gì?
Xi lanh khí tác động kép sử dụng khí nén để dẫn động piston theo cả hai hướng kéo dài và rút lại, tạo ra lực được kiểm soát hoàn toàn theo cả hai hướng với hai cổng dẫn khí. Xy lanh tác động đơn chỉ sử dụng không khí theo một hướng (thường mở rộng) và dựa vào lò xo hồi vị hoặc trọng lực để theo hướng ngược lại. Xi lanh tác động đơn đơn giản hơn khi lắp thẳng đứng (một cổng) nhưng mất một số hành trình vào không gian lò xo và không cung cấp lực rút lại được kiểm soát. Xi lanh tác động kép là lựa chọn tiêu chuẩn cho hầu hết các ứng dụng tự động hóa.
Làm cách nào để ngăn xi lanh khí của tôi quay?
Xi lanh thân tròn tiêu chuẩn không có tính năng chống xoay trên thanh. Nếu vấn đề xoay thanh dẫn hướng thì các giải pháp là: (1) sử dụng ray dẫn hướng bên ngoài hoặc cụm thanh dẫn hướng; (2) chỉ định loại xi lanh dẫn hướng (loại thanh đôi hoặc thân định hình có dẫn hướng tích hợp); (3) thêm phụ kiện chống xoay (thường là chìa khóa dẹt hoặc vòng đệm chống xoay khớp với ren của xi lanh). Dòng CQ2 và Festo của SMC cung cấp các phiên bản chống xoay tùy chọn mà không cần nâng cấp xi lanh dẫn hướng đầy đủ.
Có thể kiểm soát vị trí dừng của xi lanh khí giữa hành trình không?
Xi lanh khí nén tiêu chuẩn là thiết bị điểm-điểm—chúng chỉ dừng đáng tin cậy ở các điểm dừng cuối. Có thể dừng giữa hành trình bằng xi lanh khí nén với van định hướng 3 vị trí đóng trung tâm hoặc xả trung tâm, nhưng vị trí không thể lặp lại do khả năng nén không khí. Để định vị giữa hành trình có thể lặp lại, tiêu chuẩn công nghiệp là sử dụng (a) bộ truyền động tuyến tính điện, (b) hệ thống khí nén servo có van tỷ lệ và phản hồi vị trí tuyến tính (chính xác đến ± 0,1 mm) hoặc (c) ống dừng ở vị trí cố định trong xi lanh để xác định vị trí dừng thứ hai.
Hành trình tối đa có sẵn cho một xi lanh khí tiêu chuẩn là gì?
Các bình khí nén theo danh mục tiêu chuẩn thường có sẵn với hành trình lên tới 1.000–2.000 mm từ các nhà sản xuất lớn. Ngoài ra, xi lanh không cần trục còn mở rộng phạm vi hành trình thực tế lên 5.000–6.000 mm (và ở các phiên bản tùy chỉnh còn hơn thế nữa). Đối với các hành trình rất dài với các trụ thanh thông thường, việc phân tích độ uốn của thanh (công thức Euler) là bắt buộc - một thanh mỏng dài dưới tác dụng của tải trọng nén sẽ bị oằn trước khi đạt đến lực định mức của trụ và tải an toàn giảm nhanh chóng theo chiều dài hành trình.
Làm cách nào để chọn giữa xi lanh khí thân tròn và thân định hình (thanh giằng)?
Xi lanh thân tròn (ISO 6431) nhỏ gọn, nhẹ và có bề mặt bên ngoài đơn giản—lý tưởng cho việc lắp đặt trong không gian hạn chế và các ứng dụng chung nơi hạn chế về phụ kiện lắp cảm biến. Xi lanh thân định hình (ISO 15552 / thanh giằng) có cấu hình khe chữ T ở cả bốn phía để dễ dàng lắp phụ kiện (cảm biến, giá đỡ, van dừng), đầy đủ các giá đỡ lắp theo tiêu chuẩn ISO và nói chung là dễ bảo trì hơn. Đối với hầu hết tự động hóa công nghiệp nói chung có kích thước lỗ khoan từ 32 mm trở lên, xi lanh thân định hình là lựa chọn mặc định thực tế do hệ sinh thái phụ kiện của nó.
