Xi lanh không khớp nối cơ khí dòng MY1B (Loại cơ bản) Nhà cung cấp

Trang chủ / Sản phẩm / Xi lanh khí / Xi lanh không cần trục / Xi lanh không khớp nối cơ khí dòng MY1B (Loại cơ bản)

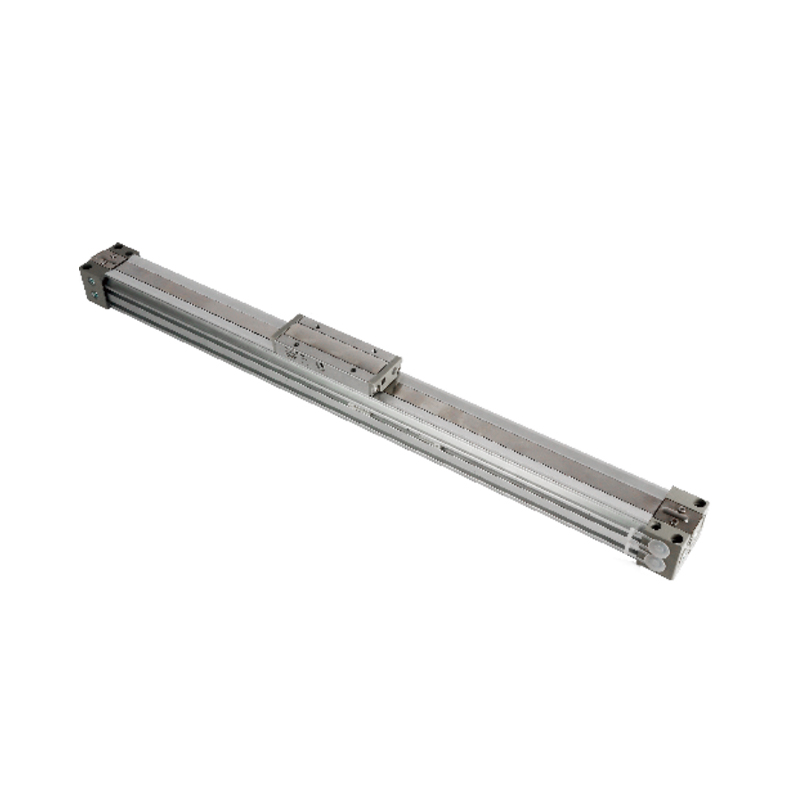

Xi lanh không khớp nối cơ khí dòng MY1B (Loại cơ bản)
  • Xi lanh không khớp nối cơ khí dòng MY1B (Loại cơ bản)
Xi lanh không cần trục

Xi lanh không khớp nối cơ khí dòng MY1B (Loại cơ bản)

Xi lanh không khớp nối cơ khí dòng MY1B đại diện cho thiết kế cơ bản của xi lanh không khớp nối cơ khí. Cốt lõi của nó nằm ở việc truyền năng lượng thông qua phương pháp khớp nối cơ học bên trong độc đáo. Vừa đảm bảo hành trình piston hiệu quả, vừa loại bỏ hoàn toàn cấu trúc cần piston kéo dài ra ngoài thân xi lanh truyền thống, mang đến giải pháp cơ bản cho các ứng dụng tự động hóa nhỏ gọn.

Các tính năng cốt lõi:
• Thông số kỹ thuật có khả năng thích ứng rộng: Nó cung cấp nhiều thông số kỹ thuật về đường kính xi lanh từ Ø10 đến Ø100, đáp ứng nhiều tình huống về tải và nhu cầu đầu ra.

• Khả năng tương thích của hướng dẫn đường sắt linh hoạt: Thiết kế này có thể tương thích với nhiều hệ thống dẫn hướng đường ray (đường ray dẫn hướng) tiêu chuẩn của bên thứ ba đáp ứng các yêu cầu, nâng cao khả năng thích ứng tích hợp của nó trong các cơ chế chuyển động phức tạp.

• Thiết kế kết cấu đơn giản: Hình dạng cấu trúc loại bỏ thanh dẫn hướng ray độc lập bên ngoài giúp giảm thiểu một cách hiệu quả độ phức tạp của các bộ phận tổng thể và các liên kết lắp đặt, phản ánh tính đơn giản của thiết kế.

• Tối ưu hóa việc sử dụng không gian tối đa: Khái niệm thiết kế cốt lõi tập trung vào việc tiết kiệm không gian. Bằng cách loại bỏ thanh piston và tinh giản cấu trúc dẫn hướng, không gian chiếm dụng của xi lanh theo hướng chuyển động giảm đáng kể, điều này đặc biệt phù hợp với bố trí tự động hóa với không gian lắp đặt hạn chế.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh không trục nối cơ khí dòng MY1H (Loại dẫn hướng tuyến tính)
SAU：Xi lanh không trục ghép nối từ tính dòng CY3B/CY3R Loại cơ bản/Loại gắn trực tiếp
  • Thông số kỹ thuật
    Đường kính xi lanh (mm) 10 16 20 25 32 40 50 63 80 100
    Chất lỏng được sử dụng không khí
    Chế độ hoạt động Tác động kép
    Phạm vi áp suất hoạt động 0,2 ~ 0,8MPa 0,15 ~ 0,8MPa 0,1 ～ 0,8MPa
    Áp suất thử áp suất 1,2MPa
    Nhiệt độ môi trường và nhiệt độ chất lỏng 5 ~ 60oC
    Đang đệm Đệm không khí cushion
    Bôi trơn Không có dầu
    Dung sai chiều dài hành trình Dưới 1000 1,8
    1001~3000 2,8     		Dưới 2700 1,8, 2701 đến 5000 2,8
    Đường kính ống Các lỗ mở phía trước và bên M5×0,8 8/1 1/4 8/3 1/2
    Mở đáy - Ø4 Ø6 Ø8 Ø10 Ø18

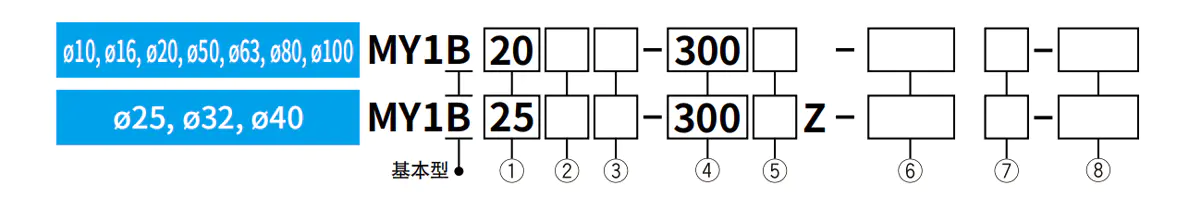

  • ① Đường kính xi lanh 10 10cm ② Các loại ren xuyên lỗ ⑥ Công tắc từ
    16 16cm Đánh dấu Các loại Đường kính xi lanh Chưa được đánh dấu Ø10 Công tắc không từ tính (công tắc từ tính tích hợp có vòng từ)
    20 20 cm Chưa được đánh dấu Chủ đề M Ø10, Ø16, Ø20
    25 25cm Rc 025、Ø32、Ø40,
    Ø50, Ø63, Ø80,
    Ø100
    32 32cm TN NPT Công tắc không từ tính (tích hợp công tắc từ không tiếp xúc có vòng từ)
    (Thông số kỹ thuật tùy chỉnh: -X1810)
    40 40cm TF G
    50 50cm ③Cấu hình đường ống
    63 63cm Chưa được đánh dấu Loại tiêu chuẩn Ø16~Ø100 Công tắc không từ tính (vòng từ tính tích hợp)
    80 80cm G Loại đường ống tập trung ⑦ Số lượng công tắc từ
    100 100cm Lưu ý: Chỉ có G cho Ø10. Chưa được đánh dấu 2
    ④ Hành trình xi lanh (mm) S 1
    Đường kính xi lanh Hành trình tiêu chuẩn* Cú đánh dài Chiều dài hành trình tối đa
    n n
    10、16 100,200,300,400,500,600,700,800,900,1000,1200,1400,1600,1800,2000
    ※Có thể sản xuất với bước tăng 1 mm.     		Hành trình vượt quá hành trình tiêu chuẩn từ 2001 đến 3000 mm (khoảng tăng 1 mm) 3000
    ⑧Tùy chỉnh thông số kỹ thuật chung
    Chỉ số Thông số kỹ thuật, nội dung
    20,25,32
    40、50、63
    80、100     		Hành trình vượt quá hành trình tiêu chuẩn từ 2001 đến 5000 mm (khoảng tăng 1 mm) 5000 -XB22 Được trang bị giảm xóc thủy lực loại mềm RJ
    -XC67 Thông số kỹ thuật lót cao su NBR của dải niêm phong chống bụi
    -X168 Thông số kỹ thuật ống lót ren
    Ví dụ cấu hình
    *Có thể định cấu hình hành trình dài giống như hành trình tiêu chuẩn    MY1B20-3000L-M9BW
    ※Xin lưu ý rằng khi hành trình nhỏ hơn 49 mm, khả năng đệm không khí sẽ giảm và không thể lắp đặt nhiều công tắc từ.     		-X1810 Ø10 Thông số kỹ thuật vòng từ công tắc từ không tiếp xúc

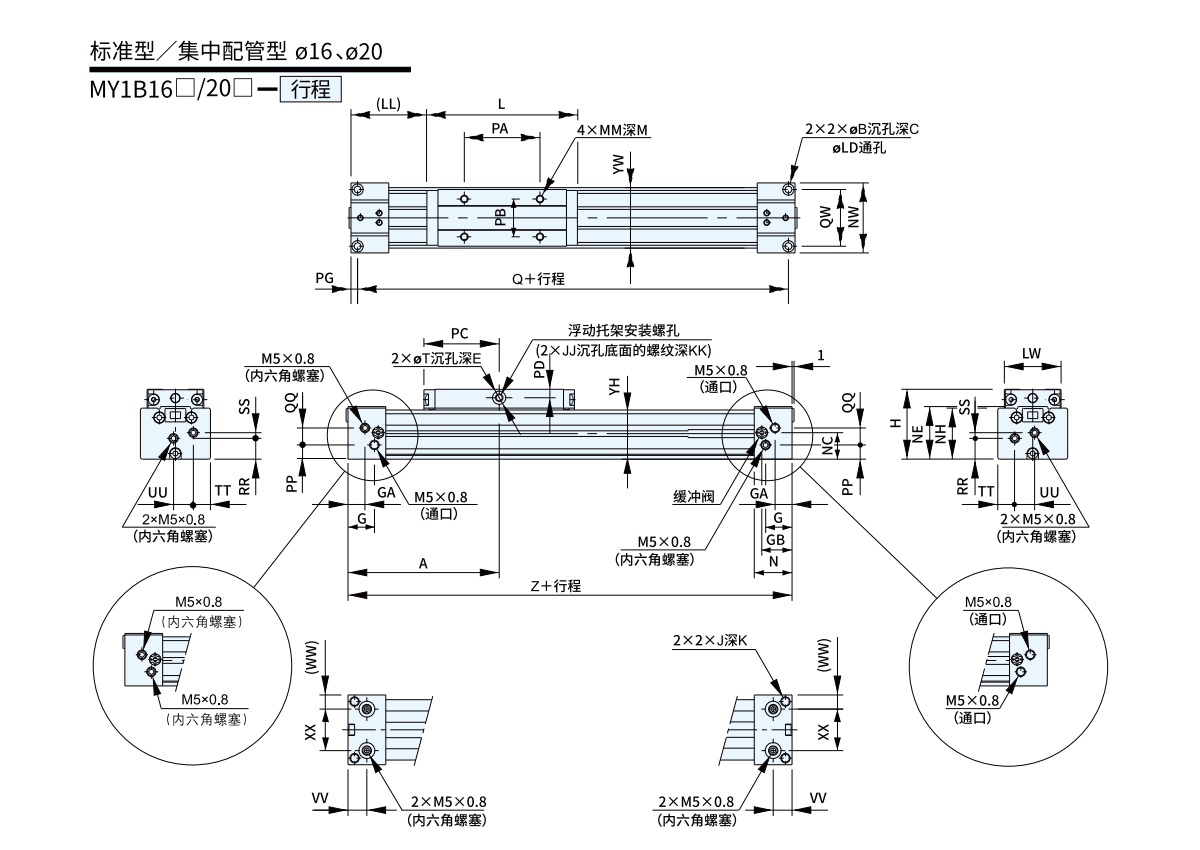

  • người mẫu A B C E G GA GB H J JJ K KK L LD LL LW M MM N NC ĐB
    MY1B16 80 6 3.5 2 14 9 16 37 M5×0,8 M4×0,7 10 6.5 80 3.5 40 30 6 M4×0,7 20 14 27.
    MY1B20 100 7.5 4.5 2 12.5 12.5 20.5 46 M6×1 M4×0,7 12 10 100 4.5 50 37 8 M5×0,8 25 17.5 34

    người mẫu NH Tây Bắc PA PB máy tính PD PG PP Q QQ QW RR SS T TT UU VV thế giới XX YH YW Z
    MY1B16 27 37 40 20 40 4.5 3.5 7.5 153 9 30 11 3 7 9 10.5 10 7.5 22 26 32 160
    MY1B20 33.5 45 50 25 50 5 4.5 11.5 191 11 36 14.5 5 8 10.5 12 12.5 10.5 24 32.5 40 200

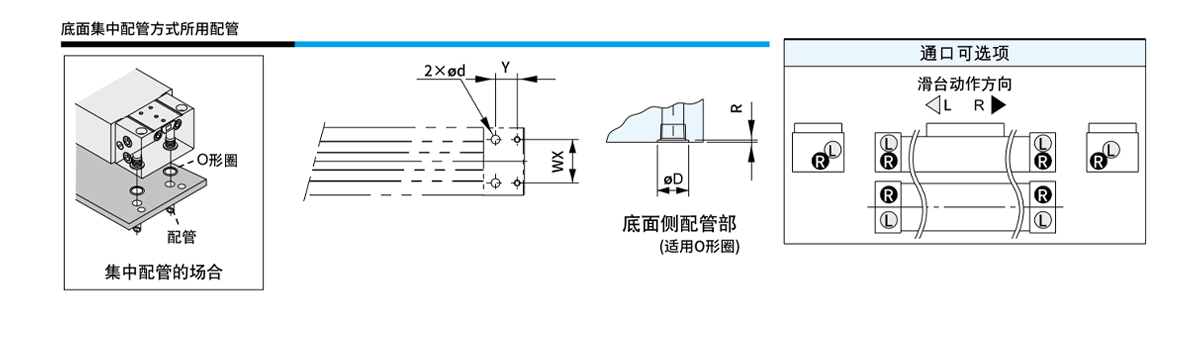

    người mẫu WX Y S d D R Thích hợp cho vòng chữ O
    MY1B16 22 6.5 4 4 8.4 1.1 C6
    MY1B20 24 8 6 4 8.4 1.1

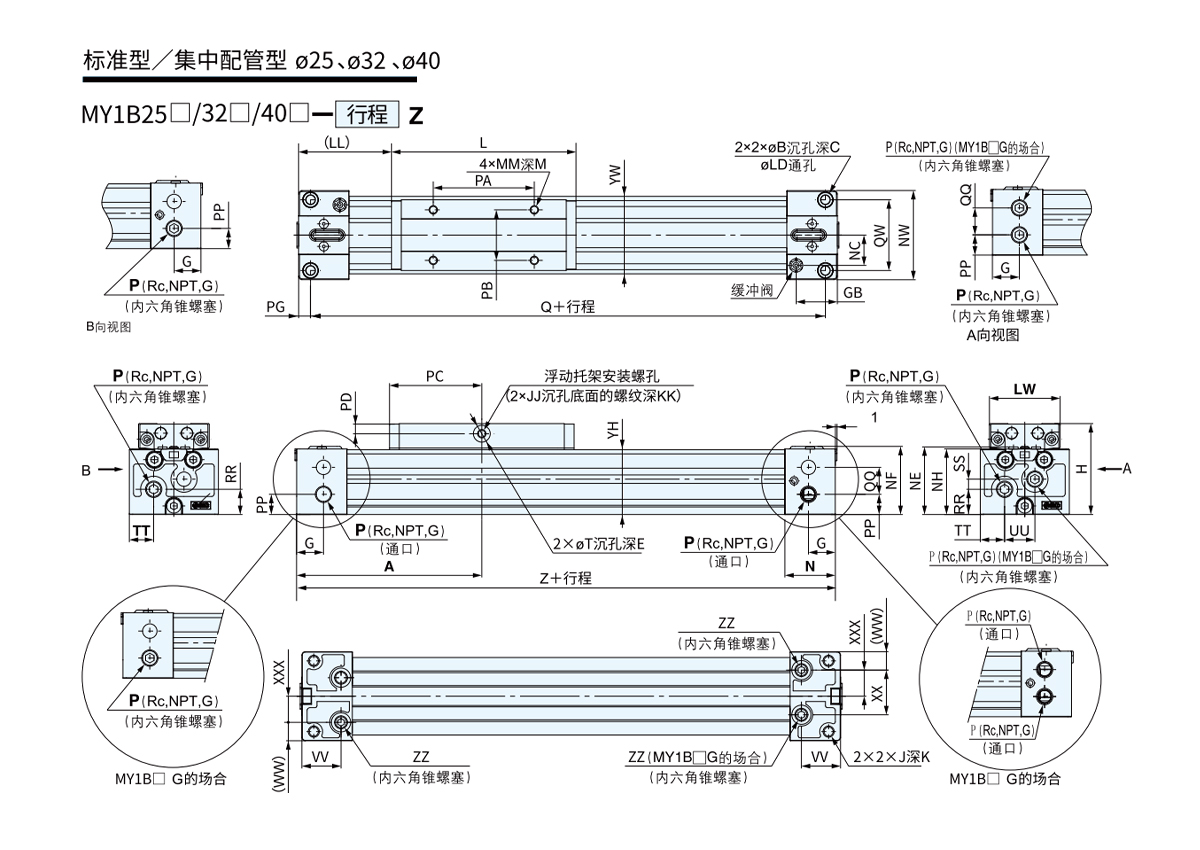

    Đường ống tiêu chuẩn/đường ống tập trung phổ biến
    người mẫu A B C E G GB H J JJ K KK L LD LL LW M MM N NC ĐB NF NH Tây Bắc
    MY1B25 110 9 5.5 2 16 24.5 54 M6×1 M5×0,8 9.5 9 110 5.6 55 42 9 M5×0,8 30 18 40.2 40.5 39 53
    MY1B32 140 11 6.6 2 19 28.5 68 M8×1,25 M5×0,8 16 10 140 6.8 70 52 12 M6×1 37 22 50.2 50 49 64
    MY1B40 170 14 8.5 2 23 35 84 M10×1.5 M6×1 15 13 170 8.6 85 64 12 M6×1 45 26.5 62.7 62 61.5 75

    người mẫu P PA PB máy tính PD PP PG Q QW RR T TT VV thế giới XXX YH YW Z ZZ Trong trường hợp đường ống tập trung người mẫu QQ SS UU XX
    MY1B25 8/1 60 30 55 6 12 7 206 42 15 10 14.5 23.3 11 15.5 38.5 46 220 RC1/16 MY1B25□ 16 6 18 26.5
    MY1B32 8/1 80 35 70 10 16 8 264 51 16 10 16 28.5 12 20 48 55 280 RC1/16 MY1B32□ 16 11 32 40
    MY1B40 1/4 100 40 85 12 18.5 9 322 59 23.5 14 20 35 14 23.5 60.5 67 340 RC1/8 MY1B40□ 24 12 35 47

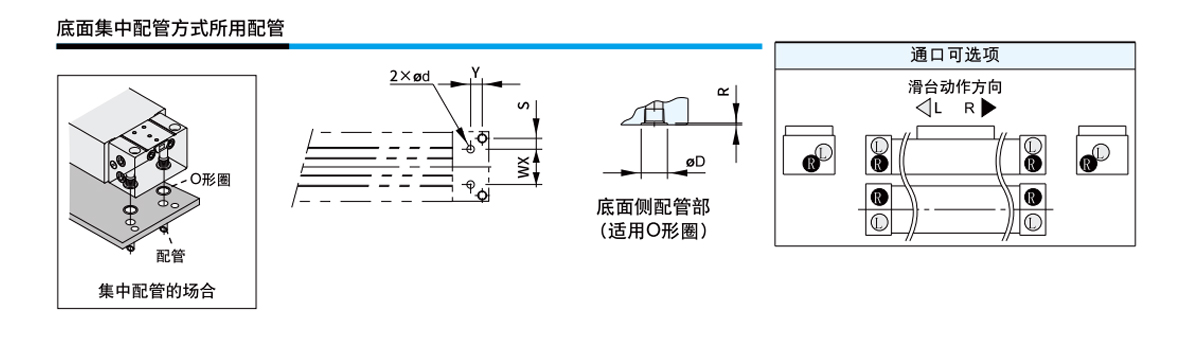

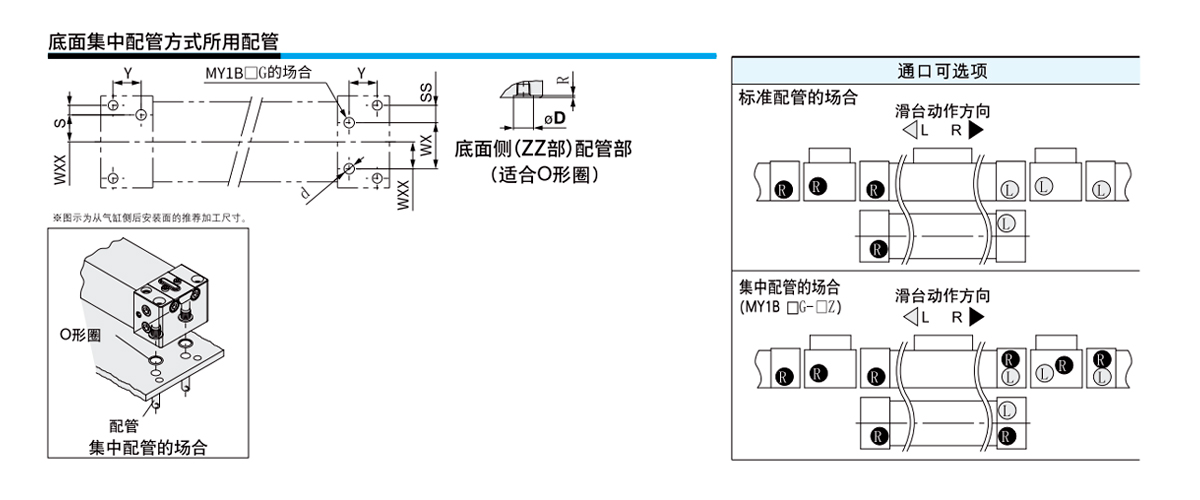

    người mẫu WXX Y S d D R Thích hợp cho vòng chữ O WX SS
    MY1B25 15.5 16.2 5.5 6 11.4 1.1 C9 26.5 10
    MY1B32 20 20.4 5.5 6 11.4 1.1 40 5.5
    MY1B40 23.5 25.9 6 8 13.4 1.1 C11.2 47 6

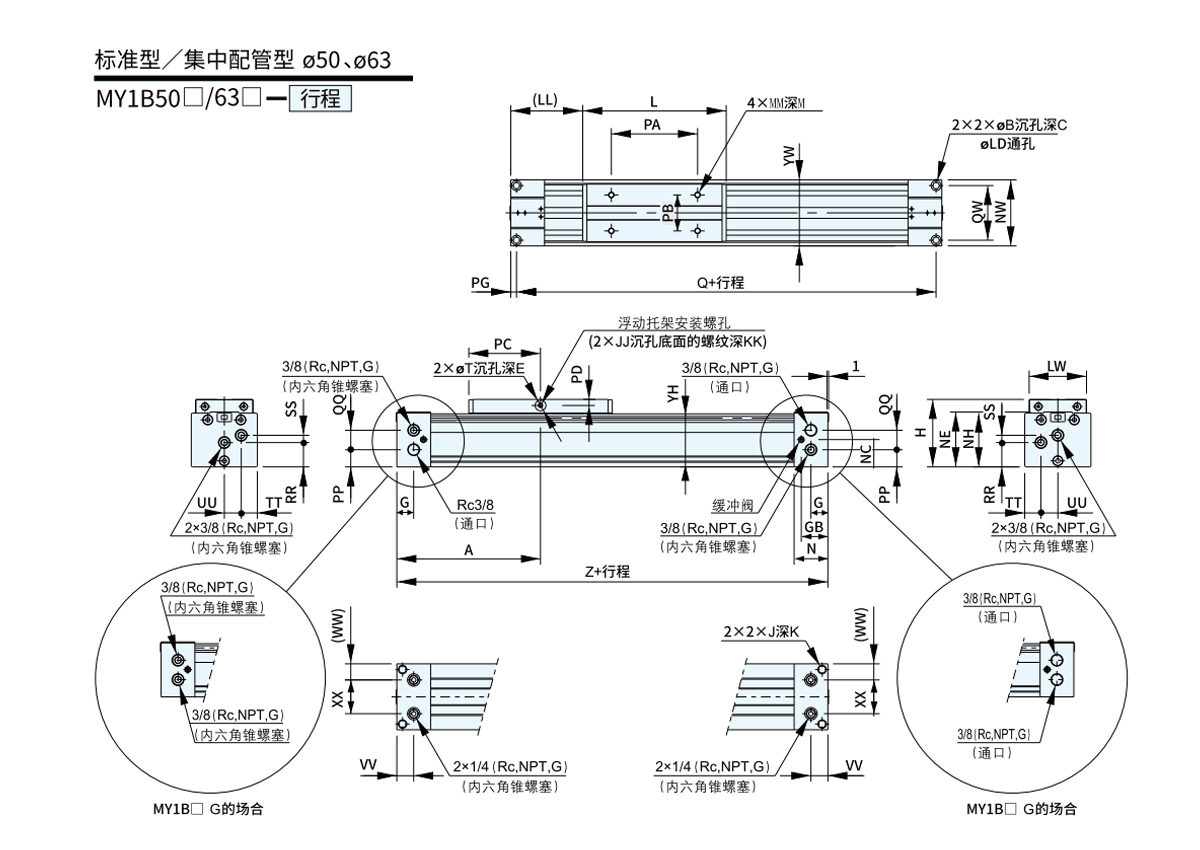

    người mẫu A B C E G GB H J JJ K KK L LD LL LW M MM N NC ĐB
    MY1B50 200 14 8.5 3 23.5 37 94 M12×1,75 M6×1 25 17 200 9 100 80 14 M8×1,25 47 38 76.5
    MY1B63 230 17 10.5 3 25 39 116 M14×2 M8×1,25 28 24 230 11 115 96 16 M8×1,25 50 51 100

    người mẫu NH Tây Bắc PA PB máy tính PD PG PP Q QQ QW RR SS T TT UU VV thế giới XX YH YW Z
    MY1B50 75 92 120 50 100 8.5 8 24 384 27 76 34 10 15 22.5 23.5 23.5 22.5 47 74 92 400
    MY1B63 95 112 140 60 115 9.5 10 37.5 440 29.5 92 45.5 13.5 16 27 29 25 28 56 94 112 460

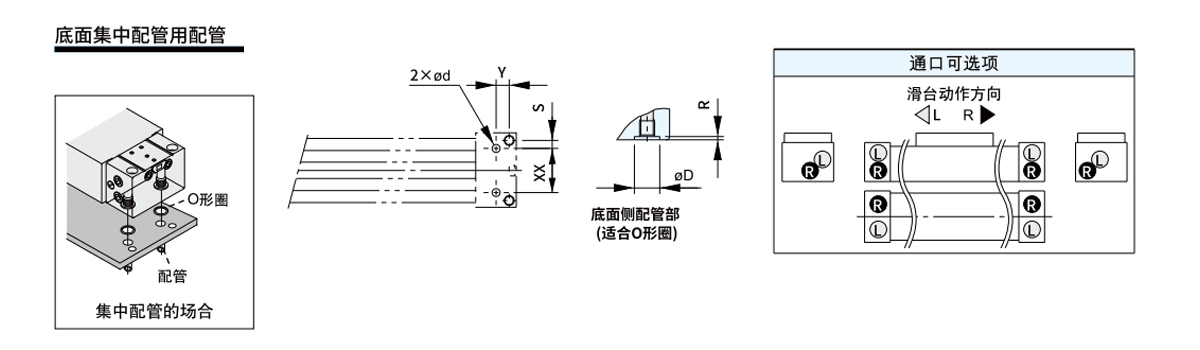

    người mẫu WX Y S d D R Thích hợp cho vòng chữ O
    MY1B50 47 15.5 14.5 10 17.5 1.1 C15
    MY1B63 56 15 18 10 17.5 1.1

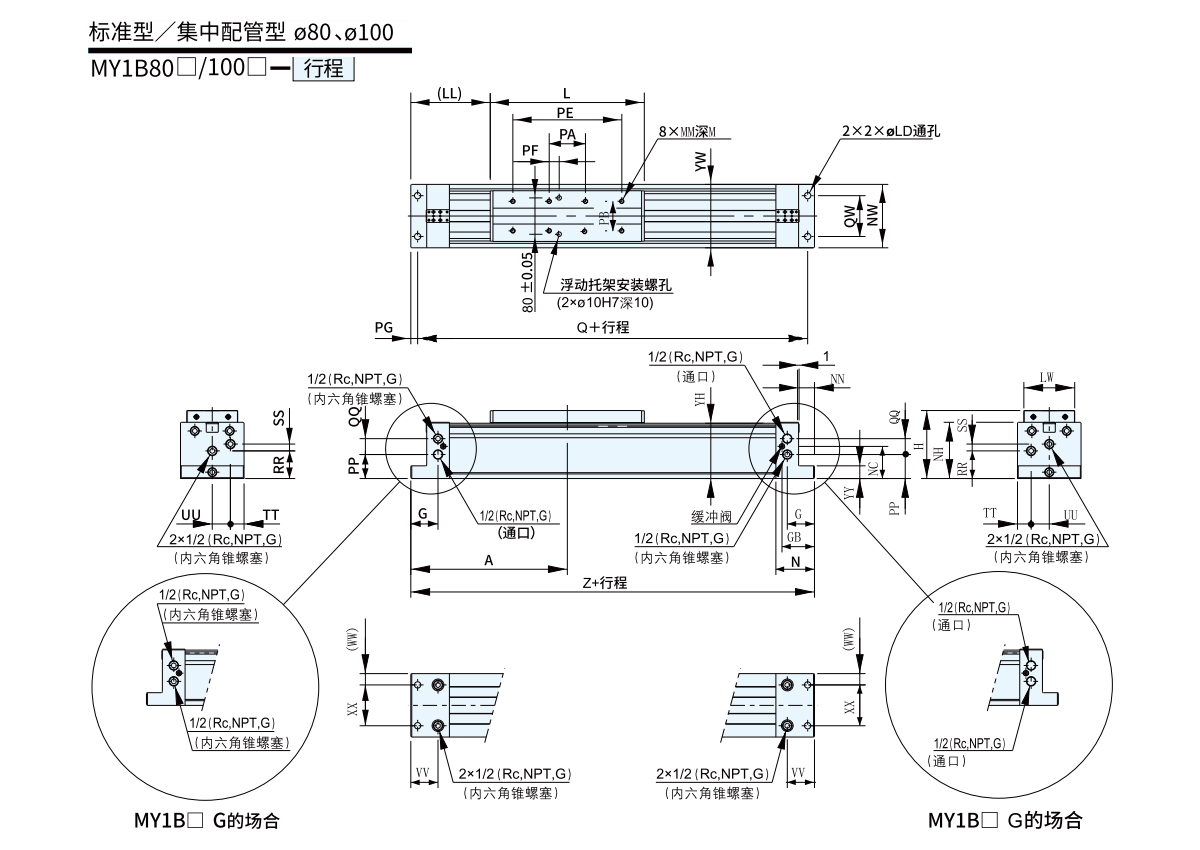

    người mẫu A G GB H L LD LL LW M MM N NC NH NN Tây Bắc PA PB PE
    MY1B80 345 60 71.5 150 340 14 175 112 20 M10×1.5 85 71 124 35 140 80 65 240
    MY1B100 400 70 79.5 190 400 18 200 140 25 M12×1,75 95 85 157 45 176 120 85 280

    người mẫu PF PG PP Q QQ QW RR SS TT UU VV thế giới XX YH YW YY Z
    MY1B80 22 15 53 660 35 90 61 15 30 40 60 25 90 122 140 28 690
    MY1B100 42 20 69 760 38 120 75 20 40 48 70 28 120 155 176 35 800

    người mẫu WX Y d D R Thích hợp cho vòng chữ O
    MY1B80 90 45 18 26 1.8 P22
    MY1B100 120 50 18 26 1.8

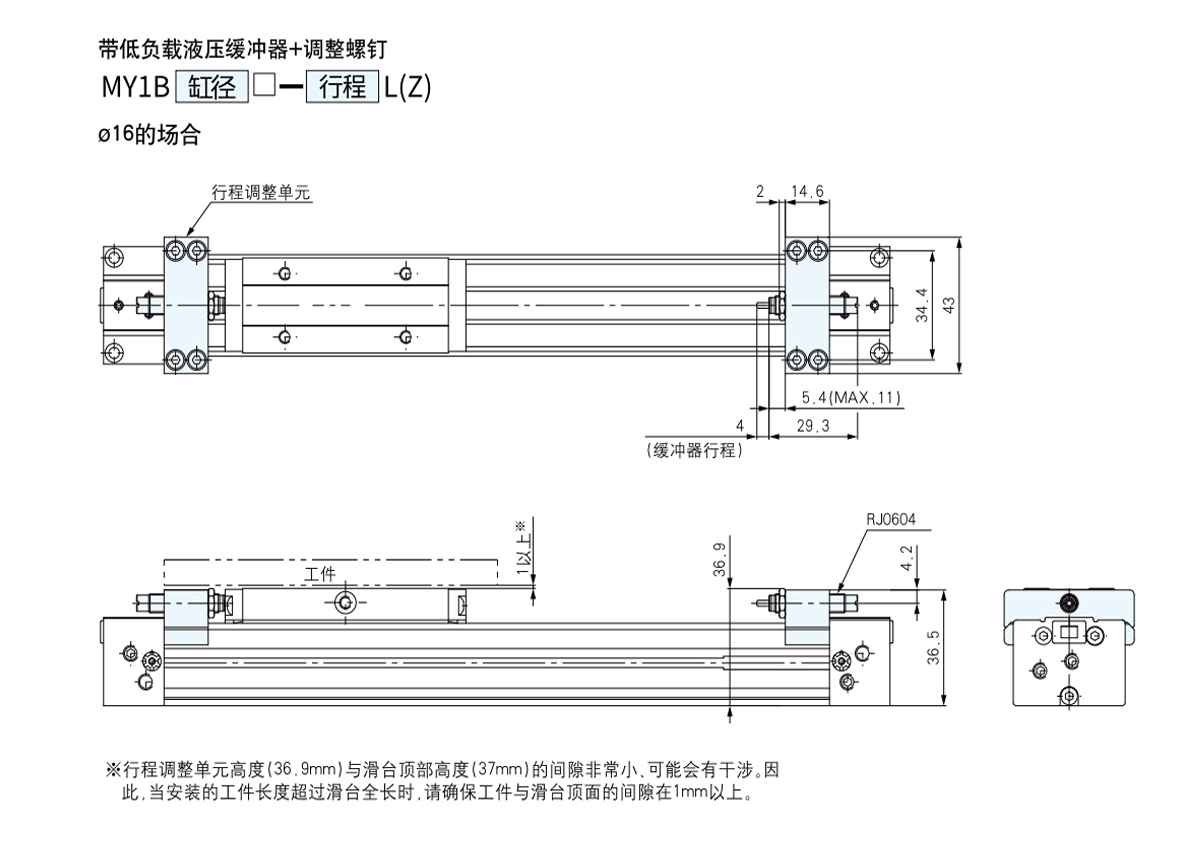

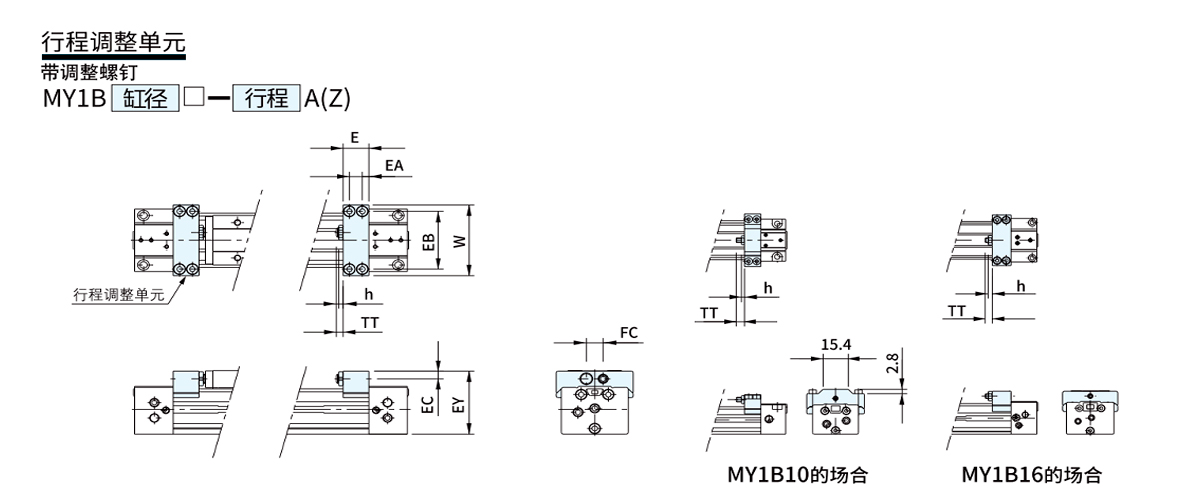

    Thích hợp cho xi lanh E EA EB EC EY FC h TT W
    MY1B10 10 5 28 3.3 26.3 - 1.8 5(TỐI ĐA10) 35
    MY1B16 14.6 7 34.4 4.2 36.5 - 2.4 5.4(TỐI ĐA11) 43
    MY1B20 19 9 43 5.8 45.6 13 3.2 6(TỐI ĐA12) 53
    MY1B25 20 10 49 6.5 53.5 13 3.5 5(TỐI ĐA16.5) 60
    MY1B32 25 12 61 8.5 67 17 4.5 8(TỐI ĐA20) 74
    MY1B40 31 15 76 9.5 81.5 17 4.5 9(TỐI ĐA25) 94

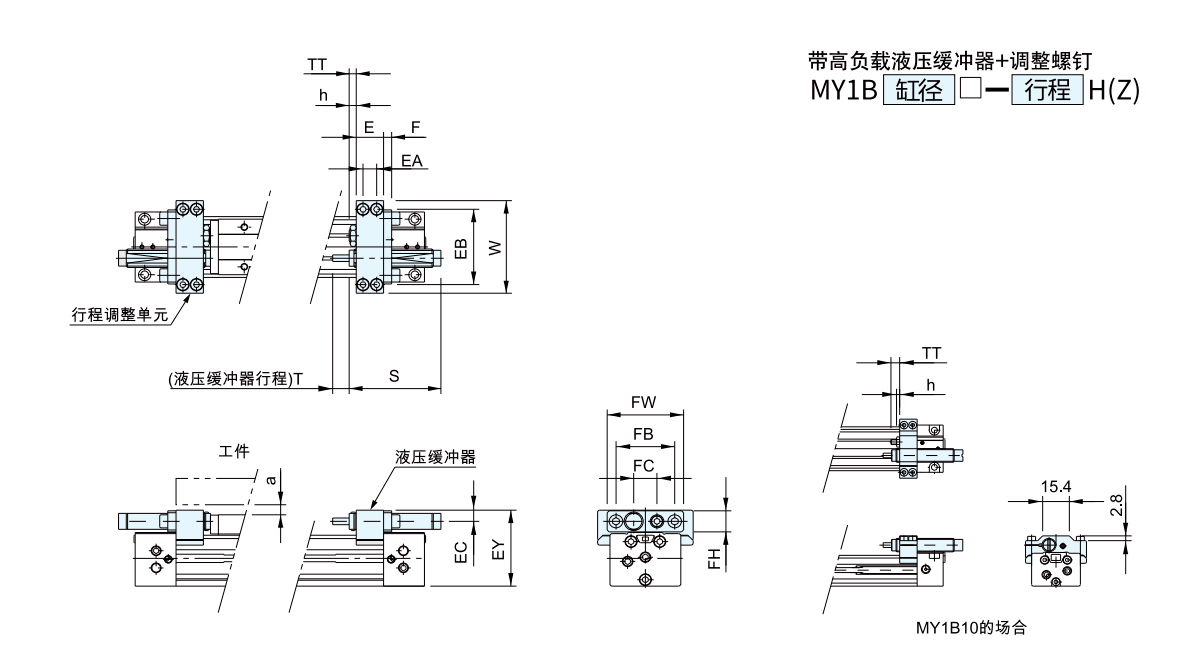

    Thích hợp cho xi lanh E EA EB EC EY F FB FC FH tiền đạo h S T TT W Đệm thủy lực
    MY1B25 20 10 49 6.5 53.5 6 33 13 12 46 3.5 46.7 7 5(TỐI ĐA16.5) 60 RB1007
    MY1B32 25 12 61 8.5 67 6 43 17 16 56 4.5 67.3 12 8(TỐI ĐA20) 74 RB1412
    MY1B40 31 15 76 9.5 81.5 6 43 17 16 56 4.5 67.3 12 9(TỐI ĐA25) 94 RB1412

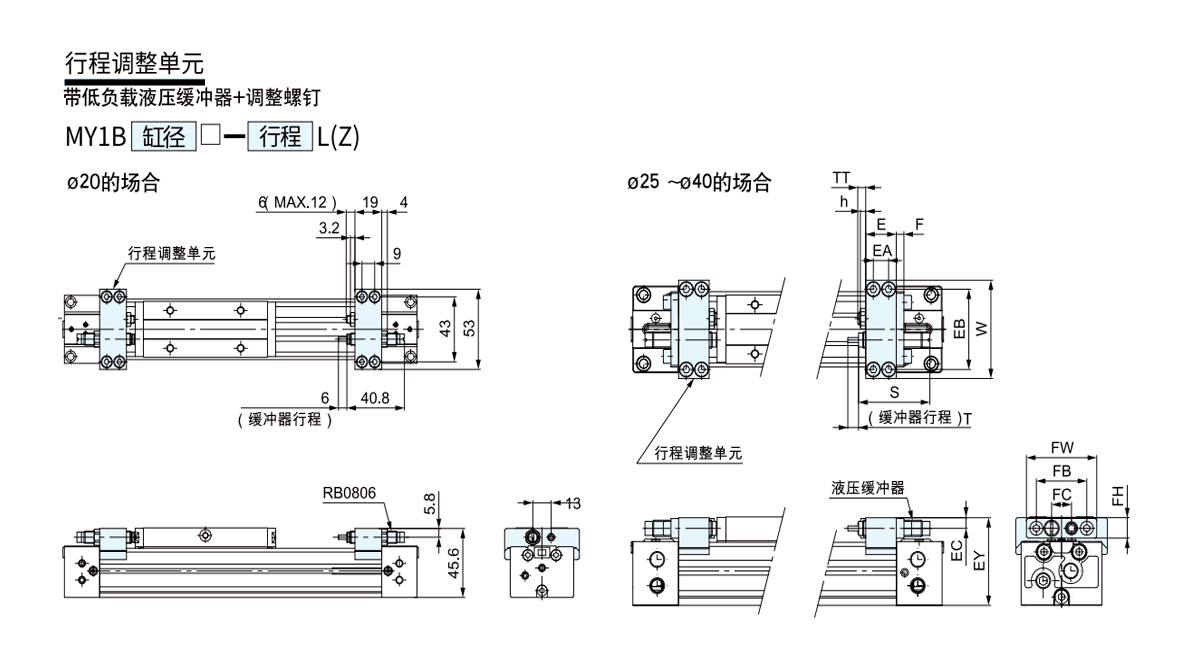

    Thích hợp cho xi lanh E EA EB EC EY F FB FC FH tiền đạo h S T TT W Đệm thủy lực a
    MY1B10 10 5 28 5.5 29.8 - - 8 - - 1.8 40.8 5 5(TỐI ĐA10) 35 RB0805 3.5
    MY1B20 20 10 49 6.5 47.5 6 33 13 12 46 3.5 46.7 7 5(TỐI ĐA11) 60 RB1007 2.5
    MY1B25 20 10 57 8.5 57.5 6 43 17 16 56 4.5 67.3 12 5(TỐI ĐA16.5) 70 RB1412 4.5
    MY1B32 25 12 74 11.5 73 8 57 22 22 74 5.5 73.2 15 8(TỐI ĐA20) 90 RB2015 6
    MY1B40 31 15 82 12 87 8 57 22 22 74 5.5 73.2 15 9(TỐI ĐA25) 100 RB2015 4
