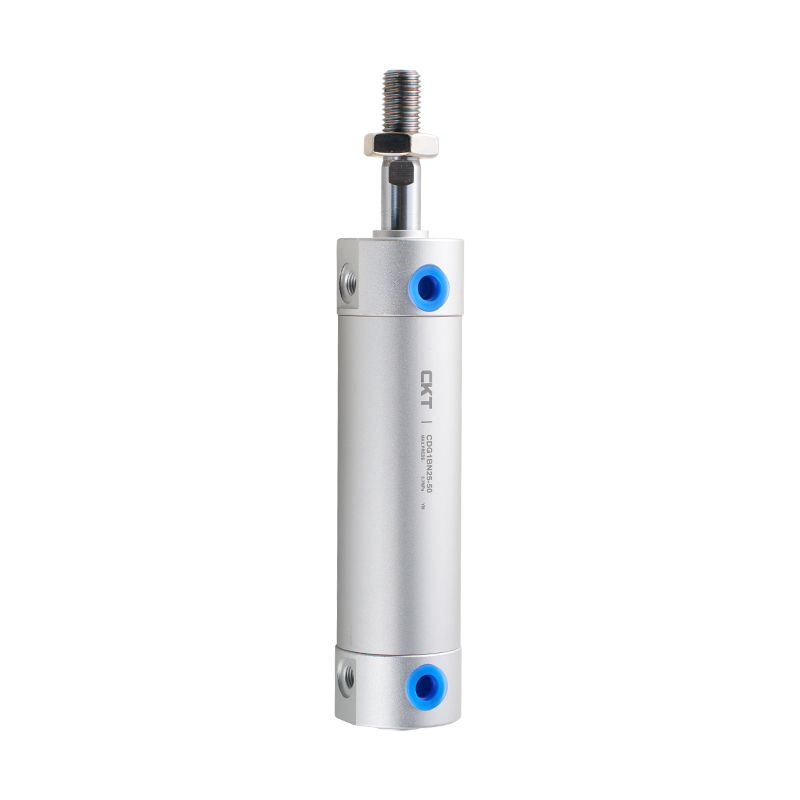

Xi lanh nhẹ tác động kép một thanh dòng CG1 Nhà cung cấp

Trang chủ / Sản phẩm / Xi lanh khí / Xi lanh nhỏ / Xi lanh nhẹ tác động kép một thanh dòng CG1

Xi lanh nhẹ tác động kép một thanh dòng CG1 Xi lanh nhẹ tác động kép một thanh dòng CG1 Xi lanh nhẹ tác động kép một thanh dòng CG1
  • Xi lanh nhẹ tác động kép một thanh dòng CG1
  • Xi lanh nhẹ tác động kép một thanh dòng CG1
  • Xi lanh nhẹ tác động kép một thanh dòng CG1
Xi lanh nhỏ

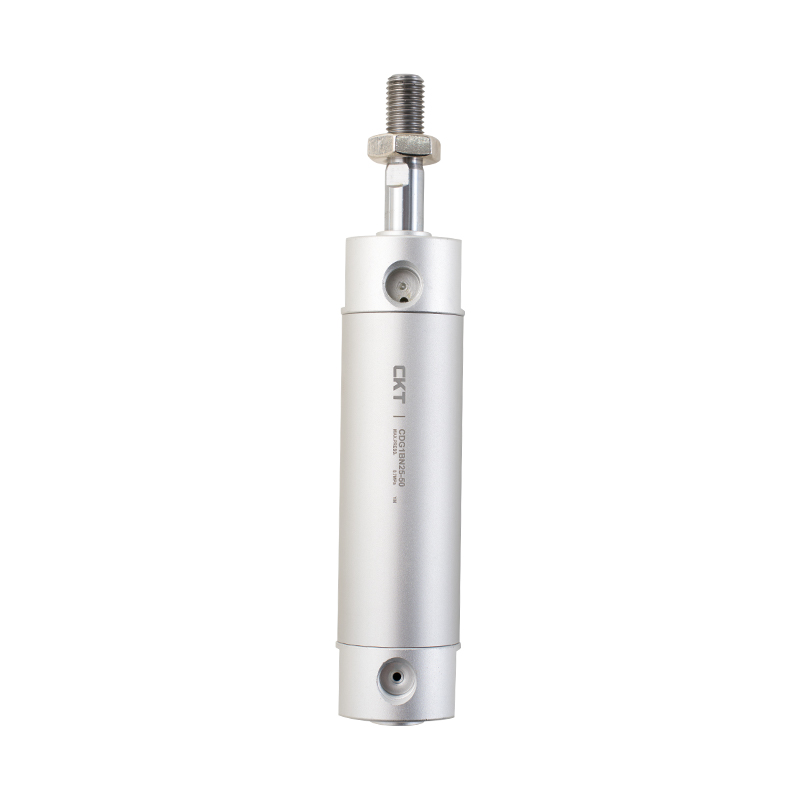

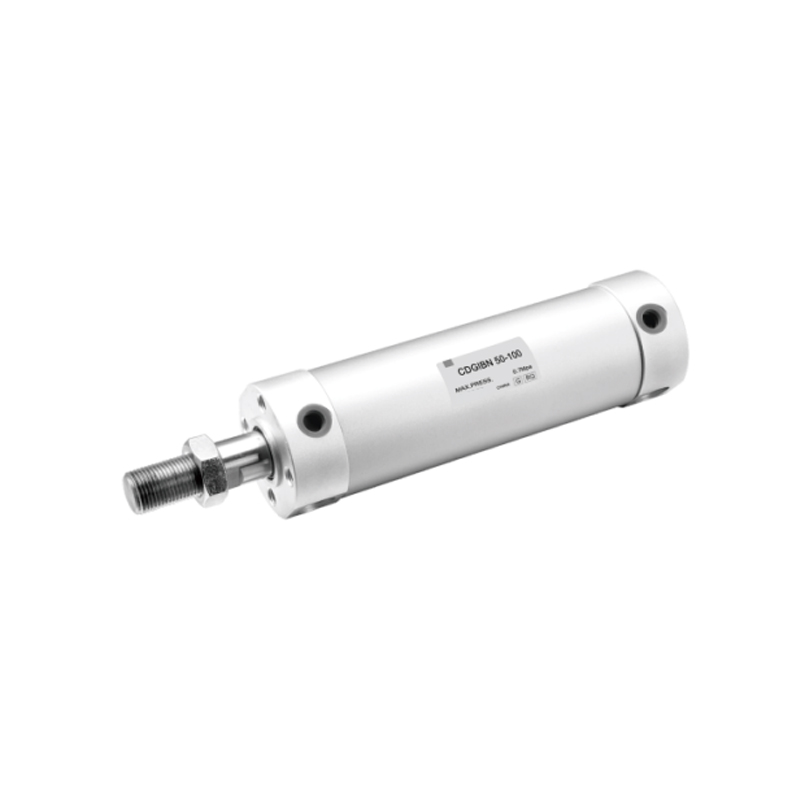

Xi lanh nhẹ tác động kép một thanh dòng CG1

1. Vỏ trước và sau được trang bị miếng đệm chống va chạm cố định để giảm tác động đảo chiều của xi lanh;
2. Thùng xi lanh và nắp trước và sau được kết nối bằng các sợi chính xác để đảm bảo độ kín và độ ổn định;
3. Nắp trước được trang bị ổ trục tự bôi trơn và không cần bôi trơn bổ sung;
4. Có nhiều hình thức lắp đặt đa dạng cho khách hàng lựa chọn, thuận tiện cho việc sử dụng;
5. Có các lỗ lắp đặt ở cả hai mặt của nắp trước và nắp sau;
6. Các loại đệm không khí và cao su là tùy chọn.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Không có bài viết trước
SAU：Xi lanh mini bằng thép không gỉ dòng MI
  • Đường kính xi lanh (mm) 20 25 32 40 50 63 80 100
    Chất lỏng được sử dụng không khí
    Chế độ vận hành Tác động kép
    Áp suất vận hành tối đa 1.0MPa
    Áp suất vận hành tối thiểu 0,05MPa
    Nhiệt độ môi trường và chất lỏng Công tắc từ: -10°C đến 60°C
    Công tắc không từ tính: -10°C đến 70°C
    Tốc độ pít-tông 50~1000 mm/giây 50~700 mm/giây
    Đang đệm Đệm cao su/đệm không khí
    Dung sai chiều dài hành trình mm ~1000:(0~ 1,4)
    ~1200:(0~ 1,8)     		~1000:(0~ 1,4)
    ~1500:(0~ 1,8)
    * Bôi trơn Không bắt buộc
    Đường kính kết nối Rc 8/1 8/1 8/1 8/1 1/4 1/4 8/3 1/2
    *Nếu cần tra dầu, hãy sử dụng Dầu tuabin số 1 ISOVG32.

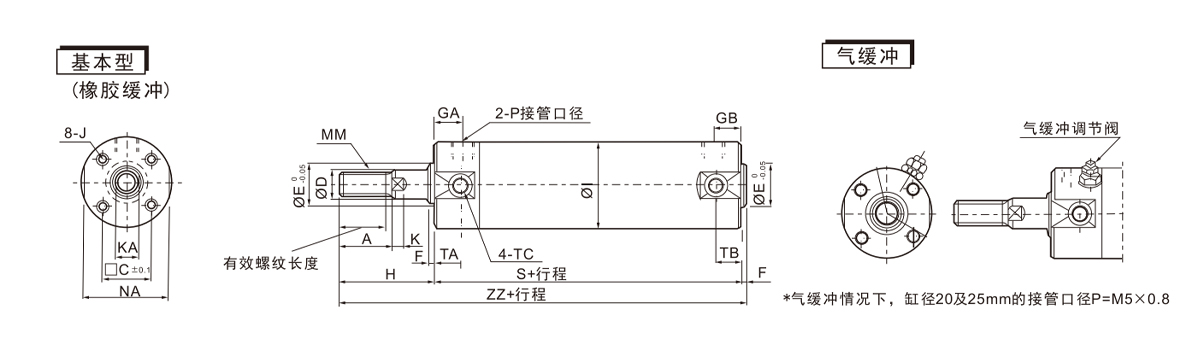

  • Đường kính xi lanh (mm) Phạm vi du lịch (mm) Chiều dài ren hiệu quả A □C OD ØE F GA GB I J K KA MM NA P S TA bệnh lao TC H ZZ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0,7  Sâu7 4 6 M8×1,25 24 *8/1 69 11 11 M5×0,8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5×0,8  Deep7.5 5.5 8 M10×1,25 29 *8/1 69 11 11 M6×0,75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5×0,8  Deep8 5.5 10 M10×1,25 35.5 1/8 71 11 10 M8×1.0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1  sâu12 6 14 M14×1.5 44 1/8 78 12 10 M10×1,25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8×1,25  Deep16 7 18 M18×1.5 55 1/4 90 13 12 M12×1,25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1,5  Sâu16 7 18 M18×1.5 69 1/4 90 13 12 M14×1.5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1,5  Deep22 10 22 M22×1.5 80 8/3 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1,75  Deep22 10 26 M26×1.5 100 1/2 108 - - 71 182

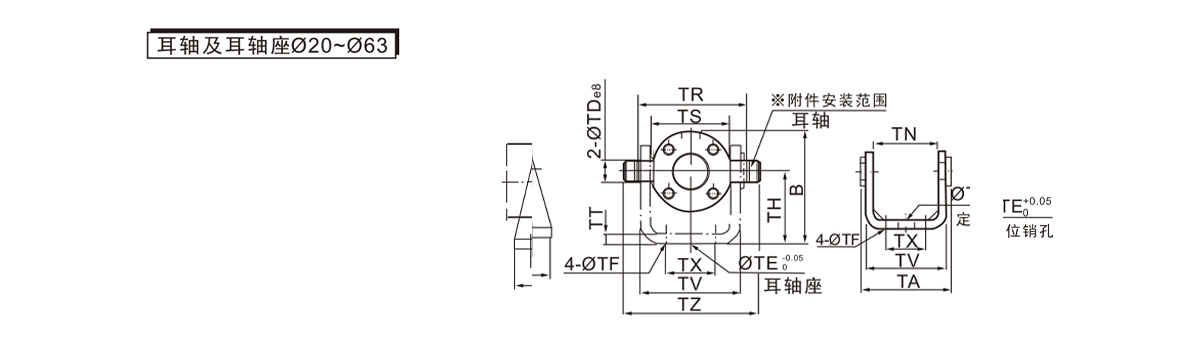

    Đường kính xi lanh (mm) Trục tai Ghế trục tai
    Số phần ØTDeB Số phần B bệnh lao ØTE ØTF TH TR TS TT truyền hình TW TX TY TZ
    20 CG-T020 8 -0,025
    -0,047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0,025
    -0,047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0,032
    -0,059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0,032
    -0,059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0,032
    -0,059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0,032
    -0,059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

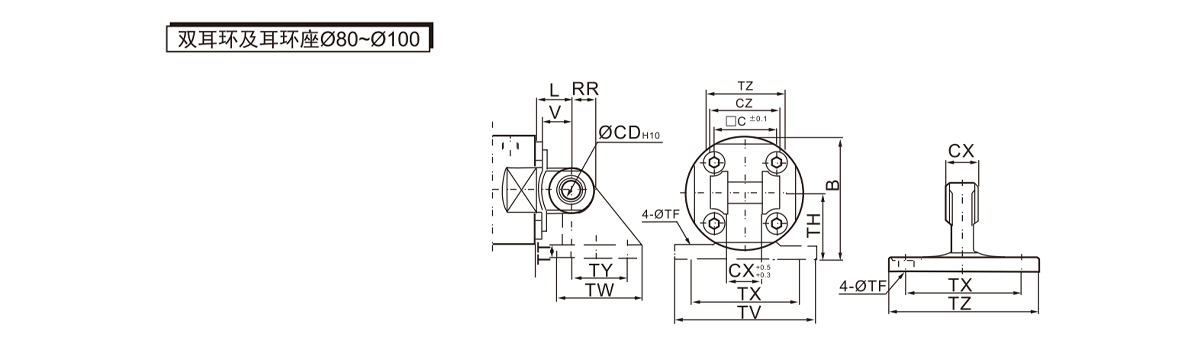

    Đường kính xi lanh (mm) Bông tai đôi người giữ bông tai
    Số phần ØCD  H10 CX CZ L RR V Số phần ØTF TH TT truyền hình TW TX TY TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

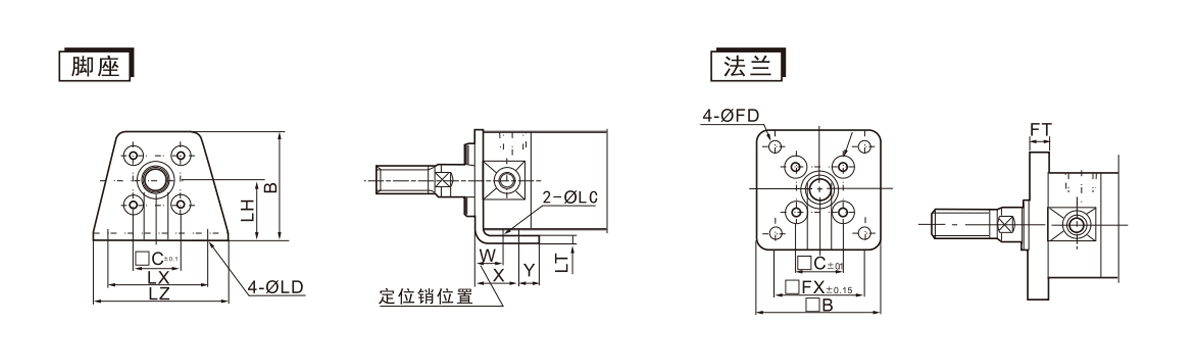

    Đường kính xi lanh (mm) Chỗ để chân mặt bích
    Số phần ØLC ØLD LH LT LX bãi đáp B W X Y Số phần □B □FX ØFD FT
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

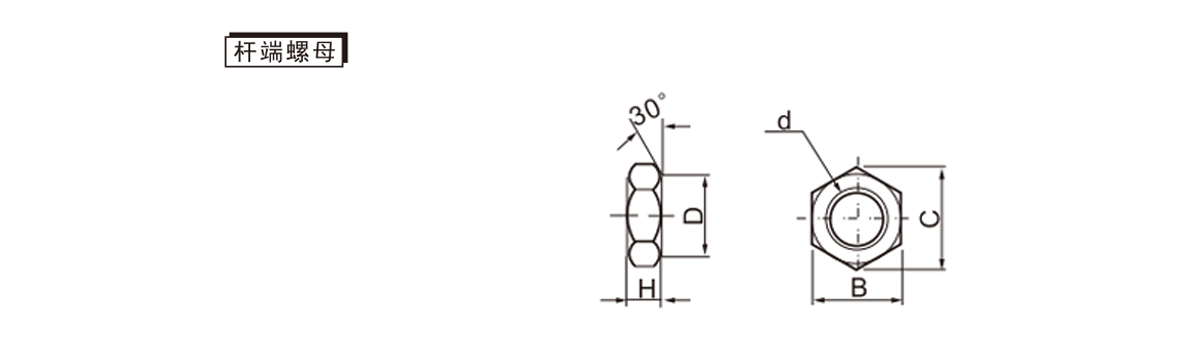

    Đường kính xi lanh (mm) Đai ốc đầu thanh
    Số phần d H B C D
    20 NT-02 M8×1,25 5 13 15 12.5
    2,532 NT-03 M10×1,25 6 17 19.6 16.5
    40 NT-G04 M14×1.5 8 19 (21.9) 18
    5.063 NT-G05 M18×1.5 11 24 (27,7) 23
    80 NT-08 M22×1.5 13 32 (37,0) 31
    100 NT-10 M26×1.5 16 41 (47,3) 39

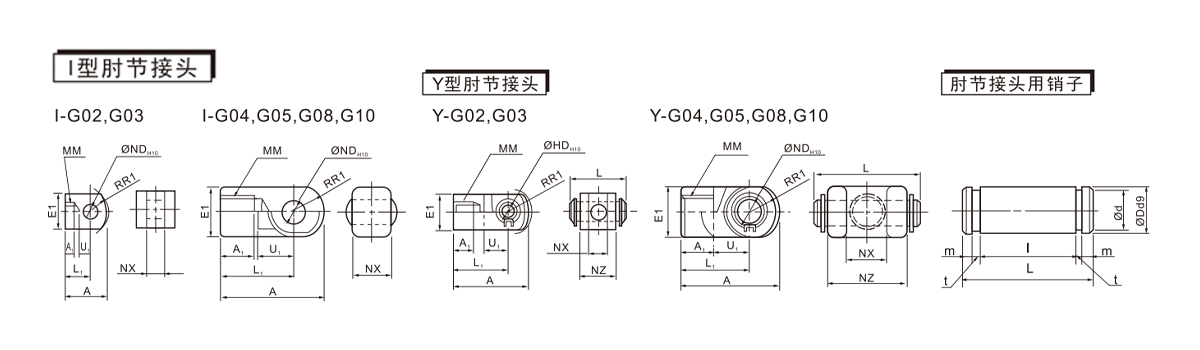

    Đường kính xi lanh (mm) Khớp khuỷu tay loại I Đầu nối khuỷu tay loại Y Chốt khớp khuỷu tay
    Số phần A A1 E1 L1 MM RR1 U1 ND H10 NX Số phần A A1 E1 L1 MM RR1 U1 ND H10 NX NL L Số phần ØDd9 L ồ I m t
    20 I-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0,2
    -0,4     		Y-G02 34 8.5 □ 16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0,2
    -0,4     		Y-G03 41 10.5 □ 20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1.5 12 14 10 0.058
    0     		18 -0,3
    -0,5     		Y-G04 42 16 φ20 30 M14×1.5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18×1.5 16 20 14 0.070
    0     		22 -0,3
    -0,5     		Y-G05 56 20 φ28 40 M18×1.5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22×1.5 21 27 18 0.070
    0     		28 -0,3
    -0,5     		Y-G08 71 23 φ38 50 M22×1.5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26×1.5 24 31 22 0.084
    0     		32 -0,3
    -0,5     		Y-G10 79 24 φ44 55 M26×1.5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *Các chốt dùng cho khớp khuỷu của ống trụ Ø80 và Ø100 giống như các chốt dùng cho khuyên tai đôi.
