Xi lanh mini bằng thép không gỉ dòng MI Nhà cung cấp

Trang chủ / Sản phẩm / Xi lanh khí / Xi lanh nhỏ / Xi lanh mini bằng thép không gỉ dòng MI

Xi lanh mini bằng thép không gỉ dòng MI Xi lanh mini bằng thép không gỉ dòng MI
  • Xi lanh mini bằng thép không gỉ dòng MI
  • Xi lanh mini bằng thép không gỉ dòng MI
Xi lanh nhỏ

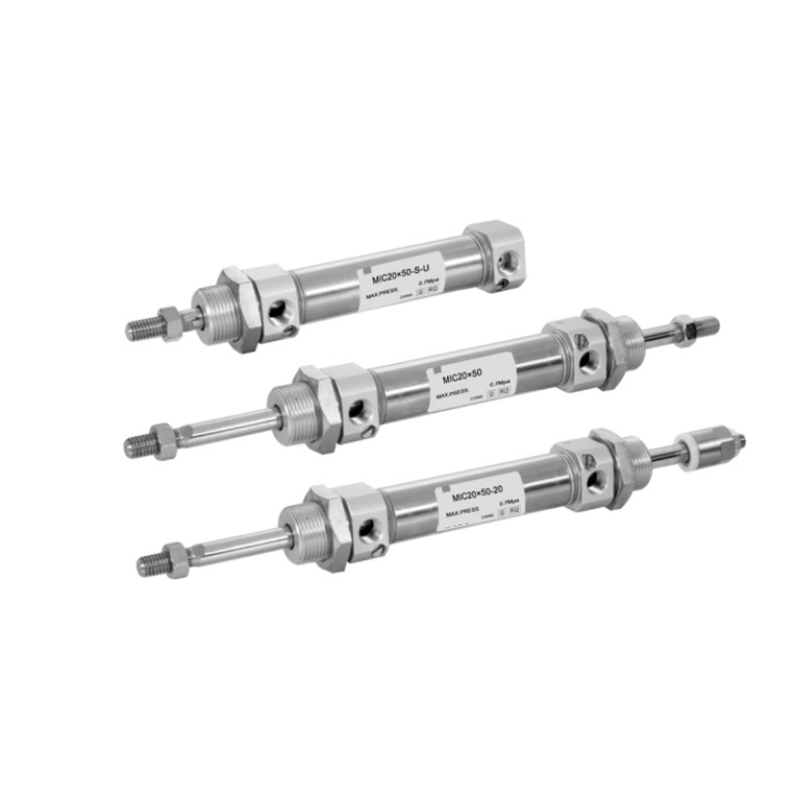

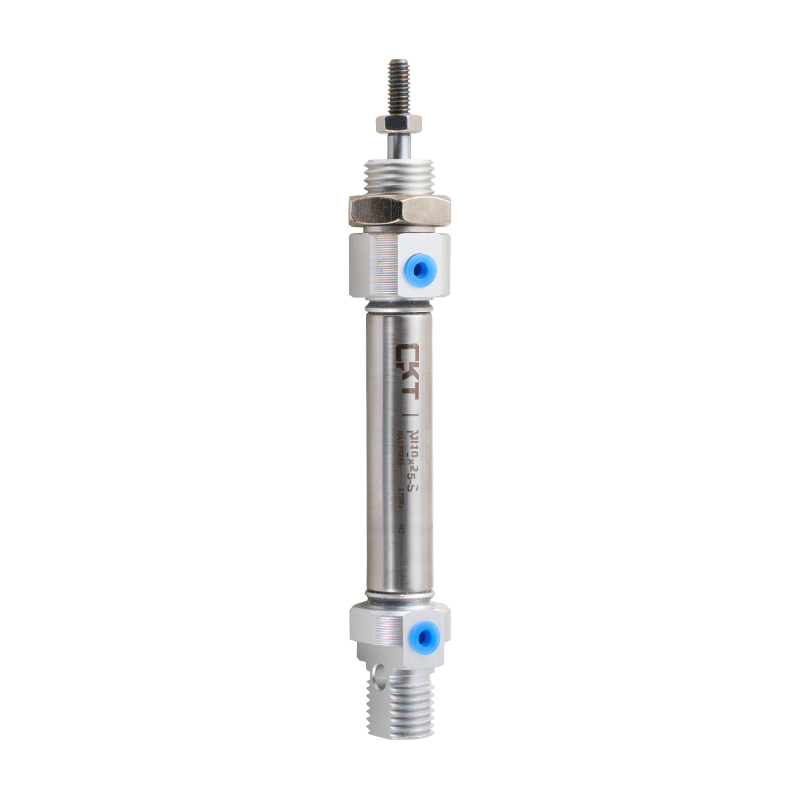

Xi lanh mini bằng thép không gỉ dòng MI

1. Vỏ trước và sau được trang bị miếng đệm chống va chạm cố định để giảm tác động đảo chiều của xi lanh;
2. Các loại nắp sau khác nhau giúp cho việc lắp đặt xi lanh thuận tiện hơn;
3. Vỏ trước và sau và thân bằng thép không gỉ sử dụng cấu trúc cán đinh tán, kết nối đáng tin cậy;
4. Thân xi lanh được làm bằng thép không gỉ, để xi lanh có thể thích ứng với môi trường làm việc ăn mòn chung;
5. Xi lanh có nhiều thông số kỹ thuật và phụ kiện lắp đặt xi lanh có sẵn cho khách hàng lựa chọn.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh nhẹ tác động kép một thanh dòng CG1
SAU：Xi lanh mini hợp kim nhôm dòng MAL
  • Đường kính trong (mm) 8 10 12 16 20 25 32 40
    Loại hành động Loại tác động kép, loại ép đùn tác động đơn, loại giới thiệu tác động đơn
    - Loại đệm tác động kép
    Môi trường làm việc không khí
    Phạm vi áp suất hoạt động Loại tác động kép 0,1~1,0MPa(14~145Psi)
    Loại tác động đơn 0,2 ~ 1,0MPa(28 ~ 145Psi)
    Đảm bảo khả năng chịu áp lực 1,5MPa(215Psi)
    Phạm vi nhiệt độ hoạt động ° C -20~70
    Phạm vi tốc độ hoạt động Loại tác động kép: 30–800
    Loại tác động đơn: 50–800
    Phạm vi dung sai du lịch 0~150(0~ 1,0)     >150 14(0~ 1,0)
    Loại bộ đệm Dòng MIC: Đệm có thể điều chỉnh;
    Dòng khác: Miếng đệm chống va chạm
    Đường kính tiếp quản M5×0,8 PT1/8 PT1/4

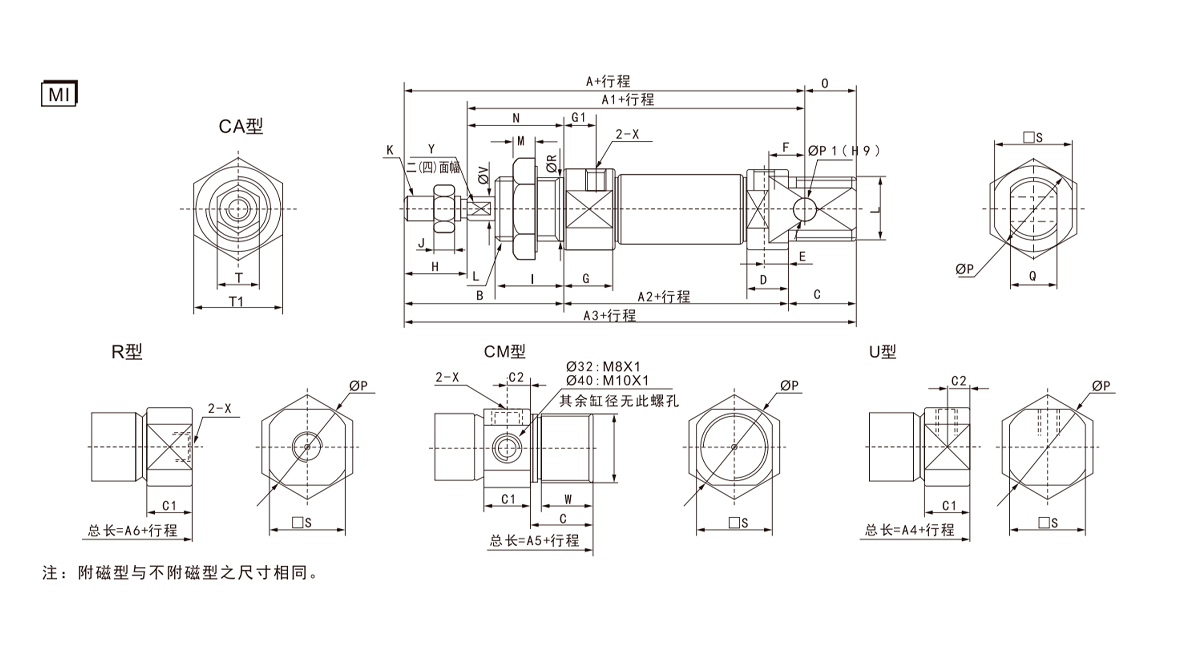

  • Đường kính xi lanh/Ký hiệu A A1 A2 A3 A4 A5 A6 B C C1 C2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    Đường kính xi lanh/Ký hiệu J K L M N 0 P P1 Q R S T T1 X V W Y
    8 2.2 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    10 2.2 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    12 5 M6×1.0 M16×1.5 6 22 14 20 6 12 16 18 10 22 M5×0,8 6 - 5
    16 5 M6×1.0 M16×1.5 6 22 13 22 6 12 16 20 10 22 M5×0,8 6 13.5 5
    20 6 M8×1,25 M22×1.5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 6 M10×1,25 M22×1.5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 6 M10×1,25 M30×1.5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 7 M12×1,25 M38×1.5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

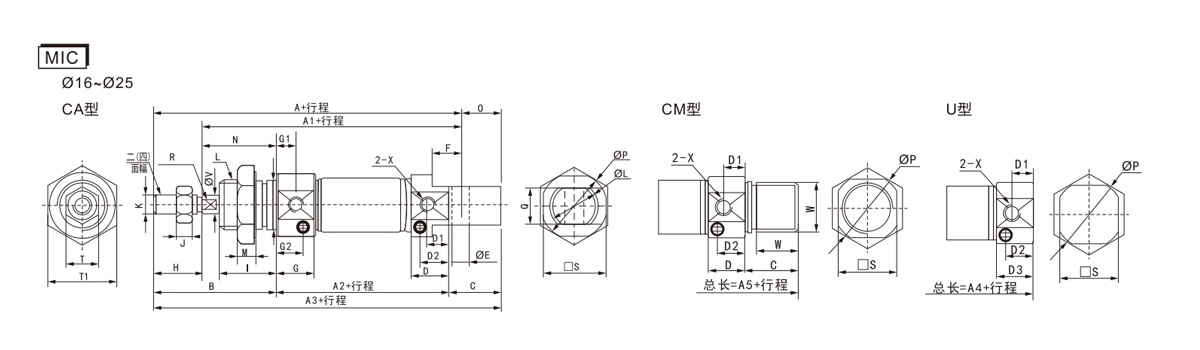

    Đường kính xi lanh/Ký hiệu A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    Đường kính xi lanh/Ký hiệu H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 M6×1.0 M16×1.5 6 22 13 22 12 5 20 10 22 6 13.5 M5×0,8
    20 20 20 6 M8×1,25 M22×1.5 7 24 11 29 16 6 25 12 29 8 16.5 PT1/8
    25 22 22 6 M10×1,25 M22×1.5 7 28 11 33.5 16 8 30 17 29 10 18.5 PT1/8

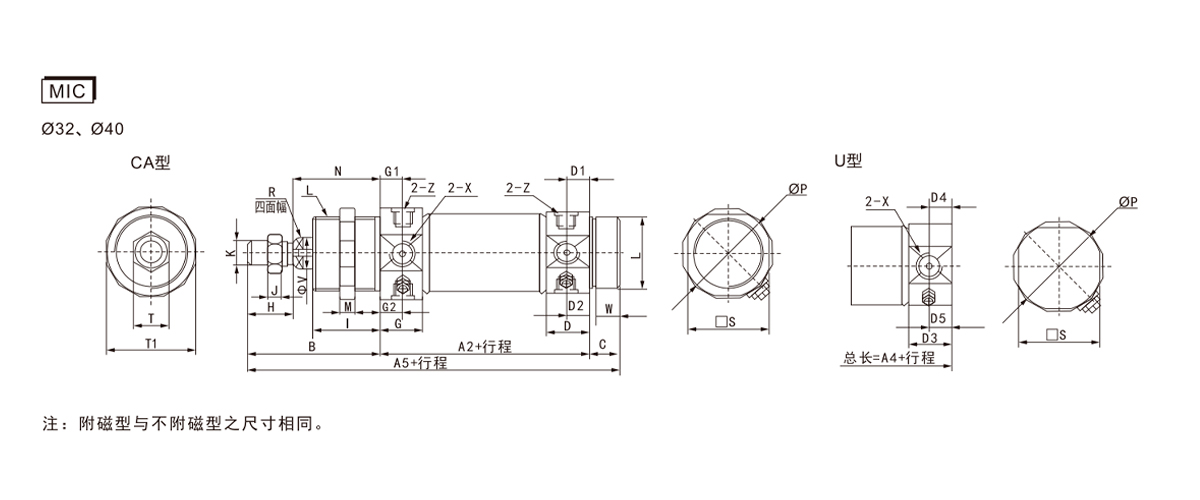

    Đường kính xi lanh/Ký hiệu A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 M10×1,25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 M12×1,25

    Đường kính xi lanh/Ký hiệu L M N P S T T1 V W X
    32 M30×1.5 7 38 17.5 34.5 17 36 12 10.5 PT1/8
    40 M38×1.5 8 45 46.5 42.5 17 46 16 12.5 PT1/4

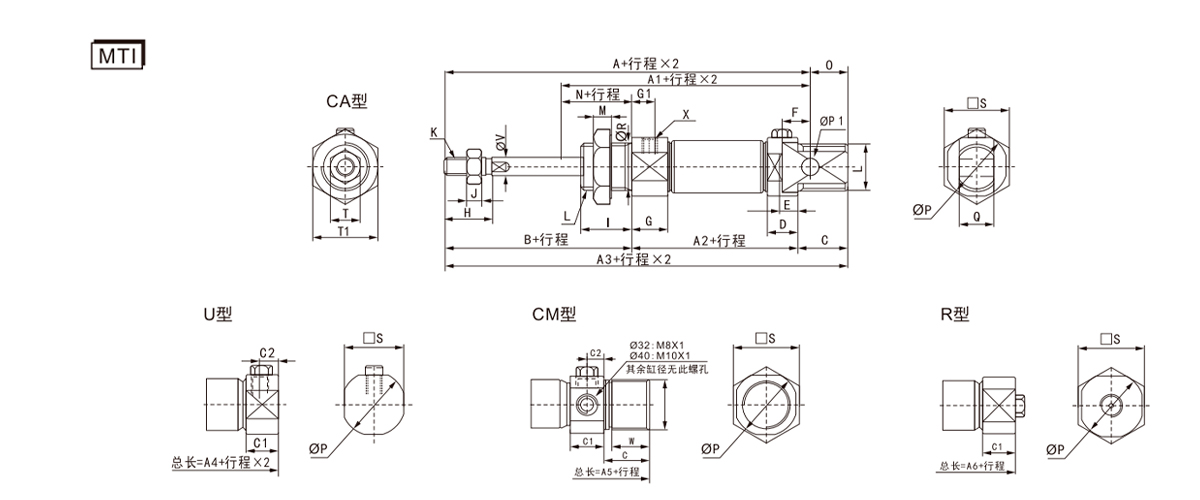

    Biểu tượng A A1 A2 A3 A4
    Đường kính xi lanh / Hành trình 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    Biểu tượng A5 A6 B C C1 C2 D E F G G1 H I J
    Đường kính xi lanh / Hành trình 0~50 51~100 101~150 0~50 51~100 101~150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    Đường kính xi lanh/Ký hiệu K L M N O P P1 Q R S T T1 X V W Y
    8 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 -
    10 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    12 M6×1.0 M16×1.5 6 22 14 20 6 12 16 18 10 22 M5×0,8 6 - 5
    16 M6×1.0 M16×1.5 6 22 13 20 6 12 16 20 10 22 M5×0,8 6 13.5 5
    20 M8×1,25 M22×1.5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 M10×1,25 M22×1.5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 M10×1,25 M30×1.5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 M10×1,25 M38×1.5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

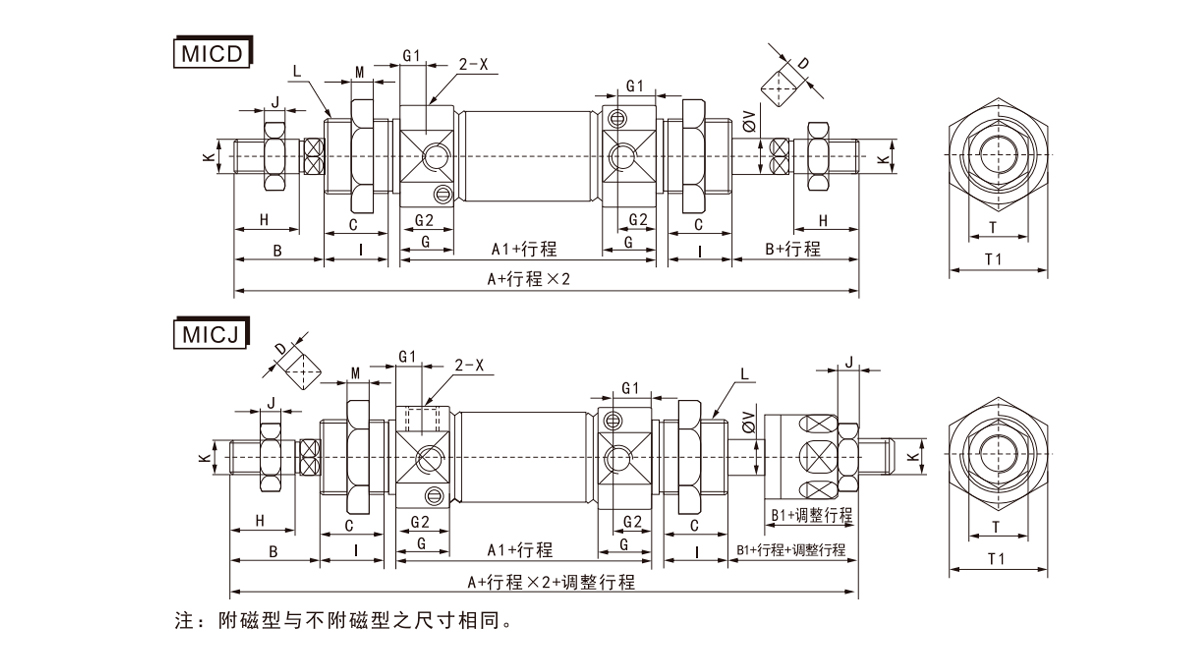

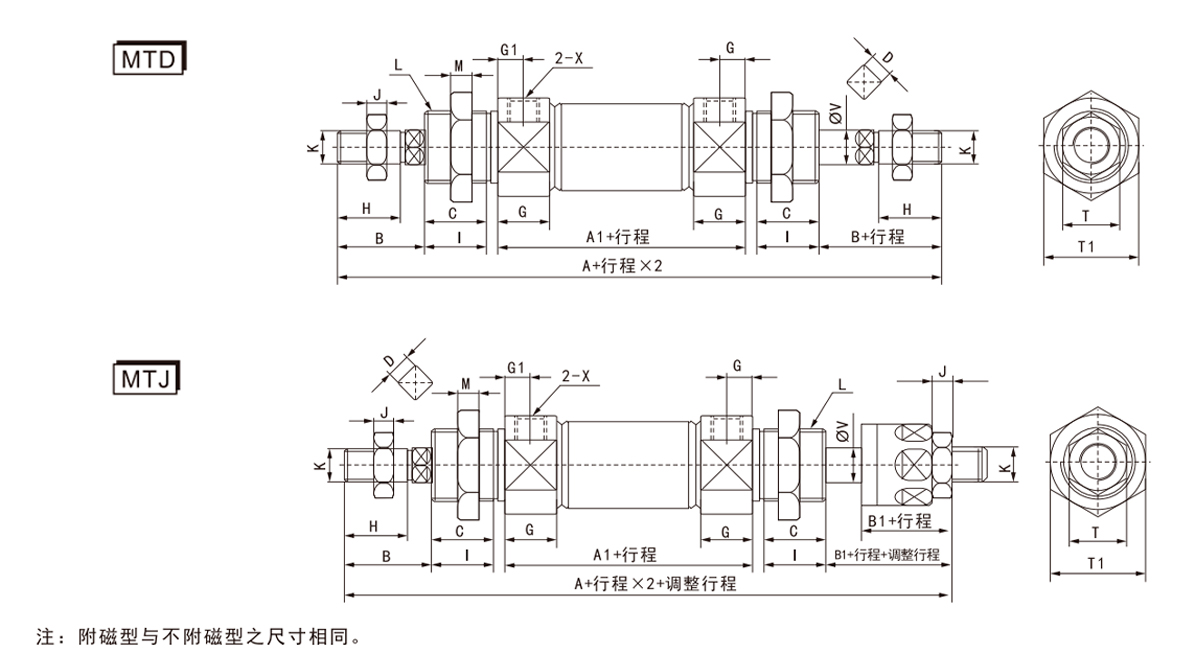

    Đường kính xi lanh/Ký hiệu A A1 A2 B B1 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0,7 M12×1,25 6 7 17 4 M5×0,8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0,7 M12×1,25 6 7 17 4 M5×0,8
    12 128 52 128 21 21 14.5 5 (hai mặt) 12.5 8 14 17 5 M6×1.0 M16×1.5 6 10 22 6 M5×0,8
    16 134 58 134 21 21 13.5 5 (hai mặt) 12.5 8 14.5 17 5 M6×1.0 M16×1.5 6 10 22 6 M5×0,8
    20 150 62 151 24 25 16.5 6 (hai mặt) 14.5 7.5 18 20 6 M8×1,25 M22×1.5 7 12 29 8 PT1/8
    25 165 65 164 28 27 18.5 8 (bốn mặt) 16 8 20.5 22 6 M10×1,25 M22×1.5 7 17 29 10 PT1/8
    32 184 68 183 28 27 26.5 10(bốn mặt) 16.5 9 17.5 30 6 M10×1,25 M30×1.5 7 17 36 12 PT1/8
    40 227 89 221 34 28 31.5 14(bốn mặt) 22 12 21 35 7 M10×1,25 M38×1.5 8 17 46 16 PT1/4

    Biểu tượng/Cylinder diameter 16 20 25 32 40
    A 132.4 150 165 184 227
    A1 56.4 62 65 68 89
    A2 132.4 151 164 183 221
    B 21 24 28 28 34
    B1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5 (hai mặt) 6 (hai mặt) 8 (bốn mặt) 10(bốn mặt) 14(bốn mặt)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K M6×1 M8×1,25 M10×1,25 M10×1,25 M12×1,25
    L M16×1.5 M22×1.5 M22×1.5 M30×1.5 M38×1.5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X M5×0,8 PT1/8 PT1/8 PT1/8 PT1/8

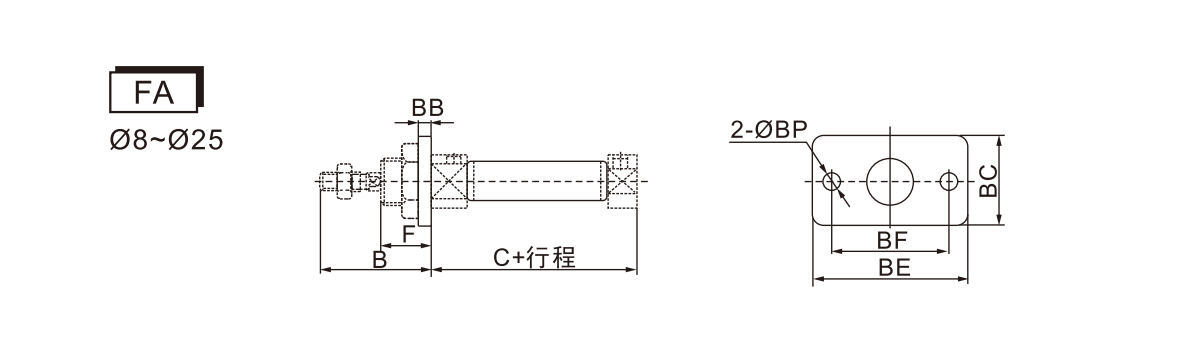

    Biểu tượng/Cylinder diameter 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    BB 3 3 4 4 5 5
    BC 22 22 30 30 40 40
    ĐƯỢC 40 40 52 52 66 66
    bạn trai 30 30 40 40 50 50
    BP 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

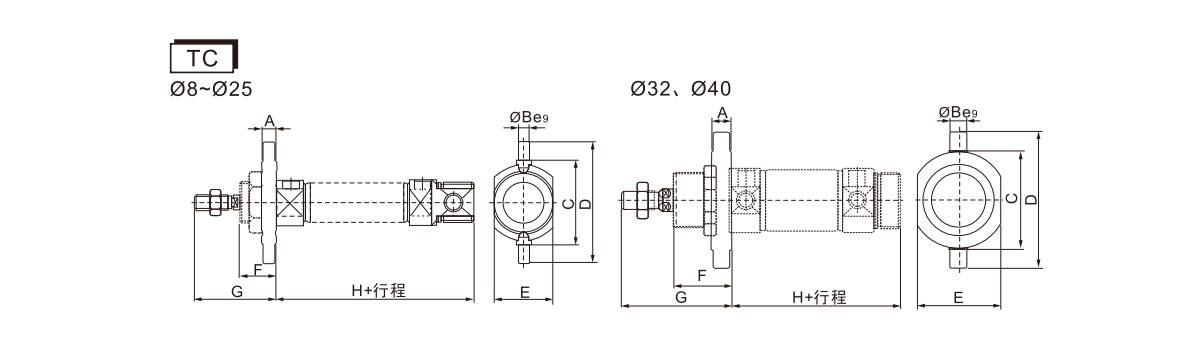

    Biểu tượng/Cylinder diameter 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

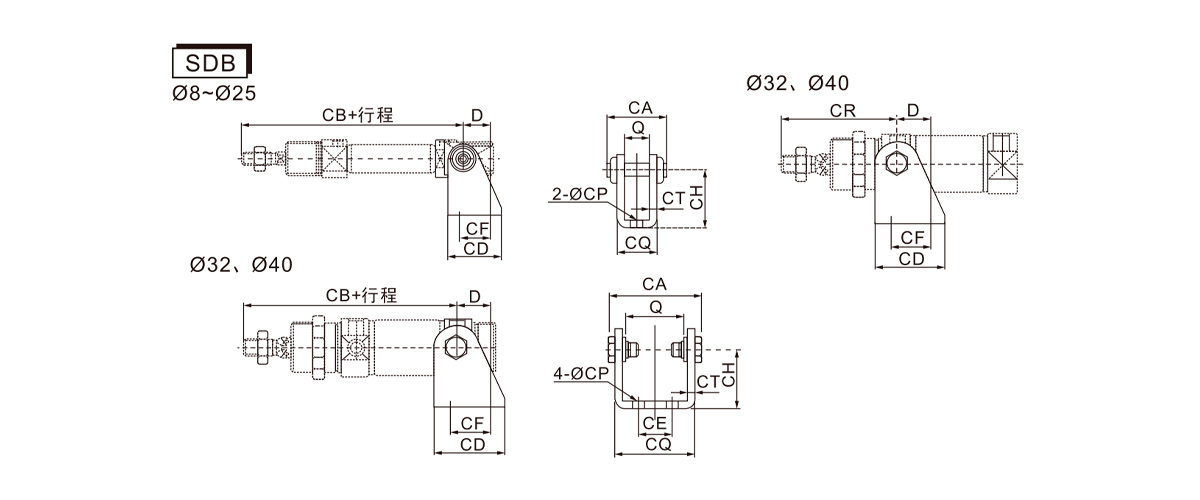

    Biểu tượng/Cylinder diameter 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    CA 18.4 18.4 28 28 38 38 55.6 69.6
    CB 76 76 91 98 115 126 117 146
    đĩa CD 20 20 25 25 32 32 41 52
    CN - - - - - - 20 28
    CF 12.5 12.5 15 15 20 20 24 30
    CH 24 24 27 27 30 30 35 40
    CP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    CQ 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    CT 2.5 2.5 3 3 4 4 4 5
    CR - - - - - - 67 81

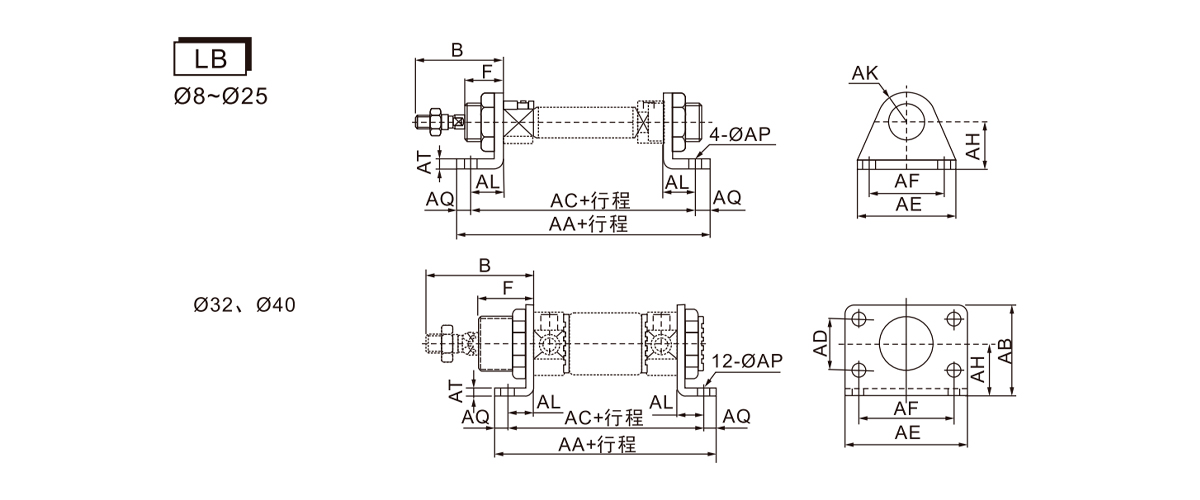

    Biểu tượng/Cylinder diameter 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    AA 78 78 90 96 112 115 110 149
    AB - - - - - - 49 58
    AC 68 68 78 84 96 99 96 129
    QUẢNG CÁO - - - - - - 28 30
    AE 35 35 42 42 54 54 66 80
    AF 25 25 32 32 40 40 52 60
    AH 16 16 20 20 25 25 28 33
    AK 10 10 13 13 20 20 - -
    AL 11 11 14 14 17 17 14 20
    AP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    AQ 5 5 6 6 8 8 7 10
    TẠI 3 3 4 4 5 5 4 5
