Xi lanh mini hợp kim nhôm dòng MAL Nhà cung cấp

Trang chủ / Sản phẩm / Xi lanh khí / Xi lanh nhỏ / Xi lanh mini hợp kim nhôm dòng MAL

Xi lanh mini hợp kim nhôm dòng MAL Xi lanh mini hợp kim nhôm dòng MAL Xi lanh mini hợp kim nhôm dòng MAL
  • Xi lanh mini hợp kim nhôm dòng MAL
  • Xi lanh mini hợp kim nhôm dòng MAL
  • Xi lanh mini hợp kim nhôm dòng MAL
Xi lanh nhỏ

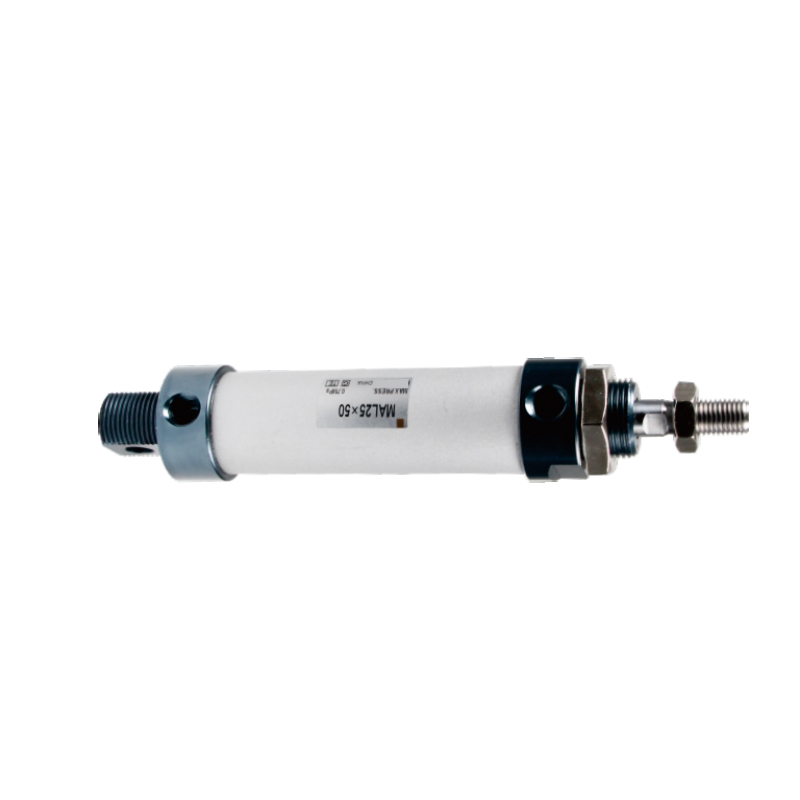

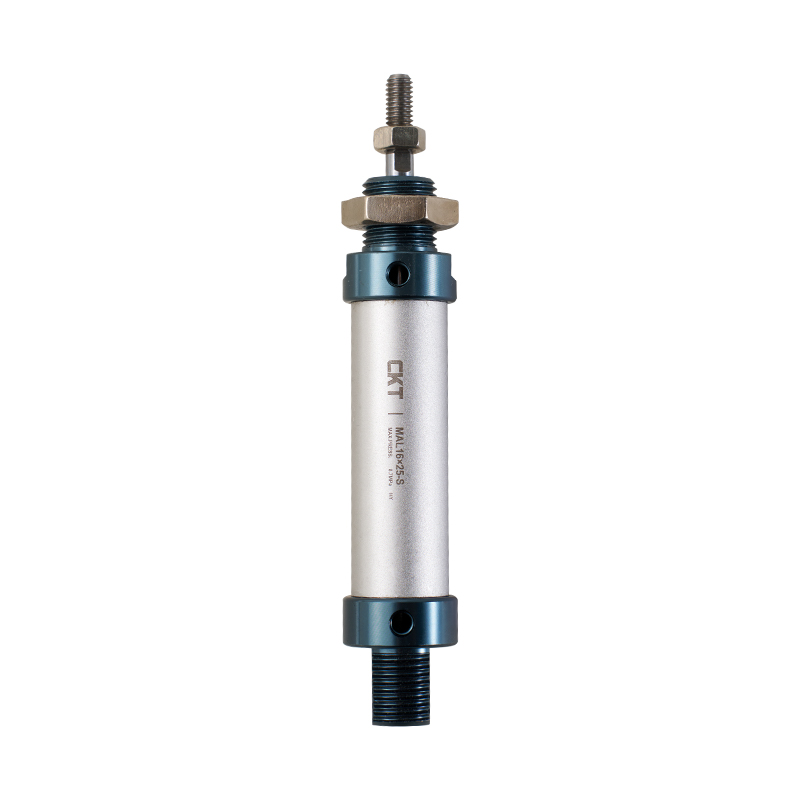

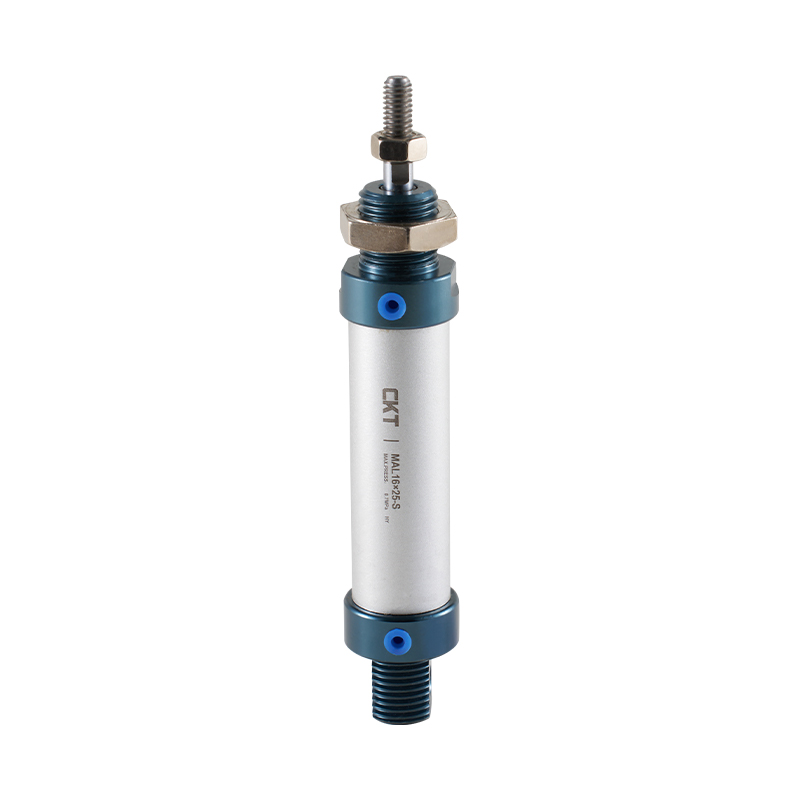

Xi lanh mini hợp kim nhôm dòng MAL

1. Thực hiện các tiêu chuẩn của công ty và sử dụng thân xi lanh ống tròn bằng nhôm;
2. Nắp trước và nắp sau được nối với ống trụ bằng ren;
3. Phớt piston sử dụng cấu trúc bịt kín hai chiều có hình dạng đặc biệt với kích thước nhỏ gọn và chức năng lưu trữ dầu;
4. Vỏ trước sử dụng dẫn hướng vòng bi tự bôi trơn với hiệu suất bôi trơn và dẫn hướng tốt;
5. Hình thức nắp sau đa dạng giúp cho việc lắp đặt xi lanh thuận tiện hơn;
6. Xi lanh có nhiều thông số kỹ thuật và phụ kiện lắp đặt xi lanh có sẵn cho khách hàng lựa chọn.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh mini bằng thép không gỉ dòng MI
SAU：Xi lanh mini bằng thép không gỉ dòng MA
  • Đường kính trong (mm) 20 25 32 40
    Loại hành động Dòng MSAL và MTAL Loại tác động đơn
    loạt khác Kiểu chuyển động qua lại
    Môi trường làm việc không khí
    Phạm vi áp suất Kiểu chuyển động qua lại 0,1~1,0MPa(14~145Psi)
    Loại tác động đơn 0,2 ~ 1,0MPa(28 ~ 145Psi)
    Đảm bảo khả năng chịu áp lực 1,5MPa(215Psi)
    Phạm vi nhiệt độ hoạt động ° C -20~70
    Phạm vi tốc độ hoạt động Loại tác động đơn：50~800mm/s
    Loại phản ứng:30~800mm/s
    Phạm vi dung sai du lịch 0~150 10 >150*1.4
    Loại bộ đệm Tấm đệm cản
    * Đường kính tiếp quản PT1/8 PT1/4
    *Có sẵn loại ren NPT và G để kết nối. Vui lòng chọn.

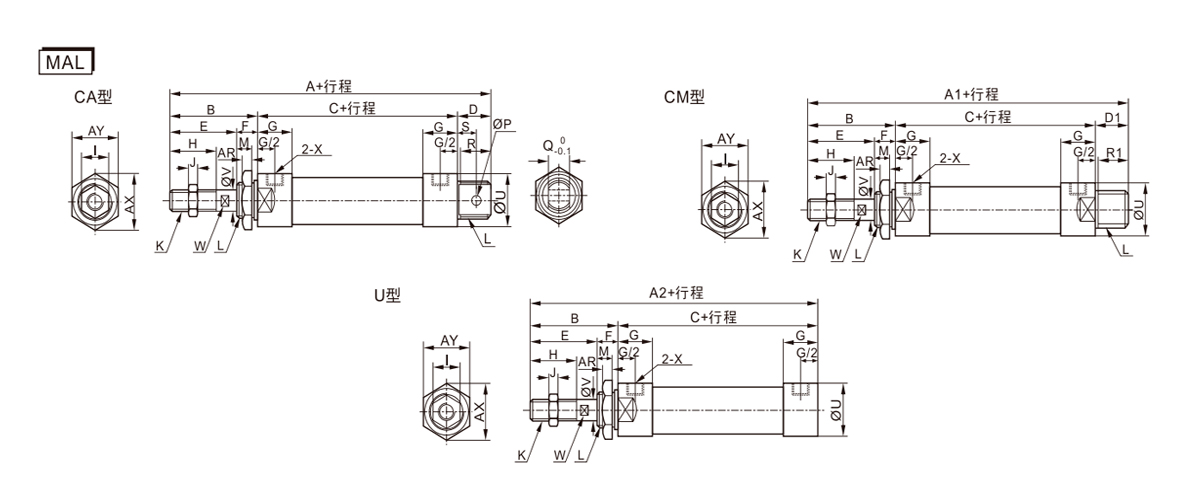

  • Đường kính/ký hiệu xi lanh A A1 A2 B C D D1 E F G H I J K L M P Q R R1 S U V W X AR Rìu AY
    16 107 108 92 40 51 16 16 24 16 10 16 10 5 M6×1 M16×1.5 14 6 12 16 12 10 22 9 6 PTM5 6 25 22
    20 131 122 110 40 70 21 12 28 12 16 20 12 5 M8×1,25 M22×1.5 10 8 16 19 12 12 29 8 0 PT1/8 7 33 29
    25 135 128 114 44 70 21 14 30 14 16 22 17 6 M10×1,25 M22×1.5 12 8 16 19 14 12 34 10 8 PT1/8 7 33 29
    32 141 128 114 44 70 21 14 30 14 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 14 15 39.5 12 10 PT1/8 8 37 32
    40 143 130 116 46 92 27 14 32 14 16 24 19 7 M12×1,25 M30×2.0 12 12 20 25 14 15 49.5 16 14 PT1/4 9 47 41

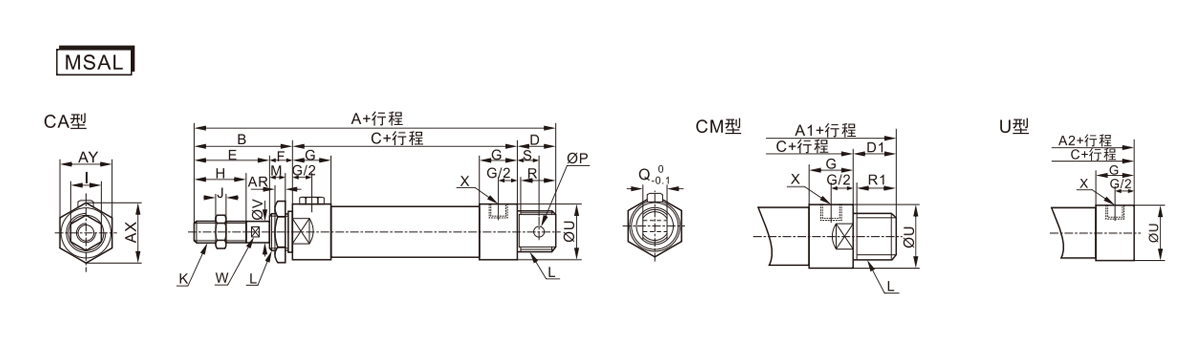

    Biểu tượng A A1 A2 B C D D1 E F
    Lỗ khoan/đột quỵ 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101
    20 156 181 206 147 172 197 135 160 185 40 95 120 145 21 12 28 12
    25 160 185 210 153 178 203 139 164 189 44 95 120 145 21 14 30 14
    32 166 191 216 153 178 203 139 164 189 44 95 120 145 27 14 30 14
    40 190 215 240 177 202 227 163 188 213 46 117 142 167 27 14 32 14

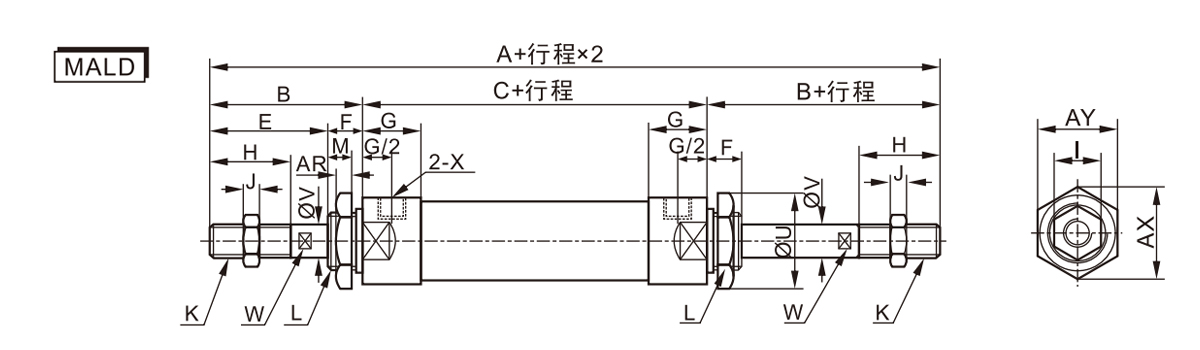

    Đường kính/ký hiệu xi lanh G H 1 J K L M P Q R R1 S U V W X AR Rìu AY
    20 16 20 12 6 M8×1,25 M22×1.5 10 8 16 19 10 12 29 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1.5 12 8 16 19 12 12 34 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 12 15 39.5 12 10 PT1/8 8 37 32
    40 22 24 17 7 M12×1,25 M30×2.0 12 12 20 25 12 15 49.5 16 14 PT1/4 9 47 41

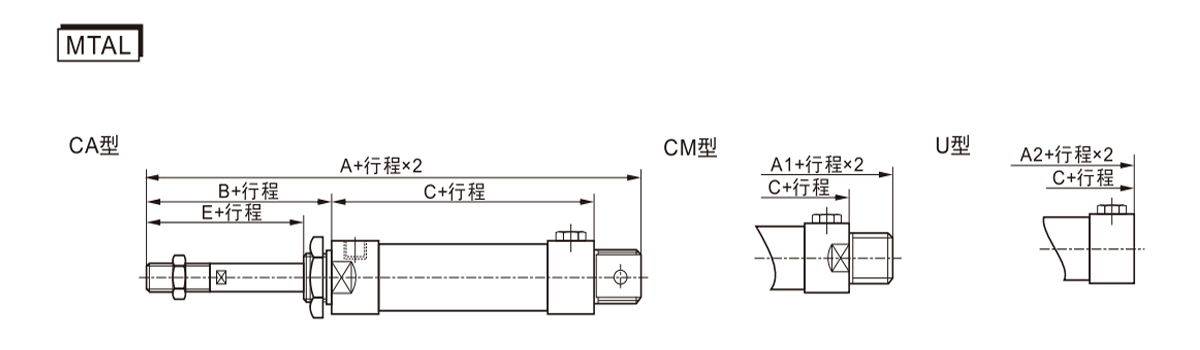

    Đường kính/ký hiệu xi lanh A A1 A2 C
    Hành trình 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100
    20 146 156 171 181 137 147 162 172 125 135 150 160 85 95 110 120
    25 150 160 175 185 143 153 168 178 129 139 154 164 85 95 110 120
    32 156 166 186 196 143 153 173 183 129 139 159 169 85 95 115 125
    40 180 190 210 220 167 177 197 207 153 163 183 193 107 117 137 147

    Đường kính/ký hiệu xi lanh A B C E F G H I J K L M U V W X AR Rìu AY
    20 150 40 70 28 12 16 20 12 6 M8×1,25 M22×1.5 10 29 8 6 PT1/8 7 33 29
    25 158 44 70 30 14 16 22 17 6 M10×1,25 M22×1.5 12 34 10 8 PT1/8 7 33 29
    32 158 44 70 30 14 16 22 17 6 M10×1,25 M24×2.0 12 39.5 12 10 PT1/8 8 37 32
    40 184 46 92 32 14 22 24 17 7 M12×1,25 M30×2.0 12 49.5 16 14 PT1/4 9 47 41

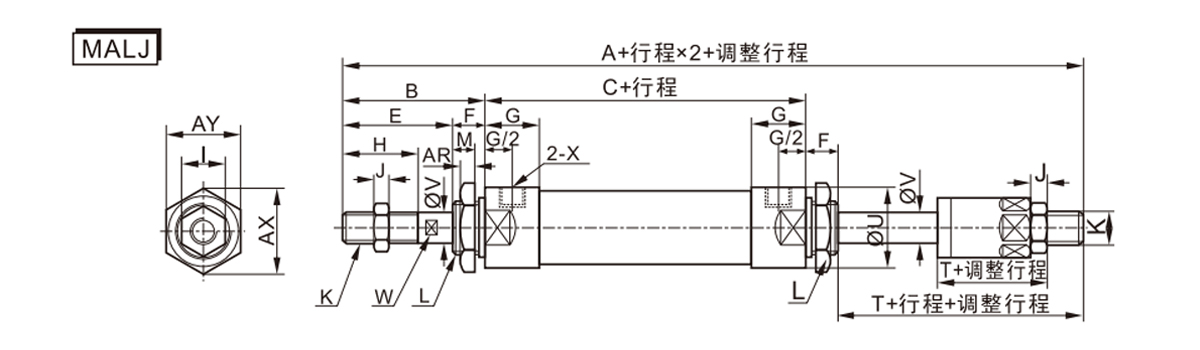

    Đường kính/ký hiệu xi lanh A B C E F G H I J K L M T U V W X AR Rìu AY
    20 147 40 70 28 12 16 20 12 6 M8×1,25 M22×1.5 10 25 29 8 6 PT1/8 7 33 29
    25 155 44 70 30 14 16 22 17 6 M10×1,25 M22×1.5 12 27 34 10 8 PT1/8 7 33 29
    32 155 44 70 30 14 16 22 17 6 M10×1,25 M24×2.0 12 27 39.5 12 10 PT1/8 8 37 32
    40 180 46 92 32 14 22 24 17 7 M12×1,25 M30×2.0 12 28 49.5 16 14 PT1/4 9 47 41

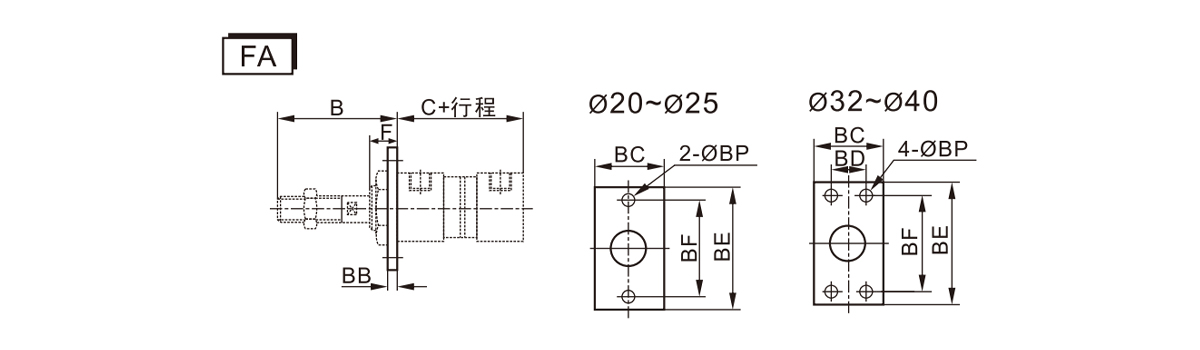

    Biểu tượng B C
    (loạt MAL)     		C (loạt MSAL) BB BC BD ĐƯỢC bạn trai BP F
    Lỗ khoan/đột quỵ 0~50 51~100 101~150
    20 40 70 95 120 145 4 38 - 64 50 6.5 12
    25 44 70 95 120 145 4 38 - 64 50 6.5 14
    32 44 70 95 120 145 4 47 33 72 58 6.5 14
    40 46 92 117 142 167 4 50 36 84 70 6.5 14

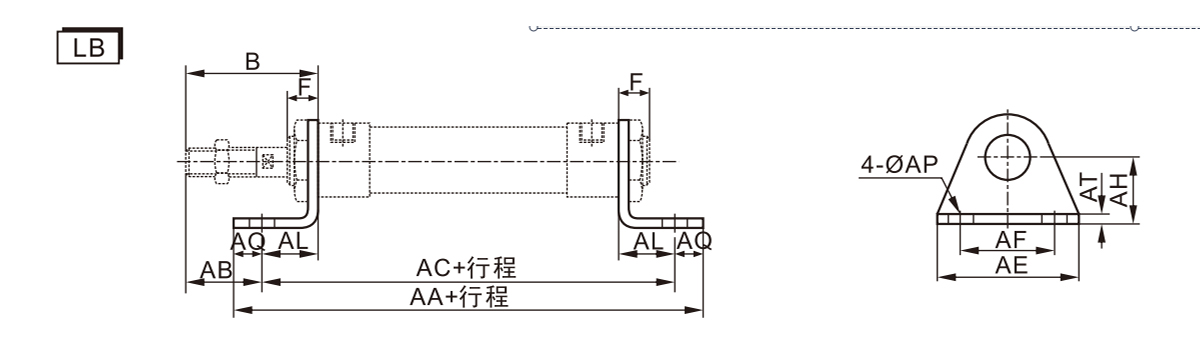

    Biểu tượng B F AA
    (loạt MAL)     		AA(dòng MSAL) AB AC
    (loạt MAL)     		AC (dòng MSAL) AE AF AL AQ AP TẠI AH
    Lỗ khoan/đột quỵ 0~50 51~100 101~150 0~50 51~100 101~150
    20 40 12 116 141 166 191 25 100 125 150 175 54 40 15 8 6.5 3 25
    25 44 14 116 141 166 191 29 100 125 150 175 54 40 15 8 6.5 3 25
    32 44 14 136 161 186 211 19 120 145 170 195 59 45 25 8 6.5 4 32
    40 46 14 158 183 208 233 21 142 167 192 217 64 50 25 8 6.5 4 36

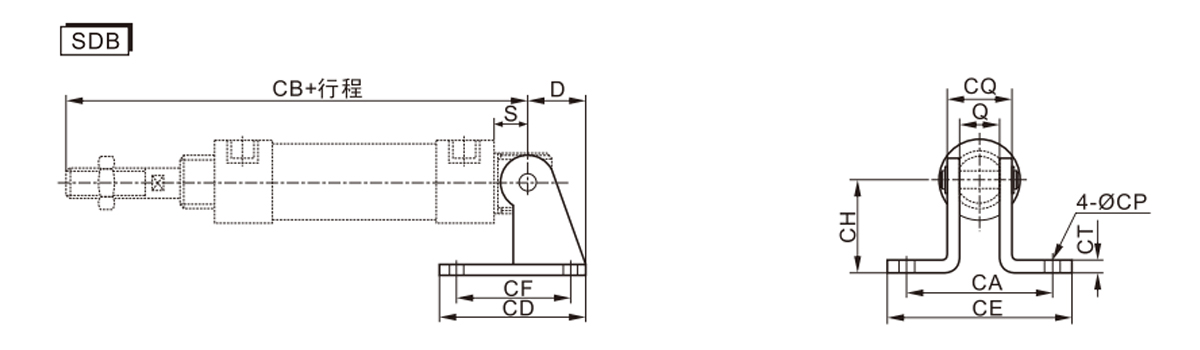

    Biểu tượng D S Q CA CB
    (loạt MAL)     		CB(dòng MSAL) đĩa CD CN CF CH CT CP CQ
    Lỗ khoan/đột quỵ 0~50 51~100 101~150
    20 21 12 16 51 122 147 172 197 48 67 32 32 3 6.5 22
    25 21 12 16 51 126 151 176 201 48 67 32 32 3 6.5 22
    32 27 15 16 51 129 154 179 204 52 67 36 36 4 6.5 24
    40 27 15 20 55 153 178 203 228 56 71 40 40 4 6.5 28
