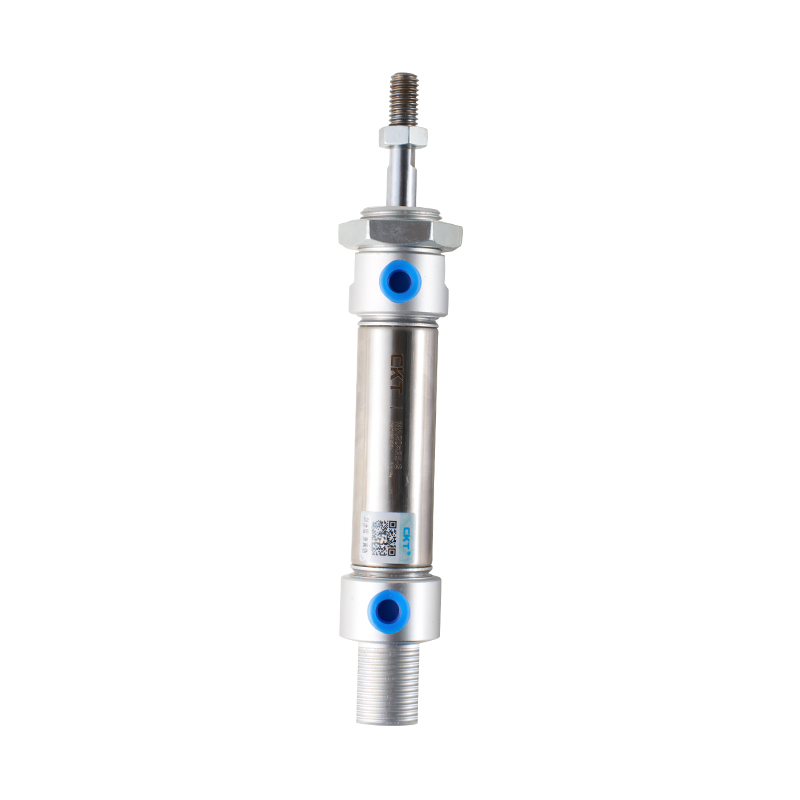

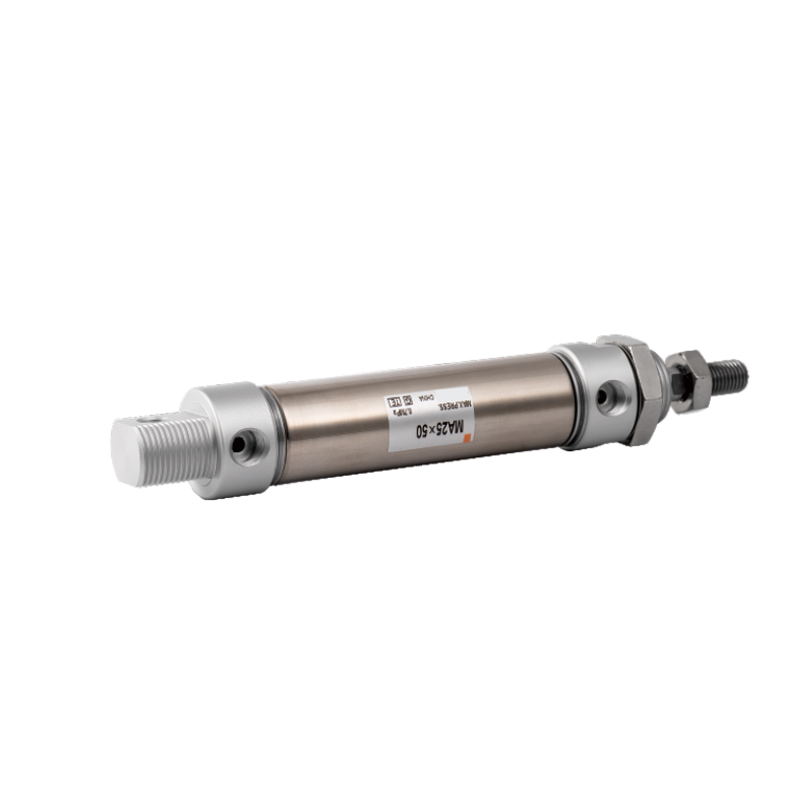

Xi lanh mini bằng thép không gỉ dòng MA Nhà cung cấp

Trang chủ / Sản phẩm / Xi lanh khí / Xi lanh nhỏ / Xi lanh mini bằng thép không gỉ dòng MA

Xi lanh mini bằng thép không gỉ dòng MA Xi lanh mini bằng thép không gỉ dòng MA
  • Xi lanh mini bằng thép không gỉ dòng MA
  • Xi lanh mini bằng thép không gỉ dòng MA
Xi lanh nhỏ

Xi lanh mini bằng thép không gỉ dòng MA

1. Phớt piston sử dụng cấu trúc bịt kín hai chiều có hình dạng đặc biệt với kích thước nhỏ gọn và chức năng lưu trữ dầu;
2. Vỏ trước và sau được trang bị miếng đệm chống va chạm cố định để giảm tác động đảo chiều của xi lanh;
3. Một loạt các hình thức bìa sau giúp việc lắp đặt xi lanh thuận tiện hơn;
4. Vỏ trước và sau và thân xi lanh bằng thép không gỉ sử dụng cấu trúc cán đinh tán với kết nối đáng tin cậy;
5. Thân xi lanh sử dụng ống thép không gỉ có độ chính xác cao, có độ bền và khả năng chống ăn mòn cao;
6. Xi lanh có nhiều thông số kỹ thuật và phụ kiện lắp đặt xi lanh có sẵn cho khách hàng lựa chọn;
7. Tất cả các xi lanh trong loạt sản phẩm này đều được gắn bằng nam châm.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh mini hợp kim nhôm dòng MAL
SAU：Xi lanh mini bằng thép không gỉ dòng CM2 (Tác động đơn)
  • Đường kính trong (mm) 16 20 25 32 40 50 63
    Loại hành động MSAI  MTA Loại tác động đơn -
    tháng 3 - Kiểu chuyển động qua lại
    MAI  MADI  MAJ Kiểu chuyển động qua lại -
    MACI  MACDI   MACJ - Loại đệm tác động kép
    môi trường làm việc không khí
    Phạm vi áp suất hoạt động Kiểu chuyển động qua lại 0,1~1,0MPa(15~145Psi)
    Loại tác động đơn 0,2 ~ 1,0MPa(28 ~ 145Psi)
    Đảm bảo khả năng chịu áp lực 1,5MPa(215Psi)
    Phạm vi nhiệt độ hoạt động ° C -20~70
    Phạm vi tốc độ hoạt động Loại tác động đơn:50~800mm/s
    Loại định kỳ:30~800mm/s
    Phạm vi dung sai du lịch 0~150*10        >150 14
    Loại bộ đệm Dòng C-MAC, C-MACD, C-MACJ: Bộ đệm có thể điều chỉnh;
    Dòng khác: Miếng đệm chống va chạm
    * Đường kính tiếp quản M5×0,8 PT1/8 PT1/4
    *Có sẵn loại luồng NPT và G cho kết nối.

  • Đường kính trong/ký hiệu A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X AR Rìu AY Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1.5 14 6 12 14 9 21 6 8 M5×0,8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1,25 M22×1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1,25 M22×1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

    Đường kính/ký hiệu xi lanh U V
    50 53 16
    63 67 16

    Biểu tượng A A1 B C D D1 E F G H I
    Đường kính trong/hành trình 50 51-100 ≥101 50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Đường kính trong/ký hiệu J K L M P Q R S U V W X AR Rìu AY
    16 5 M6×1 M16×1.5 14 6 12 14 9 21 6 5 M5×0,8 5 25 22
    20 6 M8×1,25 M22×1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1,25 M22×1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1,25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

    Biểu tượng A A1 B C D D1 E F
    Đường kính trong/hành trình 25 50 ≤75 100 25 50 ≤75 100 25 50 ≤75 100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Đường kính trong/ký hiệu G H I J K L M P Q R S U V W X AR Rìu AY
    16 10 16 10 5 M6×1 M16×1.5 14 6 12 14 9 21 6 5 M5×0,8 6 25 22
    20 16 20 12 6 M8×1,25 M22×1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

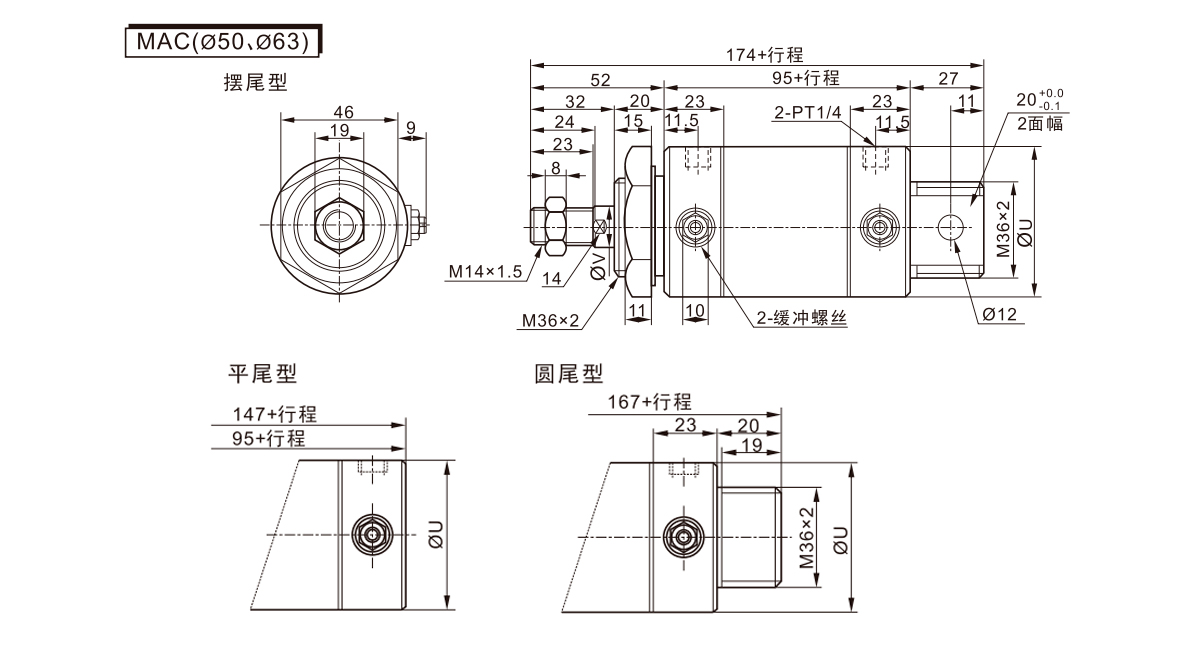

    Đường kính trong/ký hiệu A B C E F G H I J K L M U V W X AR Rìu AY Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1.5 14 21 6 5 M5×0,8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1,25 M22×1.5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1,25 M22×1.5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1,25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1,25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1.5 M36×2.0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1.5 M36×2.0 15 67 16 14 PT1/4 11 53 46 -

    Đường kính trong/ký hiệu A B C E F G H I J J1 K K1 L M U V W X AR Rìu AY Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1.5 14 21 6 5 M5×0,8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1,25 M8×1,25 M22×1.5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M22×1.5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1,25 M12×1,25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1.5 M12×1,25 M36×2.0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1.5 M12×1,25 M36×2.0 15 67 16 14 PT1/4 11 53 46 - 28

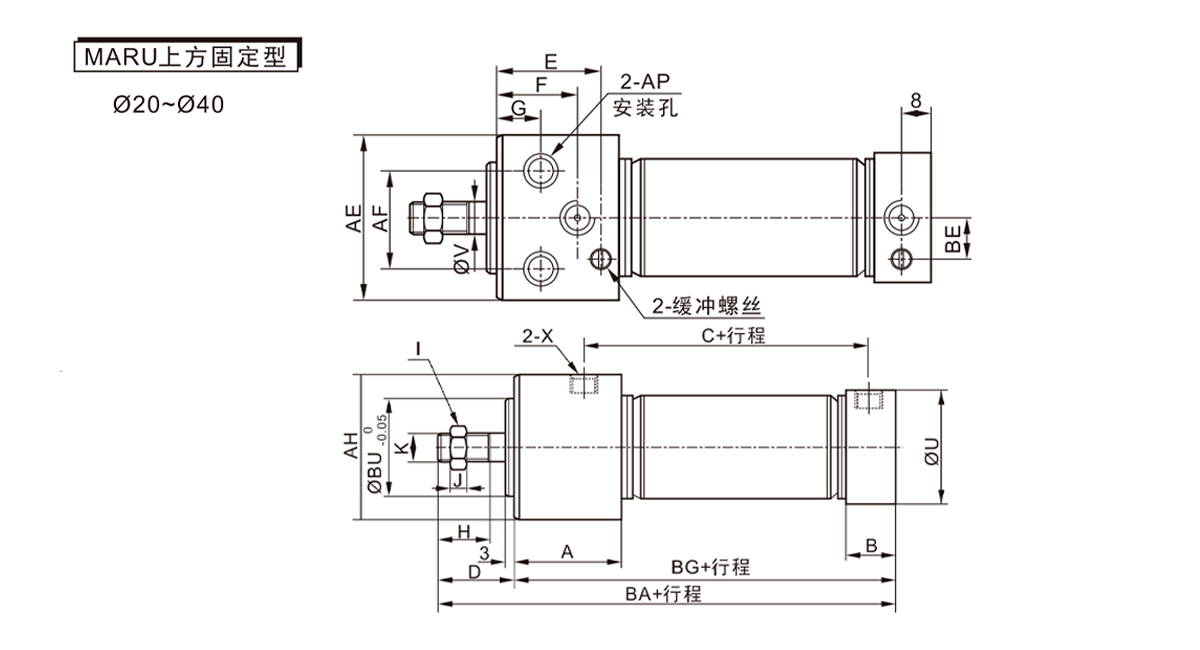

    Đường kính trong/ký hiệu A B C D E F G H I J K U V X AE AF AP AH cử nhân ĐƯỢC BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8×1,25 27 8 PT1/8 33.5 21 Ø9,5
    Độ sâu 6,5
    Xuyên qua lỗ: Ø5,5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1,25 30 10 PT1/8 39 25 Ø11.0
    Độ sâu 7,5
    Xuyên lỗ: Ø6.6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1,25 35 12 PT1/8 47 30 Ø14.0
    Độ sâu 10
    Qua lỗ: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1.5 41.6 16 PT1/8 58.5 38 Ø17,5
    Độ sâu 12,5
    Xuyên qua lỗ: Ø11     		52.3 132.6 15 97.6 32

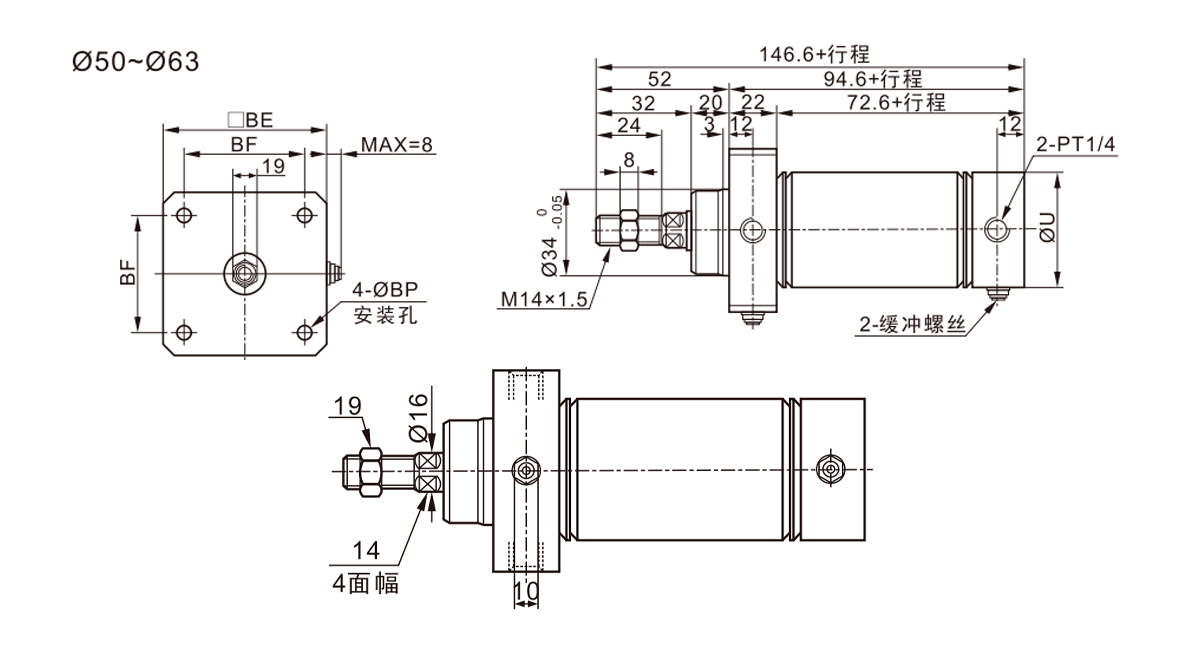

    Đường kính trong/ký hiệu U AE AF Al AP
    50 53 62 44 31 Song phương: 011,0 dp 6,5
    Xuyên lỗ: 06.6
    63 67 74 48 37 Hai mặt: Ø14,0 dp 8,5
    Xuyên qua lỗ: Ø9.0

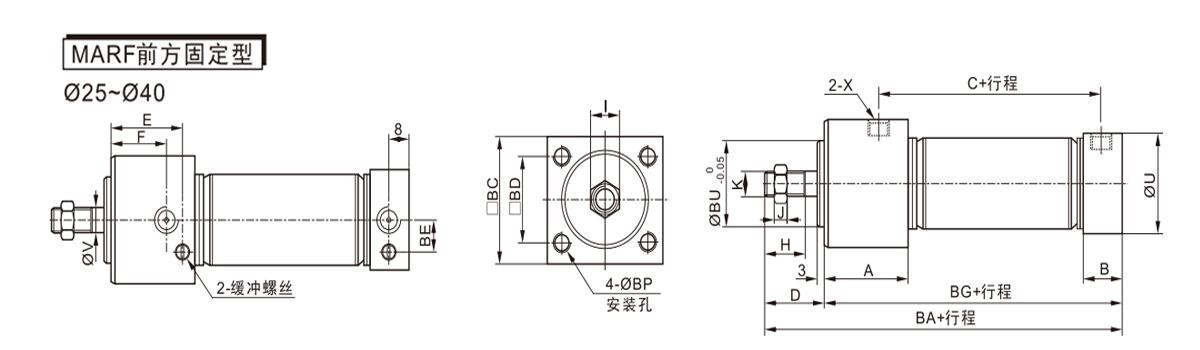

    Đường kính trong/ký hiệu A B C D E F H 1 J K U V X cử nhân BC BD ĐƯỢC BG BP BU
    20 29 16 59 31 24 22 20 13 5 M8×1,25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0,8 sâu9 20
    25 29 16 59 33 24 22 22 17 9 M10×1,25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1.0 Sâu11 26
    32 29 16 59 33 25 22 22 17 6 M10×1,25 35 12 PT1/8 122 42.5 30 12 89 M6×1.0 Sâu11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1.5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8×1,25 Deep14 32

    Đường kính trong/ký hiệu U ĐƯỢC bạn trai BP
    50 53 62 48 6.6
    63 67 74 58 9

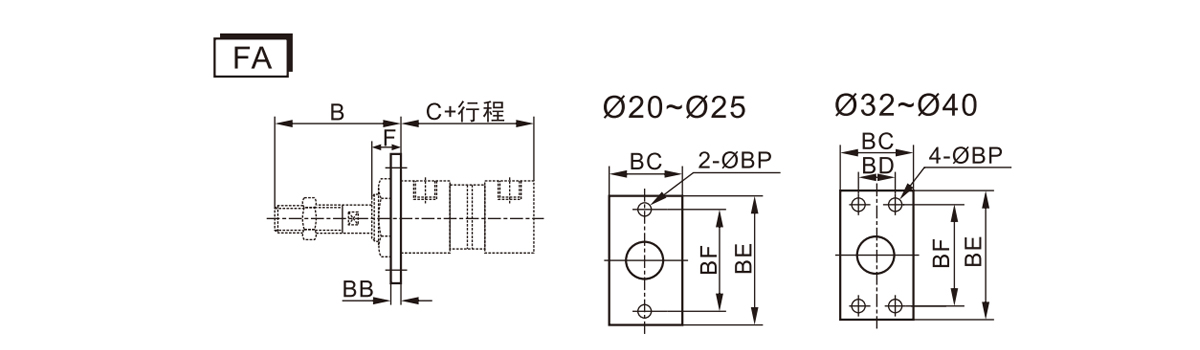

    Biểu tượng B C (dòng MA) C (dòng MSA) BB BC BD ĐƯỢC bạn trai BP F
    Lỗ khoan/đột quỵ 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

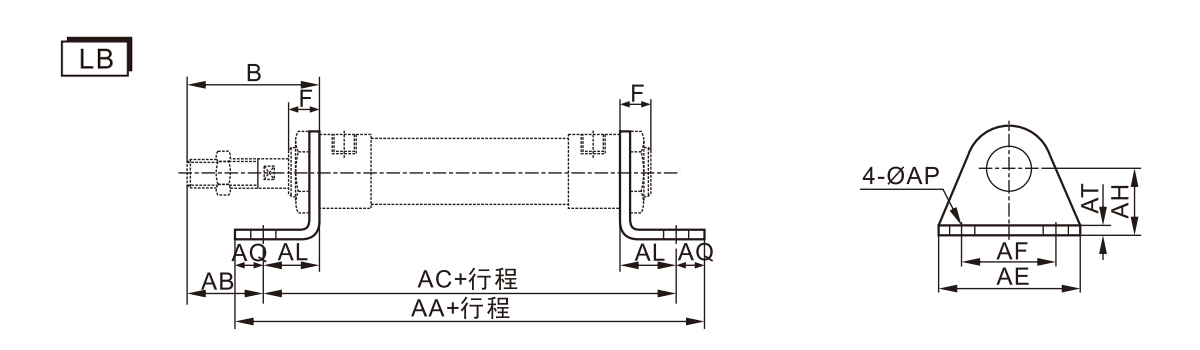

    Biểu tượng B F AA(dòng MA) AA (dòng MSA) AB AC (Dòng MA) AC (dòng MSA) AE AF AL AQ AP TẠI AH
    Lỗ khoan/đột quỵ 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

    Biểu tượng D S Q CA CB(dòng MA) CB (dòng MSA) đĩa CD CN CF CH CT CP CQ
    Lỗ khoan/đột quỵ 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
