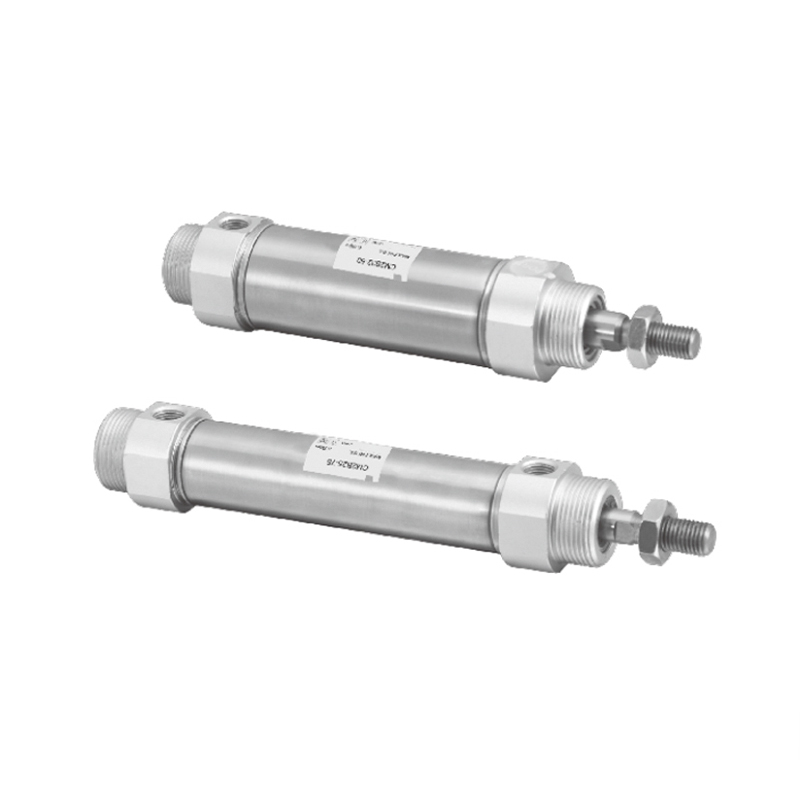

Xi lanh mini bằng thép không gỉ dòng CM2 (Tác động đơn)
  • Xi lanh mini bằng thép không gỉ dòng CM2 (Tác động đơn)
Xi lanh nhỏ

Xi lanh mini bằng thép không gỉ dòng CM2 (Tác động đơn)

Xi lanh mini bằng thép không gỉ dòng CM2 (Tác động đơn) là xi lanh mini bằng thép không gỉ với thiết kế tinh xảo. Nó áp dụng nguyên lý truyền động tác động đơn và đặc biệt phù hợp với môi trường chống ăn mòn sạch và hạn chế về không gian. Lõi của nó dựa vào khả năng tắt của phương tiện truyền động và lò xo tích hợp để đạt được chuyển động định hướng và tự động thiết lập lại cần piston.

· Thanh piston giãn ra khi dẫn động, và lò xo phục hồi khi giảm áp suất: Khi môi trường dẫn động tác dụng lên xi lanh, nó thắng lực lò xo tích hợp và đẩy cần piston ra ngoài để thực hiện công; Một khi môi trường truyền động bị loại bỏ hoặc bị gián đoạn, lò xo bị nén sẽ ngay lập tức giải phóng năng lượng tích trữ, buộc cần piston phải rút lại một cách ổn định và đáng tin cậy về vị trí ban đầu.
· Thanh piston co lại khi dẫn động, và lò xo giãn ra khi mất áp suất: Khi môi trường dẫn động tác dụng lên xi lanh, nó nén lò xo tích hợp và đồng thời kéo cần piston vào trong; sau khi môi trường truyền động bị loại bỏ hoặc bị gián đoạn, lực đặt lại của lò xo chiếm ưu thế, chủ động đẩy cần piston ra ngoài và trở về trạng thái mở rộng ban đầu.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh mini bằng thép không gỉ dòng MA
SAU：Xi lanh mini bằng thép không gỉ dòng CM2 (Tác dụng kép)
  • Đường kính xi lanh (mm) 20 25 32 40
    Chất lỏng được sử dụng không khí
    Chế độ hoạt động Tác dụng đơn
    Áp suất vận hành tối đa 1,0 MPa
    Áp suất vận hành tối thiểu 0,18 MPa (lò xo nén), 0,23 MPa (lò xo giãn)
    Nhiệt độ môi trường và chất lỏng Công tắc không từ tính: -10°C đến 70°C, công tắc từ: -10°C đến 60°C
    Tốc độ pít-tông 50~750 mm/giây
    Đang đệm Đệm cao su
    Dung sai hành trình (mm) 1.4
    0
    * Bôi trơn Không bắt buộc
    Đường kính kết nối Rc 8/1 8/1 8/1 1/4
    *Nếu cần tra dầu, hãy sử dụng Dầu tuabin số 1 ISOVG32.

  • Bảng mô hình công tắc du lịch/từ tính
    Đường kính xi lanh (mm) Hành trình tiêu chuẩn (mm) Công tắc từ Model   Lưu ý 1) Phần lắp đặt Model   Lưu ý 2) Mẫu đai đeo nhẫn
    20 25,50,75,100,125,150 M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    Lưu ý 1) Để biết thông số kỹ thuật và đặc tính của công tắc từ, hãy tham khảo dòng công tắc từ.
    Chỉ báo chiều dài dây: Không có chỉ báo - 0,5 m, L - 3 m, Z - 5 m
    Ví dụ: M9N, M9NL.
    Lưu ý 2) Các bộ phận lắp đặt và vòng đeo tay phải được đặt hàng và sử dụng kết hợp.

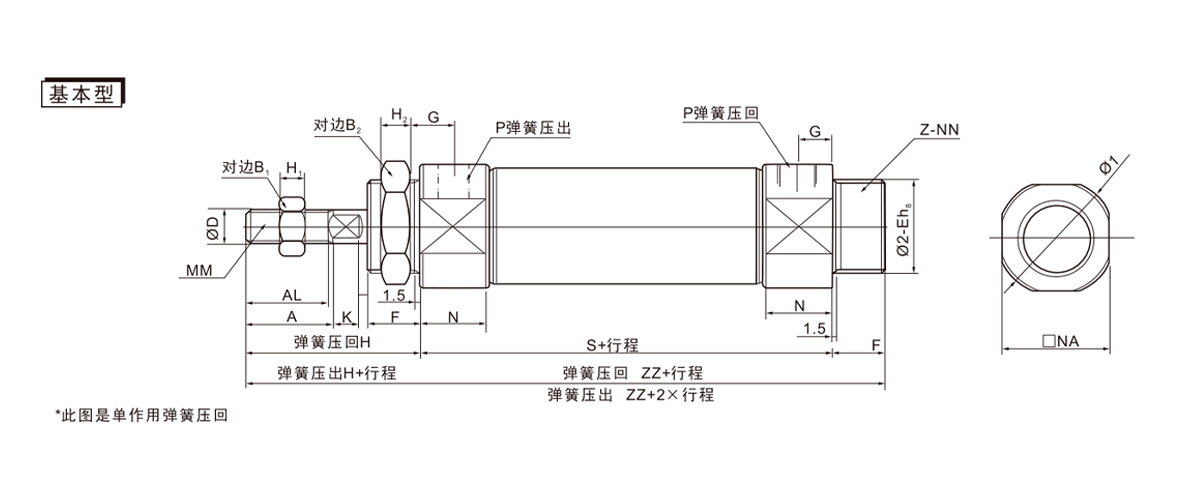

  • Đường kính xi lanh (mm) A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 8/1
    -0,033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1.5 8/1
    -0,033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1.5 8/1
    -0,033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 M14×1.5 21.5 42.5 M32×2 1/4
    -0,039

    Hành trình 1~50 51~100 101~150 151~200 201~250
    Đường kính xi lanh S ZZ S ZZ S ZZ S ZZ S ZZ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

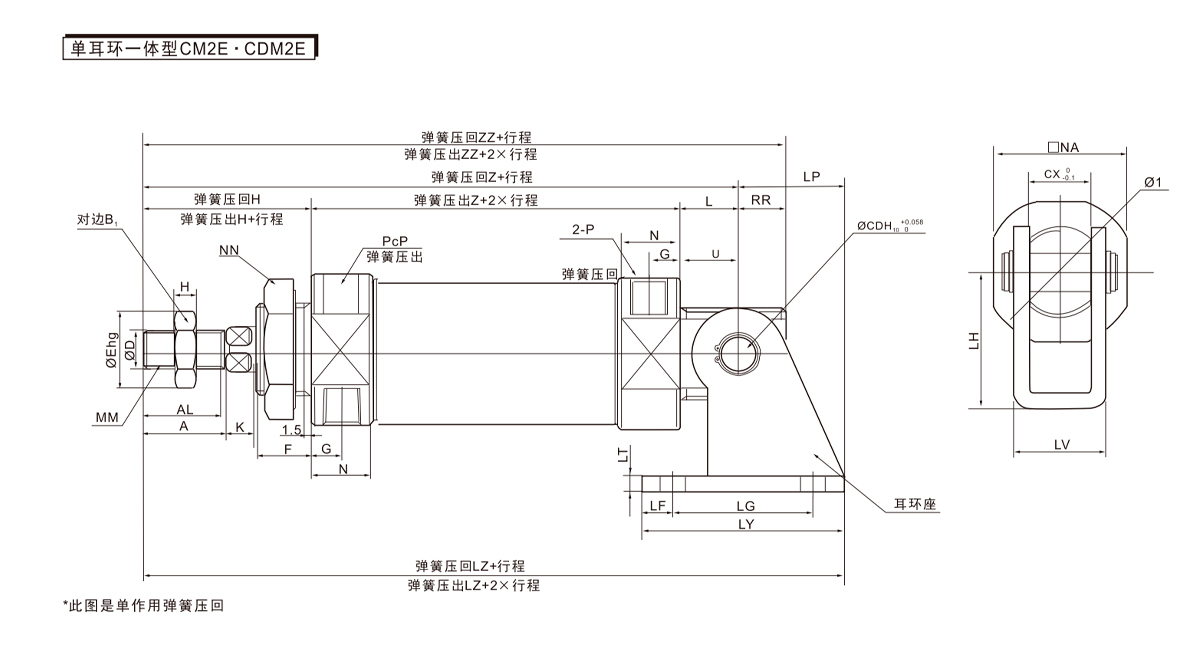

    Đường kính xi lanh (mm) A AL B1 đĩa CD CX D E F G H H1 I K L MM N NA NN P quan hệ công chúng U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 8/1 9 11.5
    -0,033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1.5 8/1 9 11.5
    -0,033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1.5 8/1 12 14.5
    -0,033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1.5 21.5 42.5 M32×2 1/4 12 14.5
    -0,039

    Hành trình 1~50 51~100 101~150 151~200 201~250
    Đường kính xi lanh S Z ZZ S Z ZZ S Z ZZ S Z ZZ S Z ZZ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    Số phần Đường kính xi lanh (mm) LD LF LG LH LP LT LV LY 1~50 51~100 101~150 151~200 201~250
    bãi đáp bãi đáp bãi đáp bãi đáp bãi đáp
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    CM-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
