Xi lanh mini bằng thép không gỉ dòng CM2 (Tác dụng kép) Nhà cung cấp

Trang chủ / Sản phẩm / Xi lanh khí / Xi lanh nhỏ / Xi lanh mini bằng thép không gỉ dòng CM2 (Tác dụng kép)

Xi lanh mini bằng thép không gỉ dòng CM2 (Tác dụng kép) Xi lanh mini bằng thép không gỉ dòng CM2 (Tác dụng kép)
  • Xi lanh mini bằng thép không gỉ dòng CM2 (Tác dụng kép)
  • Xi lanh mini bằng thép không gỉ dòng CM2 (Tác dụng kép)
Xi lanh nhỏ

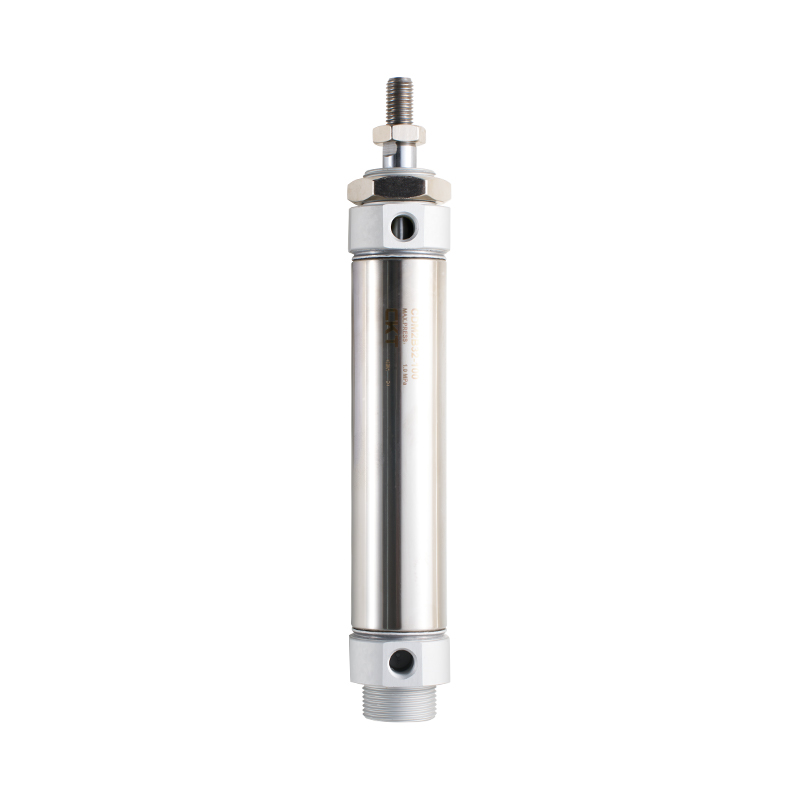

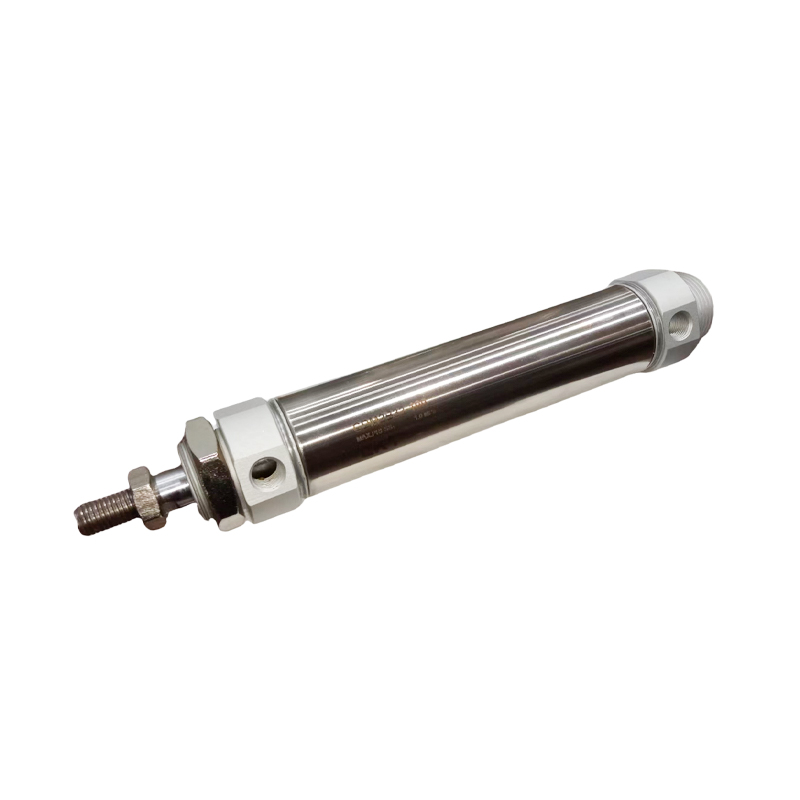

Xi lanh mini bằng thép không gỉ dòng CM2 (Tác dụng kép)

Xi lanh mini bằng thép không gỉ dòng CM2 (Tác động kép) là thiết bị truyền động bằng thép không gỉ nhỏ gọn được thiết kế cho các điều kiện làm việc bị hạn chế về không gian. Nó có động lực tác động kép, có tính đến khả năng chống ăn mòn và độ bền kết cấu, đồng thời phù hợp với các tình huống tự động hóa có yêu cầu cao về khả năng chống chịu môi trường và độ tin cậy.

Các tính năng cốt lõi:
·Khả năng thích ứng của bộ đệm kép: Bộ đệm không khí và bộ đệm đệm cao su có sẵn ở cấu hình kép để đáp ứng các yêu cầu phanh cuối trong các điều kiện tải khác nhau.
·Cấu trúc chống ăn mòn nhẹ: Vỏ nhôm phía trước và phía sau giúp giảm trọng lượng tổng thể, đồng thời xi lanh bằng thép không gỉ cung cấp hàng rào chống gỉ và ăn mòn cơ bản.
·Khả năng chịu đựng môi trường ăn mòn cơ bản: Duy trì hoạt động ổn định trong môi trường có sương mù axit/kiềm yếu, độ ẩm hoặc tiếp xúc với môi trường hóa chất nhẹ.
·Giao diện cài đặt mô-đun: Hỗ trợ nhiều phụ kiện lắp đặt tiêu chuẩn khác nhau (chẳng hạn như trục, chân, mặt bích, v.v.), có thể kết hợp linh hoạt theo cách bố trí không gian thiết bị.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh mini bằng thép không gỉ dòng CM2 (Tác động đơn)
SAU：Xi lanh mini bằng thép không gỉ dòng CJ2 (Tác động đơn)
  • Đường kính xi lanh (mm) 20 25 32 40
    Chất lỏng được sử dụng Không khí (không có dầu*)
    Chế độ vận hành Tác động kép
    Áp suất vận hành tối đa 1.0MPa
    Áp suất vận hành tối thiểu 0,05MPa
    Nhiệt độ môi trường và chất lỏng Công tắc không từ tính: -10°C đến 70°C, công tắc từ: -10°C đến 60°C
    Tốc độ pít-tông 50~750 mm/giây
    Đang đệm Đệm cao su/đệm không khí
    Dung sai chiều dài hành trình (mm) 1.40
    * Bôi trơn Không bắt buộc
    Đường kính kết nối (Rc) 8/1 8/1 8/1 1/4
    *Nếu cần tra dầu, hãy sử dụng Dầu tuabin số 1 ISOVG32.

  • Bảng mô hình công tắc du lịch/từ tính
    Đường kính xi lanh
    (mm)     		Hành trình tiêu chuẩn
    (mm) Lưu ý 1     		Công tắc từ Model Note 2) Phần lắp đặt Model  Note 3 Mẫu đai đeo nhẫn
    20 25,50,75,100,
    125.150.200,
    250.300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Lưu ý 1) Có sẵn các lựa chọn du lịch không chuẩn.
    Lưu ý 2) Để biết thông số kỹ thuật và đặc tính của công tắc từ, hãy tham khảo dòng công tắc từ.
    Đánh dấu chiều dài dây: Không đánh dấu - 0,5 m, L - 3 m, Z - 5 m. Ví dụ: M9N, M9NL.
    Lưu ý 3) Các bộ phận lắp đặt và đai vòng Các mẫu phải được đặt hàng cùng nhau để sử dụng.

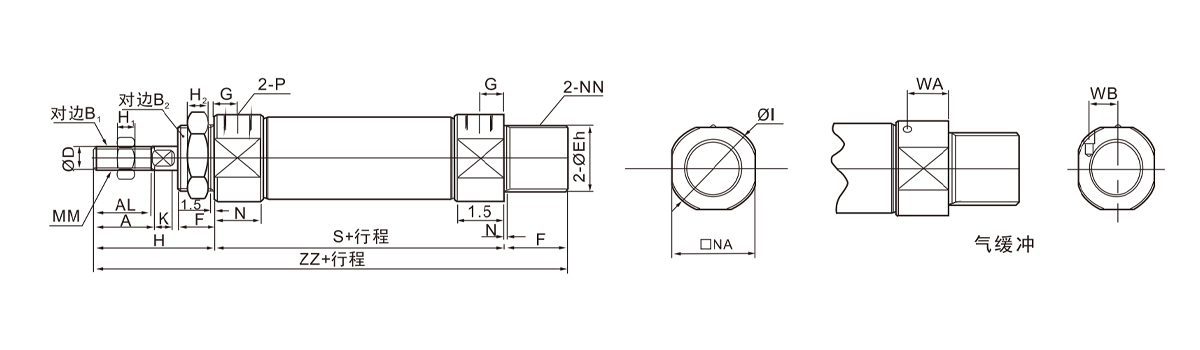

  • Đường kính xi lanh Hành trình chuyến đi A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 8/1 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1.5 8/1 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1.5 8/1 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1.5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

    Đường kính xi lanh áp dụng

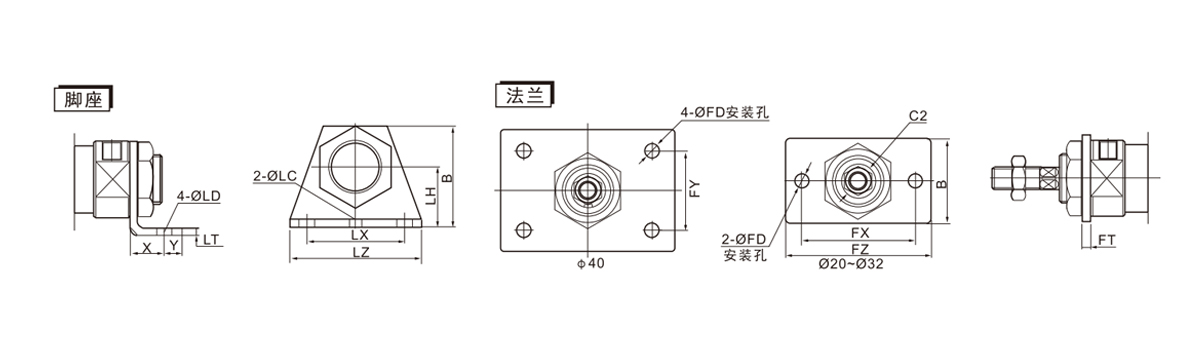

    (mm)     		Chỗ để chân mặt bích
    Số phần X Y ØLD ØLC LX bãi đáp LH LT B Số phần FD năm tài chính ngoại hối FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

    Đường kính xi lanh áp dụng

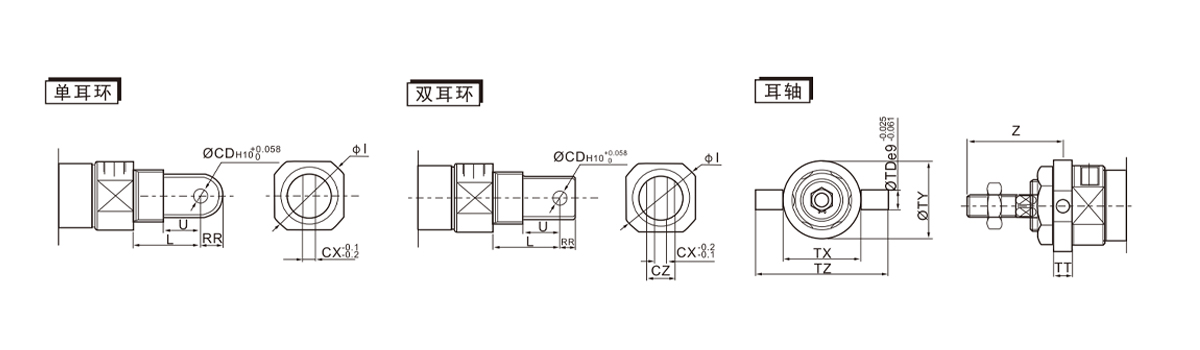

    (mm)     		Bông tai đơn Bông tai đôi Kiểu tai trục
    Số phần L U RR Øl Øđĩa CD CX Số phần L U RR Øđĩa CD CX CZ Øl Số phần TX TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

    Đường kính xi lanh áp dụng

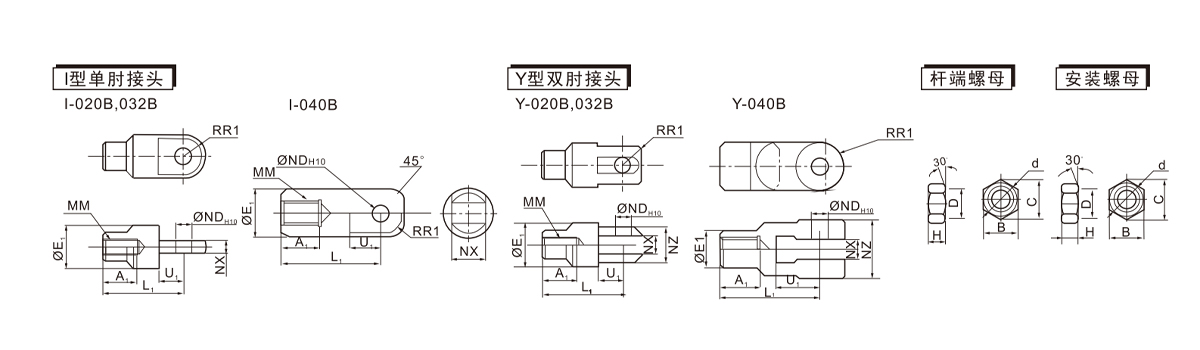

    (mm)     		Khớp khuỷu đơn loại I Khớp khuỷu đôi chữ Y Đai ốc đầu thanh Lắp đai ốc.
    Số phần A1 E1 L1 MM ØND H10 NX R1 U Số phần A1 E1 L1 MM ØND NX New Zealand R1 U1 Số phần B C d H Số phần B C d H D
    20 1-020B 16 20 36 M8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8×1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8×1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25·30 I-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1.5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

    Đường kính xi lanh áp dụng
    (mm)     		Hành trình chuyến đi A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 8/1 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1.5 8/1 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1.5 8/1 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1.5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

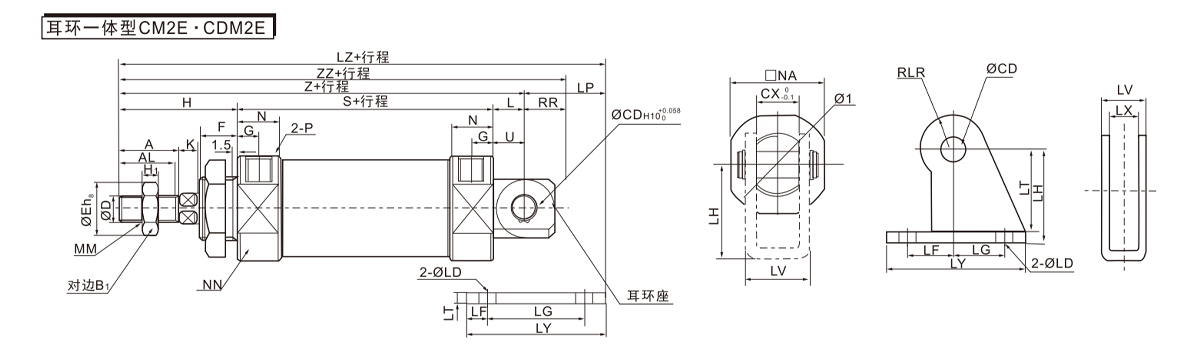

    người giữ bông tai
    Đường kính xi lanh áp dụng
    (mm)     		Số phần LD LF LG LH LP LT LV LY bãi đáp
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
