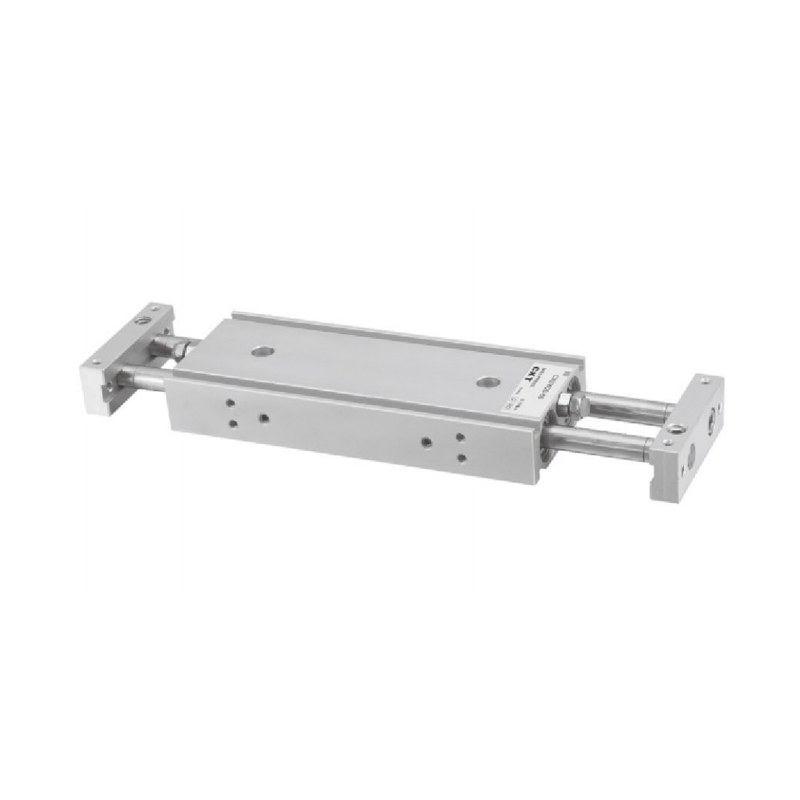

Dòng CXSW thông qua xi lanh thanh đôi
  • Dòng CXSW thông qua xi lanh thanh đôi
Xi lanh nhiều trục

Dòng CXSW thông qua xi lanh thanh đôi

1. Tải trọng tối đa cho phép lớn hơn dòng CXS 2-3 lần
2. Thiết kế xi lanh kép, lực ra gấp 2 lần
3. Độ chính xác không quay cao
4. Khả năng chịu tải bên mạnh
5. Tiêu chuẩn với thiết bị điều chỉnh hành trình: 0-10mm.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh mỏng dòng MGP có thanh dẫn hướng
SAU：Xi lanh đôi dòng CXS (Loại cơ bản)
  • Đặc điểm kỹ thuật
    Kích thước lỗ khoan (mm) 6 10 15 20 25 32
    chất lỏng không khí
    hành động diễn xuất kép
    Áp suất vận hành tối đa
    (Mpa)     		0.7
    Áp suất vận hành tối thiểu
    (Mpa)     		0.15 0.1
    Nhiệt độ môi trường và chất lỏng -10~ 60oC (Không đóng băng)
    Đệm Cản trước cao su cả hai đầu
    Vận hành Tốc độ Pít-tông
    (mm/s)     		50~500
    Cấu trúc Thanh đôi (Lực đầu ra gấp đôi)
    * Bôi trơn Không bắt buộc
    Phạm vi hành trình có thể điều chỉnh 0~-10mm
    mang Vòng bi trượt / Vòng bi ống lót
    Cổng đường ống M5×0,8 RC1/8
    *Vui lòng sử dụng ISOVG32 nếu bạn muốn sử dụng chất bôi trơn.

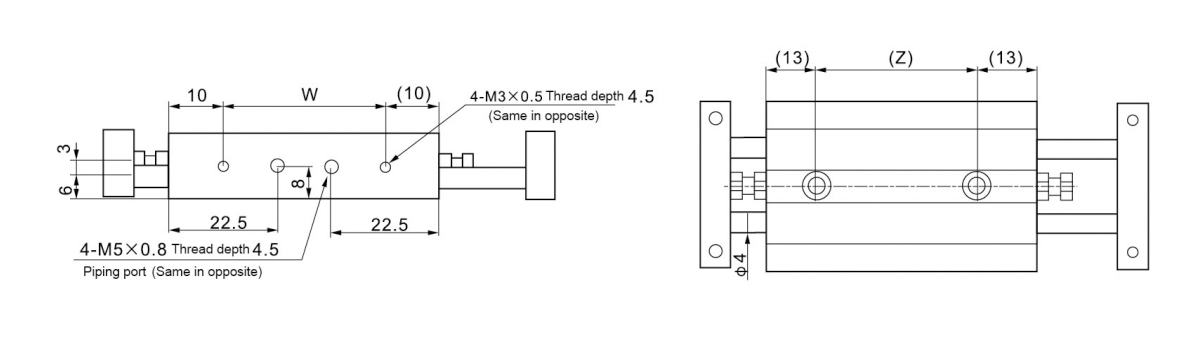

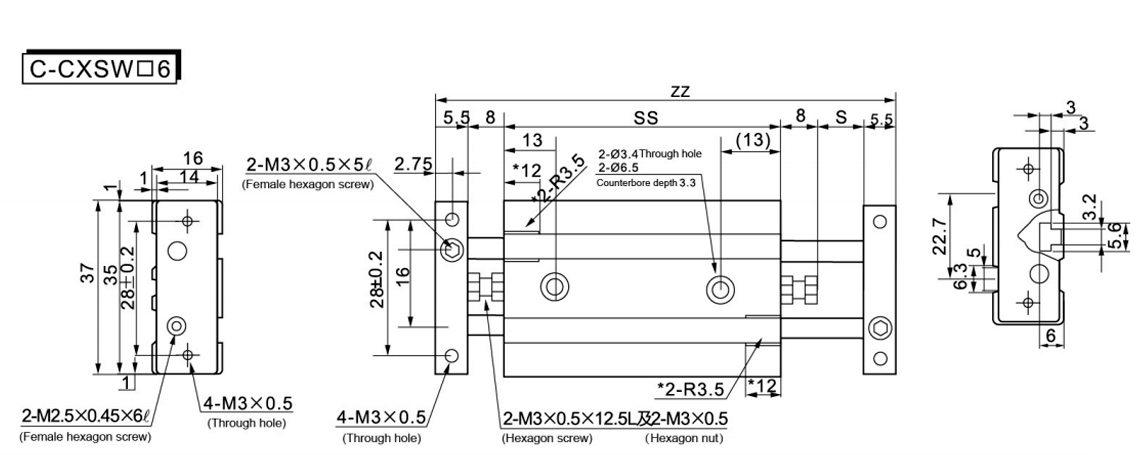

  • người mẫu S SS ZZ Z W
    C-CXSW□6-10 10 66 103 40 46
    C-CXSW□6-20 20 76 123 50 56
    C-CXSW□6-30 30 86 143 60 66
    C-CXSW□6-40 40 96 163 70 76
    C-CXSW□6-50 50 106 183 80 86
    Để lắp công tắc từ cho trụ C-CXSW□6-10   và C-CXSW□6-20  , hãy tháo bộ phận dùng để cố định hố công tắc từ.(Kích thước được đánh dấu *)

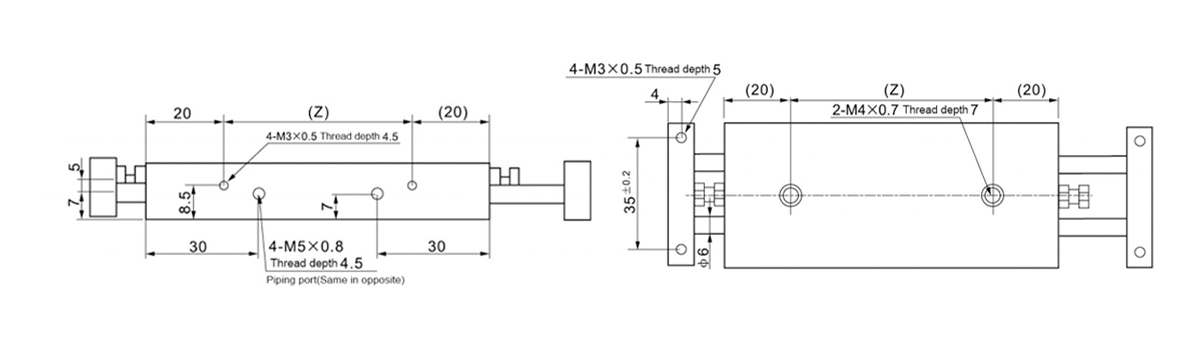

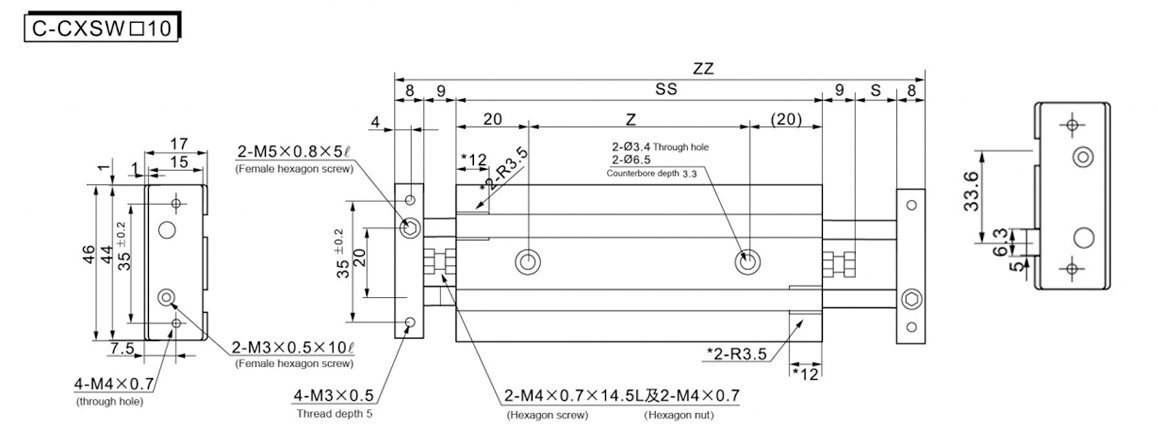

    người mẫu S SS ZZ Z
    Tiêu chuẩn
    Đột quỵ     		C-CXSW□10-10 10 92 136 52
    C-CXSW□10-20 20 102 156 62
    C-CXSW□10-30 30 112 176 72
    C-CXSW□10-40 40 122 196 82
    C-CXSW□10-50 50 132 216 92
    C-CXSW□10-75 75 157 266 117
    C-CXSW□10-100 100 182 316 142
    dài
    Đột quỵ
    (-XB11)     		C-CXSW□10-125 125 207 366 167
    C-CXSW□10-150 150 232 416 192
    Để lắp công tắc từ cho xi lanh C-CXSW□10-10 và C-CXSW□10-20, hãy tháo phần hố công tắc từ được sử dụng để cố định công tắc từ.(Kích thước được đánh dấu *)

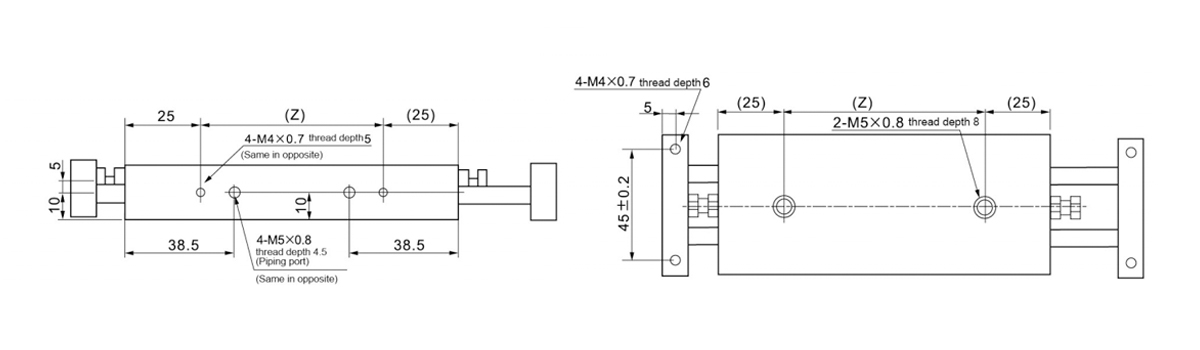

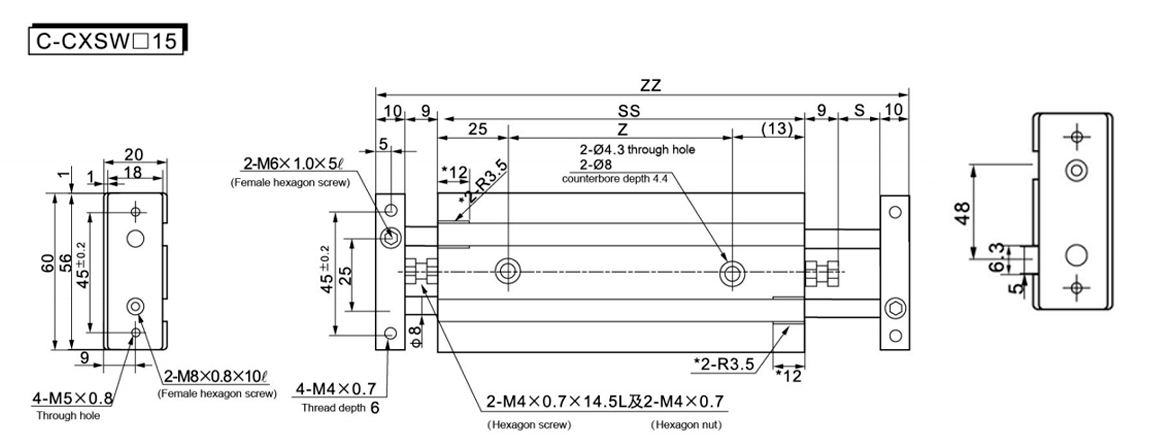

    người mẫu S SS ZZ Z
    Tiêu chuẩn
    Đột quỵ     		C-CXSW□15-10 10 105 153 55
    C-CXSW□15-20 20 115 173 65
    C-CXSW□15-30 30 125 193 75
    C-CXSW□15-40 40 135 213 85
    C-CXSW□15-50 50 145 233 95
    dài
    Đột quỵ
    (-XB11)     		C-CXSW□15-75 75 170 283 120
    C-CXSW□15-100 100 195 333 145
    C-CXSW□15-125 125 220 383 170
    C-CXSW□15-150 150 245 433 195
    Để lắp công tắc từ cho xi lanh C-CXSW□15-10 và C-CXSW□15-20, hãy tháo bộ phận dùng để cố định hố công tắc từ.(Kích thước được đánh dấu *)

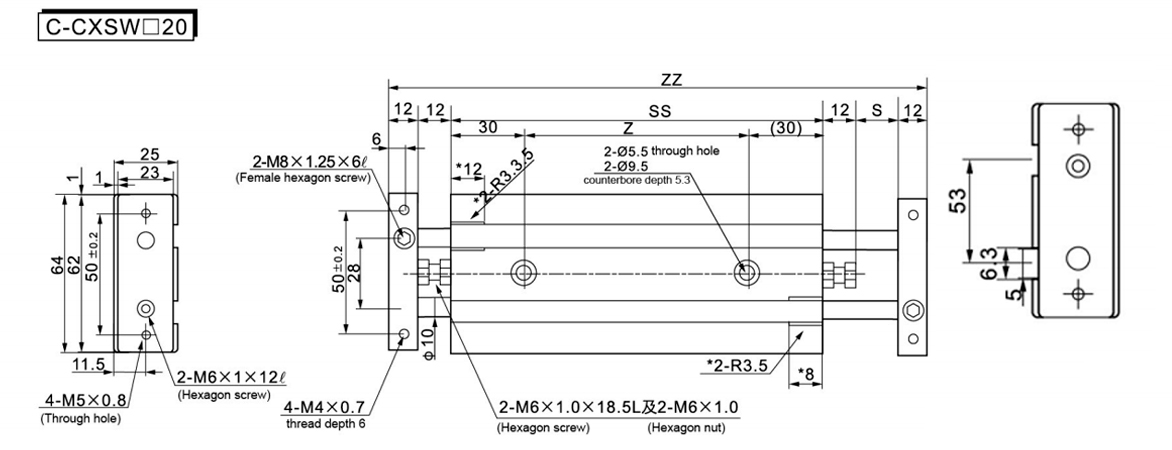

    người mẫu S SS ZZ Z
    Tiêu chuẩn
    Đột quỵ     		C-CXSW□-20-10 10 120 178 60
    C-CXSW□-20-20 20 130 198 70
    C-CXSW□20-30 30 140 218 80
    C-CXSW□20-40 40 150 238 90
    C-CXSW□20-50 50 160 258 100
    C-CXSW□20-75 75 165 308 125
    C-CXSW□20-100 100 210 358 150
    dài
    Đột quỵ
    (-XB11)     		C-CXSW□20-125 125 235 408 175
    C-CXSW□20-150 150 260 458 200
    C-CXSW□20-175 175 285 508 225
    C-CXSW□20-200 200 310 558 250
    Để lắp công tắc từ cho xi lanh C-CXSW□20-10, hãy cắt bỏ phần hố công tắc từ được sử dụng để cố định nó.(Kích thước được đánh dấu *)

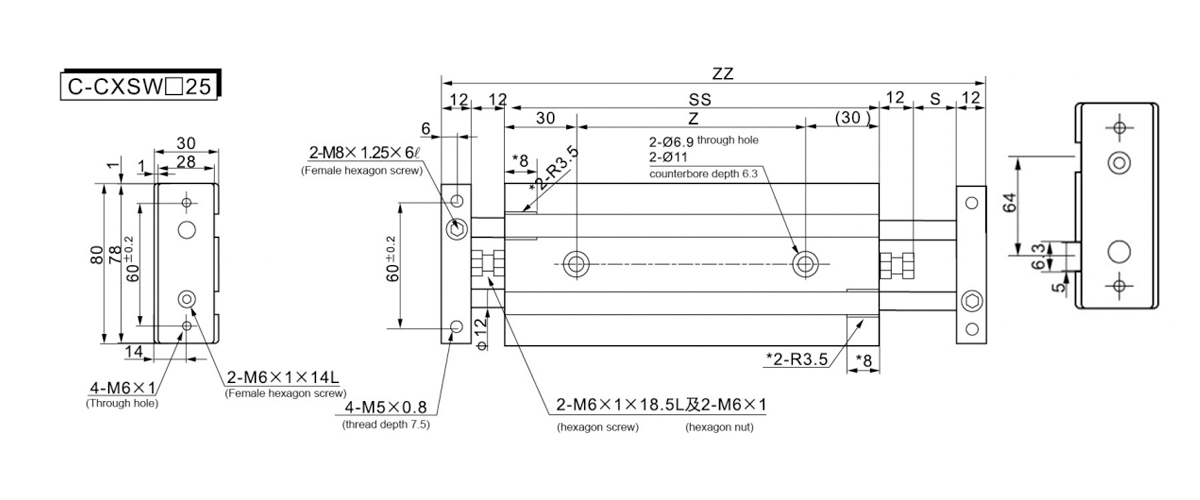

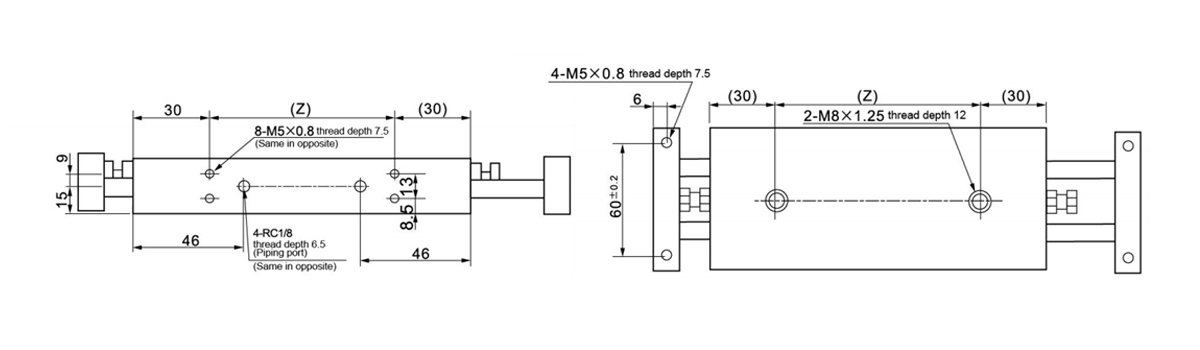

    người mẫu S SS ZZ Z
    Tiêu chuẩn
    Đột quỵ     		C-CXSW□25-10 10 122 180 62
    C-CXSW□25-20 20 132 200 72
    C-CXSW□25-30 30 142 220 82
    C-CXSW□25-40 40 152 240 92
    C-CXSW□25-50 50 162 260 102
    C-CXSW□25-75 75 187 310 127
    C-CXSW□25-100 100 212 360 152
    dài
    Đột quỵ
    (-XB11)     		C-CXSW□25-125 125 237 410 177
    C-CXSW□25-150 150 262 460 202
    C-CXSW□25-175 175 287 510 227
    C-CXSW□25-200 200 321 560 252
    Để lắp công tắc từ cho xi lanh C-CXSW□25-10, hãy tháo bộ phận dùng để cố định hố công tắc từ.
    (Kích thước được đánh dấu *)

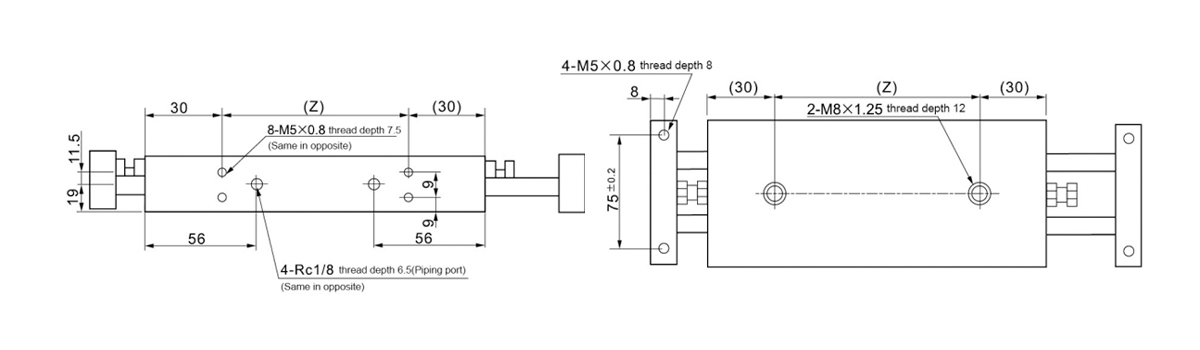

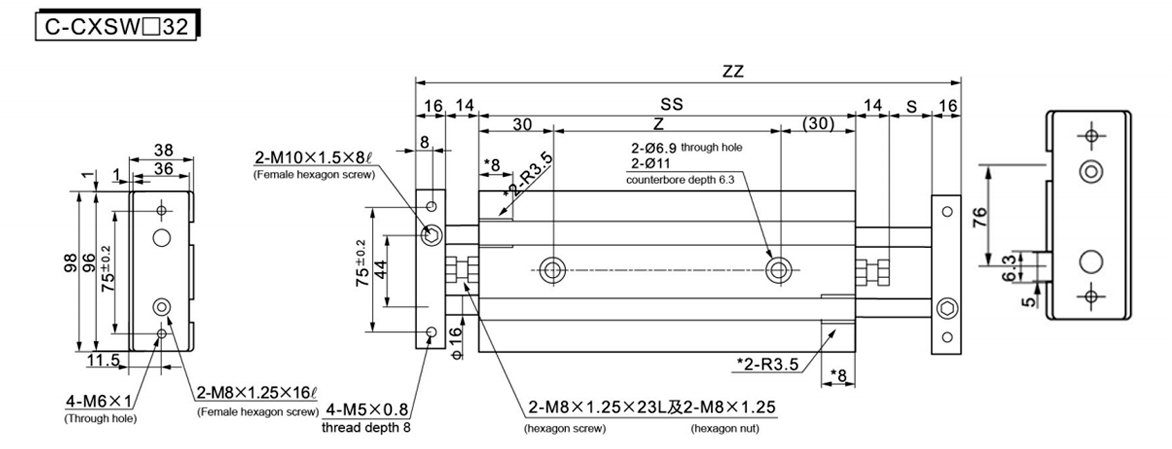

    người mẫu S SS ZZ Z




    Tiêu chuẩn
    Đột quỵ     		C-CXSW□32-10 10 143 213 83
    C-CXSW□32-20 20 153 233 93
    C-CXSW□32-30 30 163 253 103
    C-CXSW□32-40 40 173 273 113
    C-CXSW□32-50 50 183 293 123
    C-CXSW□32-75 75 208 343 148
    C-CXSW□32-100 100 233 393 173
    dài
    Đột quỵ
    (-XB11)     		C-CXSW□32-125 125 258 443 198
    C-CXSW□32-150 150 283 493 223
    C-CXSW□32-175 175 308 543 248
    C-CXSW□32-200 200 333 593 273
    Để lắp đặt công tắc từ cho xi lanh C-CXSW□32-10, hãy tháo bộ phận được sử dụng để cố định hố công tắc từ.(Kích thước được đánh dấu bằng *)
