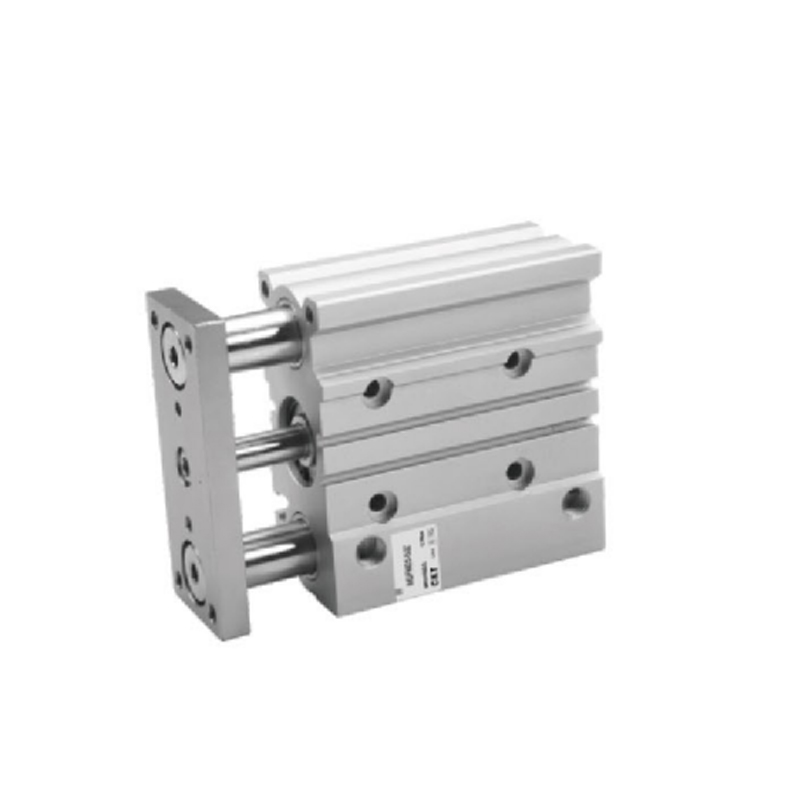

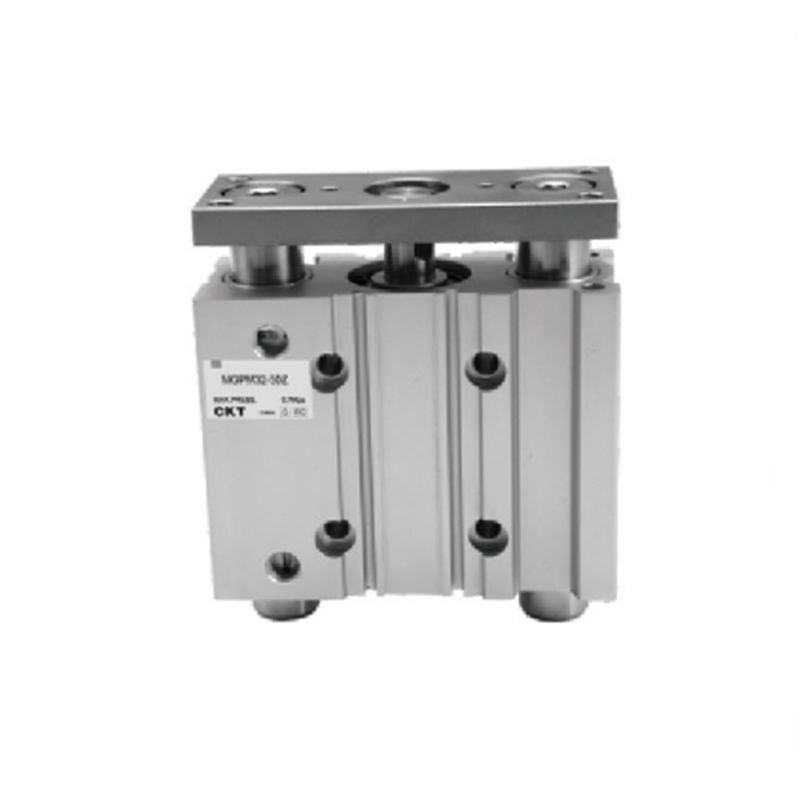

Xi lanh mỏng dòng MGP có thanh dẫn hướng

1. Kích thước nhỏ và trọng lượng nhẹ
2. Khả năng chịu tải bên mạnh
3. Khả năng chống mô-men xoắn mạnh
4. Độ chính xác không quay cao
5. Ổ trục dẫn hướng có thể là ổ trục trượt hoặc ổ bi
6. Dễ dàng cài đặt
7. Có thể chọn vị trí ống hai bên

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh thu nhỏ dòng MGJ có thanh dẫn hướng
SAU：Dòng CXSW thông qua xi lanh thanh đôi

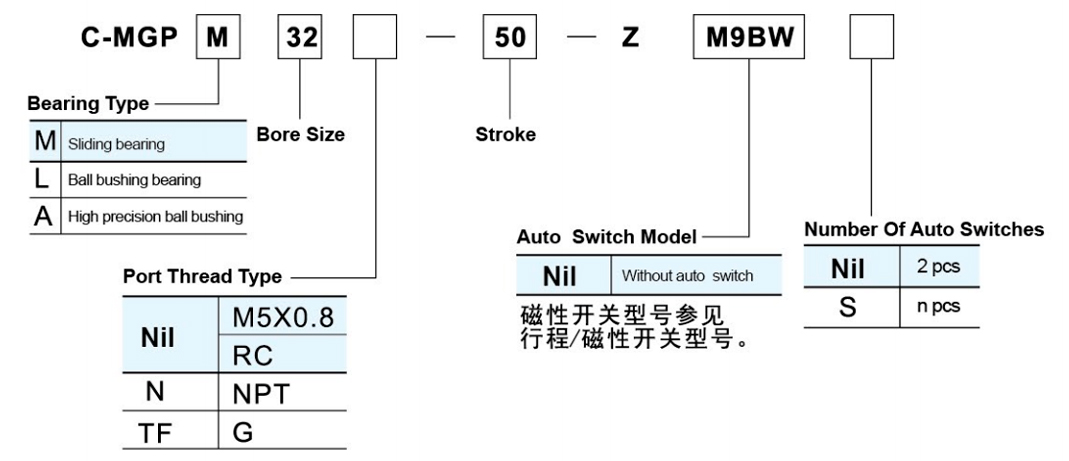

  • Đặc điểm kỹ thuật tiêu chuẩn
    Kích thước lỗ khoan (mm) 12 16 20 25 32 40 50 63 80 100
    chất lỏng không khí
    hành động diễn xuất kép
    Áp suất vận hành tối đa (MPa) 1.0
    Áp suất vận hành tối thiểu (MPa) 0.12 0.1
    Nhiệt độ môi trường và chất lỏng -10~ 60oC (Không đóng băng)
    Tốc độ pít-tông 50~500 mm/giây 50 ~ 400mm
    Đệm Cản trước cao su cả hai đầu
    Dung sai chiều dài hành trình 1,5mm
    * Bôi trơn Không bắt buộc
    mang Vòng bi trượt/Ống lót bi/Ống lót bi có độ chính xác cao
    Không quay
    Độ chính xác
    (Phần kẹp)     		Vòng bi trượt ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Ống lót bóng ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Độ chính xác cao
    Ống lót bóng
    Cảng đường ống M5×0,8 8/1 1/4 8/3
    *Vui lòng  sử dụng  ISOVG32  nếu bạn  muốn  sử dụng  chất bôi trơn.

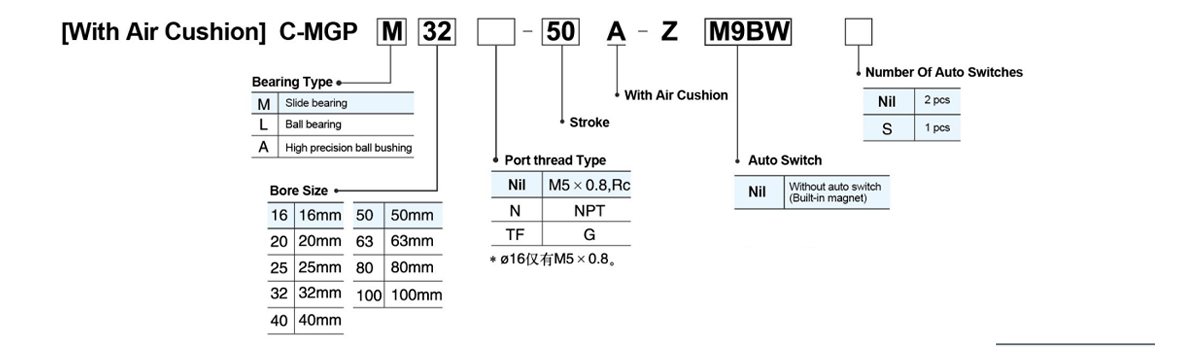

    Kích thước lỗ khoan (mm) 16 20,25,32,40,50,63,80,100
    Áp suất vận hành tối đa(MPa) 1.0
    Áp suất vận hành tối thiểu(MPa) 0.15 0.12
    Đệm không khí cushion on both ends

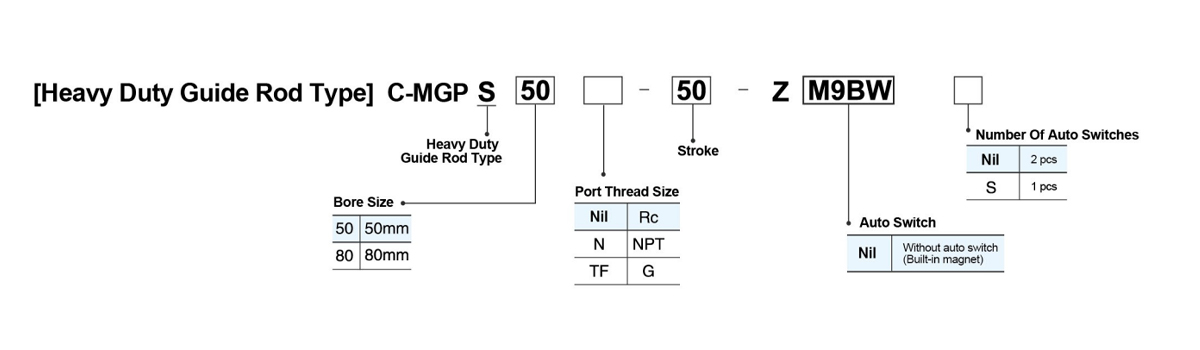

    Đặc điểm kỹ thuật
    Kích thước lỗ khoan (mm) 50 80
    Phạm vi áp suất vận hành(MPa) 0,1 ~ 1,0
    Vận hành Tốc độ Piston (mm/s) 50~400
    Đệm Cản cao su ở cả hai đầu
    Nét chuẩn 25,50,75,100,125,150,175,200
    Độ chính xác của tấm cuối không quay ±0,05° ±0,04°

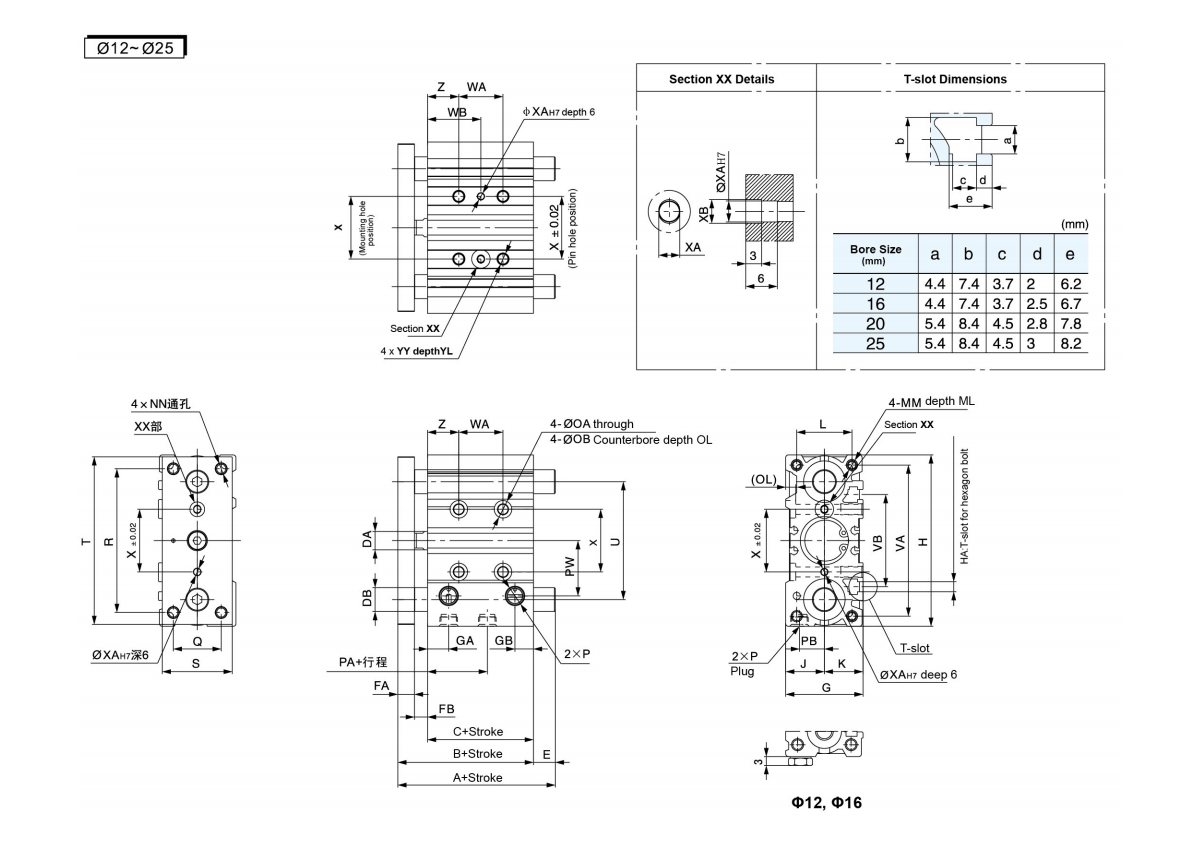

  • C-MGPM,C-MGPL,C-MGPA Phổ biến Kích thước                                                                                                                                                           (mm)
    lỗ khoan
    Kích thước
    (mm)     		Đột quỵ (mm) B C DA FA FB G GA GB H Hà J K L MM ML NN viêm khớp OB CV P
    không TN TF
    12 10,20,30,40,50,75,100,
    125.150.175.200.250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0,7 10 M4×0,7 4.3 8 4.5 M5×0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0,8 12 M5×0,8 4.3 8 4.5 M5×0,8 - -
    20 20,30,40,50,75,100,125,150,
    175.200.250.300.350.400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0,8 13 M5×0,8 5.4 9.5 5.5 RC1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1.0 15 M6×1.0 5.4 9.5 5.5 RC1/8 NPT1/8 G1/8

    lỗ khoan
    Kích thước
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB YY YL Z
    ngày 30 hoặc
    Ít hơn     		9sr3oS
    Ít hơn     		Trên 100 thứ 200 trở xuống Trên 200 thứ 300 trở xuống Trên 300 ngày 30 hoặc
    Ít hơn     		Trên 30 100 hoặc ít hơn Trên 100 thứ 200 trở xuống Trên 200 thứ 300 trở xuống Trên 300
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1.0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1.0 12 17

    C-MGPM Vòng bi trượt IA,cơ sở dữ liệu,E Kích thước                                      (mm)
    lỗ khoan
    Kích thước
    (mm)     		A cơ sở dữ liệu E
    Thứ 50 hoặc ít hơn Trên 50 100 hoặc ít hơn Trên 100 thứ 200 trở xuống Trên 200 Thứ 50 hoặc ít hơn Trên 50 100 hoặc ít hơn Trên 100 thứ 200 trở xuống Trên 200
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL(Ống lót bóng)
    C-MGPA(Ống lót bi có độ chính xác cao)/A,cơ sở dữ liệu,E Kích thước   (mm)
    lỗ khoanSize(mm) A cơ sở dữ liệu E
    Thứ 30 hoặc ít hơn Trên 30 100 hoặc ít hơn Trên 100 thứ 200 trở xuống Trên 200 Thứ 30 hoặc ít hơn Trên 30 100 hoặc ít hơn Trên 100 thứ 200 trở xuống Trên 200
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

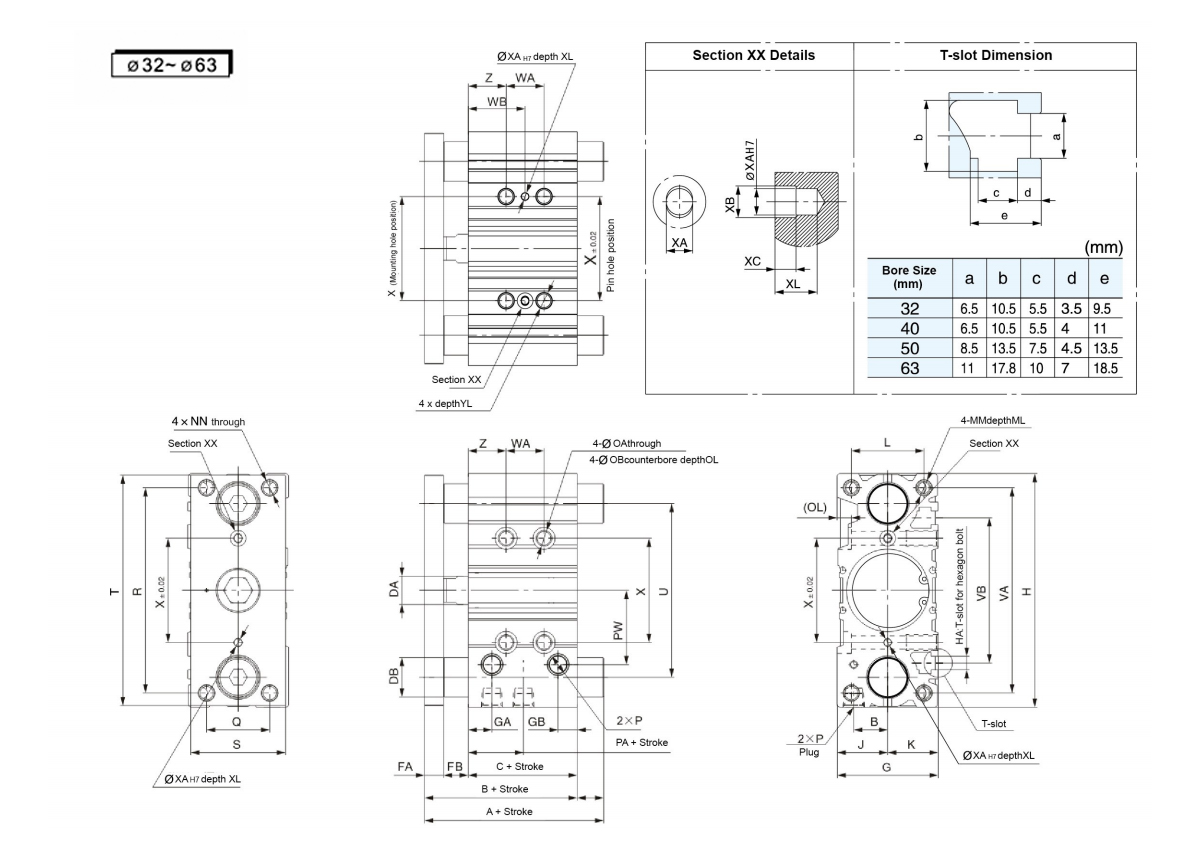

    C-MGPM,C-MGPL,C-MGPA Phổ biến Kích thước                                                                                                                                                           (mm)
    lỗ khoan
    Kích thước
    (mm)     		Đột quỵ (mm) B C DA FA FB G GA GB H Hà J K L MM ML NN viêm khớp OB CV P
    không TN TF
    32 25,50,75,
    100,125,150,
    175.200.250,
    300.350.400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1,25 20 M8×1,25 6.7 11 7.5 RC1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1,25 20 M8×1,25 6.7 11 7.5 RC1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1.5 22 M10×1.5 8.6 14 9 RC1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1.5 22 M10×1.5 8.6 - 9 RC1/4 NPT1/4 G1/4

    lỗ khoan
    Kích thước
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB XC XL YY YL Z
    Thứ 25 hoặc ít hơn Trên 25 thứ 100 trở xuống Trên 100 thứ 200 trở xuống Trên 200 thứ 300 trở xuống Trên 300 Thứ 25 hoặc ít hơn Trên 25 thứ 100 trở xuống Trên 100 thứ 200 trở xuống Trên 200 thứ 300 trở xuống Trên 300
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1.5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1.5 20 24

    C-MGPM Vòng bi trượt IA,cơ sở dữ liệu,E Kích thước                                       (mm)
    lỗ khoan
    Kích thước
    (mm)     		A cơ sở dữ liệu E
    thứ 50 hoặc ít hơn Trên 50 thứ 200 trở xuống Trên 200 thứ 50 hoặc ít hơn Trên 50 thứ 200 trở xuống Trên 200
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL(Ống lót bóng)
    C-MGPA (Ống lót bi có độ chính xác cao)/A,DB,E Kích thước (mm)
    lỗ khoan
    Kích thước
    (mm)     		A cơ sở dữ liệu E
    thứ 50 hoặc ít hơn Trên 50 100 hoặc ít hơn Trên 100 thứ 200 trở xuống Trên 200 thứ 50 hoặc ít hơn Trên 50 100 hoặc ít hơn Trên 100 thứ 200 trở xuống Trên 200
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

    C-MGPM,C-MGPL,C-MGPA Kích thước chung                                    3
    lỗ khoan
    Kích thước
    (mm)
    Đột quỵ
    (mm)     		B C DA FA FB G GA GB GC H Hà J JA JB JC K L MM ML NN viêm khớp OB CV P
    không TN TF
    80 25,50,75,100,
    125.150.175.200,
    250.300.350.400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1,75 25 M12×1,75 10.6 17.5 3 RC3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2.0 31 M14x2.0 12.5 20 8 RC3/8 NPT3/8 G3/8

    lỗ khoan
    Kích thước
    (mm)     		PA PB PW Q R S T U VA VB WA WB X YY YL Z
    Thứ 25 hoặc ít hơn Trên 25 thứ 100 trở xuống Trên 100 thứ 200 trở xuống Trên 200 thứ 300 trở xuống Trên 300 Thứ 25 hoặc ít hơn Trên 25 thứ 100 trở xuống Trên 100 thứ 200 trở xuống Trên 200
    Thứ 300 hoặc ít hơn     		Trên 300
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2.0 28 11

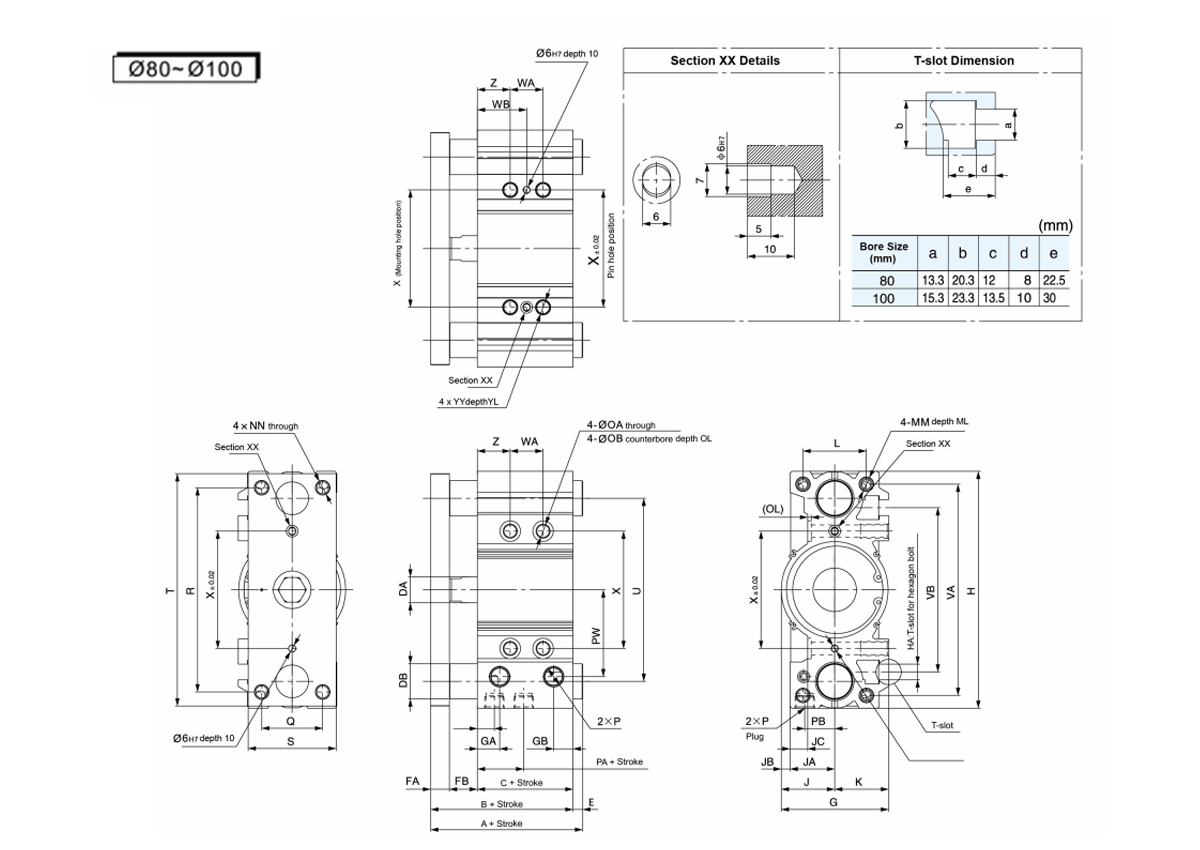

    Kích thước vòng bi trượt C-MGPM IA, DB, E
    (mm)
    lỗ khoan
    Kích thước
    (mm)     		A cơ sở dữ liệu E
    thứ 50 hoặc ít hơn Trên 50
    Thứ 200 hoặc ít hơn     		Trên 200 thứ 50 hoặc ít hơn Trên 50
    Thứ 200 hoặc ít hơn     		Trên 200
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (Ống lót bi)
    C-MGPA (Ống lót bi có độ chính xác cao) / Kích thước A,DB,E
    (mm)
    lỗ khoan
    Kích thước
    (mm)     		A cơ sở dữ liệu E
    Thứ 25 hoặc ít hơn Trên 25 đến 50 hoặc ít hơn Trên 50 thứ 200 trở xuống Trên 200 Thứ 25 hoặc ít hơn Trên 25 đến 50 hoặc ít hơn Trên 50 thứ 200 trở xuống Trên 200
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
