Xi lanh tiêu chuẩn dòng MBB Nhà cung cấp

Trang chủ / Sản phẩm / Xi lanh khí / Xi lanh tiêu chuẩn / Xi lanh tiêu chuẩn dòng MBB

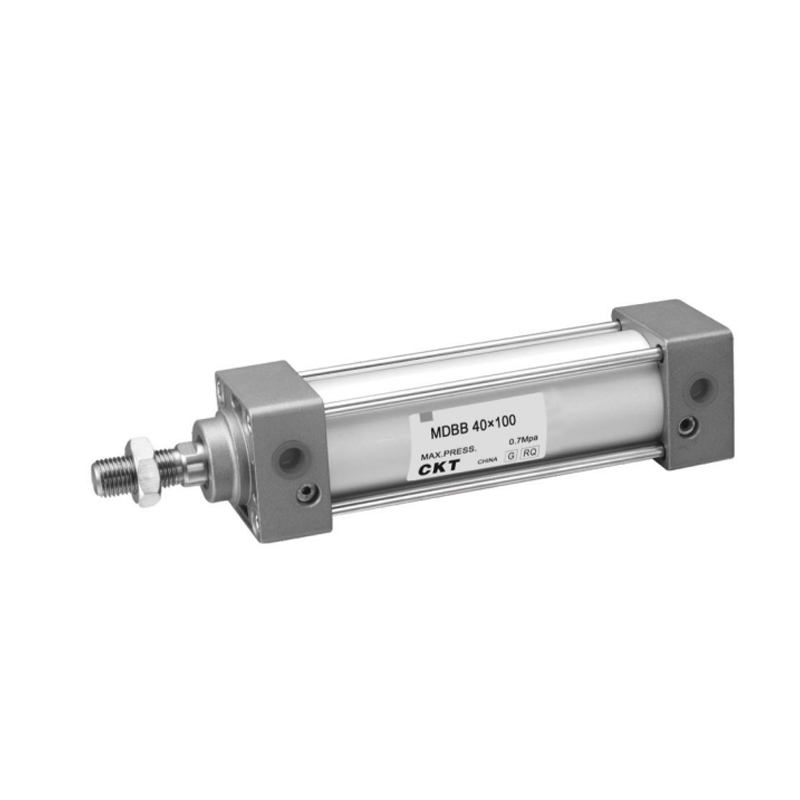

Xi lanh tiêu chuẩn dòng MBB
  • Xi lanh tiêu chuẩn dòng MBB
Xi lanh tiêu chuẩn

Xi lanh tiêu chuẩn dòng MBB

1. Phớt piston sử dụng cấu trúc bịt kín hai chiều có hình dạng đặc biệt với kích thước nhỏ gọn và chức năng lưu trữ dầu;
2. Nó là một xi lanh thanh giằng, và các nắp phía trước và phía sau được kết nối với thân xi lanh ống nhôm bằng các trụ, có độ tin cậy tốt;
3. So với xi lanh tiêu chuẩn ISO15552, chiều dài của xi lanh dòng MBB có cùng đường kính xi lanh nhỏ hơn;
4. Việc điều chỉnh đệm xi lanh ổn định;
5. Xi lanh và phụ kiện lắp đặt xi lanh có nhiều thông số kỹ thuật khác nhau có sẵn cho khách hàng lựa chọn;
6. Việc lựa chọn vật liệu bịt kín chịu nhiệt độ cao có thể đảm bảo hoạt động bình thường của xi lanh trong điều kiện 150oC.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh tiêu chuẩn dòng SU (Không có loại thanh giằng)
SAU：Dòng SC (Loại thanh giằng) Xi lanh tiêu chuẩn
  • Kích thước lỗ khoan (mm) 32 40 50 63 80 100 125
    hành động diễn xuất kép
    chất lỏng Không khí (được lọc bằng phần tử lọc 40μm)
    Đã sửa
    loại     		Dòng C-MBB Loại cơ bản FA FB CA CB CR LB TC TCM1 TCM2
    Dòng C-MBBD,C-MBBJ Loại cơ bản FA LB TC TCM1 TCM2
    Phạm vi áp suất vận hành 0,1 ~ 1,0MPa (14 ~ 145psi)
    Bằng chứng áp lực 1,5MPa(215psi)
    Nhiệt độ hoạt động (oC) -20 ~ 80oC
    Phạm vi tốc độ hoạt động (mm/s) 30~800 30~500
    Dung sai chiều dài hành trình 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Đệm Đệm điều chỉnh
    Đệm Stroke (mm) 24 32 37.5 40
    *Kích thước cổng PT1/8 PT1/4 PT3/8 PT1/2
    *Có sẵn loại luồng NPT và G cho kết nối.

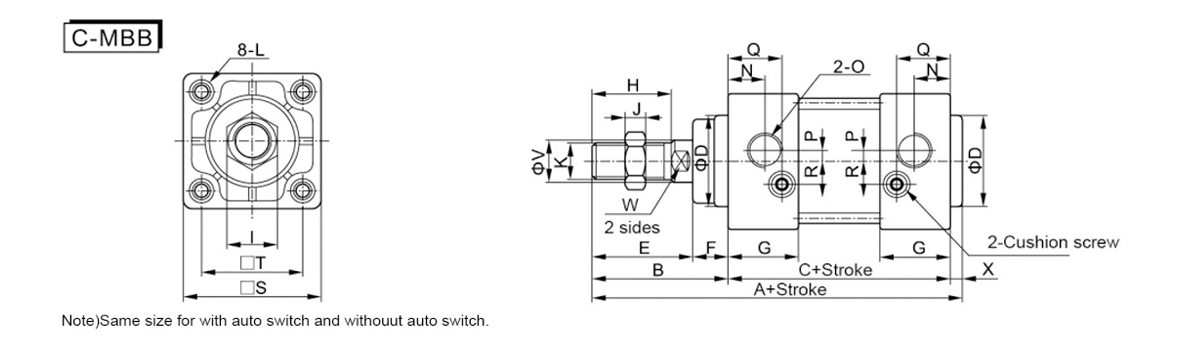

  • Ký hiệu/
    Kích thước lỗ khoan     		A B C D E F G H I J K L N O P Q R S T V W X
    32 135 47 84 30 34 13 27 22 17 6 M10×1,25 M6 13 PT1/8 4 20.5 6.5 46 32.5 12 10 4
    40 139 51 84 35 38 13 27 30 19 8 M14×1.5 M6 14 PT1/4 4 20.5 9 52 38 16 14 4
    50 156 58 94 40 44 14 31.5 35 27 11 M18×1.5 M8 15.5 PT1/4 5 23 10.5 65 46.5 20 18 4
    63 156 58 94 45 44 14 30.5 35 27 11 M18×1.5 M8 16.5 PT3/8 9 23 12 75 56.5 20 18 4
    80 190 72 114 45 52 20 38 40 32 13 M22×1.5 M10 19 PT3/8 11.5 26.5 14 95 72 25 22 4
    100 190 72 114 55 52 20 38 40 36 13 M26×1.5 M10 19 PT1/2 17 28.5 15 114 89 30 26 4
    125 223 97 120 60 70 27 38 54 41 13.5 M27×2 M12 19 PT1/2 17 29 15 137 110 32 27 60

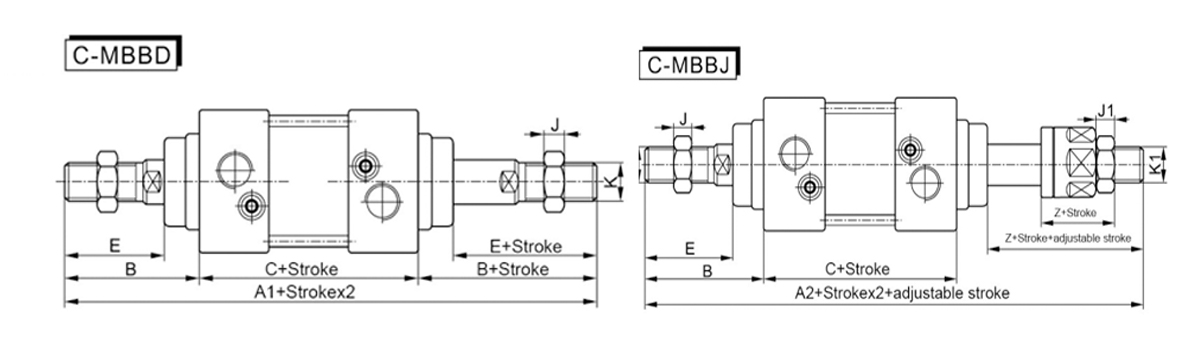

    Biểu tượng /
    Kích thước lỗ khoan     		A1 A2 B C E J J1 Z K K1
    32 178 171 47 84 34 6 6 27 M10×1,25 M10×1,25
    40 186 176 51 84 38 8 7 28 M14×1.5 M12×1,25
    50 210 195 58 94 44 11 8 29 M18×1.5 M16×1.5
    63 210 195 58 94 44 11 8 29 M18×1.5 M16×1.5
    80 258 241.5 72 114 52 13 10 35.5 M22×1.5 M20×1,5
    100 258 248.5 72 114 52 13 13.5 42.5 M26×1.5 M27×2
    125 314 286.5 97 120 70 13.5 13.5 42.5 M27×2 M27×2
    Lưu ý) 1. Cùng kích thước với công tắc tự động và không có công tắc tự động.
    2.Mô hình không hiển thị có cùng kích thước với loại cơ bản C-MBB

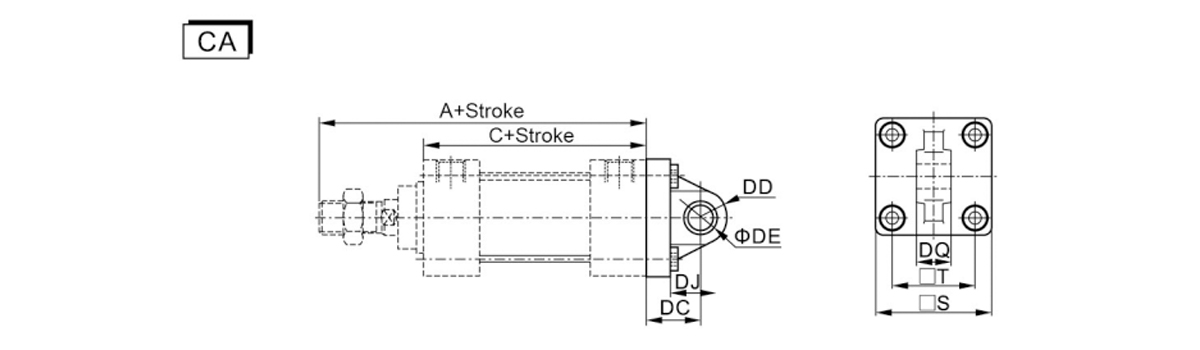

    Ký hiệu/
    Kích thước lỗ khoan     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    S 46 52 65 75 95 114 136
    T 32.5 38 46.5 56.5 72 89 110
    DC 23 23 30 30 42 42 50
    ĐĐ 10.5 11 15 15 23 23 28
    DE 10 10 14 14 22 22 25
    DJ 13 13 17 17 27 27 28
    ĐQ 13.8 13.8 19.8 19.8 29.8 29.8 31.8

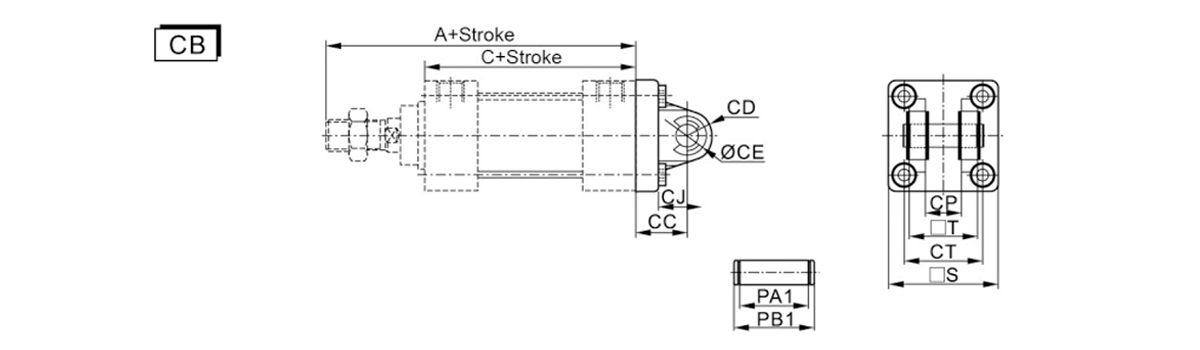

    Biểu tượng /
    Kích thước lỗ khoan     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    CC 23 23 30 30 42 42 50
    đĩa đĩa CD 10.5 11 15 15 23 23 28
    CN 10 10 14 14 22 22 25
    CJ 14 14 18 18 27 27 32
    CP 14.2 14.2 20.2 20.2 30.2 30.2 32.2
    CT 32.5 38 46.5 56.5 72 89 110
    PA1 28.8 28.8 40.8 40.8 60.8 60.8 64.8
    PB1 34.6 34.6 47 47 69.2 69.2 73.2
    S 46 52 65 75 95 114 136
    T 28 28 40 40 60 60 64

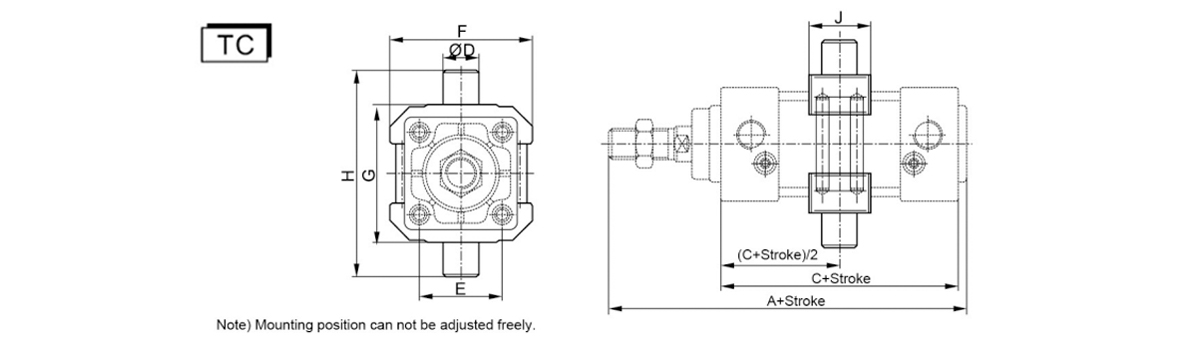

    Biểu tượng /
    Kích thước lỗ khoan     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    C 84 84 94 94 114 114 120
    D 12 16 16 20 20 25 25
    E 32.5 38 46.5 56.5 72 89 110
    F 52 65 75 90 112 135 170
    G 50 63 75 90 110 132 160
    H 74 95 107 130 150 182 210
    J 22 28 28 30 32 38 40

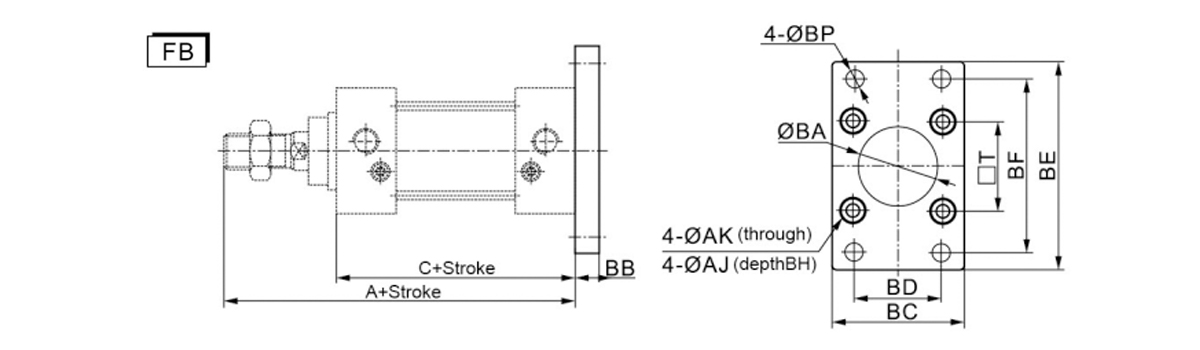

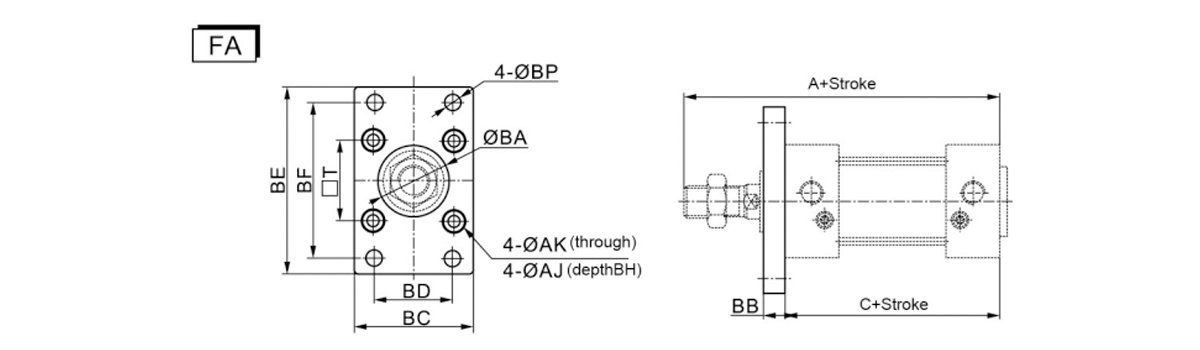

    Ký hiệu/
    Kích thước lỗ khoan     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    AJ 11 11 14 14 17 17 19
    AK 6.5 6.5 9 9 11 11 13
    cử nhân 30.5 35.5 40.5 45.5 45.5 55.5 60.5
    BB 10 10 12 12 16 16 20
    BC 47 53 65 75 95 115 138
    BD 32 36 45 50 63 75 102
    ĐƯỢC 80 90 108 118 150 176 216
    bạn trai 64 72 90 100 126 150 180
    BH 6.5 6.5 8.5 8.5 10.5 10.5 12.5
    BP 7 9 9 9 12.5 14.5 14
    T 32.5 38 46.5 56.5 72 89 110

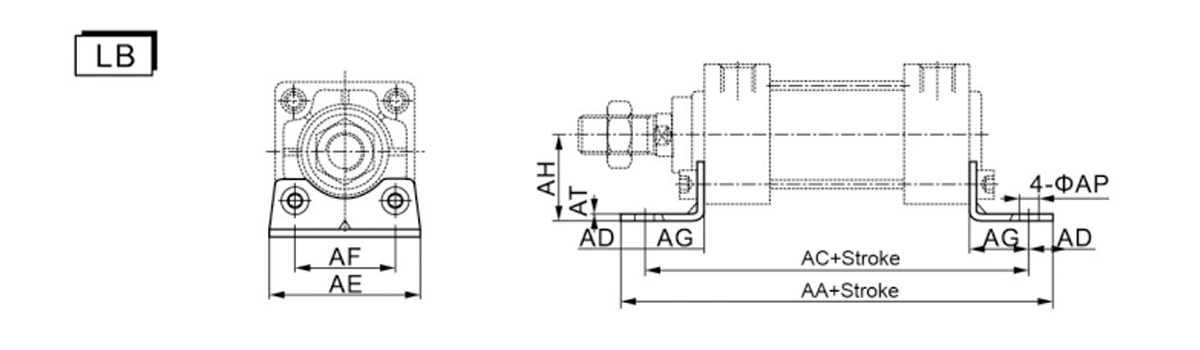

    Ký hiệu/
    Kích thước lỗ khoan     		32 40 50 63 80 100 125
    AA 146 154 170 176 202 210 250
    AC 128 132 148 148 174 178 210
    QUẢNG CÁO 9 11 11 14 14 16 20
    AE 50 55 70 80 100 120 136
    AF 32 38 46 56 72 89 90
    AG 22 24 27 27 30 32 45
    AH 30 33 40 45 55 65 81
    AP 7 9 9 12 12 14 14
    TẠI 3 3 3 4 5 5 8

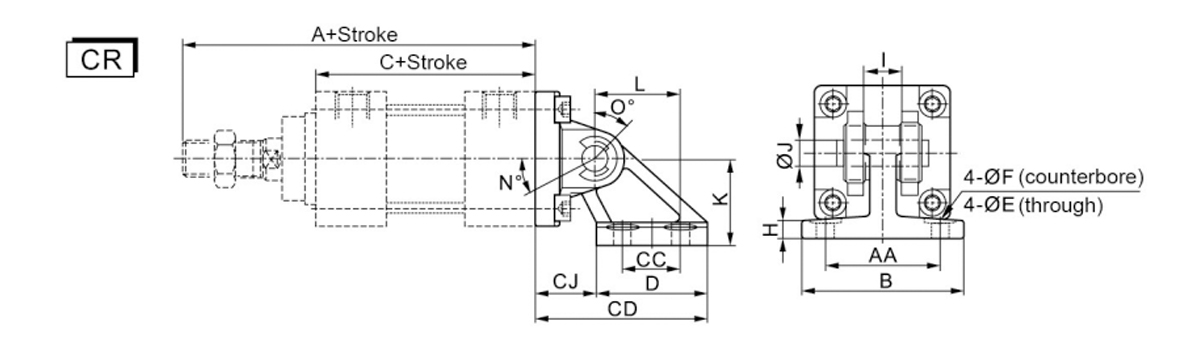

    Biểu tượng /
    Kích thước lỗ khoan     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    AA 44 44 60 60 86 86 110
    B 62 62 81 81 111 111 136
    C 84 84 94 94 114 114 120
    CC 22 22 30 30 45 45 60
    đĩa đĩa CD 65 65 84.5 84.5 120 120 143
    CJ 23 23 31.5 31.5 47 47 53
    D 42 42 53 53 73 73 90
    E 6.6 6.6 9 9 11 11 13.5
    F 12 12 15 15 18 18 20
    H 7 7 8 8 10 10 14
    I 13.8 13.8 19.8 19.8 29.8 29.8 31.8
    J 10 10 14 14 22 22 25
    K 33 33 45 45 65 65 75
    L 32 32 43 43 64 64 78
    N 25 25 40 40 30 30 30
    O 45 45 60 60 55 55 50
    N 90° 160 160 190 190 175 175 170

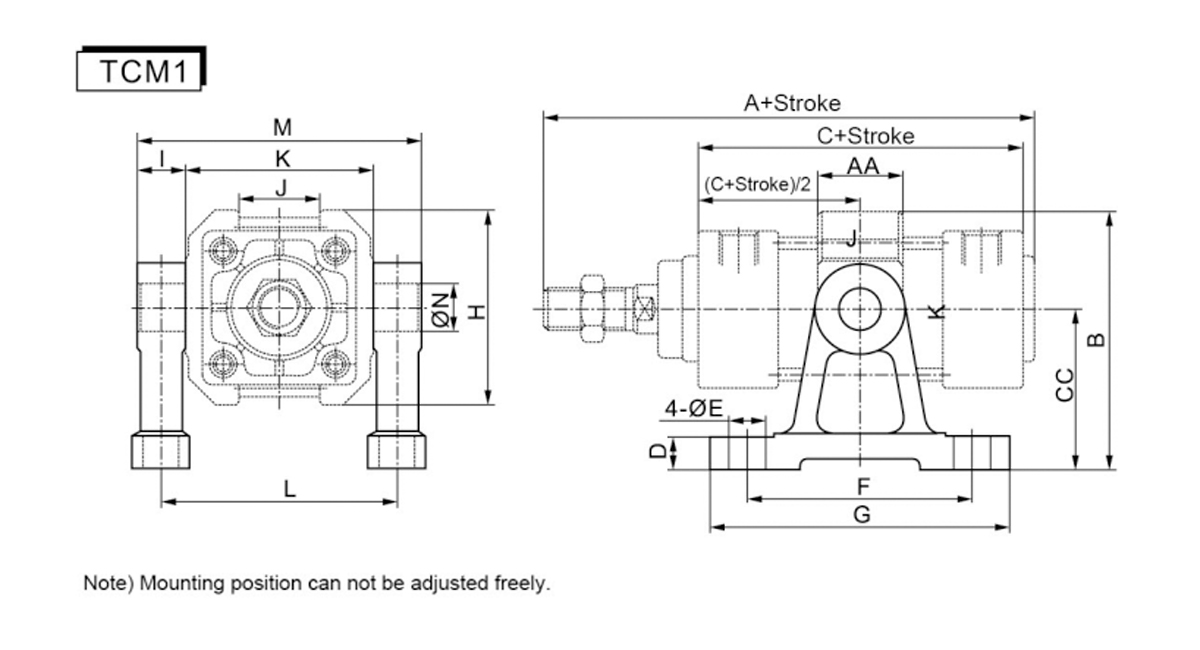

    Ký hiệu/
    Kích thước lỗ khoan     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    AA 22 28 28 30 32 38 40
    B 66 86.5 91.5 115 126 157.5 175
    C 84 84 94 94 114 114 120
    CC 40 54 54 70 70 90 90
    D 11 11 11 11 11 19 19
    E 9 12 12 12 12 18 18
    F 60 75 75 85 85 115 115
    G 80 100 100 110 110 155 155
    H 52 65 75 90 112 135 170
    I 12 16 16 20 20 25 25
    J 20 27 31 42 54 68 80
    K 50 63 75 90 110 132 160
    L 62 79 91 110 130 157 185
    M 77 98 110 133 153 185 213
    N 12 16 16 20 20 25 25

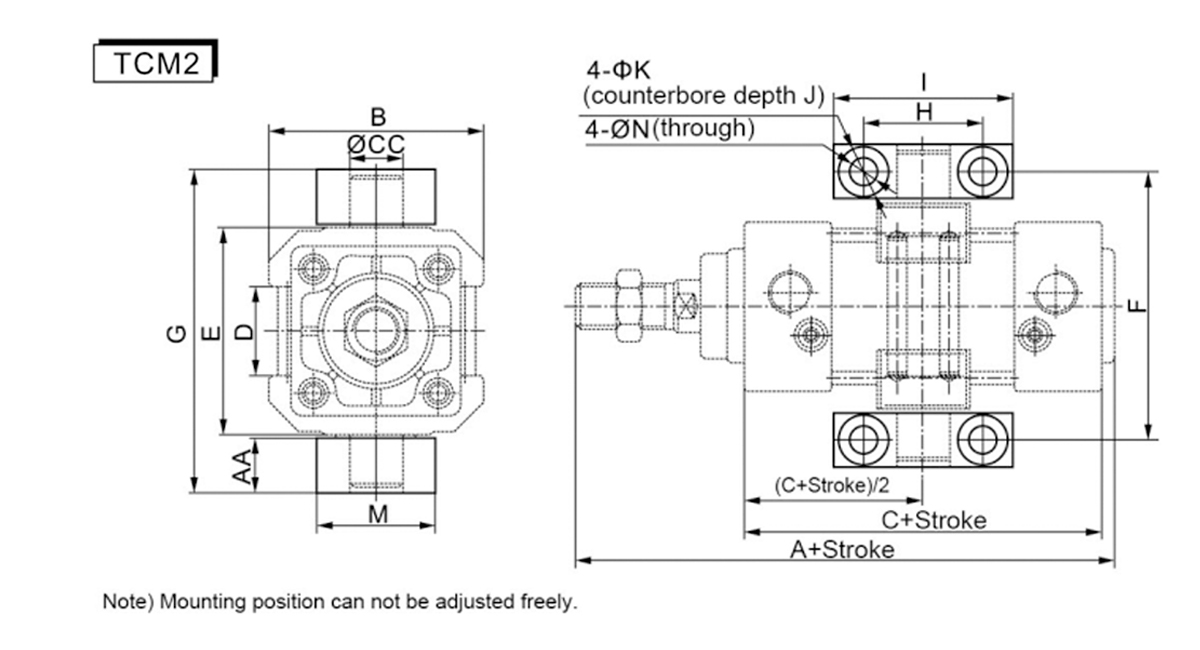

    Ký hiệu/
    Kích thước lỗ khoan     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    AA 14 17 17 20.5 20.5 24.5 24.5
    B 52 65 75 90 112 135 170
    C 84 84 94 94 114 114 120
    CC 12 16 16 20 20 25 25
    D 20 27 31 42 54 68 80
    E 50 63 75 90 110 132 160
    F 66 82 94 113.5 133.5 159.5 187.5
    G 80 99 111 134 154 184 212
    H 32 36 36 42 42 50 50
    I 46 55 55 65 65 75 75
    J 6.8 9 9 11 11 14 14
    K 11 15 15 18 18 20 20
    M 30 36 36 40 40 50 50
    N 7 9 9 11 11 14 14
