Xi lanh tiêu chuẩn dòng SU (Không có loại thanh giằng) Nhà cung cấp

Trang chủ / Sản phẩm / Xi lanh khí / Xi lanh tiêu chuẩn / Xi lanh tiêu chuẩn dòng SU (Không có loại thanh giằng)

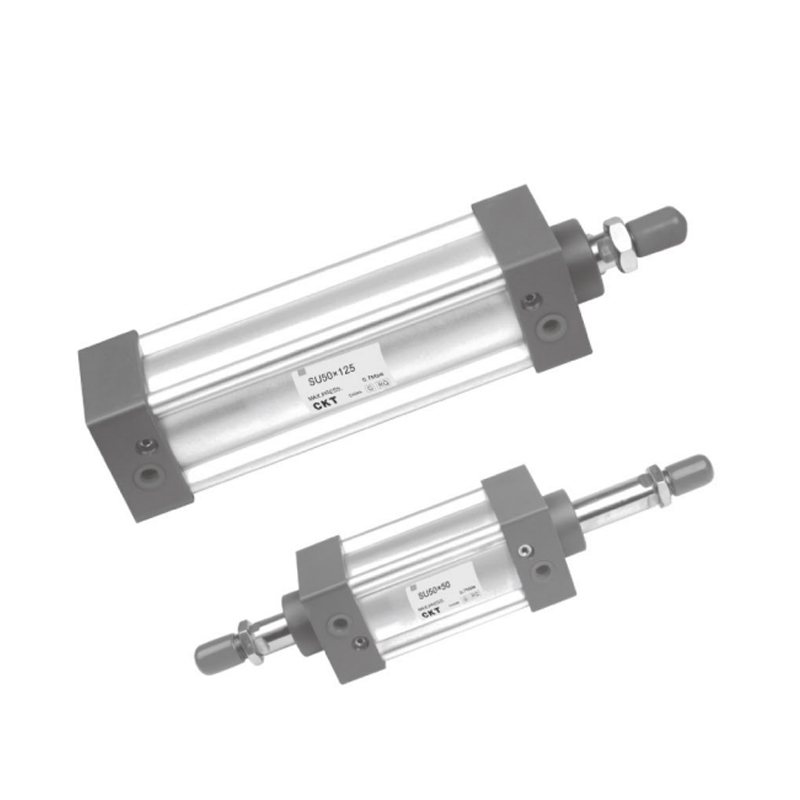

Xi lanh tiêu chuẩn dòng SU (Không có loại thanh giằng)
  • Xi lanh tiêu chuẩn dòng SU (Không có loại thanh giằng)
Xi lanh tiêu chuẩn

Xi lanh tiêu chuẩn dòng SU (Không có loại thanh giằng)

1. Phớt piston sử dụng cấu trúc bịt kín hai chiều có hình dạng đặc biệt với kích thước nhỏ gọn và chức năng lưu trữ dầu;
2. Ống nhôm là ống hình chữ M không có thanh giằng và có hiệu suất chống ăn mòn tốt;
3. So với xi lanh tiêu chuẩn ISO15552, chiều dài của xi lanh dòng SU có cùng đường kính xi lanh nhỏ hơn;
4. Việc điều chỉnh đệm xi lanh ổn định;
5. Các phụ kiện lắp đặt xi lanh được dùng chung với xi lanh dòng SC;
6. Việc lựa chọn vật liệu bịt kín chịu nhiệt độ cao có thể đảm bảo hoạt động bình thường của xi lanh trong điều kiện 150°C.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh tiêu chuẩn dòng SI (Không có loại thanh giằng)
SAU：Xi lanh tiêu chuẩn dòng MBB
  • Kích thước lỗ khoan (mm) 32 40 50 63 80 100
    hành động diễn xuất kép
    chất lỏng Không khí (được lọc bằng lõi lọc 40μm)

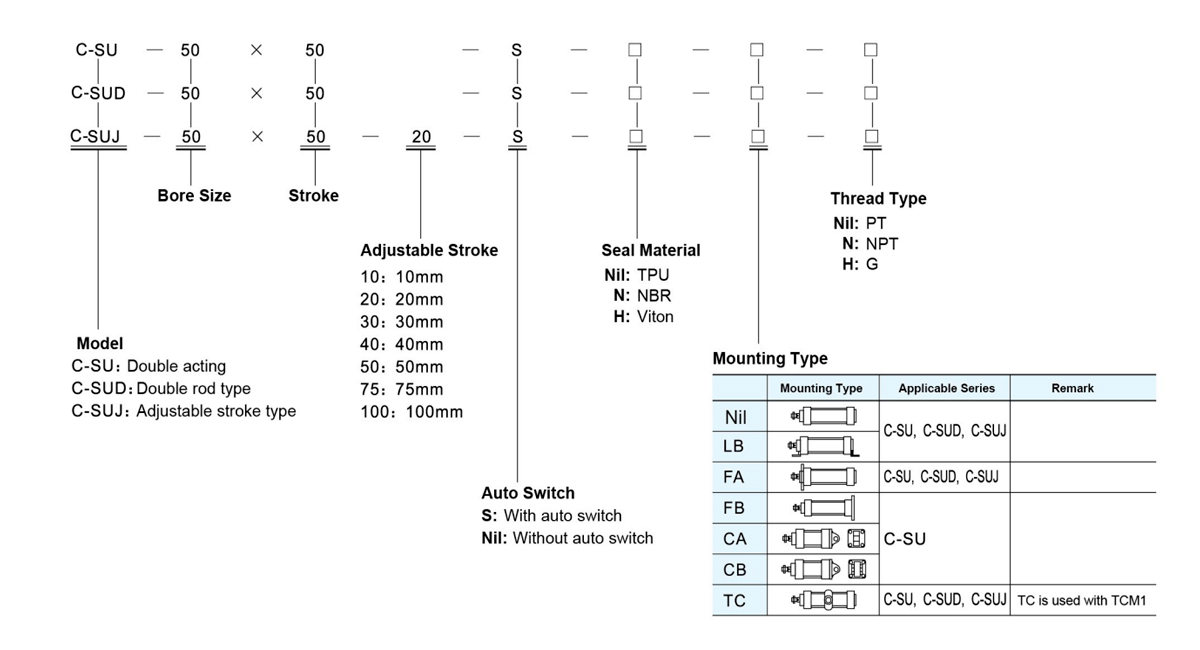

    gắn kết
    Loại     		Dòng C-SU Bacis FA FB CA CB LB TC TCM1
    Dòng C-SUD,C-SUJ Bacis FA LB TC TCM1
    Phạm vi áp suất vận hành 0,1~1,0MPa(14~145Psi)
    Bằng chứng áp lực 1,5MPa(215Psi)
    Nhiệt độ hoạt động (oC) -20~80
    Phạm vi tốc độ hoạt động (mm/s) 30~800
    Dung sai chiều dài hành trình 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Đệm Đệm điều chỉnh
    Đệm Stroke 21 28 29
    *Kích thước cổng PT1/8 PT1/4 PT3/8 PT1/2
    *Có sẵn loại luồng NPT và G cho kết nối.

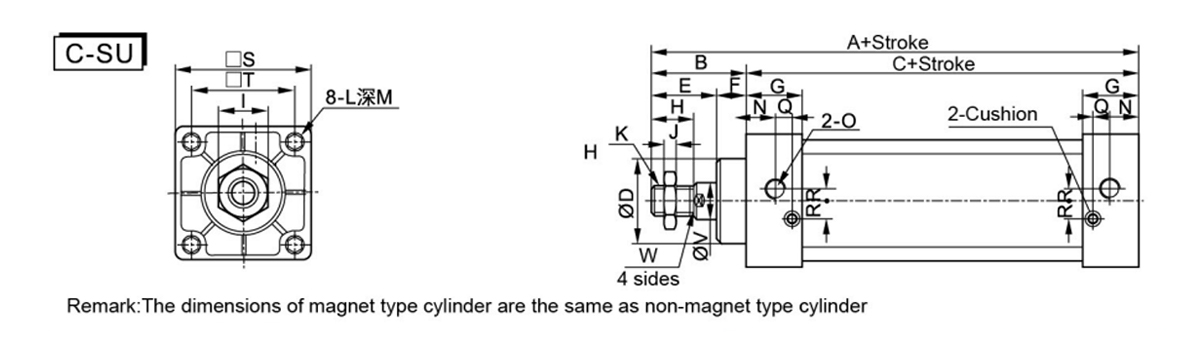

  • Kích thước/Ký hiệu lỗ khoan A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1.5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1.5 M8×1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1,5 M10×1.5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1,5 M10×1.5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

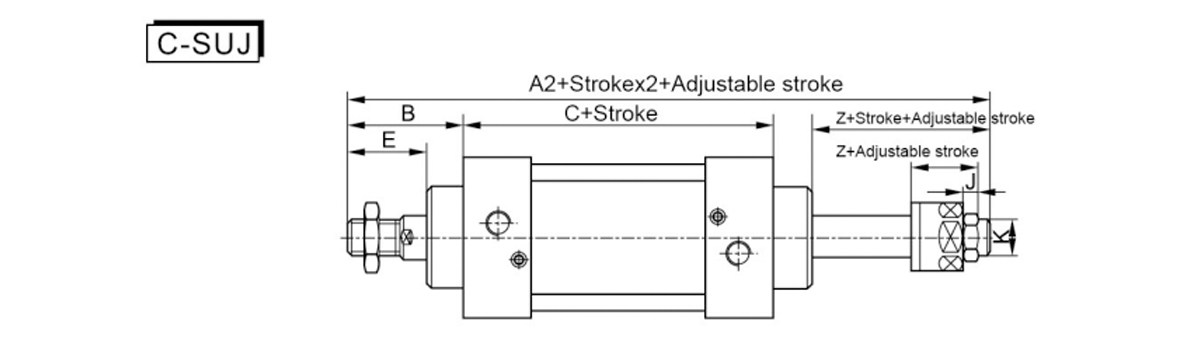

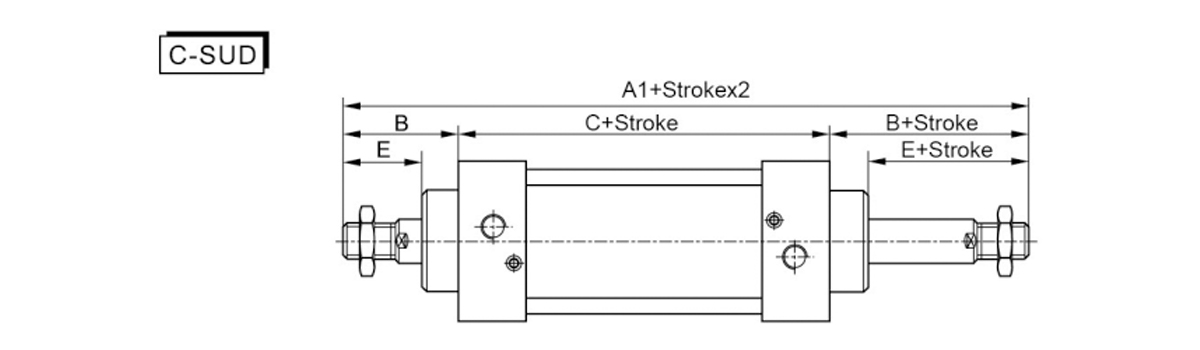

    Kích thước/Ký hiệu lỗ khoan A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1.5
    63 210 197 57 96 42 29 8 M16×1.5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Lưu ý: 1. Kích thước của xi lanh loại nam châm giống như xi lanh loại không nam châm; 2. Kích thước tương tự như loại tiêu chuẩn C-SU cho Model không hiển thị kích thước.

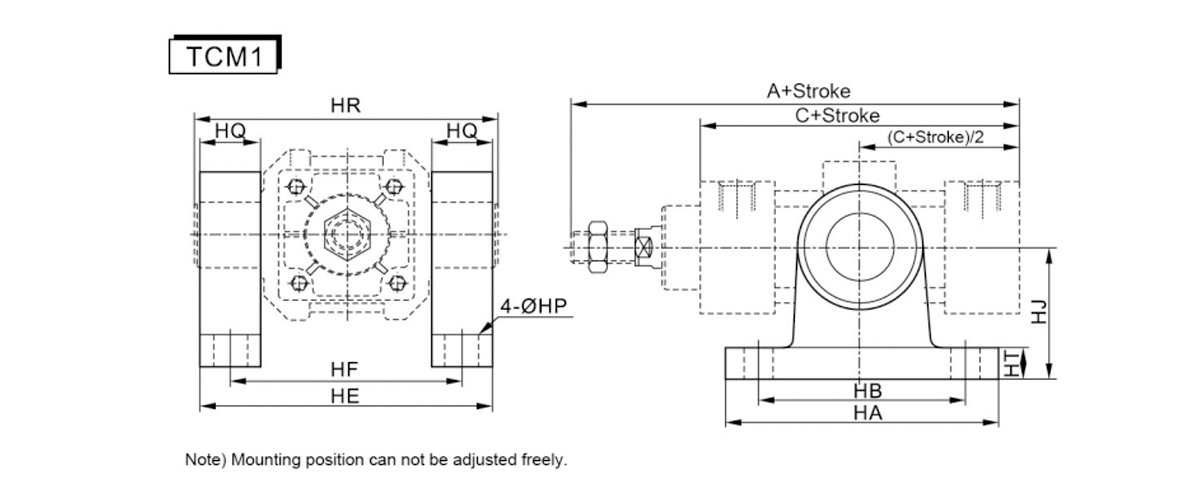

    Kích thước/Ký hiệu lỗ khoan A C Hà HB Ngài HF HP trụ sở chính nhân sự HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

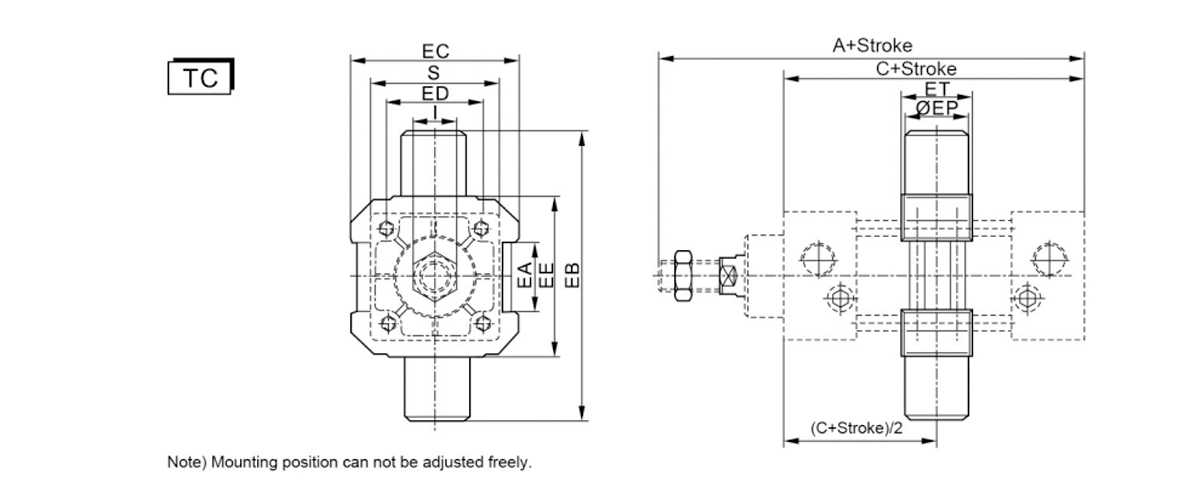

    Kích thước/Ký hiệu lỗ khoan A C EA EB EC ED EE EP ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Kích thước lắp đặt của các phụ tùng đính kèm khác hoàn toàn giống với kích thước của xi lanh dòng C-SC.
