Xi lanh mỏng dòng CQ2 (Kích thước lỗ khoan lớn) Nhà cung cấp

Trang chủ / Sản phẩm / Xi lanh khí / Xi lanh mỏng / Xi lanh mỏng dòng CQ2 (Kích thước lỗ khoan lớn)

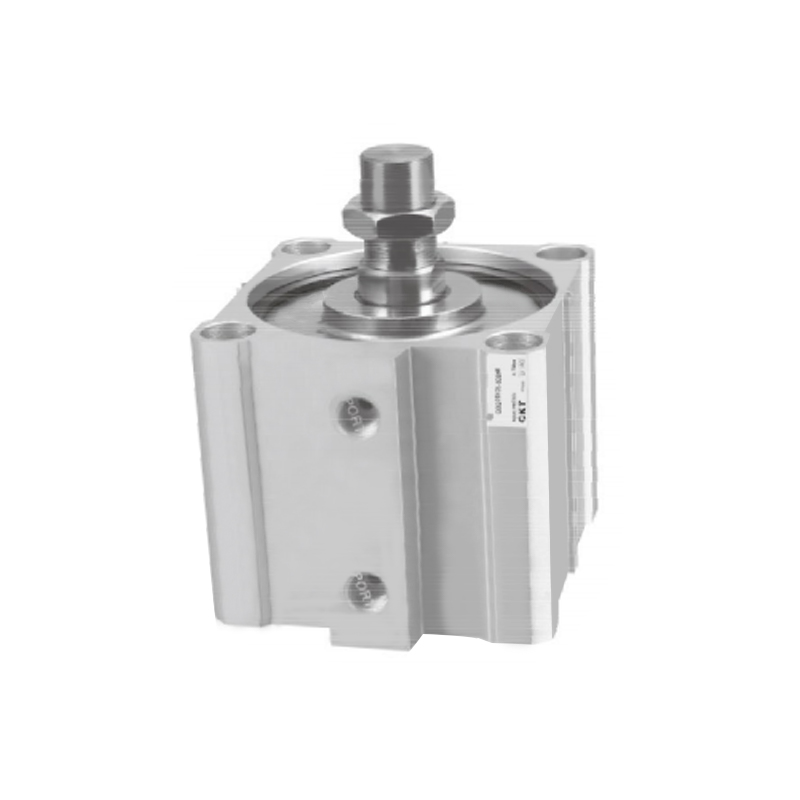

Xi lanh mỏng dòng CQ2 (Kích thước lỗ khoan lớn)
  • Xi lanh mỏng dòng CQ2 (Kích thước lỗ khoan lớn)
Xi lanh mỏng

Xi lanh mỏng dòng CQ2 (Kích thước lỗ khoan lớn)

Xi lanh mỏng dòng CQ2 (Kích thước lỗ khoan lớn) được biết đến với kích thước lỗ khoan lớn và là giải pháp điển hình cho các bộ phận truyền động trong các tình huống nhạy cảm về không gian trong lĩnh vực tự động hóa công nghiệp. Khái niệm thiết kế cốt lõi của nó là giảm thiểu kích thước lắp đặt dọc trục trong khi vẫn đảm bảo lực đầu ra cần thiết, mang lại sự linh hoạt cao hơn cho việc bố trí thiết bị.

• Tuân thủ tiêu chuẩn: Thiết kế và sản xuất của nó tuân thủ các yêu cầu của các thông số kỹ thuật cơ bản công nghiệp hiện hành.

• Kết cấu kết nối: Thân xi lanh và nắp cuối áp dụng phương pháp khóa hình khuyên độc đáo để tạo thành một kết nối ổn định và đáng tin cậy với kích thước trục cực nhỏ.

• Đặc điểm tường trong: Thành trong của thùng xi lanh được xử lý bằng quy trình tăng cường bề mặt đặc biệt, giúp nó có khả năng chống mài mòn tuyệt vời và đảm bảo độ bền lâu dài.

• Lợi thế về không gian: Chiều dài trục được tối ưu hóa đáng kể là tính năng nổi bật của nó, có thể giảm nhu cầu về không gian lắp đặt thiết bị một cách hiệu quả.

• Tích hợp cảm biến: Ngoại vi bên ngoài của thùng xi lanh được thiết kế với cấu trúc rãnh tiêu chuẩn hóa để thuận tiện cho việc lắp đặt và định vị nhanh chóng cảm biến phát hiện vị trí hành trình.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh mỏng dòng CQM (Loại thanh dẫn hướng)
SAU：Xi lanh mỏng dòng CQ2 (Đột quỵ dài)
  • Kích thước lỗ khoan (mm) 125 140 160 180 200
    chất lỏng không khí
    hành động Tác động kép
    Bằng chứng áp lực 1,5MPa(15,3kgf/cm2)
    Áp suất vận hành tối đa 1,0MPa(10,2kgf/cm2)
    Áp suất vận hành tối thiểu 0,05MPa(0,51kgf/cm2)
    Nhiệt độ môi trường và chất lỏng -10 ~ 60oC
    Chủ đề cuối thanh Ren nữ (Tiêu chuẩn), Ren nam (Tùy chọn)
    Đệm Cản cao su tiêu chuẩn
    Tốc độ Piston 50-500 mm/giây 20-400 mm/giây
    Dung sai chiều dài hành trình 1.40
    * Bôi trơn Không bắt buộc
    gắn kết Cuốc xuyên qua và cả hai đầu đều được gõ nhẹ
    Đường kính ống RC(PT)3/8 Rc(PT)1/2
    *Vui lòng sử dụng ISOVG32 nếu bạn muốn sử dụng chất bôi trơn.

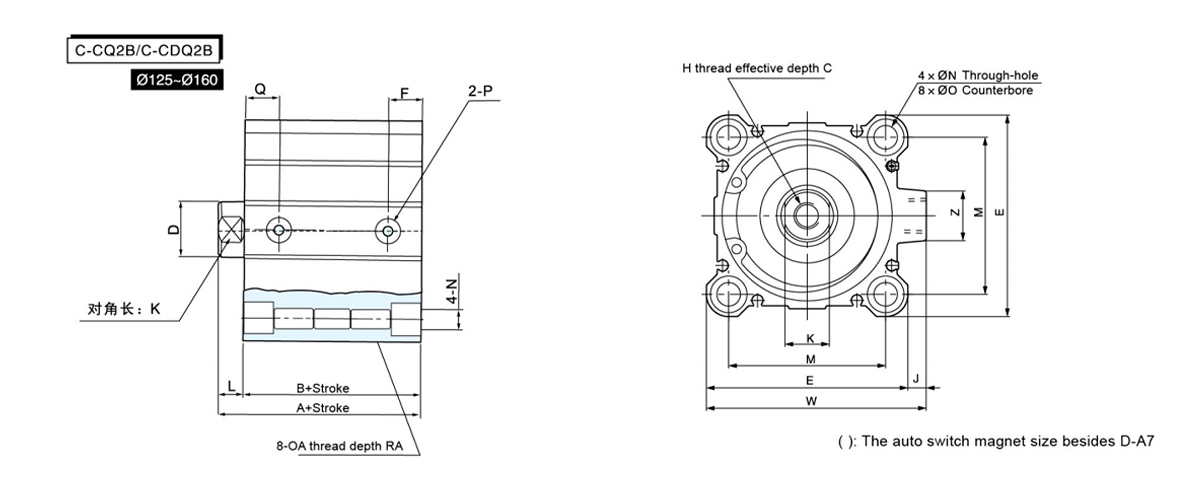

  • lỗ khoan
    Kích thước     		Đột quỵ tiêu chuẩn (mm) A B C D E F H I J K L M N viêm khớp OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2.5 190 11 32 16 114 12.5 M14×2 21.2 RC3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2.5 210 10 32 16 128 12.5 M14×2 21.2 RC3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 RC3/8 27.5 28 21.2 32

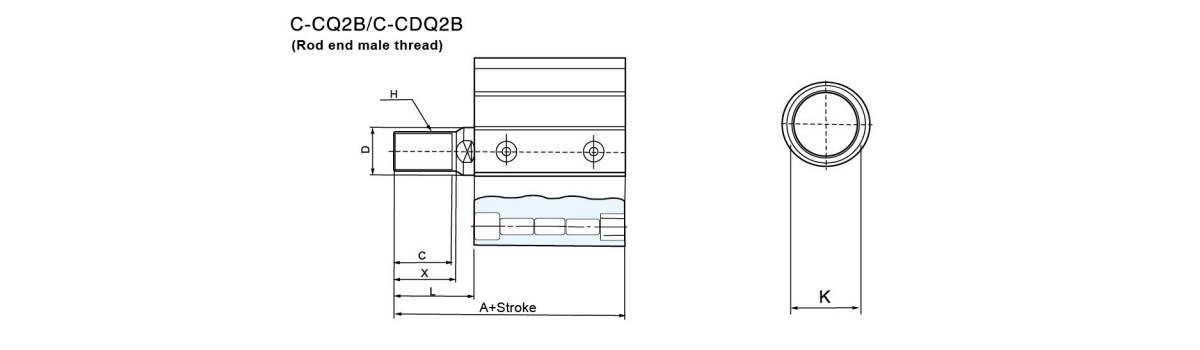

    lỗ khoan Size
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1.5 32 58 45
    140 141 42 Ø 36 M30×1.5 32 58 45
    160 155 47 Ø40 M36×1,5 36 64 50

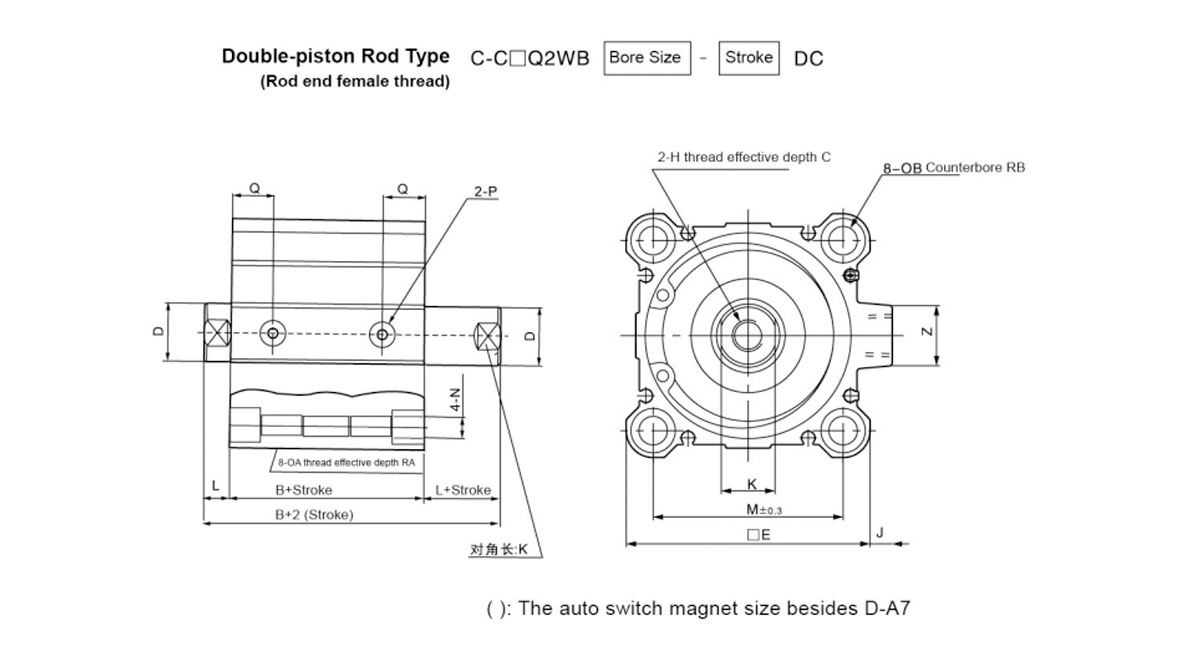

    lỗ khoan Size Đột quỵ tiêu chuẩn A B C D E H I J K L M N viêm khớp OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22,5) Ø36 142 M22×2.5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22,5) Ø36 158 M22×2.5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

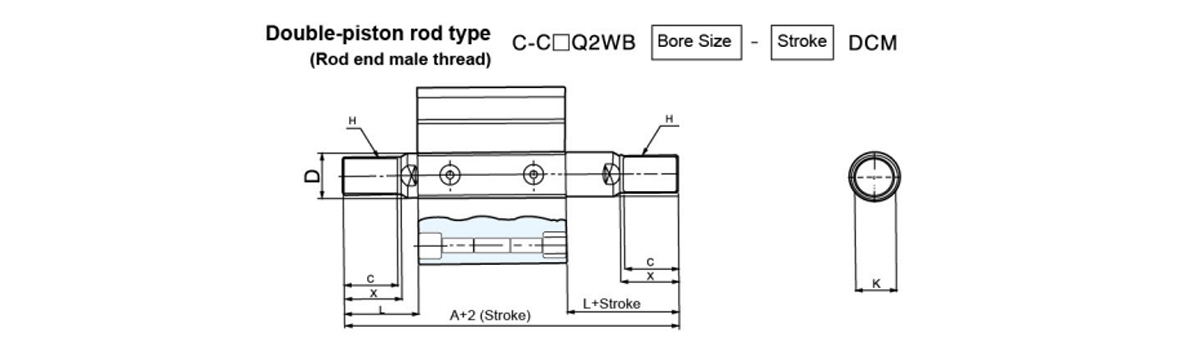

    lỗ khoan Size A C D H K L X
    125 199 42 Ø36 M30×1.5 32 58 45
    140 199 42 Ø36 M30×1.5 32 58 45
    160 219 47 Ø40 M36×1,5 36 64 50
