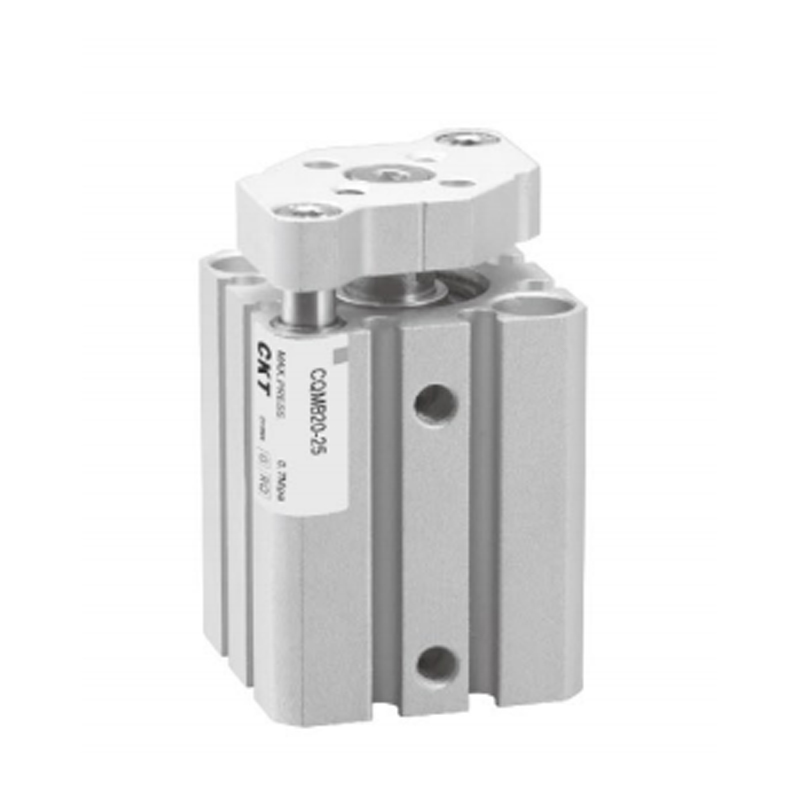

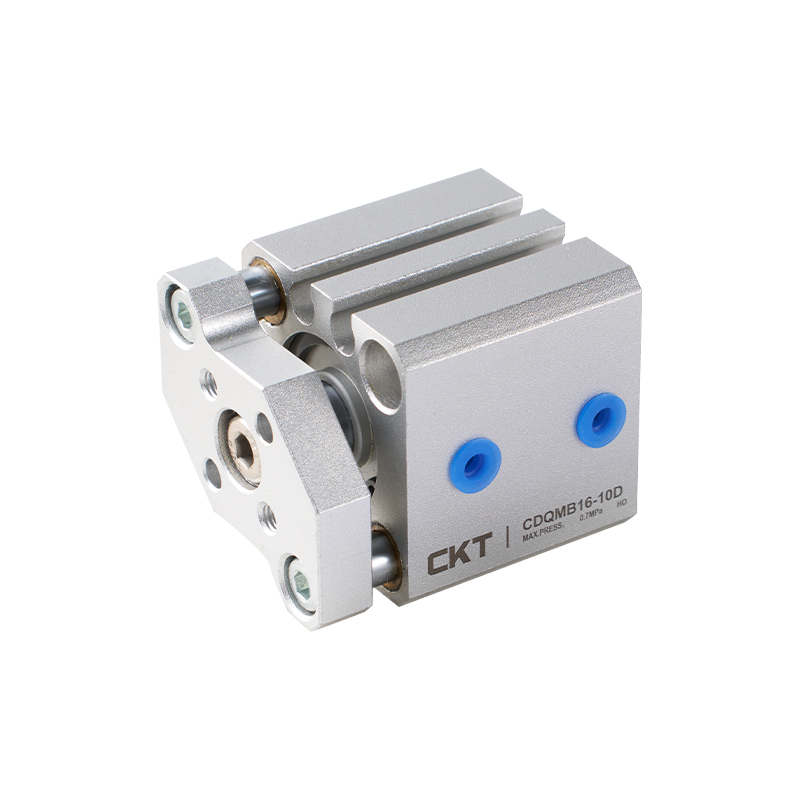

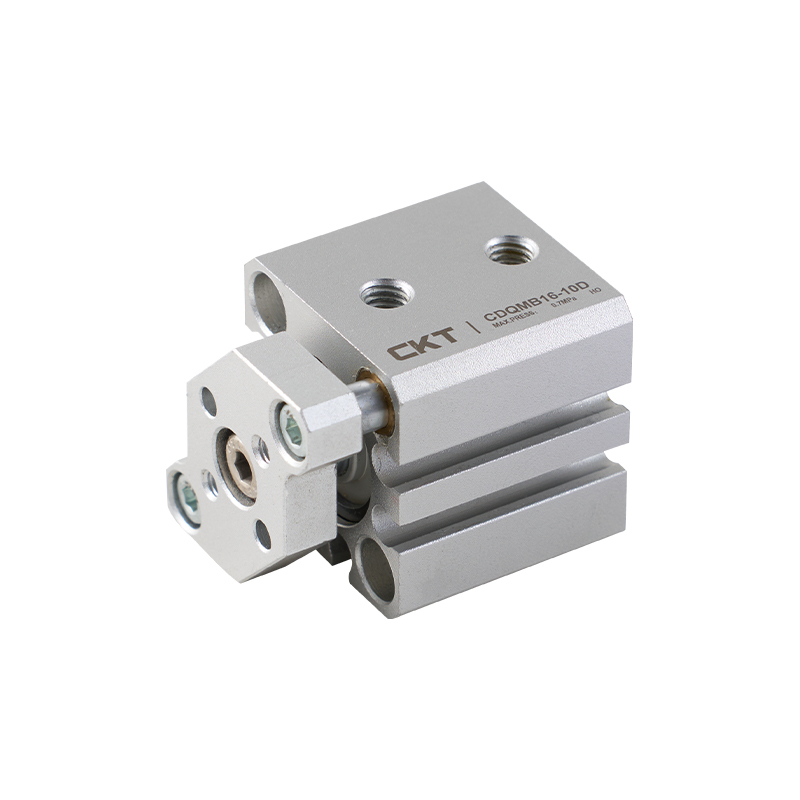

Xi lanh mỏng dòng CQM (Loại thanh dẫn hướng)

Xi lanh mỏng dòng CQM (Loại thanh dẫn hướng) được thiết kế cho thanh dẫn hướng có độ cứng cao và điều kiện không gian nhỏ gọn. Nó tích hợp chức năng hỗ trợ tải và chống xoắn thông qua cấu trúc thanh dẫn hướng kép để đáp ứng nhu cầu định vị chính xác.

1. Kết cấu được tiêu chuẩn hóa và gia cố
Tuân theo các thông số kỹ thuật tiêu chuẩn JIS, nó sử dụng thiết kế tích hợp thanh dẫn hướng kép để đảm bảo độ cứng kết cấu và độ ổn định khi vận hành.

2. Khả năng thích ứng không gian
Thân máy nhỏ gọn giảm đáng kể yêu cầu về không gian lắp đặt và phù hợp với các tình huống tự động hóa bị hạn chế về không gian.

3. Khả năng chịu tải chống lệch tâm của composite
Hệ thống thanh dẫn hướng kép đồng thời triệt tiêu độ lệch quay, mang lại hiệu suất chống uốn và chống xoắn tuyệt vời, đồng thời thích ứng với các điều kiện tải không đối xứng.

4. Khả năng tương thích tải cao
Cơ cấu thanh dẫn hướng có thể chịu tải trọng chuyển động lớn và lực ngang, làm giảm tác động ứng suất của điều kiện đúc hẫng lên thân xi lanh.

5. Điều khiển hướng dẫn chính xác
Độ chính xác không quay cuối là ≤±0,2°, đảm bảo quỹ đạo chuyển động tuyến tính có độ chính xác cao.

6. Khả năng tương thích cài đặt
Kích thước lắp đặt thân chính có thể tương thích với loạt xi lanh mỏng tiêu chuẩn có cùng thông số kỹ thuật, hỗ trợ thay thế hoặc nâng cấp thiết bị nhanh chóng.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh mỏng mới dòng CQS
SAU：Xi lanh mỏng dòng CQ2 (Kích thước lỗ khoan lớn)

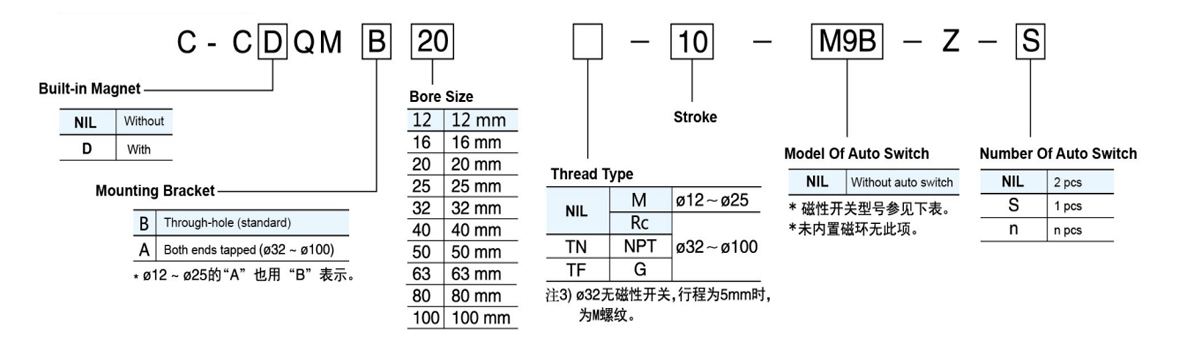

  • hành động Thanh đơn, diễn xuất kép
    Áp suất vận hành tối đa 1,0   MPa
    Min.Operating
    Áp lực     		Ø12, Ø16 0,12   MPa
    Ø20~0100 0,1   MPa
    Môi trường xung quanh & Nhiệt độ chất lỏng Không có công tắc tự động: -10~ 70oC, Có công tắc tự động: -10~ 60oC (Không đóng băng)
    Đệm Cản trước hai bên
    Dung sai chiều dài hành trình 10mm
    Tốc độ pít-tông Ø12~Ø40 50~500     mm/s
    Ø50~Ø100 50~300     mm/s

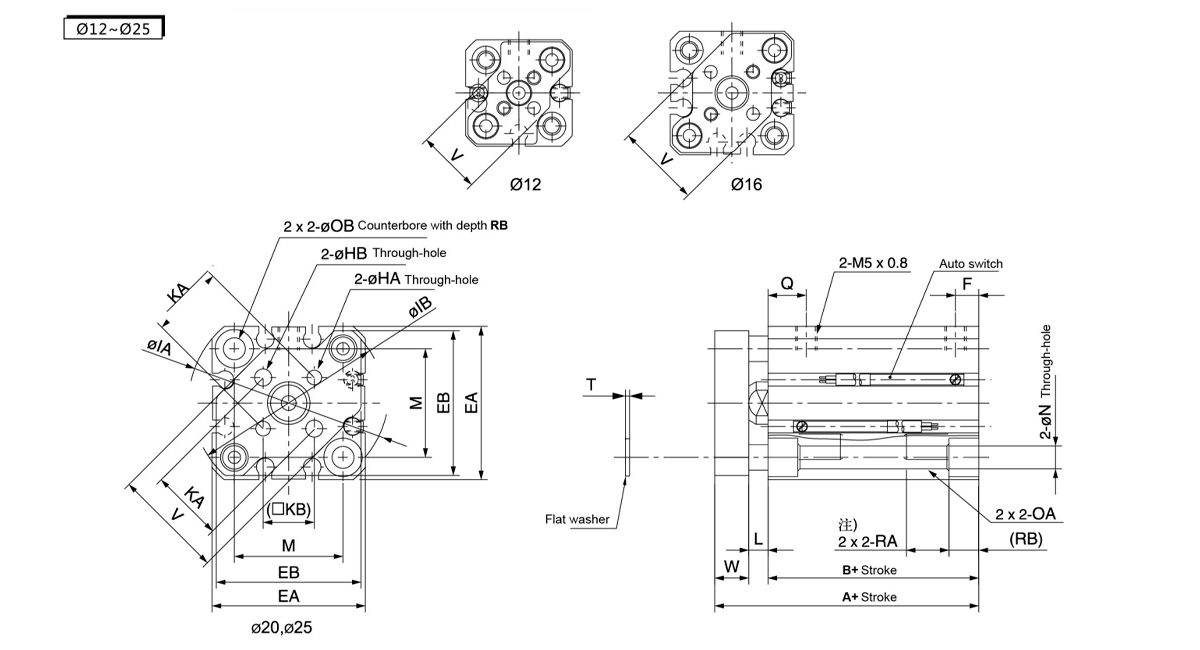

  • lỗ khoan
    Kích thước
    (mm)     		Đột quỵ
    Phạm vi
    (mm)     		Không có Tự động chuyển đổi Với Tự động chuyển đổi EA EB F Hà viêm khớp HB IA IB KA KB L M N OB Q RA RB T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 M3×0,5 M4×0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 M3×0,5 M4×0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5~50 32 19.5 42 29.5 36 34 5.5 M4×0,7 M6×1.0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5~50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0,8 M6×1.0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

    Cả hai  Đầu  Chạm vào  (C-CQMA)
    lỗ khoan Size
    (mm)     		Hà viêm khớp HB IA IB J KA KB L M N OB RA RB S U V W Z
    32 M5×0,8 M6×1.0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0,8 M6×1.0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1.0 M8×1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6×1.0 M10×1.5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1,25 M12×1,75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1.5 M12×1,75 10 0,2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26

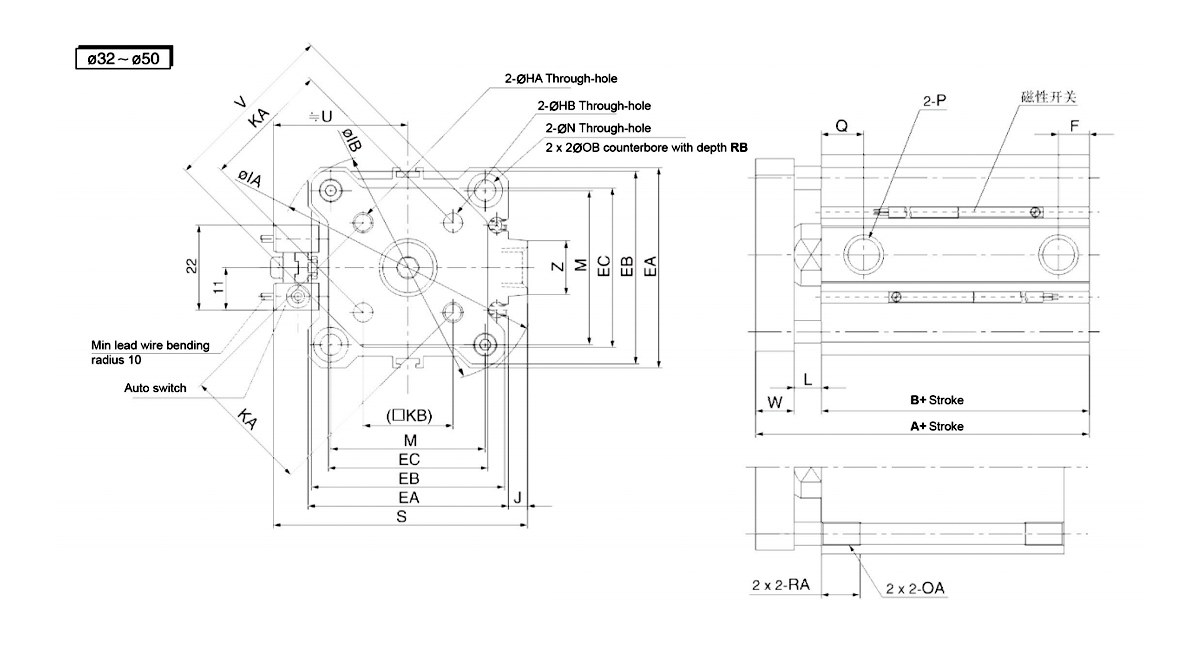

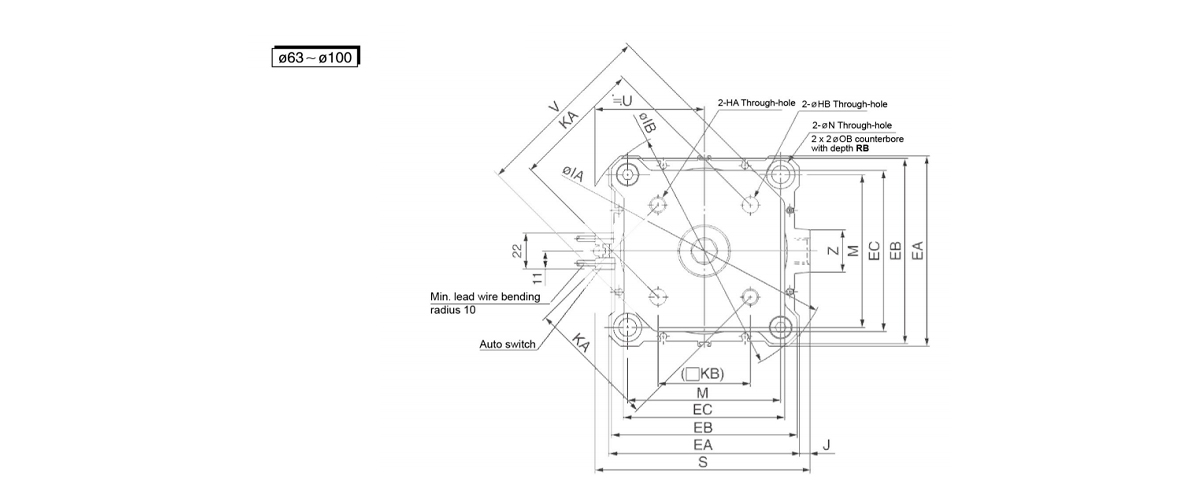

    lỗ khoan Size
    (mm)
    Đột quỵ Range
    (mm)     		Không có Tự động chuyển đổi Với Tự động chuyển đổi EA EB EC
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5×0,8 - - 50 33 7.5 10.5 RC1/8 NPT1/8 G1/8 45 43 34.4
    10~50 7.5 10.5 RC1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5~50 46.5 29.5 8 11 RC1/8 NPT1/8 G1/8 56.5 39.5 8 11 RC1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 RC1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 RC1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10~50 56 36 10.5 15 RC1/4 NPT1/4 G1/4 66 46 10.5 15 RC1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10~50 67.5 43.5 12.5 16 RC3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 RC3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10~50 79 53 13 23 RC3/8 NPT3/8 G3/8 89 63 13 23 RC3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
