Xi lanh mỏng dòng SDA Nhà cung cấp

Trang chủ / Sản phẩm / Xi lanh khí / Xi lanh mỏng / Xi lanh mỏng dòng SDA

Xi lanh mỏng dòng SDA Xi lanh mỏng dòng SDA Xi lanh mỏng dòng SDA Xi lanh mỏng dòng SDA Xi lanh mỏng dòng SDA
  • Xi lanh mỏng dòng SDA
  • Xi lanh mỏng dòng SDA
  • Xi lanh mỏng dòng SDA
  • Xi lanh mỏng dòng SDA
  • Xi lanh mỏng dòng SDA
Xi lanh mỏng

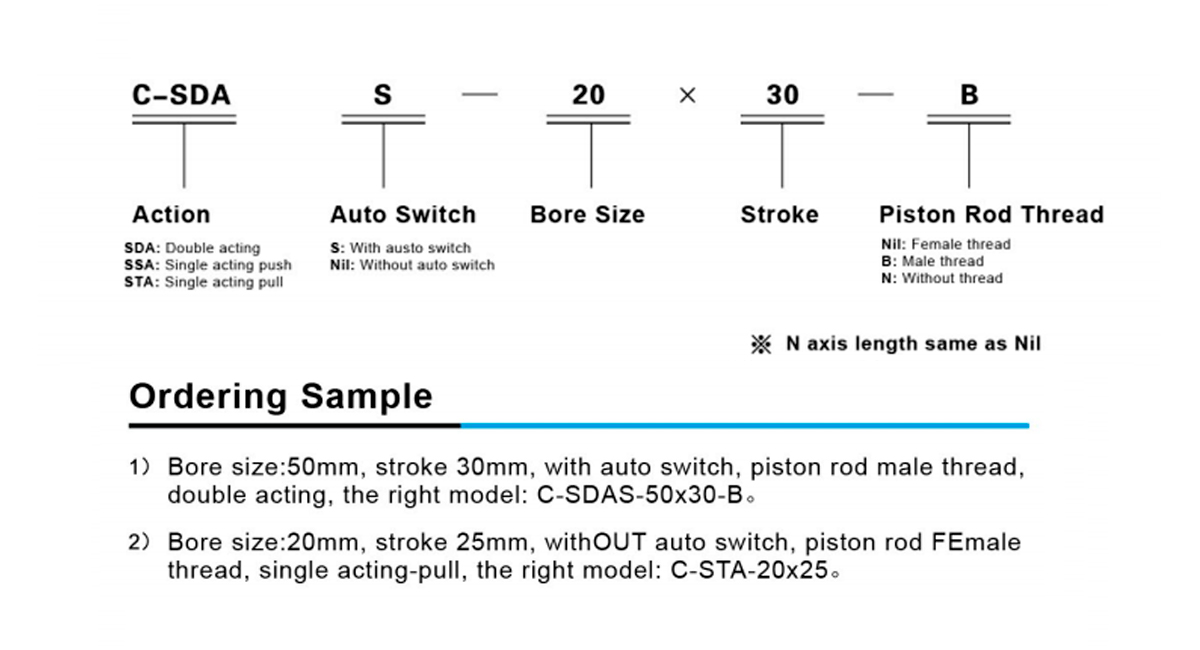

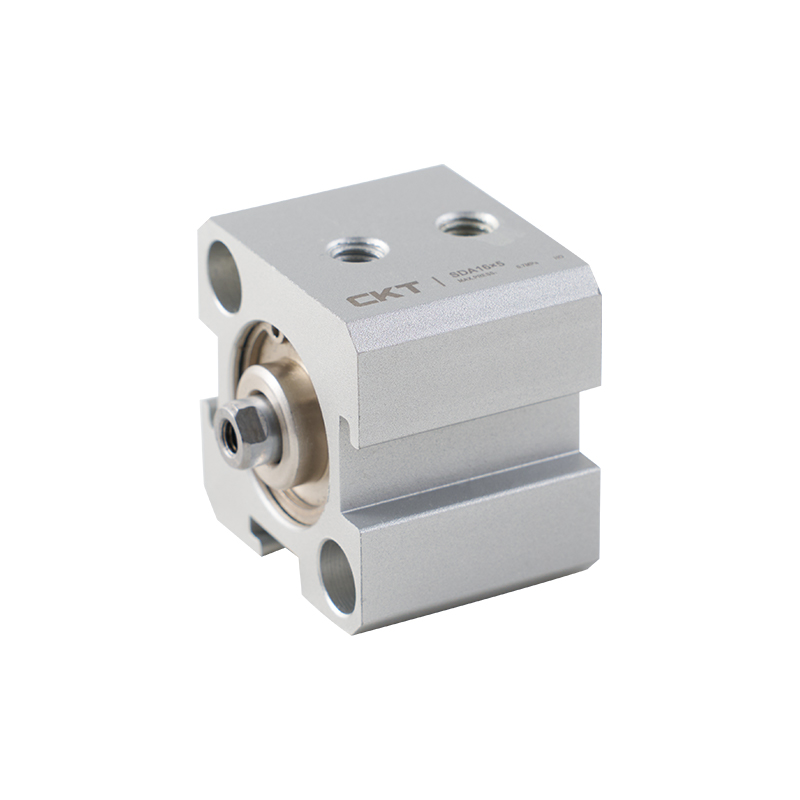

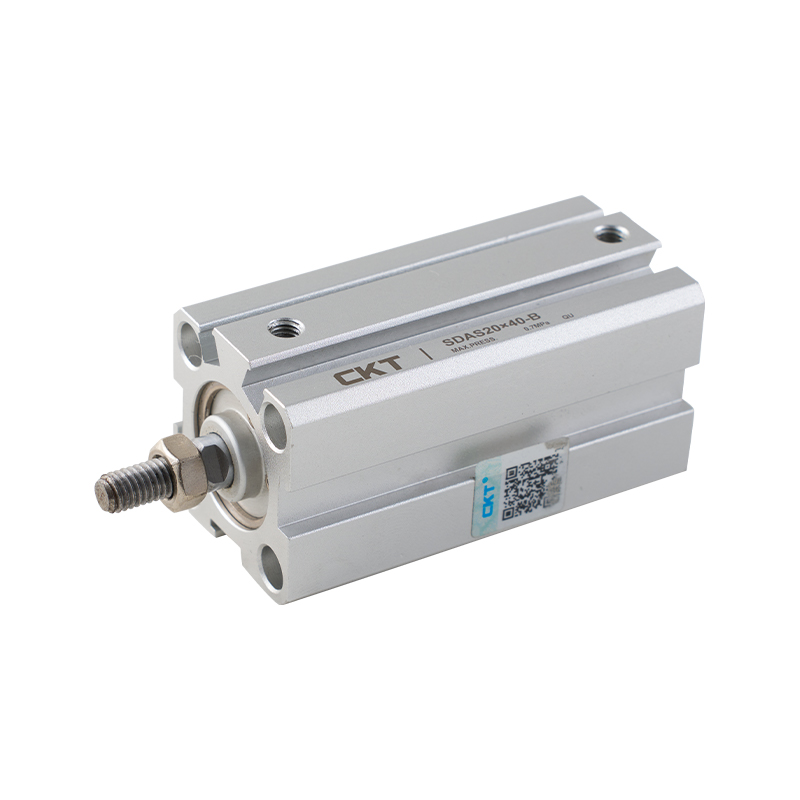

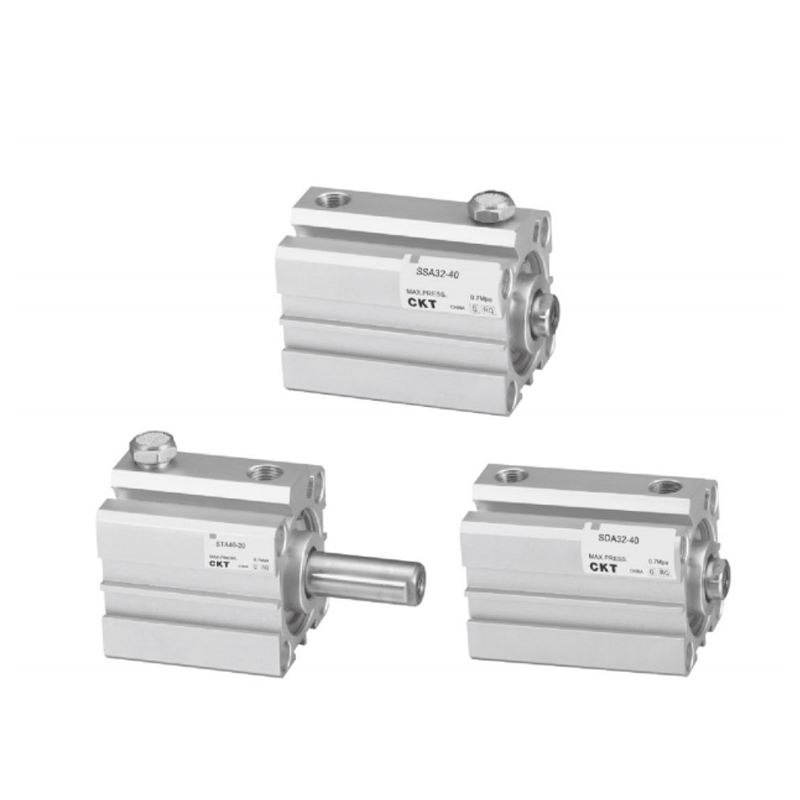

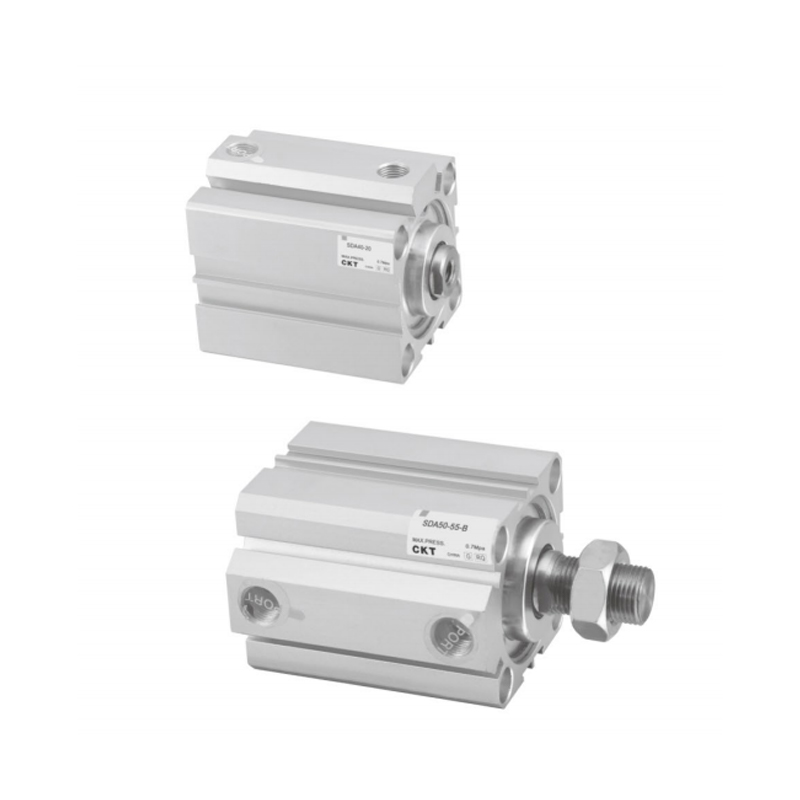

Xi lanh mỏng dòng SDA

Mỏng và nhẹ
Trong khi duy trì độ chính xác chuyển động hiện có và tuổi thọ sản phẩm, tổng chiều dài của nó chỉ bằng 1/2-1/3 chiều dài của hình trụ thông thường. Nó tận dụng các đặc tính mỏng và nhẹ của nó.


Dễ dàng cài đặt
Phương pháp cài đặt nhúng không yêu cầu bất kỳ phụ kiện nào để đạt được yêu cầu tiết kiệm không gian.


Dễ dàng bảo trì
Thiết kế áp dụng phương pháp lắp ráp đơn giản, thuận tiện cho việc lắp đặt, tháo gỡ và bảo trì.


Công tắc từ
Rãnh lắp ráp được dành riêng ở ngoại vi của thân máy, giúp việc lắp đặt và cố định công tắc từ cũng như điều chỉnh vị trí của nó cực kỳ đơn giản.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh tác động kép trục mỏng dòng SDAD
SAU：Xi lanh mỏng mới dòng CQS
  • Kích thước lỗ khoan (mm) 12 16 20 25 32 40 50 63 80 100
    hành động diễn xuất kép
    Tác dụng đẩy đơn               Tác dụng kéo đơn lẻ -
    chất lỏng không khí
    Vận hành
    Phạm vi áp suất
    kgf/cm2     		Diễn xuất kép 1~9
    Diễn xuất đơn lẻ 2~9 -
    Bằng chứng Áp suất  kgf/cm² 13.5
    Vận hành Temperature Range℃ -5~70
    Vận hành Speed
    Phạm vi    mm/s     		Diễn xuất kép 30~500
    Diễn xuất đơn lẻ 50~500
    Đệm Tấm đệm cản
    Kích thước cổng M5×0,8 PT1/8 PT1/4 PT3/8

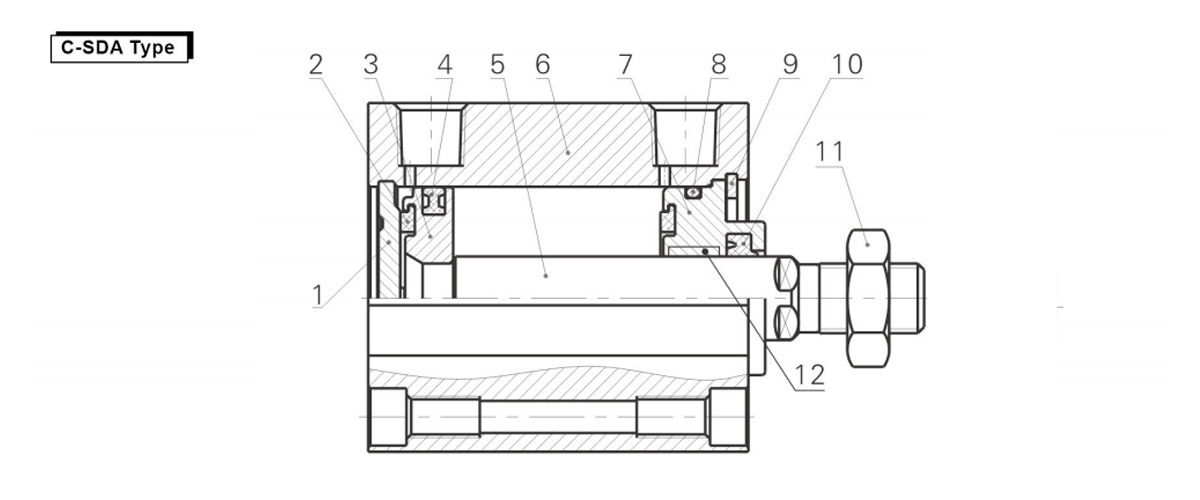

  • Mục Tên Chất liệu Mục Tên Chất liệu
    1 Bìa sau 6060-T5 2 Tấm đệm pít-tông PU
    3 Pít-tông 6061-T6 4 Pít-tông đôi loại O NBR
    5 Pít-tông rod Thép cacbon trung bình(Mạ crom cứng) 6 Nội dung chính 6063-T5
    7 Bìa trước 60611-T6 8 Bìa trước O ring NBR
    9 vòng nhảy loại C Thép lò xo 10 Bìa trước seal ring NBR
    11 quả hạch Thép cacbon 12 Ống lót Vật liệu chống mài mòn

    Vòng thay thế   Bộ phận/Con dấu
    Mục Tên Chất liệu Linh kiện
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Vòng đệm thanh NBR PDB-6 PDB-6 PDB-8 PDB-10 PDB-12 PDB-16 PDB-20 PDB-20 PDU-25 PDU-32
    10 Pít-tông seal ring APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 Vòng chữ O ở nắp trước Ø12×1,5 Ø16×1.5 Ø17×1.8 Ø22×1.8 Ø27×1.8 Ø36×1.8 Ø47×1.8 Ø59×1.8 Ø75×1.8 Ø95×1.8
    Vòng đệm C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

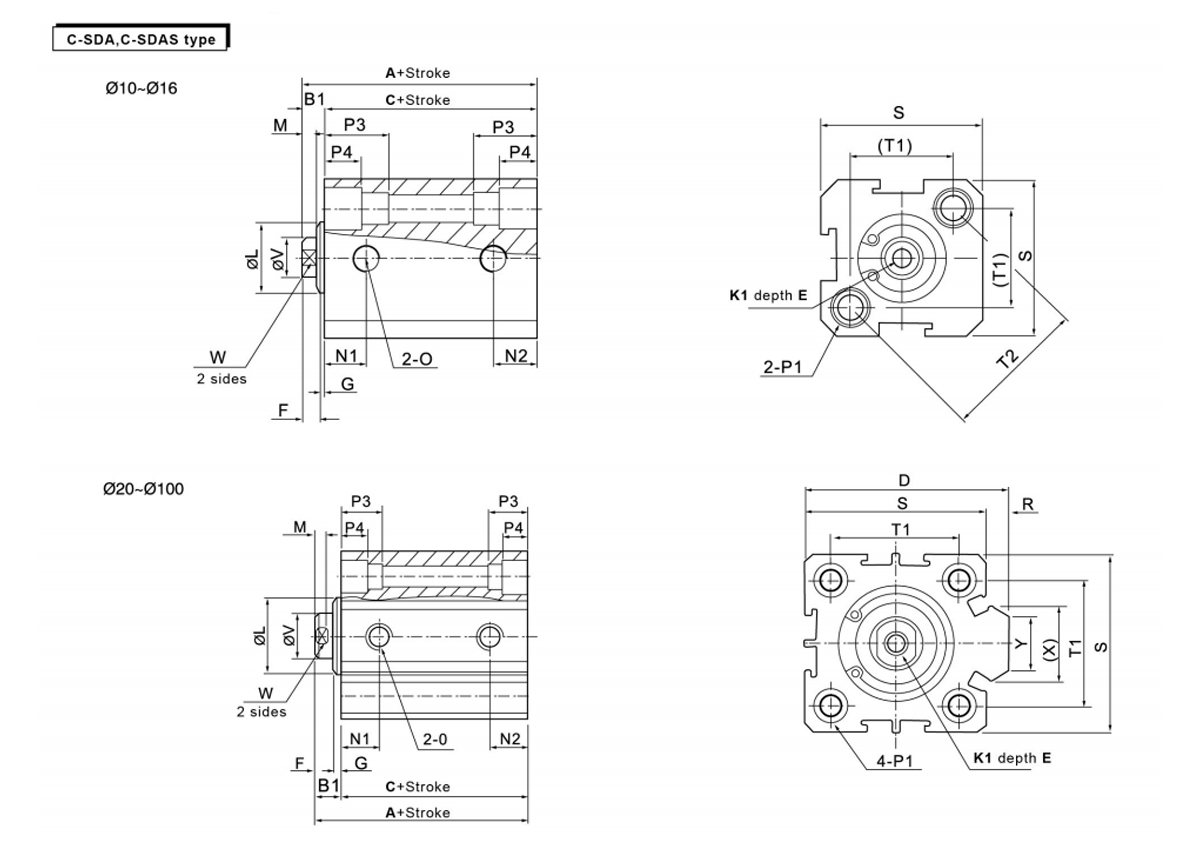

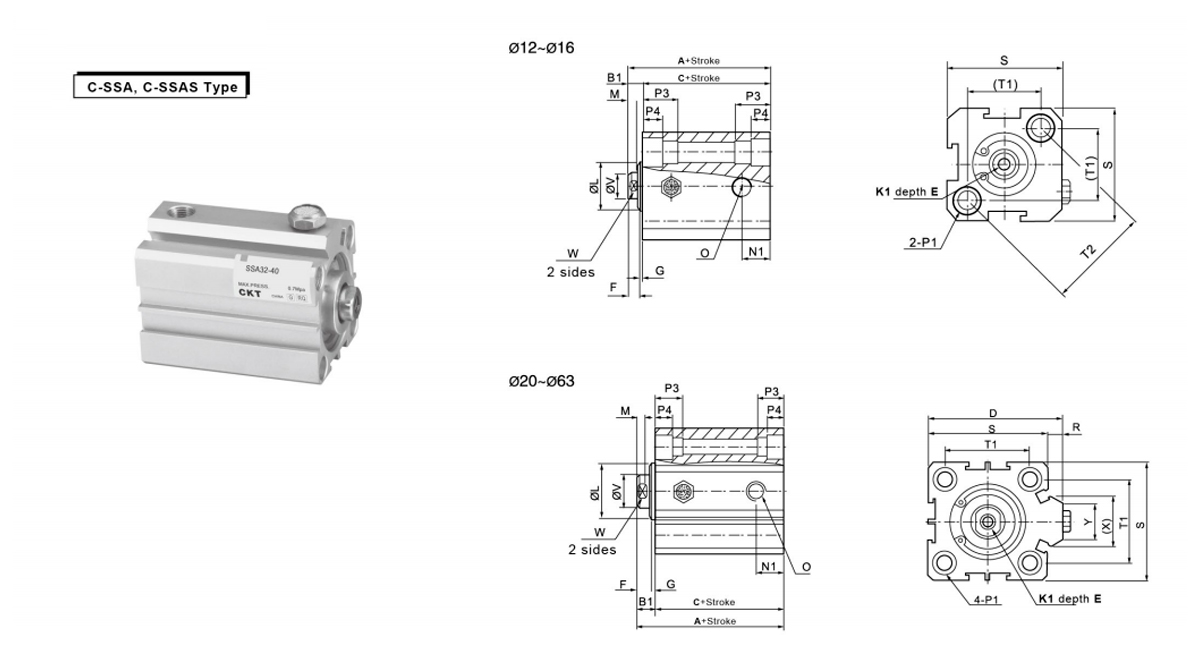

    biểu mẫu Tiêu chuẩn Với Tự động chuyển đổi B1 D E F G K1 L M N1 N2
    Kích thước lỗ khoan/Biểu tượng I A C A C S=5 S>5 S=5 S>5
    12 22 17 32 27 5 - 6 4 1 M3×0,5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5×0,8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1,25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1.5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1.5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1.5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1,5 55 4 16 20.5 16 20.5

    Kích thước lỗ khoan/Biểu tượng I O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Cả hai mặt: φ6,5 ren M5 × 0,8 xuyên lỗ: φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0,8 Cả hai mặt: φ6,5 ren M5 × 0,8 xuyên lỗ: φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Cả hai mặt: φ6,5 ren M5 × 0,8 xuyên lỗ: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Cả hai mặt: φ8.2 ren xuyên lỗ M6×1.0: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Cả hai mặt: φ8.2 ren xuyên lỗ M6×1.0: φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Cả hai mặt: φ10 ren M8×1,25 xuyên lỗ: φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Cả hai bên: φ11 ren M8×1,25 xuyên lỗ: φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Cả hai bên: φ11 ren M8×1,25 xuyên lỗ: φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Cả hai bên: φ14 ren M12×1.75 xuyên lỗ: φ9.2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Cả hai mặt: φ17,5 ren xuyên lỗ M14x2: φ11,3 30 13 10 114 90 - 32 27 35 260

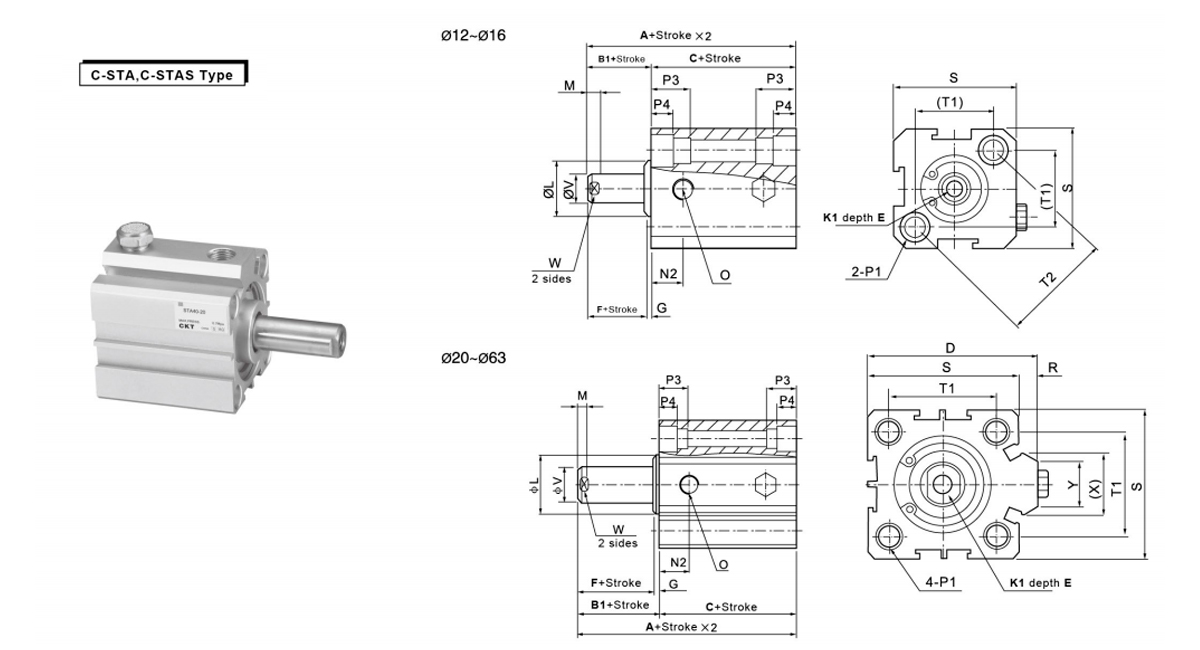

    biểu mẫu Không có Tự động chuyển đổi Với Tự động Chuyển đổi B1 D E F G K1 L M N1
    Kích thước lỗ khoan/Biểu tượng I A C A C
    10 >10 10 >10 10 >10 10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3×0,5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1.5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1.5 40 3 11

    Kích thước lỗ khoan/Biểu tượng I O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Cả hai bên:φ6,5 ren M5×0,8 xuyên lỗ:φ4,2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Cả hai bên:φ6,5 ren M5×0,8 xuyên lỗ:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Cả hai bên:φ6,5 ren M5×0,8 xuyên lỗ:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Cả hai bên:φ8.2 ren M6×1.0 xuyên lỗ:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Cả hai bên:φ8.2 ren M6×1.0 xuyên lỗ:φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Cả hai bên:φ10 ren M8×1,25 xuyên lỗ:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Cả hai bên:φ11 ren M8×1,25 xuyên lỗ:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Cả hai bên:φ11 ren M8×1,25 xuyên lỗ:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20

    biểu mẫu Không có Tự động chuyển đổi Với Tự động Chuyển đổi B1 D E F G K1 L M N2
    Kích thước lỗ khoan/Biểu tượng I A C A C
    Đột quỵ 10 >10 10 >10 10 >10 10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3×0,5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3×0,5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1.5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1.5 40 3 12
    Kích thước lỗ khoan/Biểu tượng I O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Cả hai mặt: φ6,5 ren M5 × 0,8 xuyên lỗ: φ4,2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5×0,8 Cả hai mặt: φ6,5 ren M5 × 0,8 xuyên lỗ: φ4,2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5×0,8 Cả hai mặt: φ6,5 ren M5 × 0,8 xuyên lỗ: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Cả hai mặt: φ8.2 ren xuyên lỗ M6×1.0: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Cả hai mặt: φ8.2 ren xuyên lỗ M6×1.0: φ4.6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 Cả hai mặt: φ10 ren M8×1,25 xuyên lỗ: φ6,5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 Cả hai bên: φ11 ren M8×1,25 xuyên lỗ: φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Cả hai bên: φ11 ren M8×1,25 xuyên lỗ: φ6,5 25 8.5 9.5 75 60 20 17 28.7 20

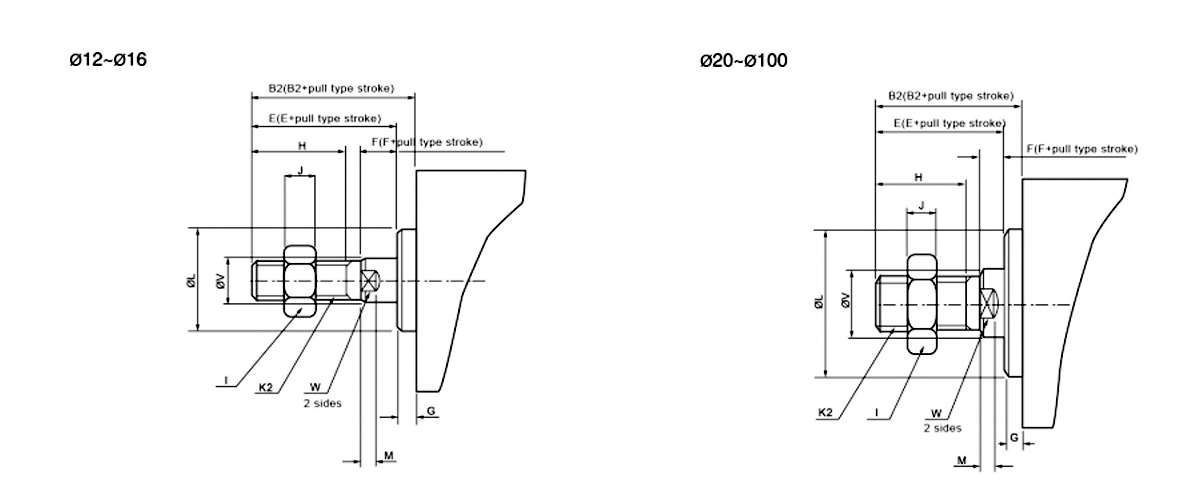

    Kích thước lỗ khoan/Biểu tượng I B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5×0,8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5×0,8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6×1.0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1,25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1,25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1.5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1.5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1.5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1.5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1,5 55 4 32 27
