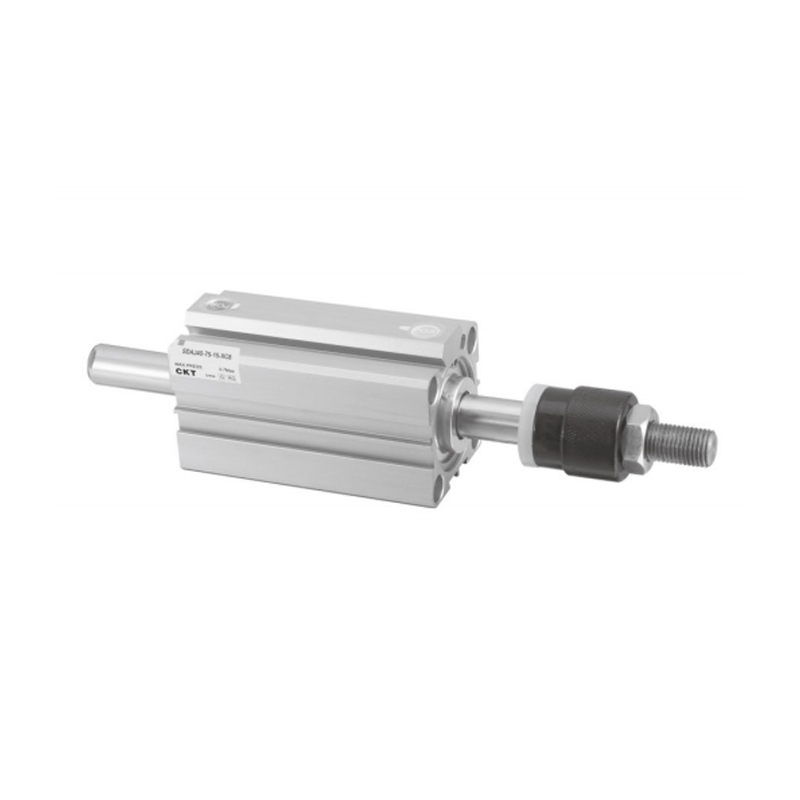

Xi lanh hành trình mỏng có thể điều chỉnh dòng SDAJ

Xi lanh hành trình mỏng có thể điều chỉnh dòng SDAJ là một xi lanh mỏng nhỏ gọn. Tính năng cốt lõi của nó là chức năng điều chỉnh hành trình tích hợp. Trong khi đảm bảo cấu hình thấp của thân xi lanh cơ bản, nó cung cấp khả năng thiết lập linh hoạt vị trí cuối cùng của thanh piston để kéo dài hoặc rút lại, tối ưu hóa không gian bố trí thiết bị và cải thiện khả năng thích ứng của điều khiển chuyển động.

1. Thiết kế nhỏ gọn và mỏng: Chiều cao kết cấu tổng thể thấp hơn đáng kể so với xi lanh thông thường, tiết kiệm không gian lắp đặt dọc trục một cách hiệu quả, đặc biệt phù hợp với các thiết bị tự động hóa nhỏ gọn hoặc bố trí thiết bị có không gian hạn chế.

2. Cơ chế điều chỉnh hành trình tích hợp: Việc điều chỉnh cài đặt hành trình thường được thiết kế ở nắp cuối của thân xi lanh. Vị trí cuối của thanh piston có thể được điều chỉnh liên tục hoặc theo từng phần thông qua các thao tác đơn giản (chẳng hạn như xoay chốt điều chỉnh hoặc cấu trúc tương tự) để đáp ứng nhu cầu định vị hành trình chính xác trong các điều kiện làm việc khác nhau.

3. Phạm vi điều chỉnh thích ứng: Nó cho phép giảm hành trình tiêu chuẩn của xi lanh trong một phạm vi cụ thể (phạm vi cụ thể thay đổi tùy theo Kiểu máy và thông số kỹ thuật), giúp tăng khả năng thích ứng và tính linh hoạt của xi lanh với các ứng dụng khác nhau.

4. Tính ổn định của thiết lập hành trình: Cơ cấu điều chỉnh hành trình có chức năng khóa để đảm bảo giá trị hành trình được thiết lập trong chu trình làm việc của xi lanh ổn định và đáng tin cậy, tránh tình trạng trôi vị trí do các yếu tố như rung động gây ra.

5. Duy trì hiệu suất cốt lõi: Mặc dù đạt được độ mỏng và hành trình có thể điều chỉnh, dòng xi lanh này vẫn duy trì các đặc tính hiệu suất cốt lõi của xi lanh tiêu chuẩn như lực ra cơ bản, tốc độ vận hành và tuổi thọ làm việc.

Các kịch bản ứng dụng điển hình: Thường được sử dụng trong các tình huống cần kiểm soát chính xác vị trí cuối cùng và không gian lắp đặt bị hạn chế, chẳng hạn như định vị vật liệu, kẹp và nhả phôi, thiết bị dừng, lắp ráp chính xác, bộ phận tự động hóa nhỏ, v.v., cung cấp hỗ trợ ổ đĩa chính cho các giải pháp tự động hóa nhỏ gọn.

E-mail: manager@cktworld.com
Tải xuống
TRƯỚC：Xi lanh đa vị trí mỏng dòng SDAT
SAU：Xi lanh tác động kép trục mỏng dòng SDAD

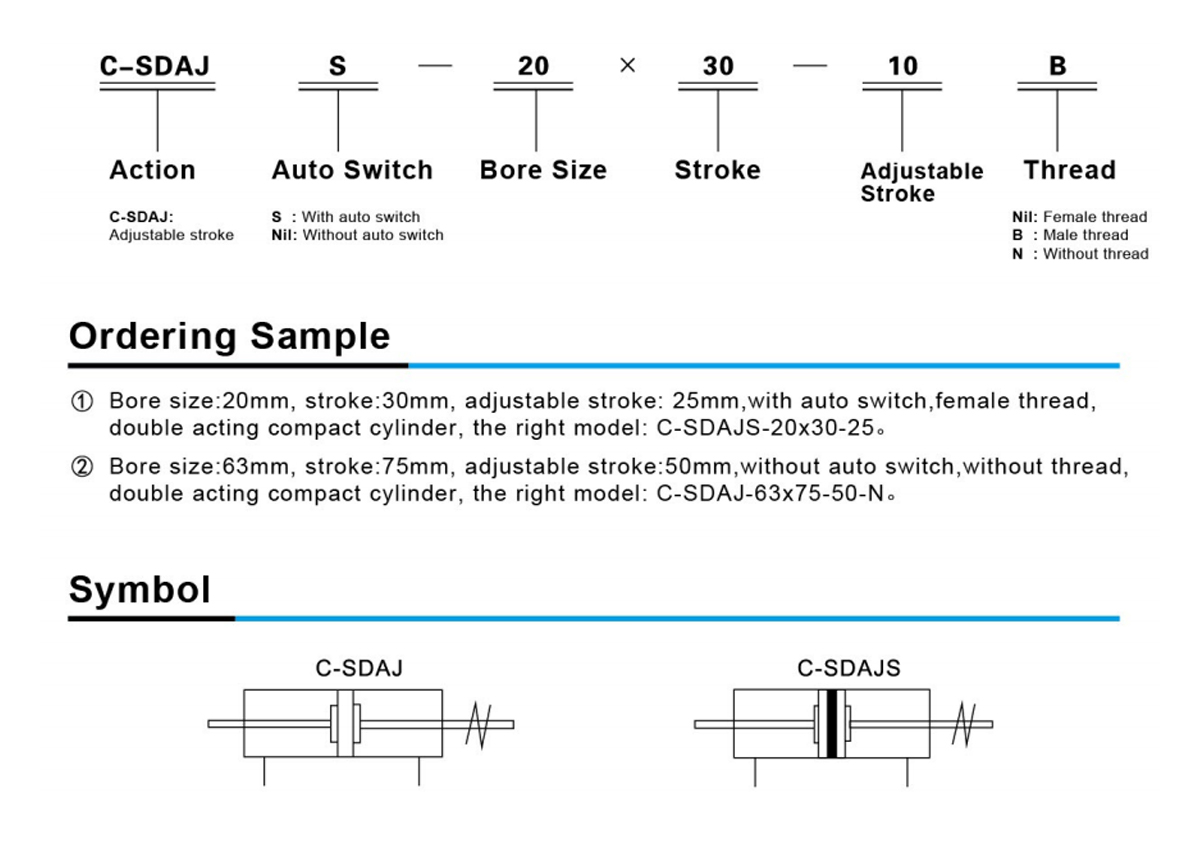

  • biểu mẫu Không có Tự động chuyển đổi Với Tự động Chuyển đổi B1 D E F G J K1 L M N1
    Kích thước/Ký hiệu lỗ khoan A C A C Đột quỵ<10 Đột quỵ>10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8(6,5 khi hành trình là 5) 4 1.5 5 M4×0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7 khi hành trình là 5) 4 2 6 M5×0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1.5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1.5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1.5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1,5 55 4 16 20.5

  • biểu mẫu không có Tự động Chuyển đổi Với Tự động Chuyển đổi B1 D E F G J K1 L M N1
    lỗ khoan Kích thước/ Biểu tượng A C A C Đột quỵ<10 Đột quỵ>10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8(6,5 khi hành trình là 5) 4 1.5 5 M4×0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7 khi hành trình là 5) 4 2 6 M5×0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1.5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1.5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1.5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1.5 55 4 16 20.5

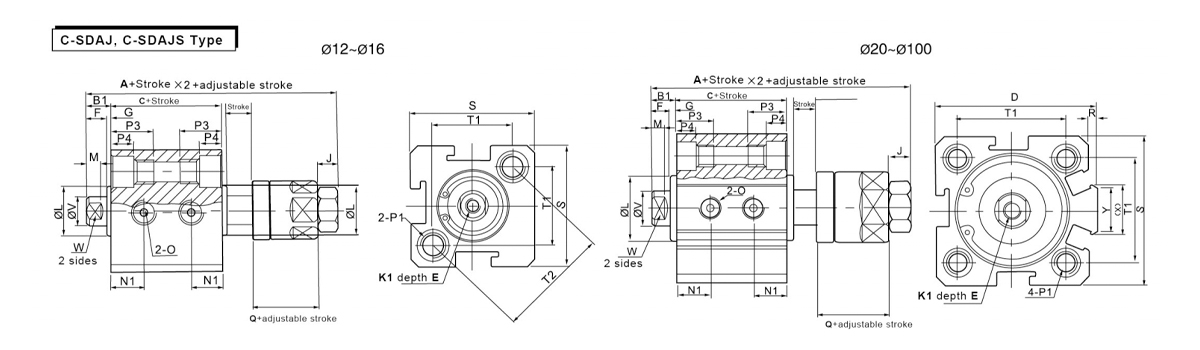

    Kích thước/Ký hiệu lỗ khoan O P1 P3 P4 Q R S T1 T2 V W X Y
    12 M5×0,8 Cả hai bên: 中6,5 ren M5 × 0,8 lỗ xuyên qua: φ4,2 12 4.5 12 - 25 16.3 23 6 5 - -
    16 M5×0,8 Cả hai mặt: φ6,5 ren M5 × 0,8 xuyên lỗ: φ4,2 12 4.5 12 - 29 19.8 28 6 5 - -
    20 M5×0,8 Cả hai mặt: φ6,5 ren M5 × 0,8 xuyên lỗ: φ4,2 14 4.5 15 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Cả hai mặt: φ8.2 ren xuyên lỗ M6×1.0: φ4.6 15 5.5 18 2 40 28 - 10 8 12 10
    32 PT1/8 Cả hai mặt: φ8.2 ren xuyên lỗ M6×1.0: φ4.6 16 5.5 20 6 44 34 - 12 10 18.3 15
    40 PT1/8 Cả hai mặt: φ10 ren M8×1,25 xuyên lỗ: φ6,5 20 7.5 20 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Cả hai bên: φ11 ren M8×1,25 xuyên lỗ: φ6,5 25 8.5 20 9.5 62 48 - 20 17 30 20
    63 PT1/4 Cả hai bên: φ11 ren M8×1,25 xuyên lỗ: φ6,5 25 8.5 20 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Cả hai bên: φ14 ren M12×1.75 xuyên lỗ: φ9.2 25 10.5 23 10 94 74 - 25 22 36 26
    100 PT3/8 Cả hai mặt: φ17,5 ren xuyên lỗ M14×2: φ11,3 30 13 23 10 114 90 - 32 27 35 26
