Xi lanh khí nén lực cao: Hướng dẫn lựa chọn và ứng dụng

Xi lanh khí nén lực cao là gì và khi nào bạn thực sự cần một xi lanh?

A xi lanh khí nén cường độ cao là một xi lanh khí được thiết kế để cung cấp lực đẩy đầu ra lớn hơn đáng kể so với xi lanh có lỗ khoan tiêu chuẩn - thường sản xuất lực từ 5.000 N đến hơn 200.000 N - bằng cách kết hợp đường kính lỗ khoan lớn, áp suất vận hành cao hoặc cấu hình song song/nhiều giai đoạn. Nếu ứng dụng của bạn liên quan đến việc ép, kẹp, đục lỗ, tạo hình hoặc nâng vật nặng mà xi lanh khí thông thường không thể duy trì tải trọng cần thiết thì xi lanh khí nén lực cao là câu trả lời trực tiếp.

Quyết định sử dụng xi lanh khí nén lực cao thay vì xi lanh thủy lực thường liên quan đến độ sạch, tốc độ và tính đơn giản trong bảo trì. Hệ thống khí nén hoạt động bằng khí nén, nghĩa là không có rủi ro ô nhiễm dầu, thời gian chu kỳ nhanh hơn và tuân thủ dễ dàng hơn các tiêu chuẩn thực phẩm, dược phẩm hoặc phòng sạch. Sự đánh đổi là mật độ lực: xi lanh thủy lực tạo ra lực cao hơn trên một đơn vị diện tích, nhưng khi áp suất không khí ở mức 10 thanh là đủ - áp suất này dành cho hầu hết các nhiệm vụ kẹp và ép công nghiệp lên đến khoảng 100 kN - một xi lanh khí nén có lỗ khoan lớn cung cấp lực đó một cách đáng tin cậy và tiết kiệm chi phí.

200.000 N Lực tối đa từ xi lanh khí lực cao song song

10 bar Áp suất vận hành tối đa điển hình trong hệ thống khí nén

320 mm Đường kính lỗ tiêu chuẩn lớn nhất hiện có trong các bình khí trong danh mục

Xi lanh khí nén tạo ra lực cao như thế nào: Vật lý đằng sau những con số

Lực sinh ra từ bất kỳ xi lanh khí nào được tính theo công thức đơn giản: F = P × A , trong đó F là lực tính bằng Newton, P là áp suất đo tính bằng Pascal, và A là diện tích hiệu dụng của piston tính bằng mét vuông. Điều này có nghĩa là kỹ sư thiết kế có sẵn hai đòn bẩy: tăng áp suất hoặc tăng kích thước lỗ khoan.

Xét một xi lanh khí có đường kính 200 mm hoạt động ở áp suất 6 bar (600.000 Pa). Diện tích piston xấp xỉ 0,0314 m2, tạo ra lực đẩy lý thuyết là 18.850 N - chỉ dưới 1,9 tấn . Mở rộng lỗ khoan lên 320 mm ở cùng áp suất mang lại 48.254 N, gần 4,9 tấn. Việc tăng áp suất lên 10 bar trên cùng lỗ khoan 320 mm sẽ đưa công suất lý thuyết lên tới 80.425 N . Những con số này minh họa tại sao đường kính lỗ khoan là biến số chính mà các kỹ sư thao tác khi chỉ định xi lanh khí nén lực cao.

Lực kéo (hành trình rút) luôn nhỏ hơn lực đẩy do thanh chiếm chỗ trên mặt cắt ngang ở phía nắp. Đối với xi lanh có lỗ khoan 320 mm có cần 100 mm ở áp suất 10 bar, lực kéo giảm xuống khoảng 72.600 N — vẫn rất mạnh nhưng là điểm khác biệt quan trọng đối với các ứng dụng mà lực rút phải chịu tải.

Cấu hình xi lanh song song

Khi một lỗ khoan đơn không thể cung cấp đủ lực trong giới hạn về không gian hoặc áp suất, các xi lanh khí song song xếp chồng hai hoặc nhiều piston lên một thanh đơn. Mỗi piston đóng góp lực đẩy của nó và các lực tổng hợp trực tiếp. Sự sắp xếp song song của hai xi lanh có đường kính 250 mm ở áp suất 8 bar tạo ra khoảng 78.500 N cộng lại — tương đương với một đơn vị lỗ khoan 350 mm — trong khi vẫn thu hẹp phạm vi sử dụng vật lý. Cấu hình song song phổ biến trong các thiết bị dập ô tô và các hoạt động lắp ép chính xác.

Tham khảo tính toán lực

F = P × A

A = π × (D/2)2

F - Lực phát ra (N)
P - Áp suất cung cấp (Pa)
A - Diện tích pít-tông (m2)
D - Đường kính lỗ khoan (m)

Lực kéo = P × (A − diện tích thanh)

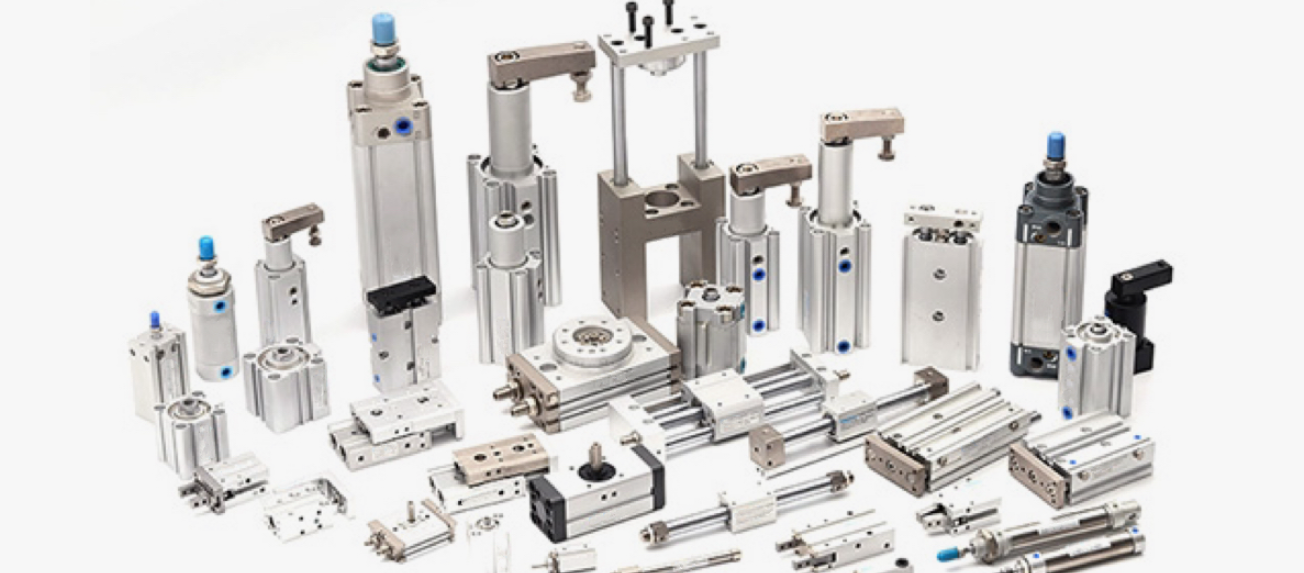

Các loại xi lanh khí nén lực cao và ứng dụng công nghiệp của chúng

Không phải mọi xi lanh khí lực cao đều phục vụ cùng một mục đích. Sự đa dạng về cấu hình có sẵn phản ánh phạm vi ứng dụng đòi hỏi khắt khe trong các ngành sản xuất, chế biến và tự động hóa. Việc hiểu loại xi lanh nào phù hợp với nhiệm vụ nào sẽ ngăn ngừa việc cài đặt quá mức tốn kém hoặc tệ hơn là việc lắp đặt dưới công suất bị hỏng sớm.

Xi lanh tác động đơn lỗ khoan lớn

Thiết kế hồi xuân hoặc hồi trọng lực với lỗ khoan lên tới 320 mm. Được sử dụng trong các hoạt động kẹp và giữ, van cổng trên đường ống và kẹp khuôn phun trong đó hành trình làm việc chỉ cần nguồn điện theo một hướng. Mức tiêu thụ không khí trên mỗi chu kỳ giảm một nửa so với các loại tương đương tác động kép, điều này quan trọng ở tần số chu kỳ cao.

Xi lanh tác động kép có lỗ khoan lớn

Loại xi lanh khí nén lực cao phổ biến nhất. Không khí có áp suất tác động lên cả hai phía của piston, tạo ra lực kéo và co lại. Xi lanh tiêu chuẩn ISO 15552 có sẵn lỗ khoan từ 32 mm đến 320 mm ở dạng danh mục, với quy trình sản xuất tùy chỉnh mở rộng vượt quá lỗ khoan 500 mm. Các dây chuyền sản xuất thân xe màu trắng thường triển khai các xi lanh tác động kép có đường kính 250 mm để ép tấm.

Xi lanh song song

Hai piston trên một thanh chung trong một thân duy nhất. Lực đầu ra xấp xỉ gấp đôi mà không tăng kích thước lỗ khoan. Lý tưởng khi chiều rộng đường bao bị hạn chế nhưng có sẵn chiều dài trục. Một đơn vị song song có lỗ khoan 160 mm ở 8 bar mang lại khoảng 32.170 N - có thể so sánh với một xi lanh có đường kính 225 mm - trong một thân chỉ dài hơn một chút so với đơn vị hành trình kép tiêu chuẩn.

Xi lanh không cần trục (Lỗ khoan lớn)

Pít-tông dẫn động một cỗ xe bên ngoài thông qua một khe kín hoặc khớp nối từ thay vì một thanh nhô ra. Cho phép chiều dài hành trình bằng với chiều dài thân xi lanh, làm cho chúng nhỏ gọn cho các ứng dụng lực di chuyển dài như chuyển vật liệu trong dây chuyền dập hoặc máy đo lực phanh ép với lực lên tới 15.000 N.

Hệ thống tăng cường thủy lực khí nén

Các thiết bị hybrid này sử dụng một xi lanh khí có lỗ khoan lớn để dẫn động một piston thủy lực có lỗ khoan nhỏ, nhân lực với tỷ lệ diện tích của piston. Một bệ khí nén 200 mm dẫn động một bệ thủy lực 40 mm ở đầu vào 6 bar tạo ra áp suất thủy lực đầu ra vượt quá 150 bar, cho phép lực đạt trên 200.000 N. Được sử dụng trong súng hàn điểm, máy tán đinh và dụng cụ móc sắt.

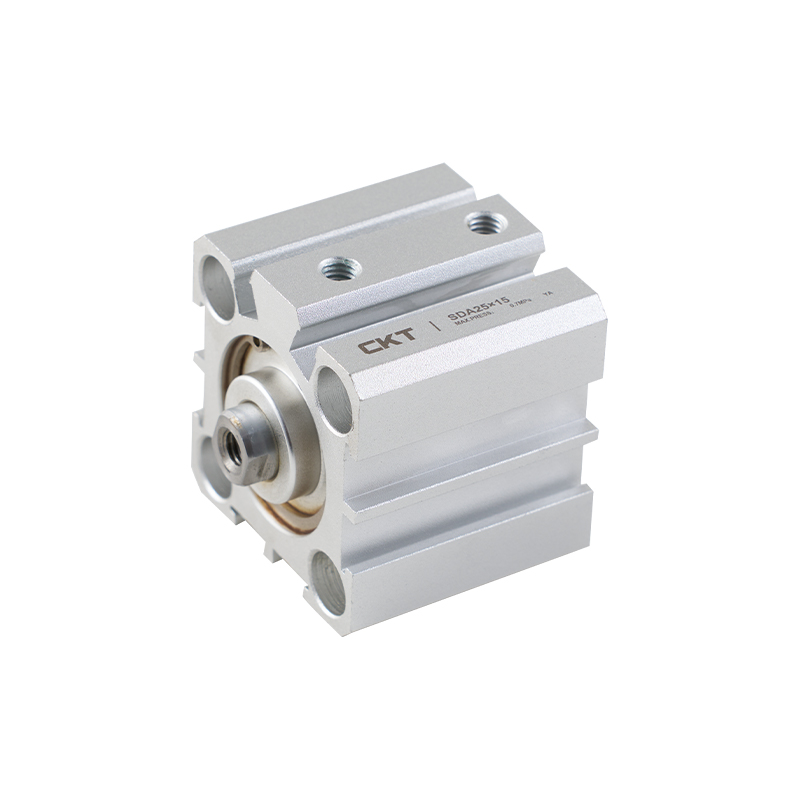

Xi lanh lực cao đột quỵ ngắn

Đôi khi được gọi là hình trụ pancake hoặc hình trụ phẳng, chúng mang lại lực kẹp rất cao trên hành trình 5–50 mm. Đường kính lỗ khoan 250–400 mm ở thân rất ngắn tạo ra lực lên tới 125.000 N trong không gian trục tối thiểu. Được sử dụng trong việc kẹp cố định, thiết lập khuôn và định vị pallet trên các trung tâm gia công.

Xi lanh khí nén lực cao và xi lanh thủy lực: So sánh song song

Lựa chọn giữa xi lanh khí nén lực cao và xi lanh thủy lực là một trong những quyết định quan trọng nhất trong việc lựa chọn bộ truyền động. Bảng dưới đây so sánh hai công nghệ theo các tiêu chí quan trọng nhất trong môi trường công nghiệp thực tế.

So sánh các đặc tính xi lanh khí nén và thủy lực lực cao qua các tiêu chí hoạt động và hiệu suất chính
Tiêu chí	Xi lanh khí nén cường độ cao	Xi lanh thủy lực
Lực lượng thực tế tối đa	Lên tới ~200 kN (tiêu chuẩn); cao hơn với bộ tăng cường	Lên đến vài MN (megaNewton)
Áp suất vận hành	4–10 thanh điển hình; lên đến 16 bar đặc biệt	100–700 thanh điển hình
Tốc độ	Rất nhanh; lên đến 3 m/s không tải	Vừa phải; thường là 0,05–0,5 m/s
Sạch sẽ	Tuyệt vời - không có rủi ro về dầu	Nguy cơ rò rỉ dầu; yêu cầu ngăn chặn
Kiểm soát vị trí	Hạn chế; van tỷ lệ cải thiện nó	Tuyệt vời; thủy lực servo đạt được ± 0,01 mm
Độ phức tạp bảo trì	Thấp - ít vật tư tiêu hao	Cao - chất lỏng, bộ lọc, bộ trao đổi nhiệt
Hiệu quả năng lượng	Thấp hơn (~10–15% từ máy nén đến đầu ra)	Cao hơn (~60–80% với độ dịch chuyển thay đổi)
Chi phí ban đầu	Hạ xuống	Cao hơn (bơm, hồ chứa, định giá)
Sự phù hợp của Thực phẩm/Dược phẩm	Tuyệt vời với con dấu cấp thực phẩm	Yêu cầu lựa chọn chất lỏng cẩn thận

Cách chọn xi lanh khí nén lực cao phù hợp cho ứng dụng của bạn

Lỗi lựa chọn trong các ứng dụng xi lanh khí nén lực cao rất tốn kém - không chỉ về chi phí thay thế mà còn về thời gian ngừng hoạt động, rủi ro an toàn và các hiệu ứng xếp tầng trên dây chuyền xử lý. Khung sau đây bao gồm mọi tham số phải được xác định trước khi đặt hàng.

Bước 1

Xác định lực cần thiết với biên độ an toàn

Tính lực thực tế của quá trình - lực cần thiết để thực hiện công - và nhân với hệ số an toàn ít nhất là 1,25 đến 1,5 . Áp suất giảm dọc theo đường cung cấp (đặc biệt là ở cuối thời gian dài), ma sát bịt kín và sự thay đổi tải trọng đều làm xói mòn lực sẵn có tại điểm tác dụng. Một xi lanh có kích thước chính xác ở mức tối đa theo lý thuyết sẽ hoạt động kém hơn khi áp suất cung cấp thời điểm dao động thậm chí 0,5 bar.

Bước 2

Xác định đường kính lỗ khoan từ áp suất sẵn có

Làm việc từ áp suất cung cấp khí nén của bạn (thường là 6–8 bar tại máy), tính toán lỗ khoan cần thiết bằng cách sử dụng F = P × A. Hầu hết các cơ sở không thể vượt quá 10 bar về mặt kinh tế, nên đường kính lỗ khoan là biến thiết kế chính. Nếu lỗ khoan yêu cầu vượt quá 320 mm, hãy đánh giá cấu hình song song hoặc bộ tăng cường khí nén-thủy lực trước khi chuyển sang hệ thống thủy lực hoàn chỉnh.

Bước 3

Chỉ định chiều dài hành trình và kiểu lắp đặt

Chiều dài hành trình ảnh hưởng trực tiếp đến khả năng chống oằn của xi lanh. Một thanh dài chịu tải trọng nén tác dụng như một cái cột; Công thức uốn cột Euler nên được áp dụng cho các hành trình vượt quá 300 mm ở lực cao. Kiểu lắp đặt - mặt bích phía trước, mặt bích phía sau, trục, rãnh hoặc chân - phải phù hợp với đường dẫn tải để tránh tải trọng bên lên thanh và mòn phớt sớm. Đối với lực đẩy trên 30.000 N, thường ưu tiên các giá đỡ ở mặt bích phía trước hoặc thanh giằng.

Bước 4

Chọn đường kính và vật liệu thanh

Xi lanh khí nén có lỗ khoan lớn yêu cầu đường kính thanh truyền lớn hơn tương ứng để chống vênh và uốn cong. Bộ phận khoan 200 mm thường đi kèm với thanh 50–63 mm; đơn vị lỗ khoan 320 mm có thể sử dụng thanh 100 mm. Đối với môi trường ăn mòn, thanh thép carbon mạ crom cứng là tiêu chuẩn, trong khi thanh thép không gỉ được chỉ định cho môi trường chế biến thực phẩm, ngoài khơi hoặc hóa chất với chi phí cao hơn 30–60%.

Bước 5

Chọn đệm và đệm

Ở lực cao và lỗ khoan lớn, việc lựa chọn phốt là rất quan trọng. Phớt NBR (Nitrile) tiêu chuẩn hoạt động từ −20°C đến 80°C. Phớt polyurethane mang lại khả năng chống mài mòn tốt hơn cho các ứng dụng chu kỳ cao. Phớt làm bằng PTFE phù hợp với nhiệt độ cao lên đến 200°C. Đệm cuối hành trình là bắt buộc đối với các xi lanh khí có lỗ khoan lớn - động năng của một pít-tông nặng ở tốc độ có thể phá hủy các nắp đầu và phần cứng lắp đặt nếu không giảm tốc độ thích hợp. Đệm kim có thể điều chỉnh cho phép điều chỉnh các biến thể tải và tốc độ.

Bước 6

Kích thước van và đường cung cấp

Một sơ suất chung: chỉ định xi lanh khí nén có lỗ khoan lớn và lực lớn và sau đó đặt kích thước thấp hơn van điều khiển hướng. Một xi lanh có đường kính 250 mm với hành trình 200 mm chứa khoảng 9,8 lít không khí ở áp suất làm việc mỗi bên. Để đạt được thời gian chu kỳ 0,5 giây, van phải chảy khoảng 20 lít mỗi giây ở áp suất định mức. Việc giảm áp suất ống cung cấp ở tốc độ dòng chảy đó đòi hỏi ống có lỗ khoan lớn - thường có đường kính trong 25–38 mm - và một van có giá trị Cv phù hợp với yêu cầu về lưu lượng.

Thực hành bảo trì giúp kéo dài tuổi thọ của xi lanh khí lực cao

Xi lanh khí nén có đường kính lớn và lực lớn thể hiện mức đầu tư vốn đáng kể. Một xi lanh ISO có lỗ khoan 250 mm từ nhà sản xuất cấp một có giá từ 800 USD đến 3.500 USD tùy thuộc vào hành trình và các tùy chọn. Bảo vệ khoản đầu tư đó thông qua việc bảo trì có kỷ luật là điều đơn giản nhưng thường bị bỏ qua dưới áp lực sản xuất.

Bôi trơn và chất lượng không khí

Hầu hết các bình khí nén lực cao hiện đại đều sử dụng phốt tự bôi trơn và không cần dầu trong khí cấp. Việc thêm chất bôi trơn bằng sương dầu vào xi lanh không được bôi trơn thực sự có thể đẩy nhanh quá trình xuống cấp của phốt bằng cách rửa sạch dầu mỡ do nhà máy bôi trơn. Nếu quy định bôi trơn bằng dầu thì phải liên tục và nhất quán - việc bỏ đói xi lanh đã được tra dầu trước đó sẽ khiến vòng đệm bị mòn nhanh chóng. Chất lượng không khí ISO 8573-1 Loại 3 (kích thước hạt 5 µm, điểm sương áp suất 3°C) là tiêu chuẩn tối thiểu cho không khí cung cấp xi lanh lực cao.

Kiểm tra và bảo vệ thanh

Thanh mạ crom là bộ phận bên ngoài dễ bị tổn thương nhất của xi lanh. Các vết khía, vết trầy xước hoặc rỗ do ăn mòn trên bề mặt thanh truyền sẽ cắt xuyên qua vòng đệm thanh truyền trong vòng hàng nghìn chu kỳ, gây rò rỉ không khí và tổn thất áp suất. Kiểm tra bề mặt thanh hàng tháng trong các ứng dụng chu kỳ cao. cài đặt con dấu gạt nước và ủng ống thổi trong môi trường có vết hàn, bụi mài hoặc sương mù chất lỏng cắt. Một chiếc ủng ống thổi trị giá 15 đô la có thể ngăn cản việc thay thế con dấu trị giá 400 đô la.

Mô-men xoắn dây buộc gắn

Lực cao tạo ra phản lực cao trên phần cứng lắp đặt. Đai ốc thanh giằng trên các xi lanh có lỗ khoan lớn phải được mô men xoắn theo thông số kỹ thuật - xi lanh ISO có lỗ khoan 320 mm có thể yêu cầu đai ốc thanh giằng được mô men xoắn theo 350–450 Nm . Các đai ốc bị siết chặt làm cho các nắp đầu rung lắc khi chịu tải, làm mỏi các thanh giằng và cuối cùng gây ra hỏng hóc nghiêm trọng. Kiểm tra lại tất cả các ốc vít lắp sau 10.000 chu kỳ đầu tiên trong quá trình lắp đặt mới.

Điều chỉnh đệm

Đệm cuối hành trình cần được điều chỉnh định kỳ khi điều kiện vận hành thay đổi. Bộ đệm cho tải trọng 50 kg sẽ không đủ nếu tải trọng tăng lên 120 kg - pít-tông sẽ đập nắp cuối đủ mạnh để gây hư hỏng bên trong. Đặt đệm sao cho 10–20 mm hành trình cuối cùng giảm tốc một cách êm ái mà không có tác động âm thanh. Kiểm tra van kim đệm hàng năm xem có bị mòn hoặc tắc nghẽn do chất gây ô nhiễm không.

Khoảng thời gian thay thế con dấu

Trong điều kiện công nghiệp điển hình (6 bar, không khí sạch, nhiệt độ tối đa 60°C), vòng đệm piston và thanh truyền trong xi lanh khí có lỗ khoan lớn phải cung cấp 5 đến 15 triệu chu kỳ của cuộc sống phục vụ. Nhiệt độ cao, không khí bị ô nhiễm hoặc tải phụ quá mức sẽ rút ngắn thời gian này một cách đáng kể. Duy trì kho bộ đệm kín cho từng kiểu xi lanh tại chỗ và thiết lập chương trình thay thế vòng đệm theo lịch trình dựa trên số chu kỳ thay vì chờ xuất hiện rò rỉ có thể nhìn thấy được.

Phát hiện rò rỉ và giám sát áp suất

Rò rỉ phốt piston bên trong trong xi lanh khí nén lực cao đặc biệt nguy hiểm vì xi lanh vẫn có thể chuyển động nhưng lực tạo ra giảm âm thầm. Lắp cảm biến áp suất ở cả hai phía của piston và theo dõi sự cân bằng áp suất bất ngờ ở cuối hành trình. Thiết bị phát hiện rò rỉ siêu âm có thể xác định vị trí rò rỉ bên ngoài không nghe thấy được trên tiếng ồn của máy - rò rỉ khí nén từ vòng đệm thanh xi lanh có lỗ khoan 250 mm có thể gây lãng phí trên 2.000 lít mỗi phút , tiêu tốn hàng trăm đô la mỗi ngày cho năng lượng máy nén.

Các ngành công nghiệp trong thế giới thực và các ứng dụng cụ thể nơi xi lanh khí nén lực cao chiếm ưu thế

Xi lanh khí lực cao không phải là một sản phẩm thích hợp — chúng hoạt động ở cốt lõi của nhiều quy trình sản xuất đòi hỏi khắt khe nhất trên thế giới. Phần phân tích sau đây đề cập đến các ứng dụng cụ thể có yêu cầu về lực nhằm minh họa lý do tại sao các giải pháp khí nén được ưu tiên hơn các giải pháp thay thế thủy lực trong từng trường hợp.

Sản xuất ô tô

Dây chuyền lắp ráp thân màu trắng sử dụng hàng trăm xi lanh khí nén lực cao để viền bảng điều khiển, dẫn động súng hàn điểm và kẹp cố định. Khuôn viền tấm cửa thông thường yêu cầu lực kẹp bằng 40.000–80.000 N , nằm trong phạm vi của xi lanh khí tác động kép có đường kính 250–320 mm. Lợi thế về tốc độ của hoạt động truyền động bằng khí nén - chu kỳ dưới 1 giây - rất quan trọng để đáp ứng thời gian mà hệ thống thủy lực không thể sánh kịp với chi phí tương đương.

Chế biến thực phẩm và đồ uống

Thiết bị chế biến thịt, máy ép bột và máy đóng gói dựa vào bình khí nén lực cao với thân bằng thép không gỉ và vòng đệm tuân thủ FDA. Máy cán bột thương mại có thể sử dụng xi lanh khí nén có đường kính 200 mm để áp dụng 15.000–25.000 N của áp lực lăn. Việc thiếu dầu trong hệ thống là không thể thương lượng được; rò rỉ thủy lực trong môi trường này sẽ dẫn đến việc ngừng sản xuất ngay lập tức và có khả năng thu hồi sản phẩm.

Tạo hình và dập kim loại

Các nguyên công đột, đột và uốn trong chế tạo kim loại tấm sử dụng các xi lanh khí có lỗ khoan lớn làm cơ chế thu hồi nhanh, miếng đệm thoát y và đệm khuôn. Một xi lanh đệm gạt phôi có lỗ khoan 320 mm cung cấp lực giữ để kiểm soát dòng kim loại tấm trong quá trình kéo sâu. Để dập nhẹ trên nhôm hoặc thép mỏng (lên đến 1 mm), máy ép khí nén sử dụng cấu hình xi lanh song song lên tới 60.000 N loại bỏ hoàn toàn sự cần thiết của các đơn vị năng lượng thủy lực.

Gia công nhựa và cao su

Bộ kéo lõi của máy ép phun, hệ thống phun và bộ phận hỗ trợ kẹp khuôn sử dụng rộng rãi các xi lanh khí chịu lực cao. Lực kéo lõi trên khuôn phun cỡ trung bình có thể cần 20.000–50.000 N để lấy lõi ra khỏi bộ phận một cách sạch sẽ trước khi phóng ra. Tốc độ lại là yếu tố quan trọng: quá trình kéo lõi khí nén hoàn thành trong 0,2–0,5 giây so với 1–2 giây đối với bộ truyền động thủy lực tương đương, trực tiếp giảm thời gian chu kỳ và tăng công suất.

Lắp ráp linh kiện hàng không vũ trụ

Các hoạt động tán đinh, móc sắt và lắp khít trong lắp ráp cấu trúc máy bay đòi hỏi lực lượng cao có thể lặp lại được kiểm soát trong môi trường sạch sẽ. Xi lanh tăng cường khí nén-thủy lực đạt được lực lên tới 150.000 N từ không khí tiêu chuẩn của nhà máy, thích hợp để lắp đặt các ốc vít vừa vặn trong các thanh cánh và khung thân máy bay. Cấu hình lực xác định - dễ dàng được xác minh bằng bộ chuyển đổi áp suất nội tuyến - đáp ứng các yêu cầu về tài liệu quy trình hàng không vũ trụ mà các hệ thống thủy lực có công suất bơm thay đổi khó đáp ứng được.

Khai thác và xử lý vật liệu số lượng lớn

Van cổng, máng chuyển hướng và hệ thống nén trong khai thác và xử lý tổng hợp sử dụng xi lanh khí nén có đường kính rất lớn được thiết kế cho môi trường mài mòn và bụi bặm. Cửa chuyển hướng trên băng tải vận chuyển quặng sắt 2.000 tấn/giờ có thể sử dụng một Xi lanh khí có lỗ khoan 400 mm với thanh dẫn hướng bên ngoài hạng nặng để xử lý tải trọng của cổng và áp suất đai. Sự đơn giản của việc dẫn động bằng khí nén – không cần duy trì bộ nguồn thủy lực ở một địa điểm xa – là một lợi thế mang tính quyết định.

Thông số kỹ thuật và tiêu chuẩn chính quản lý xi lanh khí nén lực cao

Mua một xi lanh khí nén lực cao mà không hiểu rõ các tiêu chuẩn liên quan là một rủi ro cho cả ngân sách và sự an toàn. Các tiêu chuẩn quốc tế và khu vực xác định khả năng thay thế lẫn nhau, các yêu cầu thử nghiệm và mức tối thiểu về vật liệu để phân biệt một sản phẩm đáng tin cậy với một sản phẩm chưa được thiết kế kỹ lưỡng.

Các tiêu chuẩn quốc tế cơ bản áp dụng cho xi lanh khí nén và hệ thống xi lanh khí chịu lực cao
Tiêu chuẩn	Phạm vi	Sự liên quan đến các ứng dụng lực cao
ISO 15552	Các giá đỡ, kích thước và đặc tính có thể tháo rời của xi lanh khí nén	Đảm bảo khả năng thay thế lẫn nhau giữa các nhà sản xuất đối với xi lanh có đường kính 32–320 mm
ISO 6431	Xi lanh có giá đỡ có thể tháo rời, phạm vi lực 1000–1000000 N	Cụ thể giải quyết các thiết bị truyền động khí nén có lực rất cao trên kích thước danh mục tiêu chuẩn
ISO 8573-1	Các loại chất lượng khí nén cho hạt, nước và dầu	Yêu cầu loại 3 hoặc cao hơn để có tuổi thọ bịt kín đáng tin cậy trong xi lanh chịu lực cao
EN 15218	Công suất chất lỏng khí nén - Yêu cầu an toàn xi lanh	Tiêu chuẩn an toàn Châu Âu cho bộ truyền động khí nén bao gồm các phiên bản lực cao
NFPA T3.6.7	Tiêu chuẩn Bắc Mỹ về xi lanh khí nén dẫn động chất lỏng	Xác định áp suất thử nghiệm ở áp suất làm việc tối đa 1,5 × để thử nghiệm bằng chứng

Ngoài các tiêu chuẩn về kích thước, xi lanh khí nén lực cao được sử dụng trong máy móc tuân theo Chỉ thị Máy móc của EU phải được đánh dấu CE, kèm theo tài liệu về áp suất làm việc tối đa cho phép của xi lanh và hồ sơ kiểm tra bằng chứng. Tại các thị trường Bắc Mỹ, OSHA 29 CFR 1910.217 đề cập đến an toàn máy nén khí, với các yêu cầu cụ thể về độ tin cậy của xi lanh khí trong mạch điều khiển máy ép. Luôn yêu cầu giấy chứng nhận kiểm nghiệm của nhà sản xuất đối với bất kỳ xi lanh khí lực cao nào có công suất định mức trên 50.000 N.

Khắc phục sự cố thường gặp trong hệ thống xi lanh khí nén lực cao

Ngay cả các bình khí chịu lực cao được xác định rõ ràng và lắp đặt chính xác cũng phát sinh các vấn đề theo thời gian. Hầu hết các lỗi đều tuân theo các mô hình dễ nhận biết và chẩn đoán có hệ thống - thay vì thay thế bộ phận ngay lập tức - giúp tiết kiệm thời gian và tiền bạc.

Lực xuất ra không đủ: Kiểm tra áp suất cung cấp tại cổng xi lanh, không phải tại máy nén. Áp suất giảm 1–2 bar dọc theo đường cung cấp dài hoặc qua các van có kích thước nhỏ là phổ biến. Tính toán lực dự kiến từ áp suất đo được và so sánh với yêu cầu. Nếu áp suất chính xác nhưng lực không đủ, hãy kiểm tra các vòng đệm pít-tông xem có rò rỉ đường vòng hay không - giữ xi-lanh ở cuối hành trình, tăng áp tại cổng và theo dõi độ rão hoặc tổn thất áp suất.
Kéo dài hoặc rút lại chậm: Hầu như luôn luôn là một hạn chế dòng chảy. Kiểm tra van Cv theo thể tích xi lanh và thời gian chu kỳ yêu cầu. Kiểm tra xem ống cung cấp có bị xoắn hoặc có kích thước nhỏ không. Áp suất ngược của bộ giảm âm trên cổng xả có thể tăng thêm lực cản đáng kể — bộ giảm thanh bị chặn một phần trên xi lanh có đường kính 250 mm có thể giảm tốc độ 40% trong khi nhìn bên ngoài thì bình thường.
Đường vòng phốt Piston (Rò rỉ bên trong): Xi lanh di chuyển nhưng không thể duy trì lực dưới tải. Cô lập bằng cách tạo áp suất cho một cổng với cổng mở còn lại - không khí lưu thông tự do từ cổng mở xác nhận vòng đệm piston bị hỏng. Trên các xi lanh có lỗ khoan lớn, việc thay thế phốt cần có các công cụ đặc biệt và môi trường sạch sẽ; dành 2-4 giờ lao động có tay nghề cho một đơn vị lỗ khoan 250 mm.
Rò rỉ thanh bịt (Bên ngoài): Rò rỉ không khí có thể nhìn thấy xung quanh thanh trong quá trình kéo dài. Thường gây ra bởi hư hỏng bề mặt thanh, vết bẩn ở môi bịt kín hoặc vật liệu bịt kín bị cứng do tiếp xúc với nhiệt hoặc hóa chất. Thay thế con dấu thanh và cần gạt nước; kiểm tra bề mặt que dưới độ phóng đại - vết xước sâu hơn 0,05 mm sẽ phá hủy các vòng đệm mới trong vòng vài ngày.
Chuyển động thất thường hoặc giật cục: Hành vi trượt dính trong đó xi lanh di chuyển theo một loạt các bước nhảy thay vì trơn tru. Các nguyên nhân bao gồm bôi trơn không đủ, bề mặt lỗ khoan bị hư hỏng, lệch trục gây ra tải trọng bên hoặc van định hướng bị ô nhiễm với khớp nối ống chỉ. Trong các xi lanh có lỗ khoan lớn, lực ma sát đứt rời có thể bằng 3–5% lực tạo ra theo lý thuyết - điều quan trọng cần tính đến khi tính toán lực.
Lỗi nắp cuối hoặc thanh giằng: Sự cố nghiêm trọng ở xi lanh chịu lực cao rất hiếm nhưng nguy hiểm. Các nguyên nhân bao gồm áp suất tăng cao hơn mức tối đa định mức (búa nước do chuyển van nhanh), mỏi do thanh giằng bị mô-men xoắn kém hoặc ăn mòn rỗ tại các điểm tập trung ứng suất. Lắp van giảm áp đặt ở vị trí 110% áp suất làm việc tối đa như thông lệ tiêu chuẩn trong bất kỳ mạch xi lanh khí nén lực cao nào.

Xu hướng mới nổi trong công nghệ xi lanh khí nén lực cao

Thị trường xi lanh khí lực cao không tĩnh. Một số xu hướng công nghệ và quy định đang định hình lại các thông số kỹ thuật của sản phẩm và thiết kế hệ thống theo cách mà các kỹ sư và người quản lý mua sắm hiện nay nên theo dõi.

Hệ thống phục hồi năng lượng

Xi lanh lực cao với lỗ khoan lớn tiêu thụ lượng khí nén đáng kể trong mỗi chu kỳ. Hệ thống thu hồi khí thải mới thu hồi năng lượng trong không khí đã qua sử dụng từ hành trình không hoạt động và sử dụng nó để nạp trước cho phía làm việc, giảm mức tiêu thụ năng lượng của máy nén bằng 20–35% trên các ứng dụng khoan lớn. Các hệ thống này đặc biệt tiết kiệm chi phí đối với các ứng dụng có chu kỳ cao (trên 1.000 chu kỳ mỗi giờ), trong đó việc tiết kiệm năng lượng tăng lên nhanh chóng.

Cảm biến vị trí tích hợp

Các xi lanh khí nén lực cao hiện đại ngày càng được trang bị bộ chuyển đổi vị trí tuyến tính tích hợp - cảm biến từ giảo hoặc đo điện thế được gắn trong thân xi lanh. Điều này cho phép định vị giữa hành trình mà trước đây không thể thực hiện được bằng điều khiển khí nén bật/tắt tiêu chuẩn. Kết hợp với các van điều khiển áp suất tỷ lệ, các hệ thống này đạt được độ chính xác vị trí ±0,1 mm trên các xi lanh có lỗ khoan lớn, thu hẹp khoảng cách bằng bộ truyền động điện-phụ cho nhiều ứng dụng.

Giám sát xi lanh thông minh

Kết nối IO-Link và Ethernet công nghiệp đang được tích hợp vào nắp đầu xi lanh và đảo van. Giám sát liên tục số chu kỳ, lực tác động cuối hành trình, chỉ báo tình trạng phốt và nhiệt độ cho phép lập kế hoạch bảo trì dự đoán. Gói cảm biến thông minh trên xi lanh khí lực cao có thể dự đoán hư hỏng phốt 500–2.000 chu kỳ trước khi rò rỉ rõ ràng , cho phép lập kế hoạch bảo trì trong thời gian ngừng hoạt động theo kế hoạch thay vì dừng sản xuất khẩn cấp.

Vật liệu cơ thể nhẹ

Thân bằng gang và thép truyền thống đang được bổ sung bằng hợp kim nhôm cường độ cao và vật liệu tổng hợp polymer gia cố bằng sợi cho xi lanh có đường kính trung bình và lực cao (lên đến 160 mm). Xi lanh thân nhôm có đường kính 160 mm có trọng lượng nhẹ hơn khoảng 40% so với thép tương đương trong khi vẫn đáp ứng cùng mức áp suất. Điều này quan trọng đối với công cụ gắn trên robot trong đó tổng tải trọng là một hạn chế ràng buộc và đối với máy móc di động nơi khối lượng tổng thể ảnh hưởng đến mức tiêu thụ nhiên liệu.
