Điều gì làm cho xi lanh công nghiệp chuyên dụng trở nên cần thiết trong tự động hóa hiện đại?

Điều gì làm cho xi lanh công nghiệp chuyên dụng trở nên cần thiết trong tự động hóa hiện đại

Xi lanh công nghiệp chuyên dụng là xương sống của hệ thống tự động hóa hiện đại. Nếu không có xi lanh phù hợp - dù là tiêu chuẩn xi lanh khí hoặc bộ truyền động tuyến tính được thiết kế tùy chỉnh - dây chuyền sản xuất tự động không thể đạt được thời gian chu kỳ, độ chính xác hoặc khả năng tải mà sản xuất hiện đại yêu cầu. Câu trả lời ngắn gọn: hình trụ bên phải xác định trực tiếp thông lượng, độ lặp lại và tổng thời gian hoạt động của hệ thống. Mọi thành phần khác trong tế bào tự động hóa khí nén hoặc cơ điện đều phụ thuộc vào xi lanh hoạt động trong thông số kỹ thuật, mỗi chu kỳ, trong hàng triệu hành trình.

Tự động hóa công nghiệp đã thay đổi đáng kể trong hai thập kỷ qua. Trong khi xi lanh khí thông thường, sẵn có từng xử lý hầu hết các nhiệm vụ gắp và đặt hoặc kẹp, thì các hệ thống ngày nay yêu cầu xi lanh được thiết kế cho các kích thước lỗ khoan, chiều dài hành trình, cấu hình lắp đặt, áp suất vận hành và điều kiện môi trường xung quanh cụ thể. Một xi lanh không khớp thậm chí 10% đường kính lỗ khoan có thể làm giảm lực tạo ra đủ để gây ra các lỗi gián đoạn khiến chi phí hàng nghìn đô la mỗi giờ trong thời gian ngừng hoạt động ngoài dự kiến.

Bài viết này đề cập đến cách chọn, chỉ định và tích hợp các xi lanh công nghiệp chuyên dụng vào hệ thống tự động hóa - chú ý đến các biến kỹ thuật quan trọng nhất trong các ứng dụng thực tế.

Các loại xi lanh công nghiệp cốt lõi được sử dụng trong hệ thống tự động hóa

Không phải tất cả các xi lanh đều có thể hoán đổi cho nhau. Các kỹ sư tự động hóa phải hiểu sự khác biệt về chức năng giữa các dòng xi lanh chính trước khi chỉ định các thành phần cho dự án ô mới hoặc trang bị thêm.

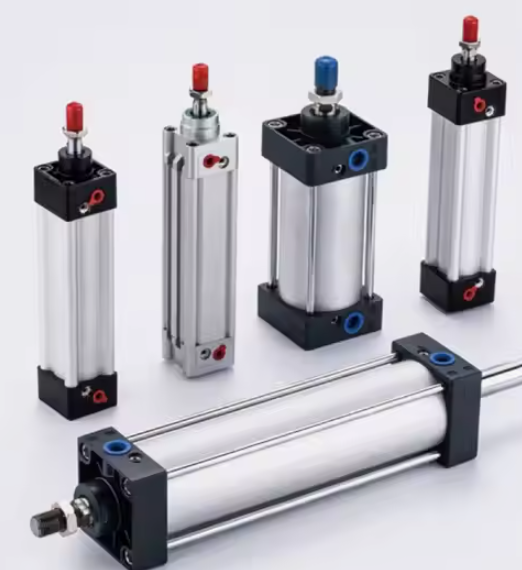

Xi lanh khí nén

Xi lanh khí vẫn là thiết bị truyền động được triển khai rộng rãi nhất trong tự động hóa công nghiệp trên toàn cầu. Nó chuyển đổi áp suất khí nén thành lực cơ học tuyến tính, khiến nó trở nên lý tưởng cho các ứng dụng chu kỳ cao trong đó chi phí mỗi hành trình phải ở mức tối thiểu. Áp suất vận hành tiêu chuẩn chạy giữa 0,4 MPa và 1,0 MPa (khoảng 58 đến 145 psi) , cung cấp lực đầu ra tỷ lệ trực tiếp với đường kính lỗ khoan. Một xi lanh khí có đường kính 63 mm hoạt động ở áp suất 0,6 MPa tạo ra lực đẩy lý thuyết khoảng 1.870 N - đủ cho một loạt các nhiệm vụ kẹp, đẩy và lập chỉ mục bộ phận.

Xi lanh khí chuyên dụng hiện đại vượt xa thiết kế tác động kép cơ bản. Các kỹ sư hiện chỉ định các biến thể bao gồm:

• Xi lanh khí nhỏ gọn/hành trình ngắn - được sử dụng trong các ô lắp ráp giới hạn nơi vỏ lắp đặt có tổng chiều dài nhỏ hơn 100 mm
• Xi lanh khí không cần trục - đối với hành trình vượt quá 1.000 mm trong đó cần piston tiêu chuẩn sẽ tạo ra mômen uốn không thể chấp nhận được
• Xi lanh khí dẫn hướng — các biến thể thanh đôi hoặc dẫn hướng biên dạng có khả năng chịu tải ngoài trục lên tới 500 N·m mà không yêu cầu ray dẫn hướng bên ngoài
• Xi lanh khí đôi - hai xi lanh xếp chồng lên nhau có chung lỗ khoan, tăng gấp đôi lực đầu ra một cách hiệu quả mà không làm tăng đường kính dấu chân
• Bình khí phòng sạch - thùng bằng thép không gỉ, vòng đệm PTFE và lớp phủ không thoát khí cho môi trường ISO Loại 5 hoặc tốt hơn trong tự động hóa chất bán dẫn và dược phẩm

Xi lanh thủy lực cho tự động hóa tải nặng

Trong trường hợp xi lanh khí đạt giá trị lực thực tế khoảng 30 kN đối với kích thước lỗ khoan tiêu chuẩn, xi lanh thủy lực sẽ mở rộng phạm vi lên hàng trăm kilonewton. Các hệ thống tự động hóa để dập kim loại, dây chuyền rèn và máy ép lắp ráp các bộ phận nặng dựa vào bộ truyền động tuyến tính thủy lực hoạt động ở áp suất 140 đến 350 bar. Sự cân bằng là độ phức tạp của hệ thống: bộ nguồn thủy lực, khung lọc, bộ trao đổi nhiệt và cơ sở hạ tầng chống rò rỉ làm tăng thêm chi phí vốn và gánh nặng bảo trì mà hệ thống khí nén có thể tránh được hoàn toàn.

Xi lanh thanh điện

Bộ truyền động thanh điện - về cơ bản là động cơ servo dẫn động vít bi hoặc vít con lăn hành tinh bên trong vỏ xi lanh - đã chiếm thị phần đáng kể từ các ứng dụng xi lanh khí nén yêu cầu phản hồi vị trí chính xác. Họ cung cấp độ lặp lại định vị ± 0,01 mm hoặc cao hơn , giới hạn lực có thể lập trình và mức tiêu thụ năng lượng thấp hơn khoảng 70% so với mạch khí nén tương đương khi tính chu kỳ làm việc. Hạn chế của chúng là mật độ lực cực đại: ở kích thước tương đương, một xi lanh thanh điện vẫn có giá cao hơn ba đến năm lần so với một xi lanh khí nén có cùng lỗ khoan, khiến cho việc biện minh về mặt kinh tế phụ thuộc nhiều vào số lượng chu kỳ và yêu cầu về độ chính xác.

Cách xác định kích thước và chọn xi lanh phù hợp cho hệ thống tự động hóa của bạn

Lựa chọn xi lanh là một tính toán kỹ thuật, không phải là tra cứu danh mục. Làm sai sẽ dẫn đến hư hỏng vòng đệm sớm, oằn thanh hoặc không đủ lực — tất cả những điều này biểu hiện dưới dạng thời gian ngừng hoạt động ngoài dự kiến ​​vượt xa chi phí của một bộ phận được chỉ định chính xác.

Tính toán lực với hệ số an toàn

Điểm khởi đầu cho bất kỳ bài tập định cỡ xi lanh khí hoặc xi lanh thủy lực nào là lực làm việc cần thiết tại thời điểm áp dụng. Giá trị này phải bao gồm:

• Trọng lượng tải trọng tĩnh tác dụng ngược với hướng chuyển động
• Lực động cần thiết để tăng tốc tải đến vận tốc mục tiêu trong thời gian hành trình có sẵn
• Lực ma sát từ các thanh dẫn hướng, vòng đệm và bất kỳ cơ cấu bên ngoài nào
• Lực xử lý (kẹp, ép, cắt) ở cuối hành trình

Thực hành tiêu chuẩn áp dụng một hệ số an toàn từ 1,5 đến 2,0 trên tích số lực khoan lý thuyết đã tính toán. Biên độ này hấp thụ các biến động áp suất nguồn cung cấp (hệ thống khí nén thông thường thay đổi ±10% so với điểm đặt), độ mòn của vòng đệm trong suốt thời gian sử dụng và các biến thể tải vốn có trong quy trình sản xuất.

Ví dụ: nếu ứng dụng kẹp yêu cầu 800 N ở phôi và nguồn cung cấp không khí là 0,6 MPa thì đường kính lỗ khoan tối thiểu tính toán là khoảng 42 mm với hiệu suất 100%. Áp dụng hệ số an toàn 1,6× sẽ đẩy lỗ khoan đã chọn lên 50 mm hoặc 63 mm tùy thuộc vào kích thước tiêu chuẩn có sẵn — đảm bảo xi lanh cung cấp đủ lực ngay cả khi áp suất cung cấp giảm xuống 0,5 MPa trong thời gian nhu cầu hệ thống cao nhất.

Phân tích chiều dài hành trình và độ vênh của thanh

Chiều dài hành trình ảnh hưởng trực tiếp đến khả năng bị vênh của cần piston dưới tải trọng nén. Đối với bất kỳ xi lanh khí hoặc bộ truyền động khí nén nào có hành trình vượt quá khoảng 10 lần đường kính thanh truyền, việc kiểm tra độ ổn định của cột Euler là bắt buộc. Tải trọng uốn tới hạn phụ thuộc vào đường kính thanh, chiều dài hành trình, vật liệu (thường là thép cacbon hoặc thép không gỉ) và cấu hình lắp đặt - các điều kiện đầu cuối cố định cố định, không cố định hoặc ghim, mỗi điều kiện cho chiều dài cột hiệu quả khác nhau.

Một thanh thép có đường kính 20 mm với hành trình 600 mm ở trạng thái lắp cố định không có tải trọng uốn tới hạn xấp xỉ 2.850 N - có thể thấp hơn lực mà xi lanh có khả năng tạo ra. Trong những trường hợp như vậy, việc chỉ định đường kính thanh lớn hơn (25 mm hoặc 32 mm) hoặc chuyển sang xi lanh dẫn hướng sẽ bổ sung thêm hỗ trợ bên giúp ngăn chặn hiện tượng mất ổn định mà không yêu cầu kỹ sư giảm áp suất vận hành.

Yêu cầu về thời gian chu kỳ và đệm

Các tế bào tự động hóa tốc độ cao - đặc biệt là các tế bào chạy ở tốc độ 60 chu kỳ trở lên mỗi phút - tạo ra tải trọng tác động cuối hành trình đáng kể lên các bộ phận, van và dụng cụ xi lanh. Ở những tốc độ này, một xi lanh khí không được điều khiển với hành trình 100 mm có thể phát triển vận tốc piston vượt quá 1,5 m/s ngay trước vị trí cuối. Động năng được hấp thụ bởi nắp cuối ở mỗi hành trình phải được quản lý thông qua các đệm bên trong, bộ giảm xóc bên ngoài hoặc van điều khiển dòng chảy trên cổng xả.

Hầu hết các bình khí công nghiệp chuyên dụng có đường kính trên 40 mm đều có đệm van kim có thể điều chỉnh ở cả hai vị trí cuối theo tiêu chuẩn. Những điều này cho phép điều chỉnh trường khoảng cách giảm tốc thường từ 5 mm đến 30 mm. Đối với các ứng dụng yêu cầu cả tốc độ cao giữa hành trình và khả năng giảm tốc được kiểm soát chính xác, bộ giảm xóc thủy lực bên ngoài có khả năng giảm chấn có thể điều chỉnh mang lại khả năng kiểm soát tốt hơn so với chỉ sử dụng đệm khí nén.

Thiết kế xi lanh chuyên dụng cho môi trường tự động hóa đòi hỏi khắt khe

Bình khí nén theo danh mục tiêu chuẩn xử lý phần lớn các ứng dụng nhẹ nhàng trên sàn nhà máy. Tuy nhiên, một phần đáng kể của tự động hóa công nghiệp hoạt động trong môi trường phá hủy các bộ phận tiêu chuẩn trong vòng vài tuần trừ khi thiết kế xi lanh giải quyết cụ thể các điều kiện đó.

Xi lanh chống ăn mòn cho môi trường rửa trôi và hóa chất

Tự động hóa chế biến thực phẩm, đóng chai đồ uống và đóng gói dược phẩm thực hiện các chu trình rửa thường xuyên bằng nước, hơi nước và chất tẩy rửa có áp suất cao. Xi lanh khí thùng nhôm tiêu chuẩn bị ăn mòn nhanh chóng trong những điều kiện này. Kết cấu thùng và thanh bằng thép không gỉ (thường là loại 304 hoặc 316L), kết hợp với các vòng đệm tuân thủ FDA trong EPDM hoặc PTFE, giúp kéo dài khoảng thời gian sử dụng từ vài tuần đến nhiều năm. Chi phí cao hơn cho một xi lanh khí được đánh giá bằng chất tẩy rửa bằng thép không gỉ so với một bộ phận bằng nhôm tiêu chuẩn thường là 40% đến 80% - một phần chi phí ngừng hoạt động do hư hỏng một xi lanh bị ăn mòn trong quá trình sản xuất.

Tự động hóa xử lý hóa học còn có những điều kiện khắc nghiệt hơn: axit, dung môi và môi trường có độ ẩm cao với nước ngưng tụ. Các tùy chọn xi lanh ở đây bao gồm nhôm được anod hóa cứng với các lỗ được lót bằng PTFE, thân bằng hỗn hợp polyphenylene sulfide (PPS) hoặc các biến thể được phủ hoàn toàn bằng fluoropolymer. Khả năng tương thích của phốt phải được xác minh khi tiếp xúc với hóa chất cụ thể — phốt NBR hoạt động tốt trong môi trường dầu bị phân hủy nhanh chóng trong dung môi thơm, trong khi phốt EPDM hoạt động tốt trong hơi nước và nước nóng nhưng trương nở trong chất lỏng gốc dầu mỏ.

Xi lanh nhiệt độ cao cho lò nướng và tế bào hàn

Tự động hóa bên trong lò công nghiệp, hệ thống xử lý sơn và các tế bào hàn rô-bốt khiến xi lanh chịu nhiệt độ duy trì từ 120°C đến hơn 200°C. Các vòng đệm Buna-N (NBR) tiêu chuẩn bắt đầu xuống cấp ở khoảng 100°C trong điều kiện động, dẫn đến rò rỉ và mất lực giữ trong vòng hàng trăm giờ. Xi lanh chuyên dụng nhiệt độ cao sử dụng con dấu silicone hoặc Viton (FKM) được đánh giá là Hoạt động liên tục từ 150°C đến 200°C , cùng với chất bôi trơn ở nhiệt độ cao không bị cacbon hóa hoặc di chuyển ra khỏi các rãnh phốt.

Môi trường hàn cũng khiến cần piston của xi lanh khí chịu tác động của tia lửa điện và bức xạ tia cực tím từ đèn hồ quang. Các thanh được phủ crom hoặc gốm cứng chống bám dính và rỗ bề mặt tốt hơn nhiều so với thép được đánh bóng tiêu chuẩn, trực tiếp làm giảm sự mài mòn của vòng đệm do ô nhiễm bề mặt thanh đi vào vùng bịt gạt nước.

Ứng dụng xi lanh cho khí quyển nổ (ATEX/IECEx)

Các hệ thống tự động hóa trong xử lý ngũ cốc, buồng phun sơn, trộn hóa chất và xử lý dầu khí hoạt động trong các khu vực được phân loại là có khả năng gây nổ (Vùng 1 hoặc Vùng 2 thuộc ATEX, hoặc Phân khu 1/Phân khu 2 thuộc NEC). Bình khí nén vốn đã an toàn hơn ở những vùng này so với thiết bị truyền động điện vì khí nén không chứa năng lượng đánh lửa. Tuy nhiên, thiết kế xi lanh vẫn phải ngăn chặn sự tích tụ điện tĩnh trên các bộ phận không dẫn điện và không được tạo ra tác động giữa kim loại với kim loại có khả năng tạo tia lửa điện ở cuối hành trình. Xi lanh được xếp hạng ATEX sử dụng các thành phần polyme dẫn điện, thiết bị nối đất và điểm dừng cuối có đệm mềm để đáp ứng các yêu cầu về vùng mà không cần dựa vào vỏ chống cháy nổ bên ngoài.

Xi lanh thu nhỏ cho tự động hóa lắp ráp chính xác

Lắp ráp điện tử, sản xuất thiết bị y tế và sản xuất đồng hồ hoặc dụng cụ yêu cầu xi lanh khí có kích thước lỗ khoan từ 4 mm đến 16 mm, hành trình ngắn tới 1 mm và độ lặp lại vị trí dưới 0,05 mm. Các xi lanh khí nén thu nhỏ ở quy mô này có dung sai chế tạo bề mặt đại diện cho tỷ lệ phần trăm kích thước thành phần lớn hơn - dung sai rãnh bịt 0,02 mm trên xi lanh có lỗ khoan 6 mm yêu cầu kiểm soát gia công chặt chẽ hơn nhiều so với dung sai tương tự trên đơn vị lỗ khoan 63 mm. Nền tảng xi lanh thu nhỏ hàng đầu đạt được vòng đời vượt quá 30 triệu nét ở áp suất định mức tối đa thông qua các lớp hoàn thiện lỗ khoan, vòng đệm composite PTFE có độ ma sát thấp và thanh không gỉ được mài chính xác.

Tích hợp xi lanh công nghiệp với hệ thống điều khiển tự động hóa

Một xi lanh không tạo ra giá trị nào cho đến khi nó được tích hợp vào kiến trúc điều khiển của hệ thống tự động hóa. Giao diện giữa cơ học xi lanh và logic PLC là nơi mà nhiều xi lanh dường như được xác định rõ lại hoạt động kém trong thực tế.

Cảm biến vị trí và phản hồi

Các thiết kế xi lanh khí hiện đại bao gồm các đường ray cảm biến tích hợp — khe chữ T hoặc khe chữ C được gia công vào thùng — chấp nhận công tắc sậy từ, cảm biến hiệu ứng Hall trạng thái rắn hoặc cảm biến vị trí tuyến tính từ giảo tương tự. Công tắc Reed cung cấp đầu ra đóng/mở đơn giản ở các vị trí cuối được xác định và có giá dưới 10 USD cho mỗi cảm biến. Cảm biến hiệu ứng Hall mang lại tuổi thọ chuyển đổi dài hơn (hơn 100 triệu thao tác so với khoảng 10 triệu đối với công tắc sậy), khả năng chống rung tốt hơn và thời gian phản hồi nhanh hơn trong phạm vi 0,5 ms.

Đối với các ứng dụng yêu cầu dữ liệu vị trí liên tục thay vì tín hiệu cuối hành trình nhị phân - chẳng hạn như máy ép lắp ráp theo tỷ lệ hoặc hành trình thay đổi - cảm biến từ giảo tương tự được nhúng trong thùng xi lanh cung cấp vị trí tuyến tính tuyệt đối với độ phân giải đến 0,1 mm trên toàn bộ hành trình. Điều này giúp loại bỏ các bộ mã hóa tuyến tính bên ngoài, giảm độ phức tạp của hệ thống dây điện và cho phép PLC giám sát vận tốc thanh trong thời gian thực như một công cụ chẩn đoán.

Lựa chọn van và thời gian đáp ứng

Van điện từ điều khiển mỗi xi lanh khí xác định xi lanh phản ứng nhanh như thế nào với các lệnh PLC. Thời gian phản hồi của van - khoảng thời gian từ khi cấp điện cho cuộn dây đến khi mở cổng hoàn toàn - dao động từ dưới 5 ms đối với van poppet tác động trực tiếp tốc độ cao đến 30–60 ms đối với van ống tiêu chuẩn ở 24 VDC. Trong ứng dụng 60 chu kỳ mỗi phút với tổng thời gian chu kỳ là 200 ms, van 50 ms sẽ tăng thêm 25% thời gian kích hoạt bằng khí nén và có thể khiến mục tiêu về thời gian chu kỳ không thể đạt được.

Tốc độ dòng van (giá trị Cv) cũng phải phù hợp với thể tích xi lanh và thời gian hành trình cần thiết. Các van có kích thước nhỏ hơn tạo ra sự chênh lệch áp suất trên van trong các hành trình tốc độ cao, làm giảm hiệu quả áp suất vận hành mà piston xi lanh khí nhìn thấy ở giữa hành trình ngay cả khi áp suất cung cấp đủ ở đầu vào van. Nguyên tắc chung là chọn giá trị Cv của van để hạn chế độ giảm áp suất qua van nhỏ hơn 10% áp lực cung cấp ở mức yêu cầu lưu lượng tối đa.

Tích hợp Fieldbus và IO-Link

Kiến trúc tự động hóa Công nghiệp 4.0 ngày càng yêu cầu chẩn đoán ở cấp độ xi lanh có thể truy cập được thông qua hệ thống SCADA hoặc MES của nhà máy. Các cụm van-manifold hỗ trợ IO-Link cho phép dữ liệu cảm biến vị trí của mỗi xi lanh, số hành trình, áp suất đệm và độ lệch thời gian chu kỳ được truyền đến PLC qua Ethernet công nghiệp tiêu chuẩn (PROFINET, EtherNet/IP, EtherCAT) mà không cần thêm hệ thống dây I/O rời rạc. Nút chính IO-Link có thể phục vụ tối đa tám trạm xi lanh qua một cáp duy nhất, giảm đáng kể độ phức tạp của hệ thống dây điện bảng điều khiển trong các ô tự động hóa dày đặc có 20 xi lanh trở lên.

Khả năng kết nối này cho phép bảo trì dự đoán: nếu một xi lanh khí cụ thể bắt đầu mất nhiều thời gian hơn 15% để hoàn thành hành trình của nó — một mẫu có thể được phát hiện bằng cách so sánh các cạnh cảm biến được đánh dấu thời gian — thì hệ thống có thể gắn cờ xi lanh để kiểm tra trước khi nó gây ra lỗi sản xuất. Các nghiên cứu về tự động hóa xưởng sửa chữa ô tô đã chỉ ra rằng các chương trình bảo trì dự đoán sử dụng chẩn đoán ở cấp độ xi-lanh giúp giảm thời gian ngừng hoạt động của khí nén ngoài dự kiến bằng cách 35% đến 55% so với lịch trình thay thế theo khoảng thời gian cố định.

Các ngành công nghiệp chính thúc đẩy nhu cầu về xi lanh công nghiệp chuyên dụng

Hiểu được ngành nào tiêu thụ khối lượng xi lanh chuyên dụng lớn nhất giúp làm rõ các ưu tiên thiết kế mà các nhà sản xuất và nhà tích hợp hệ thống phải giải quyết.

Sản xuất ô tô

Một xưởng sản xuất thân vỏ ô tô có khoảng 800 đến 2.500 xi lanh khí nén và thủy lực riêng lẻ trên khắp các trạm hàn, xử lý và lắp ráp. Tốc độ chu kỳ thường đạt 240 đến 480 hành trình mỗi giờ trên mỗi trạm, nghĩa là tích lũy một xi lanh khí duy nhất trên dây chuyền có khối lượng lớn. hơn 4 triệu cơn đột quỵ mỗi năm . Thông số kỹ thuật của xi lanh ở đây nhấn mạnh đến tuổi thọ của vòng đệm, độ bền của đệm và khả năng thay thế nội tuyến dễ dàng mà không cần tháo cấu trúc lắp đặt.

Tự động hóa Bao bì và Hậu cần

Các hệ thống dựng thùng, dán thùng carton và phân loại tốc độ cao chạy ở tốc độ yêu cầu thời gian hành trình của xi lanh dưới 100 mili giây. Xi lanh khí không cần trục có khớp nối từ tính hoặc kết nối dải cơ học thường được sử dụng để di chuyển theo chiều ngang dài (500 mm đến 2.000 mm) trong đó một thanh truyền thống sẽ không thể chấp nhận được. Tự động hóa bao bì cũng thực hiện ba ca mỗi ngày, 350 ngày mỗi năm, khiến thời gian trung bình giữa các lần hỏng hóc (MTBF) trở thành tiêu chí đặc điểm kỹ thuật chính thay vì mối quan tâm thứ yếu.

Bán dẫn và lắp ráp điện tử

Robot xử lý tấm bán dẫn, máy liên kết khuôn và thiết bị lắp ráp PCB sử dụng xi lanh khí thu nhỏ và bộ truyền động thanh điện yêu cầu tiêu chuẩn độ sạch dưới micron. Xi lanh trong những môi trường này không được tạo ra các hạt, phải chống lại sự thoát khí có thể làm ô nhiễm các chất nền nhạy cảm và phải duy trì độ chính xác về vị trí trong hàng tỷ chu kỳ. Thị trường thiết bị bán dẫn toàn cầu, trị giá hơn 100 tỷ USD hàng năm, thúc đẩy sự phát triển không ngừng của công nghệ truyền động khí nén siêu sạch, có độ chính xác cao.

Chế biến thực phẩm và đồ uống

Dây chuyền chiết rót, máy chia khẩu phần và buồng đóng gói trong nhà máy thực phẩm phải hoạt động an toàn với các bề mặt tiếp xúc với sản phẩm. Xi lanh khí trong các ứng dụng này yêu cầu chất bôi trơn được USDA chấp nhận (dầu an toàn thực phẩm cấp H1), vật liệu bịt kín tuân thủ FDA và bề mặt bên ngoài nhẵn không có kẽ hở chứa vi khuẩn. Các biến thể bằng thép không gỉ được thiết kế theo tiêu chuẩn bảo vệ chống xâm nhập IP69K chịu được khả năng làm sạch bằng hơi nước áp suất cao ở 80°C mà không làm giảm chất lượng phớt hoặc nước xâm nhập vào lỗ xi ​​lanh.

Thực hành bảo trì tốt nhất để tối đa hóa tuổi thọ của xi lanh

Ngay cả xi lanh công nghiệp chuyên dụng chất lượng cao nhất cũng xuống cấp sớm khi các nguyên tắc cơ bản về bảo trì bị bỏ qua. Các thực tiễn sau đây, được áp dụng nhất quán, sẽ kéo dài khoảng thời gian bảo dưỡng trung bình đến tuổi thọ chu kỳ định mức của nhà sản xuất thay vì một phần nhỏ của nó.

• Duy trì chất lượng khí nén theo tiêu chuẩn ISO 8573-1 Loại 3 trở lên cho các ứng dụng xi lanh khí công nghiệp nói chung. Nước mang theo không khí, dầu máy nén và các hạt bụi bị ô nhiễm là nguyên nhân hàng đầu gây ra sự xuống cấp của phốt và ghi điểm lỗ khoan. Một cụm bộ lọc-bộ điều chỉnh-bôi trơn (FRL) tại điểm sử dụng với hệ thống xả nước ngưng tự động là không thể thương lượng.
• Bôi trơn đúng cách - hoặc không hề. Nhiều bình khí hiện đại có vòng đệm composite PTFE được thiết kế để chạy mà không cần bôi trơn bên ngoài (không dầu). Việc đưa dầu vào xi lanh không dầu có thể làm phồng các vòng đệm PTFE, gây ra hỏng hóc sớm. Luôn xác nhận các yêu cầu bôi trơn theo thông số kỹ thuật phốt xi lanh cụ thể trước khi đưa vào vận hành.
• Kiểm tra tình trạng bề mặt thanh theo các khoảng thời gian đã định. Các vết rỗ, vết xước hoặc lớp phủ trên cần piston làm tăng tốc độ mài mòn của phớt gạt nước và tạo điều kiện cho chất bẩn xâm nhập vào lỗ khoan. Các thanh có khuyết tật bề mặt bao phủ hơn 5% diện tích tiếp xúc trong một chiều dài cần gạt nước nên được thay thế thay vì đánh bóng.
• Xác minh việc điều chỉnh đệm sau khi thay thế xi lanh hoặc thay đổi lắp đặt. Đệm được điều chỉnh kém cho phép piston tác động vào nắp cuối ở tốc độ tối đa sẽ tạo ra lực cực đại gấp nhiều lần lực vận hành, đồng thời làm hỏng xi lanh, dụng cụ được kết nối và cấu trúc máy.
• Theo dõi số lần đột quỵ nếu có thể thông qua bộ đếm chu kỳ PLC và so sánh với thông số kỹ thuật về tuổi thọ phốt do nhà sản xuất đánh giá. Việc thay thế bộ phốt chủ động ở mức 80% tuổi thọ định mức của vòng đời định mức tốn khoảng $30–$150 cho các bộ phận và một giờ lao động — so với $500–$5.000 trong thời gian ngừng hoạt động ngoài dự kiến ​​khi xi lanh bị hỏng trong quá trình sản xuất.
• Loại bỏ tải trọng bên trên các xi lanh kiểu thanh. Ngay cả độ lệch 5° giữa trục xi lanh và hướng di chuyển của tải cũng tạo ra tải trọng bên liên tục lên ống lót thanh và vòng đệm, làm giảm tuổi thọ sử dụng từ 40% đến 70% trong các nghiên cứu điển hình được ghi lại. Các khớp nối thanh nổi hoặc giá đỡ tự căn chỉnh sẽ bù đắp cho độ lệch nhỏ của thiết bị cố định mà không yêu cầu căn chỉnh lại toàn bộ giá đỡ xi lanh một cách chính xác.

So sánh xi lanh khí nén, thủy lực và điện để đưa ra quyết định tự động hóa

Không có công nghệ truyền động đơn lẻ nào có thể chiến thắng trong tất cả các kịch bản tự động hóa. Quyết định giữa xi lanh khí nén, xi lanh thủy lực hoặc bộ truyền động thanh điện phải được đưa ra dựa trên các yêu cầu về hiệu suất, chi phí và vận hành cụ thể của từng trục ứng dụng.

Dữ liệu trên minh họa một mô hình nhất quán: xi lanh khí chiếm ưu thế về chi phí, tốc độ và sự phù hợp với môi trường sạch đối với phần lớn các nhiệm vụ tự động hóa không yêu cầu lực cực mạnh hoặc độ chính xác vượt quá ±0,5 mm. Xi lanh thủy lực vẫn là lựa chọn thiết thực duy nhất cho các ứng dụng chuyển động chậm với lực cao. Các bộ truyền động điện chủ yếu chứng minh chi phí cao hơn trong các ứng dụng trong đó định vị trung gian có thể lập trình, giới hạn lực hoặc ghi nhật ký mức tiêu thụ năng lượng tạo ra giá trị sản xuất có thể đo lường được.

Xu hướng định hình tương lai của xi lanh công nghiệp trong tự động hóa

Xi lanh với tư cách là một loại thành phần đã phát triển đáng kể trong thập kỷ qua và tiếp tục phát triển để đáp ứng các yêu cầu về hệ thống tự động hóa vốn là thông số kỹ thuật thích hợp cách đây 5 năm nhưng hiện là tiêu chí mua sắm chính thống.

Phục hồi năng lượng trong hệ thống khí nén

Khí nén rất đắt: việc tạo ra 1 Nm³ không khí ở áp suất 0,7 MPa thường tốn 0,02–0,04 USD tùy thuộc vào hiệu suất máy nén và giá điện địa phương. Một nhà máy sản xuất với 500 bình khí nén hoạt động với tốc độ trung bình có thể chi 50.000–200.000 USD mỗi năm chỉ riêng cho khí nén. Các mạch tăng áp, hệ thống thu hồi không khí khép kín và thiết kế xi lanh tiết kiệm năng lượng với thể tích chết giảm ngày càng được chỉ định rõ ràng trong các dự án tự động hóa mới khi các yêu cầu về tính bền vững được thắt chặt. Một số bộ truyền động khí nén tiên tiến hiện nay thu hồi khí thải từ hành trình quay trở lại để tạo áp suất một phần cho hành trình trước, giảm mức tiêu thụ khí thực tới 30% .

Sản xuất phụ gia cho hình dạng xi lanh tùy chỉnh

Sản xuất bồi đắp kim loại (kết hợp giường bột laze, lắng đọng năng lượng định hướng) đã mở ra cánh cửa cho các thiết kế xi lanh khí và bộ truyền động với hình học bên trong không thể đạt được thông qua gia công thông thường. Ống góp tích hợp bên trong thân xi lanh, các kênh làm mát phù hợp cho các ứng dụng nhiệt độ cao và các phần cấu trúc được tối ưu hóa cấu trúc liên kết giúp giảm trọng lượng từ 20–40% mà không làm giảm độ bền đang chuyển từ giai đoạn nguyên mẫu sang sản xuất hàng loạt cho các ứng dụng tự động hóa chuyên dụng. Thời gian sản xuất thân xi lanh tùy chỉnh hoàn toàn đang giảm từ 12–16 tuần (tùy chỉnh gia công truyền thống) xuống còn 3–5 tuần đối với các biến thể được sản xuất phụ trợ.

Robot mềm và thiết bị truyền động khí nén tuân thủ

Đối với các nhiệm vụ tự động hóa liên quan đến các phôi gia công tinh tế, không đều hoặc có hình dạng thay đổi - xử lý sản phẩm tươi, thao tác dệt, lắp ráp thiết bị điện tử dễ vỡ - các bình khí cứng truyền thống đang được bổ sung bằng bộ truyền động khí nén mềm làm từ vật liệu đàn hồi. Các bộ truyền động dạng ống hoặc được gia cố bằng sợi này tạo ra chuyển động kẹp hoặc uốn ở áp suất thấp (dưới 0,1 MPa) với khả năng tuân thủ vốn có giúp ngăn ngừa hư hỏng phôi. Chúng đại diện cho một biên giới mới trong lĩnh vực truyền động bằng khí nén mà danh mục xi lanh tiêu chuẩn chưa đề cập đầy đủ nhưng điều đó ngày càng xuất hiện trong các tài liệu yêu cầu dành cho hệ thống tự động hóa thế hệ tiếp theo.

Giám sát tình trạng nhúng ở cấp độ xi lanh

Sự hội tụ của công nghệ cảm biến MEMS, giao thức truyền thông IO-Link và điện toán ranh giới đang tạo ra các cụm bình khí có bộ chuyển đổi áp suất, cảm biến nhiệt độ và màn hình rung tích hợp báo cáo dữ liệu sức khỏe theo thời gian thực cho hệ thống điều khiển nhà máy. Thay vì chỉ dựa vào cảm biến vị trí cuối hành trình, các xi lanh thông minh này giám sát cấu hình áp suất lỗ khoan bên trong, phát hiện hành vi bất thường của đệm và tích lũy dữ liệu về số chu kỳ trong bộ nhớ không thay đổi được lưu giữ trong suốt quá trình đạp xe. Xi lanh ghi lại lịch sử dịch vụ của chính nó một cách hiệu quả — một khả năng mà các nhóm bảo trì tại các cơ sở có thời gian hoạt động cao hiện coi tiêu chí lựa chọn thay vì tùy chọn cao cấp.
