Điều gì thực sự tạo nên sự đáng tin cậy Nhà sản xuất kẹp khí nén Từ phần còn lại
Câu trả lời ngắn gọn: một nhà sản xuất dụng cụ kẹp khí nén đáng tin cậy được xác định bởi ba yếu tố có thể đo lường được, không phải bản sao tiếp thị — lực kẹp có thể lặp lại qua hàng nghìn chu kỳ, kết cấu kín chống bụi và hơi ẩm xâm nhập và độ chính xác của hành trình hàm trong khoảng 0,02 mm đến 0,05 mm. Mọi thứ khác - màu sơn, độ dày danh mục hoặc kích thước phòng trưng bày - chỉ là thứ yếu. Những người mua tìm kiếm nhà sản xuất dụng cụ kẹp khí nén thường cố gắng giải quyết một trong hai vấn đề: dụng cụ kẹp bị mòn quá nhanh trên đường tốc độ cao hoặc dụng cụ kẹp không thể giữ lực ổn định trên các bộ phận có bề mặt hoàn thiện khác nhau. Cả hai vấn đề đều bắt nguồn từ các lựa chọn thiết kế được thực hiện ở giai đoạn sản xuất, đó là lý do tại sao hướng dẫn này tập trung vào những gì cần kiểm tra trước khi đặt hàng thay vì mô tả chung chung về sản phẩm.
Dụng cụ kẹp khí nén vẫn là lựa chọn dụng cụ cuối cánh tay hiệu quả nhất về mặt chi phí cho công việc gắp và đặt lặp đi lặp lại và nhu cầu vẫn duy trì mạnh mẽ cho đến năm 2026 khi hoạt động lắp ráp điện tử, các dây chuyền linh kiện ô tô và tự động hóa đóng gói tiếp tục mở rộng. Công ty TNHH khí nén CKT Chiết Giang đã xây dựng danh mục của mình xung quanh đường cầu chính xác này, sản xuất các dây kẹp song song, góc cạnh và ba hàm nhằm vào các nhà tích hợp OEM, những người cần thời gian sản xuất ổn định cũng như hiệu suất ổn định.
Làm thế nào một kẹp khí nén thực sự chuyển đổi áp suất không khí thành lực kẹp
Bộ kẹp khí nén là một thiết bị truyền động cơ học chuyển đổi áp suất khí nén thành chuyển động hàm tuyến tính hoặc góc cạnh thông qua cơ cấu piston và cam hoặc piston và giá đỡ. Không khí đi vào một cổng, đẩy pít-tông dọc theo lỗ khoan và chuyển động của pít-tông đó được chuyển thành lực đóng hàm thông qua một liên kết cơ học. Mối quan hệ này rất đơn giản nhưng thường bị người mua hiểu nhầm khi so sánh các bảng thông số kỹ thuật:
Các thành phần cốt lõi trong trình tự
- Thân xi lanh - chứa piston và xác định đường kính lỗ khoan, trực tiếp đặt lực lý thuyết tối đa
- Pít-tông và thanh truyền - bộ phận chuyển động nhận áp suất không khí ở một hoặc cả hai bên
- Liên kết cam hoặc thanh răng - chuyển đổi hành trình tuyến tính của piston thành chuyển động của hàm, song song hoặc góc cạnh
- Thanh dẫn hướng hàm - vòng bi tuyến tính hoặc đường trượt khớp nối giúp giữ cho hàm di chuyển không bị ảnh hưởng theo chiều ngang
- Vòng đệm - bộ phận chịu trách nhiệm cao nhất về độ tin cậy lâu dài, vì độ mòn của vòng đệm là nguyên nhân hàng đầu gây ra hiện tượng giảm lực trên hiện trường
Công thức tích phân sử dụng để ước tính lực kẹp lý thuyết là F = P × A × n , trong đó P là áp suất không khí cung cấp, A là diện tích hiệu dụng của pít-tông và n là số lượng hàm tiếp xúc với bộ phận. Con số này luôn là mức trần chứ không phải là sự đảm bảo — lực kẹp trong thế giới thực giảm khoảng 15% đến 30% tùy thuộc vào tổn thất ma sát trong liên kết, đó chính xác là lý do tại sao hai kẹp có đường kính lỗ giống hệt nhau có thể hoạt động rất khác nhau tùy thuộc vào dung sai gia công và thiết kế liên kết.
Mạch tác động đơn và mạch tác động kép
Bộ kẹp tác động đơn dựa vào lò xo nén để đưa hàm về vị trí mặc định, nghĩa là áp suất không khí chỉ hoạt động theo một hướng. Thiết kế này phổ biến trên các kích thước lỗ khoan nhỏ hơn, trong đó vị trí hàm thường đóng là mong muốn để đảm bảo an toàn, vì bộ phận vẫn được giữ chặt nếu áp suất không khí bị mất giữa chu kỳ. Thay vào đó, bộ kẹp tác động kép dẫn không khí đến cả hai phía của pít-tông thông qua hai cổng riêng biệt, tạo ra lực ổn định hơn theo cả hướng mở và đóng, với chi phí là cần van điện từ 5/2 hoặc 5/3 thay vì van 3/2 chiều đơn giản hơn được sử dụng cho các mạch tác động đơn.
Vai trò của việc kiểm soát dòng chảy và đệm
Các van điều khiển dòng chảy được trang bị tại mỗi cổng hàng không sẽ điều chỉnh tốc độ di chuyển của piston, điều này quan trọng hơn hầu hết người mua nghĩ. Hàm đóng quá nhanh trên một bộ phận mỏng manh có nguy cơ đánh dấu hoặc làm nứt nó, trong khi hàm đóng quá chậm sẽ trở thành nút cổ chai trong chu trình gắp và đặt tốc độ cao. Các nhà sản xuất xây dựng các cổng điều khiển dòng chảy có thể điều chỉnh được, thay vì các lỗ cố định, giúp các nhà tích hợp có nhiều không gian hơn để điều chỉnh thời gian chu kỳ mà không cần thêm phần cứng van bên ngoài. Đệm cuối hành trình, thường đạt được nhờ một tấm đệm đàn hồi nhỏ hoặc buồng đệm không khí bên trong, giúp giảm sốc cơ học trên liên kết ở vị trí mở hoàn toàn và đóng hoàn toàn - một chi tiết xuất hiện trong xếp hạng vòng đời nhiều hơn hầu hết các bảng thông số kỹ thuật thừa nhận.
So sánh bốn loại kẹp gắp mà các nhà sản xuất thường sản xuất
Không phải mọi dụng cụ kẹp khí nén đều được chế tạo theo cùng một cách và việc chọn sai loại cho ứng dụng là lỗi tìm nguồn cung ứng phổ biến nhất. Bảng dưới đây phản ánh các thông số kỹ thuật điển hình được công bố bởi các nhà sản xuất cỡ trung của Trung Quốc sản xuất các dây kẹp theo danh mục tiêu chuẩn vào năm 2026.
| Loại kẹp | Chuyển động hàm | Phạm vi lỗ khoan điển hình | Phù hợp nhất cho |
|---|---|---|---|
| Song song (hai hàm) | Cả hai hàm di chuyển đối xứng vào trong | 10mm đến 63mm | Các bộ phận phẳng hoặc hình trụ cần lấy hàng ở giữa |

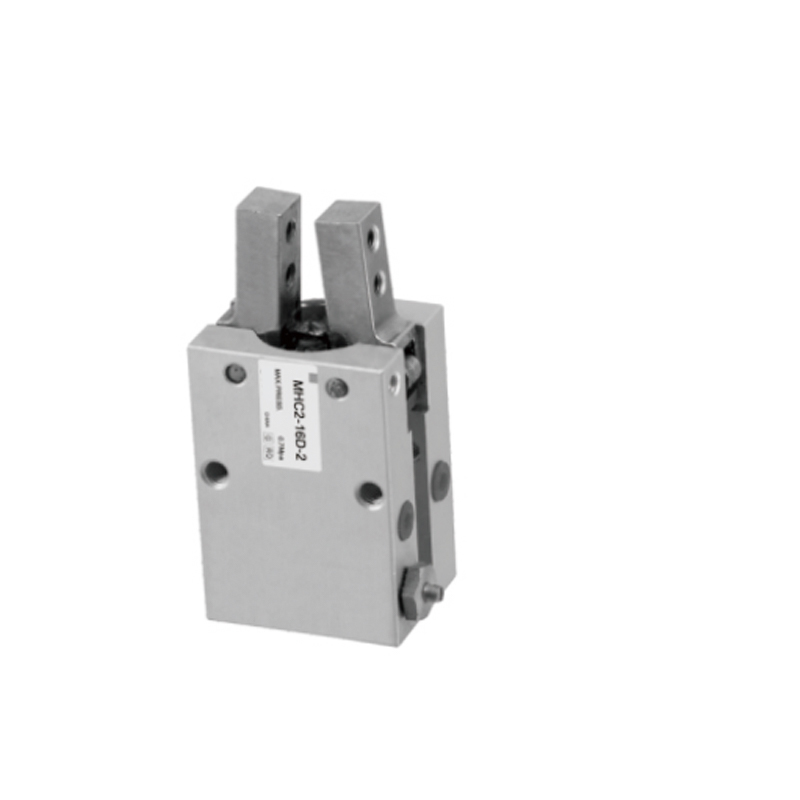

| Góc cạnh | Hàm xoay mở trên một trục quay | 16mm đến 50mm | Không gian hạn chế nơi hành trình hàm tuyến tính bị hạn chế |
| Trung tâm ba hàm | Ba hàm đóng đồng thời về phía trung tâm | 20mm đến 80mm | Các phôi tròn hoặc đối xứng yêu cầu tự định tâm |
| Cần gạt chuyển đổi | Hàm bị khóa thông qua chuyển đổi cơ học ở cuối hành trình | 25mm đến 100mm | Các bộ phận nặng cần lực giữ ngay cả khi mất không khí |
Bộ kẹp song song chiếm tỷ lệ đơn đặt hàng lớn nhất vì hầu hết các nhiệm vụ gắp và đặt trong thiết bị điện tử và lắp ráp nhẹ đều liên quan đến các bộ phận phẳng hoặc hình hộp. Dụng cụ kẹp ba hàm nhận thấy nhu cầu ổn định từ các nhà sản xuất cung cấp cho lĩnh vực ô tô và gia công, nơi các bộ phận hình trụ và hình tròn chiếm ưu thế.
Tính toán lực kẹp mà bạn thực sự cần
Các nhà tích hợp quy tắc tuân theo: lực bám cần thiết phải ở mức tối thiểu Gấp 4 đến 6 lần trọng lượng của bộ phận được xử lý và cao hơn đối với các bộ phận chuyển động với tốc độ cao hoặc chịu tải va đập chẳng hạn như dừng đột ngột trên dây chuyền cấp liệu bằng băng tải. Một bộ phận nặng 2kg di chuyển ở tốc độ gắp và đặt tiêu chuẩn thường cần lực bám từ 80N đến 120N làm giới hạn an toàn, chứ không phải mức trần 20N mà riêng trọng lực sẽ yêu cầu.
Các nhà sản xuất hiểu được sự khác biệt này - thay vì chỉ trích dẫn lực lý thuyết cao nhất trên bảng thông số kỹ thuật - có xu hướng cung cấp hướng dẫn định cỡ chính xác hơn trong giai đoạn báo giá. Đây là một lĩnh vực mà làm việc trực tiếp với nhóm kỹ thuật của nhà sản xuất, thay vì một công ty thương mại thuần túy, có xu hướng tạo ra kết quả tốt hơn, vì các câu hỏi định cỡ yêu cầu người nào đó quen thuộc với hình học liên kết bên trong chứ không chỉ đường kính lỗ khoan được công bố.
Một ví dụ về kích thước đã hoạt động
Hãy xem xét một khung kim loại đúc nặng 1,5kg được di chuyển ở tốc độ gắp và đặt vừa phải với hai hàm tiếp xúc. Sử dụng hệ số an toàn gấp 4 đến 6 lần, lực bám mục tiêu sẽ nằm trong khoảng từ 59N đến 88N. Nếu áp suất cung cấp được cố định ở 0,5MPa, diện tích pít-tông hiệu dụng cần thiết sẽ tính ngược từ F = P × A × n: tại n = 2 vấu, việc giải A sẽ cho khoảng 59 đến 88 milimét vuông diện tích pít-tông hiệu dụng trên mỗi vấu sau khi tổn thất ma sát liên kết khoảng 25% được tính trở lại. Trong thực tế, điều này hướng bộ tích hợp hướng tới dụng cụ kẹp có lỗ khoan 20mm đến 25mm thay vì đơn vị 16mm nhỏ hơn sẽ chỉ đáp ứng mục tiêu lực ở phần trên cùng của phạm vi áp suất định mức của nó, không để lại giới hạn an toàn nếu áp suất không khí tại xưởng dao động trong thời gian nhu cầu máy nén cao điểm.
Tại sao ma sát bề mặt làm thay đổi toán học
Các tính toán ở trên giả định hệ số ma sát vừa phải giữa chốt kẹp và bề mặt bộ phận, thường nằm trong khoảng 0,15 đến 0,3 đối với kim loại được gia công khi tiếp xúc với kim loại được gia công. Các bộ phận có bề mặt dính dầu, được đánh bóng hoặc sơn tĩnh điện có thể giảm đáng kể hệ số đó, nghĩa là lực bám theo lý thuyết giống nhau sẽ dẫn đến khả năng giữ thực tế kém hơn. Đây là lý do tại sao các miếng đệm hàm tùy chỉnh có bề mặt tiếp xúc có kết cấu hoặc mặt polyme lại được yêu cầu phổ biến đến vậy — chúng tăng hệ số ma sát hiệu quả mà không cần thân kẹp lớn hơn, đắt tiền hơn.
Các yếu tố chất lượng vật liệu và xây dựng quyết định tuổi thọ sử dụng
Hai dụng cụ kẹp có thể trông giống hệt nhau trên bảng thông số kỹ thuật nhưng vẫn hoạt động rất khác nhau trong thời gian bảo trì 24 tháng. Những điểm khác biệt hầu như luôn ẩn giấu trong sự lựa chọn vật liệu và dung sai bên trong hơn là bất cứ điều gì có thể nhìn thấy từ bên ngoài.
Vật liệu thân và Piston
Thân bằng hợp kim nhôm, thường được anod hóa sau khi gia công, vẫn là tiêu chuẩn cho các ứng dụng nhạy cảm với trọng lượng, trong khi các ray dẫn hướng bằng thép cứng bên trong các hàm trượt chống mài mòn tốt hơn nhiều so với các ray dẫn hướng bằng nhôm chưa được xử lý trong điều kiện chu kỳ cao. Các nhà sản xuất sản xuất dụng cụ kẹp có tốc độ trên 2 triệu chu kỳ hầu như luôn sử dụng thép cứng và thép được mài cho ray dẫn hướng hàm , vì sự tiếp xúc giữa nhôm và nhôm ở hàm trượt là nguyên nhân phổ biến nhất gây ra phản ứng dữ dội sớm.
Lựa chọn hợp chất con dấu
Các phớt cao su nitrile (NBR) xử lý thỏa đáng các môi trường không khí tiêu chuẩn tại xưởng, nhưng các phớt fluorocarbon (FKM) được ưa chuộng hơn khi nhiệt độ môi trường vượt quá 60°C hoặc nơi kẹp tiếp xúc với sương làm mát, thường gặp trong các ứng dụng tế bào gia công. Người mua tìm nguồn cung ứng từ các nhà sản xuất dụng cụ kẹp khí nén cho các dây chuyền đóng gói liền kề với thực phẩm nên xác nhận cụ thể khả năng tương thích của hợp chất bịt kín, vì các phớt NBR tiêu chuẩn có thể xuống cấp nhanh hơn trong các chu kỳ rửa trôi lặp đi lặp lại.
| thành phần | Vật liệu tiêu chuẩn | Tùy chọn nâng cấp |
|---|---|---|
| Thân hình | Hợp kim nhôm anodized | Nhôm anodized cứng cho môi trường mài mòn |
| Đường ray dẫn hướng hàm | Thép cứng | Thép mạ crôm và mặt đất |
| Con dấu | NBR (cao su nitrile) | FKM (fluorocarbon) để tiếp xúc với nhiệt độ cao hoặc chất làm mát |
| Chèn ngón tay hàm | Thép, không cứng | Được gia công tùy chỉnh trên mỗi phần hình học, thường có bề mặt polyme |
Tiêu thụ không khí là một chi phí vận hành thực sự, không phải là một suy nghĩ lại
Mỗi chu trình kẹp tiêu thụ một lượng khí nén cố định tỷ lệ thuận với kích thước lỗ khoan và chiều dài hành trình, đồng thời khí nén là một trong những tiện ích đắt tiền hơn trong một nhà máy điển hình khi đã tính đến tổn thất phát điện và phân phối. Một dụng cụ kẹp có lỗ khoan 20 mm đạp xe một lần mỗi giây trong ba ca có thể tiêu thụ một phần sản lượng của máy nén lớn hơn đáng kể so với ngân sách của nhà tích hợp trong giai đoạn lập kế hoạch. Người mua đánh giá nhiều nhà sản xuất dụng cụ kẹp khí nén nên yêu cầu mức tiêu thụ không khí điển hình trên mỗi chu kỳ ở hành trình định mức, chứ không chỉ đường kính lỗ khoan, vì hai dụng cụ kẹp có cùng lỗ khoan có thể khác nhau về chiều dài hành trình và do đó về lượng khí hút vào mỗi chu kỳ.
Dụng cụ kẹp khí nén và điện
Dụng cụ kẹp điện đã có chỗ đứng trong các ứng dụng cần lực lập trình hoặc phản hồi vị trí, nhưng dụng cụ kẹp khí nén vẫn chiếm ưu thế trong công việc gắp và đặt đơn giản do chi phí đơn vị thấp hơn và yêu cầu điều khiển đơn giản hơn. Sự so sánh dưới đây phản ánh sự đánh đổi điển hình mà người mua cân nhắc khi quyết định giữa hai bên.
| Yếu tố | Kẹp khí nén | Kẹp điện |
|---|---|---|
| Đơn giá | Thấp hơn, thường là một phần của đơn vị điện tương đương | Cao hơn, được điều khiển bởi chi phí động cơ và bộ điều khiển |
| Kiểm soát lực lượng | Cố định bằng áp suất cung cấp, chỉ có thể điều chỉnh thông qua bộ điều chỉnh | Có thể lập trình và lặp lại ở nhiều cấp độ lực |
| Cơ sở hạ tầng cần thiết | Cung cấp và lọc khí nén | Hệ thống dây điện và bộ điều khiển chuyển động |
| Tốc độ chu kỳ | Nói chung nhanh hơn đối với chuyển động đóng mở đơn giản | Chậm hơn một chút nhưng kiểm soát vị trí tốt hơn |
Nơi mà Dụng cụ kẹp khí nén đang thực hiện công việc nâng nặng nhất trong các ngành công nghiệp
Nhu cầu về các nhà sản xuất dụng cụ kẹp khí nén trải rộng trên nhiều ngành công nghiệp hơn hầu hết người mua mong đợi ban đầu, đồng thời các yêu cầu về kích thước và cấu hình hàm kẹp giữa chúng cũng khác nhau đáng kể.
- Lắp ráp điện tử — bộ kẹp song song có lỗ nhỏ trong phạm vi từ 6 mm đến 20 mm để xử lý các mô-đun PCB, đầu nối và vỏ nhỏ
- Lắp ráp ô tô — Bộ kẹp ba hàm và kẹp chuyển đổi có lỗ khoan từ trung bình đến lớn dành cho các bộ phận động cơ, ổ trục và các bộ phận kim loại hình trụ
- Đóng gói và xử lý trường hợp - dụng cụ kẹp góc cạnh với các ngón tay hàm mở rộng dành cho thùng các tông, túi nhỏ và hàng hóa đóng gói mềm không đều
- Chăm sóc máy móc — Bộ kẹp song song hạng nặng được xếp hạng để tiếp xúc nhiều lần với chất làm mát và mảnh kim loại bên trong các tế bào gia công CNC
- Lắp ráp thiết bị y tế - các dụng cụ kẹp có lỗ khoan nhỏ có độ chính xác cao với dung sai lặp lại chặt chẽ, thường dưới 0,02 mm
Các ứng dụng chăm sóc máy nói riêng có xu hướng thúc đẩy các nhà sản xuất hướng tới vỏ kẹp kín, được xếp hạng IP64, vì chất làm mát xâm nhập vào lỗ piston là một trong những cách nhanh nhất để rút ngắn tuổi thọ sử dụng khi lắp đặt kẹp liền kề CNC.
Gắn Kẹp gắp vào Cánh tay robot hoặc Khung tự động hóa cố định
Hầu hết các dụng cụ kẹp khí nén đều có kiểu mặt bích lắp được tiêu chuẩn hóa phù hợp với giao diện cổ tay rô-bốt thông thường, nhưng người mua tích hợp dụng cụ kẹp vào khung gắp và đặt cố định thay vì cánh tay rô-bốt thường cần một giá đỡ đơn giản hơn thay thế. Việc xác nhận sớm giao diện lắp sẽ tránh được độ trễ thường gặp khi kẹp được chế tạo chính xác nhưng nhà tích hợp phải gia công tấm tiếp hợp trước khi có thể tiến hành lắp đặt. Việc định tuyến cáp và đường dẫn khí cũng đáng được quan tâm sớm — các bộ kẹp gắn trên cổ tay rô-bốt đang chuyển động cần có ống dẫn khí linh hoạt được định mức để hoạt động theo chu kỳ linh hoạt liên tục, đây là thông số kỹ thuật khác với đường dẫn khí cứng được sử dụng trên bộ kẹp có vị trí cố định.
Tùy chọn phản hồi cảm biến
Cảm biến vị trí trên dụng cụ kẹp khí nén thường được xử lý thông qua công tắc sậy từ tính hoặc cảm biến trạng thái rắn được gắn trong một khe dọc thân xi lanh, phát hiện khi piston đạt đến vị trí mở hoàn toàn hoặc đóng hoàn toàn. Phản hồi đóng/mở nhị phân này đủ cho phần lớn các nhiệm vụ chọn và đặt, nhưng các ứng dụng cần phát hiện một bộ phận có mặt nhưng có kích thước nhỏ, đôi khi được gọi là chức năng đóng một phần hoặc phát hiện bộ phận, yêu cầu vị trí cảm biến trung gian hoặc mạch cảm biến bộ phận dựa trên áp suất tương tự. Người mua có yêu cầu này nên xác nhận khả năng tương thích của khe cảm biến và loại cảm biến trong giai đoạn báo giá thay vì sau khi dụng cụ kẹp đã được gia công.
Thực hành bảo trì giúp kéo dài tuổi thọ của kẹp gắp ngoài thời gian bảo hành
- Kiểm tra quá trình lọc đường khí hàng tháng - ô nhiễm dạng hạt trong không khí cấp là nguyên nhân hàng đầu làm tăng tốc độ mài mòn của vòng đệm
- Bôi trơn lại lỗ khoan piston trong một khoảng thời gian cố định thay vì chờ giảm hiệu suất, thường là cứ sau 500.000 đến 1.000.000 chu kỳ tùy thuộc vào chu kỳ làm việc
- Kiểm tra phản ứng ngược của dẫn hướng hàm hàng quý bằng cách sử dụng đồng hồ quay số; phản ứng dữ dội vượt quá 0,1mm tín hiệu dẫn hướng đường ray bị mòn cần thay thế
- Kiểm tra mô-men xoắn của bu-lông lắp sau tháng đầu tiên vận hành, vì hiện tượng rung lắc thường xảy ra trên dụng cụ mới lắp đặt
- Theo dõi số chu kỳ trên mỗi dụng cụ kẹp nếu có thể, vì hầu hết các nhà sản xuất đều đánh giá tuổi thọ sử dụng theo chu kỳ thay vì theo thời gian theo lịch
Các cơ sở triển khai bôi trơn lỗ khoan theo lịch trình thay vì bảo trì phản ứng thường báo cáo tuổi thọ của thiết bị kẹp kéo dài hơn 30% đến 40% so với định mức cơ bản của nhà sản xuất, dựa trên nhật ký bảo trì được chia sẻ bởi các nhà tích hợp tự động hóa cỡ trung xử lý các dây chuyền sản xuất nhiều ca.
Các triệu chứng trường phổ biến và ý nghĩa của chúng
| triệu chứng | Nguyên nhân có thể xảy ra | Sửa chữa điển hình |
|---|---|---|
| Lực bám yếu dần | Bịt kín hoặc ghi điểm lỗ khoan từ không khí bị ô nhiễm | Thay thế bộ bịt kín, kiểm tra quá trình lọc ngược dòng |
| Hàm chơi hoặc lắc lư khi mở rộng hoàn toàn | Độ mòn đường ray dẫn hướng do số chu kỳ cao | Thay thế cụm ray dẫn hướng |
| Thời gian chu kỳ chậm hoặc chậm chạp | Đường cấp khí có kích thước nhỏ hoặc bộ điều khiển lưu lượng bị tắc | Kiểm tra đường kính đường ống và làm sạch lỗ kiểm soát dòng chảy |
| Âm thanh rò rỉ không khí từ cơ thể | Phớt pít-tông bị hỏng hoặc khớp nối cổng bị lỏng | Siết chặt các phụ kiện trước, sau đó kiểm tra các vòng đệm bên trong |
| Nhận phần không nhất quán | Bề mặt ngón tay hàm bị mòn hoặc bị nhiễm bẩn | Làm sạch hoặc thay thế miếng chèn ngón tay hàm |
Những điều cần xác minh trước khi đặt hàng với nhà sản xuất kẹp khí nén
Việc tìm nguồn cung ứng từ các nhà sản xuất ở nước ngoài đưa ra một lớp thẩm định kỹ lưỡng mà người mua trong nước đôi khi bỏ qua và việc bỏ qua đó là nơi bắt nguồn của hầu hết sự hối tiếc khi tìm nguồn cung ứng. Trước khi xác nhận đơn hàng, người mua nên yêu cầu trực tiếp những điều sau từ nhóm kỹ thuật bán hàng của nhà sản xuất:
Tài liệu để yêu cầu
- Đường cong lực so với áp suất được đo thực tế, không chỉ là con số dựa trên công thức lý thuyết
- Tuổi thọ chu kỳ định mức ở chu kỳ nhiệm vụ cụ thể phù hợp với ứng dụng của bạn, vì xếp hạng 5 triệu chu kỳ ở tốc độ thấp không chuyển trực tiếp sang đường dây tốc độ cao
- Báo cáo kiểm tra kích thước mẫu về độ song song và độ lặp lại của hàm
- Thời gian thực hiện tiêu chuẩn so với thời gian thực hiện để gia công ngón tay hàm tùy chỉnh, thường là điểm nghẽn thực tế trong tiến trình dự án
Công ty TNHH khí nén CKT Chiết Giang là một trong số các nhà sản xuất Trung Quốc có uy tín trong lĩnh vực này cung cấp cả dây chuyền kẹp theo danh mục tiêu chuẩn và gia công ngón tay hàm tùy chỉnh cho các nhà tích hợp OEM, đồng thời áp dụng danh sách kiểm tra thẩm định tương tự ở trên bất kể người mua đang đánh giá nhà sản xuất kẹp khí nén nào. Yêu cầu các đơn vị mẫu để thử nghiệm chu trình nội bộ trước khi thực hiện một đơn đặt hàng sản xuất đầy đủ vẫn là cách đáng tin cậy nhất để xác nhận mối quan hệ với nhà cung cấp mới, đặc biệt đối với những người mua tích hợp dụng cụ kẹp vào một dây chuyền có chi phí ngừng hoạt động cao.
Dòng thời gian báo giá điển hình trông như thế nào
Đối với các kích thước lỗ khoan trong danh mục tiêu chuẩn không có chốt kẹp tùy chỉnh, quá trình quay vòng báo giá từ một nhà sản xuất có uy tín thường nhanh chóng, thường trong vòng một đến hai ngày làm việc sau khi lực, hành trình và giao diện lắp đặt yêu cầu được xác nhận. Gia công ngón tay hàm tùy chỉnh giúp mở rộng dòng thời gian đó một cách có ý nghĩa vì nó yêu cầu chu trình xem xét bản vẽ trước khi có thể bắt đầu gia công dụng cụ. Người mua có thời hạn dự án khó khăn nên gửi bản vẽ bộ phận cho thiết kế chốt càng sớm càng tốt, ngay cả trước khi hoàn thiện kích thước lỗ khoan, vì hình dạng chốt hàm và kích thước tay kẹp thường được quyết định cùng nhau thay vì theo trình tự nghiêm ngặt.
Xây dựng bức tranh tổng chi phí sở hữu trung thực
Đơn giá chỉ là một hạng mục trong chi phí thực tế của việc triển khai dụng cụ kẹp khí nén trên dây chuyền sản xuất. So sánh tổng chi phí hoàn chỉnh giữa hai báo giá cạnh tranh phải bao gồm đơn giá kẹp, chi phí thay thế bộ đệm kín dự kiến trong khoảng thời gian ba năm, chi phí tiêu thụ không khí theo mức hiệu suất điện và máy nén thực tế của cơ sở cũng như chi phí nhân công của việc bảo trì theo lịch trình so với sửa chữa phản ứng. Dụng cụ kẹp có giá trả trước cao hơn 10% nhưng được đánh giá là có tuổi thọ gấp đôi trên các ray dẫn hướng cứng thường có giá thành rẻ hơn sau khi triển khai ba năm sau khi nhân công thay thế và thời gian ngừng hoạt động của dây chuyền được tính đến, đó là lý do tại sao chỉ riêng đơn giá là cơ sở kém để so sánh các nhà sản xuất dụng cụ kẹp khí nén.
Bảng thuật ngữ tham khảo nhanh cho bảng thông số kỹ thuật của móc kẹp
| kỳ hạn | Nó có nghĩa là gì |
|---|---|
| Đường kính lỗ khoan | Đường kính trong của xi lanh, yếu tố chính tạo ra lực lý thuyết |
| Đột quỵ mỗi hàm | Khoảng cách mỗi hàm di chuyển từ khi mở hoàn toàn đến khi đóng hoàn toàn |
| Độ lặp lại | Mức độ ổn định của hàm trở lại cùng một vị trí sau chu kỳ |
| Tuổi thọ định mức | Số chu kỳ đóng mở mà dụng cụ kẹp dự kiến sẽ thực hiện trước khi cần bảo trì lớn |
| Khả năng tải thời điểm | Tải trọng lệch tâm hoặc mô-men xoắn tối đa mà dẫn hướng hàm có thể chịu được mà không bị mài mòn nhanh |
| xếp hạng IP | Thang đo tiêu chuẩn mô tả khả năng chống bụi và chất lỏng xâm nhập vào vỏ kẹp |
Câu hỏi thường gặp
Hầu hết các dụng cụ kẹp khí nén cần áp suất không khí như thế nào để hoạt động chính xác?
Hầu hết các thiết bị kẹp khí nén công nghiệp được đánh giá cho phạm vi áp suất làm việc từ 0,3 MPa đến 0,7 MPa (khoảng 44 đến 100 psi), với 0,5 MPa đến 0,6 MPa là điểm vận hành phổ biến nhất trên các hệ thống không khí tiêu chuẩn tại xưởng. Chạy dưới mức tối thiểu định mức sẽ làm giảm lực bám sẵn có theo tỷ lệ, trong khi vượt quá mức tối đa định mức sẽ làm tăng tốc độ mòn của phốt.
Dụng cụ kẹp khí nén thường tồn tại được bao lâu trước khi cần thay thế?
Dụng cụ kẹp danh mục tiêu chuẩn thường được đánh giá từ 3 triệu đến 10 triệu chu kỳ tùy thuộc vào kích thước lỗ khoan, vật liệu dẫn hướng hàm và chu kỳ làm việc. Các mẫu máy hạng nặng có ray dẫn hướng bằng thép cứng và vòng đệm nâng cấp có thể mở rộng vượt xa phạm vi đó với việc bôi trơn theo lịch trình.
Dụng cụ kẹp khí nén có thể giữ được một bộ phận nếu nguồn cung cấp không khí bị mất giữa chu kỳ không?
Bộ kẹp song song tác động kép hoặc được hỗ trợ bằng lò xo tiêu chuẩn thường sẽ giải phóng hoặc mất lực giữ nếu áp suất không khí giảm, đó là lý do tại sao thiết kế cần gạt được chỉ định cho các ứng dụng mà lực giữ phải được duy trì ngay cả khi nguồn cung cấp không khí tạm thời bị gián đoạn.
Sự khác biệt giữa kẹp khí nén tác động đơn và tác động kép là gì?
Bộ kẹp tác động đơn sử dụng áp suất không khí để mở hoặc đóng theo một hướng và lò xo để trả hàm, trong khi bộ kẹp tác động kép sử dụng áp suất không khí cho cả chuyển động mở và đóng, thường tạo ra lực cao hơn và ổn định hơn theo cả hai hướng với chi phí là yêu cầu hai đường dẫn khí thay vì một.
Làm cách nào để chọn kích thước lỗ khoan chính xác cho trọng lượng bộ phận cụ thể?
Bắt đầu từ lực bám cần thiết (thường gấp 4 đến 6 lần trọng lượng bộ phận, cao hơn khi xử lý tốc độ cao), sau đó tham chiếu chéo con số đó với biểu đồ lực so với áp suất đã công bố của nhà sản xuất cho từng kích thước lỗ khoan ở áp suất cung cấp sẵn có của bạn, thay vì chỉ định cỡ theo kích thước bộ phận.
Các nhà sản xuất dụng cụ kẹp khí nén có thường cung cấp dịch vụ gia công ngón tay hàm tùy chỉnh không?
Có, hầu hết các nhà sản xuất có uy tín đều cung cấp gia công ngón tay hàm tùy chỉnh để phù hợp với hình dạng bộ phận cụ thể, vì ngón tay hàm phẳng tiêu chuẩn hiếm khi tối ưu cho các bộ phận không đều hoặc mỏng manh. Thời gian thực hiện cho các ngón tay tùy chỉnh thường dài hơn so với các đơn vị danh mục tiêu chuẩn, vì vậy điều này cần được xác nhận sớm trong quá trình báo giá.
Một dụng cụ kẹp khí nén thông thường tiêu thụ bao nhiêu không khí trong mỗi chu kỳ?
Mức tiêu thụ không khí phụ thuộc vào kích thước lỗ khoan và chiều dài hành trình, nhưng theo tham chiếu sơ bộ, kẹp song song có lỗ khoan cỡ trung bình từ 20 mm đến 25 mm thường tiêu thụ khoảng 0,05 đến 0,15 lít không khí tự do trên toàn bộ chu kỳ ở áp suất cung cấp 0,5 MPa. Người mua chạy dây chuyền có tốc độ chu kỳ cao nên yêu cầu số liệu tiêu thụ đo được của nhà sản xuất thay vì chỉ ước tính từ kích thước lỗ khoan, vì thiết kế liên kết ảnh hưởng đến khối lượng quét thực tế.
Có thể sử dụng dụng cụ kẹp khí nén trong môi trường rửa trôi hoặc gần thực phẩm không?
Có, nhưng nó thường yêu cầu một dụng cụ kẹp được chế tạo bằng vật liệu thân chống ăn mòn, hợp chất bịt kín nâng cấp được xếp hạng cho các hóa chất rửa trôi và các khe cảm biến bịt kín để ngăn hơi ẩm xâm nhập. Các đơn vị danh mục tiêu chuẩn thường không được xếp hạng về khả năng bị rửa trôi nhiều lần nếu không có những nâng cấp này, do đó, điều này phải được gắn cờ rõ ràng khi yêu cầu báo giá.
Sự khác biệt giữa độ lặp lại của hàm và độ chính xác của hàm là gì?
Độ lặp lại mô tả mức độ ổn định của các hàm trở về cùng một vị trí trong các chu kỳ lặp lại, trong khi độ chính xác mô tả mức độ gần của vị trí đó với vị trí mục tiêu dự định. Dụng cụ kẹp có thể có độ lặp lại tuyệt vời nhưng vẫn hơi lệch khỏi vị trí thực nếu nó không được hiệu chỉnh chính xác trong quá trình lắp đặt, đó là lý do tại sao cả hai số liệu đều quan trọng đối với công việc lắp ráp chính xác.
Làm cách nào để biết liệu tôi có cần dụng cụ kẹp tự định tâm thay vì dụng cụ kẹp song song tiêu chuẩn hay không?
Bộ kẹp tự định tâm, thường là ba hàm, là lựa chọn phù hợp bất cứ khi nào vị trí trung tâm của bộ phận quan trọng đối với độ chính xác của vị trí xuôi dòng và bản thân bộ phận đó có hình tròn hoặc đối xứng, vì các hàm kẹp đồng thời đóng về một tâm chung bất kể bộ phận đó tiếp đất đầu tiên ở đâu trong lỗ hàm. Bộ kẹp song song hai hàm tiêu chuẩn không đảm bảo hoạt động định tâm này trừ khi bộ phận đó đã được định vị chính xác trước khi các hàm đóng lại.
Điều gì khiến cho tay kẹp khí nén bị rung lắc quá mức theo thời gian?
Hàm chao đảo hầu như luôn tạo dấu vết mòn ở ray dẫn hướng hoặc ổ trục tuyến tính giúp hàm di chuyển theo đường thẳng. Sự mài mòn này tăng tốc nhanh hơn trên các thanh dẫn hướng bằng nhôm trong điều kiện tải trọng bên cao, đó là lý do tại sao các thanh dẫn hướng bằng thép cứng được chỉ định cho các ứng dụng có chu kỳ cao hoặc các bộ phận nặng.
