Xi lanh khí nén ba thanh là gì
Xi lanh khí nén ba thanh là một thiết bị truyền động tuyến tính trong đó ba thanh dẫn hướng song song chạy dọc theo một thanh piston ở giữa, giữ cho tấm chuyển động thẳng hàng hoàn hảo khi nó di chuyển. Lợi ích cốt lõi rất đơn giản: tải trọng được truyền bởi các thanh dẫn hướng chứ không phải do phốt piston, do đó xi lanh chống lại sự quay và tải trọng bên tốt hơn nhiều so với xi lanh khí một thanh tiêu chuẩn. Đây là lý do tại sao thiết kế này còn được gọi là xi lanh khí ba thanh, ba thanh hoặc dẫn hướng trong danh mục của nhà cung cấp.
Không giống như thân tròn thông thường xi lanh khí chỉ chịu được lực dọc trục, một bộ phận ba thanh được thiết kế để hấp thụ mômen uốn và lực đẩy lệch tâm mà thanh piston không bị xoắn bên trong ống lót của nó. Sự khác biệt về cấu trúc đó là lý do khiến loại xi lanh này tiếp tục xuất hiện trong các trạm kẹp, bàn nâng và thiết bị tự động hóa gắp và đặt nơi tải hiếm khi được áp dụng theo một đường thẳng hoàn hảo.
Bản thân bố cục rất đơn giản khi bạn nhìn thấy nó trong mặt cắt ngang. Một tấm gắn phía trước kết nối với ba thanh chạy qua ống lót đặt vào thân xi lanh. Một trong ba thanh thường là thanh piston làm việc, được dẫn động trực tiếp bằng áp suất không khí, trong khi hai thanh còn lại là thanh dẫn hướng chuyên dụng không có chức năng khí nén trực tiếp. Công việc duy nhất của họ là về cơ khí: giữ cho tấm phía trước vuông góc với thân xe trong suốt toàn bộ hành trình, hết chu kỳ này đến chu kỳ khác mà không bị lệch khỏi vị trí thẳng hàng.
Bởi vì các thanh dẫn hướng hấp thụ lực xoắn và lực bên có thể chạm tới phốt piston nên độ mài mòn được phân bổ khác so với trong xi lanh khí tiêu chuẩn. Thay vì tập trung ứng suất vào một vòng đệm và ống lót duy nhất, tải trọng được chia thành ba điểm chịu lực riêng biệt, đó là một lý do khiến thiết kế này được chỉ định cho các trạm hoạt động liên tục trong nhiều năm mà không cần xây dựng lại.
Thiết kế ba thanh hoạt động như thế nào
Nguyên lý hoạt động gần giống với bất kỳ xi lanh khí tác động kép nào: khí nén đi vào một buồng, đẩy piston về phía đối diện và thoát ra khỏi buồng kia thông qua một cổng hoặc van. Những thay đổi là cách lực tạo ra đạt đến tải.
- Không khí đi vào cổng phía sau và tạo áp suất cho buồng piston.
- Pít-tông di chuyển về phía trước và tấm phía trước - được bắt vít vào cả ba thanh dẫn hướng - di chuyển cùng với nó.
- Hai thanh dẫn hướng bên ngoài trượt qua ống lót hoặc ổ trục tuyến tính trong thân xi lanh, mang theo bất kỳ lực bên hoặc lực xoắn nào ra khỏi phốt piston.
- Thanh trung tâm (thường là chính thanh piston làm việc) cung cấp lực đẩy hoặc lực kéo đến đồ gá, dụng cụ kẹp hoặc dụng cụ kèm theo.
- Ở hành trình quay trở lại, không khí được chuyển hướng đến buồng đối diện và tấm rút lại theo cùng một đường dẫn.
Vì tấm không thể quay quanh trục của chính nó nên một xi lanh ba thanh có kích thước phù hợp thường giữ độ lệch góc dưới 0,03 đến 0,05 độ trong toàn bộ hành trình , dung sai quan trọng khi xi lanh định vị giá đỡ máy ảnh, đầu hàn hoặc đồ gá chính xác.
Tốc độ trong hành trình được điều khiển theo cách tương tự như trên bất kỳ xi lanh khí tiêu chuẩn nào: van điều khiển lưu lượng trên đồng hồ đo tốc độ không khí đi vào hoặc rời khỏi mỗi buồng. Sự khác biệt là do tấm không thể quay hoặc lắc lư nên việc điều chỉnh tốc độ tạo ra kết quả lặp lại nhiều hơn sau hành trình, vì đường tải không dịch chuyển khi xi lanh mòn.
Đệm ở các đầu hành trình hoạt động thông qua cơ chế kim có thể điều chỉnh tương tự được tìm thấy trên các xi lanh thông thường, nhưng chuyển động được dẫn hướng có nghĩa là tấm đi vào luôn đi trên một đường dẫn chính giữa, nhất quán. Tính nhất quán đó làm giảm độ mòn đệm không đều đôi khi xuất hiện trên các xi lanh không được dẫn hướng khi thanh trượt hơi lệch khỏi trục sau nhiều tháng hoạt động.

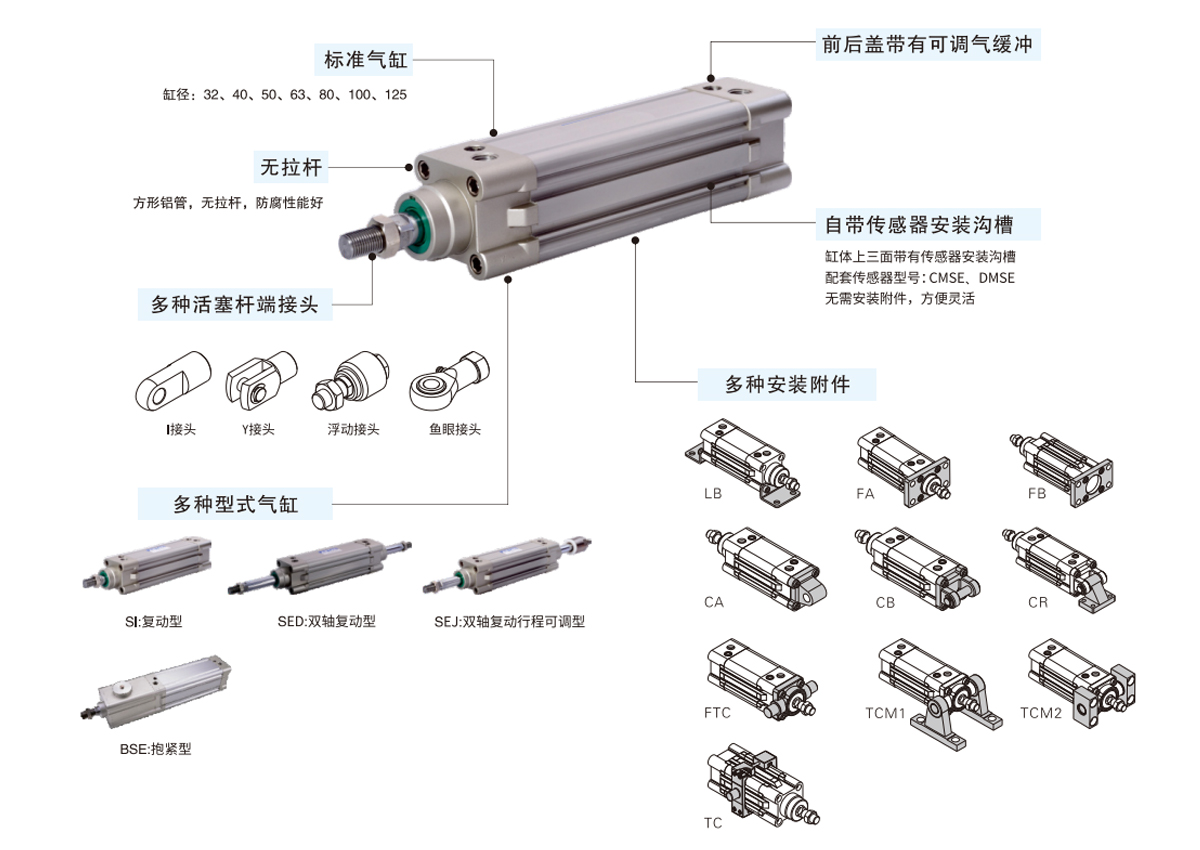

Xi lanh khí ba thanh và một thanh tiêu chuẩn
Việc lựa chọn giữa xi lanh ba thanh và xi lanh khí một thanh tiêu chuẩn tùy thuộc vào đường dẫn tải là thẳng hay lệch. Bảng dưới đây sắp xếp hai thiết kế theo các tiêu chí thực sự ảnh hưởng đến hiệu suất của máy.
| Tiêu chí | Xi lanh ba thanh | Thanh đơn tiêu chuẩn |
|---|---|---|
| Dung sai tải bên | Cao | Thấp đến trung bình |
| Điện trở quay | Tích hợp (tấm không quay) | Yêu cầu bộ chống xoay |
| Dấu chân tổng thể | Đường kính thân lớn hơn | Nhỏ gọn |
| Đơn giá điển hình | Caoer | Hạ xuống |
| Độ chính xác căn chỉnh theo thời gian | Ổn định trong suốt thời gian sử dụng lâu dài | Có thể trôi dạt khi ống lót thanh bị mòn |
| Phù hợp nhất | Bù tải, kẹp, đồ gá lắp | Nhiệm vụ đẩy hoặc kéo thẳng |
Nếu giá đỡ đã ngăn cản sự quay và lực tập trung vào trục thanh, thì xi lanh khí tiêu chuẩn thường là lựa chọn kinh tế hơn. Khi tải dịch chuyển ra khỏi trung tâm, dù chỉ một chút, cấu hình ba thanh sẽ lấy lại được mức giá cao hơn nhờ giảm độ mòn của ống lót và ít lỗi căn chỉnh hơn.
Ngoài ra còn có một tùy chọn ở giữa đáng được đề cập: một hình trụ tiêu chuẩn được ghép nối với thanh dẫn hướng trượt bên ngoài hoặc đường ray tuyến tính. Sự kết hợp này có thể phù hợp với một số độ cứng của thiết kế ba thanh, nhưng nó bổ sung thêm hai thành phần bổ sung, thêm hai bộ ốc vít và cụm tổng thể dài hơn. Đối với các nhà chế tạo máy đang cố gắng duy trì một trạm nhỏ gọn, xi lanh ba thanh tích hợp thường chiếm ưu thế về tổng diện tích mặc dù đơn giá cao hơn xi lanh trần tiêu chuẩn.
Ưu điểm kết cấu chính
Ba đặc tính xác định lý do tại sao các nhà thiết kế sử dụng xi lanh khí nén ba thanh thay vì thêm các thanh dẫn hướng bên ngoài vào xi lanh khí thân tròn.
Phân bố tải đều
Tấm được bắt vít vào cả ba thanh, do đó, bất kỳ lực đẩy xuống hoặc ngang nào đều được chia sẻ qua ba điểm chịu lực thay vì một điểm. Điều này làm lan rộng độ mòn của ống lót trên một diện tích tiếp xúc rộng hơn, đó là lý do tại sao xi lanh dẫn hướng thường tồn tại lâu hơn xi lanh không dẫn hướng trong nhiệm vụ kẹp lặp đi lặp lại. Trong một trụ thanh đơn mang cùng một tải trọng bù, tất cả ứng suất đó tập trung vào một ống lót và một mép bịt kín, đây thường là bộ phận đầu tiên bị hỏng khi chịu tải trọng bên duy trì.
Chuyển động không quay nhỏ gọn
Do quá trình quay bị chặn về mặt cơ học bởi cách bố trí thanh, nên người chế tạo máy bỏ qua các trục chống quay, khối dẫn hướng hoặc thanh có khóa riêng biệt sẽ làm tăng thêm chiều dài và chi phí cho việc lắp ráp. Điều này trở nên đặc biệt có giá trị trong các khoang máy chật hẹp, nơi mỗi centimet không gian di chuyển thêm phải được điều chỉnh phù hợp với dấu chân của các trạm lân cận.
Hiệu suất chu kỳ cao ổn định
Độ lệch giảm có nghĩa là ít tác động vi mô lên các vòng đệm trong mỗi chu kỳ. Trong các dây chuyền đóng gói hoặc dán nhãn hoạt động liên tục chạy vài chu kỳ mỗi phút, điều này có nghĩa là khoảng thời gian giữa các lần thay phớt bịt sẽ dài hơn.
Định vị lặp lại có thể dự đoán được
Vì tấm di chuyển dọc theo một đường dẫn hướng ba điểm cố định nên vị trí mà nó quay trở lại vào cuối mỗi hành trình vẫn nhất quán ngay cả sau khi sử dụng kéo dài. Khả năng dự đoán này là lý do chính khiến các trạm dựa trên cảm biến và hướng dẫn bằng thị giác chỉ định ba trụ thanh cho trục phải lặp lại vị trí của nó một cách chính xác, hết chu kỳ này đến chu kỳ khác.
Giảm phần cứng phụ trợ
Vì chức năng dẫn hướng đã được tích hợp sẵn trong thân xi lanh nên các kỹ sư không cần tìm nguồn, lắp và căn chỉnh một ray ổ trục tuyến tính riêng biệt. Ít bộ phận được mua hơn cũng có nghĩa là thời gian theo dõi của nhà cung cấp ít hơn và ít giao diện cơ khí có thể bị lỏng hơn theo thời gian.
Thông số kỹ thuật lỗ khoan và hành trình điển hình
Ba xi lanh dạng thanh được sản xuất trên phạm vi lỗ khoan rộng để phù hợp với mọi thứ, từ các thiết bị lắp ráp trên băng ghế dự bị đến các thiết bị nâng băng tải nặng hơn. Phạm vi tham chiếu bên dưới phản ánh kích thước danh mục thường được liệt kê cho dòng bình khí này.
| Kích thước lỗ khoan | Phạm vi hành trình chung | Nhiệm vụ điển hình |
|---|---|---|
| 12 đến 16mm | 10 đến 50mm | Lắp ráp nhẹ, chuyển chi tiết nhỏ |
| 20 đến 25mm | 25 đến 75mm | Tự động hóa chung, đồ gá kẹp |
| 32 đến 40mm | 30 đến 100mm | Nâng và định vị tải trung bình |
| 50 đến 63mm | 40 đến 150 mm | Xử lý băng tải và pallet hạng nặng |
| 80 đến 100 mm | 50 đến 200mm | Nâng cố định lớn, định vị kết cấu |
Áp suất làm việc đối với hầu hết các xi lanh khí ba thanh nằm trong khoảng từ 0,1 đến 1,0 MPa, với áp suất thử thủy tĩnh thường được đánh giá khoảng 1,5 MPa. Luôn xác nhận mức áp suất chính xác dựa trên bảng dữ liệu của mẫu cụ thể trước khi định cỡ cuối cùng, vì độ dày thành và vật liệu bịt kín khác nhau giữa các nhà sản xuất.
Kích thước lỗ khoan không phải là biến duy nhất đáng để kiểm tra. Đường kính thanh, khoảng cách thanh dẫn hướng và khoảng cách giữa các tấm lắp phía trước và phía sau đều ảnh hưởng đến lượng mômen tải mà xi lanh có thể hấp thụ tại một lỗ khoan nhất định. Hai xi lanh có cùng lỗ khoan nhưng khoảng cách thanh khác nhau có thể mang tải trọng bù khác nhau đáng kể, do đó, xếp hạng tải trọng mô men trên biểu dữ liệu quan trọng hơn kích thước lỗ khoan khi ứng dụng liên quan đến bất kỳ lực ngang nào.
Vật liệu và chi tiết xây dựng
Hầu hết các xi lanh khí nén ba thanh đều có chung cách tiếp cận xây dựng tương tự nhau, mặc dù hợp kim chính xác và cách xử lý bề mặt khác nhau tùy theo nhà sản xuất và loại nhiệm vụ mục tiêu.
Thân xi lanh
Ống chính và tấm cuối thường được gia công từ hợp kim nhôm, được chọn vì tỷ lệ cường độ trên trọng lượng thuận lợi so với thép. Việc xử lý bề mặt bằng anod hóa cứng là phổ biến, bổ sung thêm lớp oxit chống mài mòn cũng giúp cải thiện khả năng chống ăn mòn trong môi trường cửa hàng ẩm ướt hoặc bị ô nhiễm nhẹ.
Thanh dẫn hướng và ống lót
Các thanh dẫn hướng thường là thép được mài chính xác với lớp mạ crôm cứng hoặc lớp mạ tương tự để chống lại sự va chạm do tiếp xúc với ống lót nhiều lần. Vật liệu ống lót được chia thành hai loại chính: ống lót trượt bằng đồng hoặc composite cho mục đích chung và vòng bi tuyến tính cho các ứng dụng cần tốc độ cao hơn và ma sát khi chạy thấp hơn.
Con dấu
Các vòng đệm piston và thanh truyền thường là hợp chất cao su nitrile hoặc polyurethane phù hợp với không khí tiêu chuẩn của xưởng. Các ứng dụng liên quan đến nhiệt độ cao hơn, hệ thống không khí không dầu hoặc môi trường rửa trôi có thể yêu cầu một hợp chất bịt kín khác, do đó cần xác nhận tính tương thích của vật liệu bịt kín với các điều kiện cấp khí thực tế trước khi mua lần cuối.
Tùy chọn tự bôi trơn
Nhiều xi lanh ba thanh có sẵn với ống lót tự bôi trơn, giúp giảm tần suất bôi trơn thủ công ở những nơi lắp đặt khó tiếp cận. Tùy chọn này đặc biệt phổ biến trên các thiết bị dành cho các ô máy kín nơi việc truy cập bảo trì định kỳ bị hạn chế.
Ống lót trượt và Hướng dẫn sử dụng vòng bi tuyến tính
Loại ống lót được tích hợp trong xi lanh ba thanh có ảnh hưởng trực tiếp đến cả ma sát khi chạy và tuổi thọ sử dụng dự kiến, vì vậy nó xứng đáng được so sánh riêng ngoài danh sách thông số kỹ thuật chung.
| Yếu tố | Ống lót trượt | Vòng bi tuyến tính |
|---|---|---|
| Ma sát chạy | Trung bình | Thấp |
| Tốc độ thực tế tối đa | Hạ xuống | Caoer |
| Khả năng chịu ô nhiễm ánh sáng | Tốt hơn | Nhạy cảm hơn |
| Đơn giá tương đối | Hạ xuống | Caoer |
Các trạm lắp ráp và kẹp chung hoạt động với tốc độ vừa phải thường hoạt động tốt với ống lót trượt, đơn giản hơn, ít tốn kém hơn và chịu được môi trường xưởng sản xuất. Mặt khác, các trục gắp và đặt tốc độ cao được hưởng lợi từ ma sát thấp hơn của các thanh dẫn hướng ổ bi, vì lực cản giảm giúp xi lanh đạt tốc độ mục tiêu sớm hơn trong hành trình.
Ứng dụng công nghiệp phổ biến
Hành trình được dẫn hướng, không quay của xi lanh ba thanh khớp một cách tự nhiên vào các vị trí mà dụng cụ hoặc đồ gá phải vuông góc hoàn hảo với phôi.
- Xử lý vật liệu: sàn nâng và cánh tay chuyển băng tải giúp dịch chuyển các bộ phận giữa các trạm mà không bị nghiêng.
- Tự động hóa lắp ráp: các trạm ép và chèn trong đó công cụ phải nằm ở giữa bộ phận trong mỗi chu kỳ.
- Đóng gói và dán nhãn: đầu bịt kín và cánh tay dán nhãn ấn xuống liên tục ở tốc độ cao.
- Tích hợp kẹp và kẹp: dụng cụ cuối cánh tay trong đó hình trụ tự thay thế một khối dẫn hướng và trượt riêng biệt.
- Thiết bị kiểm tra và kiểm tra: đầu dò hoặc cảm biến cần tiếp cận một bộ phận dọc theo đường dẫn cố định, có thể lặp lại.
- Hỗ trợ dập và ép: chức năng kẹp hoặc giữ thứ cấp cùng với hành trình ép chính.
- Bộ thay đổi công cụ bằng rô-bốt: các tấm dẫn hướng giúp căn chỉnh đầu công cụ một cách chính xác trước khi cơ cấu khóa hoạt động.
- Xử lý chất bán dẫn và điện tử: các chuyển động truyền tải nhẹ nhàng, chính xác trong đó bất kỳ chuyển động quay nào cũng có thể làm sai lệch các thành phần mỏng manh.
Trong mỗi trường hợp, sự hấp dẫn là như nhau: một xi lanh khí nhỏ gọn sẽ thay thế xi lanh tiêu chuẩn cộng với một dẫn hướng tuyến tính riêng biệt, rút ngắn danh mục vật liệu và thời gian lắp ráp trên máy.
Trên hầu hết các ứng dụng này, ren chung là một công cụ hoặc vật cố định phải tiếp cận phôi theo cùng một cách mỗi lần mà không cần người vận hành hoặc kỹ sư phải bổ sung thêm phần cứng dẫn hướng chỉ để giữ chuyển động thẳng.
Cách chọn xi lanh ba thanh phù hợp
Định cỡ xi lanh khí dẫn hướng một cách chính xác sẽ tránh được hai kiểu hỏng hóc phổ biến: bộ phận có kích thước nhỏ hơn sẽ bị hao mòn nhanh chóng và bộ phận quá khổ làm tăng thêm trọng lượng không cần thiết và mức tiêu thụ không khí cho máy.
Khớp lỗ khoan với lực lượng lao động thực tế
Tính toán lực cần thiết ở áp suất đường ống dự kiến thấp nhất, sau đó thêm giới hạn an toàn khoảng 20 đến 30 phần trăm trước khi chọn kích thước lỗ khoan. Chạy xi lanh gần mức tối đa định mức của nó sẽ rút ngắn đáng kể tuổi thọ của vòng đệm.
Kiểm tra tải bù đắp, không chỉ trọng lượng
Ba trụ trụ được chọn riêng cho tải lệch tâm, vì vậy, hãy xác nhận bảng dữ liệu liệt kê tải trọng mô men cho phép chứ không chỉ định mức lực theo đường thẳng và so sánh nó với hình dạng lắp đặt thực tế của bạn.
Xác nhận đột quỵ với phòng thông quan
Thêm 5 đến 10 mm ngoài hành trình làm việc được tính toán để tấm không bao giờ chạm đáy so với nắp cuối trong quá trình hoạt động bình thường, giúp giảm tải sốc lên cơ cấu đệm.
Xem lại hướng lắp đặt
Mỗi kiểu lắp dọc, ngang và đảo ngược đặt các tải trọng duy trì khác nhau lên ống lót dẫn hướng. Xác nhận hướng dự định với nhà cung cấp nếu ứng dụng liên quan đến việc giữ thẳng đứng liên tục thay vì đẩy tạm thời.
Khớp loại ống lót với yêu cầu về tốc độ
Ống lót trượt phù hợp với các trạm có mục đích chung, tốc độ thấp hơn, trong khi các dẫn hướng ổ bi tuyến tính xử lý tốc độ chu kỳ cao hơn với ít ma sát khi chạy hơn. Việc chọn sai loại ống lót cho tốc độ dự định là nguyên nhân phổ biến dẫn đến tình trạng mòn sớm được các đội bảo trì báo cáo.
Xác nhận yêu cầu về chất lượng không khí
Kiểm tra xem ứng dụng có chạy bằng khí nén được bôi trơn hay không có dầu hay không vì các hợp chất bịt kín được tạo thành theo công thức khác nhau cho từng điều kiện. Việc trộn xi lanh định mức không có dầu vào đường dẫn khí được bôi trơn hoặc ngược lại có thể rút ngắn tuổi thọ của vòng đệm nhanh hơn dự kiến.
Lập kế hoạch cho chu kỳ làm việc, không chỉ tải cao điểm
Một xi lanh có thể thoải mái xử lý một lực đẩy nặng không thường xuyên vẫn có thể bị mòn nhanh chóng nếu cùng một tải được lặp lại hàng nghìn lần mỗi ca. Việc xem xét các chu kỳ dự kiến mỗi giờ cùng với việc tính toán lực sẽ mang lại bức tranh thực tế hơn về độ bền lâu dài so với một con số tải tối đa.
Mẹo cài đặt và bảo trì
Xi lanh khí nén ba thanh đơn giản về mặt cơ học, nhưng một số thói quen lắp đặt sẽ tạo ra sự khác biệt có thể đo lường được về tuổi thọ sử dụng.
- Căn chỉnh mặt lắp một cách chính xác; thậm chí một góc nhỏ tập trung không khớp sẽ gây mòn trên một thanh dẫn hướng thay vì trải đều trên cả ba thanh dẫn hướng.
- Sử dụng khí nén đã được lọc, sấy khô đúng cách; độ ẩm trong đường dẫn khí làm tăng tốc độ ăn mòn bên trong ống lót nhanh hơn hầu hết các nguyên nhân hư hỏng khác.
- Kiểm tra đệm hoặc đệm đệm vài tháng một lần trong các ứng dụng có chu kỳ cao, vì chúng bị mòn trước khi phớt piston chính bị mòn.
- Chỉ bôi trơn lại các ống lót tự bôi trơn bằng loại mỡ do nhà sản xuất chỉ định, vì chất bôi trơn không tương thích có thể làm mềm vật liệu ống lót theo thời gian.
- Chú ý phát ra âm thanh mài yếu trong quá trình thực hiện cú đánh; nó thường báo hiệu sự lệch trục của thanh trước khi xuất hiện bất kỳ vết mòn nào có thể nhìn thấy được.
- Kiểm tra định kỳ mô-men xoắn của dây buộc trên các tấm lắp phía trước và phía sau, vì sự rung động trong tế bào máy bận rộn có thể dần dần nới lỏng các bu lông được siết chặt chính xác trong quá trình lắp đặt.
- Ghi lại nhật ký áp suất không khí đang chạy theo thời gian; sự sụt giảm áp suất chậm, không giải thích được tại cùng một trạm thường chỉ ra rò rỉ phốt ở giai đoạn đầu cần được điều tra trước khi nó trở nên trầm trọng hơn.
Các xi lanh được kiểm tra theo lịch trình cố định có xu hướng đạt đến vài triệu chu kỳ trước khi yêu cầu xây dựng lại toàn bộ vòng đệm , so với các thiết bị không được kiểm soát, thường bị hỏng sớm hơn do rò rỉ không khí dần dần mà không được chú ý cho đến khi áp suất đầu ra giảm xuống.
Nhận biết các dấu hiệu cảnh báo sớm
Hầu hết các trục trặc của xi lanh ba thanh đều đưa ra một số cảnh báo trước khi dừng hoàn toàn. Thời gian chu kỳ tăng nhẹ, thay đổi âm thanh của hành trình hoặc một lượng nhỏ rò rỉ không khí có thể nhìn thấy ở khớp nối đều là những tín hiệu đáng để điều tra trong khoảng thời gian bảo trì theo lịch trình tiếp theo thay vì chờ đợi sự cố hoàn toàn giữa ca.
Lưu trữ trước khi cài đặt
Nếu xi lanh được cất giữ trước khi lắp vào, hãy giữ xi lanh trong bao bì ban đầu để tránh bụi và hơi ẩm. Bề mặt thanh để tiếp xúc trong thời gian dài có thể bị ăn mòn bề mặt nhẹ, sau đó làm tăng tốc độ mài mòn của ống lót khi thiết bị cuối cùng được đưa vào sử dụng.
Câu hỏi thường gặp
Thiết kế ba thanh thực sự ngăn cản điều gì?
Nó ngăn không cho tấm chuyển động quay và ngăn tải trọng bên tiếp cận trực tiếp với phốt pít-tông, vì thay vào đó các thanh dẫn hướng sẽ hấp thụ lực đó.
Xi lanh ba thanh có giống như xi lanh khí không thanh không?
Không. Một xi lanh không cần trục di chuyển một cỗ xe dọc theo bên ngoài ống mà không có cần trục nào nhô ra ngoài. Xi lanh ba thanh vẫn có một thanh piston kéo dài, được đỡ bởi hai thanh dẫn hướng bổ sung.
Xi lanh ba thanh có thể thay thế đường ray dẫn hướng tuyến tính không?
Có, trong các ứng dụng tải nhẹ đến trung bình, vì các thanh dẫn hướng tích hợp sẵn có khả năng chống quay và tải trọng bên vừa phải, loại bỏ nhu cầu về đường ray và bàn trượt riêng biệt.
Những xi lanh này thường có thể chịu được tải trọng bao nhiêu?
Nó thay đổi tùy theo kích thước lỗ khoan và khoảng cách thanh, do đó, tải trọng mô men cho phép được liệt kê trên biểu dữ liệu của mô hình cụ thể phải luôn được kiểm tra thay vì giả định từ một hình chung.
Xi lanh ba thanh có cần van hoặc phụ kiện đặc biệt không?
Không. Van, phụ kiện và bộ điều khiển tốc độ tác động kép tiêu chuẩn được sử dụng với bất kỳ xi lanh khí nào khác hoạt động theo cách tương tự với bộ ba thanh.
Nhược điểm chính so với xi lanh tiêu chuẩn là gì?
Đường kính thân lớn hơn và đơn giá cao hơn là những điểm cân bằng chính, đó là lý do tại sao thiết kế này được dành riêng cho các ứng dụng thực sự cần khả năng chịu tải bù đắp.
Các thanh dẫn hướng có thể được điều chỉnh nếu tấm hơi lệch khỏi hình vuông không?
Nói chung là không. Khoảng cách giữa các thanh và căn chỉnh ống lót được cố định tại nhà máy, do đó, việc căn chỉnh sai liên tục thường dẫn đến vấn đề về giá đỡ hoặc độ mòn của ống lót hơn là điều gì đó có thể điều chỉnh được tại chỗ.
Nhiệt độ ảnh hưởng đến hiệu suất như thế nào?
Các hợp chất bịt kín tiêu chuẩn được đánh giá theo nhiệt độ sàn xưởng điển hình. Trong môi trường nóng hoặc lạnh bất thường, hãy xác nhận xếp hạng vật liệu bịt kín với nhà cung cấp vì nhiệt độ khắc nghiệt có thể ảnh hưởng đến tính linh hoạt của vòng đệm và hiệu suất bịt kín theo thời gian.
Ba xi lanh thanh có tương thích với cảm biến vị trí không?
Đúng. Nhiều mẫu chấp nhận cảm biến vị trí trạng thái rắn hoặc sậy từ tính tiêu chuẩn được gắn dọc theo thân máy, giống như cách chúng gắn vào bình khí thông thường.
Bao lâu thì nên kiểm tra ống lót dẫn hướng?
Đối với các ứng dụng hoạt động chung, việc kiểm tra bằng hình ảnh và âm thanh trong quá trình bảo trì định kỳ vài tháng một lần là điển hình, với việc kiểm tra thường xuyên hơn được khuyến nghị cho các trạm hoạt động liên tục hoặc chu kỳ cao.
Những xi lanh này có thể chạy trên hệ thống khí nén không dầu không?
Nhiều mẫu có sẵn ở dạng không dầu với các hợp chất bịt kín tương thích. Hãy xác nhận tùy chọn này một cách cụ thể khi đặt hàng, vì công thức làm kín tiêu chuẩn có thể mòn nhanh hơn nếu không có bất kỳ chất bôi trơn nào trong nguồn cung cấp không khí.
Chỉ riêng kích thước lỗ khoan có quyết định được trọng lượng mà một xi lanh ba thanh có thể nâng được không?
Không. Lực nâng cũng phụ thuộc vào áp suất đường và diện tích hiệu dụng của pít-tông, vì vậy hai xi-lanh có cùng lỗ khoan có thể tạo ra lực tạo ra khác nhau nếu chúng chạy ở áp suất làm việc khác nhau.
