Xi lanh khí là gì? Các loại, công dụng và cách chúng hoạt động

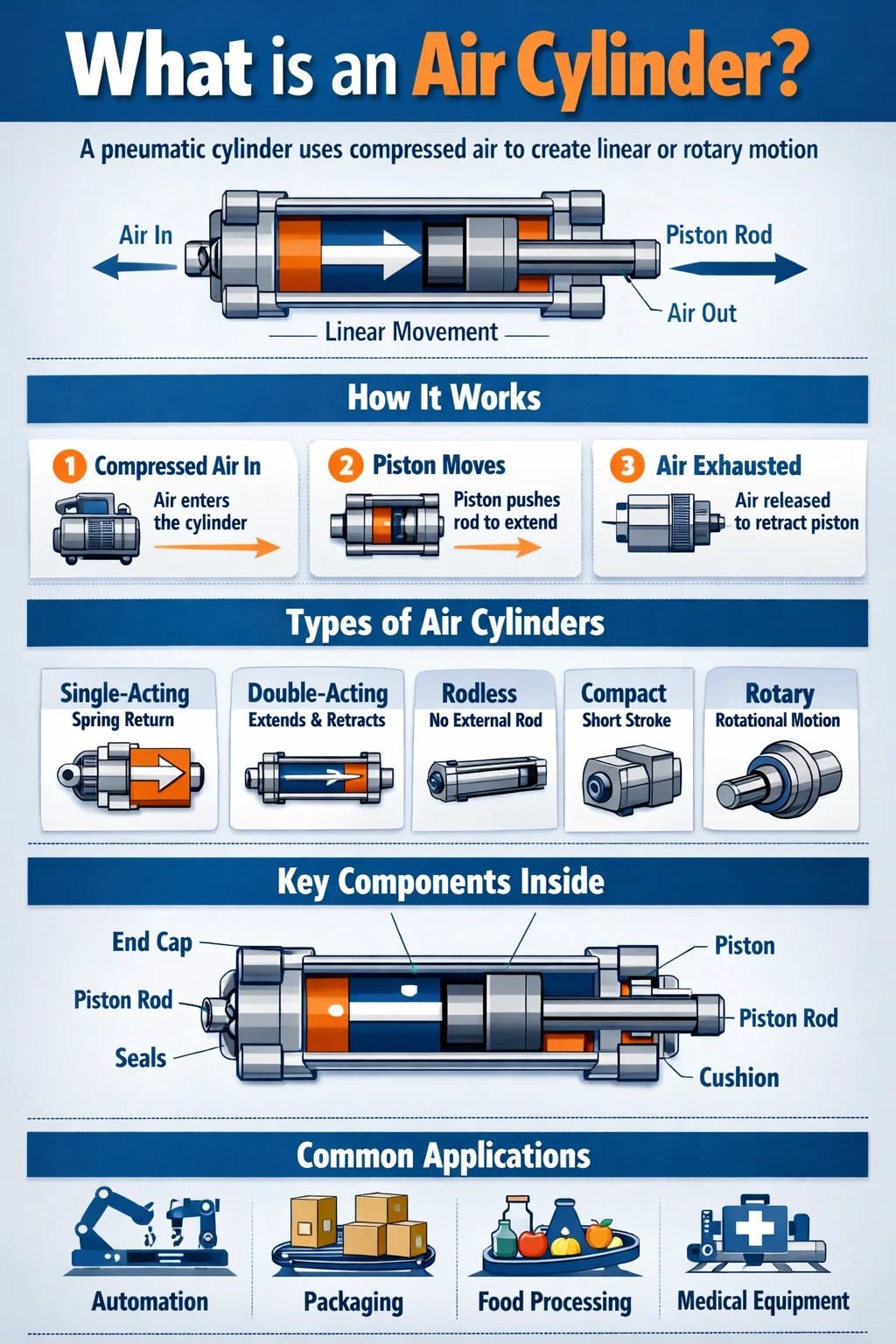

Xi lanh khí là gì?

Một xi lanh khí - còn gọi là xi lanh khí nén - là một thiết bị cơ khí sử dụng khí nén để tạo ra chuyển động và lực tuyến tính hoặc quay. Nó chuyển đổi năng lượng tiềm năng được lưu trữ trong không khí có áp suất thành công cơ học được kiểm soát. Nói một cách đơn giản hơn: bạn đẩy khí nén vào và xi lanh đẩy một thứ gì đó - một cái kẹp, một cái ép, một van, một cánh cửa - với một lượng lực chính xác, có thể lặp lại.

Xi lanh khí là một trong những thiết bị truyền động được sử dụng rộng rãi nhất trong tự động hóa công nghiệp. Chúng xuất hiện trong dây chuyền lắp ráp, máy đóng gói, sản xuất ô tô, chế biến thực phẩm, thiết bị y tế và vô số hệ thống khác. Sự phổ biến của chúng đến từ sự kết hợp giữa tính đơn giản, chi phí thấp, tốc độ cao và độ sạch vốn có so với các giải pháp thay thế thủy lực.

Một xi lanh khí nén tiêu chuẩn bao gồm một thùng hình trụ, một pít-tông, một thanh pít-tông, các nắp cuối, vòng đệm và các cổng để không khí vào và ra. Khi khí nén - thường ở 60 đến 120 PSI (4 đến 8 bar) trong hầu hết các môi trường công nghiệp - đi vào một phía của pít-tông, nó tạo ra sự chênh lệch áp suất dẫn động pít-tông và thanh truyền kèm theo nó theo một hướng. Việc giải phóng hoặc chuyển hướng không khí sẽ đảo ngược hoặc rút lại chuyển động.

Cơ chế cơ bản này hầu như không thay đổi trong hơn một thế kỷ, tuy nhiên nền sản xuất hiện đại đã cải tiến các bình khí để hoạt động với dung sai đo bằng micromet, vòng đời vượt quá 20 triệu nét và thời gian phản hồi nhanh tới vài mili giây.

Xi lanh khí hoạt động như thế nào: Cơ chế cốt lõi

Hiểu cách hoạt động của xi lanh khí nén đòi hỏi phải xem xét áp suất, diện tích và lực cùng nhau. Lực đầu ra mà hình trụ tạo ra được xác định bằng công thức đơn giản:

Lực (F) = Áp suất (P) × Diện tích (A)

Ví dụ, một xi lanh có đường kính lỗ khoan 50 mm có diện tích piston xấp xỉ 19,6 cm2. Ở áp suất cung cấp 6 bar (87 PSI), nó tạo ra lực đẩy lý thuyết khoảng 1.178 Newton (khoảng 265 lbf) . Lực thực tế ít hơn một chút do ma sát và lực cản của phốt, thường vào khoảng 80–90% giá trị lý thuyết.

Hoạt động từng bước

1. Một máy nén tạo ra và lưu trữ khí nén trong bể chứa.
2. Van điều khiển hướng (thường là van 4/2 hoặc 5/2) dẫn không khí đến cổng thích hợp trên xi lanh.
3. Khí nén đi vào buồng xi lanh và đẩy vào mặt piston.
4. Piston di chuyển, đẩy thanh truyền ra ngoài (hành trình kéo dài).
5. Van chuyển đổi, đưa không khí sang phía đối diện và làm cạn kiệt khoang đầu tiên.
6. Piston rút về vị trí ban đầu.

Tốc độ được điều khiển bởi các van điều khiển dòng chảy (còn gọi là van kim hoặc van tiết lưu), nhằm hạn chế tốc độ không khí có thể đi vào hoặc thoát ra khỏi buồng xi lanh. Các tính năng đệm được tích hợp trong các nắp cuối sẽ làm chậm pít-tông ở gần cuối hành trình để tránh hư hỏng do va chạm — một yếu tố quan trọng cần cân nhắc khi tải nặng hoặc hành trình dài.

Các loại xi lanh khí và sự khác biệt của chúng

Không phải tất cả các xi lanh khí nén đều giống nhau. Loại được chọn cho bất kỳ ứng dụng nào đều phụ thuộc vào chuyển động cần thiết, không gian sẵn có, đặc điểm tải trọng và điều kiện môi trường. Dưới đây là các danh mục được sử dụng phổ biến nhất:

Xi lanh tác động đơn

Xy lanh tác động đơn sử dụng khí nén để di chuyển piston chỉ theo một hướng. Chuyển động quay trở lại được thực hiện bằng lò xo bên trong hoặc tải trọng bên ngoài (ví dụ như trọng lực). Những xi lanh này chỉ có một cổng hàng không. Chúng đơn giản hơn, sử dụng ít không khí hơn trong mỗi chu kỳ và lý tưởng cho các ứng dụng kẹp, dập và giữ trong đó lực làm việc chỉ cần theo một hướng. Kích thước lỗ khoan phổ biến dao động từ 8 mm đến 100 mm , với chiều dài hành trình thường lên tới 200 mm do giới hạn của lò xo.

Xi lanh tác động kép

Loại được sử dụng rộng rãi nhất trong tự động hóa công nghiệp. Xy lanh tác động kép sử dụng khí nén cho cả hành trình kéo và rút. Hai cổng dẫn khí - một cổng ở mỗi bên của piston - cho phép điều khiển độc lập từng hướng. Điều này cung cấp lực được điều khiển theo cả hai hướng, làm cho nó phù hợp để đẩy, kéo, nâng, nhấn và bất kỳ ứng dụng nào yêu cầu kiểm soát chủ động hành trình quay trở lại. Kích thước lỗ khoan có thể dao động từ 6 mm đến hơn 500 mm và nét có thể kéo dài đến vài mét trong các thiết kế chuyên dụng.

Xi lanh không cần trục

Thay vì một thanh piston thông thường kéo dài từ một đầu, một xi lanh không cần truyền chuyển động thông qua khớp nối cơ hoặc từ dọc theo bên ngoài thùng xi lanh. Thiết kế này yêu cầu khoảng một nửa chiều dài cài đặt của một hình trụ thông thường cho cùng một hành trình, khiến nó có giá trị trong không gian chật hẹp. Xi lanh không cần trục thường được sử dụng trong các hệ thống gắp và đặt, tự động hóa giàn và bàn trượt.

Xi lanh nhỏ gọn và hành trình ngắn

Còn được gọi là hình trụ phẳng hoặc hình trụ pancake, chúng được thiết kế cho những hành trình rất ngắn - thường 1 mm đến 50 mm - trong không gian hạn chế. Kiểu dáng nhỏ gọn khiến chúng trở thành sản phẩm được yêu thích trong sản xuất điện tử, xử lý PCB và lắp ráp thiết bị y tế ở những nơi có không gian hạn chế.

Thiết bị truyền động quay

Trong khi hầu hết mọi người liên kết xi lanh khí với chuyển động tuyến tính, thì bộ truyền động khí nén quay chuyển đổi khí nén thành chuyển động góc. Chúng được sử dụng để xoay van, định vị các bộ phận hoặc bảng chỉ số truyền động. Các góc quay phổ biến là 90°, 180° và 270° , mặc dù các phiên bản quay liên tục cũng tồn tại.

Xi lanh song song

Hai xi lanh mắc nối tiếp dùng chung một cần piston. Cấu hình này gần như tăng gấp đôi lực đầu ra mà không làm tăng đường kính lỗ khoan — hữu ích khi cần lực cao nhưng đường kính lắp đặt bị hạn chế.

Xi lanh đa vị trí

Xi lanh tiêu chuẩn có hai vị trí: mở rộng hoàn toàn và rút lại hoàn toàn. Xi lanh đa vị trí (hoặc nhiều giai đoạn) kết hợp hai hoặc nhiều xi lanh để đạt được ba hoặc bốn vị trí riêng biệt dọc theo hành trình. Điều này rất hữu ích cho các hoạt động lập chỉ mục, định vị bộ phận và lắp ráp yêu cầu nhiều điểm dừng mà không cần điều khiển servo.

Các thành phần chính bên trong xi lanh khí nén

Mỗi xi lanh khí - bất kể loại hay kích thước - đều được chế tạo từ một số bộ phận quan trọng. Việc hiểu các bộ phận này sẽ giúp ích khi xác định, bảo trì hoặc xử lý sự cố xi lanh tại hiện trường.

• Thùng (Ống xi lanh): Thân chính chứa piston và dẫn hướng chuyển động của nó. Thường được làm từ hợp kim nhôm, thép không gỉ hoặc ống thép carbon với bề mặt bên trong được mài giũa chính xác. Độ nhám bề mặt thường được giữ ở Ra 0,4–0,8 µm để giảm thiểu độ mòn của phốt.
• Pít-tông: Bộ phận hình đĩa ngăn cách hai khoang khí bên trong thùng. Nó chuyển áp suất khí nén thành lực cơ học trên thanh. Piston mang vòng chữ O hoặc vòng đệm môi để tránh rò rỉ không khí giữa các buồng.
• Thanh pít-tông: Một trục thép được mài chính xác (thường được mạ crom hoặc anod hóa cứng) gắn vào piston và kéo dài qua một hoặc cả hai nắp đầu. Đường kính thanh có kích thước để chống oằn dưới tải trọng nén - thường sử dụng công thức oằn cột của Euler cho các hành trình dài hơn.
• Mũ kết thúc (Đầu và Mũ): Đóng hai đầu thùng lại. Nắp cuối bên thanh truyền (đầu) chứa vòng đệm thanh và vòng đệm gạt nước. Nắp (nắp) phía mù có thể bao gồm van đệm và cổng dẫn khí.
• Con dấu: Có lẽ là thành phần quan trọng nhất trong việc bảo trì. Phớt piston ngăn chặn rò rỉ qua buồng; vòng đệm thanh ngăn chặn rò rỉ bên ngoài; phớt gạt nước (còn gọi là phớt gạt nước) loại trừ bụi và chất gây ô nhiễm xâm nhập. Các vật liệu bịt kín phổ biến bao gồm NBR (nitril), Polyurethane, PTFE và Viton - mỗi loại phù hợp với phạm vi nhiệt độ và môi trường khác nhau.
• Van đệm: Van kim có thể điều chỉnh được tích hợp vào các nắp cuối để giữ một túi khí nhỏ phía trước pít-tông gần cuối hành trình, làm giảm tốc độ dần dần. Nếu không có đệm, xi lanh hoạt động ở tốc độ cao với tải nặng có thể tạo ra lực tác động vượt quá 10 kN , gây ra sự mài mòn sớm hoặc hư hỏng kết cấu.
• Vòng bi thanh (Ống lót): Bề mặt ổ trục có độ ma sát thấp ở nắp đầu giúp dẫn hướng thanh và hấp thụ tải trọng bên. Thường được làm từ đồng thiêu kết hoặc polyme tự bôi trơn loại IGUS.
• Cảm biến vị trí / Công tắc từ: Nhiều xi lanh bao gồm một rãnh bên ngoài để gắn các công tắc sậy hoặc cảm biến hiệu ứng Hall phát hiện nam châm gắn trong piston. Chúng cung cấp phản hồi vị trí - tín hiệu được mở rộng hoàn toàn hoặc rút lại hoàn toàn - mà không có bất kỳ sự xâm nhập nào vào thân xi lanh.

Thông số kỹ thuật chính cần hiểu khi chọn xi lanh khí

Việc chọn xi lanh khí nén phù hợp cho một ứng dụng có nhiều sắc thái hơn so với lần đầu xuất hiện. Việc xác định sai thông số kỹ thuật có thể dẫn đến lực không đủ, vòng đệm sớm bị hỏng, thanh truyền bị vênh hoặc thời gian chu kỳ kém. Dưới đây là các thông số quan trọng nhất:

Đường kính lỗ khoan

Đường kính trong của thùng. Đây là yếu tố chính quyết định lực lượng đầu ra. Kích thước lỗ khoan tiêu chuẩn tuân theo ISO 6432 (đối với đường kính lỗ khoan 8–25 mm) và ISO 15552 (đối với 32–320 mm). Các kích thước phổ biến bao gồm 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 và 200 mm. Lỗ khoan lớn hơn có nghĩa là nhiều lực hơn ở cùng một áp suất nhưng cũng tiêu thụ nhiều không khí hơn trong mỗi chu kỳ.

Chiều dài hành trình

Tổng khoảng cách di chuyển của cần piston từ khi rút hoàn toàn đến khi mở rộng hoàn toàn. Các nét tiêu chuẩn thường có sẵn với khoảng tăng 25 mm, mặc dù độ dài tùy chỉnh là phổ biến. Hành trình dài hơn làm tăng nguy cơ bị vênh thanh và yêu cầu kiểm tra mức tải trọng bị vênh của xi lanh so với lực nén tác dụng.

Áp suất vận hành

Hầu hết các xi lanh khí nén công nghiệp được đánh giá cho 1 đến 10 bar (14,5 đến 145 PSI) áp lực làm việc. Nguồn cung cấp không khí phổ biến nhất cho cây trồng là 6–7 bar. Luôn xác nhận mức áp suất vận hành tối đa của xi lanh trước khi lắp đặt - vượt quá mức này có thể làm vỡ vòng đệm hoặc làm biến dạng các nắp đầu.

Đường kính thanh và khả năng chống uốn

Đối với tải trọng nén (đẩy), thanh phải được kiểm tra độ vênh, đặc biệt là trên các hành trình dài. Tải trọng nén an toàn phụ thuộc vào đường kính thanh, chiều dài uốn tự do và cấu hình lắp đặt. Một xi lanh có cần 20 mm ở chiều dài tự do 800 mm chỉ có thể xử lý một cách an toàn 3–4 kN khi nén - nhỏ hơn đáng kể so với lực piston lý thuyết của nó.

Nhiệt độ hoạt động

Xi lanh tiêu chuẩn có vòng đệm NBR hoạt động giữa -20°C và 80°C . Đối với nhiệt độ cao hơn (lên tới 200°C), cần có con dấu Viton hoặc PTFE. Các biến thể cấp thực phẩm và phòng sạch sử dụng vật liệu đặc biệt và xử lý bề mặt để đáp ứng các tiêu chuẩn vệ sinh và ô nhiễm.

Kiểu lắp

Làm thế nào một xi lanh được gắn vào khung máy có ý nghĩa quan trọng đối với việc phân phối và căn chỉnh tải trọng. Các kiểu lắp phổ biến bao gồm:

• Gắn chân/mặt bích: Lắp đặt cố định, cứng cáp. Tốt nhất cho tải tuyến tính thuần túy không có biến thiên góc.
• Ngàm khoan (trục phía sau): Cho phép xi lanh quay, chịu được tải trọng thay đổi góc trong hành trình.
• Gắn kết trunnion: Xoay từ bên cạnh, thích hợp cho các ứng dụng nặng với chuyển động góc đáng kể.
• Phụ kiện đính kèm đầu thanh: Mắt thanh hình cầu hoặc đầu thanh khoan ở đầu cho phép căn chỉnh góc tại điểm kết nối tải.

Nơi sử dụng xi lanh khí: Ứng dụng trong thế giới thực

Xi lanh khí nén xuất hiện trong hầu hết mọi ngành công nghiệp liên quan đến chuyển động tự động. Tốc độ, sự đơn giản và độ sạch của chúng (khí thải chỉ là không khí chứ không phải dầu) khiến chúng trở thành thiết bị truyền động được lựa chọn trong vô số môi trường.

Tự động hóa sản xuất và lắp ráp

Trong các nhà máy ô tô, xi lanh khí nén điều khiển các thiết bị hàn robot, kẹp bộ phận, dụng cụ ép và bộ chuyển hướng băng tải. Một dây chuyền lắp ráp đơn lẻ có thể chứa hàng trăm đến hàng nghìn bình khí hoạt động ở tốc độ chu kỳ 30 đến 120 chu kỳ mỗi phút . Khả năng lặp lại của định vị bằng khí nén — với các vị trí cuối có điểm dừng cứng — khiến chúng trở nên đáng tin cậy khi sản xuất số lượng lớn.

Máy đóng gói

Máy chiết rót, đầu đóng nắp, dụng cụ dán nhãn, máy dựng thùng carton và máy dán thùng đều phụ thuộc vào xi lanh khí nén để chuyển động nhanh và lặp lại. Một dây chuyền đóng chai chạy với tốc độ 600 chai mỗi phút sẽ quay xi lanh nạp 10 lần mỗi giây - đặt ra yêu cầu cao về tuổi thọ vòng đệm và thời gian phản hồi của van.

Chế biến thực phẩm và đồ uống

Xi lanh bằng thép không gỉ có con dấu tuân thủ FDA được sử dụng trong việc chia khẩu phần thịt, máy làm bánh, chế biến sữa và phân loại rau. Khả năng rửa sạch thiết bị bằng nước và chất tẩy rửa mà không làm hỏng bộ truyền động là một lợi thế quan trọng so với các giải pháp thay thế thủy lực trong môi trường này.

Thiết bị y tế và dược phẩm

Các xi lanh tương thích với phòng sạch được làm từ nhôm anod hóa hoặc thép không gỉ với các vòng đệm thoát khí thấp xuất hiện trong máy ép viên, thiết bị làm đầy ống tiêm và máy phân tích chẩn đoán. Những xi lanh này phải đáp ứng các tiêu chuẩn ô nhiễm nghiêm ngặt và thường hoạt động với không khí đạt chất lượng thiết bị được lọc đến 0,01 µm .

Xây dựng và thiết bị nặng

Trong khi máy móc xây dựng lớn chủ yếu sử dụng xi lanh thủy lực để có tỷ lệ lực trên kích thước vượt trội, xi lanh khí nén xuất hiện trong phanh hơi cho xe tải và xe lửa, búa khí nén, dụng cụ tán đinh và cơ cấu vận hành cửa. Khí nén ở áp suất 8–10 bar có thể tạo ra lực phanh đủ để dừng xe tải có khớp nối 40 tấn một cách đáng tin cậy trong điều kiện ẩm ướt và bụi bặm.

In ấn và xử lý giấy

Máy ép offset dạng web, máy ép cấp giấy và máy chuyển đổi giấy sử dụng xi lanh khí nén để điều chỉnh cuộn nip, bật/tắt ấn tượng, điều khiển đài phun mực và cơ cấu kẹp. Tốc độ truyền động bằng khí nén phù hợp với tốc độ chạy cao của máy ép hiện đại - một số hoạt động ở tốc độ trên 15.000 tờ mỗi giờ .

Máy nông nghiệp

Máy trồng, máy phun và thiết bị thu hoạch sử dụng bình khí để ngắt đo hạt giống, gấp cần phun và điều khiển cửa sau. Độ bền trong môi trường ngoài trời với bụi, bùn và nhiệt độ dao động từ -30°C khi bảo quản vào mùa đông đến 50°C khi vận hành ngoài đồng vào mùa hè là yêu cầu chính đối với các bộ phận khí nén nông nghiệp.

Xi lanh khí so với xi lanh thủy lực so với thiết bị truyền động điện

Khi các kỹ sư chọn loại thiết bị truyền động, họ so sánh xi lanh khí nén với hai lựa chọn thay thế chính: xi lanh thủy lực và thiết bị truyền động điện (giai đoạn tuyến tính điều khiển bằng servo hoặc bước). Mỗi công nghệ có một điểm hấp dẫn riêng biệt.

Hiệu suất năng lượng của hệ thống khí nén - thường được trích dẫn ở khoảng tổng cộng 10–15% khi tính đến sự kém hiệu quả của máy nén, tổn thất phân phối và tổn thất khí thải - là điểm yếu đáng kể nhất của chúng trong bối cảnh sản xuất chú trọng đến năng lượng hiện đại. Tuy nhiên, chi phí đơn vị thấp, độ tin cậy và sự sẵn có rộng rãi của cơ sở hạ tầng khí nén của nhà máy tiếp tục khiến xi lanh khí nén trở thành mặc định thực tế cho các ứng dụng tốc độ cao, lực vừa phải.

Bộ truyền động điện ngày càng cạnh tranh cho các ứng dụng yêu cầu định vị trung gian chính xác, điều khiển lực hoặc cấu hình chuyển động có thể lập trình - những khả năng mà xi lanh khí nén tiêu chuẩn không thể sánh được nếu không thêm van tỷ lệ và cảm biến phản hồi, làm tăng đáng kể độ phức tạp và chi phí.

Mạch khí nén: Cách xi lanh khí kết nối với hệ thống

Một air cylinder is only one part of a pneumatic circuit. To function correctly, it needs a properly designed system around it. Understanding the supporting components is essential for anyone specifying or maintaining pneumatic systems.

Bộ phận chuẩn bị không khí (FRL)

Bộ phận FRL - Bộ lọc, Bộ điều chỉnh, Bộ bôi trơn - điều hòa khí nén trước khi đến xi lanh. Bộ lọc loại bỏ các hạt và độ ẩm; bộ điều chỉnh đặt áp suất làm việc; chất bôi trơn (ngày nay ít được sử dụng phổ biến hơn với các phốt tự bôi trơn hiện đại) bổ sung thêm một lớp sương dầu mịn để bảo vệ các bộ phận bên trong. Vận hành xi lanh với không khí bẩn, ướt hoặc áp suất không đúng là nguyên nhân chính gây ra hỏng hóc sớm.

Van điều khiển hướng

Van định hướng hoạt động bằng điện từ - thường Cấu hình 5/2 hoặc 5/3 - Kiểm soát cổng nào của xi lanh tác động kép nhận không khí cấp và cổng nào xả ra. Thời gian đáp ứng của 5–15 mili giây là điển hình cho van điện từ tiêu chuẩn. Các ứng dụng tốc độ cao có thể sử dụng van điều khiển bằng phi công hoặc loại van để chuyển đổi nhanh hơn.

Van điều khiển dòng chảy

Kiểm soát lưu lượng đồng hồ đo là phương pháp tiêu chuẩn để điều chỉnh tốc độ trong xi lanh khí nén. Chúng hạn chế dòng khí thải rời khỏi xi lanh, tạo ra áp suất ngược làm đệm và kiểm soát tốc độ piston. Meter-in (hạn chế nguồn cung cấp) được sử dụng trong các tình huống cụ thể nhưng có thể gây ra tốc độ không nhất quán với các mức tải khác nhau.

Bộ điều chỉnh áp suất và van an toàn

Bộ điều chỉnh điểm sử dụng riêng lẻ cho phép các xi lanh khác nhau trong cùng một hệ thống hoạt động ở các áp suất khác nhau - ví dụ: lực kẹp nhẹ lên bộ phận dễ vỡ cùng với thao tác ép lực cao. Van xả an toàn cắt nguồn cung cấp không khí cho toàn bộ khu vực hoặc máy móc trong tình huống dừng khẩn cấp, giải phóng năng lượng dự trữ một cách an toàn.

Các vấn đề thường gặp với xi lanh khí và cách chẩn đoán chúng

Ngay cả các xi lanh khí nén được lắp đặt chính xác và xác định rõ ràng cũng gặp phải vấn đề theo thời gian. Biết các chế độ lỗi phổ biến nhất giúp tiết kiệm thời gian chẩn đoán và ngăn ngừa thời gian ngừng hoạt động ngoài dự kiến.

Rò rỉ không khí

Rò rỉ bên ngoài xung quanh cần piston hoặc phụ kiện cổng thường có thể được phát hiện bằng âm thanh hoặc bằng cách bôi nước xà phòng và quan sát bong bóng. Rò rỉ bên trong qua phốt pít-tông làm cho xi-lanh bị trượt hoặc không giữ được vị trí khi chịu tải - có thể nghe thấy khi không khí thoát ra qua cổng xả khi xi-lanh được lệnh giữ. Thay thế con dấu là sửa chữa tiêu chuẩn; bộ dụng cụ thay thế có sẵn cho hầu hết các xi lanh tiêu chuẩn ISO.

Chuyển động chậm hoặc không nhất quán

Xi lanh chậm chạp thường do dòng chảy bị hạn chế từ bộ lọc bị tắc, ống có kích thước nhỏ, bộ điều khiển dòng chảy đóng một phần hoặc van định hướng bị mòn hoặc bị nhiễm bẩn. Kiểm tra áp suất cung cấp tại cổng xi lanh (không chỉ ở máy nén) — áp suất giảm đáng kể khi chạy ống dài hoặc phụ kiện có kích thước nhỏ là điều thường gặp ở các nhà máy nơi hệ thống phân phối đã phát triển hữu cơ qua nhiều năm.

Ghi điểm thanh và mòn con dấu sớm

Tải trọng bên - lực tác dụng vuông góc với trục xi lanh - tăng tốc độ mài mòn của thanh truyền và vòng đệm. Xi lanh được thiết kế chỉ để chịu tải dọc trục. Nếu ứng dụng khiến thanh chịu tải trọng bên, cần thêm thanh dẫn hướng tuyến tính hoặc ổ trục ngoài để chịu tải ngoài trục. Không khí bị ô nhiễm (các hạt hoặc nước) cũng gây ra hiện tượng mài mòn bên trong thùng.

Va đập cuối hành trình và thiệt hại do va chạm

Khi xi lanh đi đến cuối hành trình và pít-tông tác động lên nắp cuối với năng lượng cao, nó sẽ tạo ra sóng xung kích, tiếng ồn và ứng suất cơ học. Điều chỉnh van đệm tích hợp (xoay kim theo chiều kim đồng hồ để tăng hạn chế) là bước đầu tiên. Nếu xi lanh thiếu đệm, có thể thêm bộ giảm xóc bên ngoài hoặc bộ điều khiển giảm tốc có thể điều chỉnh vào mạch.

Xi lanh không thể di chuyển

Một xi lanh hoàn toàn không chuyển động thường chỉ ra: không có nguồn cung cấp không khí (van không chuyển mạch, đường bị chặn, bộ cách ly đóng), piston bị kẹt do ăn mòn (thường xảy ra sau khi bảo quản lâu mà không bôi trơn) hoặc thanh truyền bị gãy do tải bên quá mức hoặc quá áp. Kiểm tra có hệ thống - xác minh áp suất tại cổng, xác nhận việc chuyển van bằng chỉ báo điện từ, sau đó kiểm tra xi lanh một cách cơ học - nhanh chóng xác định nguyên nhân.

Thực hành bảo trì tốt nhất cho xi lanh khí nén

Xi lanh khí hiện đại được thiết kế để bảo trì tối thiểu, nhưng "tối thiểu" không giống như "không". Phương pháp bảo trì phòng ngừa có cấu trúc giúp kéo dài tuổi thọ sử dụng một cách đáng kể.

• Giữ không khí trong lành và khô ráo: Xả nước khỏi bình máy nén và lọc thường xuyên. Lắp đặt máy sấy không khí lạnh trên hệ thống trong môi trường ẩm ướt. Điểm sương áp suất của 3°C hoặc thấp hơn tại xi lanh là một mục tiêu tốt. Nước trong khí nén gây ra sự ăn mòn bên trong thùng và làm phồng các vòng đệm đàn hồi.
• Kiểm tra tình trạng thanh hàng tuần: Các vết xước trên bề mặt thanh crom làm hỏng vòng đệm thanh trên mỗi hành trình. Loại bỏ ngay các nguồn tiếp xúc cơ học với thanh (vết hàn, đồ đạc bị lệch) ngay lập tức và thay thế các thanh đã ghi trước khi chúng phá hủy lớp bịt kín.
• Chủ động thay thế seal: Nhiều nhà máy thay thế bộ đệm kín xi lanh theo một khoảng thời gian cố định - thường là mỗi 2 đến 3 năm trên thiết bị có chu kỳ cao — thay vì chờ đợi sự cố. Thời gian ngừng hoạt động ngoài kế hoạch trên dây chuyền sản xuất thường tốn kém hơn nhiều so với một bộ con dấu và 30 phút lao động.
• Kiểm tra phần cứng lắp đặt: Rung làm lỏng các bu lông, chốt khoan và đai ốc khóa đầu thanh truyền. Chốt xoay bị lỏng có thể cho phép xi lanh nghiêng sang một bên, tạo ra tải trọng bên làm tăng tốc độ mài mòn. Phần cứng gắn kiểm tra mô-men xoắn hàng quý trên thiết bị có chu kỳ cao hoặc độ rung cao.
• Giám sát độ leo hoặc độ lệch vị trí: Xy lanh tác dụng kép chịu tải trọng tĩnh không được trôi. Thay đổi vị trí chậm khi chịu tải cho thấy phốt piston bị bỏ qua - một dấu hiệu cảnh báo về sự cố sắp xảy ra trước khi nó trở thành mối lo ngại về an toàn hoặc khiếm khuyết về chất lượng.
• Giữ sẵn xi lanh dự phòng hoặc bộ dụng cụ làm kín: Đối với các xi lanh sản xuất quan trọng, việc có sẵn một bộ phận dự phòng hoàn chỉnh trên kệ sẽ giúp giảm MTTR (Thời gian sửa chữa trung bình) từ vài giờ xuống còn vài phút. Các xi lanh ISO tiêu chuẩn từ các nhà phân phối có sẵn hàng có thể được cung cấp nhanh chóng, nhưng các đơn vị tùy chỉnh hoặc chuyên dụng có thể có thời gian giao hàng vài tuần.

Những đổi mới và xu hướng trong công nghệ xi lanh khí nén

Mặc dù nguyên lý cơ bản của xi lanh khí nén không thay đổi nhưng các nhà sản xuất vẫn tiếp tục cải tiến và mở rộng công nghệ theo những cách có ý nghĩa.

Cảm biến vị trí tích hợp và IO-Link

Các cảm biến tương thích IO-Link được trang bị cho các xi lanh tiêu chuẩn hiện cung cấp phản hồi vị trí liên tục, chẩn đoán (số chu kỳ, nhiệt độ, giờ hoạt động) và tham số hóa qua giao diện kỹ thuật số hai dây. Điều này chuyển xi lanh khí nén từ một bộ truyền động "câm" sang một bộ phận thông minh của kiến ​​trúc Công nghiệp 4.0, cho phép bảo trì dự đoán và giám sát từ xa mà không cần thêm hệ thống dây điện chuyên dụng.

Khí nén tỷ lệ

Van áp suất và lưu lượng tỷ lệ, kết hợp với bộ chuyển đổi vị trí, cho phép điều khiển lực và vị trí vòng kín của bình khí. Mặc dù không phù hợp với độ chính xác của điện servo, các hệ thống này có thể đạt được độ lặp lại định vị của ±0,1 mm và ứng dụng lực có kiểm soát - các khả năng trước đây chỉ giới hạn ở các bộ truyền động thủy lực hoặc điện. Chi phí vẫn cao hơn hệ thống khí nén bật/tắt đơn giản nhưng thấp hơn hệ thống điện servo hoàn chỉnh.

Phục hồi và hiệu quả năng lượng

Khí nén rất đắt - việc tạo ra 1 kW công cơ khí từ khí nén thường tốn kém gấp 7–8 lần so với công việc tương tự từ động cơ điện. Điều này đã thúc đẩy sự phát triển của các hệ thống tăng áp, các mạch tiết kiệm không khí giúp cắt nguồn cung cấp ở giữa hành trình và các hệ thống phục hồi thu hồi năng lượng khí thải. Một số nhà sản xuất báo cáo mức tiết kiệm không khí từ 30–50% trong các mạch được tối ưu hóa.

Vật liệu nhẹ và chống ăn mòn

Nhôm anod hóa cường độ cao, polyme gia cố bằng sợi và xi lanh bằng thép không gỉ giúp giảm trọng lượng — quan trọng trong các ứng dụng mà xi lanh được gắn trên một bộ phận chuyển động — trong khi vẫn chịu được các hóa chất rửa trôi mạnh, phun muối và tiếp xúc ngoài trời. Xi lanh cấp y tế sử dụng thép không gỉ được điện hóa toàn bộ để loại bỏ các nguồn ô nhiễm tiềm ẩn.

Thu nhỏ

Những tiến bộ trong công nghệ gia công chính xác và phốt đã đẩy đường kính lỗ khoan tối thiểu có thể sử dụng của bình khí sản xuất lên tới 2,5 mm , với các nét ngắn tới 1 mm. Những xi lanh siêu nhỏ này được sử dụng trong thiết bị chẩn đoán y tế, xử lý chất bán dẫn và các ứng dụng lắp ráp vi mô trong đó mỗi gam và milimet đều quan trọng.
