Xi lanh khí làm gì? Chức năng, loại và công dụng

Xi lanh khí có tác dụng gì - Câu trả lời ngắn gọn

Một xi lanh khí - còn gọi là xi lanh khí nén - chuyển đổi năng lượng khí nén thành chuyển động cơ học tuyến tính. Khi không khí có áp suất đi vào một bên của xi lanh, nó sẽ đẩy một pít-tông dọc theo lỗ kín, tạo ra lực đẩy hoặc lực kéo có kiểm soát. Lực đó di chuyển tải, kẹp một bộ phận, nâng phôi, kích hoạt van hoặc thực hiện hàng tá nhiệm vụ cơ học khác trong môi trường công nghiệp, ô tô và sản xuất.

Về mặt thực tế: bạn cung cấp không khí ở áp suất đã đặt và xi lanh mang lại hành trình chính xác, có thể lặp lại. Hầu hết các bình khí tiêu chuẩn hoạt động trong khoảng từ 40 đến 150 PSI (2,8 đến 10,3 bar) , tạo ra các lực có phạm vi từ vài Newton trong các ống trụ thu nhỏ đến hàng chục nghìn Newton trong các đơn vị công nghiệp có lỗ khoan lớn. Ví dụ, một xi lanh có lỗ khoan 100 mm ở áp suất 6 bar tạo ra lực đẩy khoảng 4.712 N (khoảng 1.060 lbf) - đủ để ấn vào ổ trục, đóng dấu nhãn hoặc đẩy cổng băng tải trong chưa đầy một giây.

Ưu điểm chính so với thiết bị truyền động thủy lực hoặc điện là tính đơn giản: không khí sạch, có thể nén được và hầu như có sẵn ở mọi nhà máy. Bộ truyền động khí nén không yêu cầu đường hồi lưu chất lỏng, không tạo ra nhiệt tích tụ từ động cơ và có thể đạp hàng triệu lần mà không bị mài mòn đáng kể khi được bảo trì đúng cách.

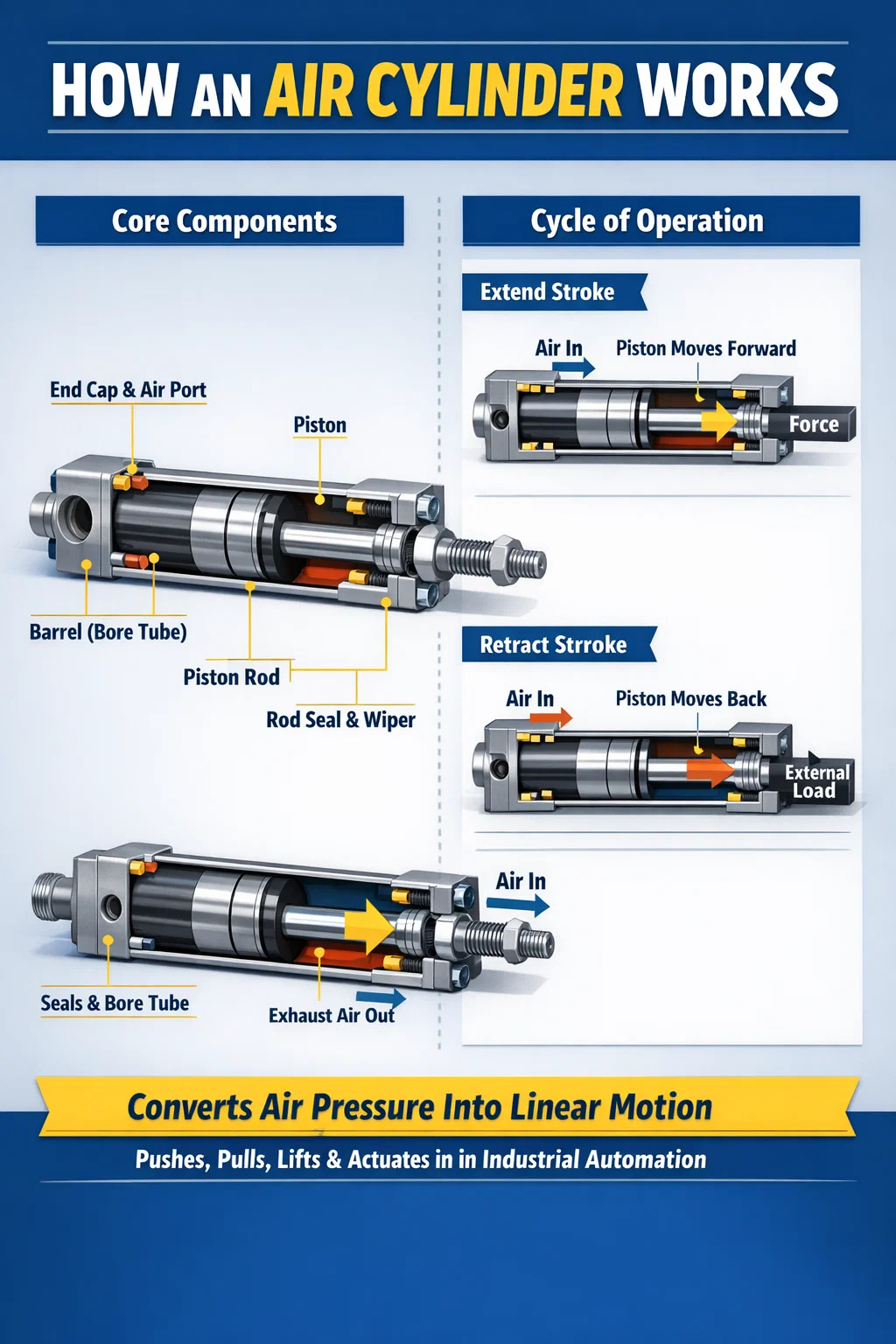

Xi lanh khí hoạt động như thế nào bên trong

Hiểu cơ chế bên trong sẽ giúp ích khi lựa chọn, định cỡ hoặc xử lý sự cố của xi lanh khí nén. Mọi xi lanh khí đều có chung kiến ​​trúc cơ bản, ngay cả khi hình dạng bên ngoài khác nhau.

Thành phần cốt lõi

• Thùng (ống khoan): Vỏ hình trụ, thường được làm từ hợp kim nhôm, thép không gỉ hoặc nhôm anod hóa cứng. Đường kính lỗ khoan xác định trực tiếp lực đầu ra.
• Pít-tông: Một đĩa trượt bên trong lỗ khoan, được bịt kín bằng vòng chữ O hoặc vòng đệm môi để ngăn không khí lọt qua.
• Thanh piston: Một thanh thép mạ crom cứng được gắn vào piston, truyền lực tới tải trọng bên ngoài.
• Mũ kết thúc (đầu): Bịt kín cả hai đầu của thùng và chứa các cổng vào/ra không khí.
• Que bịt và gạt nước: Ngăn chặn sự rò rỉ không khí dọc theo thanh và giữ chất gây ô nhiễm ra khỏi lỗ khoan.
• Bộ điều chỉnh đệm: Van kim tùy chọn được tích hợp vào các nắp cuối giúp giảm tốc độ piston gần cuối hành trình, giảm tiếng ồn do va chạm và mài mòn.

Chu kỳ chuyển động

Khi van điện từ mở ra, khí nén sẽ chảy vào cổng đầu nắp của xi lanh. Áp suất không khí tích tụ trên mặt piston. Lực bằng áp suất nhân với diện tích hiệu dụng của piston (F = P × A) . Khi lực thắng ma sát và lực cản, piston tiến lên - kéo dài thanh. Để rút lại, van chuyển đổi: không khí đi vào cổng đầu thanh, áp suất tác dụng lên diện tích hình khuyên của piston (toàn bộ diện tích trừ đi tiết diện thanh) và thanh kéo lại. Khí thải thoát ra ngoài qua bộ giảm thanh để giảm tiếng ồn.

Chu trình hoàn chỉnh này - kéo dài và rút lại - có thể xảy ra trong tích tắc. Xi lanh khí nén tốc độ cao được sử dụng trong dây chuyền đóng gói thường hoàn thành 5 đến 10 chu kỳ đầy đủ mỗi giây. Trong các ô gắp và đặt robot, thời gian chu kỳ từ 200 đến 300 mili giây mỗi hành trình là tiêu chuẩn.

Các loại xi lanh khí và công dụng của từng loại

Không phải tất cả các xi lanh khí nén đều thực hiện chức năng giống nhau hoặc phù hợp với mọi ứng dụng. Thiết kế của hình trụ xác định cách nó di chuyển, lực tác dụng và hướng tác dụng. Dưới đây là bảng phân tích các loại phổ biến nhất.

Tác dụng đơn và tác động kép: Cái nào hiệu quả hơn?

Xi lanh khí nén tác động đơn chỉ sử dụng áp suất không khí theo một hướng; một lò xo hồi vị sẽ đưa thanh trở lại. Chúng tiêu thụ khoảng một nửa lượng không khí của các thiết bị tác động kép, điều này khiến chúng trở nên hấp dẫn đối với các nhiệm vụ kẹp đơn giản mà chỉ hành trình kéo dài mới cần nguồn điện. Tuy nhiên, lò xo chiếm không gian bên trong, làm giảm chiều dài hành trình hiệu dụng từ 10–20% và lực lò xo tác dụng lên pít-tông khi kéo dài - làm giảm lực đầu ra thực.

Xi lanh khí tác động kép sử dụng khí nén cho cả hành trình kéo dài và rút lại. Đây là loại phổ biến nhất trong tự động hóa công nghiệp , chiếm phần lớn việc lắp đặt thiết bị truyền động khí nén trên toàn thế giới. Chúng cung cấp lực có thể kiểm soát hoàn toàn theo cả hai hướng, cho phép kiểm soát tốc độ chính xác với bộ hạn chế dòng chảy trên mỗi cổng và không có tốc độ lò xo để tính toán lực.

Nơi sử dụng xi lanh khí - Ứng dụng trong thế giới thực

Xi lanh khí nén xuất hiện trong hầu hết mọi lĩnh vực sản xuất và nhiều lĩnh vực cơ sở hạ tầng hàng ngày. Tốc độ, độ sạch và hiệu quả về mặt chi phí khiến chúng trở thành thiết bị truyền động tuyến tính vượt trội trong các ứng dụng lực từ nhẹ đến trung bình.

Dây chuyền sản xuất và lắp ráp

Đây là khu vực ứng dụng lớn nhất cho bình khí nén. Trên dây chuyền lắp ráp ô tô, bộ truyền động khí nén thực hiện các nhiệm vụ bao gồm chuyển bộ phận, kẹp bộ phận trong quá trình hàn, ép bản lề cửa và định vị thiết bị bắt vít. Một trạm lắp ráp thân xe màu trắng có thể sử dụng 50 đến 200 xi lanh khí nén riêng lẻ làm việc theo trình tự đồng bộ. Kích thước lỗ khoan thường dao động từ 32 mm đến 125 mm, với hành trình từ 25 mm đến 400 mm tùy theo nhiệm vụ.

Chế biến thực phẩm và đồ uống

Chế biến thực phẩm đòi hỏi các bộ truyền động có thể được rửa sạch bằng chất tẩy rửa ăn da và chống ô nhiễm. Xi lanh khí bằng thép không gỉ có vòng đệm tuân thủ FDA và không có cổng bôi trơn bên ngoài là tiêu chuẩn trong các nhà máy đóng chai, dây chuyền làm bánh và cơ sở chế biến thịt. Ở đây, xi lanh khí phân loại sản phẩm trên băng tải, kích hoạt vòi phun và vận hành máy đóng gói - hoàn thành hàng nghìn chu kỳ mỗi giờ trong môi trường có độ ẩm cao.

Máy đóng gói

Máy đóng thùng, máy đóng dấu khuôn và máy dựng hộp phụ thuộc rất nhiều vào xi lanh khí nén để gấp nắp, đẩy sản phẩm và tạo hình hộp. Tốc độ chu kỳ cao - một số dây chuyền đóng gói chạy ở tốc độ 400 đến 600 gói mỗi phút — yêu cầu các bộ truyền động có khả năng đáp ứng gần như ngay lập tức và tuổi thọ lâu dài. Xi lanh có biên dạng nhỏ gọn (dòng ISO 21287) đặc biệt phổ biến ở đây, giúp tiết kiệm không gian trong các khung máy đông đúc.

Xử lý và vận chuyển vật liệu

Xi lanh khí chuyển hướng sản phẩm tại các điểm nối băng tải, cổng dừng nâng và hạ, đồng thời kích hoạt thang nâng pallet trong hoạt động lưu kho. Xi lanh khí nén không cần trục đặc biệt có giá trị trong các cài đặt này vì chúng cung cấp hành trình dài - lên tới 6.000 mm trong một số mẫu danh mục - mà không bị hạn chế về không gian như một thanh kéo dài.

Thiết bị dịch vụ ô tô

Cầu nâng xe, máy thay lốp và máy tiện phanh đều dựa vào bộ truyền động khí nén. Hệ thống không khí trên dầu trong các xưởng sản xuất thân xe kết hợp tốc độ của khí nén với khả năng không nén được của thủy lực, sử dụng xi lanh khí để đẩy chất lỏng thủy lực nhằm thực hiện các thao tác ép chính xác - tác dụng lực lên tới 20 tấn từ nguồn cung cấp không khí cho xưởng.

Thiết bị y tế và phòng thí nghiệm

Các bình khí thu nhỏ có lỗ khoan nhỏ tới 6 mm được sử dụng trong thiết bị chẩn đoán, robot xử lý mẫu và giường bệnh. Những bình này sử dụng không khí khô hoặc nitơ sạch, khiến chúng tương thích với môi trường vô trùng. Trọng lượng nhẹ và hoạt động không rung của chúng rất quan trọng trong các thiết bị đo chính xác trong phòng thí nghiệm.

Xây dựng và thiết bị nặng

Mặc dù máy móc hạng nặng thường sử dụng xi lanh thủy lực để có mật độ lực cao hơn, nhưng xi lanh khí nén vẫn xuất hiện trong hệ thống phanh hơi, dẫn động cửa trên xe buýt và xe lửa cũng như búa kích khí nén. Xi lanh khí dạng ống lồng nâng sàn xe ben và vận hành tời nâng ở những nơi không cần định vị trung gian chính xác.

Cách tính lực mà xi lanh khí tạo ra

Định cỡ chính xác một xi lanh khí nén đòi hỏi phải tính toán hai giá trị lực: lực kéo dài (tác dụng lên toàn bộ mặt piston) và lực rút lại (tác động lên diện tích hình khuyên của piston, lực này bị giảm bởi mặt cắt ngang của thanh).

Công thức lực mở rộng

F_extend = P × (π/4) × D²

Trong đó P là áp suất cung cấp tính bằng Pascals (1 bar = 100.000 Pa) và D là đường kính lỗ khoan tính bằng mét.

Công thức lực rút lại

F_retract = P × (π/4) × (D² − d²)

Trong đó d là đường kính thanh. Đối với xi lanh có đường kính 63 mm có cần 20 mm chạy ở áp suất 6 bar:

• Lực kéo dài: 600.000 × (π/4) × 0,063² ≈ 1.870 N
• Lực rút: 600.000 × (π/4) × (0,063² − 0,020²) ≈ 1.681 N

Trong thực tế, lực đầu ra thực tế thấp hơn 10–20% so với lý thuyết do ma sát phốt và áp suất ngược trong đường ống xả. Các kỹ sư thường áp dụng hệ số hiệu suất từ ​​0,8 đến 0,9 khi tính toán lực xi lanh hiệu quả cho kích thước tải.

Luôn chọn một xi lanh cung cấp lực lý thuyết nhiều hơn ít nhất 25–50% so với tải yêu cầu để đảm bảo hoạt động đáng tin cậy trên toàn bộ phạm vi hoạt động ở áp suất và nhiệt độ.

Xi lanh khí so với xi lanh thủy lực so với thiết bị truyền động điện

Việc lựa chọn giữa các bộ truyền động tuyến tính bằng khí nén, thủy lực và điện phụ thuộc vào yêu cầu về lực, nhu cầu về độ chính xác, chu kỳ làm việc và điều kiện môi trường. Mỗi công nghệ đều vượt trội trong các tình huống khác nhau.

Bài học mang đi: bình khí giành chiến thắng nhờ tốc độ, sự đơn giản và chi phí trả trước . Xi lanh thủy lực chiếm ưu thế khi cần lực lớn trong một gói nhỏ gọn. Bộ truyền động điện dẫn đầu khi độ chính xác định vị giữa hành trình hoặc khả năng phục hồi năng lượng là vấn đề quan trọng. Nhiều nhà máy hiện đại sử dụng cả ba công nghệ trong cùng một cơ sở, mỗi công nghệ đều phù hợp với nhiệm vụ mà nó xử lý tốt nhất.

Thông số kỹ thuật chính cần hiểu khi chọn xi lanh khí nén

Mua sai xi lanh - thậm chí có kích thước hơi nhỏ - có thể dẫn đến chu kỳ hỏng hóc, vòng đệm bị mòn sớm, thời gian ngừng hoạt động của máy và tổn thất sản xuất tốn kém. Hiểu các thông số kỹ thuật sau sẽ ngăn ngừa hầu hết các lỗi lựa chọn.

Đường kính lỗ khoan

Lỗ khoan là đường kính trong của thùng xi lanh và là yếu tố chính quyết định lực ra. Kích thước lỗ khoan tiêu chuẩn tuân theo chuỗi ISO 15552 hoặc NFPA T3.6.7: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 và 320 mm là các mức tăng phổ biến. Việc tăng gấp đôi lỗ khoan sẽ tăng gấp bốn lần lực ở cùng một áp suất, vì lực tỉ lệ với diện tích (A = πD²/4).

Chiều dài hành trình

Hành trình là tổng quãng đường mà cần piston di chuyển giữa lúc rút lại hoàn toàn và mở rộng hoàn toàn. Hành trình dài hơn làm tăng nguy cơ bị vênh thanh dưới tải trọng nén. Hầu hết các nhà sản xuất đều cung cấp biểu đồ cường độ cột để xác định tải trọng lực đẩy tối đa cho phép đối với một hành trình và đường kính thanh nhất định. Đối với hành trình vượt quá khoảng 10 lần đường kính lỗ khoan, cần phải sử dụng xi lanh dẫn hướng hoặc giá đỡ bên ngoài.

Phạm vi áp suất vận hành

Hầu hết các xi lanh khí nén được đánh giá từ 1 đến 10 bar (14,5 đến 145 PSI). Áp suất vận hành tối thiểu - thường là 1 đến 2 bar - rất quan trọng: các xi lanh có kích thước hoạt động ở mức 4 bar có thể ngừng hoạt động hoặc quay vòng thất thường nếu áp suất không khí của nhà máy giảm trong thời gian nhu cầu cao nhất. Luôn kiểm tra áp suất tối thiểu được quy định của nguồn cung cấp không khí ở đầu vào xi lanh, không chỉ ở đầu ra máy nén.

Kiểu lắp

Việc lắp đặt xác định cách xi lanh truyền lực đến khung máy và cách xử lý độ lệch. Các kiểu lắp phổ biến bao gồm:

• Gắn chân (FB): Bu lông vào một bề mặt phẳng; cứng nhắc, tốt cho tải trọng trục thuần túy.
• Gắn mặt bích (FA/FF): Bắt vít ở nắp hoặc đầu thanh; rất cứng cáp, khả năng chịu tải cao.
• Ngàm khoan (CB/CA): Cho phép xi lanh quay; cần thiết khi đường tải có chuyển động góc.
• Giá đỡ trục (MT): Xoay trên một chốt trung tâm; được sử dụng trong máy ép và cơ chế liên kết.

Chỉ nên sử dụng các giá đỡ cứng (chân và mặt bích) khi tải được căn chỉnh hoàn hảo với trục thanh. Bất kỳ sự lệch góc nào với một giá đỡ cứng đều tạo ra tải trọng bên trên cần piston, làm tăng tốc độ mài mòn của vòng đệm thanh và có khả năng làm cong thanh theo thời gian.

Đệm

Khi pít-tông đến cuối hành trình ở tốc độ cao, nó sẽ tác động lên nắp cuối. Nếu không có đệm, điều này sẽ tạo ra tải sốc làm hỏng xi lanh, khung máy và mọi dụng cụ kèm theo. Bộ điều chỉnh đệm tích hợp giữ một túi không khí phía trước pít-tông gần cuối hành trình, tạo ra hiệu ứng bảng điều khiển khí nén. Ở tốc độ piston trên 300 mm/s, đệm phải được coi là tiêu chuẩn chứ không phải là tùy chọn.

Đánh giá vật liệu và nhiệt độ con dấu

Đệm kín NBR (nitrile) tiêu chuẩn bao phủ từ −20°C đến 80°C và phù hợp với hầu hết các môi trường nhà máy. Các ứng dụng nhiệt độ cao (lò sơn, xưởng đúc) yêu cầu phớt FKM (Viton) có nhiệt độ định mức ở 200°C. Các ứng dụng ở nhiệt độ thấp hoặc an toàn thực phẩm có thể yêu cầu vòng đệm EPDM hoặc các bộ phận được phủ PTFE. Sử dụng sai vật liệu làm kín là nguyên nhân thường xuyên khiến xi lanh bị hỏng sớm.

Các sự cố thường gặp với xi lanh khí và cách khắc phục

Ngay cả các xi lanh khí nén được lựa chọn tốt cũng phát sinh lỗi theo thời gian. Nhận biết sớm các triệu chứng giúp tiết kiệm đáng kể thời gian ngừng hoạt động và chi phí sửa chữa.

Xi lanh bị trôi hoặc không giữ được vị trí

Nếu một xi lanh đã nạp tải từ từ trôi ra khỏi vị trí mở rộng của nó khi van đóng lại, phốt pít-tông sẽ rò rỉ không khí qua mặt pít-tông. Đây là một trong những chế độ hư hỏng xi lanh khí phổ biến nhất . Cách khắc phục bao gồm thay thế vòng chữ O hoặc vòng đệm môi của piston. Trước khi làm như vậy, hãy kiểm tra xem xi lanh có được vận hành trên áp suất định mức hay không, điều này làm tăng tốc độ đùn của vòng đệm vào các khe hở.

Rò rỉ không khí bên ngoài tại thanh

Một âm thanh rít lên hoặc luồng không khí có thể nhìn thấy xung quanh vòng đệm thanh truyền cho thấy vòng đệm thanh truyền bị mòn hoặc hư hỏng bề mặt thanh truyền. Các thanh mạ Chrome có thể tạo ra các vết ăn mòn hoặc ghi điểm nếu vòng đệm gạt nước bị hỏng và tạo điều kiện cho các chất gây ô nhiễm xâm nhập. Thanh bị rỗ sẽ nhanh chóng xuyên qua các vòng đệm mới - bản thân thanh này phải được kiểm tra và thường xuyên thay thế. Trong môi trường khắc nghiệt, hãy cân nhắc sử dụng thanh thép không gỉ có lớp phủ gốm để có tuổi thọ dài hơn đáng kể.

Đột quỵ chậm hoặc chậm chạp

Nếu xi lanh hoàn thành hành trình của nó chậm hơn dự kiến, hãy kiểm tra theo thứ tự sau: áp suất cung cấp tại cổng xi lanh (xác nhận không có sự sụt giảm áp suất trong đường ống), van điều khiển dòng chảy (có thể được đặt quá hạn chế), bát lọc khí (bộ lọc bị tắc làm giảm lưu lượng) và lỗ khoan xi lanh (ăn mòn bên trong hoặc nhiễm bẩn làm tăng ma sát bịt kín). Kiểm soát dòng khí thải đóng một phần là nguyên nhân phổ biến nhất dẫn đến việc mở rộng chậm trong quá trình lắp đặt tại hiện trường.

Xi lanh sẽ không mở rộng dưới tải

Khi một xi lanh di chuyển tự do không tải nhưng bị dừng dưới tải trọng ứng dụng, kích thước lỗ khoan không đủ cho lực yêu cầu. Tính toán lại bằng cách sử dụng F = P × A, có tính đến ma sát và áp suất ngược. Giải pháp là tăng kích thước lỗ khoan, tăng áp lực cung cấp (trong giới hạn an toàn) hoặc giảm nhu cầu tải. Không bao giờ chỉ tăng áp suất vượt quá mức tối đa định mức của xi lanh - điều này làm hỏng các vòng đệm và có thể làm vỡ các nắp đầu.

Con dấu bị mòn sớm

Các vòng đệm cần được thay thế chỉ sau vài tháng sử dụng - thay vì hàng triệu chu kỳ như dự kiến - thường bị hỏng vì một trong ba lý do: nguồn cung cấp không khí bị ô nhiễm (các hạt mài mòn ghi vào lỗ khoan và vòng đệm), tải trọng bên trên thanh (do lệch trục), hoặc bôi trơn không đủ. Sử dụng bộ FRL (bộ lọc-điều chỉnh-bôi trơn) trên mọi đường cung cấp khí nén. Đối với các xi lanh không dầu có vòng đệm PTFE, hãy đảm bảo không khí sạch và khô thay vì thêm chất bôi trơn dạng phun sương, làm giảm chất lượng PTFE.

Cách kéo dài tuổi thọ sử dụng của xi lanh khí

Một bình khí được bảo trì tốt trong môi trường công nghiệp sạch sẽ sẽ bền lâu 50 đến 100 triệu chu kỳ trước khi cần thay thế bộ con dấu. Để đạt được tuổi thọ sử dụng đó đòi hỏi phải chú ý đến toàn bộ mạch khí nén chứ không chỉ bản thân xi lanh.

• Lọc không khí đến 5 micron hoặc tốt hơn. Ô nhiễm hạt là nguyên nhân hàng đầu làm tăng tốc độ mài mòn của lỗ khoan và vòng đệm. Bộ lọc tiêu chuẩn 40 micron không đủ để bảo vệ xi lanh.
• Điều chỉnh áp lực cung cấp đến mức thấp nhất có hiệu quả. Chạy ở mức 6 bar khi 4 bar đạt được lực cần thiết sẽ gây lãng phí năng lượng và tăng ứng suất làm kín. Cứ mỗi 1 bar áp suất dư thừa sẽ làm giảm đáng kể tuổi thọ của phớt.
• Cài đặt đệm trên tất cả các ứng dụng tốc độ cao. Tác động cuối hành trình không có đệm có thể tạo ra lực sốc tức thời gấp 5 đến 10 lần lực vận hành, làm nứt nắp đầu và biến dạng piston.
• Căn chỉnh thanh xi lanh chính xác với đường dẫn tải. Ngay cả độ lệch góc 1–2 độ cũng tạo ra tải trọng bên liên tục làm mòn vòng đệm thanh nhanh hơn từ 3 đến 5 lần so với lắp đặt được căn chỉnh chính xác.
• Sử dụng máy sấy hoặc bộ làm mát sau ở đầu ra máy nén. Nước ngưng tụ trong đường dẫn khí gây ra sự ăn mòn bên trong của các lỗ nhôm không tráng phủ và làm suy giảm màng bôi trơn trên phốt.
• Lập kế hoạch kiểm tra định kỳ tình trạng thanh. Kiểm tra trực quan thanh xem có bị rỗ, ghi điểm hoặc ăn mòn ba đến sáu tháng một lần trong môi trường bình thường, hàng tháng trong điều kiện khắc nghiệt.

Tiêu chuẩn ISO quản lý xi lanh khí

Tiêu chuẩn hóa đảm bảo rằng xi lanh từ các nhà sản xuất khác nhau có thể hoán đổi cho nhau về kích thước, giúp việc thay thế và mua sắm từ nhiều nguồn trở nên đơn giản. Các tiêu chuẩn chính là:

• ISO 15552: Tiêu chuẩn quốc tế chính cho xi lanh khí nén có hình tròn và hình vuông (ISO 6431 và VDMA 24562 trước đây). Chỉ định kích thước lỗ khoan, ren cổng, kích thước lắp đặt và ren đầu thanh. Đây là tiêu chuẩn cho hầu hết các loại xi lanh công nghiệp vừa và lớn trên toàn thế giới.
• ISO 21287: Xi lanh nhỏ gọn với yêu cầu không gian lắp đặt hạn chế. Phổ biến trong bao bì và máy móc thực phẩm, nơi vỏ bọc máy rất kín.
• ISO 6432: Xi lanh thu nhỏ có lỗ khoan từ 8 đến 25 mm, được sử dụng trong các công việc lắp ráp thiết bị và đèn chiếu sáng.
• NFPA T3.6.7: Xi lanh thanh giằng tiêu chuẩn Bắc Mỹ (NFPA) phổ biến trong máy móc công nghiệp Bắc Mỹ. Kích thước lỗ khoan và kiểu lắp khác với ISO 15552, vì vậy hãy xác nhận tiêu chuẩn áp dụng trước khi mua thiết bị thay thế.

Việc chỉ định một xi lanh khí theo tiêu chuẩn ISO có nghĩa là bất kỳ sản phẩm tuân thủ nào của nhà sản xuất sẽ được cung cấp dưới dạng thay thế dự kiến ​​— một lợi thế đáng kể trong chuỗi cung ứng toàn cầu nơi các thương hiệu được ưa thích có thể có thời gian giao hàng lâu.
